Avascular Necrosis of Femoral Head: Findings of Contrast-Enhanced MR Imaging

(1)

대 한 방사선 의 학회 지 1995: 32( 6) : 953- 958

대퇴골두 무혈성 괴사:조영증강 자기공명영상 소견 1

신용문

·

강흥식

·

김주완

·

김희중2 • 김영민2

목 적 대토1 골두 무혈성 괴사의 진 단에 이용되는 자기공명영상에서 조영증강후의 영상소견과 의의 를찾고자하였다.

대상 및 방법:대퇴골두의 무혈성 괴사로 자기공명영상 검사를 시행한 16 명에서 조영제 주입전 Tl 및 T2 강조영상과 주입후 Tl 강조영상을 얻었다. 각 영상간의 병변의 신호강도를 비교분석하였고， 활막 의 조영증강 여부를 분석하였다.

결 과: 11 명의 양측성을 포함하여 27예의 대퇴글두 무혈성 괴사가 발견되었으며， 15예에서는 대퇴 골두의 허탈이 있었다. 조영증강은 Tl강조영상에서 저신호강도， T2강조영상에서 고신호강도를 보이는 부위가 15예에서 조염이 되었고， Tl 과 T2강조영상에서 모두 저신호강도를 보이는 부위는 1예에서만 조영이 되었다.조영증강후에 괴사범위의 의미있는차이는 없었으며，조영증강후에 새로 발견된 병소 도 없었다.23예에서 고관절액이 있었으며， 18예에서는 활막의 조영증강을 보였다.

결 론:무혈성 괴사의 자기공명영상에서 조영증강은 괴사부위의 조직학적 소견을 예측하는 데에는 도움이 되지만， 병변의 범위판정에는도움이 되지 못할것으로사료된다.

서 ^료응

‘-

대퇴골두 무혈성 괴사는 대퇴골두로의 혈류가 차단되어 발생하는 질환으로써， 특발성이거나 스테로이드 사용， 외 상， 음주， 잠수병 등이 그 원인이다(1-3). 영상진단을 위하 여 단순촬영과 골주사 등이 이용되었으나， 자기공명영상

(Magnetic Res onance Imaging

, MR I)이 병변의 조기발 견과 병변의 범위 판정에 매우 우수함으로써 우선적인 진 단 방법이 되고 있다 (4-7). 무혈성 괴사가 발생한 대퇴골 두는 조직학적으로 지방성 골수， 괴사조직， 지주골 (

tra becular bone)

, 섬 유조직 등이 흔재 하여 자기 공명 영상에서 다양한 신호강도를 나타내는 원인이 되고， 그 조직소견과 자기공명영상소견과의 관계는기존의 연구에서 이마 다루 어진 바 있다 (8-10). 그러나 이러한 조직에서 조영제에 의 한 신호강도의 변화가 어떻게 나타나며， 어떤 도움을 받을 수 있는지에 대하여는아직 그 연구된 수가적어서 그의미 에 대하여는 잘 알려진 바가 많지않다 (11-15). 따라서 저 자들은 대퇴골두의 무혈성 괴사에서 조영증강된 자기공명

l 서울대학교 의과대학 방사선과학교실 2서울대학교 의과대학 정형외과학교실

이 연구는 94 년도 서울대학교병원 임상연구비 지원에 의한 걸과임 이 논문은 1994 년 4월 7일 접수하여 1995 년 5월 22일에 채택되었음

영상 소견을 알아보고， 그 효용과 의의를 찾고자 본 연구를 시행하였다.

대상및방법

1991년 3월부터 11월까지 본원에서 대퇴골두의 병변을 의심하여 MRI를 시 행한 환자에 대하여 조영증강을 시 행 하였다.그중 임상증상과 MRI소견으로무혈성 괴사로진

단받은 환자는 16명으로써， 남녀비는

12: 4

이었고， 연령분

포는 29세에서 70세까지로써， 평균연령은 42.8세였다. 환 자들의 증상은전 예에서 일측성 또는양측성의 통증을호 소하였으며， 원인으로써는 특발성이 8예， 외상후가 2예， 장 기간의 스테로이드 사용이 3예， 장기간의 음주가 3예였다.

14예서는대퇴골두의 고관절 치환술을시행하였다.

MR은

0.5Tesla Supertec -5000 (Goldstar ,

Seoul)을 사 용하여， 스핀에코법으로 T1강조영상 (TR/TE 500/30)과 T2강조영상 (TR/TE 2000/85) 을 얻은 후

gadopentetate dimeglumine (Magnevist

,

Schering

,

Berlin

,

Germany)

O.lmmol/ Kg를 정맥주사하여 조영증강 T1 영상을 얻었

다. 시야는

360 mm

, 절편두께와 간격은 각각

6mm

,

lmm

로하였다.

각 영상에서 대퇴골두의 신호강도와 조영증강되는 부위 의 신호를비교하였고，조영 전과조영 후의 영상에서 병변 의 범위를비교하여 보았다.또한대퇴골두주변조직，특히

-953-

(2)

대 한 방사선 의 학회 지 1995; 32(6) : 953-958

활막의 조영여부를 조사하였고， 조영여부와 골두의 허탈 package의 MH Chi -square test로 통계처리하여 분석하 이나 관절액의 유무와의 관계도 조사하였다. 자료는

SAS

^였다.

a

b

c

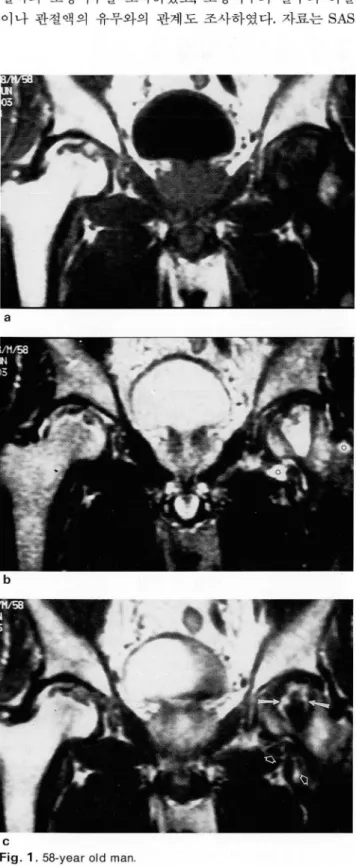

Fig. 1. 58-year old man

T1-weighted image(a) shows dark line in the right femoral head, and diffuse low signal intensity area in the left femoral head. On T2-weighted image(b), inner portion of the lesion in the left femoral head shows bright high signal intensity. Joint effusion(asterisk) is seen. Contrast enhanced scan(c) shows a band-like enhancement along inside the dark line on left side (arrows) and synovium(open arrows), but the innermost portion remains unenhanced

결 과

16명의 환자중 MRI상에서 대퇴골두에 비정상 신호강 도를 보이는 예는 양측성이 11 명이였고， 일측성이 5명으로 써， 총 27예의 대퇴골두에서 대퇴골두의 무혈성 괴사의 소 견을 보였다. 전 예에서 조영전 T1 강조영상에서 대퇴골두 내에 비정상적인 저신호강도를 나타낸 부위가 존재하였 다. 조영증강후 27예중 23예에서 조영증강되는 부위가 나 타났다. 조영증강이 되는 부위는 T1강조영상에서는 정상 골수보다 저신호강도를 보였고， T2강조영상에서는 정상골 수보다 고신호강도를 보이는 부위가 15예 (Fig. 1

,

2)

,

등신 호강도가 7예， 정상골수보다 저신호강도를 보이는 부위는 1예로 T2강조영상에서 고선호강도를 보이는 부위가 조영 되는 경우가 많았다 (p<O.05) 조영증강은 병변 전체가 조 영되는 예는 없었고， 병변의 일부에 국한되어 나타났다.

대퇴골두의 허탈이 있는군과없는군을비교하였을때，

허탈이 있는 경우는 15예중 15예 천부 조영증강되는 부위 가 있었다. 허탈이 없이 대퇴콜두의 형태가 유지된 군에서 는 12예중 8예가 조영증강을 보였다 (p<O.05).

병변의 범위는 24 예에서는 조영전과 조영후의 범위에 차이가 없었으며， 3예에서는 조영전 T1강조영상이 조영증 강후보다 병변의 범위가 더 넓어 보였으나 조영증강후에 병변이 더 넓어보인 예는 없었다.

관절액은 23예에서 관찰되었으며， 관절액자체가 조영되 는 경우는 없었다. 활막의 조영증강은 18예에서 있었으며，

허탈이 있던 군에서 13예， 허탈이 없는 군에서는 5예에서 조영이 되어 허탈이 있는 군의 활막이 더 잘 조영되었다 (p<O.05).

고 찰

대퇴골두의 무혈성 괴사는 동맥이 차단되거나 대퇴골두 내의 압력이 높아져서 결국 대퇴골두로의 혈행이 장애를 받고 궁극적으로는 골수의 괴사와 대퇴골두의 변형을 유 발하는 병변이다(1 -3， 12

,

15). 조직학적으로는 골수의 괴 사와 재생에 따르는 변화가 발생하고， 발병단계에 따라 여 러 조직형이 나타나며， 같은 골두내에 여러 형태가 흔재되 어 나타나기도한다.MRI는대퇴골두무혈성 괴사의 진단 에 가장 민감한 검사로써 조기발견이 가능하고， 대퇴골두 괴사의 여러 조직 구성분을구별할수있다.대퇴골두괴사 의 치료에는병변의 범위와함께 재생 조직의 정도여부도 수술 방법 결정이냐 치료시기 설정에 중요하므로 (3，

5),

MRI로이를규명하고자하는노력이 기울여 졌다.

Mitchell 등 (4， 7) 은 괴사된 조직을 T1과 T2강조영상에 서의 신호강도에 따라 크게 4가지 형태로 분류하여， 병변 이 진행될수록 지방과 같은 (fat-like) 조직에서 섬유유사

(3)

(f

ibrous -like) 조직으로 바뀐다고 하였다. 그러나 이로써 는 재생력이 있는 (viable) 조직과 비가역적 변화를 가진 조직을 엄밀히 구별하기는 어려워서 양자가 모두 물과 같

a

b

c

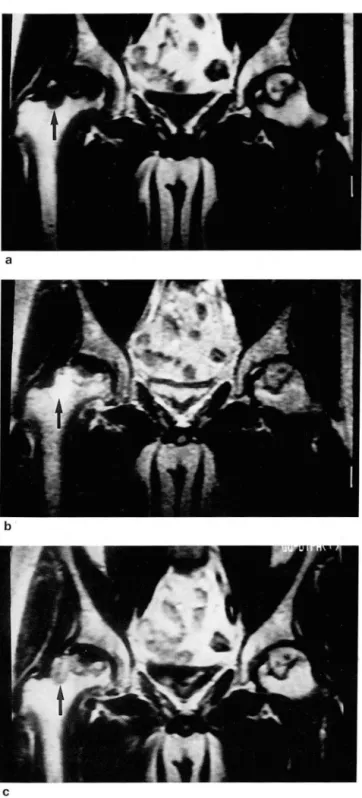

Fig. 2. 29-year old man.

Coliapsed right femoral head shows irregular low signal intensity(arrow) on T1-weighted image(a). And the lower part of it shows high signal intensity(arrow) on T2-weighted image(b)^‘ Contrast enhanced scan(c) reveals enhancement(arrow) at the area of which signal is high on T2-weighted image. Left fem-

。ral head shows linear dark band on (a), and the width of the band becomes narrowed on T2-weighted (b) and contrast enhanced T1-weighted image(c).

신용문 외 · 대퇴골두 무혈성 괴사

은(f!uid -like) 신호강도를 보일 수도 있다는 문제점 이 있 다. Lang 등(1 0) 은 조직학적 비교연구를 통해 조직형을 좀 더 세분하여 괴사된 골수와 재생력이 있는 간질조직이 모 두 T1강조영상에서 저 신호강도를 보이나， T2강조영상에 서 재생력이 있는 조직은 고신호강도를 보이므로 구별할 수가 있다고 하였으나， 이 역시 절대적인 것은 아니다. 그 리하여 조직학적 소견을 더욱 분류하기 위하여 병변내 괴 사조직과정상조직과의 사이의 이행대에서 조직층은근위 부에서부터 괴사조직， 재생이 이루어 지는 층， 섬유조직이 나 비후된 지주골 등의 순서로 배열하는 종열적 관계를 가 지는 경향이 있음을 이용하여， 조직의 신호강도외에 병변 내의 위치도 고려하면 보다 정확한 조직형의 예측을 할 수 있을 것이라고 하였다(1 0).

대퇴골두의 무혈성 괴사에서 조영증강을 이용한 예로는 혈관의 관류상태를 알아보고자 역동적 자기공명영상을 얻 었을때，골주사나 MR로도아직 병변이 나타나지 않는초 급성기에서도 침범된 골수에 조영증강이 되지 않는 것을 보고， 조기 진단에 이용할 수 있을 것으로 생각되었다( 12

, 13 , 15).

이렇듯 초급성기의 무혈성 괴사는 관류결손과 부 종으로 인하여 조영이 되지 않으나， 병변이 진행됨에 따라 혈관의 재생이 일어남으로 재생력이 있는 조직에는 조영 증강이 될 것으로 기대할 수 있다 (6). 이는 골 주사상에서 도 재생기의 조직에는 동위원소의 집적이 일어남을 보는 것과 같은 기전으로 설명될 수 있을 것이다(1 6).

조영제를사용한 MR과조직학적 비교연구에서 조영증 강을보이는부위는재생력이 있는간질 조직으로써 T1 강 조영상에서 저신호강도를보이고， T2강조영상에서는중등 도 또는 고신호강도를 보인다고 하였다(1 4). 그러나 같은 연구에서 진행된 괴사조직이 T1 과 T2강조영상에서 모두 저신호강도를 보이므로 조영전에도 재생조직과 구별을 할 수가 있다고 하였는데， 이는 저자들의 예 (Fig. 1)에서 보듯 이 T1강조영상에서 저신호강도를 보이고， T2강조영상에 서 고신호강도를 같이 보이는 병변도 조영증강시에 조영 이 되는부위와안되는부위가확연히 구별됨을보면，조영 증강전의 신호강도만으로 조직형의 예측은 어려울 것으로 보이고， 조영제의 이용이 T1과 T2강조영상에서 통일한 신 호강도를 보이는 조직형들의 자세한 구분에 도움이 되리 라 생각된다 (Fig.1).

저자들의 예에서도 조영이 되는 부위는 대부분 T1 강조 영상에서는 저신호강도를， T2강조영상에서는 고신호강도 혹은 등신호강도를 보였다. 이러한 신호강도를 보일 수 있 는 무혈성 괴사내의 조직은 기존의 조직학적 비교연구상

에서 보면， Mitchell의 분류에서 물과 같은 조직으로 혈관 이 풍부한 조직， 염증조직， 다양한 지방과 섬유조직， 간질 이 풍부한 비후된 지주골조직 등 다양하게 표현되는 조직 이 포함된다 (4，

8 , 9 , 10).

이러한 부위는 특정적인 “ double line sign" 으로 표현되는 부위 의 안쪽에 잘 분포하여， T1 강조영상에서는 저신호강도를， T2강조영상에서는 고신호 강도를 보염으로써， T2강조영상에서 외측의 저신호강도대

- 955 -

(4)

대 한 방 사 선 의 학 회 지 1995: 32(6) ^’953-958

가 T1 강조영상보다 그 두께가 앓게 보이는 원인이 되기도 한다 (4， 7， 8). 두께가 앓아진 부분만큼은 재생력이 있을 가 능성이 있을 것이고， 이는 조영증강영상에서 확인해 볼 수 있다 (Fig.

2).

혈관재생이 없는 비가역적괴사 부위라도 수 분함량과 변성된 지방의 함량에 따라， 재생력이 있는 조직 과 MR상에서 유사한 신호강도를 보일 수 있으므로， 이를 구별하기 위하여는 기존의 방법과 다른 방법이 필요하겠 고， 조영제의 사용이 그 한가지가 될 수 있을 것이다.

T1강조영상과 T2강조영상에서 모두 고신호강도를 보이

a

b

c

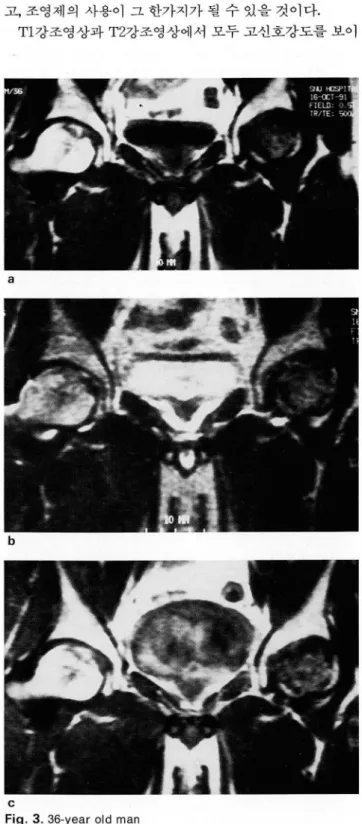

Fig. 3. 36-year old man

Diffuse low-signal intensity area in the left femoral head shows no signal increase on T2-weighted image(b) and contrast-enhancement. indicating fibrosis or sclerotic change.

- 956

는 병변은 초기 괴사 흑은 미이라화된 지방골수 조직으로

(9, 10) ,

혈관재생이 없으므로 조영증강의 효과를 나타내

지 못할 것으로 생각되며， 본 연구에서도 이와같은 신호강 도를 보이는 조직은 조영증강을 보이지 못하였다. T1 강조 영상과 T2강조영상에서 모두 저신호강도를 보이는 조직

은 Mitchell 등 (4) 의 섬유유사조직에 해당하는 것으로써，

지주골이나 골경화조직， 섬유화된 재생조직이 포함되어，

물과 같은 조직에 비하여는 조영증강이 거의 되지않으나，

저자들의 예중 1 예에서 조영증강을 보였고， 다른 보고에서 도 일부 조영증강이 될 수 있음을 보여주고 있다(1 4). 이는 섬유조직내에 일부 혈관조직이 많이 발달한 경우에 있을 수 있는 것으로 설명할 수 있을 것이나， 그 부분이 재생력 이 있다고 판단할 수는 없을 것으로 생각된다.

조영제의 사용으로 새로운 병변의 발견이나 범위판정에 는 도리어 열등한 것으로 나타났다. 정상 골수가 T1 강조영 상에서 고신호강도를 보이므로 이상조직이 잘 대비되어 나타나고， 조영되는 부위는 정상골수와 신호강도가 유사 하여 구별되기 어려운 점이 병변의 범위 판정에는 조영제 의 사용이 도움이 되지 못하는 이유가 될 수 있을 것이다.

지방억제 방법에 의하여 정상골수의 신호강도를 줄이고 조영제를 사용한다면， 병변부위에 관류결손에 의한 조영 증강결손을 보일 수 있을 것이므로 초급성기에는 병변의 발견과 범위판정에 모두 유리할 것으로 여겨진다 (11，

13).

또한 재생조직은 정상골수에 비하여 조영증강이 더욱 잘 되므로 (11) ， 기존의 스핀에코법에 비하여 지방억제하에 조영제의 사용은 재생력이 있는 조직의 조영증강을 더욱 잘보여 줄수있을것으로기대되는바 이는 앞으로더 많 은 연구가 필요할 것으로 생각된다.

조영제의 사용에 의하여 주변조직， 특히 고관절강의 활 막의 조영증강을 볼 수 있는데， 이는 주로 골두의 허탈이 있는 군에서 더욱 높은 빈도로 나타났다. 골두의 허탈은 Arlet 등(1 7) 의 분류에 따르면 stage 3이 상의 경 우에 해 당 된다. 활막의 조영증강은 활막의 병변을 시사하는 소견으 로써(1 8) ， 병의 단계가 진행된 경우의 주변조직의 2차적 변화를 보여줌으로써， 치료 특히 수술시에 더 많은 정보를

호 여줄 수 있으리라고 기대된다. 활막의 조영증강과 함께，

관절액의 증가가 관찰횟는데 전체의 85%에서 나타나서，

Mitchell 등 (7) 의 64%에 비하여 약간 높은 빈도를 보였

다.이러한활막의 조영증강이나，관절액의 증가는모두대 퇴골두의 허탈이 있는 경우에 증가되므로， 이러한 소견이 동반시에는 대퇴골두의 형태에 더욱 주의를 기울여야할 것이다.

결론적으로 대퇴골두의 무혈성괴사에서， 조영제의 사용 은 MR영상에서 동일한 신호강도를 보이는 조직간의 구별 을 통해， 재생력이 있는 조직의 정도를 밝혀줄 수 있기 때 문에 치료방첨 선정에 도움을 줄 수 있으며， 주변 조직의 변화에도 조영전 영상에 비하여 많은 정보를 줄 수 있으나，

병변의 범위판정에는 큰 도움이 되지 못하리라고 사료된 다.

(5)

:i<:_C그J 고 τr ^I그 헌

1. Glimcher MJ, Kenjora JE. The biology of osteonecrosis of the human femoral head and its clinical implications. 1. Tissue bi-

。logy. Clin Orthop 1979;138:284-309

2. Glimcher MJ, Kenjora JE. The biology of osteonecrosis of the human femoral head and its clinical implications. 11. The patholgical changes in the femoral head as an organ and in the hip joint. Clin Orthop 1979; 139: 283-312

3. Glimcher MJ, Kenjora JE. The biology of osteonecrosis of the human femoral head and its clinical implications. 川 Dis- cussion of the etiology and genesis of the pathological se- quelae : comments on treatment. Clin Orthop 1979; 140: 273- 312

4. Mitchell DG, Rao VM, Dalinka MK, et al. Femoral head ava- sculaar necrosis: correlation of MR imaging, radiographic staging, radionuclide imaging, and clinical findings. Radio- logy 1987; 162: 709-715

5. Markisz JA, Knowles JR, Altchek DW, Schneider R, Whalen JP, Cahill PT. Segmental patterns of avascular necrosis of the femoral head: early detection with MR imaging. Radi- ology 1987; 162 ’ 717-720

6. Totty WG, Murphy WA, Ganz WI, Kumar B, Daum WJ, Siegel BA. Magnetic resonance imaging of the normal and ischemic femoral head. AJR 1984; 143 : 1273-1280

7. Mitchell DG, Steinberg ME, Dalinka MK, Rao VM, Fallon M, Kressel HY. Magnetic resonance imaging of the ischemic hip alterations within the osteonecrotic, viable, and reactive zones. Clin Orthop 1987; 244: 60-77

8. Jergesen HE, Lang P, Moseley M, Genant HK. Histologic correlation in magnetic resonance imaging of femoral head os- teonecrosis. Clin Orthop 1990; 253: 150-163

9. Bassett LW, Mirra JM, Cracchiola A, Gold RH, Ischemic necrosis of the femoral head :correlation of magnetic resonance

- 957

신용문 외 : 대퇴골두 무혈성 괴사

imaging and histologic sections. Clin Orthop 1987; 223 : 181- 187

10. Lang P, Jergesen HE, Moseley ME, Block JE, Chafetz NI, Genant HK. Avascular necrosis of the femoral head: high field strengh MR imaging with histologic correlation. Radi- ology 1988; 169 : 517-524

11. Nadel SN‘ Debatin JF, Richardson WJ, et al. Detection of acute avascular necrosis of the femoral head in dogs: dynamic contrast-enhanced MR imaging vs spin-echo and STIR sequences. AJR 1992; 159 : 1255-1261

12. Tsukamoto H, Kang YS, Jones LC, et al. Evaluation of marrow perfusion in the femoral head by dynamic magnetic res-

。 nanceimagig: eftect of venous occlusion in a dog mode l. In- vest Radiol 1992; 27: 275-281

13. Lang P, Mauz M, Schorner W, et al. Acute fracture of the femoral neck ‘ assessment of femoral head perfusion with gadopentetate dimeglumine-enhanced MR imaging. AJR 1993; 160: 335-341

14. VandeBerg B, Malgehm J, Labaisse MA, Noel H, Maldague B. Avascular necrosis of the hip: Comparison of contrast- enhanced and nonenhanced MR imaging with histologic correlation. Radiology 1992; 182 : 845

15. Cova M, Kang YS, Tsukamoto H, et al. Bone marrow perfusion evaluated with gadolinium-enhanced dynamic fast MR imaging in a dog model. Radiology 1991 ; 179: 535-539 16. Lull RJ, Utz JA, Jackson JH, et al. Radionuclide evaluation of

joint disease. In Freeman LM, Weissmann HS, eds. Nuclear medicine annual 1983. New york ‘ Raven, 1983; 281-328 17. Dutkowsky JP, Miscellaneous nontraumatic disorders. In

Campbell’s operative orthopedics. 8th Ed. St. Louis: Mosby, 1992: 2005-2060

18. Whitten CG, Moore TE, Yuh WT, Kathol MH, Renfrew DL, Walker CW. The use of intravenous gadopentetate dimeglumine in magnetic resonance imaging of synovial lesions.

Skeletal radio/1992 ; 21 : 215-218
