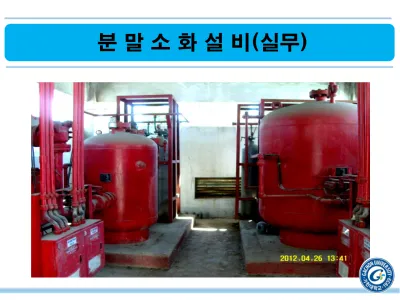

분 말 소 화 설 비(실무)
소화약제 저장 및 방출 방법에 의한 분류
1) 가압식 설비 가스압력 개방식
: 소화약제 저장용기와 소화약제를 방출하기 위한 가압용 가스용기를 별도의 용기에 저장한다.
가압용 가스용기의 밸브 열림은 기동용 가스용기의 가스 힘으로 열리는 방식의 설비를 말한다.
전기 개방식
: 소화약제 저장용기와 소화약제를 방출하기 위한 가압용 가스용기를 별도의 용기에 저장한다.
가압용 가스용기의 밸브 열림은 가압용기 밸브에 솔레노이드밸브를 설치하여 감지기가 작동하면 솔레노이드밸브가 작동하여 가압용기 밸브가 열리는 방식의 설비를 말한다.
분말소화설비 설비의 종류
2) 축압식 설비
: 소화약제 저장용기에 분말 소화약제와 압축된 불연성가스(질소 또는 이산화탄소)를 함께 저장하여 화재 발생시에 감지기의 작동으로 저장용기 밸브가 열리면 용기안에 압축되어 있는 가스의 힘에 의해 소화약제가 용기 밖으로 방출되는 방식으로서 축압식 분말소화기의 구조와 유사하다.
정압작동장치-시한릴레이방식
시한릴레이방식
약제탱크안에 들어간 가압가스가 적정압력에 도달하는 시간을 미리 계산
부속장치류
가. 저장용기 및 배관에는 잔류 소화약제를 처리할 수 있는 청소장치를 설치할 것 나. 배관의 청소에 필요한 양의 가스는 별도의 용기에 저장 할 것
클리닝장치 기준
클리닝의 목적
가. 클리닝장치란 클리닝용 밸브 및 배관을 총칭하는 것
나. N₂를 사용하는 경우 배관청소에 필요한 양을 가산하지 않음 가. CO₂를 사용할 경우 배관 청소에 필요한 양을 별도 가산도록 함
나. 배관에 분말가루를 배출하지 않으면 관내에 고화되 재 사용할 경우 기능저하를 초래
설치장소
분말소화설비 저장용기
가. 방호구역외의 장소
나. 방호구역 내 설치할 경우 피난 및 조작이 용이하도록 피난구 부근에 설치
다. 직사광선 및 빗물이 침투할 우려가 없는 곳
라. 갑종방화문 또는 을종방화문으로 구획된 실
마. 저장용기 설치장소에는 표지를 설치
바. 온도가 40℃ 이하이고 온도변화가 작은 곳
사. 용기간의 간격은 점검에 지장이 없도록 3cm 이상의 간격을 유지할 것
아. 저장용기와 집합관을 연결하는 연결배관에는 체크밸브를 설치할 것
설치장소
분말소화약제 저장용기
소 화 약 제 의 종 별 소화약제 1㎏당
저장용기의 내용적(ℓ) 탄산수소나트륨을 주성분으로 한 분만(제1종분말) 0.8ℓ
탄산수소칼륨을 주성분으로 한 분말(제2종분말) 1ℓ
인산염을 주성분으로 한 분말(제3종분말) 1ℓ
탄산수소칼륨과 요소가 화합된 분말(제4종분말) 1.25ℓ 가. 저장용기 내용적
나. 저장용기에는 가압식의 것에 있어서는 최고사용압력의 1.8배 이하, 축압식의 것에 있어서는 용기의 내압시험압력의 0.8배 이하의 압력에서 작동하는 안전밸브를 설치할 것.
다. 저장용기에는 저장용기의 내부압력이 설정압력으로 되었을 때 주밸브를 개방하는 정압작동장치를 설치할 것.
라. 저장용기의 충전비 0.8 이상으로 할 것
마. 저장용기 및 배관에서 잔류소화약제를 처리할 수 있는 청소장치를 설치할 것.
바. 축압식의 분말소화설비는 사용압력의 범위를 표시한 지시압력계를 설치할 것
열분해
분말소화약제 열분해
2NaHCO3 → NaCO3 + CO2 + H2O ･････ BC화재 적용 (중탄산소다) (탄산소다) (이산화탄소) (수증기)
2NHCO3 → K2CO3 + CO2 + H2O ･･･････ BC화재 적용 (중탄산소다) (탄산소다) (이산화탄소) (수증기)
NH4H2PO4 → HPO3 + NH3 + H2O ････ ABC화재 적용 (제1인산암모늄) (메타인산) (암모니아가스
제1종분말
제2종분말
제3종분말
분말소화설비에 사용하는 소화약제는 제1종분말, 제2종분말, 제3종분말 또는 제4종분말로 사용.
다만, 차고 또는 주차장에 설치하는 분말소화설비 소화약제는 제3종분말 사용.
분말소화약제의 저장량
: 소방대상물 또는 그 부분에 2 이상의 방호구역 또는 방호대상물이 있는 경우
각 방호구역 또는 방호대상물에 대하여 아래 기준에 의하여 산출한 저장량 중 최대의 것에 의함.
소화약제
가. 호스릴 분말소화설비에 있어서는 하나의 노즐에 대하여 다음 표에 의한 양 이상으로 할 것
소화약제의 종류 소화약제의 양(㎏)
제1종분말 50
제2종분말 또는 제3종분말 30
제4종분말 20
소화약제
소화약제의 종별 방호구역의 체적/㎥에
대한 소화약제의 양(㎏)
제1종분말 0.6
제2종분말 또는 제3종분말 0.36
제4종분말 0.24
나. 전역방출방식에 있어서는 다음의 기준에 의하여 산출한 양 이상으로 할 것.
1) 방호구역의 체적 1㎥에 대하여 다음 표에 의한 양
2) 방호구역의 개구부에 자동폐쇄장치를 설치하지 아니한 경우에는 가목에 의하 여 산출한 양에 다음 표에 의하여 산출한 양을 가산한 양
소화약제의 종별 가산량(개구부의 면적 1㎡에 대한 소화약제의 양)
제1종분말 4.5㎏
제2종분말 또는 제3종분말 2.7㎏
제4종분말 1.8㎏
2) 1)의 경우에는 다음의 식에 의하여 산출한 양에 방호공간의 체적을 곱한 양
Q=X-Y
소화약제
다. 국소방출방식에 있어서는 다음의 기준에 의하여 산출한 양에 1.1을 곱하여 얻은 양 이상으로 할 것 1) 제4류위험물을 윗면이 개방된 용기에 저장하는 경우/
화재시 연소면이 1면에 한정되고 가연물이 비산할 우려가 없는 경우에는 다음에 의한 양
소화약제의 종별 방호대상물의 표면적 1㎡에
대한 소화약제의 양(㎏)
제1종분말 8.8
제2종분말 또는 제3종분말 5.2
제4종분말 3.6
소화약제의 종류 X의 수치 Y의 수치
제1종분말 5.2 3.9
제2종분말 또는
제3종분말 3.2 2.4
제4종분말 2.0 1.5
Q : 방호공간 1㎥에 대한 분말소화약제의 양(㎏/㎥) a : 방호대상물의 주변에 설치된 벽 면적의 합계(㎡) A : 방호공간의 벽 면적의 합계(㎡)
(벽이 없는 경우에는 벽이 있는 것으로 가정한 당해 부분의 면적) X 및 Y : 다음 표의 수치
소화약제
종류 주성분 소화작용 및 적응성 열분해 반응식 비고
제1종 NaHCO3 (중탄산나트륨)
▶B.C.D급 - 연쇄반응억제 - 냉각효과.질식효과
* 비누화 현상
▶270℃에서의 분해반응
2NaHCO3→Na2CO3+H2O+CO2
▶850℃에서의 분해반응 2NaHCO3→Na2O+H2O+ 2CO2
백색
제2종 KHCO3
(중탄산칼륨)
▶B.C급
- B.C급 화재에, 1종 분말보다 우수 (1.67배 소화효과)
2KHCO3→K2CO3+CO2+H2O 자색
제3종 NH4H2PO4 (제1인산암모늄)
▶A.B.C.D(일부)급 - 냉각작용←열분해 - 부촉매작용←NH4 - 질식작용←NH3,H20 - 탈수작용, 방진 작용
(A급 화재)
▶분해반응(190-300℃) NH4H2PO4→HPO3+NH3+H2O (A,B급화재)
▶전해반응
NH4H2PO4→NH3+H3PO4 (B급 화재)
담홍색
제4종 요소+제2종분말 혼합물
▶B.C급
- B급화재에큰효과 * 국내 미생산(고가임) 쥐색
소화약제 정리
