• 검색 결과가 없습니다.

RF § Ž5 2² ŽÂ ] Ø ­ Ž( a' [ S Ë(Magnetron Sputtering) U ê s0 n É® Žz º V R ËX ê sS â à Š(K 0.5 Na 0.5 )(Mn 0.005 Nb 0.995 )O 3 “ ¤Ž ì Å4 U c lT c l8 ý P ê s– ¥ ¹ Å — ¤V R Ë

N/A
N/A
Protected

Academic year: 2021

Share "RF § Ž5 2² ŽÂ ] Ø ­ Ž( a' [ S Ë(Magnetron Sputtering) U ê s0 n É® Žz º V R ËX ê sS â à Š(K 0.5 Na 0.5 )(Mn 0.005 Nb 0.995 )O 3 “ ¤Ž ì Å4 U c lT c l8 ý P ê s– ¥ ¹ Å — ¤V R Ë"

Copied!
6
0
0

로드 중.... (전체 텍스트 보기)

전체 글

(1)

RF  § Ž5 2² ŽÂ ] Ø ­ Ž( a' [ S Ë(Magnetron Sputtering) U ê s0 n É® Žz º V R ËX ê sS â à Š(K 0.5 Na 0.5 )(Mn 0.005 Nb 0.995 )O 3 “ ¤Ž ì Å4  U c lT c l8 ý P ê s– ¥ ¹ Å — ¤V R Ë

™ »® £) ç  · ™ » . > ¬ £ · ™ » G ž B 4 w H

Ö

¦ í ß –@ /† < Ɠ § Ó ü t o † < Æõ , Ö  ¦ í ß – 681-749

¼ ÿ

›‡ ç ¡ 4 w H

„

   Ҿ ¡ §ƒ  ½ ¨" é ¶ Ö 6 x ½ + ËG ' p" f ™ è ƒ  ½ ¨G ' p' , $ í z Œ ™ 463-816

9

: cZ 9 

1 l

x  @ /† < Ɠ § ’  ™ èF Ó ü t o † < Æõ ,  Òí ß – 604-714 (2010¸   9 Z 4 28{ 9  ~ à Î6 £ §, 2010¸   12 Z 4 10{ 9  > F  S X ‰& ñ )

K

0.5

Na

0.5

NbO

3

\ " f Nb 0 Au \  Mn`  ¦ 0.5 mol% u  ¨ 8 Š ô  Ç (K

0.5

Na

0.5

)(Mn

0.005

Nb

0.995

)O

3

(KNMN) y

© œÄ »„  ^ ‰ ~ à Ì} Œ •`  ¦ RF  Õ ªW 1à ԏ : r Û ¼( ' a A ~ ½ ÓZ O Ü ¼– Ð $ í  © œr &  y © œÄ »„   x 9 „  l & h  : £ ¤$ í `  ¦ › ¸  % i



. $ í  © œ  ) a KNMN ~ à Ì} Œ •_  é ß –{ 9  © œõ    & ñ $ í “ É r X-‚    r] X  ì  r$ 3 õ  " é ¶  Å Ò ‰ & ³p  â (Atomic Force Microscope)`  ¦ s 6   x # Œ S X ‰ “   % i  . 550

C \  7 £ x ‚ à Ìô  Ç Ê ê í ß –™ è ì  r 0 Al – Ð 600

C \ " f \ P % ƒo ô  Ç ~ à Ì} Œ •

\

" f Ä ºÃ ºô  Ç y © œÄ »„   : £ ¤$ í `  ¦   ? /% 3  . „  l  © œ    o\    É r ¾ º[ O „  À Óx 9 • ¸ 8 £ ¤& ñ Ü ¼– РÒ'  y © œÄ »„   ~ Ã Ì }

Œ

•õ   â > €    s _  „  l „  • ¸ : £ ¤$ í `  ¦ K $ 3  % i  .

Ù þ

˜d ” # Q: K

0.5

Na

0.5

NbO

3

, Á ºƒ  , ~ à Ì} Œ •, Mn u  ¨ 8 Š

Ferroelectric Properties of (K 0.5 Na 0.5 )(Mn 0.005 Nb 0.995 )O 3 Thin Films Fabricated by RF Magnetron Sputtering

Ju Sung Kim · Jin Soo Kim · Ill Won Kim

Department of Physics, University of Ulsan, Ulsan 681-749

Chang Won Ahn

Convergence Components R&D Division, Korea Electronics Technology Institute, Seongnam 463-816

Se Hwan Bae

Department of Materials Physics, Dong-A University, Busan 604-714 (Received 28 September, 2010 : accepted 10 December, 2010)

(K

0.5

Na

0.5

)(Mn

0.005

Nb

0.995

)O

3

(KNMN) thin films were fabricated by using RF magnetron sput- tering, and their ferroelectric and conduction behaviors were investigated. The phases and the grain morphologies of the KNMN films were confirmed by using X-ray diffraction (XRD) and atomic force

-1294-

(2)

microscopy (AFM), respectively. The films annealed at 600

C showed good ferroelectric properties.

We also investigated the conduction behaviors of the KNMN films by measuring the leakage current density versus voltage.

PACS numbers: 77.55.+f, 77.80.Bh, 77.84.Dy

Keywords: K

0.5

Na

0.5

NbO

3

, Lead-free, thin film, Mn substitution

I. " e  ] Ø

„

  [ j b ”  ™ è – Ð  6   x ÷ &“ ¦ e ”   H Pb(Zr,Ti)O 3 (PZT)

>

 Ó ü t| 9 “ É r ` …– ÐÚ ÔÛ ¼ s à Ô ½ ¨› ¸\  ¦ ° ú   H · ú š„  ^ ‰ F « і Ð Ä

ºÃ ºô  Ç · ú š„   : £ ¤$ í M :ë  H \  G ' p" f x 9 " l oÆ Ó\ s '  1 p x õ  ° ú  “ É r

· ú

š„   ™ è – Ð V , o   6   x ÷ &“ ¦ e ”   [1]. Õ ª Q  PZT >  · ú š

„

 ^ ‰  H  | ¾ Ó_  ± ú šs  † < ÊÄ »÷ &# Q e ” # Q ] j› ¸ / B N& ñ õ  ` ‚l Ó ü t

%

ƒo õ & ñ \ " f “  ^ ‰\  Ä »K ô  Ç ± ú šs  C Ø  ¦ ÷ &l  M :ë  H \  ± ú š

×

 æ1 l q x 9 ¨ 8 Š ⠚ ¸% i  ë  H ] j\  ¦ µ 1 ÏÒ q tr ~  ´ à º e ”  . s ü < ° ú  “ É r

¨ 8

Š â ë  H ] j\  ¦ K    l  0 A # Œ, Ä »X O ƒ  ½ + Ë, { 9 ‘ : r, p ² D G, ô  Ç

² D

G 1 p x õ  ° ú  “ É r ´ ú §“ É r   \ " f  H ± ú š`  ¦ Ÿ í† < Ê “ ¦ e ”   H „    F

« Ñ Ó ü t| 9 _  à º{ 9 `  ¦ ] jô  Ç “ ¦ e ” Ü ¼ 9 “  ^ ‰\  Á ºK  “ ¦

¨ 8

Š ⠕ 2 ; o& h “   Á ºƒ  >  „    F « Ñ > hµ 1 Ï\  @ /ô  Ç ƒ  ½ ¨ 7 £ x

 “ ¦ e ”   [2].

þ

j   H PZT > ü < Ä » ô  Ç ` …– ÐÚ ÔÛ ¼ s à Ô ½ ¨› ¸\  ¦ ° ú   H K 0.5 Na 0.5 NbO 3 (KNN) >  [ j b ” “ É r Ä ºÃ ºô  Ç · ú š„   x 9 y © œ Ä

»„   : £ ¤$ í `  ¦    · p “ ¦ ˜ Г ¦  ) a s Ê ê s  Ó ü t| 9 _  y © œÄ »„   x 9

· ú š„   : £ ¤$ í \  › ' a ô  Ç F g# 3 0 Aô  Ç ƒ  ½ ¨ ”  ' Ÿ ÷ &“ ¦ e ”   [3–

7]. Õ ª Q  KNN Ó ü t| 9 “ É r Z  }“ É r ™ è   “ : r • ¸ (1100 C) \ " f K + ü < Na + _  6 fµ 1 ϖ Ð “  K  Z  }“ É r x 9 • ¸\  ¦ ° ú   H [ j b ” `  ¦ ] j

›

¸ l  # Q§ >  . ¢ ¸ô  Ç s  Ó ü t| 9 “ É r „  l  © œ`  ¦ “   % i `  ¦ M : Z

 }“ É r ¾ º[ O „  À Ó\  ¦   ? /  H ë  H ] j& h  M :ë  H \  z  ´] j ™ è – Ð 6

£

x6   x l  t   H K    # Œ  ½ + É ë  H ] j& h s  ´ ú §  [8,9].

þ

j   H \  KNN>  Ó ü t| 9 _  Ó ü t o & h  : £ ¤$ í `  ¦ † ¾ Ó © œr v l  0 A K

  € ª œô  Ç ] j› ¸ l Õ ü t (high energy milling [10], hot pressing 1 p x) õ  “ ¦6   x ^ ‰_  ½ + Ë$ í (KNN-LiNbO 3 [11], KNN- LiSbO 3 [12], KNN-BaTiO 3 [13], Li- and Ta- modified KNN [14] 1 p x) Õ ªo “ ¦ ™ è  › ¸] j (ZnO [15], MnO 2 [16], CuO [17])1 p x \  › ' a ô  Ç ƒ  ½ ¨  Ö ¸ µ 1 Ïy  ”  ' Ÿ ÷ &“ ¦ e ”  .

KNN >  [ j b ”  ] j› ¸ü < · ú š„   x 9 y © œÄ »„   : £ ¤$ í \  › ' a ô  Ç F g

#

3 0 Aô  Ç ƒ  ½ ¨ ”  ' Ÿ ÷ &“ ¦ e ” Ü ¼  KNN ~ à Ì} Œ •\  › ' a ô  Ç ƒ  ½ ¨



õ   H  © œ@ /& h Ü ¼– Ð Â Ò7 á ¤  . 2000¸   œ í M. Blomqvist [18] ü < X. Wang [19] 1 p x“ É r RF  Õ ªW 1à ԏ : r Û ¼( ' a A ~ ½ Ó Z O

Ü ¼– Ð KNN ~ à Ì} Œ •`  ¦ 7 £ x ‚ Ã Ì # Œ P-E s § 4 / B G‚  õ  tunabil- ity \  › ' a # Œ › ¸  % i “ ¦, C. R. Cho [20, 21] 1 p x“ É r  € ª œ

E-mail: [email protected]

ô

 Ç 7 £ x ‚ Ã Ì l Z O Ü ¼– Ð KNN ~ à Ì} Œ •_  y © œÄ »„  $ í õ  „  À ӄ  · ú š (I- V) : £ ¤$ í `  ¦ › ¸  % i  . ¢ ¸ô  Ç M. Blomqvist [22]ü < S. I.

Khartsev [23] 1 p x“ É r KNN ~ à Ì} Œ •_  „  l  F g † < Æ : £ ¤$ í \  › ' a

#

Œ ƒ  ½ ¨ % i  . Õ ª Q  Õ ª[ þ t“ É r KNN ~ à Ì} Œ • 7 £ x ‚ Ã Ì › ¸|  x 9 F

g † < Æ& h  : £ ¤$ í \  › ' a ô  Ç ƒ  ½ ¨\  ¦ | 9 ×  æ % i Ü ¼  y © œÄ »„   : £ ¤$ í

\

 @ /K " f  H ^ ‰> & h Ü ¼– Ð ƒ  ½ ¨\  ¦ t  · ú §€ Œ ¤ . þ j   H \  F.

Lai [24], Ahn [25] 1 p x“ É r sol-gel ~ ½ ÓZ O Ü ¼– Ð KNN ~ à Ì} Œ •`  ¦ 7 £ x

‚ Ã

Ì # Œ Ä ºÃ ºô  Ç y © œÄ »„   : £ ¤$ í `  ¦ ˜ Г ¦ % i  . Õ ª Q   f ”



t  Na, K › ¸$ í q  › ¸] X  x 9 K " é ¶  ü < / B N l  ×  æ \  Ÿ í† < ʝ ) a Ã

ºì  r (H) õ  ì ø Í6 £ x \  _ ô  Ç ~ à Ì} Œ •_  \ P  o : £ ¤$ í M :ë  H \  F ‰ & ³

$ í

s  Z  }“ É r stoichiometric ô  Ç î ß –& ñ  ) a KNN ~ à Ì} Œ • ] j Œ •\  › ' a ô

 Ç ƒ  ½ ¨ | 9 ×  æ ÷ &“ ¦ e ”  . þ j   H \  KNN é ß –  & ñ _  Nb   o

\  Mn`  ¦ u  ¨ 8 Š † < ÊÜ ¼– Ð+ ‹, ¾ º[ O „  À Óx 9 • ¸\  ¦ y Œ ™™ èr v “ ¦ y

© œÄ »„   x 9 · ú š„   : £ ¤$ í `  ¦ † ¾ Ó © œr ~  ´ à º e ”    H ƒ  ½ ¨ ˜ Г ¦

÷

&“ ¦ e ”   [26]. ‘ : r ƒ  ½ ¨  H RF  Õ ªW 1à ԏ : r Û ¼( ' a A ~ ½ ÓZ O  Ü

¼– Ð $ í  © œr †   (K 0.5 Na 0.5 )(Mn 0.005 Nb 0.995 )O 3 (KNMN)

~ Ã

Ì} Œ •_  y © œÄ »„   x 9 „  l „  • ¸ : £ ¤$ í `  ¦ › ¸  % i  .

II. ÷ m Ç] M öU ê s0 n É

RF  Õ ªW 1à ԏ : r Û ¼( ' a A ~ à Ì} Œ • 7 £ x ‚ à Ì6   x (K 0.5 Na 0.5 ) (Mn 0.005 Nb 0.995 )O 3 [ j b ”  ³ ð& h “ É r “ ¦ © œì ø Í6 £ xZ O Ü ¼– Ð ] j



Œ

• % i  . Na 2 CO 3 (99.9 %), K 2 CO 3 (99.0 %), Nb 2 O 5

(99.9 %), Mn 2 O 3 (99.9 %) " é ¶ « Ñ ì  r ´ ú ˜`  ¦ s 6   x # Œ (K 0.6 Na 0.6 )(Mn 0.005 Nb 0.995 )O 3 › ¸$ í q – Ð ½ + Ë$ í % i  . ™ D ¥

½

+ ˝ ) a KNMN ì  r ´ ú ˜\  t Ø Ô ïm  ^  ¦ õ  \ ò ø Í`  ¦`  ¦ 1:1:2 Â Ò x

q – Ð [ O # Q e  ¦ o \  9 E $ ™ 6   x l \  V , “ ¦ 24r ç ß –1 l x î ß – ^  ¦x 9 `  ¦

=

å Q · p Ê ê KNMN ™ D ¥ ½ + ËÓ ü t \  Ÿ í† < ʝ ) a \ ò ø Í`  ¦`  ¦ 6 fµ 1 Ïr v l  0

AK  „  l  𠏑 É r \  V , “ ¦ 100 C \ " f 24r ç ß –1 l x î ß – | › ¸

%

i  . | › ¸  ) a ì  r ´ ú ˜`  ¦ ° ú ˜ " f ì  r  Wô  Ç  6 £ § · ú ˜À Òp   • ¸

m

\  V , “ ¦ 800 C \ " f 4r ç ß –1 l x î ß – ™ è % i  . ™ è  ) a ì  r

´ ú

˜`  ¦ 1  ^  ¦x 9 õ  ° ú  “ É r › ¸| Ü ¼– Ð 2  ^  ¦x 9 `  ¦ z  ´r ô  Ç Ê ê |

›

¸  ) a ì  r ´ ú ˜`  ¦ f ”  â 65 mm“   " é ¶+ þ A d  ¦ \  G Ä º“ ¦ 50 MPa_

· ú

š§ 4 `  ¦ “   # Œ $ í + þ A % i  . $ í + þ A l  „   $ í + þ A$ í `  ¦ 7 £ x

r v l  0 AK  10 % PVA à º6   xÓ  o`  ¦ ì  r ´ ú ˜@ /q  4 wt% ' ‘

 % i  . $ í + þ A ) a KNMN [ j b ”  ³ ð& h “ É r 550 C \ " f 4r  ç

ß –1 l x î ß – Ä »t  # Œ PVA\  ¦ ] j ô  Ç Ê ê 800 C \ " f 4r ç ß –1 l x

(3)

Table 1. Sputtering conditions of KNMN thin films.

Substrate Pt(111)/TiO

2

/SiO

2

/Si

RF-Power 60 Watt

Substrate Temperature 550

C Base Pressure 1 × 10

−6

Torr Working Pressure 6.0 × 10

−2

Torr

Ar/O

2

Ratio 3/1

Sputtering Time 6 h

Sub.-Target Distance 3.5 cm

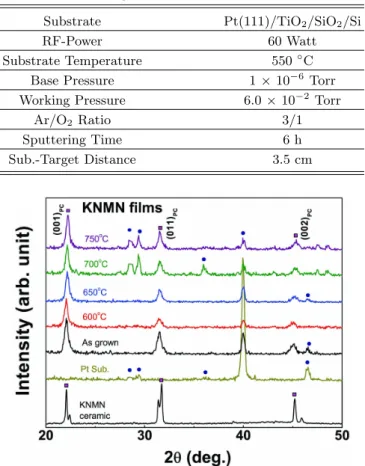

Fig. 1. X-ray diffraction patterns of KNMN ceramic tar- get, Pt substrate and the KNMN thin films with different annealing temperatures (as grown 550 C, 600 C, 650

◦ C, 700 C, 750 C).

î

ß – ™ è   % i  . ™ è   ) a [ j b ”  ³ ð& h “ É r ¿ ºa  5 mm, f ”  â 51 mm“   " é ¶ ó ø Í+ þ A RF  Õ ªW 1à ԏ : r Û ¼( ' a A6   x ³ ð& h Ü ¼– Ð

/ B N % i  .

KNMN ~ à Ì} Œ •“ É r (K 0.6 Na 0.6 )(Mn 0.005 Nb 0.995 )O 3 [ j b ”

³

ð& h `  ¦  6   x # Œ Pt(111)/TiO 2 /SiO 2 /Si l ó ø Í 0 A\  RF



Õ ªW 1à ԏ : r Û ¼( ' a A ~ ½ ÓZ O Ü ¼– Ð $ í  © œr (   . Table 1“ É r KNMN ~ à Ì} Œ • $ í  © œ › ¸| `  ¦ & ñ o ô  Ç  כ s  . $ í  © œ  ) a KNMN

~ Ã

Ì} Œ •_    & ñ $ í `  ¦ † ¾ Ó © œr v l  0 A # Œ 600 ∼ 750 C “ : r • ¸

\

" f 50 C ç ß –  Ü ¼– Ð í ß –™ è ì  r 0 Al – Ð 1r ç ß –1 l x î ß – \ P % ƒo

% i  .

KNMN ~ à Ì} Œ •_  y © œÄ »„   x 9 „  l & h  : £ ¤$ í `  ¦ 8 £ ¤& ñ l  0 A

# Œ DC Û ¼( ' a A (Cressington 108, Cressington, Inc.)

 ©

œu – Ð €  & h  2.5 × 10 −4 cm 2 “    © œÂ Ò „  F G`  ¦ Ñ þ ˜F K ³ ð& h Ü ¼

–

Ð 7 £ x ‚ Ã Ì % i  .

KNMN ~ à Ì} Œ •_    & ñ ½ ¨› ¸  H X-‚    r] X  ì  r$ 3   © œu  (XRD RAD3, Rigaku)\  ¦ s 6   x % i Ü ¼ 9, ~ à Ì} Œ •_  ¿ ºa ü <

³

ð€  _  p [ j½ ¨› ¸  H ³ ð€  Å Ò ‰ & ³p  â (FE-SEM : Field Emission Scanning Electron Microscope, JSM-600F,

Fig. 2. The AFM (surface) and FE-SEM (cross-section) images of KNMN thin films with different annealing tem- peratures.

JEOL LTD) õ  " é ¶  Å Ò  ‰ & ³p  â (AFM : Atomic Force Microscope, XE-100, PSIA LTD)`  ¦  6   x # Œ › ¸  % i



. KNMN ~ à Ì} Œ •_  y © œÄ »„  $ í `  ¦ S X ‰ “   l  0 A # Œ Ferro- electric Test System (RT66A, Radiant Technologies)`  ¦ s

6   x # Œ P-E s § 4 / B G‚  `  ¦ 8 £ ¤& ñ % i  . “ : r • ¸    o\ 



É r KNMN ~ à Ì} Œ •_  Ä »„   : £ ¤$ í “ É r e ” x ~  Û ¼ ì  r$ 3   © œu  (HP4192A, Hewlett Packard)\  ¦  6   x # Œ 8 £ ¤& ñ % i  .

KNMN ~ à Ì} Œ •_  „  À Ó-„  · ú š (Leakage current density- Voltage, I-V) : £ ¤$ í “ É r electrometer (Keithley-237, Keith- ley Instruments, Inc.) – Ð 8 £ ¤& ñ % i  .

III. + s ÇÊ Ý õ m Í À X Ø8 ý

Figure 1“ É r 7 £ x ‚ Ã Ì  ) a KNMN ~ à Ì} Œ • (as grown 550 C) õ

 O 2 ì  r 0 Al – Ð 600 ∼ 750 C \ " f 1r ç ß –1 l x î ß – \ P % ƒ o

ô  Ç KNMN ~ à Ì} Œ •_  XRD J ‡  `  ¦    · p  כ s  . $ í

 ©

œ  ) a KNMN ~ à Ì} Œ •\ " f (001) P C , (011) P C x 9 (002) P C XRD x ß ¼ › ' a8 £ ¤ ÷ &% 3 Ü ¼ 9, s  x ß ¼[ þ t“ É r KNMN [ j



b ” _  XRD x ß ¼ü < ¸ ú ˜ { 9 u  % i  . # Œl " f  A ' ‘   PC  H ‘pseudo-cubic’`  ¦ _ p ô  Ç . KNN“ É r  © œ“ : r \ " f or- thorhombic ½ ¨› ¸s  . KNMN [ j b ” _  XRD J ‡  \ " f (001) P C , (011) P C , (002) P C Â Ò   H _  x ß ¼[ þ t“ É r orthorhom- bic ½ ¨› ¸s l  M :ë  H \  y Œ •y Œ • ¿ º > h_  x ß ¼– Ð ° ú ˜ 4 R e ” Ü ¼



, ~ à Ì} Œ •\ " f  H l ó ø Í % ò † ¾ Ó M :ë  H \  pseudo-cubic ½ ¨› ¸– Ð



 z Œ ¤ .

Figure 2  H 7 £ x ‚ Ã Ì  ) a KNMN ~ à Ì} Œ •õ  600, 650, 700, 750

◦ C \ " f \ P % ƒo ô  Ç KNMN ~ à Ì} Œ •_  AFM ³ ð€    ”  õ  FE-

SEM 8 £ ¤€    ”  `  ¦   ? /“ ¦ e ”  . AFM ³ ð€    ”  Ü ¼– Ð

(4)

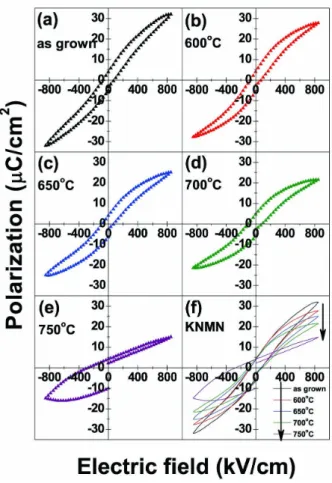

Fig. 3. Ferroelectric P-E hysteresis loops of KNMN thin films with different annealing temperature at 100 Hz.

Â

Ò'  ± ú  · ú ˜s  ç  H{ 9  >  + þ A$ í ÷ &% 3 6 £ §`  ¦ S X ‰ “   % i Ü ¼ 9, FE- SEM 8 £ ¤€   8 £ ¤& ñ Ü ¼– РÒ'  $ í  © œ  ) a KNMN ~ à Ì} Œ •_  ¿ ºa   H

€



• 220 nm s % 3  .

Figure 3“ É r \ P % ƒo  “ : r • ¸\    É r KNMN ~ à Ì} Œ •_  P-E s

§ 4

/ B G‚  `  ¦   ? /“ ¦ e ”  . 7 £ x ‚ Ã Ì  ) a ~ à Ì} Œ •\ " f• ¸ Ÿ í o  ) a P- E s § 4 / B G‚  `  ¦ ˜ Ð# ŒÅ ғ ¦ e ” Ü ¼  600 C \ " f 1r ç ß –1 l x î ß –

\ P

% ƒo ô  Ç r « ѓ    â Ä º  8 Ÿ í o  ) a s § 4 / B G‚   + þ AI \  ¦ ˜ Ð# Œ Å

ғ ¦ e ”  . 750 C s  © œ_  \ P % ƒo  “ : r • ¸\ " f  H í ß –™ è ‘    o

ü < ° ú  “ É r   † < Ê M :ë  H \  „  • ¸ : £ ¤$ í `  ¦ ° ú   H P-E s § 4 / B G‚

`

 ¦ ˜ Ð# ŒÅ ғ ¦ e ”  . 600 C \ " f \ P % ƒo ô  Ç KNMN ~ à Ì} Œ •_  ï

ß –À Óì  rF G (P r ) õ  † ½ ӄ  l  © œ (E c ) ° ú כ“ É r y Œ •y Œ • 3.8 µC/cm 2 , 67.9 kV/cm s % 3  .

Figure 4  H Å Ò à º (100 Hz, 1 kHz, 10 kHz, 100 kHz)ü <

“

: r • ¸    o\    É r 600 C \ " f \ P % ƒo ô  Ç KNMN ~ à Ì} Œ •_  Ä

»„   © œÃ º\  ¦    · p  כ s  . KNN“    â Ä º ¿ º > h_   © œ„   s

 “ : r • ¸ 200 C ü < 430 C \ " f      H X < 200 C Â Ò   H _

  © œ„  s  “ : r • ¸ (T O−T )  H orthorhombic-tetragonal  © œ„   s

s  9, 430 C \ " f  H y © œÄ »„   © œs   © œÄ »„   © œÜ ¼– Ð      H Ç

©o “ : r • ¸ (T C ) s   [27]. KNMN ~ à Ì} Œ •_  Ä »„   © œÃ º 8 £ ¤& ñ Ü

¼– РÒ'  Å Ò à º\     o\     Ä »„   © œÃ º      H Ä »

Fig. 4. Frequency and temperature dependence of the dielectric constant in the KNMN thin films annealed at 600 C.

Fig. 5. The leakage current density of KNMN thin film annealed at 600 C.

„

 ì  r í ß – ‰ & ³ © œs  y © œ >    z Œ ¤Ü ¼ 9, Å Ò à º 7 £ x † < Ê\ 



  300 C ∼ 400 C “ : r • ¸ % ò % i \ " f Ä »„   x ß ¼_  + þ A I

 ² ú ˜ t   H ¢ - a  o+ þ A (relaxor) y © œÄ »„   : £ ¤$ í `  ¦   ? /

%

3  . KNMN ~ à Ì} Œ •_  Ä »„   : £ ¤$ í “ É r   & ñ › ¸$ í    oü < ~ Ã Ì }

Œ

•/l ó ø Í  s   â > €   ´ òõ \  _ ô  Ç  כ Ü ¼– Ð, RF Û ¼( ' a A

~ ½

ÓZ O Ü ¼– Ð $ í  © œ  ) a KNN ~ à Ì} Œ •õ  Ä » ô  Ç Ä »„   : £ ¤$ í `  ¦

?

/“ ¦ e ”   [27].

Figure 5  H 600 C \ " f \ P % ƒo ô  Ç KNMN ~ à Ì} Œ •_  “

„

 l  © œ\    É r „  À Ó-„  · ú š : £ ¤$ í `  ¦   ? /“ ¦ e ”  . “  „   l

 © œs  100 kV/cm s  “    â Ä º KNMN ~ à Ì} Œ •“ É r Ohmic

(5)

Fig. 6. The fatigue characteristics of KNMN thin films annealed at 600 C.

(n 1 = 1.02) „  • ¸ : £ ¤$ í `  ¦   ? /“ ¦ e ” Ü ¼  100 kV/cm“   Z

 }“ É r „  l  © œs  “    ) a  â Ä º Schottky „  • ¸ : £ ¤$ í `  ¦

?

/% 3 Ü ¼ 9 163 kV/cm s  © œ_  Z  }“ É r f ” À ӄ  l  © œ\ " f  H ] X

ƒ

  õ ‰ & ³ © œs    z Œ ¤ . f ” À ӄ  l  © œs  100 kV/cm t

“

 ÷ &# Q• ¸ KNMN ~ à Ì} Œ •“ É r 1.7 × 10 −7 A/cm 2 – Ð ± ú “ É r ¾ º [ O

„  À Óx 9 • ¸\  ¦ Ä »t  % i  .

Kizaki [26] 1 p x _  ƒ  ½ ¨\  _  €  , KNN\ " f ¾ º[ O „  À Ó

\

 ¦ 7 £ x r v   H " é ¶ “  “   í ß –™ è ‘   o \  ¦ y Œ ™™ èr v l  0 A

#

Œ í ß –™ è ì  r 0 Al \ " f KNN`  ¦ \ P % ƒo  % i `  ¦ M : í ß –™ è ‘    o

\  ¦ y Œ ™™ èr v t ë ß – 1 l x r \  d ”  (1)õ  ° ú  s  f . Ë(h ) s  + þ A$ í

 ) a  .

V o •• + 1

2 O 2 → O o + 2h (1) Kizaki 1 p x“ É r KNN \  Mn`  ¦ ' ‘  €   f . Ë _  0 l x • ¸\  ¦ y Œ ™

™

èr &  ¾ º[ O „  À Ó\  ¦ ´ òõ & h Ü ¼– Ð y Œ ™™ èr ~  ´ à º e ”  “ ¦ ˜ Ð

“

¦ % i  . KNN\  Mn`  ¦ ' ‘  €   í ß – oì ø Í6 £ x`  ¦   H 1 l x î

ß – d ”  (2)õ  ° ú  “ É r ì ø Í6 £ x Ü ¼– Ð Mn_  " é ¶   à º 7 £ x ÷ &€

"

f KNN ? / Ò\  ” > r F    H f . Ë`  ¦ f  ¨ à º # Œ f . Ë \  _ ô  Ç ¾ º [ O

„  À Ó : £ ¤$ í `  ¦ y Œ ™™ èr ~  ´ à º e ”  .

M n 000 N b + h → M n 00 N b

M n 00 N b + h → M n 0 N b (2) y

© œÄ »„  ^ ‰ ~ à Ì} Œ •`  ¦ ™ è – Ð  6   x l  0 A # Œ  © œr ç ß – 1 l x î

ß –  6   x # Œ• ¸ y © œÄ »„   : £ ¤$ í `  ¦ Ä »t ½ + É Ã º e ” # Q  ô  Ç . s  ü < ° ú  “ É r ’  ø @$ í “ É r ì  rF G x – Ð : £ ¤$ í `  ¦ 8 £ ¤& ñ # Œ S X ‰ “   % i



. Fig. 6“ É r 600 C \ " f \ P % ƒo ô  Ç KNMN ~ à Ì} Œ •_  ì  rF G x

– Ð : £ ¤$ í `  ¦ 8 £ ¤& ñ ô  Ç  כ s  . Õ ªa Ë >\ " fü < ° ú  s  1 × 10 10



r Û ¼0 Ag A  s 9 þ t`  ¦ ì ø Í4 Ÿ ¤ Ê ê\ • ¸ KNMN ~ à Ì} Œ •_  ì  rF G x

–

Ð ‰ & ³ © œ“ É r  _     t  · ú §€ Œ ¤ .

IV. + s Ç Â ] Ø

RF  Õ ªW 1à ԏ : r Û ¼( ' a A ~ ½ ÓZ O Ü ¼– Ð (K 0.5 Na 0.5 ) (Mn 0.005 Nb 0.995 )O 3 (KNMN) y © œÄ »„  ^ ‰ ~ à Ì} Œ •`  ¦ $ í  © œr

&

 \ P % ƒo  “ : r • ¸\    É r KNMN ~ à Ì} Œ •_  y © œÄ »„   x 9 „  l „

•

¸ : £ ¤$ í `  ¦ › ¸  % i  . 600 C \ " f \ P % ƒo ô  Ç KNMN ~ Ã Ì }

Œ

•\ " f Ä ºÃ ºô  Ç y © œÄ »„   : £ ¤$ í `  ¦   ? /% 3  . „  l  © œ`  ¦ 100 kV/cm  t  “   # Œ• ¸ 1.7 × 10 −7 A/cm 2 _  ± ú “ É r ¾ º[ O

„

 À Óx 9 • ¸\  ¦ Ä »t  % i  . 1 × 10 10  r Û ¼0 Ag A  s 9 þ t`  ¦ ì

ø Í4 Ÿ ¤ Ê ê\ • ¸ ì  rF G x – Ð ‰ & ³ © œ“ É r  _     t  · ú §  H  .

P

c p 8 ý ò k >

s

  7 Hë  H“ É r 2009¸   Ö  ¦ í ß –@ /† < Ɠ § ƒ  ½ ¨q \  _  # Œ ƒ  ½ ¨

÷

&% 3 Ü ¼ 9, s \  y Œ ™ × ¼w n m  .

Y

c p w Š à U Ø ”  ô

[1] B. Jaffe, R. S. Roth and S. Marzullo, J. Appl. Phys.

25, 809 (1594).

[2] Thomas R. Shrout and Shujun J. Zhang, J. Electro- ceram. 19, 11 (2007).

[3] Y. Saito, H. Takao, T. Tani, T. Nonoyama, K. Taka- tori, T. Homma, T. Nagaya and M. Nakamura, Na- ture London 432, 84 (2004).

[4] Y. Guo, K. Kakimoto and H. Ohsato, Appl. Phys.

Lett. 85, 4121 (2004).

[5] E. Hollenstein, M. Davis, D. Damjanovic and N. Set- ter, Appl. Phys. Lett. 87, 182905 (2005).

[6] G. Zang, J. Wang, H. Chen, W. Su, C. Wang, P.

Qi, B. Ming, J. Du, L. Zheng, S. Zhang and T. R.

Shrout, Appl. Phys. Lett. 88, 212908 (2006).

[7] M. Matsubara, T. Yamaguchi, K. Kikuta and S. Hi- rano, Jpn. J. Appl. Phys., Part 1 44, 258 (2005).

[8] G. Shirane, R. Newnham and R. Pepinsky, Phys.

Rev. 96, 581 (1954).

[9] S. Tashiro, H. Nagamatsu and K. Nagata, Jpn. J.

Appl. Phys., Part 1 41, 7113 (2002).

[10] R. Zuo, J. R¨ odel, Re. Chen and L. Li, J. Am. Ceram.

Soc. 89, 2010 (2006).

[11] Y. Guo, K. Kakimoto and H. Ohsato, Appl. Phys.

Lett. 85, 4121 (2004).

(6)

[12] G. Zang, J. Wang, H. Chen, W. Su, C. Wang, P.

Qi, B. Ming, J. Du, L. Zheng, S. Zhang and R. T.

Shrout, Appl. Phys. Lett. 88, 212908 (2006).

[13] H. Y. Park, C. W. Ahn, H. C. Song, J. H. Lee, S.

Nahm, K. Uchino, H. G. Lee and H. J. Lee, Appl.

Phys. Lett. 89, 062906 (2006).

[14] E. Hollenstein, M. Davis, D. Damjanovic and N. Set- ter, Appl. Phys. Lett. 87, 182905 (2005).

[15] S. H. Park, C. W. Ahn, S. Nahm and J. S. Song, Jpn. J. Appl. Phys. 43, L1072 (2004).

[16] C. W. Ahn, H. C. Song, S. Nahm, S. H. Park, K.

Uchino, S. Priya, H. G. Lee and N. K. Kang, Jpn.

J. Appl. Phys. 44, L1361 (2004).

[17] H. Takao, Y. Saito, Y. Aoki and K. Horibuchi, J.

Am. Ceram. Soc. 89, 1951 (2006).

[18] M. Blomqvist, J. H. Koh, S. Khartsev, A. Grishin and J. Andreasson, Appl. Phys. Lett. 81, 337 (2002).

[19] X. Wang, U. Helmersson, S. Olafasson, S. Rudner, L. D. Wernlund and S. Gevorgian, Appl. Phys. Lett.

73, 927 (1998).

[20] C. R. Cho, Mater. Lett. 57, 781 (2002).

[21] C. R. Cho and A. Grishin, J. Appl. Phys. 87, 4439 (2000).

[22] M. Blomqvist, S. Khartsev, A. Grishin and A. Pe- traru, Integrated Ferroelectrics 54, 631 (2003).

[23] S. I. Khartsev, M. A. Grishin and A. M. Grishin, Appl. Phys. Lett. 86, 062901 (2005).

[24] F. Lai and J. F. Li, J. Sol-Gel Sci. Tech. 42, 287 (2007).

[25] C. W. Ahn, E. D. Jeong, S. Y. Lee, H. J. Lee, S. H.

Kang and I. W. Kim, Appl. Phys. Lett. 93, 212905 (2008).

[26] Y. Kizaki, Y. Noguchi and M. Miyayama, Appl.

Phys. Lett. 89, 142910 (2006).

[27] H. J. Lee, I. W. Kim, J. S. Kim, C. W. Ahn and B.

H. Park, Appl. Phys. Lett. 94, 092902 (2009).

수치

Fig. 1. X-ray diffraction patterns of KNMN ceramic tar- tar-get, Pt substrate and the KNMN thin films with different annealing temperatures (as grown 550 ◦ C, 600 ◦ C, 650
Fig. 4. Frequency and temperature dependence of the dielectric constant in the KNMN thin films annealed at 600 ◦ C.
Fig. 6. The fatigue characteristics of KNMN thin films annealed at 600 ◦ C. (n 1 = 1.02) „ • ¸ :£ ¤$í `¦   ? /“ ¦ e” Ü ¼  100 kV/cm“ Z }“Ér „ l © œs  “  )a â Ä º Schottky „ • ¸ : £ ¤$í `¦   ? /%3 Ü ¼  9 163 kV/cm s © œ_  Z

참조

관련 문서

2 0 0 3 년도에 추진이 시작된 교육행정정보시스템인 나이스( NEI S,Na t i ona lEducat i on I nf or mat i onSyst e m) 에 포함된 I T환경 하에서의 학교재정운용과

이에 전남지역 중학생들 대상의 설문조사를 통해서 체벌의 실태와 중학교 교사와 학생들의 체벌에 관한 인식 및 체벌의 교육적 효과 등을 파악하여 체벌이 진정

The main aim of this paper is to study some newly developed results related to the growth rates of iterated p-adic entire functions on the basis of their relative orders,

and an improvement set of extragradient-type iteration methods in [5], we in- troduce new iteration algorithms for finding a common of the solution set of an equilibrium problem

[r]

상기 신입생 장학금 외에도 본교는 신입생장학금-재학생장학금-해외연수장학금-대학원진학장학금에 이르는 전주기 장학제도를 운영하고 있으며, 다양한 교외장학금

‚ÓÁÏÓÊÌÓÒÚË ‰Îfl ÒÓÓÚ˜ÂÒÚ‚ÂÌÌËÍÓ‚, ÍÓÚÓ˚ ÔËÂÁʇ˛Ú ‚ äÓ². MINISTRY OF JUSTICE

barriers for nucleation are high, the highest nucleation rates will be produced by grain-corner nucleation. 3) At very high driving forces it may be possible for the (C 1 /C 0
