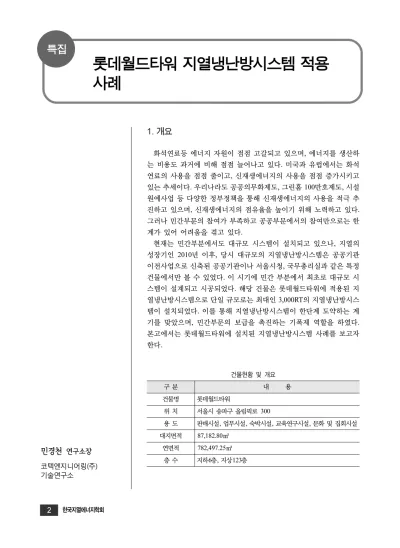

(1)특집. 롯데월드타워 지열냉난방시스템 적용 사례 1. 개요 화석연료등 에너지 자원이 점점 고갈되고 있으며, 에너지를 생산하 는 비용도 과거에 비해 점점 늘어나고 있다. 미국과 유럽에서는 화석 연료의 사용을 점점 줄이고, 신재생에너지의 사용을 점점 증가시키고 있는 추세이다. 우리나라도 공공의무화제도, 그린홈 100만호제도, 시설 원예사업 등 다양한 정부정책을 통해 신재생에너지의 사용을 적극 추 진하고 있으며, 신재생에너지의 점유율을 높이기 위해 노력하고 있다. 그러나 민간부문의 참여가 부족하고 공공부문에서의 참여만으로는 한 계가 있어 어려움을 겪고 있다. 현재는 민간부분에서도 대규모 시스템이 설치되고 있으나, 지열의 성장기인 2010년 이후, 당시 대규모의 지열냉난방시스템은 공공기관 이전사업으로 신축된 공공기관이나 서울시청, 국무총리실과 같은 특정 건물에서만 볼 수 있었다. 이 시기에 민간 부분에서 최초로 대규모 시 스템이 설계되고 시공되었다. 해당 건물은 롯데월드타워에 적용된 지 열냉난방시스템으로 단일 규모로는 최대인 3,000RT의 지열냉난방시스 템이 설치되었다. 이를 통해 지열냉난방시스템이 한단계 도약하는 계 기를 맞았으며, 민간부문의 보급을 촉진하는 기폭제 역할을 하였다. 본고에서는 롯데월드타워에 설치된 지열냉난방시스템 사례를 보고자 한다.. 건물현황 및 개요 구분. 민경천 연구소장 코텍엔지니어링(주) 기술연구소. 2. 한국지열에너지학회. 내. 용. 건물명. 롯데월드타워. 위치. 서울시 송파구 올림픽로 300. 용도. 판매시설, 업무시설, 숙박시설, 교육연구시설, 문화 및 집회시설. 대지면적. 87,182.80㎡. 연면적. 782,497.25㎡. 층수. 지하6층, 지상123층.

(2) 롯데월드타워 지열냉난방시스템 적용사례. 중심으로 배치되었다. 보통 지열냉난방시스템은 50RT의 장비를 배치하는 경우가 대부분이지만, 롯 데월드타워 현장에서는 장비의 효율성과 효과적인 관리를 위해 500RT의 장비 6대를 설치하였다. 설계 및 시공의 정확성을 높이기 위해 미국의 권위있는 전문엔지니어링 회사인Loop Master사의 컨설팅을 완료하였으며, 미국인의 감리를 통해 공사를 수행 완료 하였다. 2.1 지열냉난방시스템 일반사항 구 분 지열용량. 2. 지열냉난방시스템 량은 총 3000RT이다. 해당건물의 저층부 판매시설 및 영화관의 기저부하를 담당하게 한다. 전체 720Hole 중 696Hole이 건물의 하부에 천공되었으 며, 하부천공의 배치는 본건물이 아닌 저층건물을. 3000RT. 종류. 수직밀폐형. 천공수. 720Hole. 천공지름 및 간격. 롯데월드타워에 설치된 지열냉난방시스템의 용. 내 용. Ø150, 6m 200m. 천공 깊이 재질 지열히트펌프. HDPE Pipe 500 USRT × 6대. 2.2 지열냉난방시스템 계통도. 지열에너지저널|제12권 제1호 2016년 6월. 3.

(3) 특집. 2.3 지열냉난방시스템 장비배치 및 배관도. 4. 한국지열에너지학회.

(4) 롯데월드타워 지열냉난방시스템 적용사례. 3. 시공사진 (1) 옥외공사-천공 및 Piping. 지열에너지저널|제12권 제1호 2016년 6월. 5.

(5) 특집. (2) 옥외공사-트렌치배관 및 마감. 6. 한국지열에너지학회.

(6) 롯데월드타워 지열냉난방시스템 적용사례. (3) 옥내공사-장비설치 및 기계실. 지열에너지저널|제12권 제1호 2016년 6월. 7.

(7) 특집. 4. 맺음말. 규모 장비를 설치하는 등 새롭게 시도되었던 것들 이 많은 프로젝트이다.. 지열냉난방시스템은 여러분야에서 적용되었으나,. 롯데슈퍼타워 이후 공공부분은 물론 민간부분에. 대규모의 용량으로 설계되어 시공된 사례는 전무. 서도 대규모의 지열냉난방시스템의 설치를 보다 적. 했다.. 극적으로 사용하게 되었다. 또한 소용량이던 지열. 그렇기 때문에 롯데월트타워에 설치된 지열냉난. 히트펌프도 점점 대용량화 되고 다양한 용량의 장. 방시스템은 그 의의가 남다르다. 지열냉난방시스템. 비가 개발되는 등 지열냉난방시스템의 트렌드가 변. 중 단일규모로는 최대인 3,000RT의 시스템이다. 처. 하게 되었다.. 음으로 시도되는 대규모의 지열냉난방시스템으로. 현재 롯데월드타워에 설치된 지열냉난방시스템. 설계단계부터 시공까지 외국의 전문컨설팅 업체의. 은 저층부에서 이상없이 사용되고 있으며, 지속적. 컨설팅을 거쳐 시스템을 완성시겼다. 시공시에는. 인 유지관리 및 피드백을 통해 지열냉난방시스템의. 미국인 엔지니어를 통한 감리를 진행하였으며, 기. 완성도를 높이고 있다.. 존의 설치되던 50RT급의 장비가 아닌 500RT의 대. 8. 한국지열에너지학회.
