• 검색 결과가 없습니다.

Ò â @ /† < Ɠ § Ó ü t o † < Æõ ,  Òí ß – 608-737

N/A
N/A
Protected

Academic year: 2021

Share "Ò â @ /† < Ɠ § Ó ü t o † < Æõ ,  Òí ß – 608-737"

Copied!
6
0
0

로드 중.... (전체 텍스트 보기)

전체 글

(1)

CeCl 3 ‰ ˜ m+ s ÇX N Ë8 ý ° Ë Ñ õ m Í V Ȱ Ë Ñ— ¤V R Ë

|

¡S  ý — ¡

Â

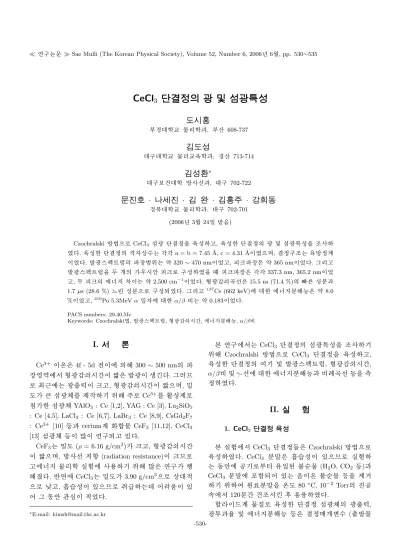

Ò â @ /† < Ɠ § Ó ü t o † < Æõ ,  Òí ß – 608-737

™ »| ¡) ç

@

/½ ¨@ /† < Ɠ § Ó ü t o “ §¹ ¢ ¤ † < Æõ ,  â í ß – 713-714

™ ») ç Z 9 

@

/½ ¨˜ Ð| @ /† < Æ ~ ½ Ó ‚  õ , @ /½ ¨ 702-722

' Ö

< . > ‡ Ú ·  : c . > · ™ » T Ö h · ™ » ý — ¡® £ · ~ ç ¡r ) ò 6 B

 â

· ¡ ¤ @ /† < Ɠ § Ó ü t o † < Æõ , @ /½ ¨ 702-701 (2006¸   3 Z 4 24{ 9  ~ à Î6 £ §)

Czochralski ~ ½ ÓZ O Ü ¼– Ð CeCl

3

$ 3 F g é ß –  & ñ `  ¦ ¹ ¢ ¤$ í “ ¦, ¹ ¢ ¤$ í ô  Ç é ß –  & ñ _  F g x 9 $ 3 F g: £ ¤$ í `  ¦ › ¸

%

i  . ¹ ¢ ¤$ í ô  Ç é ß –  & ñ _      © œÃ º  H y Œ •y Œ • a = b = 7.45 ˚ A, c = 4.31 ˚ A s % i Ü ¼ 9,   & ñ ½ ¨› ¸  H ¹ ¢ ¤ ~ ½ Ó& ñ >  s

% 3  . µ 1 Ï F g Û ¼& 7 ˜à Ô! 3 _   © œ# 3 0 A  H €  • 320 ∼ 470 nms % 3 “ ¦, x ß ¼  © œ“ É r €  • 365 nms % 3  . Õ ªo “ ¦ µ

1 Ï F g Û ¼& 7 ˜à Ô! 3 `  ¦ ¿ º > h_  Ä ºr î ß – x ß ¼– Ð ½ ¨$ í % i `  ¦ M : x ß ¼  © œ“ É r y Œ •y Œ • 337.3 nm, 365.2 nms % 3

“

¦, ¿ º x ß ¼_  \  -t  s   H €  • 2,500 cm

−1

s % 3  . + þ AF g y Œ ™û Z/ B G‚  “ É r 15.5 ns (71.4 %) _    É r $ í ì  r õ  1.7 µs (28.6 %) Ö ¼ 2 ; $ í ì  r Ü ¼– Ð ½ ¨$ í ÷ &% 3  . Õ ªo “ ¦

137

Cs (662 keV) \  @ /ô  Ç \  -t ì  r K 0 p x“ É r €  • 8.0

% s % 3 “ ¦,

210

Po 5.3MeV α { 9  \  @ /ô  Ç α/β q   H €  • 0.183s % 3  .

PACS numbers: 29.40.Mc

Keywords: CzochralskiZ O , µ 1 Ï F g Û ¼& 7 ˜à Ô! 3 , + þ AF g y Œ ™û Zr ç ß –, \  -t ì  r K 0 p x, α/βq

I. " e  ] Ø

Ce 3+ s “ : r“ É r 4f - 5d „  s \  _ K  300 ∼ 500 nm_



© œ% ò % i \ " f + þ AF g y Œ ™û Zr ç ß –s   ú ª“ É r µ 1 Ï F g s  Ò q t|   . Õ ª QÙ ¼

–

Ð þ j   H \   H F gØ  ¦§ 4 s  ß ¼“ ¦, + þ AF g y Œ ™û Zr ç ß –s   ú ªÜ ¼ 9, x 9

•

¸  H $ 3 F g ^ ‰\  ¦ ] j Œ • l  0 AK  ŠҖ Ð Ce 3+ \  ¦  Ö ¸$ í ] j– Ð '

‘ ô  Ç $ 3 F g ^ ‰ YAlO 3 : Ce [1,2], YAG : Ce [3], Lu 2 SiO 5

: Ce [4,5], LaCl 3 : Ce [6,7], LaBr 3 : Ce [8,9], CsGd 2 F 7 : Ce 3+ [10] 1 p x õ  cerium>   o½ + ËÓ ü t CeF 3 [11,12], CeCl 3

[13] $ 3 F g ^ ‰ 1 p x s  ´ ú §s  ƒ  ½ ¨÷ &“ ¦ e ”  .

CeF 3   H x 9 • ¸ (ρ = 6.16 g/cm 3 )  ß ¼“ ¦, + þ AF g y Œ ™û Zr ç ß – s

  ú ªÜ ¼ 9, ~ ½ Ó ‚   $ † ½ Ó (radiation resistance)s  ß ¼Ù ¼– Ð

“

¦\  -t  Ó ü t o † < Æ z  ´+ « >\   6   x l  0 AK  ´ ú §“ É r ƒ  ½ ¨ ' Ÿ  K

& ’  . ì ø ̀  \  CeCl 3   H x 9 • ¸ 3.90 g/cm 3 Ü ¼– Ð  © œ@ /& h  Ü

¼– Ð ± ú “ ¦, f  ¨_ þ v$ í s  e ” Ü ¼Ù ¼– Ð 2 [/ å L   H X < # Q 9¹ ¡ § s  e ”

#

Q Õ ª 1 l x î ß – › ' a d ” s  & h % 3  .

E-mail: [email protected]

‘

: r ƒ  ½ ¨\ " f  H CeCl 3 é ß –  & ñ _  $ 3 F g: £ ¤$ í `  ¦ › ¸  l  0

AK  Czochralshi ~ ½ ÓZ O Ü ¼– Ð CeCl 3 é ß –  & ñ `  ¦ ¹ ¢ ¤$ í “ ¦,

¹

¢ ¤$ í ô  Ç é ß –  & ñ _  # Œl  x 9 µ 1 Ï F g Û ¼& 7 ˜à Ô! 3 , + þ AF g y Œ ™û Zr ç ß –, α/β q  x 9 γ-‚  \  @ /ô  Ç \  -t ì  r K 0 p x õ  q Y V/ B G‚   1 p x`  ¦ 8 £ ¤

&

ñ % i  .

II. ÷ m Ç ] M ö

1. CeCl 3 ‰ ˜ m+ s ÇX N Ë “ Õ ×V R Ë

‘

: r z  ´+ « >\ " f CeCl 3 é ß –  & ñ [ þ t“ É r Czochralski ~ ½ ÓZ O Ü ¼– Ð

¹

¢ ¤$ í % i  . CeCl 3 ì  r ´ ú ˜“ É r f  ¨_ þ v$ í s  e ” Ü ¼Ù ¼– Ð z  ´+ « >



 H 1 l x î ß –\  / B N l – РÒ'  Ä »{ 9  ) a Ô  ¦í  HÓ ü t (H 2 O, CO 2 1 p x) õ  CeCl 3 ì  r ´ ú ˜\  Ÿ í† < Ê÷ &# Q e ”   H 6 £ § s “ : r Ô  ¦í  HÓ ü t 1 p x`  ¦ ] j

l  0 A # Œ " é ¶ « Ñì  r ´ ú ˜`  ¦ “ : r • ¸ 80 C, 10 −2 Torr _  ”  / B N 5

Å

q \ " f 120ì  r ç ß – | › ¸r †   Ê ê 6   xÖ 6 x % i  .

½

+ É s × ¼>  Ó ü t| 9 – Ð ¹ ¢ ¤$ í ô  Ç é ß –  & ñ $ 3 F g ^ ‰_  F gØ  ¦§ 4 , F

g È Òõ Ö  ¦ x 9 \  -t ì  r K 0 p x 1 p x“ É r   & ñ B > h  à º (Ø  ¦ µ 1 ÏÓ ü t

-530-

(2)

Fig. 1. Photograph of grown CeCl3 single crystal.

| 9

_  % ƒo , ¹ ¢ ¤$ í ~ ½ ÓZ O , ¹ ¢ ¤$ í ì  r 0 Al ,   & ñ  r„  5 Å q • ¸, “   © œ5 Å q

•

¸ x 9 \ P % ƒo  1 p x) ü < x 9 ] X ô  Ç › ' a >  e ”  . Õ ªo “ ¦ $ í  © œ>

€

 _  “ : r • ¸l Ö  ¦ l  ß ¼€     & ñ ? /\  / B N   ,    ç ß – " é ¶  ,

„

 0 A x 9 void 1 p x # Œ Q t       † < Ê`  ¦ ´ ú §s  µ 1 ÏÒ q tr v  9, é

ß –  & ñ _  ¾ ¡ §| 9 `  ¦ $  r †   . ¢ ¸ô  Ç s  Qô  Ç é ß –  & ñ [ þ t“ É r

~

½ Ó ‚  ’ < H  © œ`  ¦ ¸ ú ˜ ~ à ÎÜ ¼ 9, F g È Òõ Ö  ¦ x 9 F gÒ q t$ í Ö  ¦ 1 p x s  $

  ) a  .

‘

: r z  ´+ « >\ " f  H   & ñ ¹ ¢ ¤$ í r  CeCl 3 _  7 £ x µ 1 Ï`  ¦ } Œ •l  0 A

#

Œ Õ þ ›! Q? /  Ø ÔŒ 4 H l ^ ‰_  · ú š§ 4 `  ¦ 2 atm Ü ¼– Ð Ä »t  % i  .

Õ

ªo “ ¦ $ í  © œ> €  _  “ : r • ¸   o\  ¦ þ j™ è– Ð l  0 A # Œ Ñ þ ˜ F

K • ¸m  ü @ Ò\  $ 3 % ò › ' a, · ú ˜À Òp   › ' a x 9 · ú ˜À Òp   Ì º, á Ü

¼– Ð y Œ ™ " f   & ñ $ í  © œ> €   Å Ò0 A_  “ : r • ¸ l Ö  ¦ l \  ¦  Œ •>

% i  . “   © œ5 Å q • ¸ü <   & ñ  r„  5 Å q • ¸  H ¹ ¢ ¤$ í   H é ß –  & ñ _  t

2 £ § \      Ø Ôt ë ß – ‘ : r z  ´+ « >\ " f  H y Œ •y Œ • 3 mm/h x 9 15 rpm Ü ¼– Ð % i  . é ß –  & ñ _  f ”  ⠓ É r “ : r • ¸– Ð ] j# Q % i  Ü

¼ 9, @ /| Ä Ì Ñ þ ˜F K • ¸m  f ”  â _  1/2 & ñ • ¸– Ð % i  . ¢ ¸ô  Ç



& ñ $ í  © œ œ íl \    † < Ê_  „   ~ ½ Ót ü <   & ñ $ í  © œ » ¡ ¤ Ü ¼– Ð_

$ í

 © œ`  ¦ Ä »• ¸ l  0 AK  3 l q`  ¦ ë ß –[ þ t% 3  .

Fig. 1“ É r ‘ : r z  ´+ « >\ " f ¹ ¢ ¤$ í ô  Ç CeCl 3 é ß –  & ñ `  ¦    · p



. ¹ ¢ ¤$ í ô  Ç é ß –  & ñ _  ß ¼l   H f ”  â 16 mm, U  ´s  40 mm

&

ñ • ¸% i Ü ¼ 9, CeCl 3 é ß –  & ñ [ þ t“ É r f  ¨_ þ v$ í s  e ” Ü ¼Ù ¼– Ð ˜ Ð › ' a

½

+ É M :  H é ß –  & ñ ³ ð€  \  z  ´o – B H l 2 £ §`  ¦  Ø Ô“ ¦ X <r H s  à

Ô 5 Å q \  ˜ Ð › ' a % i  .

2. S  Å< gX c l õ m Í • ¤X N Ë

‘

: r z  ´+ « >\ " f  H γ-‚   “ ¦Û ¼& 7 ˜à Ô! 3 `  ¦ 8 £ ¤& ñ l  0 AK  r

¼

# `  ¦ 1 cm 3 – Ð ] X é ß – % i  . Õ ªo “ ¦ CeCl 3 é ß –  & ñ “ É r f  ¨_ þ v

$ í

s  e ” Ü ¼Ù ¼– Ð $ 3 Ä »\  Al 2 O 3 (0.02 µm)ì  r ´ ú ˜`  ¦ [ O “ É r Ê ê polishing cloth (Buehler, No. 40-7218) 0 A\ " f r ¼ # _  — ¸

Fig. 2. X-ray diffraction patterns of grown CeCl 3 crystal.

Ž

 H €  `  ¦ ƒ    % i  . { 9  ~ ½ Ó ‚  \  _ K  é ß –  & ñ $ 3 F g ^ ‰

?

/\ " f µ 1 ÏÒ q tô  Ç y n C`  ¦ F g„   7 £ x C  › ' a \  | 9 5 Å q r v “ ¦, F g ’ < H z

´`  ¦ þ j@ /ô  Ç } Œ •l  0 A # Œ γ-‚   \  -t Û ¼& 7 ˜à Ô! 3  8 £ ¤& ñ 6   x r

¼ # _  \ P €  õ   À »€  “ É r polytetrafluoethylene (PTFE) _ … s

á Ô\  ¦ ì ø Í ^ ‰– Ð  6   x # Œ 6   y Œ ™€ Œ ¤ . ¢ ¸ô  Ç CeCl 3 é ß –

&

ñ $ 3 F g ^ ‰ F g„    7 £ x C  › ' a _  ‚ ½ Óõ  f ” ] X  ] X 5 Å q † < ÊÜ ¼– Ð “   K

 Ò q tU  ´ à º e ”   H é ß –  & ñ $ 3 F g ^ ‰ ³ ð€  _  ’ < H  © œ`  ¦ } Œ •“ ¦, _ þ v l

\  ¦ ~ ½ Ót  l  0 A # Œ r ¼ # _  x 9 €  `  ¦ r ó ø Í “ ¦ e ”   H % i



oq u  ´Ã ºt – Ð 1 r y Œ ™€ Œ ¤ . s  % i  oq u  ´Ã ºt _  F gf  ¨ à º  H 200 ∼ 800 nm  s \ " f €  • 2 %& ñ • ¸% i Ü ¼ 9, : £ ¤& ñ  © œ\ 

"

f_  f  ¨ à º{   H \ O % 3  .

¹

¢ ¤$ í ô  Ç é ß –  & ñ $ 3 F g ^ ‰_  # Œl  x 9 µ 1 Ï F g Û ¼& 7 ˜à Ô! 3 “ É r Flu- orescence spectrometer (HITACHI u-3210) – Ð 8 £ ¤& ñ % i



. “ ¦Û ¼& 7 ˜à Ô! 3 õ  + þ AF g y Œ ™û Zr ç ß –“ É r RbCs F g„   7 £ x C

› '

a (Electron tube Ltd. D726Uk)`  ¦  6   x ô  Ç ` O Û ¼Z  } s  ì  r

$

3  © œu  (pulse height analysis system)– Ð 8 £ ¤& ñ % i  . F g

„

   7 £ x C  › ' a \ " f  “ : r ’    ñ  H f ” ] X  ] j Œ •ô  Ç 7 £ x; Ÿ ¤ l \  ¦   6



x # Œ 7 £ x; Ÿ ¤ ô  Ç Ê ê 500 MHz FADC (flash analog to digital converter)\  ¦  • 2 ; Ê ê ROOT á Ԗ ÐÕ ªÏ þ ›`  ¦  6   x # Œ ì  r$ 3

% i Ü ¼ 9, à Ôo   (trigger)  H FPGA (field programmable gate array) } 9 `  ¦  6   x % i  . z  ´+ « >\   6   x ô  Ç γ-‚  " é ¶“ É r

137 Cs (10 µCi), 54 Mn (1 µCi) x 9 22 Na (1 µCi) s % 3  .

III. + s ÇÊ Ý õ m Í À X Ø8 ý

1. XRD Ä Z ØV Ä

¹

¢ ¤$ í ô  Ç CeCl 3 é ß –  & ñ _    & ñ ½ ¨› ¸ü <     © œÃ º\  ¦ S X ‰ “

l  0 A # Œ XRD (X-ray diffraction)Z O Ü ¼– Ð   & ñ ì  r ´ ú ˜ _

 X-‚    r] X  © œ`  ¦ 8 £ ¤& ñ % i  . s M : € 9  F ' pà Ô „  À Ӎ  H 30

(3)

mA, 5 Å q„  · ú š“ É r 40 kV s % 3 “ ¦, Å Ò 5 Å q • ¸  H ì  r { © œ 2.4 – Ð

% i Ü ¼ 9, 2θ y Œ •“ É r 20 \ " f 80  t  % i  . 8 £ ¤& ñ ô  Ç  r] X  Á

º] (  H Fig. 2 \ " f ˜ Ѝ  H  ü < ° ú  s  (100), (110), (101), (200), (111), (201), (210), (002), (300), (211), (220), (131), (302), (231), (203), (213)€   1 p x \ " f x ß ¼   z Œ ¤



. s  Miller t à º (hkl) ° ú כ[ þ t“ É r JCPDS × ¼_  ° ú כõ  ¸ ú ˜ { 9

u  Ù ¼– Ð ¹ ¢ ¤$ í ô  Ç CeCl 3 é ß –  & ñ “ É r UCl 3 ü < ° ú  “ É r   & ñ ½ ¨

›

¸\  ¦ t  9, ¹ ¢ ¤ ~ ½ Ó& ñ >  P 6 3/m / B N ç ß –ç  H \  5 Å q † < Ê`  ¦ S X ‰ “  ½ + É Ã

º e ” % 3  . Õ ªo “ ¦ XRD ì  r$ 3 `  ¦ : Ÿ x K  > í ß –ô  Ç     © œÃ º  H y

Œ

•y Œ • a = b = 7.45 ˚ A, c = 4.31 ˚ A s % 3  .

2. # bM  õ m Í ®  o° Ë Ñ­ Žz ð ² Žâ ì È

Fig. 3“ É r z  ´“ : r \ " f 8 £ ¤& ñ ô  Ç CeCl 3 _  # Œl  x 9 µ 1 Ï F g Û ¼

&

7 ˜à Ô! 3 s  . Ce 3+ s “ : r _  4f 1 → 4f 0 5d 1 „  s \  _ K  µ 1 Ï F

g ô  Ç . # Œl  F g _   © œ`  ¦ 355 nm – Ð # Œ 8 £ ¤& ñ ô  Ç µ 1 Ï F g Û ¼

Fig. 3. Excitation and emission spectra of CeCl 3 crystal at room temperature.

Fig. 4. Scintillation decay time spectrum of CeCl 3 ex- cited with 662 keV γ-rays from a 137 Cs source.

&

7 ˜à Ô! 3 _   © œ# 3 0 A  H €  • 320 ∼ 470 nms % 3  . Õ ªo “ ¦ s

 µ 1 Ï F g Û ¼& 7 ˜à Ô! 3 `  ¦ Ä ºr î ß – x ß ¼– Ð ì  r$ 3  % i `  ¦ M : ¿ º

>

h_  x ß ¼– Ð ½ ¨$ í ÷ &% 3 Ü ¼ 9, x ß ¼  © œ“ É r y Œ •y Œ • 337.3 nm, 365.2 nm s % 3  . s  כ “ É r „    2 F 7/2 < ʓ É r 2 F 5/2 – Ð „  s

  H  כ \  l “   ) a  . ¿ º x ß ¼_  \  -t  s   H €  • 2,500 cm −1 s % 3  .

3. ] k ù° Ë ÑP c p7 ûS ‡ ˜ m

Fig. 4  H CeCl 3 $ 3 F g ^ ‰_  z  ´“ : r \ " f 8 £ ¤& ñ ô  Ç 137 Cs γ-‚

\

 @ /ô  Ç + þ AF g y Œ ™û Z/ B G‚  s  . 8 £ ¤& ñ  ) a CeCl 3 $ 3 F g ^ ‰_  + þ AF g y

Œ

™û Z/ B G‚  “ É r 15.5 ns (71.4 %) _    É r $ í ì  r õ  1.7 µs (28.6

%) _  Ö ¼ 2 ; $ í ì  r Ü ¼– Ð ½ ¨$ í ÷ &% 3  .

4. w Š­ Žz ð ² Žâ ì ÈÊ Ý ; c .U Ä Z ØA 0 Ö «

Fig. 5. Pulse height spectra of CeCl 3 scintillator under

137 Cs, 54 Mn and 22 Na γ-ray excitation.

Fig. 6. Energy calibration curve of CeCl 3 scintillator.

(4)

Table 1. Energy resolutions and maximum channels ob- tained from CeCl 3 crystals coupled to PMT.

Energy Max. ch. Energy Resolution (%) Na-22 511 keV 1,705 9.8

Cs-137 662 keV 2,230 8.0 Mn-54 865 keV 2,810 6.8 Na-22 1,275 keV 4,298 5.6

Fig. 7. Pulse height spectra of CeCl 3 scintillator for γ- rays from 137 Cs and 210 Po.

Fig. 5  H ] j Œ •ô  Ç CeCl 3 $ 3 F g é ß –  & ñ _  137 Cs, 22 Na x 9

54 Mn γ-‚  \  @ /ô  Ç “ ¦Û ¼& 7 ˜à Ô! 3 s  . s M : F g„   7 £ x C

 › ' a _  “  „  · ú š“ É r -900 V, Å Ò7 £ x; Ÿ ¤ l _  ` O Û ¼$ í + þ Ar ç ß –“ É r 3µs s % 3 Ü ¼ 9, 7 £ x; Ÿ ¤ s 1 p q“ É r 5 s % 3  . Fig. 6“ É r Fig. 5 _

“

¦Û ¼& 7 ˜à Ô! 3 Ü ¼– РÒ'  ½ ¨ô  Ç CeCl 3 (pure) $ 3 F g ^ ‰_  \  - t

“ §& ñ / B G‚  s  . z  ´+ « > # 3 0 A\ " f f ” ‚  $ í `  ¦ ˜ Ð% i Ü ¼ 9, s  M

: \  -t  “ §& ñ d ” “ É r E (keV) = 12.3 + 0.29 × CH s

%

3  . Table 1“ É r “ ¦Û ¼& 7 ˜à Ô! 3  (Fig. 5)Ü ¼– РÒ'  ½ ¨ô  Ç CeCl 3 $ 3 F g Ž Ø  ¦ l _  137 Cs, 133 Ba x 9 22 Na γ-‚  \  @ /ô  Ç

\

 -t ì  r K 0 p x s  . 137 Cs (662 keV) \  @ /ô  Ç \  -t ì  r K  0

p

x“ É r €  • 8.0 %s % 3 “ ¦, 54 Mn (865 keV) \  @ /ô  Ç \  -t ì  r K

0 p x“ É r €  • 6.8 %s % 3  . Õ ªo “ ¦ 22 Na _  Ô  æ õ \ " f € ª œ„



 ™ èY > – Ð “   # Œ µ 1 ÏÒ q tô  Ç 511 keV\  @ /ô  Ç \  -t ì  r K 0 p x

“ É

r €  • 9.8 %s % 3 “ ¦, 22Na_  ¿ 1 ÏÙ þ ˜7 á x \ " f ~ ½ ÓØ  ¦   H 1,275 keV _  \  -t \  @ /ô  Ç \  -t ì  r K 0 p x“ É r €  • 5.6 %s % 3  .

5. α/β R

Fig. 7“ É r 210 Po _  α { 9  \  @ /ô  Ç “ ¦Û ¼& 7 ˜à Ô! 3 s  9, s

 4 Ÿ x Ä ºo _  0 Au – РÒ'  α/β q \  ¦ ½ ¨ % i  . α/β q   H α { 9  _  \  -t ü < ° ú  “ É r \  -t \  ¦ ”   γ-‚  _  4 Ÿ x Ä ºo  0

Au ü < α { 9  _  4 Ÿ x Ä ºo  0 Au _  q – Ð & ñ _ ô  Ç .  Ž Ø  ¦ l  _

 \  -t  ' ‘ • ¸  H γ-‚  " é ¶ Ü ¼– Ð 8 £ ¤& ñ Ù ¼– Ð α/γ q – Ð ³ ð

Fig. 8. Proportionality curve of the CeCl 3 scintillator.

‰

&

³K   t ë ß –, γ-‚  s   Ž Ø  ¦ l  ? /_  „   ü <  © œ  ñ Œ •6   x  Ù

¼– Ð α/β q – Е ¸ ³ ð‰ & ³ô  Ç  [14]. ‘ : r z  ´+ « >\ " f 8 £ ¤& ñ ô  Ç

210 Po 5.3 MeV α { 9  \  @ /ô  Ç α/β q   H 0.183 s % 3  . s

 כ

“ É r F g„   7 £ x C  › ' a Ü ¼– Ð 8 £ ¤& ñ ô  Ç 210 Po α { 9  \  _ ô  Ç  r

 F g‚   \  -t   H 137 Cs α-‚   \  -t _  €  • 18 %e ” `  ¦

 · p . s  Qô  Ç ‰ & ³ © œs  { 9 # Q   H s Ä »  H α { 9  _  q & h

\

   É r Z  }“ É r s “ : r  o x 9 • ¸\  _ ô  Ç ~ ½ Ó ‚  ’ < H  © œÜ ¼– Ð “  K  quenching s  { 9 # Q >  ÷ &“ ¦ Õ ª   õ  $ 3 F g ´ òÖ  ¦ (scintilla- tion efficiency) s  ± ú  t l  M :ë  H s  .

6. # b [ U  γ- Ò Å; c 6 ” X ¢ R 7 `Œ Ÿ ¤ Ò Å

Fig. 8“ É r “ ¦Û ¼& 7 ˜à Ô! 3 \ " f F g4 Ÿ x Ä ºo  (photo peak)_



© œ@ /& h  0 Au – РÒ'  ½ ¨ô  Ç q Y V/ B G‚   (proportionality curve) s  . q Y V/ B G‚  “ É r 662 keV 137 Cs γ-‚  _  F gØ  ¦§ 4  (ph/MeV)`  ¦ l ï  r Ü ¼– Ð # Œ   É r γ-‚   \  -t \ " f_  F g Ø

 ¦§ 4 _  q \  ¦    · p  כ s  . — ¸Ž  H { 9   γ-‚   \  -t \  @ / K

 \  -t { © œ Ò q t$ í   H F g  _  à º ° ú   €   γ-‚   \  -t

\

 @ /ô  Ç q Y V/ B G‚  “ É r 1 s # Q  ô  Ç . Õ ª Q  Fig. 8\ " f ˜ Ð



 H  ü < ° ú  s  €  • 511 keV\ " f Ò'  { 9   γ-‚  \  @ /ô  Ç \ 



-t  _ ” > r$ í s    z Œ ¤ .

IV. + s Ç Â ] Ø

Czochralski ~ ½ ÓZ O Ü ¼– Ð CeCl 3 $ 3 F g é ß –  & ñ `  ¦ ¹ ¢ ¤$ í “ ¦, F

g x 9 $ 3 F g: £ ¤$ í `  ¦ › ¸  % i  . ¹ ¢ ¤$ í ô  Ç é ß –  & ñ _      © œ Ã

º  H y Œ •y Œ • a = b = 7.45 ˚ A, c = 4.31 ˚ A s % i Ü ¼ 9,   & ñ

½

¨› ¸  H ¹ ¢ ¤ ~ ½ Ó& ñ >  P 6 3/m / B N ç ß –ç  H \  5 Å q † < Ê`  ¦ S X ‰ “  ½ + É Ã º e ”

%

3  . 355 nm– Ð # Œl  r †   µ 1 Ï F g Û ¼& 7 ˜à Ô! 3 _   © œ# 3 0 A  H

(5)

€



• 320 ∼ 470 nms % 3 “ ¦, x ß ¼  © œ“ É r €  • 365 nms % 3  .

Õ

ªo “ ¦ µ 1 Ï F g Û ¼& 7 ˜à Ô! 3 “ É r ¿ º > h_  Ä ºr î ß – x ß ¼– Ð ½ ¨$ í

÷

&% 3 Ü ¼ 9, x ß ¼  © œ“ É r y Œ •y Œ • 337.3 nm, 365.2 nms % 3  .

s

 כ “ É r „    2 F 7/2 < ʓ É r 2 F 5/2 – Ð „  s    H  כ \  l “

÷

& 9, ¿ º x ß ¼_  \  -t  s   H €  • 2,500 cm −1 s % 3  .

137 Cs γ-‚  \  @ /ô  Ç + þ AF g y Œ ™û Z/ B G‚  “ É r 15.5 ns (71.4 %) _



 É r $ í ì  r õ  1.7 µs (28.6 %)_  Ö ¼ 2 ; $ í ì  r Ü ¼– Ð ½ ¨$ í ÷ &% 3



. 137 Cs (662 keV) \  @ /ô  Ç \  -t ì  r K 0 p x“ É r €  • 8.0 %s

%

3 “ ¦, 210 Po 5.3 MeV α { 9  \  @ /ô  Ç α/β q   H 0.183 s % 3



.

P

c p 8 ý ò k >

s

  7 Hë  H“ É r 2005¸  • ¸  Ò â @ /† < Ɠ § l $ í  r † < ÆÕ ü tƒ  ½ ¨q \  _

 # Œ ƒ  ½ ¨÷ &% 3 6 £ § (PK-2005-018).

Y

c p w Š à U Ø ”  ô

[1] M. J. Weber, J. Appl. Phys. 44, 3205 (1973).

[2] V. G. Baryshevskiy, M. V. Korzhik, B. I. Minkov, S. A. Smirnova, A. A. Fyodorov, P. Dopenbos and C. W. E. von Eijk, J. Phys. : Condens. Matter 5, 7893 (1993).

[3] R. Autrata, P. Schauer, Jiri Kvapil and Josef Kvapil, J. Phys. E : Sci. Instrum. 11, 707 (1978).

[4] C. L. Melcher and J. S. Schweitzer, Nucl. Instr. and Meth. A 314, 212 (1992).

[5] I. D. Naud, T. A. Tombrello, C. L. Melcher and J.

S. Schweitzer, IEEE. Trans. on Nucl. Sci. 43, 1324 (1996).

[6] O. Guillot-NoQl, J. T. M. de Haas, P. Dorenbos, C.

W. E. van Eijk, K. Kr¨ amer. and H. U. G¨ udel, J.

Lumin. 85, 21 (1999).

[7] E. V. D. van Loef, P. Dorenbos, C. W. E. van Eijk, K, Kr¨ amer and H. U. G¨ udel, IEEE Tran. Nucl. Sci.

48, 341 (2001).

[8] E. V. D. van Loef, P. Dorenbos, C. W. E. van Eijk, K, Kr¨ amer and H. U. G¨ udel, Nucl. Instr. and Meth.

A 486, 254 (2002).

[9] E. V. D. van Loef, P. Dorenbos, C. W. E. van Eijk, K, Kr¨ amer and H. U. G¨ udel, Applied Physics Letters 79, 1573 (2001).

[10] J. C. Vant Spijker, P. Dorenbos, C. W. E van Eijk, C. Pedrini, B. Moine and N. M. Khaidukov, J. Phys : Condens. Matter 7, 3063 (1995).

[11] W. W. Moses and S. E. Derenzo, IEEE Trans. Nucl.

Sci. NS-36, 173 (1989).

[12] D. F. Anderson, IEEE Trans, Nucl. Sci. NS-36, 137 (1989).

[13] A. S. Voloshinovskii, P. A. Rodnyi, O. T. Antonyak and N. S. Pidzyrailo, Phys. Solid State 36, 239 (1994).

[14] P. Belli, R. Bernabei, R. Cerulli, C. J. Dai, F. A.

Danevich, A. Incicchitti, V. V. Kobychev, O. A.

Ponkratenko, D. Prosperi, V. I. Tretyak and Yu. G.

Zdesenko, Nucl. Instr. and Meth. A 498, 352 (2003).

(6)

Optical and Scintillation Properties of a CeCl 3 Single Crystal

Sih-Hong Doh

Department of Physics, Pukyong National University, Pusan 608-737

Do-Sung Kim

Department of Physics, Education, Taegu University, Kyungsan 713-714

Sung-Hwan Kim

Department of Radiology Technology, Daegu Health College, Taegu 702-722

Jinho Moon, Sejin Ra, Wan Kim, Hongjoo Kim and Hee-Dong Kang Department Physics, Kyungpook National University, Taegu 702-701

(Received 24 March 2006)

CeCl

3

single crystals were grown by using the Czochralski method, and their optical and scin- tillation properties were measured. The lattice structure of the grown CeCl

3

single crystal was hexagonal, and its lattice constants were a = b = 7.45 ˚ Aand c = 4.31 ˚ A. The emission spectrum could be located in the range of 320 ∼ 470 nm, peaking at 365 nm. The emission spectrum was approximated by the sum of two Gaussians with peaks at 337.3 and 365.2 nm, and the energy difference between the two peaks was about 2,500 cm

−1

. The decay curve had fast (15.5 ns) and slow (1.7 µs) components. The energy resolution was about 8.0 % for the

137

Cs 662 keV γ-rays, and the α/β ratio of CeCl

3

for

210

Po 5.3 MeV α particles was about 0.183.

PACS numbers: 29.40.Mc

Keywords: Czo-chralski, Emission spectrum, Decay time, Energy resolution, α/β ratio

E-mail: [email protected]

수치

Fig. 2. X-ray diffraction patterns of grown CeCl 3 crystal.
Fig. 3. Excitation and emission spectra of CeCl 3 crystal at room temperature.
Table 1. Energy resolutions and maximum channels ob- ob-tained from CeCl 3 crystals coupled to PMT.

참조

관련 문서

The anaerobic metabolic ability of the lower body was measured by a wingate test using a bicycle ergometer. The upper body anoxic metabolic ability was

The thickness of the maxillary sinus lateral wall according to tooth site and measurement level was measured by using image-processing software and its histologic

In the heating method by line heating, the initial properties of steel are changed by variables such as temperature, time, and speed. The experimental data

Fabrication and Optical Properties of Polysiloxane Hybrimer Resin Using Oligohydrosiloxane 1 (OPH 1).. Fabrication and Optical Properties of Polysiloxane Hybrimer

CMP characteristics such as the removal rate and WIWNU% were improved by the increase of CMP pressure; however, the electrical properties

ü The build-up of charge and the associated electric field continues until the diffusion is precisely balanced by the carrier drift. ü The individual carrier diffusion

In this study, the different codes were compared and analyzed for the research on decontamination and decommissioning waste generation by using the codes

The composition, structure, and optical properties of 3d-doped CdGa 2 O 4 crystals were studied Stoichiometry of these compound semiconductors were determined
