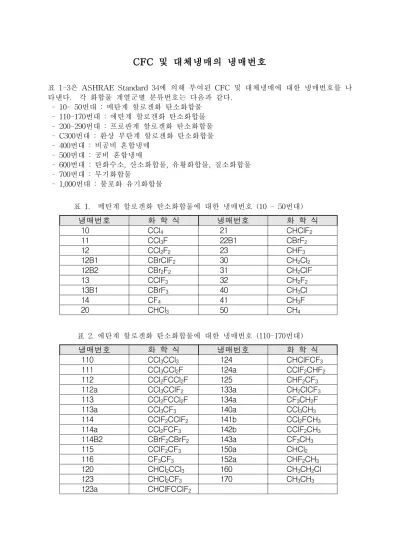

CFC 및 대체냉매의 냉매번호
표 1-3은 ASHRAE Standard 34에 의해 부여된 CFC 및 대체냉매에 대한 냉매번호를 나 타낸다. 각 화합물 계열군별 분류번호는 다음과 같다.
- 10- 50번대 : 메탄계 할로겐화 탄소화합물 - 110-170번대 : 에탄계 할로겐화 탄소화합물 - 200-290번대 : 프로판계 할로겐화 탄소화합물 - C300번대 : 환상 부탄계 할로겐화 탄소화합물 - 400번대 : 비공비 혼합냉매
- 500번대 : 공비 혼합냉매
- 600번대 : 탄화수소, 산소화합물, 유황화합물, 질소화합물 - 700번대 : 무기화합물
- 1,000번대 : 불포화 유기화합물
표 1. 메탄계 할로겐화 탄소화합물에 대한 냉매번호 (10 - 50번대)
냉매번호 화 학 식 냉매번호 화 학 식
10 CCl4 21 CHClF2
11 CCl3F 22B1 CBrF2
12 CCl2F2 23 CHF3
12B1 CBrClF2 30 CH2Cl2
12B2 CBr2F2 31 CH2ClF
13 CClF3 32 CH2F2
13B1 CBrF3 40 CH3Cl
14 CF4 41 CH3F
20 CHCl3 50 CH4
표 2. 에탄계 할로겐화 탄소화합물에 대한 냉매번호 (110-170번대)
냉매번호 화 학 식 냉매번호 화 학 식
110 CCl3CCl3 124 CHClFCF3
111 CCl3CCl2F 124a CClF2CHF2
112 CCl2FCCl2F 125 CHF2CF3
112a CCl3CClF2 133a CH2ClCF3
113 CCl2FCCl2F 134a CF3CH2F
113a CCl3CF3 140a CCl3CH3
114 CClF2CClF2 141b CCl2FCH3
114a CCl2FCF3 142b CClF2CH3
114B2 CBrF2CBrF2 143a CF3CH3
115 CClF2CF3 150a CHCl2
116 CF3CF3 152a CHF2CH3
120 CHCl2CCl3 160 CH3CH2Cl
123 CHCl2CF3 170 CH3CH3
123a CHClFCClF2
표 3. 프로판계 및 환상 부탄계 할로겐화 탄소화합물의 냉매번호 (200-290번대 및 C300번대)
Propane계 Cyclobutane계
냉매번호 화 학 식 냉매번호 화 학 식
216ca CClF2CF2CF2CClF2 C316 C4Cl2F6
218 CF3CF2CF3 C317 C4ClF7
245cb CF3CF2CH3 C318 C4F8
290 CH3CH2CH3
표 4. 비공비 혼합냉매에 대한 냉매번호 (400번대)
냉매번호 냉매조성(wt.%) 냉매번호 냉매조성(wt.%)
400 R12/114 407B R32/125/134a(23/25/52) 401A R22/152a/124(53/13/34) 407C R32/125/134a(23/25/52) 401B R22/152a/124(61/11/28) 407D R32/125/134a(15/15/70) 401C R22/152a/124(33/15/52) 408A R125/143a/22(7/46/47) 402A R125/290/22(60/2/38) 409A R22/124/142b(60/25/15) 402B R125/290/22(38/2/60) 409B R22/124/142b(65/25/10) 403A R290/22/218(5/75/20) 410A R32/125(50/50)
403B R290/22/218(5/56/39) 410B R32/125(45/55) 404A R125/143a/134a(44/52/4) 411A R1270/22/152a 405A R22/152a/142B/C318 (1.5/87.5/11.0)
(45/7/5.5/42.5) 411B R1270/22/152a(3/94/3) 406A R22/600a/142b/(55/4/41) 412A R22/218/142B(70/5/25) 407A R32/125/134a(20/40/40)
표 5. 공비 혼합냉매에 대한 냉매번호 (500번대)
냉매번호 냉매조성(wt.%) 냉매번호 냉매조성(wt.%)
500 R22/152a(73.8/26.2) 506 R31/114(55.1/44.9) 501 R22/12(75.0/25.0) 507A R125/143a(50/50) 502 R22/115(48.8/51.2) 508A R23/116(39/610 503 R23/13(40.1/59.9) 508B R23/116(46/54) 504 R32/115(48.2/51.8) 509A R22/218(44/56) 505 R12/31(78.0/22.0)
표 6. 탄화수소, 산소화합물, 유황화합물 및 질소화합물의 냉매번호 (600번대)
탄화수소 산소화합물
냉매번호 화 학 식 냉매번호 화 학 식
600 H3CH2CH2CH3 610 C2H5OC2H5
600a CH(CH3)3 611 HCOOCH3
유황화합물 질소화합물
냉매번호 화 학 식 냉매번호 화 학 식
620 미정 630 CH3NH3
631 C2H5NH2
표 7. 무기화합물 및 불포화 유기화합물의 냉매번호 (700번대 및 1,000번대)
냉매번호 화 학 식 냉매번호 화 학 식
702 H2 1112a CCl2=cF2
704 He 1113 CClF=CF2
717 NH3 1114 CF2=CF2
718 H2O 1120 CHCl=CCl2
720 Ne 1130 CHCl=CHCl
728 N2 1132a CF2=CH2
732 O2 1140 CHCl=CH2
740 Ar 1141 CHF=CH2
744 CO2 1150 CH2=CH2
744A N2O 1270 CH3CH=CH2
764 SO2
