(La0.8Sr0.2)0.95MnO3/Yttria Stabilized Zirconia 복합체 전극을 이용한 고온 수증기 전기분해 연구
지종섭*·김창희·강이용*·심규성† 한국에너지기술연구원수소제조연구센터
305-343 대전시유성구장동 71-2
*충남대학교화학공학과
305-764 대전시유성구궁동 220 (2005년 5월 27일접수, 2005년 9월 27일채택)
A Study on the High Temperature Steam Electrolysis Using (La0.8Sr0.2)0.95MnO3/Yttria Stabilized Zirconia Composite Electrodes
Jong-Sup Ji*, Chang-Hee Kim, Yong Kang* and Kyu-Sung Sim†
Hydrogen Production Research Center, Korea Institute Energy Research, 71-2, Jang-dong, Yuseong-gu, Daejeon 305-343, Korea
*Department of Chemical Engineering, Chung-nam National University, 220, Gung-dong, Yusung-gu, Daejeon 305-764, Korea (Received 27 May 2005; accepted 27 September 2005)
요 약
고온수증기전기분해의양극물질로이용될수있는 (La0.8Sr0.2)0.95MnO3/yttria-stabilized zirconia(LSM/YSZ) 복합체 전극을 x-ray diffractometry, scanning electron microscopy 그리고 galvanodynamic, galvanostatic polarization method
로연구하였다. 이런목적으로 perovskite-type의 LSM 물질은공침법을이용하여제조하였으며, 8 mol％ YSZ와몰분 율을달리하여복합체전극을합성하였다. LSM/YSZ 복합체전극은평판의 YSZ 전해질에 LSM/YSZ 복합체를스크
린프린팅후 1,100oC에서열처리코팅하여제조하였다. 실험결과로부터 LSM/YSZ 복합체전극의전기화학적특성
은전극을이루는삼상계면의구조와전기분해온도에영향을받는다는것을확인하였다.
Abstract −The (La0.8Sr0.2)0.95MnO3/yttria-stabilized zirconia (LSM/YSZ) composites were investigated as anode materials for high temperature steam electrolysis using X-ray diffractometry, scanning electron microscopy, galvanodynamic and galvanostatic polarization method. For this purpose, the LSMperovskites were fabricated in powders by co-precipitation method and then were mixed with 8 mol％ YSZ powders in different molar ratios. The LSM/YSZ composites were deposited on 8 mol％ YSZ electrolyte disks by means of a screen printing method, followed by sintering at tempera- tures above 1,100oC. From the experimental results, it is concluded that the electrochemical properties of LSM and the LSM/YSZ composites are closely related to their microstructure and operating temperatures.
Key words: High Temperature Steam Electrolysis, Hydrogen Production(La0.8Sr0.2)0.95MnO3, Current Efficiency
1. 서 론
현재주된에너지원으로사용중인화석연료는가격상승및고 갈에따른문제와사용후발생하는 NOX, SOX등과같은대기오염 물질과이산화탄소와같은지구온난화물질의배출때문에이를대 체할청정에너지의필요성이대두되고있다. 그대안으로수소에 너지가미래의청정대체에너지로주목을받고있다. 수소를제조하 는여러방법중에서물의전기분해기술은환경친화적으로수소를 얻을수있는방법으로가장오래된방법이고또한유일하게실용
화된기술이다. 물의전기분해기술로는알칼리수용액전기분해법,
고체고분자전해질이용전기분해법(SPE, solid polymer electrolysis), 고 온수증기전기분해법(HTE, high temperature electrolysis) 등이있 다. 알칼리수용액전기분해법, 고체고분자전해질이용전기분해법 은많은연구가수행되었고상업화에성공하였으나고온수증기전 기분해법은전세계적으로도아직기초연구단계이며, 국내에서도
기초연구가진행되고있다[1-3].
고온수증기전기분해법은고체산화물연료전지(SOFC, solid oxide
fuel cell)의역반응으로써고온에서수증기를전기분해하기때문에저
온에서물을전기분해하는것보다이론전해전압 Uo, rev, 800oC=0.69 V로
Uo, rev, 25oC=1.23 V보다훨씬낮기때문에더욱낮은전력을이용하
†To whom correspondence should be addressed.
E-mail: [email protected]
야한다. 둘째, cell을구성하고있는전해질과전극등은금속이나 세라믹스로구성되어있기때문에이들의물성은 1,000oC 이상에 서상당히안정적이지못하다[4]. 셋째, 향후고온수증기전기분해 의고온의열원은태양광, 원자력고온가스로의핵열 (약 950oC)을 이용할수있으며실제미국 DOE, 일본 JAERI, 한국의 KAERI에 서연구가진행중이다[3].
SOFCs에서 음극으로 많이 사용되고 있는 perovskite-type의
(LaxSr1-x)MnO3은고온에서안정하며높은전기전도성, 빠른전극반
응등의장점이있으므로[5-16], 고온수증기전기분해의양극으로이용
할수있는 (LaxSr1-x)MnO3을양극물질로선정하였다. Perovskite-type의
ABO3중 A-site의여러조성중에서 X를 0.8로고정하고, (La0.8Sr0.2)MnO3
에서 A-site를결핍함으로인해서고온에서전해질 YSZ와의반응
으로생기는중간생성물의생성을막을수있다[17].
본연구에서는 (La0.8Sr0.2)0.95MnO3를고온수증기전기분해에적용 하였다. 전극을단일상으로사용할경우전해가일어날수있는삼상 계면(TPB, three phase boundary)이전해질과접촉하고있는표면에만 국한되므로 TPB-site의증가를위해전해질을일부첨가하여전극물 질과전해질물질조성의변화에따른구조변화와이것이전기분해
cell의전기화학적특성에미치는영향을고찰하였다. 또, 수소를생산 할수있는능력즉, 전류효율에관한연구도수행하였다.
2. 실 험
2-1. 전극제조
(La0.8Sr0.2)0.95MnO3은공침법을이용하여제조하였다(이하 LSM
으로기술함). 출발물질로는 lanthanum nitrate(Aldrich, 99.9％), strontium nitrate(Aldrich, 99.99％), manganse nitrate(Merck, 99.9％)을 사용하여각각의몰비를 0.76, 0.19, 1.00로조절하여 perovskite-type
의분말을합성하였고, 1,200oC에서 5 hr, air 분위기에서열처리하
였다. 열처리를마친분말은에탄올습식볼-밀링공정과 ultra-
sonification을이용하여입도를조절하였다. 입도분석은입도분석기
(D-55743 Idar-Oberstein, Fritsch)로분석하였고, perovskite-type의
LSM 분말이합성되었는지확인하기위해 X-ray diffractometer(D/
Max2000-Ultimaplus, Rigaku)로분석하였다. 준비된 LSM과 YSZ는 몰비로 100 : 0, 80 : 20, 60 : 40, 40 : 60까지변화시켜복합체전 극분말을제조하였다. 네가지복합체전극분말을각각 LSM100, L80Y20, L60Y40, L40Y60으로기술하겠다. 네가지복합체전극 분말은 disk-type의전해질에스크린프린팅을하기위해 Table 1과 같이 paste를제조하였다[18]. 그리고준비된 paste로스크린프린팅 한후 1,100oC, 2 h, air 분위기에서소결하였다.
2-2. 고온수증기전기분해
양극의전기화학적특성을분석하기위해삼전극법을이용하였다. disk-type의전해질시편(THOSO, 두께=0.2 mm)에스크린프린팅 으로동작전극(working electrode) LSM/YSZ 복합체와반대쪽에는 반대전극(counter electrode), 기준전극(reference electrode)으로 Pt paste를코팅하였으며, 작동전극은 1,100oC, 반대전극과기준전극은
1,000oC에서각각 2 h, air 분위기에서열처리를하였다. 열처리가끝 난복합체의구조는 scanning electron microscope으로분석하였다. 복 합체전극의두께는 30-40µm이며, 작동전극과반대전극의면적은
0.385 cm2, 기준전극의면적은 0.0314 cm2이다. 제조된 cell은 Fig. 1에 나타내었으며, 집전체와도선을각각 Pt mesh, Pt wire이다. 전기화학 측정은 Solatron 1480 Multistate으로측정하였다. 전기분해온도는
700-1,000oC이며, 음극에는 Ar +H2O, 양극에는 Ar을공급하였다.
물의분압은 0.45 atm이다. Galvanostatic polarization method에서의인 가전류밀도는 1 A cm-2였고, galvanodynamic polarization method에서 전류밀도는 0-2 Acm-2로측정하였다. 고온수증기전기분해시스템은
Fig. 2에나타내었다.
3. 결과 및 고찰 3-1.전극특성분석
공침법으로합성된 LSM 분말이 perovskite-type으로합성되었는
지확인하기위해 XRD 분석을하였다. 전극으로사용한 LSM은
A-site를결핍한것이므로 A-site를결핍하지않은 perovskite-type의
Fig. 1. Cross-section of the high temperature steam electrolysis cell.
Area of working and counter electrodes are both 0.3850 cm2, and that of reference electrode is 0.0314 cm2.
Table 1. Composition of anode materials pastes for screen printing.
solvent; α-terpineol, binder; ethyl cellulose, dispersant; fish oil plasticizer; PEG+DBP
Weight (％) Pure and composite electrodes 40
α-terpineol 85
ethyl cellulose 7 60
fish oil 2
PEG 3
DBP 3
LSM과비교분석하였으며, 분석결과는 Fig. 3에보였다. (La0.8Sr0.2)MnO3
과 (La0.8Sr0.2)0.95MnO3모두순수한단일상의 perovskite-type임을확 인할수있었다. 전기전도성을가지는단일상의전극물질만사용할 경우전기분해가일어나는 TPB-site가전해질과접촉하는표면에만 국한되므로전해질을일부첨가하게된다. 전해질이첨가되면서
TPB-site가증가하게되며, 전기전도성을가지는전극물질의연결성
을고려하여전극물질을전해질물질보다입자를크게하는것이 일반적이다[2, 15]. 습식볼-밀링공정과 ultra-sonification을이용하 여 LSM과 YSZ의입자를조절하였으며, 결과는 Fig. 4에나타내었 다. LSM과 YSZ의입도분포는약 0.1-3µm이고평균입도는 LSM
과 YSZ가 각각 1.76µm, 0.64µm으로 LSM이 YSZ보다 약 3배 가량평균입도가크다. 입도조절이완료된전극물질 LSM과전해 질 YSZ는 Table 1과같이 paste를제조하여복합체전극을구성하
였다. 복합체전극은 disk-type의전해질에스크린프린팅방법으로
코팅되었고, 1,100oC에서 2 h 동안 air 분위기에서소결되었다. Fig. 5는여러조성의 YSZ 첨가에따른 SEM 분석결과이다. 동일한 조건으로 코팅되어 소결된 (a)LSM100, (b)L80Y20, (c)L60Y40, (d)L40Y60의전극두께는 28-37µm이며, LSM100의경우 YSZ가첨 가되지않아전극두께가 28µm으로가장두께가얇았다. 나머지
YSZ가첨가된복합체전극의경우는전극두께가 35-37µm로소
결이적게일어났음을알수가있다. 이는 YSZ가첨가됨에따라서 전극이뭉치는현상을막아주는것으로생각되고, 뭉침현상이없 어짐으로인해입자들의접촉이면대면으로접촉하지않고점대 점으로접촉하여 TPB-site가많아질것으로예상된다. 또 LSM100
에서는 TPB-site가전해질과전극의표면에만존재하고있지만, 나
Fig. 3. XRD patterns of perovskite-type La0.8Sr0.2MnO3 and A-site defi- ciency perovskite-type (La0.8Sr0.2)0.95MnO3 after calcination at 1,200oC, respectively.
Fig. 4. Particle size distributions of YSZ and (La0.8Sr0.2)0.95MnO3 powders.
The median particle sizes of YSZ and (La0.8Sr0.2)0.95MnO3 pow- der are measured to be 0.64µm, 1.76µm, respectively.

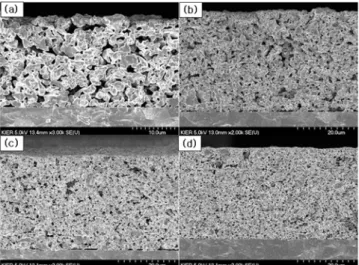

Fig. 5. SEM images of pure and composite electrodes. (a) LSM100, (b) L80Y20, (c) L60Y40, (d) L40Y60.
Fig. 2. Schematic diagram of experimental apparatus.
머지복합체전극에서는 TPB-site가전극전체로확산됨을확인할 수있다. 그래서네가지전극중 YSZ의첨가가증가함에따라 TPB- site가증가함을알수있었고[7, 10], L40Y60은과량의 YSZ첨가로
TPB-site는증가하지만 LSM의연결성이감소하여전기화학적특성
이저하될것으로생각된다[16].
3-2. 고온수증기전기분해
네가지전극은 galvanodynamic polarization method로전기화학 적특성을측정하고, galvanostatic polarization method로수소발생 량과전류효율을계산하였다. 네가지전극은 1,000oC에서수증기
분압 pwater vapor=0.45 atm으로수증기를공급하여전류밀도 0-2 Acm-2
로전류를 스캔하여 galvanodynamic polarization curves를 얻을
수있었고, Fig. 6에나타내었다. 네가지전극모두전류밀도가
증가하면서전기분해전압이증가하는일정한현상을확인할수 있었으며, 1,000oC의 1 Acm-2에서 L60Y40, L80Y20, L40Y60, LSM100순으로 1.23, 1.61, 1.86, 2.29 V로전기화학적특성이우수
함을알수있었다. LSM100은전극의뭉침현상도발생하였지만
전기분해가일어나는 TPB-site가전해질과접촉면에만국한되어전 기화학적특성이낮은것으로생각된다. 나머지복합체전극들은
YSZ 첨가량이증가할수록전기화학적특성이우수하지만, 단
L40Y60은복합체전극중가장낮은전기화학적특성을보였다.
L40Y60은 YSZ가가장많이첨가되어 TPB-site가가장많을것으 로예상하였으나, 과량의 YSZ 첨가로인해 LSM의연결성이떨어 짐과동시에전기전도성이낮아져전류를충분히공급하지못한것 으로생각된다[16]. 이는 Fig. 5의결과와일치하며, 최적의복합체
전극의조성은 L60Y40임을확인하였다.
최적의복합체전극으로판단이되는 L60Y40으로고온수증기
전기분해의작동온도를알아보기위해 Fig. 7에서와같이온도를 달리하여 galvanodynamic polarization curves의특성을알아보았
다. Fig. 7은 700-1,000oC에서의전기화학적특성을보여주며, 전 류밀도는 0-2 Acm-2로스캔하였고, 수증기분압 pwater vapor=0.45 atm으로수증기를공급하였다. Fig. 7의결과에서와같이 L60Y40
은온도가증가함에따라전기분해전압이낮아짐을확인할수있 었고, 700oC에서의전기분해전압이 800oC이상의온도에서보다
큰 차이로낮은것을확인할수있었다. 따라서 galvanodynamic
polarization curves로본고온수증기전기분해에서의작동온도는
800o-1,000oC로생각이된다.
복합체전극 L60Y40의온도에따른수소발생량과전류효율에대
해고찰하기위해서앞에서언급한바와같이 galvanostatic polarization method를이용하였고, 전기분해온도는 500o-1,000oC에서수행하였 다. 전류밀도는 1 Acm-2로고정하였고, 수증기분압 pwater vapor=0.45 atm
으로수증기를공급하여수소발생량을측정하였다. 실험결과는
Fig. 8에나타내었다. 수소발생량이 600oC부터크게증가하는것
을확인할수있었지만, 800oC를기준으로해서수소발생량은큰
차이를보인다. 즉 galvanostatic polarization method에서의수소발 생량 측정결과로고온수증기전기분해의작동온도는 800oC- 1,000oC로생각이되며, Fig. 7의온도에따른 galvanodynamic polarization curves 결과와일치한다. Fig. 8에서 800oC 이전에서는수소발생량 이급격하게증가하다가 800oC 이상에서는수소발생량이큰변화 가없음을알수있다. 1,000oC에서수소발생량은 1 Acm-2의전류 밀도에서 6.62 cc min-1로 Faraday's law에의한이론적인 6.96 cc min-1
보다조금낮은발생량을보였다. 800oC 이상에서는전류효율이 90％ 이상이며 1,000oC에서의전류효율은 95.2％이다.
이상의결과를살펴볼때수소제조를위한고온수증기전기분해
에서양극으로사용한복합체전극은충분한 TPB-site를위해 YSZ
의첨가량이중요하며, YSZ가과량으로첨가되면 LSM의연결성이

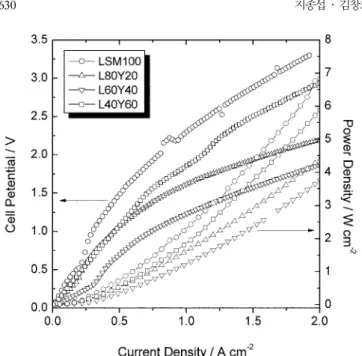

감소하여전기화학적특성이감소함을알수있었다. Fig. 6. Galvanodynamic polarization curves measured on pure and
composite electrodes during steam electrolysis at temperature 1,000oC with steam feed (pwater vapor= 0.45 atm).
Fig. 7. Galvanodynamic polarization curves measured on L60Y40 composite electrode at various steam electrolysis temperatures from 700 to 1,000oC during steam electrolysis with steam feed (pwater vapor=0.45 atm).
4. 결 론
이상의고온수증기전기분해실험결과로부터다음과같은결론을 얻을수있었다. 고온수증기전기분해의양극으로사용할수있는
(La0.8Sr0.2)0.95MnO3은 1,200oC에서열처리하여단일상의 perovskite- type임을확인하였고, (La0.8Sr0.2)0.95MnO3/YSZ 복합체전극의최적 조건은 three phase boundary-site와 (La0.8Sr0.2)0.95MnO3의연결성을 고려했을 때 공침법으로 제조된(La0.8Sr0.2)0.95MnO3에 YSZ가
40 mol％첨가되었을때전기화학적특성이 1 A cm-2,1,000oC에 서 1.23 V로제일우수한것으로확인되었다. 또한, 고온전기분해조 작온도는 galvanodynamic polarization method와수소발생량측정실 험결과로볼때 800oC-1,000oC로생각되며, L60Y40의수소발생량 은 1,000oC에서 6.62 cc min-1로전류효율이 95.2％에이른다.
감 사
이논문은과학기술부의지원으로수행하는 21세기프론티어연 구개발사업(수소에너지사업단)의일환으로수행되었습니다.
