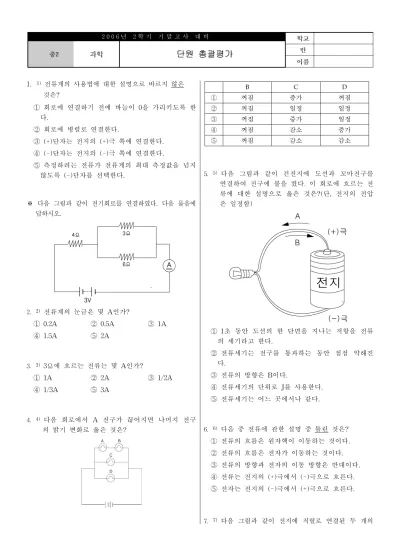

단원 총괄평가

2 0 0 6 년 2 학 기 기 말 고 사 대 비 학교

중2 과학

단원 총괄평가

이름

1. ¹⁾ 전류계의 사용법에 대한 설명으로 바르지 않은 것은?

① 회로에 연결하기 전에 바늘이 0을 가리키도록 한 다.

② 회로에 병렬로 연결한다.

③ (+)단자는 전지의 (+)극 쪽에 연결한다.

④ (-)단자는 전지의 (-)극 쪽에 연결한다.

⑤ 측정하려는 전류가 전류계의 최대 측정값을 넘지 않도록 (-)단자를 선택한다.

※ 다음 그림과 같이 전기회로를 연결하였다. 다음 물음에 답하시오.

2. ²⁾ 전류계의 눈금은 몇 A인가?

① 0.2A ② 0.5A ③ 1A

④ 1.5A ⑤ 2A

3. ³⁾ 3Ω에 흐르는 전류는 몇 A인가?

① 1A ② 2A ③ 1/2A

④ 1/3A ⑤ 3A

4. ⁴⁾ 다음 회로에서 A 전구가 끊어지면 나머지 전구 의 밝기 변화로 옳은 것은?

B C D

① 꺼짐 증가 꺼짐

② 꺼짐 일정 일정

③ 꺼짐 증가 일정

④ 꺼짐 감소 증가

⑤ 꺼짐 감소 감소

5. ⁵⁾ 다음 그림과 같이 건전지에 도선과 꼬마전구를 연결하여 전구에 불을 켰다. 이 회로에 흐르는 전 류에 대한 설명으로 옳은 것은?(단, 전지의 전압 은 일정함)

① 1초 동안 도선의 한 단면을 지나는 저항을 전류 의 세기라고 한다.

② 전류세기는 전구를 통과하는 동안 점점 약해진 다.

③ 전류의 방향은 B이다.

④ 전류세기의 단위로 J를 사용한다.

⑤ 전류세기는 어느 곳에서나 같다.

6. ⁶⁾ 다음 중 전류에 관한 설명 중 틀린 것은?

① 전류의 흐름은 원자핵이 이동하는 것이다.

② 전류의 흐름은 전자가 이동하는 것이다.

③ 전류의 방향과 전자의 이동 방향은 반대이다.

④ 전류는 전지의 (+)극에서 (-)극으로 흐른다.

⑤ 전자는 전지의 (-)극에서 (+)극으로 흐른다.

7. ⁷⁾ 다음 그림과 같이 전지에 직렬로 연결된 두 개의

전구가 있다. 전구의 밝기를 바르게 설명한 것은?

① 전자는 A에서 B로 이동하므로 A가 더 밝다.

② 전자는 A에서 B로 이동하지만 B가 더 밝다.

③ 전류는 A에서 B로 흐르므로 A가 더 밝다.

④ 전류는 B에서 A로 흐르므로 B가 더 밝다.

⑤ 전류는 일정하므로 A와 B의 밝기는 같다.

8. ⁸⁾ 다음 물레방아를 돌리기 위한 장치이다. 이 장치 를 전기 회로에 비유하려고 한다. 바르게 비유된 것은?

물레방아 장치 전기 회로

① 펌프 스위치

② 파이프 전자

③ 벨브 건전지

④ 물레방아 꼬마전구

⑤ 물의 흐름 도선

9. ⁹⁾ 다음은 저항 A, B, C에 걸리는 전압과 전류의 관 계를 나타낸 것이다. 옳은 것은?

① 저항을 지나는 전류의 세기는 모두 같다.

② 저항에 걸리는 전압의 크기는 모두 같다.

③ 저항의 크기는 C>B>A 순서이다.

④ 같은 전압에서 흐르는 전류는 B가 가장 크다.

⑤ 새 도선의 원자핵 배열정도는 모두 같다.

10.¹⁰⁾ 다음과 같은 회로에서 전류계에 흐르는 전류는 몇 A인가?

① 15/16A ② 2A ③ 3A

④ 4A ⑤ 5A

11.¹¹⁾ (가)의 전기 기구를 (나)의 기구들과 비유한 것 이다. 바르게 짝지어진 것은?

① 전지 - 펌프 ② 꼬마전구 - 물통

③ 도선 - 벨브 ④ 전압 - 물의 흐름

⑤ 전류 - 물높이

12.¹²⁾ 다음은 꼬마전구에 전지를 연결한 회로이다. 다 음 설명 중 옳은 것은?

① 전류의 방향은 B이다.

② 전류는 원자핵이 (+)극에서 (-)극으로 이동하는 것 이다.

③ 전자는 (-)극에서 밀려나와 (+)극으로 끌려 들어 간다.

④ 도선에 전류가 흐를 때, 도선 속의 원자핵과 전 자가 모두 움직인다.

⑤ 꼬마전구에 불이 들어오는 이유는 꼬마전구에서 전자가 없어지기 때문이다.

13.¹³⁾ 다음 중 전기기구가 회로에 바르게 연결된 것은?

14.¹⁴⁾ 회로에 전류계를 연결하여 스위치를 닫았더니 바늘이 다음과 같이 가리켰다. 어떤 조치를 취해 야 하는가?

① 전류계에 연결된 전선의 극을 서로 바꾸어 연결한 다.

② 50mA 범위까지 잴 수 있는 다른 전류계로 바꾼 다.

③ 500mA에 연결된 전선을 5A로 옮긴다.

④ (+)에 연결된 전선을 5A로 옮긴다.

⑤ 눈금의 아래쪽 숫자를 읽는다.

15.¹⁵⁾ 4개의 저항이 그림과 같이 연결된 전기 회로가 있다. (가)~(마) 중에서 가장 큰 전류가 흐르는 곳 은?

① (가) ② (나) ③ (다)

④ (라) ⑤ (마)

16.¹⁶⁾ 다음 그림은 전기회로에 전류의 흐름을 물의 흐 름에 비유한 것이다. 그림(가)와 (나)의 요소들 중 역할이 비슷한 것끼리 짝지어지지 않은 것은?

① 파이프 - 도선 ② 수압 - 전압

③ 벨브 - 스위치 ④ 물분자 - 전자

⑤ 물레방아 - 꼬마전구

17.¹⁷⁾ 다음 중 도선에 전원장치를 연결하여 전류를 흐 르게 하였을 때, 도선 내부의 전자와 원자핵의 운 동모형으로 옳은 것은?(단, (+)는 원자핵, ∙는 전 자이다.)

18.¹⁸⁾ 다음은 같은 전지와 전구를 여러 가지 방법으로 연결한 것이다. 전구의 밝기가 가장 밝은 회로(A) 와 가장 어두운 회로(B)를 각각 고르시오.

󰋯가장 밝은 회로(A) :

󰋯가장 어두운 회로(B) :

19.¹⁹⁾ 다음은 건전지에 꼬마 전구를 연결하여 전류를 흐르게 한 것이다. 이 때 A와 B 방향으로 이동하 는 것을 바르게 나타낸 것은?

A B

① 전류 전자

② 전자 전류

③ 전류 전류

④ 전자 원자핵

⑤ 원자핵 원자핵

20.²⁰⁾ 다음은 전류에 대한 설명이다. 옳지 않은 것은?

① 전자에 의한 (+)전하의 흐름을 전류라고 한다.

② 도선을 이용하여 전류가 흐를 수 있는 길을 만든 것을 전기회로라고 한다.

③ 전류의 단위는 A(암페어)를 사용한다.

④ 크리스마스트리의 전구가 스위치를 켜는 순간 동 시에 불이 켜지는 이유는 도선 속에 있는 전자가 동시에 움직이기 때문이다.

⑤ 전류의 세기는 전류계로 측정한다.

21.²¹⁾ 전류의 흐름을 물의 흐름에 비유할 때 바르게 연결된 것은?

① 펌프 - 전압계 ② 벨브 - 스위치

③ 물레방아 - 전지 ④ 물분자 - 원자핵

⑤ 파이프 - 저항

22.²²⁾ 다음 그림은 전기 회로도와 물의 흐름을 비교한 것이다. 그림(가)와 (나)에서 서로 바르게 짝지어 진 것은?

① 도선 - 물의 흐름 ② 스위치 - 파이프

③ 물의 높이 - 전압 ④ 전지 - 물레방아

⑤ 꼬마전구 - 벨브

23.²³⁾ 다음 그림은 도선 속의 원자핵과 전자를 나타낸 것이다. 이에 대한 설명으로 옳은 것은?(단, 화살 표는 전자의 이동방향이다.)

① 전류의 이동방향은 B→A이다.

② (가)는 A의 방향으로 이동한다.

③ A는 (+)극, B는 (-)극에 연결되어 있다.

④ 위 그림은 전류가 흐르지 않는 상태이다.

⑤ 전류의 방향과 전자들의 이동방향은 서로 같다.

24.²⁴⁾ 다음은 도선의 단면이다. 옳은 것은 무엇인가?

① 전류가 흐르고 있는 상태이다.

② 전류는 왼쪽에서 오른쪽으로 흐른다.

③ ㉠은 원자이다.

④ ㉡은 (+)극에서 (-)극으로 이동한다.

⑤ A는 (+)극과 연결되어 있고 B는 (-)극과 연결되어 있다.

25.²⁵⁾ 물의 흐름과 전자를 비교하는 그림이다 설명이 틀린 것은?

① 펌프는 건전지와 같은 역할을 한다.

② 펌프가 물을 계속 순환시키듯이 건전지는 전류를 흐르게 한다.

③ 물의 흐름은 전자의 이동이다.

④ (+)전하의 흐름이 전류이다.

⑤ 펌프기 물을 빨아들여 다른 쪽으로 밀어내듯이 건전지는 (+)극에서 전자들을 끌어당기고 (-)극에 서 밀어낸다.

26.²⁶⁾ 전류에 대한 설명으로 옳은 것은?

① 원자핵의 흐름을 전류라 한다.

② 전류의 방향은 전지의 (-)극에서 (+)극으로 흐른 다.

③ 전류가 흐르지 않을 때 전자들은 움직이지 않는 다.

④ 전류의 방향과 전자의 방향은 같다.

⑤ 전류의 단위로 A, mA를 사용한다.

27.²⁷⁾ 다음 중 전류에 대한 설명으로 틀린 것은?

① 전자는 (-)에서 (+)로 흐른다.

② 보통의 경우 도선에서는 전자가 이동한다.

③ 전류의 방향은 (-)에서 (+)쪽으로 향한다.

④ 전류를 흐르게 하는 역할을 하는 것이 전압이다.

⑤ 전류를 방해하는 역할을 하는 것이 저항이다.

※ 다음 준비물을 보고 물음에 답하시오.

28.²⁸⁾ 회로를 올바른 순서대로 연결한 것은?(참고: 화 살표는 순서이고, +표시는 연결을 뜻한다.)

① (바)+(라) → (다)+(사) → (아)+(나) → (가)+

(마)

② (바)+(라) → (다)+(사)+(나) → (아)+(가)+

(마)

③ (바)+(나) → (가)+(사)+(라) → (다)+(아)+

(마)

④ (바)+(사) → (아)+(나)+(라) → (가)+(다)+

(마)

⑤ (바)+(나)+(라)+(사) → (가)+(다)+(아)+(마)

29.²⁹⁾ 다음과 같은 전지에 같은 저항의 전자들을 여러 방법으로 연결한 것이다.

각 전구 밝기의 크기를 옳게 나타낸 것은?

① A>B=C>D=E ② A>D=E>B=C

③ A>C>B>DE= ④ A>B=C=D=E

⑤ A=D=E>B=C

30.³⁰⁾ 다음은 전류에 대한 설명이다. 다음 중 옳지 않 은 것은?

① 전선에 전류가 흐르려면 전선 양단에 전압이 가 해져야 한다.

② 전류는 전지 (+)극에서 전지 (-)극으로 흐른다.

③ 1A란 1초 동안에 6.25×10^18개의 전자가 지나갈 때의 전류의 세기이다.

④ 10A란 10초 동안에 6.25×10¹⁹개의 전자가 이동할 때의 전류의 세기이다.

⑤ 전류의 세기는 전압이 같아도 전선의 종류에 따 라 다르다.

31.³¹⁾ 다음 회로를 보고 답하시오.

위 회로의 꼬마전구를 더 흐리게 하는 방법은?

① 니크롬선(저항)을 1개 더 병렬로 연결한다.

② 전지를 1개 더 직렬로 연결한다.

③ 전지를 1개 더 병렬로 연결한다.

④ 전구의 필라멘트를 가느다란 것으로 바꾼다.

⑤ 전구 쪽에도 전압계를 연결한다.

32.³²⁾ 전구를 가장 밝게 할 수 있는 경우는?

① 1A의 세기로 도선 단면을 전자가 1초 동안 지나갈 때

② 1초 동안 도선 단면을 지나간 전하량이 1C일 때

③ 10초 동안 6.25×10¹⁸개의 전자가 도선 단면을 통 과할 때

④ 1초 동안 6.25×10¹⁸개의 전자가 도선 단면을 통 과 할 때

⑤ 0.1초 동안 도선 단면을 통과한 전하량이 1C일 때

33.³³⁾ 다음 그림은 두 개의 니크롬선 (가), (나)를 사용 하여 니크롬선에 걸린 전압과 전류의 관계를 나 타낸 그래프이다. 이에 대한 설명으로 옳지 않은 것은?

① 그래프의 기울기는 저항을 나타낸다.

② (가)의 저항은 0.1Ω이다.

③ 저항의 크기는 (가)〉(나)이다.

④ (가)와 (나)의 저항의 크기는 3배의 차이가 난다.

⑤ (가)와 (나)의 전류의 흐름을 방해하는 정도가 다르 다.

34.³⁴⁾ 다음 그림(가)와 (나)는 전류의 흐름과 물의 흐 름을 비교한 것이다. (가)와 (나)에서 비슷한 역할 을 하는 것끼리 알맞게 짝지어진 것은?

① 전구 - 물높이 ② 전지 - 펌프

③ 원자핵 - 물분자 ④ 스위치 - 물레방아

⑤ 도선 - 수도꼭지

35.³⁵⁾ 다음 그림에서 스위치를 닫았을 때에 대한 친구 들의 설명으로 옳은 것을 모두 고르시오.

① 윤호 : 전류의 방향은 A→B야.

② 재중 : 전지의 방향을 바꾸면 전류는 B→A로 흘 러.

③ 준수 : 아니야, 전자의 이동 방향이 A→B야.

④ 유천 : 전류의 세기는 C〉D야.

⑤ 창민 : 전류의 세기는 어디에서나 같아.

36.³⁶⁾ 다음의 괄호 안에 알맞은 말을 찾으시오.

<보기>

인체에 전류가 흘러 생리적으로 변화를 일으키는 일을 ( ㉠ )이라고 하고, 전류가 회로 밖으로 흐르 는 현상을 ( ㉡ )이라고 한다.

㉠ ㉡

① 누전 정전

② 감전 누전

③ 누전 감전

④ 정전 감전

⑤ 감전 정전

37.³⁷⁾ 다음의 그림은 물통에서 물의 흐름을 나타낸 것이 다. 물의 흐름과 전기 회로의 연결이 옳은 것은?

물의 흐름 전기 회로의 연결

① 수압 저항

② 펌프 전류

③ 파이프 도선

④ 벨브 전압

⑤ 물의 흐름 전자

38.³⁸⁾ 다음 중 전류의 흐름과 전자의 이동 방향에 대 한 설명으로 옳지 않은 것은?

① 전류는 (+)극에서 (-)극으로 흐른다.

② 전자는 (-)극에서 (+)극으로 이동한다.

③ 전류의 방향과 전자의 이동 방향은 반대이다.

④ 전류는 (+)전하를 띤 전자의 이동 현상이다.

⑤ 전자가 발견되기 전에 전류의 방향을 정하였다.

39.³⁹⁾ 같은 종류의 전구를 사용하여 다음과 같이 연결 하였다. 밝기가 같은 전구끼리 묶은 것은?

① A, B, C ② A, C, E ③ A, D, E

④ B, C, D, E ⑤ A, B, C, D, E

40.⁴⁰⁾ 다음 전기 회로에서 전자의 이동 방향과 전류의 방향을 옳게 나타낸 것은?

전자의 이동 방향 전류의 방향

① A A

② B B

③ A B

④ B A

⑤ A → B B → A

41.⁴¹⁾ 다음 그림은 물의 흐름과 전류의 비교 모형이다.

비슷한 역할을 하는 것끼리 잘못 짝지은 것은?

① 흐르는 물 - 전류

② 물펌프 - 전지

③ 물레방아 - 전구

④ 물통 - 전지 끼우개

⑤ 파이프(수도관) - 도선

42.⁴²⁾ 다음 그림 (가)와 (나)는 도선 속의 전자의 운동 을 나타낸 모형이다. 다음 중 분석한 내용이 옳지 않은 것은?

① (가)에서는 전류가 흐르지 않는다.

② (나)에서는 (-)극이 왼쪽이다.

③ 전류가 흐르지 않을 때는 전자는 정지해 있다.

④ (나)에서는 전류가 오른쪽에서 왼쪽으로 흐른다.

⑤ 전류가 흐를 때는 전자가 규칙적으로 이동한다.

43.⁴³⁾ 다음은 전류에 대한 설명이다. 옳지 않은 것은?

① 전류는 전자가 (-)극에서 (+)극으로 이동하는 것 이다.

② 전류의 단위는 A또는 mA를 사용한다.

③ 전류의 흐름과 전자의 이동방향은 같다.

④ 전지를 직렬로 연결하면 도선에는 흐르는 전류의 세기는 커진다.

⑤ 전류의 세기는 일정시간 동안 도선의 단면을 통 과한 전자의 수로 나타낸다.

44.⁴⁴⁾ 전류에 대한 설명 중 잘못된 것은?

① 스위치가 열려 있으면 도선 내의 전자들이 정지 해 있다.

② 전류의 세기는 전압의 세기와 비례한다.

③ 전류의 단위는 암페어(A)를 사용한다.

④ 전류의 방향은 (+)극에서 (-)극으로 향한다.

⑤ 전류계는 회로에 직렬로 연결한다.

45.⁴⁵⁾ 원자의 전기적 성질에 대한 설명 중 옳지 않은 것은?

① 원자는 원자의 중심부에 있는 원자핵 주위를 도 는 (-)전하를 가진 전자를 잃기만 한다.

② 원자핵은 (+)전하를 띤 입자로 이루어져 있다.

③ 원자는 원자핵의 (+)전하량과 (-)전하량이 같아 전체적으로 전기를 띠지 않는다.

④ 원자의 중심부에 있는 원자핵 주위를 전자들이 돌고 있다.

⑤ 물질을 이루고 있는 원자가 전자를 잃거나 얻을 때 물체는 대전된다.

46.⁴⁶⁾ (-)대전체를 공기 중에 놓아두면 전기의 성질이 없어진다. 그 이유를 바르게 설명한 것은?

① 공기 중에 있던 원자핵이 대전체로 들어가기 때 문

② 공기 중에 있던 전자가 대전체로 들어가기 때문

③ 대전체에서 (-)전하가 공기 중으로 나오기 때문

④ 대전체에서 (+)전하가 공기 중으로 나오기 때문

⑤ 대전체의 (+)전하가 저절로 사라지기 때문

47.⁴⁷⁾ 원자번호 11인 ( )은 (+)전하를 11개 가지고 있다면 전자는 몇 개 가지고 있을까?

48.⁴⁸⁾ 다음 중 전류에 대한 설명으로 옳지 않은 것은?

① 도선에 흐르는 전류는 (+)전하가 이동하는 것이 다.

② 전류의 이동 방향은 전자의 이동방향과 다르다.

③ 전하의 흐름을 전류라고 한다.

④ 전자는 (-)극에서 (+)극으로 이동한다.

⑤ 1A는 1초 동안 전자 6.25 × ₁₀¹⁸개가 이동했을 때의 전류의 세기이다.

49.⁴⁹⁾ 다음은 전류를 물의 흐름에 비유한 것이다. 다음 중 서로 잘못 연결된 것은?

① 펌프 - 건전지 ② 흐르는 물 - 전류

③ 수압 - 전압 ④ 밸브 - 저항

⑤ 물레방아 - 전구

50.⁵⁰⁾ 다음 그림에 대한 설명 중 옳지 않은 것은?

① 전자의 이동방향은 b방향이다.

② 전류의 이동방향은 a방향이다.

③ ○+ 전하인 원자핵은 전자와 반대로 움직인다.

④ 스위치를 열면 도선에 전자가 흐르지 않는다.

⑤ 건전지가 계속 (+)극에서 전자를 끌어당기고 (-) 극에서는 밀어낸다.

51.⁵¹⁾ 도체에 대한 설명으로 옳은 것은?

① 원자핵의 인력이 강해서 전자들이 움직일 수 없 다.

② 원자핵과 전자의 충돌이 작아 전류가 잘 흐르는 물질이다.

③ 주로 고무, 종이, 플라스틱 등이 있다.

④ 전기저항이 매우 큰 물질이다.

⑤ 절연체라고 하기도 한다.

52.⁵²⁾ 다음 중 전기 기구와 회로도에 사용하는 기호가 바르게 연결된 것은?

53.⁵³⁾ 다음은 전류에 대한 설명이다. 옳지 않은 것은?

① 전선을 통하여 흐르는 전기의 흐름을 전류라고 한다.

② 전류의 단위는 암페어이다.

③ 전자는 (+)극에서 (-)극으로 이동한다.

④ 도선 내에서 양성자가 이동하므로 전류가 흐른 다.

⑤ 전류가 흐르는 방향은 전자의 이동 방향의 반대 방향이다.

54.⁵⁴⁾ 다음은 전류에 대한 설명이다. 바르지 못한 것 은?

① 전하의 흐름을 전류라 한다.

② 고체물질에서 전하의 운반체는 전자이다.

③ 전자가 이동할 수 없는 액체나 진공에서는 전류 가 흐르지 않는다.

④ 1A는 _6.25×10¹⁸개/초의 전하가 통과할 때의 전류

의 세기이다.

⑤ 1초 동안에 어느 한 단면을 지나는 전하의 양을 전류의 세기라 한다.

55.⁵⁵⁾ 다음은 전류에 대한 설명이다. 바르지 못한 것 은?

① 전하의 흐름을 전류라 한다.

② 고체물질에서 전하의 운반체는 전자이다.

③ 전자가 이동할 수 없는 액체나 진공에서는 전류 가 흐르지 않는다.

④ 1A는 _6.25×10¹⁸개/초의 전하가 통과할 때의 전류 의 세기이다.

⑤ 1초 동안에 어느 한 단면을 지나는 전하의 양을 전류의 세기라 한다.

56.⁵⁶⁾ 전류와 전자의 이동에 대한 설명 중 옳은 것은?

① 전류는 원자핵의 이동현상이며, 전자의 이동과는 관계없다.

② 전자의 이동을 알기 전에 전기적 현상을 설명하 기 위하여 전류의 방향을 정하였다.

③ 전자는 전지내부에서만 움직이고, 도선에서는 전 류만 흐른다.

④ 전류는 전지의 (-)극에서 (+)극으로 흐른다.

⑤ 전류의 단위로는 A, mA를 사용하며 1A는 100mA 이다.

57.⁵⁷⁾ 회로를 다음 그림에 비유할 때, 자연스럽게 짝지 어지지 않은 것은?

① 펌프 - 전지 ② 물레방아 - 전구

③ 수압 - 전압 ④ 물의 흐름 - 전류

⑤ 벨브 - 도선

58.⁵⁸⁾ 같은 전지 2개와 같은 전구 2개를 이용하여 다 음과 같이 여러 형태의 전기 회로를 구성했을 때, 전구가 가장 밝은 회로는 어느 것인가?

① (가) ② (나)

③ (다) ④ (라)

⑤ 모두 밝기가 같음

59.⁵⁹⁾ 다음 그림은 도선 속의 원자핵과 전자를 나타낸 것이다. 이에 대한 설명으로 옳은 것은?(단, 화살 표는 전자의 이동 방향이다.)

① B는 (-)극에 연결되었다.

② ㉠은 전자이고, ㉡은 원자핵이다.

③ ㉠은 전류의 방향으로 이동한다.

④ 전류가 흐를 때 전자는 B에서 A로 일제히 이동 한다.

⑤ 전류는 B에서 A로 흐른다.

60.⁶⁰⁾ 다음 그림은 물의 흐름을 나타낸 것이다. 다음 중 물의 흐름을 전기에 비유할 때 바른 것은?

파이프 펌프 물높이 차 물레방아 벨브

① 도선 전압 전지 스위치 전기기구

② 도선 전압 전지 전기기구 스위치

③ 도선 전지 전압 전기기구 스위치

④ 전기기구 전지 전압 도선 스위치

⑤ 도선 전지 전압 스위치 전기기구

※ 한 가정에서 220V의 콘센트에 저항이 각각 100Ω, 200 Ω 인 전기 기구 2개를 연결하였다. 다음 물음에 답하시 오.

61.⁶¹⁾ 콘센트에 흐르는 전류는 얼마인가?

① 2.2mA ② 3.3A ③ 2.2A

④ 3.3mA ⑤ 4.5mA

62.⁶²⁾ 전기 사용에 관한 설명으로 옳은 것은?

① 콘센트에 100㎘의 전기 기구만 연결하면 콘센트 에 흐르는 전류의 세기는 3.3mA이다.

② 콘센트에 전기 기구를 연결하면 할수록 전류 세 기가 감소한다.

③ 콘센트에 전기 기구를 많이 연결해도 모두 병렬 연결이 되기 때문에 일정한 전류가 흘러 안전하 다.

④ 여러 개의 전기 기구를 병렬로 연결하면 전체 저항 은 병렬 연결된 저항 중 가장 작은 저항값보다 커진 다.

⑤ 콘센트에 전기 기구를 여러 개 연결해도 모두 병렬 연결이 되기 때문에 어느 것이나 일정한 전압이 걸 린다.

63.⁶³⁾ 다음 그림과 같은 전기회로에 전류 a, b, c, d가 흐 르고 있다. 이 회로에 흐르는 전류관계를 옳게 설명 한 것은?(두 전구의 저항관계는 b>c이다.)

① a=d>b>c ② a=d>c>b

③ a=b=c=d ④ a=d<b<c

⑤ a>d>b=c

64.⁶⁴⁾ 굵기와 재질이 같은 도선 A, B, C를 이용하여 전 압과 전류의 관계를 조사하였더니 다음 그래프와 같 았다. 세 도선의 길이를 바르게 비교한 것은?

① A>B>C ② A>C>B ③ B>A>C

④ C>A>B ⑤ C>B>A

65.⁶⁵⁾ 구리로 만든 어떤 도선에 2A의 전류가 흐르고 있다. 이 도선의 길이를 2배로 하고 도선의 반지 름도 2배로 한다면 전류는 몇 A가 흐르겠는가?

① 1A ② 2A ③ 16A

④ 4A ⑤ 8A

66.⁶⁶⁾ 다음 그래프에서 기울기는 무엇을 나타낸 것이 며, 전류가 가장 잘 흐르는 것은 무엇인지 차례대 로 연결한 것은?

① R, 은 ② 1/R, 은 ③ R, 금

④ 1/R, 금 ⑤ R, 구리

67.⁶⁷⁾ 다음은 전류에 대한 설명이다. 옳지 않은 것은?

① 전하의 흐름을 전류라 한다.

② 전류의 단위는 A, mA를 사용한다.

③ 1A는 1초 동안에 1C의 전하가 이동할 때의 전류 의 세기이다.

④ 전류는 (-)극에서 (+)극으로 흐른다.

⑤ 전류는 전류계로 측정하는데 전류계는 회로에 직 렬로 연결한다.

68.⁶⁸⁾ 전류계의 사용법으로 옳지 않은 것은?

① 전류계의 (+)단자는 전원 장치의 (-)극 쪽에, (-) 단자는 (+)극 쪽에 연결한다.

② 교류용 전류계인지 직류용 전류계인지 확인한다.

③ 전류계를 전원 장치에 직접 연결하지 않는다.

④ 전류계에 표시된 측정 최대값이 큰 (-)단자부터 연결한다.

⑤ 회로에 직렬로 연결한다.

69.⁶⁹⁾ 똑같은 꼬마전구 두 개를 오른쪽 그림과 같이 연결한 다음 전류를 흘려주었다. 다음 설명 중 옳 지 않은 것은?

① 두 전구의 밝기는 같다.

② a점과 d점의 전류의 세기는 같다.

③ 두 전구에 흐르는 전류의 전류의 세기는 같다.

④ d점의 전류의 세기는 b점과 c점의 전류의 합과 같 다.

⑤ 전하가 전구를 통과하면서 불을 켜면 그 양이 줄 어든다.

70.⁷⁰⁾ 다음 설명 중 옳지 않은 것은?

① 직렬연결 회로에서는 한 개의 전구가 끊어지면 전류가 흐르지 않는다.

② 병렬연결 회로에서는 한 개의 전구가 끊어지더라 도 다른 전구는 아무런 영향을 받지 않는다.

③ 직렬연결 회로에서 전구 한 개를 더 연결하면 각

전구의 밝기는 줄어든다.

④ 병렬 연결 회로에서 전구 한 개를 더 연결하면 각 전구의 밝기는 밝아진다.

⑤ 병렬연결 회로에서 전구 한 개를 더 연결하면 회 로 전체의 저항은 감소한다.

71.⁷¹⁾ 물질을 구성하는 입자가 띤 전기적 성질을 일컫 는 말은?

① 대전 ② 전자 ③ 전류

④ 방전 ⑤ 전하

72.⁷²⁾ 다음은 전기 회로의 도선 안을 지나는 전자를 나타낸 것이다. 이에 대한 설명으로 옳지 않은 것 을 고르시오.

① 전지가 연결되어 있을 때의 도선내의 모습이다.

② A는 전자의 (-)극, B는 전지의 (+)극과 연결되어 있다.

③ 전자들은 전원에서 차례대로 나와서 흐르는 것이 다.

④ 전류의 방향은 B에서 A방향이다.

⑤ 전압이 커지면 흐르는 전하의 양도 많아진다.

73.⁷³⁾ 전류에 대한 설명 중 옳은 것을 고르시오.

① 전류는 (-)극에서 (+)극으로 흐른다.

② 전자는 (+)극에서 (-)극으로 이동한다.

③ 1초 동안에 도선의 한 단면을 지나는 전하의 양 이며 단위는 A이다.

④ 1A는 100mA와 같다.

⑤ 전류가 흐르지 않을 때에도 도선 속의 전자는 일 정한 방향으로 움직인다.

74.⁷⁴⁾ 어떤 전류계의 단자를 그림(가)와 같이 연결했을 때 전류계의 눈금이 (나)와 같았다. 다음 설명 중

옳은 것을 고르시오.

① 전지의 극을 바꿔도 전류계의 바늘은 같은 곳을 가리킨다.

② 대략 0.9A의 전류가 흐른다면, (-)극을 전류계의 500mA 단자에 연결한다.

③ 전류계는 측정하려는 부분에 병렬 연결한다.

④ 전류계가 작동하는지 여부는 전지에 직접 연결하 여 확인한다.

⑤ (-)극을 500mA단자에 연결 했을 때, 회로에 흐 르는 전류의 세기는 약 150mA이다.

75.⁷⁵⁾ 도선에 전류가 흐를 때 실제로 이동하는 입자와 그 방향이 바르게 짝지어진 것은?

입 자 방 향

① 전자 (+) → (-)

② 전자 (-) → (+)

③ 원자핵 (+) → (-)

④ 원자핵 (-) → (+)

⑤ 실제로 이동하는 입자는 없다.

76.⁷⁶⁾ 다음 그림(가)와 같은 전기회로를 회로도 (나)로 나타내었다. 이 회로도 (나)에서 옳지 않은 것은?

① ㉠ ② ㉡ ③ ㉢

④ ㉣ ⑤ ㉤

77.⁷⁷⁾ 다음의 전기회로의 회로도로 옳게 나타낸 것은?

78.⁷⁸⁾ 어떤 전구를 220V에 연결하였더니 2.0A의 전류 가 흘렀다. 이 전구를 110V에 연결하면 전구에는 몇 A의 전류가 흐르는가?

① 0.5A ② 1A ③ 2A

④ 4A ⑤ 10A

79.⁷⁹⁾ 다음 그림 중 전류가 흐르고 있는 도선의 내부 모형으로 옳은 것은?(단, ●은 원자, ○은 전자를 나타냄)

80.⁸⁰⁾ 그림과 같은 회로에서 전류의 방향과 전자의 이 동 방향으로 바른 것은?

① ② ③ ④ ⑤

전류의 방향 (ㄱ) (ㄴ) (ㄴ) (ㄱ) (알수없음) 전자의 방향 (ㄱ) (ㄱ) (ㄴ) (ㄴ) (알수없음)

※ 다음 전기 회로에 대한 물음에 답하시오.

81.⁸¹⁾ 다음 회로에 대한 설명으로 옳은 것은?

① 회로 (가)에서는 (+)극과 (-)극에서 나온 전기가 전구 A에서 서로 충돌하여 불이 들어온다.

② 회로 (가)에서는 (-)극에서 전하가 나와서 전구에 에너지만 주고 그대로 (+)극으로 되돌아간다.

③ 회로 (가)에서는 (-)극에서 나온 전기가 전구에서 소모되고 남은 것이 (-)극으로 들어간다.

④ 회로 (나)에서 전구 B가 꺼지면 C는 더 밝아진 다.

⑤ 회로 (다)에서는 전구 E에서 불을 켜고 남은 전 기가 전구 D에 불을 켠다.

82.⁸²⁾ 위 그림에서 각 전구의 밝기를 바르게 비교한 것은?

① A=B=C=D=E ② A=B=C<D=E

③ A=B=C>D=E ④ A=D=E<B=C

⑤ A=D=B>C=D

[정 답]

1) ② 2) ② 3) ④ 4) ② 5) ⑤ 6) ① 7) ⑤ 8) ④ 9) ③ 10) ① 11) ① 12) ③ 13) ② 14) ③ 15) ⑤ 16) ④ 17) ② 18) 나, 다 19) ① 20) ① 21) ② 22) ③ 23) ① 24) ① 25) ④ 26) ⑤ 27) ③ 28) ② 29) ⑤ 30) ④ 31) ④ 32) ⑤ 33) ④ 34) ② 35) ③, ⑤ 36) ② 37) ③ 38) ④ 39) ③ 40) ③ 41) ④ 42) ③ 43) ③ 44) ④ 45) ① 46) ③ 47) Na, 11개 48) ① 49) ④ 50) ③ 51) ② 52) ④ 53) ③ 54) ③ 55) ③ 56) ② 57) ⑤ 58) ④ 59) ⑤ 60) ③ 61) ② 62) ⑤ 63) ② 64) ⑤ 65) ④ 66) ② 67) ④ 68) ① 69) ⑤ 70) ④ 71) ⑤ 72) ③ 73) ③ 74) ⑤ 75) ② 76) ⑤ 77) ③ 78) ② 79) ④

80) ④ 81) ② 82) ③
