½ÇÇè5 ½ÃÇÁÆ®·¹Áö½ºÅÍ Ä«¿îÅÍ

(1)

1

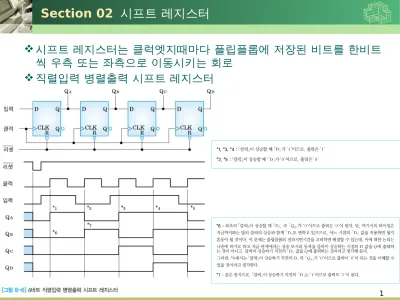

Section 02 _{시프트 레지스터}



_{시프트 레지스터는 클럭엣지때마다 플립플롭에 저장된 비트를 한비트}

씩 우측 또는 좌측으로 이동시키는 회로

(2)

Section 02 _{시프트 레지스터}



_{직렬입력 병렬출력 시프트 레지스터}



_{핀 설정 파일작성시}

CLK

를 버튼입력으로 사용하려면 아래 추

가

 NET "CLK" CLOCK_DEDICATED_ROUTE = FALSE;



_{추가 하지 않고 컴파일 하였을 경우 , 클}

럭의 기능으로 사용한 핀을 일반 I/O 핀

에 연결하여 컴파일 하였기 때문에

(3)

3

Section 02 _{시프트 레지스터}

(4)

Section 02 _{시프트 레지스터}

(5)

5

Section 02 _{시프트 레지스터}

(6)

Section 03 _{비동기식 카운터}



_{카운터 (counter)}



신호를 입력할 때 마다 회로 내부에 저장하고 있는 값을 ＋ 1( 점증 : incre-

ment)

하거나 -1( 점감 : decrement)

하는 회로



_{점증동작 회로를 [}

_{상향 카운터 (up counter)],}

_{점감동작 회로를 [}

_{하향 카운}

터 (down counter)],

필요에 따라 점증 또는 점감 동작을 하는 회로를 [ 상하

향 카운터 (up down counter)]



_{비동기식 카운터 ,}

_{동기식 카운터}



_{비동기식 카운터}

• _{이전 플립플롭의 출력을 다음 플립플롭의 클럭으로 이용하는 방식}



_{동기식 카운터}

• _{카운터에 사용하는 플립플롭들의 상태 ( 출력값들 )}_{가 클럭 엣지에 동기화되어 동시} 에 변화

(7)

7

Section 03 _{비동기식 카운터}



2 진 카운터의 동작과 회로도

• ₂ _{진 카운터는 [}_{바이너리 카운터 (binary counter)]} _{라고도 하며 ,} _{클럭이 들어갈} 때 마다 플립플롭의 출력이 '0'→'1'→'0'…으로 변함 • _D _{플립플롭에서는 ,} _{클럭이 상승할 때 입력 [D] 값 ( 즉 , 값 )} _{을 [Q]}_{에 출력하는} 것으로 반전 동작

-´

�

(8)

Section 03 _{비동기식 카운터}



_{비동기식 4}

_{진 카운터의 동작과 회로도}

• ₂ _{개의 2}_{진 카운터를 접속하면 4}_{진 카운터가 됨}

-

(9)

-9

Section 03 _{비동기식 카운터}



2

n

진 카운터의 구성 (n

은 플립플롭의 갯수 )

• ₂ _{개의 2}_{진 카운터로 4}_{진 카운터를 만들며 , 3} _{개로는 8}_{진 카운터 , 4} _{개로는 16} 진 카운터 , n 개로는 2n _{진 카운터를 만들 수 있음}

(10)

-Section 03

_{비동기식 카운터}



_{비동기식 카운터의 특징}

(11)

-11

Section 03 _{비동기식 카운터}

(12)

Section 03 _{비동기식 카운터}

(13)

13

Section 04 _{동기식 카운터}



_{동기식 카운터}



_{동기식 4}

_{진 카운터의 회로도와 동작}

• 리셋시켰을때 타임 차트에 [Q₁], [Q₀]를 기입 • [Q₀]의 [D](D₀) 에는 [ ] 를 기입 • [D₁]의 논리식에 따라 [Q₁]xor[Q₀]를 [D₁]을 기입 • 클럭엣지에서 D₀ D₁이 Q₀Q₁ 으로 이동

(14)

Section 04 _{동기식 카운터}



_{동기식 4}

_{진 카운터의 VHDL 기술}

(15)

15

Section 04 _{동기식 카운터}



_{동기식 4}

_{진 카운터의 VHDL 기술}

• 리스트 8.20 은 동작 ( 알고리즘 ) 레벨로 설계 • _{덧셈 연산자 [ ＋ ]}_{를 사용한 설계에서 [ ＋ ]}_{를 데이터 타입 std_logic_vector}_로 사용하려면 [5 장 (3) 산술 연산자 ]에서도 설명한 것처럼 , 새롭게 std_logic_unsigned 의 패키지를 호출해 주어야 함
