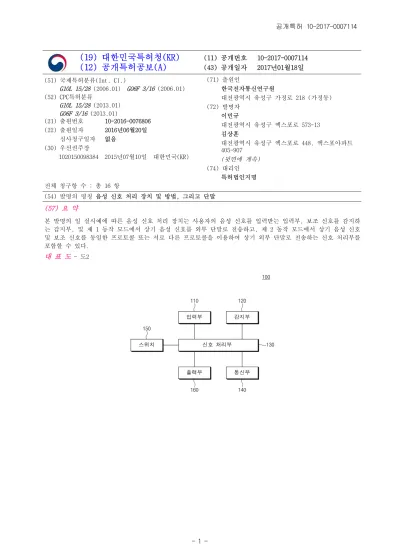

테크브릿지 - (19) 대한민국특허청(KR) (12) 공개특허공보(A)

(1)

(19) 대한민국특허청(KR) (12) 공개특허공보(A)

(11) 공개번호 10-2017-0007114 (43) 공개일자 2017년01월18일 (51) 국제특허분류(Int. Cl.)

G10L 15/28 (2006.01) G06F 3/16 (2006.01) (52) CPC특허분류

G10L 15/28 (2013.01) G06F 3/16 (2013.01)

(21) 출원번호 10-2016-0076806 (22) 출원일자 2016년06월20일 심사청구일자 없음

(30) 우선권주장

1020150098384 2015년07월10일 대한민국(KR)

(71) 출원인

한국전자통신연구원

대전광역시 유성구 가정로 218 (가정동) (72) 발명자

이민규

대전광역시 유성구 엑스포로 573-13 김상훈

대전광역시 유성구 엑스포로 448, 엑스포아파트 405-907

(뒷면에 계속) (74) 대리인

특허법인지명 전체 청구항 수 : 총 16 항

(54) 발명의 명칭 음성 신호 처리 장치 및 방법, 그리고 단말 (57) 요 약

본 발명의 일 실시예에 따른 음성 신호 처리 장치는 사용자의 음성 신호를 입력받는 입력부, 보조 신호를 감지하 는 감지부, 및 제 1 동작 모드에서 상기 음성 신호를 외부 단말로 전송하고, 제 2 동작 모드에서 상기 음성 신호 및 보조 신호를 동일한 프로토콜 또는 서로 다른 프로토콜을 이용하여 상기 외부 단말로 전송하는 신호 처리부를 포함할 수 있다.

대 표 도 - 도2

(2)

(72) 발명자 김영익

대전광역시 유성구 어은로 57, 한빛아파트 121-602 김동현

서울특별시 성북구 아리랑로 68

최무열

대전광역시 서구 만년로 25, 강변아파트

이 발명을 지원한 국가연구개발사업 과제고유번호 1711032858 부처명 미래창조과학부

연구관리전문기관 한국전자통신연구원 연구사업명 정부출연금사업(기관고유사업)

연구과제명 언어장벽 없는 국가 구현을 위한 자동통번역 산업 경쟁력 강화 사업 기 여 율 1/1

주관기관 한국전자통신연구원 연구기간 2015.01.01 ~ 2015.12.31

(3)

명 세 서 청구범위 청구항 1

사용자의 음성 신호를 입력받는 입력부;

보조 신호를 감지하는 감지부; 및

제 1 동작 모드에서 상기 음성 신호를 외부 단말로 전송하고, 제 2 동작 모드에서 상기 음성 신호 및 보조 신호 를 동일한 프로토콜 또는 서로 다른 프로토콜을 이용하여 상기 외부 단말로 전송하는 신호 처리부를 포함하는 음성 신호 처리 장치.

청구항 2

제 1 항에 있어서,

상기 보조 신호는 상기 음성 신호의 음성 인식 처리에 이용되는 신호인 것을 특징으로 하는 음성 신호 처리 장 치.

청구항 3

상기 신호 처리부는 상기 제 2 동작 모드에서 핸즈프리 프로파일(HandsFree Profile, HFP)에 기반하여 상기 음 성 신호를 상기 외부 단말로 전송하고, 블루투스 저전력(Bluetooth Low Energy, BLE)에 기반하여 상기 보조 신 호를 상기 외부 단말로 전송하는 것을 특징으로 하는 음성 신호 처리 장치.

청구항 4

상기 신호 처리부는 상기 제 2 동작 모드에서 상기 음성 신호 및 보조 신호를 통합하여 통합 신호를 생성하고, 상기 통합 신호를 핸즈프리 프로파일에 기반하여 상기 외부 단말로 전송하는 것을 특징으로 하는 음성 신호 처 리 장치.

청구항 5

상기 감지부는 인-이어(in-ear) 타입 마이크, 골전도 마이크, 모션 센서 및 자이로 센서 중 적어도 어느 하나를 포함하는 것을 특징으로 하는 음성 신호 처리 장치.

청구항 6

상기 감지부가 상기 인-이어 타입 마이크 또는 골전도 마이크이고, 상기 보조 신호가 기준 레벨이상인 경우 상 기 신호 처리부는 상기 보조 신호를 상기 외부 단말로 전송하는 것을 특징으로 하는 음성 신호 처리 장치.

청구항 7

상기 음성 신호 또는 보조 신호를 상기 외부 단말로 전송하는 통신부를 더 포함하고, 상기 통신부는 블루투스 통신 모듈을 포함하는 것을 특징으로 하는 음성 신호 처리 장치.

청구항 8

(4)

사용자로부터 상기 제 1 동작 모드 또는 제 2 동작 모드를 입력받는 스위치를 더 포함하는 것을 특징으로 하는 음성 신호 처리 장치.

청구항 9

상기 스위치는 상기 제 2 동작 모드에서 동일한 프로토콜을 이용하여 상기 음성 신호 및 보조 신호를 상기 외부 단말로 전송할지, 서로 다른 프로토콜을 이용하여 상기 음성 신호 및 보조 신호를 상기 외부 단말로 전송할지 여부를 입력받는 것을 특징으로 하는 음성 신호 처리 장치.

청구항 10

사용자의 음성 신호를 입력받는 단계;

보조 신호를 감지하는 단계;

동작 모드를 선택받는 단계; 및

제 1 동작 모드로 선택되는 경우 상기 음성 신호를 외부 단말로 전송하고, 제 2 동작 모드로 선택되는 경우 상 기 음성 신호 및 보조 신호를 동일한 프로토콜 또는 서로 다른 프로토콜을 이용하여 상기 외부 단말로 전송하는 단계를 포함하는 음성 신호 처리 방법.

청구항 11

상기 제 1 동작 모드로 선택되는 경우 상기 음성 신호를 외부 단말로 전송하고, 제 2 동작 모드로 선택되는 경 우 상기 음성 신호 및 보조 신호를 동일한 프로토콜 또는 서로 다른 프로토콜을 이용하여 상기 외부 단말로 전 송하는 단계는 상기 제 2 동작 모드에서 동일한 프로토콜을 이용하여 상기 음성 신호 및 보조 신호를 상기 외부 단말로 전송할지, 서로 다른 프로토콜을 이용하여 상기 음성 신호 및 보조 신호를 상기 외부 단말로 전송할지 여부를 입력받는 단계를 포함하는 것을 특징으로 하는 음성 신호 처리 방법.

청구항 12

상기 보조 신호는 상기 음성 신호의 음성 인식 처리에 이용되는 신호인 것을 특징으로 하는 음성 신호 처리 방 법.

청구항 13

상기 제 1 동작 모드로 선택되는 경우 상기 음성 신호를 외부 단말로 전송하고, 제 2 동작 모드로 선택되는 경 우 상기 음성 신호 및 보조 신호를 동일한 프로토콜 또는 서로 다른 프로토콜을 이용하여 상기 외부 단말로 전 송하는 단계는 상기 제 2 동작 모드에서 핸즈프리 프로파일(HandsFree Profile, HFP)에 기반하여 상기 음성 신 호를 상기 외부 단말로 전송하고, 블루투스 저전력(Bluetooth Low Energy, BLE)에 기반하여 상기 보조 신호를 상기 외부 단말로 전송하는 것을 특징으로 하는 음성 신호 처리 방법.

청구항 14

상기 제 1 동작 모드로 선택되는 경우 상기 음성 신호를 외부 단말로 전송하고, 제 2 동작 모드로 선택되는 경 우 상기 음성 신호 및 보조 신호를 동일한 프로토콜 또는 서로 다른 프로토콜을 이용하여 상기 외부 단말로 전 송하는 단계는 상기 제 2 동작 모드에서 상기 음성 신호 및 보조 신호를 통합하여 통합 신호를 생성하고, 상기 통합 신호를 핸즈프리 프로파일에 기반하여 상기 외부 단말로 전송하는 것을 특징으로 하는 음성 신호 처리 방 법.

(5)

청구항 15

음성 신호 및 보조 신호를 수신하는 통신부; 및

상기 보조 신호를 이용하여 상기 음성 신호에 포함된 사용자의 음성 구간을 식별하고, 상기 음성 구간을 이용하 여 음성 인식을 처리하는 음성 인식 처리부를 포함하는 단말.

청구항 16

상기 보조 신호는 인-이어 타입 마이크 또는 골전도 마이크를 통해 감지된 신호이고, 상기 음성 인식 처리부는 상기 음성 신호에서 상기 보조 신호의 레벨이 기준 레벨 이상인 구간에 대응되는 음성 구간을 이용하여 음성 인 식을 처리하는 것을 특징으로 하는 단말.

발명의 설명 기 술 분 야

본 발명은 음성 신호 처리 장치 및 방법, 그리고 단말에 관한 것이다.

[0001]

배 경 기 술

종래의 스마트폰, PC와 같은 음성 인식 서비스를 제공하는 장치에서는 발화자의 음성을 음성 인식 단말기에 전 [0002]

달하는 도구로 PC 마이크, 스마트폰 마이크, 혹은 블루투스 헤드셋 등이 사용되었다. 그 중에서도 블루투스 헤 드셋은 별도의 케이블 없이 귀에만 장착하는 형태로 사용자에게 편의성을 제공하므로 널리 사용되고 있다.

그러나 위와 같은 마이크, 블루투스 헤드셋들은 발화자의 음성 이외에 다른 사람의 목소리나 주변 잡음에 취약 [0003]

하다. 주변 잡음을 제거하기 위해 자체적으로 신호 처리 과정을 거쳐 음성 인식 단말기로 전달하는 경우도 있지 만, 신호 처리가 완료된 단일(mono) 채널 정보밖에 전달할 수 없어 소프트웨어적으로 추가적인 후 처리를 할 수 없다는 단점이 있었다. 또한 통화의 상대방의 음성도 그대로 사용자의 마이크로 들어가게 되어 음성 인식 기능 의 오동작을 일으키게 하는 원인이 되는 문제가 있었다.

발명의 내용 해결하려는 과제

본 발명의 실시예들의 목적은 하드웨어의 추가적인 변경없이 음성 인식 처리를 위한 보조 신호를 외부 단말로 [0004]

전달할 수 있는 음성 신호 처리 장치 및 방법, 그리고 단말을 제공하는 데 있다.

본 발명의 실시예들의 목적은 음성 인식의 정확도를 향상시킬 수 있는 음성 신호 처리 장치 및 방법, 그리고 단 [0005]

말을 제공하는 데 있다.

본 발명의 기술적 과제들은 이상에서 언급한 기술적 과제들로 제한되지 않으며, 언급되지 않은 또 다른 기술적 [0006]

과제들은 아래의 기재들로부터 당업자에게 명확하게 이해될 수 있을 것이다.

과제의 해결 수단

본 발명의 일 실시예에 따른 음성 신호 처리 장치는 사용자의 음성 신호를 입력받는 입력부, 보조 신호를 감지 [0007]

하는 감지부, 및 제 1 동작 모드에서 상기 음성 신호를 외부 단말로 전송하고, 제 2 동작 모드에서 상기 음성 신호 및 보조 신호를 동일한 프로토콜 또는 서로 다른 프로토콜을 이용하여 상기 외부 단말로 전송하는 신호 처 리부를 포함할 수 있다.

일 실시예에서, 상기 보조 신호는 상기 음성 신호의 음성 인식 처리에 이용되는 신호일 수 있다.

[0008]

일 실시예에서, 상기 신호 처리부는 상기 제 2 동작 모드에서 핸즈프리 프로파일(HandsFree Profile, HFP)에 기 [0009]

반하여 상기 음성 신호를 상기 외부 단말로 전송하고, 블루투스 저전력(Bluetooth Low Energy, BLE)에 기반하여 상기 보조 신호를 상기 외부 단말로 전송할 수 있다.

일 실시예에서, 상기 신호 처리부는 상기 제 2 동작 모드에서 상기 음성 신호 및 보조 신호를 통합하여 통합 신 [0010]

(6)

호를 생성하고, 상기 통합 신호를 핸즈프리 프로파일에 기반하여 상기 외부 단말로 전송할 수 있다.

일 실시예에서, 상기 감지부는 인-이어(in-ear) 타입 마이크, 골전도 마이크, 모션 센서 및 자이로 센서 중 적 [0011]

어도 어느 하나를 포함할 수 있다.

일 실시예에서, 상기 감지부가 상기 인-이어 타입 마이크 또는 골전도 마이크이고, 상기 보조 신호가 기준 레벨 [0012]

이상인 경우 상기 신호 처리부는 상기 보조 신호를 상기 외부 단말로 전송할 수 있다.

일 실시예에서, 상기 음성 신호 또는 보조 신호를 상기 외부 단말로 전송하는 통신부를 더 포함하고, 상기 통신 [0013]

부는 블루투스 통신 모듈을 포함할 수 있다.

일 실시예에서, 사용자로부터 상기 제 1 동작 모드 또는 제 2 동작 모드를 입력받는 스위치를 더 포함할 수 있 [0014]

다.

일 실시예에서, 상기 스위치는 상기 제 2 동작 모드에서 동일한 프로토콜을 이용하여 상기 음성 신호 및 보조 [0015]

신호를 상기 외부 단말로 전송할지, 서로 다른 프로토콜을 이용하여 상기 음성 신호 및 보조 신호를 상기 외부 단말로 전송할지 여부를 입력받을 수 있다.

본 발명의 일 실시예에 따른 음성 신호 처리 방법은 사용자의 음성 신호를 입력받는 단계, 보조 신호를 감지하 [0016]

는 단계, 동작 모드를 선택받는 단계, 및 제 1 동작 모드로 선택되는 경우 상기 음성 신호를 외부 단말로 전송 하고, 제 2 동작 모드로 선택되는 경우 상기 음성 신호 및 보조 신호를 동일한 프로토콜 또는 서로 다른 프로토 콜을 이용하여 상기 외부 단말로 전송하는 단계를 포함할 수 있다.

일 실시예에서, 상기 제 1 동작 모드로 선택되는 경우 상기 음성 신호를 외부 단말로 전송하고, 제 2 동작 모드 [0017]

로 선택되는 경우 상기 음성 신호 및 보조 신호를 동일한 프로토콜 또는 서로 다른 프로토콜을 이용하여 상기 외부 단말로 전송하는 단계는 상기 제 2 동작 모드에서 동일한 프로토콜을 이용하여 상기 음성 신호 및 보조 신 호를 상기 외부 단말로 전송할지, 서로 다른 프로토콜을 이용하여 상기 음성 신호 및 보조 신호를 상기 외부 단 말로 전송할지 여부를 입력받는 단계를 포함할 수 있다.

일 실시예에서, 상기 보조 신호는 상기 음성 신호의 음성 인식 처리에 이용되는 신호일 수 있다.

[0018]

로 선택되는 경우 상기 음성 신호 및 보조 신호를 동일한 프로토콜 또는 서로 다른 프로토콜을 이용하여 상기 외부 단말로 전송하는 단계는 상기 제 2 동작 모드에서 핸즈프리 프로파일(HandsFree Profile, HFP)에 기반하여 상기 음성 신호를 상기 외부 단말로 전송하고, 블루투스 저전력(Bluetooth Low Energy, BLE)에 기반하여 상기 보조 신호를 상기 외부 단말로 전송할 수 있다.

로 선택되는 경우 상기 음성 신호 및 보조 신호를 동일한 프로토콜 또는 서로 다른 프로토콜을 이용하여 상기 외부 단말로 전송하는 단계는 상기 제 2 동작 모드에서 상기 음성 신호 및 보조 신호를 통합하여 통합 신호를 생성하고, 상기 통합 신호를 핸즈프리 프로파일에 기반하여 상기 외부 단말로 전송할 수 있다.

본 발명의 일 실시예에 따른 단말은 음성 신호 및 보조 신호를 수신하는 통신부, 및 상기 보조 신호를 이용하여 [0021]

상기 음성 신호에 포함된 사용자의 음성 구간을 식별하고, 상기 음성 구간을 이용하여 음성 인식을 처리하는 음 성 인식 처리부를 포함할 수 있다.

일 실시예에서, 상기 보조 신호는 인-이어 타입 마이크 또는 골전도 마이크를 통해 감지된 신호이고, 상기 음성 [0022]

인식 처리부는 상기 음성 신호에서 상기 보조 신호의 레벨이 기준 레벨 이상인 구간에 대응되는 음성 구간을 이 용하여 음성 인식을 처리할 수 있다.

발명의 효과

본 발명의 실시예들에 따른 음성 신호 처리 장치 및 방법, 그리고 단말에 따르면 하드웨어의 추가적인 변경없이 [0023]

음성 인식 처리를 위한 보조 신호를 외부 단말로 전달할 수 있다.

본 발명의 실시예들에 따른 음성 신호 처리 장치 및 방법, 그리고 단말에 따르면 음성 인식의 정확도를 향상시 [0024]

킬 수 있다.

도면의 간단한 설명

(7)

도 1은 본 발명의 일 실시예에 따른 음성 인식 처리 시스템을 보여준다.

[0025]

도 2는 본 발명의 일 실시예에 따른 음성 신호 처리 장치를 보여주는 블록도이다.

도 3은 본 발명의 일 실시예에 따른 음성 신호 처리 방법을 보여주는 흐름도이다.

도 4는 본 발명의 일 실시예에 따른 단말을 보여주는 블록도이다.

도 5는 본 발명의 일 실시예에 따른 단말의 음성 인식 처리 동작을 설명하기 위한 도면이다.

발명을 실시하기 위한 구체적인 내용

이하, 본 발명의 일부 실시예들을 예시적인 도면을 통해 상세하게 설명한다. 각 도면의 구성요소들에 참조부호 [0026]

를 부가함에 있어서, 동일한 구성요소들에 대해서는 비록 다른 도면상에 표시되더라도 가능한 한 동일한 부호를 가지도록 하고 있음에 유의해야 한다. 또한, 본 발명의 실시예를 설명함에 있어, 관련된 공지 구성 또는 기능에 대한 구체적인 설명이 본 발명의 실시예에 대한 이해를 방해한다고 판단되는 경우에는 그 상세한 설명은 생략한 다.

본 발명의 실시예의 구성 요소를 설명하는 데 있어서, 제 1, 제 2, A, B, (a), (b) 등의 용어를 사용할 수 [0027]

있다. 이러한 용어는 그 구성 요소를 다른 구성 요소와 구별하기 위한 것일 뿐, 그 용어에 의해 해당 구성 요소 의 본질이나 차례 또는 순서 등이 한정되지 않는다. 또한, 다르게 정의되지 않는 한, 기술적이거나 과학적인 용 어를 포함해서 여기서 사용되는 모든 용어들은 본 발명이 속하는 기술 분야에서 통상의 지식을 가진 자에 의해 일반적으로 이해되는 것과 동일한 의미를 가진다. 일반적으로 사용되는 사전에 정의되어 있는 것과 같은 용어들 은 관련 기술의 문맥상 가지는 의미와 일치하는 의미를 가진 것으로 해석되어야 하며, 본 출원에서 명백하게 정 의하지 않는 한, 이상적이거나 과도하게 형식적인 의미로 해석되지 않는다.

도 1은 본 발명의 일 실시예에 따른 음성 인식 처리 시스템을 보여준다. 도 2는 본 발명의 일 실시예에 따른 음 [0028]

성 신호 처리 장치를 보여주는 블록도이다.

도 1을 참조하면, 본 발명의 일 실시예에 따른 음성 인식 처리 시스템(1000)은 사용자의 음성을 인식 처리하여, [0029]

다른 언어로의 번역, 기기 제어와 같은 기능들을 제공할 수 있다. 이를 위해 음성 인식 처리 시스템(1000)은 음 성 신호 처리 장치(100) 및 단말(200)을 포함할 수 있다. 다만, 도 1에서는 사용자의 음성을 입력받는 음성 신 호 처리 장치(100)와 음성 인식을 처리하는 단말(200)이 기능적으로 구분되어 도시되어 있으나, 이에 한정되는 것은 아니며, 음성 신호 처리 장치(100)와 단말(200)은 하나의 전자 기기로 통합되어 구성될 수도 있다.

음성 신호 처리 장치(100)는 사용자로부터 입력되는 음성 신호를 단말(200)로 전달할 수 있다. 예를 들어, 음성 [0030]

신호 처리 장치(100)는 블루투스 핸즈프리(Bluetooth Handsfree) 기기일 수 있으며, 사용자의 귀에 착용이 용이 한 형태를 가질 수 있다. 또한, 음성 신호 처리 장치(100)는 음성 신호의 음성 인식 처리를 위한 음성 구간 식 별에 이용되는 보조 신호를 단말(200)로 전달할 수 있다.

음성 신호 처리 장치(100)는 동작 모드에 따라 음성 신호 및/또는 보조 신호를 단말(200)로 전달할 수 있다. 예 [0031]

를 들어, 동작 모드는 사용자에 의해 설정될 수 있다. 음성 신호 처리 장치(100)는 제 1 동작 모드에서 음성 신 호만을 단말(200)로 전송할 수 있고, 제 2 동작 모드에서 음성 신호 및 보조 신호를 단말(200)로 전송하되, 음 성 신호 및 보조 신호를 동일한 프로토콜 또는 서로 다른 프로토콜을 이용하여 단말(200)로 전송할 수 있다. 예 를 들어, 음성 신호 처리 장치(100)는 음성 신호 및 보조 신호를 동일한 프로토콜을 이용하여 단말(200)로 전송 하는 경우, 음성 신호 및 보조 신호를 통합하여 통합 신호를 생성하고, 생성된 통합 신호를 단말(200)로 전송할 수 있다. 상기 프로토콜은 블루투스 핸즈프리 프로파일(HandsFree Profile) 및 블루투스 저전력(Bluetooth Low Energy, BLE) 프로토콜을 포함할 수 있다.

상술한 바와 같이, 음성 신호 처리 장치(100)는 동작 모드에 따라 음성 신호 및 보조 신호를 동일한 프로토콜 [0032]

또는 서로 다른 프로토콜을 통해 단말(200)로 전송할 수 있고, 음성 신호 및 보조 신호를 동일한 프로토콜을 통 해 단말(200)로 전송하는 경우, 음성 신호 및 보조 신호를 통합하여 기존의 음성 신호를 전달하는 프로토콜(예 를 들어, 블루투스 핸즈프리 프로파일(HFP))에 기반하여 단말(200)로 전송할 수도 있다. 따라서, 하드웨어의 추 가적인 변경없이 음성 인식 처리를 위한 보조 신호를 단말(200)로 전달할 수 있고, 음성 신호 처리 장치(100)의 핸즈프리 동작에도 전혀 제약이 없을 수 있다. 음성 신호 처리 장치(100)는 도 2를 참조하여 더욱 구체적으로 설명될 것이다.

도 1 및 도 2를 참조하면, 음성 신호 처리 장치(100)는 입력부(110), 감지부(120), 신호 처리부(130), 통신부 [0033]

(8)

(140), 스위치(150), 및 출력부(160)를 포함할 수 있다.

입력부(110)는 사용자로부터 음성 신호를 입력받을 수 있다. 예를 들어, 입력부(110)는 모노 마이크일 수 있으 [0034]

나, 이에 한정되는 것은 아니다.

감지부(120)는 보조 신호를 감지할 수 있다. 여기서, 보조 신호는 사용자의 음성 신호의 음성 인식 처리를 위한 [0035]

음성 구간 식별에 이용되는 신호를 의미할 수 있다. 예를 들어, 감지부(120)는 인-이어(in-ear) 마이크, 골전도 마이크, 모션 센서 및 자이로 센서 중 적어도 어느 하나를 포함할 수 있다.

예를 들어, 감지부(120)가 인-이어 마이크 또는 골전도 마이크인 경우 감지부(120)는 사용자의 귓속 또는 관자 [0036]

놀이 부근에 배치될 수 있고, 사용자가 발화하면 사용자의 음성 신호를 감지할 수 있으며, 이러한 측면에서 보 조 신호는 감지부(120)를 통해 감지되는 사용자의 음성 신호를 의미할 수 있다. 즉, 감지부(120)는 입력부(11 0)와 달리 주변 소음/잡음의 영향이 상대적으로 적은 음성 신호가 입력되므로, 사용자의 음성 신호의 음성 구간 을 식별하는 데 유용하게 이용될 수 있다.

또한, 예를 들어, 감지부(120)가 모션 센서 또는 자이로 센서인 경우, 사용자가 발화하면 감지부(120)에 발생하 [0037]

는 움직임을 감지할 수 있으며, 이러한 측면에서 보조 신호는 감지부(120)를 통해 감지되는 사용자의 움직임을 의미할 수 있다. 즉, 감지부(120)는 사용자의 발화에 기인하는 움직임을 감지하므로, 사용자의 음성 신호의 음 성 구간을 식별하는 데 유용하게 이용될 수 있다.

신호 처리부(130)는 동작 모드에 따라 동작 모드에 따라 음성 신호 및/또는 보조 신호를 단말(200)로 전달할 수 [0038]

있다. 예를 들어, 동작 모드는 사용자에 의해 설정될 수 있으며, 제 1 동작 모드 및 제 2 동작 모드를 포함할 수 있다. 신호 처리부(130)는 보조 신호가 기준 레벨 이상인 경우 보조 신호를 단말(200)로 전달할 수 있다.

신호 처리부(130)는 제 1 동작 모드에서 블루투스 핸즈프리 프로파일(HFP)에 기반하여 음성 신호만을 단말(20 [0039]

0)로 전송할 수 있다. 신호 처리부(130)는 제 2 동작 모드에서 음성 신호 및 보조 신호를 단말(200)로 전송하되, 음성 신호 및 보조 신호를 동일한 프로토콜 또는 서로 다른 프로토콜을 이용하여 단말(200)로 전송할 수 있다. 상기 프로토콜은 블루투스 핸즈프리 프로파일(HFP) 및 블루투스 저전력(Bluetooth Low Energy, BLE) 프로토콜을 포함할 수 있다.

예를 들어, 신호 처리부(130)는 음성 신호 및 보조 신호를 서로 다른 프로토콜을 이용하여 단말(200)로 전송하 [0040]

는 경우, 음성 신호는 블루투스 핸즈프리 프로파일(HFP)에 기반하여 단말(200)로 전송하고, 보조 신호는 블루투 스 저전력(BLE)에 기반하여 단말(200)로 전송할 수 있다. 또한, 예를 들어, 신호 처리부(130)는 음성 신호 및 보조 신호를 동일한 프로토콜을 이용하여 단말(200)로 전송하는 경우, 음성 신호 및 보조 신호를 통합하여 통합 신호를 생성하고, 생성된 통합 신호를 블루투스 핸즈프리 프로파일(HFP)에 기반하여 단말(200)로 전송할 수 있 다. 예를 들어, 통합 신호는 음성 신호 및 보조 신호가 소정 시간 간격으로 교대로 단말(200)로 전송되는 형태 를 가질 수 있다.

통신부(140)는 신호 처리부(130)의 제어에 따라 음성 신호 및/또는 보조 신호를 단말(200)에 전달할 수 있다.

[0041]

또한, 통신부(140)는 단말(200)로부터 음성/음향 출력 데이터들을 수신할 수 있다. 수신된 데이터들은 신호 처 리부(130)를 통해 출력부(160)로 출력될 수 있다. 예를 들어, 통신부(140)는 블루투스 통신모듈을 포함할 수 있 다.

스위치(150)는 사용자로부터 제 1 동작 모드 또는 제 2 동작 모드를 입력받을 수 있다. 또한, 스위치(150)는 사 [0042]

용자로부터 제 2 동작 모드에서 음성 신호 및 보조 신호를 동일한 프로토콜(단일) 또는 서로 다른 프로토콜(개 별)을 이용하여 단말(200)로 전송할지 여부를 입력받을 수 있다.

출력부(160)는 신호 처리부(130)로부터 전달되는 데이터/신호를 출력할 수 있다. 예를 들어, 출력부(160)는 이 [0043]

어폰일 수 있으나, 이에 한정되는 것은 아니다.

다시 도 1을 참조하면, 단말(200)은 음성 신호 처리 장치(100)로부터 전달되는 음성 신호를 음성 인식 처리할 [0044]

수 있다. 단말(200)은 음성 신호 처리 장치(100)로부터 전달되는 보조 신호를 이용하여 음성 신호에 포함된 사 용자의 음성 구간을 식별하고, 식별된 음성 구간을 이용하여 음성 인식을 처리할 수 있다.

따라서, 단말(200)은 사용자의 음성 구간을 보다 정확하게 식별할 수 있고, 음성 인식의 정확도가 향상될 수 있 [0045]

다. 단말(200)의 동작에 대해서는 이하의 도 4 및 도 5를 참조하여 더욱 구체적으로 설명될 것이다.

도 3은 본 발명의 일 실시예에 따른 음성 신호 처리 방법을 보여주는 흐름도이다.

[0046]

(9)

도 3을 참조하면, 본 발명의 일 실시예에 따른 음성 신호 처리 방법은 사용자의 음성 신호를 입력받는 단계 [0047]

(S110), 보조 신호를 감지하는 단계(S120), 동작 모드를 선택받는 단계(S130), 제 1 동작 모드로 선택되는 경우 음성 신호를 외부 단말로 전송하는 단계(S140), 제 2 동작 모드로 선택되는 경우 전송 스킴을 선택받는 단계 (S150), 개별 전송으로 선택되는 경우 음성 신호 및 보조 신호를 서로 다른 프로토콜을 이용하여 단말(200)로 전송하는 단계(S160), 단일 전송으로 선택되는 경우 음성 신호 및 보조 신호를 통합하여 통합 신호를 생성하고, 통합 신호를 외부 단말로 전송하는 단계(S170)를 포함할 수 있다.

이하에서는 도 1 및 도 2를 참조하여 상술한 S110 단계 내지 S170 단계가 더욱 구체적으로 설명된다.

[0048]

S110 단계에서, 입력부(110)는 사용자로부터 음성 신호를 입력받을 수 있다. 예를 들어, 입력부(110)는 모노 마 [0049]

이크일 수 있으나, 이에 한정되는 것은 아니다.

S120 단계에서, 감지부(120)는 보조 신호를 감지할 수 있다. 여기서, 보조 신호는 사용자의 음성 신호의 음성 [0050]

인식 처리를 위한 음성 구간 식별에 이용되는 신호를 의미할 수 있다. 예를 들어, 감지부(120)는 인-이어(in- ear) 마이크, 골전도 마이크, 모션 센서 및 자이로 센서 중 적어도 어느 하나를 포함할 수 있다. S120 단계는 S110 단계와 동시에 수행될 수 있다.

예를 들어, 감지부(120)가 인-이어 마이크 또는 골전도 마이크인 경우 감지부(120)는 사용자의 귓속 또는 관자 [0051]

놀이 부근에 배치될 수 있고, 사용자가 발화하면 사용자의 음성 신호를 감지할 수 있으며, 이러한 측면에서 보 조 신호는 감지부(120)를 통해 감지되는 사용자의 음성 신호를 의미할 수 있다. 즉, 감지부(120)는 입력부(11 0)와 달리 주변 소음/잡음의 영향이 상대적으로 적은 음성 신호가 입력되므로, 사용자의 음성 신호의 음성 구간 을 식별하는 데 유용하게 이용될 수 있다.

또한, 예를 들어, 감지부(120)가 모션 센서 또는 자이로 센서인 경우, 사용자가 발화하면 감지부(120)에 발생하 [0052]

는 움직임을 감지할 수 있으며, 이러한 측면에서 보조 신호는 감지부(120)를 통해 감지되는 사용자의 움직임을 의미할 수 있다. 즉, 감지부(120)는 사용자의 발화에 기인하는 움직임을 감지하므로, 사용자의 음성 신호의 음 성 구간을 식별하는 데 유용하게 이용될 수 있다.

S130 단계에서, 스위치(150)는 사용자로부터 제 1 동작 모드 또는 제 2 동작 모드를 입력받을 수 있다.

[0053]

S140 단계에서, 신호 처리부(130)는 제 1 동작 모드에서 블루투스 핸즈프리 프로파일(HFP)에 기반하여 음성 신 [0054]

호만을 단말(200)로 전송할 수 있다.

S150 단계에서, 스위치(150)는 사용자로부터 제 2 동작 모드에서 음성 신호 및 보조 신호를 동일한 프로토콜(단 [0055]

일) 또는 서로 다른 프로토콜(개별)을 이용하여 단말(200)로 전송할지 여부를 입력받을 수 있다.

S160 단계에서, 신호 처리부(130)는 음성 신호는 블루투스 핸즈프리 프로파일(HFP)에 기반하여 단말(200)로 전 [0056]

송하고, 보조 신호는 블루투스 저전력(BLE)에 기반하여 단말(200)로 전송할 수 있다.

S170 단계에서, 신호 처리부(130)는 음성 신호 및 보조 신호를 통합하여 통합 신호를 생성하고, 생성된 통합 신 [0057]

호를 블루투스 핸즈프리 프로파일(HFP)에 기반하여 단말(200)로 전송할 수 있다.

도 4는 본 발명의 일 실시예에 따른 단말을 보여주는 블록도이다. 도 5는 본 발명의 일 실시예에 따른 단말의 [0058]

음성 인식 처리 동작을 설명하기 위한 도면이다.

도 4를 참조하면, 단말(200)은 통신부(210) 및 음성 인식 처리부(210)를 포함할 수 있다.

[0059]

통신부(210)는 음성 신호 처리 장치(100)로부터 음성 신호 및 보조 신호를 수신할 수 있다. 또한, 통신부(210) [0060]

는 음성/음향 출력 데이터들을 음성 신호 처리 장치(100)로 전달할 수 있다. 예를 들어, 통신부(210)는 블루투 스 통신모듈을 포함할 수 있다.

음성 인식 처리부(220)는 보조 신호를 이용하여 음성 신호에 포함된 사용자의 음성 구간을 식별하고, 식별된 음 [0061]

성 구간을 이용하여 음성 인식 처리를 수행할 수 있다.

도 5를 참조하면, 음성 인식 처리부(220)는 보조 신호를 이용하여 음성 신호의 음성 구간을 식별할 수 있다. 예 [0062]

를 들어, 음성 인식 처리부(220)는 보조 신호의 레벨이 기준 레벨 이상인 구간에 대응되는 구간(b)을 음성 신호 의 음성 구간으로 식별하고, 식별된 음성 구간을 이용하여 음성 인식 처리를 수행할 수 있다. 반면, 음성 인식 처리부(220)는 보조 신호의 레벨이 기준 레벨 미만인 구간에 대응되는 구간(a, c)은 음성 신호의 음성 구간이 아닌 것으로 식별할 수 있다.

(10)

상술한 바와 같이, 보조 신호는 주변 소음/잡음의 영향이 상대적으로 적은 음성 신호 또는 사용자의 발화에 기 [0063]

인하는 움직임을 감지한 신호이므로, 음성 신호의 음성 구간을 정확히 판별하는 데 이용될 수 있고, 결과적으로 음성 인식의 정확도가 향상될 수 있다.

이상의 설명은 본 발명의 기술 사상을 예시적으로 설명한 것에 불과한 것으로서, 본 발명이 속하는 기술 분야에 [0064]

서 통상의 지식을 가진 자라면 본 발명의 본질적인 특성에서 벗어나지 않는 범위에서 다양한 수정 및 변형이 가 능할 것이다.

따라서, 본 발명에 개시된 실시예들은 본 발명의 기술 사상을 한정하기 위한 것이 아니라 설명하기 위한 [0065]

것이고, 이러한 실시예에 의하여 본 발명의 기술 사상의 범위가 한정되는 것은 아니다. 본 발명의 보호 범위는 아래의 청구범위에 의하여 해석되어야 하며, 그와 동등한 범위 내에 있는 모든 기술 사상은 본 발명의 권리범위 에 포함되는 것으로 해석되어야 할 것이다.

부호의 설명

1000: 음성 인식 처리 시스템 [0066]

100: 음성 신호 처리 장치 110: 입력부

120: 감지부 130: 신호 처리부 140: 통신부 150: 스위치 160: 출력부 200: 단말 210: 통신부

220: 음성 인식 처리부

도면 도면1

(11)

도면2

도면3

(12)

도면4

도면5
