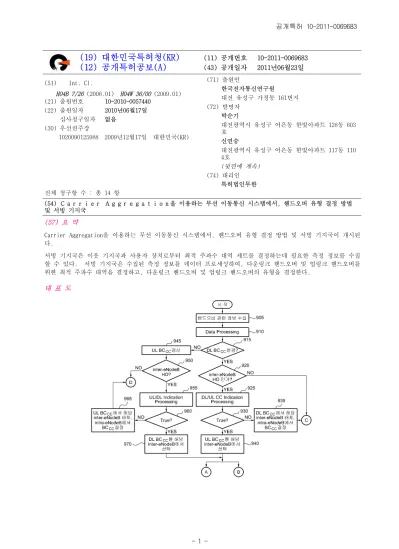

테크브릿지 - (19) 대한민국특허청(KR) (12) 공개특허공보(A)

(19) 대한민국특허청(KR) (12) 공개특허공보(A)

(11) 공개번호 10-2011-0069683 (43) 공개일자 2011년06월23일 (51) Int. Cl.

H04B 7/26 (2006.01) H04W 36/00 (2009.01) (21) 출원번호 10-2010-0057440

(22) 출원일자 2010년06월17일 심사청구일자 없음

(30) 우선권주장

1020090125988 2009년12월17일 대한민국(KR)

(71) 출원인

한국전자통신연구원

대전 유성구 가정동 161번지 (72) 발명자

박순기

대전광역시 유성구 어은동 한빛아파트 128동 603 호

신연승

대전광역시 유성구 어은동 한빛아파트 117동 110 4호

(뒷면에 계속) (74) 대리인

특허법인무한 전체 청구항 수 : 총 14 항

(54) Ｃａｒｒｉｅｒ Ａｇｇｒｅｇａｔｉｏｎ을 이용하는 무선 이동통신 시스템에서, 핸드오버 유형 결정 방법 및 서빙 기지국

(57) 요 약

Carrier Aggregation을 이용하는 무선 이동통신 시스템에서, 핸드오버 유형 결정 방법 및 서빙 기지국이 개시된 다.

서빙 기지국은 이웃 기지국과 사용자 장치로부터 최적 주파수 대역 세트를 결정하는데 필요한 측정 정보를 수집 할 수 있다. 서빙 기지국은 수집된 측정 정보를 데이터 프로세싱하여, 다운링크 핸드오버 및 업링크 핸드오버를 위한 최적 주파수 대역을 결정하고, 다운링크 핸드오버 및 업링크 핸드오버의 유형을 결정한다.

대 표 도

(72) 발명자 최성구

대전광역시 유성구 전민동 나래아파트 109동 704호 송평중

대전광역시 유성구 전민동 엑스포아파트 402동 60 2호

김영진

대전광역시 서구 월평동 누리아파트 107동 1401호 신재승

대전광역시 유성구 전민동 엑스포아파트 206동 1205호

이 발명을 지원한 국가연구개발사업 과제고유번호 2006-S-003-04

부처명 지식경제부 및 정보통신연구진흥원 연구관리전문기관

연구사업명 IT성장동력기술개발

연구과제명 차세대 이동통신 서비스 플랫폼 개발 기여율

주관기관 한국전자통신연구원 연구기간 2006-01-01 ~ 2010-12-31

특허청구의 범위 청구항 1

Carrier Aggregation을 이용하는 무선 이동통신 시스템에서, 사용자 장치가 현재 접속된 서빙 기지국의 핸드오 버 유형 결정 방법에 있어서,

상기 핸드오버 시 사용할 최적 주파수 대역 세트를 결정하는데 필요한 측정 정보를 수집하는 단계;

상기 수집된 측정 정보를 데이터 프로세싱하여, 다운링크 핸드오버 또는 업링크 핸드오버를 위한 임시 주파수 대역 세트를 결정하는 단계; 및

상기 결정된 임시 주파수 대역 세트가 상기 서빙 기지국 내에 속하는지의 여부 및 상기 서빙 기지국의 이웃 기 지국 내에 속하는지의 여부에 따라, 다운링크 핸드오버 또는 업링크 핸드오버를 위한 상기 최적 주파수 대역 세 트를 결정하는 단계

를 포함하는 서빙 기지국의 핸드오버 유형 결정 방법.

청구항 2 제1항에 있어서, 상기 수집하는 단계는,

상기 서빙 기지국이 RRC(Radio Resource Control) 인터페이스를 통해 상기 사용자 장치가 측정한 정보, CSAP(Control Service Access Point) 인터페이스를 통해 수신되는 상기 서빙 기지국 내에서 측정된 정보 및 X2 인터페이스를 통해 상기 이웃 기지국의 자원 정보를 수집하는 서빙 기지국의 핸드오버 유형 결정 방법.

청구항 3 제1항에 있어서,

상기 데이터 프로세싱은, 상기 수집된 측정 정보를 기초로 Radio Condition 관련 프로세싱, Traffic Load 프로 세싱 및 간섭관련 프로세싱을 수행하는 서빙 기지국의 핸드오버 유형 결정 방법.

청구항 4 제1항에 있어서,

상기 결정된 임시 주파수 대역 세트가 다운링크 핸드오버를 위한 최적 주파수 대역 세트이며, 상기 이웃 기지국 내에 속하면,

상기 최적 주파수 대역 세트를 결정하는 단계는, 업링크 핸드오버를 위한 최적 주파수 대역 세트를 상기 이웃 기지국 또는 상기 서빙 기지국에서 선택하는 서빙 기지국의 핸드오버 유형 결정 방법.

청구항 5 제4항에 있어서,

상기 업링크 핸드오버를 위한 최적 주파수 대역 세트가 상기 이웃 기지국에서 선택되면,

상기 사용자 장치가 사용 중인 다운링크에 대한 주파수 대역 개수 및 상기 다운링크에 대한 최적 주파수 대역 세트 내의 주파수 대역 개수를 고려하여 상기 다운링크 핸드오버의 유형을 결정하는 단계

를 더 포함하는 서빙 기지국의 핸드오버 유형 결정 방법.

청구항 6 제5항에 있어서,

상기 사용자 장치가 사용 중인 업링크에 대한 주파수 대역 개수 및 상기 업링크에 대한 최적 주파수 대역 세트 내의 주파수 대역 개수를 고려하여 상기 업링크 핸드오버의 유형을 결정하는 단계

를 더 포함하는 서빙 기지국의 핸드오버 유형 결정 방법.

청구항 7 제1항에 있어서,

상기 결정된 임시 주파수 대역 세트가 업링크 핸드오버를 위한 최적 주파수 대역 세트이며, 상기 이웃 기지국 내에 속하면,

상기 최적 주파수 대역 세트를 결정하는 단계는, 다운링크 핸드오버를 위한 최적 주파수 대역 세트를 상기 이웃 기지국 또는 상기 서빙 기지국에서 선택하는 서빙 기지국의 핸드오버 유형 결정 방법.

청구항 8 제7항에 있어서,

상기 다운링크 핸드오버를 위한 최적 주파수 대역 세트가 상기 이웃 기지국에서 선택되면,

상기 사용자 장치가 사용 중인 다운링크에 대한 주파수 대역 개수 및 상기 다운링크에 대한 최적 주파수 대역 세트 내의 주파수 대역 개수를 고려하여 상기 다운링크 핸드오버의 유형을 결정하는 단계

를 더 포함하는 서빙 기지국의 핸드오버 유형 결정 방법.

청구항 9 제8항에 있어서,

상기 사용자 장치가 사용 중인 업링크에 대한 주파수 대역 개수 및 상기 업링크에 대한 최적 주파수 대역 세트 내의 주파수 대역 개수를 고려하여 상기 업링크 핸드오버의 유형을 결정하는 단계

를 더 포함하는 서빙 기지국의 핸드오버 유형 결정 방법.

청구항 10

Carrier Aggregation을 이용하는 무선 이동통신 시스템에서, 사용자 장치의 핸드오버 유형 결정을 위한 서빙 기 지국에 있어서,

상기 핸드오버 시 사용할 최적 주파수 대역 세트를 결정하는데 필요한 측정 정보를 수집하는 수집부;

상기 수집된 측정 정보를 데이터 프로세싱하여, 다운링크 핸드오버 또는 업링크 핸드오버를 위한 임시 주파수 대역 세트를 결정하는 데이터 처리부; 및

결정된 임시 주파수 대역 세트가 상기 서빙 기지국 내에 속하는지의 여부 및 상기 서빙 기지국의 이웃 기지국 내에 속하는지의 여부에 따라, 상기 다운링크 핸드오버 또는 상기 업링크 핸드오버를 위한 최적 주파수 대역 세 트를 결정하는 결정부

를 포함하는 핸드오버 유형 결정을 위한 서빙 기지국.

청구항 11 제10항에 있어서,

상기 수집부는, RRC(Radio Resource Control) 인터페이스를 통해 상기 사용자 장치가 측정한 정보, CSAP(Control Service Access Point) 인터페이스를 통해 수신되는 상기 서빙 기지국 내에서 측정된 정보 및 X2 인터페이스를 통해 상기 이웃 기지국의 자원 정보를 수집하는 핸드오버 유형 결정을 위한 서빙 기지국.

청구항 12 제10항에 있어서,

상기 데이터 처리부는, 상기 수집된 측정 정보를 기초로 Radio Condition 관련 프로세싱, Traffic Load 프로세 싱 및 간섭관련 프로세싱을 수행하는 핸드오버 유형 결정을 위한 서빙 기지국.

청구항 13 제10항에 있어서,

상기 결정부는, 상기 결정된 임시 주파수 대역 세트가 다운링크 핸드오버를 위한 최적 주파수 대역 세트이며, 상기 이웃 기지국 내에 속하면, 업링크 핸드오버를 위한 최적 주파수 대역 세트를 상기 이웃 기지국 또는 상기 서빙 기지국에서 선택하는 핸드오버 유형 결정을 위한 서빙 기지국.

청구항 14 제10항에 있어서,

상기 결정부는, 결정된 임시 주파수 대역 세트가 업링크 핸드오버를 위한 최적 주파수 대역 세트이며, 상기 이 웃 기지국 내에 속하면, 다운링크 핸드오버를 위한 최적 주파수 대역 세트를 상기 이웃 기지국 또는 상기 서빙 기지국에서 선택하는 핸드오버 유형 결정을 위한 서빙 기지국.

명 세 서 기 술 분 야

본 발명은 Carrier Aggregation을 이용하는 무선 이동통신 시스템에서, 핸드오버 유형 결정 방법 및 서빙 기지 [0001]

국에 관한 것으로서, CA에 따라 기지국 내에서의 핸드오버 또는 기지국 간의 핸드오버를 위한 판단기준을 제공 하기 위한 것이다.

본 발명은 지식경제부 및 산업기술평가관리원의 IT성장동력기술개발사업의 일환으로 수행한 연구로부터 도출된 [0002]

것이다[과제관리번호: 2006-S-003-04, 과제명: 차세대 이동통신 서비스 플랫폼 개발].

배 경 기 술

기존 셀룰러 이동통신 시스템에서 사용되는 이동성 관리 방법은, 기존의 셀 개념들을 토대로 네트워크의 자원을 [0003]

관리하는 알고리즘의 판단에 따라 핸드오버를 통한 접속 이동성 관리를 수행한다. 그러나, 기존의 이동성 관리 방법은 Carrier Aggregation(CA) 환경을 고려하지 않은 것이므로, 이동성 관리의 방법에 대한 새로운 접근이 필 요하다. 따라서, CA 환경(예, 커버리지 불일치, UL/DL 주파수 불일치)에 적합한 이동성 관리 방법을 제공할 필 요가 있다.

발명의 내용 해결하려는 과제

따라서, 상기와 같은 문제점을 해결하기 위한 본 발명의 목적은 Carrier Aggregation 셀룰러 이동통신 환경에서 [0004]

사용자 장치(UE)의 이동성 관리 방안을 제공하기 위한 것으로서, 기지국 간의 핸드오버와 기지국 내에서의 핸드 오버 개념을 정립하고, 핸드오버를 수행하는데 필요한 판단기준을 제공하는 데 있다.

과제의 해결 수단

본 발명의 일 실시예에 따른 Carrier Aggregation을 이용하는 무선 이동통신 시스템에서, 사용자 장치가 현재 [0005]

접속된 서빙 기지국의 핸드오버 유형 결정 방법은, 상기 핸드오버 시 사용할 최적 주파수 대역 세트를 결정하는 데 필요한 측정 정보를 수집하는 단계; 상기 수집된 측정 정보를 데이터 프로세싱하여, 다운링크 핸드오버 또는 업링크 핸드오버를 위한 임시 주파수 대역 세트를 결정하는 단계; 및 상기 결정된 임시 주파수 대역 세트가 상 기 서빙 기지국 내에 속하는지의 여부 및 상기 서빙 기지국의 이웃 기지국 내에 속하는지의 여부에 따라, 다운 링크 핸드오버 또는 업링크 핸드오버를 위한 상기 최적 주파수 대역 세트를 결정하는 단계를 포함한다.

상기 수집하는 단계는, 상기 서빙 기지국이 RRC(Radio Resource Control) 인터페이스를 통해 상기 사용자 장치 [0006]

가 측정한 정보, CSAP(Control Service Access Point) 인터페이스를 통해 수신되는 상기 서빙 기지국 내에서 측정된 정보 및 X2 인터페이스를 통해 상기 이웃 기지국의 자원 정보를 수집한다.

상기 데이터 프로세싱은, 상기 수집된 측정 정보를 기초로 Radio Condition 관련 프로세싱, Traffic Load 프로 [0007]

세싱 및 간섭관련 프로세싱을 수행한다.

상기 결정된 임시 주파수 대역 세트가 다운링크 핸드오버를 위한 최적 주파수 대역 세트이며, 상기 이웃 기지국 [0008]

내에 속하면, 상기 최적 주파수 대역 세트를 결정하는 단계는, 업링크 핸드오버를 위한 최적 주파수 대역 세트 를 상기 이웃 기지국 또는 상기 서빙 기지국에서 선택한다.

상기 업링크 핸드오버를 위한 최적 주파수 대역 세트가 상기 이웃 기지국에서 선택되면, 상기 사용자 장치가 사 [0009]

용 중인 다운링크에 대한 주파수 대역 개수 및 상기 다운링크에 대한 최적 주파수 대역 세트 내의 주파수 대역 개수를 고려하여 상기 다운링크 핸드오버의 유형을 결정하는 단계를 더 포함한다.

상기 사용자 장치가 사용 중인 업링크에 대한 주파수 대역 개수 및 상기 업링크에 대한 최적 주파수 대역 세트 [0010]

내의 주파수 대역 개수를 고려하여 상기 업링크 핸드오버의 유형을 결정하는 단계를 더 포함한다.

상기 결정된 임시 주파수 대역 세트가 업링크 핸드오버를 위한 최적 주파수 대역 세트이며, 상기 이웃 기지국 [0011]

내에 속하면, 상기 최적 주파수 대역 세트를 결정하는 단계는, 다운링크 핸드오버를 위한 최적 주파수 대역 세 트를 상기 이웃 기지국 또는 상기 서빙 기지국에서 선택한다.

상기 다운링크 핸드오버를 위한 최적 주파수 대역 세트가 상기 이웃 기지국에서 선택되면, 상기 사용자 장치가 [0012]

사용 중인 다운링크에 대한 주파수 대역 개수 및 상기 다운링크에 대한 최적 주파수 대역 세트 내의 주파수 대 역 개수를 고려하여 상기 다운링크 핸드오버의 유형을 결정하는 단계를 더 포함한다.

상기 사용자 장치가 사용 중인 업링크에 대한 주파수 대역 개수 및 상기 업링크에 대한 최적 주파수 대역 세트 [0013]

내의 주파수 대역 개수를 고려하여 상기 업링크 핸드오버의 유형을 결정하는 단계를 더 포함한다.

한편, 본 발명의 일 실시예에 따른 Carrier Aggregation을 이용하는 무선 이동통신 시스템에서, 사용자 장치의 [0014]

핸드오버 유형 결정을 위한 서빙 기지국은, 상기 핸드오버 시 사용할 최적 주파수 대역 세트를 결정하는데 필요 한 측정 정보를 수집하는 수집부; 상기 수집된 측정 정보를 데이터 프로세싱하여, 다운링크 핸드오버 또는 업링 크 핸드오버를 위한 임시 주파수 대역 세트를 결정하는 데이터 처리부; 및 결정된 임시 주파수 대역 세트가 상 기 서빙 기지국 내에 속하는지의 여부 및 상기 서빙 기지국의 이웃 기지국 내에 속하는지의 여부에 따라, 상기 다운링크 핸드오버 또는 상기 업링크 핸드오버를 위한 최적 주파수 대역 세트를 결정하는 결정부를 포함한다.

상기 수집부는, RRC(Radio Resource Control) 인터페이스를 통해 상기 사용자 장치가 측정한 정보, [0015]

CSAP(Control Service Access Point) 인터페이스를 통해 수신되는 상기 서빙 기지국 내에서 측정된 정보 및 X2 인터페이스를 통해 상기 이웃 기지국의 자원 정보를 수집한다.

상기 데이터 처리부는, 상기 수집된 측정 정보를 기초로 Radio Condition 관련 프로세싱, Traffic Load 프로세 [0016]

싱 및 간섭관련 프로세싱을 수행한다.

상기 결정부는, 상기 결정된 임시 주파수 대역 세트가 다운링크 핸드오버를 위한 최적 주파수 대역 세트이며, [0017]

상기 이웃 기지국 내에 속하면, 업링크 핸드오버를 위한 최적 주파수 대역 세트를 상기 이웃 기지국 또는 상기 서빙 기지국에서 선택한다.

상기 결정부는, 결정된 임시 주파수 대역 세트가 업링크 핸드오버를 위한 최적 주파수 대역 세트이며, 상기 이 [0018]

웃 기지국 내에 속하면, 다운링크 핸드오버를 위한 최적 주파수 대역 세트를 상기 이웃 기지국 또는 상기 서빙 기지국에서 선택한다.

발명의 효과

제안되는 본 발명의 실시예에 따르면, Carrier aggregation 환경에서 사용자 장치의 이동성 관리를 수행(본 발 [0019]

명은 Inter-eNodeB HO)할 때, 상기의 세가지 방법을 적용함으로써 빠르고 강인한 핸드오버 및 불필요한 핸드오 버를 줄일 수 있다.

또한, 제안되는 본 발명의 실시예에 따르면, CA 환경을 고려하여 핸드오버 유형 판단에 필요한 기준을 제시함으 [0020]

로써, 시스템 용량을 증대시키고, 기지국 내에서의 핸드오버 또는 기지국 간의 핸드오버를 효율적으로 실행할 수 있다.

도면의 간단한 설명

도 1은 본 발명의 실시예에 따른 네트워크 시스템을 도시한 도면이다.

[0021]

도 2는 기지국내에서의 UE 이동성 관리를 주관하는 논리적 주체를 D-RRM으로 표현한 도면이다.

도 3은 도 2에 도시된 D-RRM의 제어부분을 설명하기 위한 도면이다.

도 4는 주파수 재사용 특성을 설명하기 위한 도면이다.

도 5는 Carrier Aggregation을 설명하기 위한 도면이다.

도 6은 CA를 위한 CC 플래닝의 다른 실시예를 보여주는 도면이다.

도 7은 CC 플래닝시 업/다운 셀의 불일치가 발생하는 경우를 설명하기 위한 도면이다.

도 8은 CC 환경에서 사용되는 핸드오버(HO)의 유형을 설명하기 위한 도면이다.

도 9는 본 발명의 실시예에 따른 DLENODEBCCSNR 측정값을 이용한 핸드오버 시 사용할 CC 결정 방법을 설명하기 위한 흐름도이다.

도 10은 inter-eNodeB HO에서, DL BCcc 변경에 따른 다운링크의 CA 핸드오버 유형 결정 과정을 설명하기 위한 흐름도이다.

도 11은 inter-eNodeB HO를 수행할 때, UL BCcc 변경에 따른 업링크의 CA 핸드오버 유형 결정 과정을 설명하기 위한 흐름도이다.

도 11은 CA 핸드오버 유형 결정 과정을 설명하기 위한 도면이다.

도 12는 intra-eNodeB HO를 수행할 때, DL BCcc 변경에 따른 다운링크의 CA 핸드오버 유형 결정 과정을 설명하 기 위한 흐름도이다.

도 13은 intra-eNodeB HO를 수행할 때, UL BCcc 변경에 따른 업링크의 CA 핸드오버 유형 결정 과정을 설명하기 위한 흐름도이다.

도 14는 본 발명의 실시예에 따른 사용자 장치가 현재 접속된 서빙 기지국의 핸드오버 유형 결정 방법을 설명하 기 위한 흐름도이다.

도 15는 본 발명의 실시예에 따른 Carrier Aggregation을 이용하는 무선 이동통신 시스템에서, 사용자 장치의 핸드오버 유형 결정을 위한 서빙 기지국을 개략적으로 도시한 블록도이다.

발명을 실시하기 위한 구체적인 내용

이하 첨부된 도면을 참조하여 본 발명의 실시예를 설명한다. 본 발명을 설명함에 있어서, 관련된 공지 기능 또 [0022]

는 구성에 대한 구체적인 설명이 본 발명의 요지를 불필요하게 흐릴 수 있다고 판단되는 경우에는 그 상세한 설 명을 생략할 것이다. 그리고, 본 명세서에서 사용되는 용어(terminology)들은 본 발명의 바람직한 실시 예를 적절히 표현하기 위해 사용된 용어들로서, 이는 사용자, 운용자의 의도 또는 본 발명이 속하는 분야의 관례 등 에 따라 달라질 수 있다. 따라서, 본 용어들에 대한 정의는 본 명세서 전반에 걸친 내용을 토대로 내려져야 할 것이다.

도 1은 본 발명의 실시 예에 따른 네트워크 시스템을 도시한 도면이다.

[0023]

도 1에 도시된 시스템은 모든 셀룰러 이동통신 시스템에 적용할 수 적용될 수 있는 기술로서, 이하에서는, 3GPP [0024]

Long Term Evolution (LTE) 구조와 향후의 IMT-Advanced 구조를 포함한 차세대 이동통신시스템을 기반으로 설 명한다.

도 1의 시스템은, 3GPP Long Term Evolution (LTE) 구조로서, eNodeB(evolved NodeB)는 기지국을 의미하며, [0025]

WCDMA(Wideband Code Division Multiple Access)에서의 'NodeB+RNC'와 유사한 노드이다. eNodeB 1(20)은 셀 A 의 가운데에 위치하며, eNodeB 2(30)는 셀 B의 가운데에 위치한다.

액세스 게이트웨이(aGW: Access Gateway)(40)는 MME(Mobility Management Entity)와 SAE Gateway로 이루어져 [0026]

있으며, 이동통신 시스템 관리 개체를 말한다. aGW(40)는 WCDMA에서의 SGSN(Serving GPRS Support Node)과 GGSN(Gateway GPRS Support Node)과 유사한 노드이다. UE(10)는 사용자 장치로서, 모바일폰, 랩탑, 노트북과 같이 통신이 가능한 사용자 단말기(Mobile Station)일 수 있다.

eNodeB 관점에서는 기지국(eNodeB)과 사용자 장치(UE) 간의 무선(Radio) 인터페이스와, 기지국(eNodeB) 간의 인 [0027]

터페이스인 X2 인터페이스, aGW와 eNodeB 간의 인터페이스인 S1 인터페이스가 존재한다. 이러한 인터페이스는 각각 무선 네트워크 계층(Radio Network Layer)에서 제어 평면(Control Plane) 측면에서는 RRC(Radio Resource

Control) 인터페이스, S1AP (S1 Application Part) 인터페이스, 및 X2AP(X2 Application Part)라 한다.

또한, 이러한 인터페이스는 프로토콜로 정의되며, 기능별 프로시저들이 정의되고, 사용될 메시지들과 각 메시지 별 정보 등이 프로시저에 정의된다.

3GPP계열은 일반적으로 NCMA (Network Controlled Mobile Assisted)형태의 이동성관리를 수행한다. 즉, 3GPP [0028]

계열은 네트워크(도 1의 경우, eNodeB)에서 핸드오버 예측, 결정 및 최적화를 수행하고, Mobile(예: User Equipment)는 네트워크의 이동성 관리 기능을 보조한다. 3GPP계열의 LTE 및 향후 LTE-Advanced 경우, 무선접속 기술(Radio

Access Technology)내에서의 이동성 관리는 NCMA 개념을 기반으로 한다. 셀룰러 이동통신시스템에서 사용자 장 [0029]

치(UE)와 기지국(eNodeB)간의 논리적인 전용 무선채널이 있을 경우, 사용자 장치(UE)는 접속 상태(Connected 상 태)에 있는 것으로 정의할 수 있다. 이러한, 사용자 장치의 접속 상태에서, 이동성 관리는 현재 접속된 서빙 기지국(eNodeB)에서 주관한다.

서빙 기지국(eNodeB)은 이웃 기지국들과의 X2AP 시그널링을 통한 협조, 사용자 장치(UE)가 측정한 정보, 서빙 [0030]

기지국(eNodeB) 내에서의 측정 정보를 활용하여 사용자 장치(UE)의 이동성 관리를 지원한다.

도 2는 기지국(eNodeB)내에서의 UE 이동성 관리를 주관하는 논리적 주체를 D-RRM(Distributed Radio Resource [0031]

Management)으로 표현한 도면이다. 즉, 도 2의 D-RRM(50 또는 60)은 기지국마다 존재하며, 결국 자원 관리는 분산형 자원관리를 지향한다.

도 2의 D-RRM(50 또는 60)은, 기지국(eNodeB 1, eNodeB 2)의 계층상으로는 L3(Layer 3)에 위치하며, 사용자 장 [0032]

치(UE)와는 무선 인터페이스를 통하여 RRC로 연결되어 있다. 또한, 각 기지국은 X2AP로 연결되어 있고, 기지국 (eNodeB) 내부의 계층 (Layer 1, Layer 2)에 대한 자원 제어 및 무선 측정을 위하여 CSAP(Credit-based Slot Allocation Protocol) 인터페이스(CSAPL1, CSAPL2)를 가지고 있다. 또한, 부가적으로 L1과 L2사이에 CSAPL1L2 인터페이스가 존재한다.

따라서, D-RRM(50, 60)은 기지국(eNodeB 1, eNodeB 2)과 사용자 장치(UE) 사이의 RRC 프로토콜을 이용한 시그 [0033]

널링을 통하여 UE의 자원을 제어하거나, UE에서의 상황(DL Meas, L2 Meas)에 대한 측정값(Measurement)을 보고 받을 수 있다. DL Meas는 다운링크 측정을 의미하며, L2 Meas는 L2 측정을 의미한다.

또한, D-RRM(50)은 S1AP 프로토콜을 이용한 시그널링을 통하여 MME와 인터페이스하고, X2AP 프로토콜을 이용한 [0034]

시그널링을 통하여 이웃 eNodeB와 인터페이스할 수 있다. 또한, D-RRM(50)은 eNodeB 내부의 CSAP L1과 CSAP L2를 통하여 eNodeB 내부의 자원 제어 및 측정(N.UL Meas, L2 Meas)에 대한 보고를 받을 수 있다. N.UL Meas 는 네트워크 업링크 측정, L2 Meas는 네트워크 L2 측정을 의미한다.

결과적으로, eNodeB D-RRM(50)은 상술한 다양한 인터페이스를 이용하여 얻은 정보를 바탕으로 종합적이고 체계 [0035]

적인 이동성 관리를 수행할 수 있다.

상술한 종합적이고 체계적인 이동관리를 수행하는 D-RRM(20)의 기능을 본 발명에서는 CMC(Connection Mobility [0036]

Control)라 명명하며, 본 발명의 실시 예에서는 CMC에 대한 동작을 구체화한다. 또한, D-RRM(50)에는 CMC 이외 에 TLC(Traffic & Load Control) 기능과 ICC (Interference Coordination Control) 기능이 있으며, 이러한 TLC 및 ICC에 의해 CMC에서의 이동성 관리가 어떻게 고려되어야 하는지를 본 발명의 실시예에서 구체화한다.

도 3은 도 2에 도시된 D-RRM의 측정 및 제어 시그널을 설명하기 위한 도면이다.

[0037]

도 3의 D-RRM을 참조하면, 도 2의 D-RRM(50)은 RRC, X2AP, S1AP 및 CSAP를 통하여 UE, 이웃 eNodeB, MME, D- [0038]

RRM 자신의 eNodeB에서 하위 계층(L1, L2)와 인터페이스가 가능하다. 또한, D-RRM(50)은 RRC 프로토콜과 CSAP 을 이용하여 각각 UE 상황(예: 도 2의 UE에서 L1의 DL Meas와 L2의 L2 Meas)과 자신 eNodeB에 대한 상황(예:

도 2의 eNodeB에서 L2의 N.L2 Meas와 L1의 N. UL Meas.)을 모니터링하고 동시에 측정방법을 제어할 수 있다.

또한, RRC 프로토콜과 CSAP은 이동성 관리를 위하여 이용될 수 있다. 그리고, eNodeB와 MME 간의 인터페이스 [0039]

프로토콜인 S1AP는 이동성 관리 기능의 일부(예: eNodeB 변경에 따른 eNodeB와 aGW간의 신호 및 데이터 Path 변 경)를 수행하는데 사용될 수 있다. 또한, X2AP는 이동성 관리 기능의 일부(예: 핸드오버 준비 및 기지국간 핸 드오버 정보 교환)을 수행하는데 사용될 수 있다.

즉, RRC는 UE와 eNodeB 간의 인터페이스 프로토콜이며, X2AP는 eNodeB와 eNodeB 간의 인터페이스 프로토콜이다.

[0040]

또한, CSAP는 자신 eNodeB의 L1(PHY)과 L2(MAC, RLC, PDCP 및 GTP)와의 Control Service Access Point이며,

S1AP는 eNodeB와 MME 간의 인터페이스 프로토콜이다.

RRC, X2AP, S1AP 및 CSAP는 제어 표준 프로토콜 및 로컬 인터페이스 측면에서 볼 때 제어 평면에 해당한다. 측 [0041]

정 모니터링 및 제어의 목적은, 종합적인 이동성 관리 측면에서 신속하고 강인한 핸드오버를 위한 것으로, D.RRM은 이러한 인터페이스들을 활용하여 핸드오버 예측 및 결정, 핸드오버 조정 및 최적화를 수행할 수 있다.

도 4 내지 도 6은 Carrier Aggregation 개념에서의 이동성 관리 방법을 기술함에 있어서 본 발명이 사용하는 용 [0042]

어 및 기술을 보다 정확히 정의하고, 주파수 재사용에 대해 설명하기 위한 도면이다.

도 4는 주파수 재사용 특성을 설명하기 위한 도면이다.

[0043]

도 4를 참조하면, 식별번호 '410'에 도시된 'Frequency'는 무선전송방식으로 이동통신 서비스를 제공하기 위하 [0044]

여 이동통신 사업자에게 할당된 주파수 대역이다. 할당된 주파수 대역은 업링크(UL: Up Link), 또는, 다운링크 (DL: Down Link)를 위한 대역이다. 예를 들어 이동통신 사업자가 도 4의 410과 같은 주파수를 DL 또는 UL에 대 하여 할당받았다고 가정하면, 기지국은 기지국이 서비스하려는 무선전송방식의 특성에 따라, 할당된 주파수 대 역을 복수의 FA(Frequency Assignment, FA1, FA2, FA3)로 분리할 수 있다.

식별번호 '421'은 할당된 주파수 대역을 FA1, FA2, FA3로 분할한 것으로, 셀간 간섭이 존재하면, 기지국은 [0045]

'422'에 도시된 바와 같이 주파수 재사용률(Reuse factor)을 3으로 하여 셀 플래닝함으로써 간섭이 발생하지 않 도록 할 수 있다.

식별번호 '431'은 하나의 기지국에서 셀의 총 데이터 처리량을 높이기 위하여, 방향성 안테나를 이용하여 셀을 [0046]

섹터링한 경우이다. '431'의 경우, 하나의 기지국에 대하여 방향성 안테나를 이용하여 각 FA별로 3개의 섹터링 을 적용한 경우이다. '432'는 '431'과 같이 만들어진 셀을 플래닝하는 일 실시예를 도시한 도면이다.

식별번호 '441'은 무선전송방식의 특징에 의해, 간섭이 존재하지 않는 경우, FA1만을 가지고 셀 플래닝을 할 수 [0047]

있음을 보여주며, 이러한 경우, FA1의 주파수 재사용률은 1이다.

식별번호 '451'은 셀간 간섭이 존재하지 않는 경우에도 사업자가 FA2, FA3의 주파수를 할당받을 수 있음을 보여 [0048]

주며, 이는, '452'에 도시된 바와 같이 셀 플래닝될 수 있다. 각 셀이 동일한 무선 방식을 사용하는 경우, 무 선접속된 UE가 FA1 셀에서 FA1 셀로 이동하면 Intra-frequency 핸드오버라 정의하고, FA1 셀에서 FA2 셀로 이동 하는 것과 같이 다른 셀로 UE가 이동하는 경우에는 Inter-frequency 핸드오버라고 정의할 수 있다. 도 1에서 Cell A와 Cell B의 관계는 동일 FA일 수도 있고, 서로 다른 FA일 수도 있다.

상술한 바와 같이, 주파수 재사용률은 셀간 간섭을 받지 않으면 1로 설정할 수 있으며, 무선전송방식으로 인해 [0049]

셀간 간섭이 발생하면 사업자에게 할당된 주파수를 나누어 주파수 재사용률이 1 이상이 되도록 셀 플래닝하거나, 재사용률을 1로 하되 별도의 간섭 완화 방법을 사용할 수 있다. 또는, 무선접속방식이 셀간 간 섭을 야기하지 않아도, 할당된 주파수를 분할하여 사용할 수 있다.

도 5에서, 사용 가능한 하나의 주파수 캐리어를 CC(Component Carrier)라 할 때, CC 기술은 주파수 대역(FB)에 [0050]

따라 복수의 CC(예를 들어, CC1, CC2, CC3)를 하나의 기지국에서 동시에 사용할 수 있는 기술이다.

본 발명의 실시 예에서 사용되는 CC 세트는 CA(Carrier Aggregation)을 위하여 동일 기지국에서 사용 가능한 주 [0051]

파수 대역의 세트를 의미할 수 있다. CA는 하나의 기지국에서 동시 운용이 가능한 CC들의 집합을 의미하거나, 또는, 동일 기지국에서 CC들의 동시 운용이 가능함을 의미할 수 있으며, 업링크(UL) CC 세트와 다운링크(DL) CC 세트가 각각 정의된다.

CC1, CC2, CC3는 '510'에 도시된 바와 같이, 연속적으로 할당되거나, '520'에 도시된 바와 같이 비연속적으로 [0052]

할당될 수 있으며, 서로 다른 주파수 밴드(FB)를 가질 수 있다. 또한, 하나의 사업자가 CC1, CC2, CC3를 모두 할당 받거나, 서로 다른 사업자에게 일부 CC가 할당될 수도 있다.

식별번호 '521'에 도시된 CC1, CC2 및 CC3은, 간섭이 존재하지 않는 무선접속방식이 존재하거나, 또는, 간섭완 [0053]

화방법이 존재하는 경우, '522'에 도시된 바와 같이, 동일한 셀 커버리지를 가지며, 하나의 기지국(예를 들어, 51)에서 동시에 운영되도록 기지국(51, 52, 53) 별로 CC 플래닝될 수 있다. 이는, 단말기(즉, 사용자 장치)의 성능에 따라 하나의 기지국(예를 들어, 51)에서 CC1, CC2, CC3를 모두 활용하여 데이터를 전달하는 것이 가능함 을 의미한다.

또한, 식별번호 '531'에 도시된 바와 같이 CC1, CC2 및 CC3를 섹터링하여 동일 기지국의 총 데이터 처리량을 증 [0054]

가시킬 수 있으며, 이는 '532'와 같이 셀 플래닝될 수 있다.

도 6은 도 5의 CA환경뿐만 아니라 CC 플래닝의 다른 실시예를 보여주는 도면이다.

[0055]

도 6을 참조하면, CA를 위한 CC 플래닝이 '522' 또는 '532'에 도시된 바와 같이 동일한 CC 커버리지를 갖지 않 [0056]

을 수 있으며, 또한, 기지국별 CC 세트의 수가 같지 않을 수 있음을 보여준다.

식별번호 '611'은 모든 기지국(61, 62, 63)의 CC1의 커버리지가 CC2 및 CC3의 커버리지보다 작도록 CC 플래닝된 [0057]

예이다. 식별번호 '612'는 하나의 기지국(64)은 동일한 커버리지를 가지며, 다른 하나의 기지국(65)은 CC1의 커버리지가 작으며, 또 다른 기지국(66)은 CC1이 없도록 CC 플래닝된 경우를 보여준다.

도 7은 도 5 및 도 6을 참조하여 설명한 CA환경뿐만 아니라, UL CC세트와 DL CC세트의 개수가 일치하지 않는(업 [0058]

/다운 CC 세트 수의 불일치)경우가 발생하는 예를 설명하기 위한 도면이다.

일반적으로, 기존의 셀 개념은 UL의 주파수 대역과 DL의 주파수 대역은 하나의 쌍을 이루며, 도 5 및 도 6에서 [0059]

는 DL 커버리지를 기본으로 하여 셀에 대해 설명하였다. 이는 UL 주파수 대역폭과 DL 주파수 대역폭이 동일하 다는 것과 한 쌍을 반드시 이룬다는 것을 암시적으로 포함하고 있다.

그러나, CA 환경에서, 하나의 기지국(71)에 CA 기술을 적용하는 경우, DL을 위해 주파수 대역의 개수와 UL을 위 [0060]

한 주파수 대역의 개수는 동일하지 않을 수 있다. 즉, 도 7에 도시된 바와 같이, 기지국(71)은 DL을 위해 복수 의 주파수 대역(fc1_dl, fc2_dl, fc3_dl)을 사용하는 반면, UL을 위해 비대칭적으로 하나의 주파수 대역 (fc6_ul)만을 사용할 수도 있다. 여기서, '비대칭'은 UL과 DL의 CC 세트의 개수가 불일치하는 것과 또는 주파 수 폭(FB)의 차이도 포함될 수 있다. 도 7에 도시된 주파수 대역 20 MHz는 일 예로서, 주파수 대역은 이보다 더 크거나 작을 수 있다.

도 8은 상기 기술한 다양한 CA 환경에서 정의될 수 있는 핸드오버(HO: Handover)의 유형을 설명하기 위한 도면 [0061]

이다.

식별번호 '811'과 '812'는, 동일 기지국(eNodeB 1)에서 운용하는 CC세트(CC1, CC2) 사이에서의 핸드오버를 보여 [0062]

주며, 이를 Intra-eNodeB Batch HO라 한다.

식별번호 '811'을 참조하면, UE가 CC1을 사용하는 중 CC2를 이용함으로써 첫번째 Intra-eNodeB Batch HO가 발 [0063]

생하고, CC2를 사용하는 중 CC1을 이용함으로써 두번째 Intra-eNodeB Batch HO가 발생한다.

식별번호 '812'를 참조하면, 첫 번째 유형은, 하나의 CC(CC1)만을 사용하다가 두 개의 CC(CC1, CC2)를 동시에 [0064]

사용하는 Intra-eNodeB CC Breakup HO이며, 두 번째 유형은 두 개의 CC(CC1, CC2)를 동시에 사용하다가 하나의 CC(CC1)만 사용하는 Intra-eNodeB CC Union HO이다.

'821'과 '822'는 기지국 간의 핸드오버를 CC 상황에 따라 구분한 것이다. '821'을 참조하면, 첫 번째 유형은, [0065]

UE가 이전 기지국(eNodeB 1)에서 하나의 CC1을 사용하는 중 다른 기지국(eNodeB 2)의 CC1로 이동하는 Inter- eNodeB Intra-CC Batch HO이며, 두 번째 유형은, UE가 하나의 기지국(eNodeB 2)에서 CC1을 사용하다가 다른 기 지국(eNodeB 1)의 CC2로 이동하는 Inter-eNodeB Inter-CC Batch HO이다.

'822'를 참조하면, 첫 번째 유형은, UE가 이전 기지국(eNodeB 1)에서 CC1을 사용하다가 다른 기지국(eNodeB 2) [0066]

으로의 핸드오버시 CC1과 CC2를 사용하는 Inter-eNodeB CC Breakup HO를 보여주고 있으며, 두 번째 유형은, UE 가 하나의 기지국(eNodeB 2)에서 CC1과 CC2를 사용하다가 다른 기지국(eNodeB 1)의 CC1 하나만을 사용하는 Inter-eNodeB CC Union HO이다.

'831'은, UE가 1개 이상의 CC를 사용하다가 추가된 CC를 사용하는 형태인 CC More Split Breakup HO와, 이와 [0067]

반대로 CC의 개수가 적어지는 CC Less Split Breakup HO와, 핸드오버시에도 CC의 개수가 유지되는 CC Maintain Split breakup HO를 보여주고 있다. '831'에 도시된 호를 Split 현상이라 하며, Split 현상은 Intra-eNodeB 또는 Inter-eNodeB에서 이루어 질 수 있다.

일반적으로 핸드오버는 UL과 DL이 한 쌍을 이루며, 다운링크(DL)를 기준으로 업링크(UL)도 같이 핸드오버된다.

[0068]

도 8을 참조하여 설명한 핸드오버는 다운링크(DL)을 기준으로 설명한 것이다. 그러나, 상술한 CA 환경들을 고 려할 때, Intra-eNodeB에서는 업링크(UL)와 다운링크(DL) 핸드오버는 독립적으로 수행되거나 또는 같이 수행될 수 있다. 또한, Inter-eNodeB에서는 업링크(UL)와 다운링크(DL) 핸드오버가 동시에 이루어져야 하나, Split 유 형이나 Union 유형은 업링크(UL)와 다운링크( DL)가 같지 않을 수도 있다.

<핸드오버 과정>

[0069]

이하에서는 핸드오버의 과정을 크게 세 단계로 구분하여 설명한다.

[0070]

첫 째, 측정 모니터링 및 정보 수집 단계에 대해 설명한다. 도 2에 도시된 프레임워크의 D-RRM(50)은 RRC를 통 [0071]

하여 UE 측정 정보를 수집하고, CSAP를 통하여 자신의 eNodeB에 대한 측정 정보를 수집하며, X2AP를 통하여 이 웃 eNodeB들의 자원 준비 및 정보교환을 수행한다. 측정된 정보는 예를 들어, radio rink를 측정한 정보일 수 있다. 측정 정보는 D-RRM(50)의 각 기능(예를 들어, CMC, TLC, ICC 등)의 역할에 따라 프로세싱될 수 있다.

둘째, 핸드오버 준비 및 결정 단계이다. CMC는 프로세싱된 데이터를 바탕으로 현재 가능한 후보 CC 세트를 준 [0072]

비하고, 그에 따른 핸드오버를 실제 수행할지 결정할 수 있다.

셋째, 핸드오버 실행 단계이다. UE는 적절한 시점에 핸드오버되어 다른 eNodeB, 즉, 다른 셀로 이동되어 새로 [0073]

운 접속을 설정할 수 있다.

선택적으로, 둘째 단계에서, CMC는 TLC나 ICC의 요청을 수락하여 핸드오버를 수행할 수도 있다. 본 발명의 실 [0074]

시예에서는 상술한 세 단계 수행 시 도입되는 CA 환경을 고려하여 핸드오버 유형을 결정할 수 있다.

한편, 도 2의 D-RRM(50)이 3GPP의 NCMA(Network Controlled Mobile Assisited) 핸드오버 정책에 따라 도 8과 [0075]

같은 핸드오버 유형을 결정하기 위해, 후보 CC 세트들을 준비하고, 핸드오버를 결정 및 실행하는 것을 돕기 위 하여, UE는 다음과 같은 동작을 수행할 수 있다.

즉, 정보 수집단계에서, UE는 사용중인 CC별 Radio Link 품질(L1 DL Meas.)과 사용중인 CC별 업링크(UL) 트래 [0076]

픽 버퍼의 상태(L2 Meas.) 등의 정보를 측정한 후, 측정된 결과를 RRC 프로토콜을 이용하여 현재의 서빙 기지국 (eNodeB)으로 보고할 수 있다.

또한, 도 7에 도시된 바와 같이, 업다운링크가 불일치하는 상황이 존재하므로, 기지국의 L1은 기지국에서 UE가 [0077]

사용중인 업링크 CC들의 Radio Link 품질을 UE별로 측정할 수 있다. 기지국의 L1은 CSAP을 이용하여, 측정된 업링크 CC들의 Radio Link 품질과 측정된 업링크 간섭 정보를 기지국의 L3에 보고할 수 있다. 이러한 측정 파 라미터에 대한 상세 내용을 도 7을 참조하여 설명하면 하기와 같다.

먼저, 도 7의 경우를 참조하여, 어느 한 기지국은 업링크(UL)를 위해 CC4, CC5, CC6를 사용하며, DL를 위해 [0078]

CC1, CC2, CC3를 사용하며, UE1이 기지국(71)에 현재 접속된 상태에서 점선의 다운링크로 CC1, CC2, CC3을 사용 하고 업링크로 CC6을 사용한다고 가정한다. CA 환경에서는 하기와 같은 파라미터 측정, 다운링크(DL)에 관련된 측정 정보뿐만 아니라 기지국(eNodeB)에서 측정된 업링크(UL)에 관련된 측정 정보(예: 버퍼량 측정과 기지국에 서의 UL Radio 품질 측정, 간섭 측정)가 필요하다. 즉, 도 7과 같은 CC 업과 CC 다운에 대한 불일치가 발생할 수 있으므로, 측정에 있어 UL와 DL를 따로 측정 관리하는 것이 CA 환경에서 더 적합할 수 있다.

기지국에서 CA 셀룰러 환경에서 이동성 관리를 위해 필요한 파라미터는 [표 1], [표 2], [표 3]과 같다. 이는, [0079]

도 7에서와 같이, eNodeB(71)이 다운링크로 CC1, CC2, CC3를 사용하고 업링크로 CC4, CC5, CC6를 사용하며, eNodeB(71)에 사용자 장치(UE1)이 현재 다운링크로 CC1, CC2, CC3를 사용하며, 업링크로 CC6를 사용 중이라는 가정에서의 파라미터이다.

표 1

[0080] 파라미터 표기(값)

(Parm 1-1)

CC별 DL 최대 커패시티(DLMC:

Maximum Capacity)

DLMCCC1, DLMCCC2, DLMCCC3

(Parm 1-2)

CC별 UL 최대 커패시티(ULMC)

ULMCCC4, ULMCCC5, ULMCCC6

(Parm 1-3)

Interference Coordination 정책에 따른 CC별 및/또는 위치별 UL/DL PRB 사용 정책

예를 들어 FFR 정책에 따른 UE별 셀의 현재 위치에 따른 CC별 PRB 사용 제한 또는 사용 장려등의 정책(사전에 정의되고 세 미 스태틱하게 바뀔수도 있는 정보)

(Parm 1-4)

UE별 해당 UE에 보장되어야 할 총 품 질

UE1인 경우, ULGQUE1 , DLGQUE1

(Parm 1-5)

UE별 해당 UE의 ULGQ 또는 DLGQ를 만 족시키기 위한 CC별 분할 품질

UE1인 경우(참조: 도 7 점선), ULCCGQUE1CC6,

DLCCGQUE1CC1, DLCCGQUE1CC2, DLCCGQUE1CC3,

여기서, ULGQUE1 =ULCCGQUE1CC6,

DLGQUE1=DLCCGQUE1CC1+DLCCGQUE1CC2+DLCCGQUE1CC3

(Parm 1-6)

UE 별, UE의 현재 서빙 기지국 (eNodeB)에서 해당 UE가 사용하는 CC 별 DLCCGQ 또는 ULCCGQ를 보장하기 위한 각 CC별 측정되는 물리 신호 품 질의 기준치

UE1인 경우(참조: 도 7 점선), ULCCTHUE1CC6,

DLCCTHUE1CC1, DLCCTHUE1CC2,DLCCTHUE1CC3

기지국의 L2 및 L1에서 측정되는 측정값은 [표 2]와 같다.

[0081]

표 2

[0082] 레이어 파라미터 측정값

L2 (도 2의 eNodeB L2에서의 N. L2

Meas 박스)

(Parm 2-1)

CC별 DL 가용 커패시티(DLCCAC: Available Capacity)

DLCCACCC1, DLCCACCC2, DLCCACCC3

(Parm 2-2)

CC별 UL 가용 커패시티(ULCCAC)

ULCCACCC4, ULCCACCC5, ULCCACCC6

(Parm 2-3)

UE별 UE가 현재 사용하는 CC별 DL 트래픽 버 퍼량(DLBA: DL Buffer Amount)

DLCCBAUE1CC1, DLCCBAUE1CC2, DLCCBAUE1CC3

L1 (도2의 eNodeB L1에서의 Meas.

박스)

(Parm 2-4)

UE별 UE가 현재 사용하는 CC별 UL 품질 (ULCCQ)

UE1의 경우, ULCCQUE1CC6

(Parm 2-5)

현재 UE가 사용하는 CC별 자원영역으로 다른 기지국(eNodeB)으로부터 오는 간섭의 레벨 (ULCCIL: UL CC Interference Level)

UE1의 경우, ULCCILUE1CC6

사용자 장치의 L2 및 L1에서 측정되는 측정값은 [표 3]과 같다.

[0083]

표 3

[0084] 레이어 측정값

L2 (도 2의 UE L

2에서의 L2 Meas. 박스)

(Parm 3-1)

UE 별, UE가 현재 사용하는 CC별 UL 트래픽 버퍼량

UE1인 경우(참조. 도 7 점선), ULCCBAUE1CC6

L1 (도 2의 UE L

1에서의 L1 Meas. 박스)

(Parm 3-2)

UE에서 현재 측정되는 기지국별 및 CC별 DL 품질(DLENBCCSNR)

- 서빙 기지국의 D-RRM은 UE가 측정할 기지국 대상을 제한하도록 제 어할 수 있음.

- 서빙 기지국은 DLENBCCSNR 에 대한 주기적인 보고 및/또는 이 벤트 보고를 하도록 제어할 수 있 음.)

UE1인 경우(참조. 도 7 점선 그리고 서빙 기지 국이 eNodeB1이고 이웃 기지국이 eNodeB2, eNodeB3가 존재한다면)

DLENBCCSNRUE1CC1eNodeB1,

DLENBCCSNRUE1CC2eNodeB1,

DLENBCCSNRUE1CC3eNodeB1

DLENBCCSNRUE1CC1eNodeB2,

DLENBCCSNRUE1CC2eNodeB2,

DLENBCCSNRUE1CC3eNodeB2

DLENBCCSNRUE1CC1eNodeB3,

DLENBCCSNRUE1CC2eNodeB3,

DLENBCCSNRUE1CC3eNodeB3

UE별 해당 UE가 사용하는 자원영역에 다른 기지국(eNodeB)으로부터 오는 CC별 간섭의 레벨(DLCCIL, DL CC Interference Level)

UE 1의 경우,

DLCCILUE1CC1 ,DLCCILUE1CC2 ,DLCCILUE1CC2

[표 3]에서, UL 버퍼량과 DL 간섭 레벨은 예를 들어, 상, 중, 하로 구분하여 운용될 수 있다. 결과적으로, CA [0085]

환경에서 이동성 관리를 위해 D-RRM은 [표 1]과 같은 semi-static한 정보의 관리 및 업데이트와, [표 2]와 같이 자신의 기지국에서 CSAP를 통해 측정되는 정보, 그리고, [표 3]과 같이 UE를 통해 측정되는 정보를 RRC를 통해 얻을 수 있다. 즉, D-RRM은 [표 1]과 같은 정보 및 [표 2], [표 3]과 같은 이러한 측정정보들을 바탕으로 CA 환경에서 이동성 관리를 수행하게 된다.

CA환경에서 핸드오버는 크게 세가지 범주에서 의해 발생할 수 있다.　

[0086]

첫째, 현재 접속된 CC들의 SNR 품질이 나빠지는 경우, 둘째, 시스템 측면에서 간섭을 완화하기 위한 경우, [0087]

셋째, 트래픽 상황에 따라 시스템 차원의 로드분배 요구 시에 핸드오버가 일어나는 경우이다.

본 발명의 실시예에서는 첫 번째 범주는 D-RRM의 CMC가 필요한 기능을 담당하며, 두 번째 범주는 ICC가 담당하 [0088]

며, 세 번째 범주는 TLC가 담당하는 경우를 예로 들어 설명한다.

먼저, 두 번째 범주에 대해 자세히 설명하면 다음과 같다.

[0089]

D-RRM(50)내에 ICC(Interference Coordination Control) 기능이 있다면, ICC는 [표 1]에서 상술한 [0090]

Interference Coordination 정책에 따른 CC별 UL/DL PRB(Physical Resource Block) 사용 정책 및 Proactive Approach에 의해 간섭제어를 할 수 있으며, 이러한 간섭 제어를 Interference Indication이라 할 수 있다.　

Proactive Approach란 사전에 정의된 간섭 규정에 따라 간섭이 간섭을 예방 제어하는 것을 의미한다.

또한, ICC는 [표 2]와 [표3]을 참조하여 상술한 해당 UE가 사용하는 CC별 간섭 레벨(ULCCIL, DLCCIL)의 측정 결 [0091]

과에 따라 Reaction Approach를 이용하여 간섭제어를 할 수 있다. 이러한, ICC의 간섭제어에 의해서 CMC가 ICC 로부터 받는 정보를 본 발명에서는 Interference Indication 정의한다. Reaction Approach는 간섭이 발생한 결과에 따라 간섭을 사후 제어하는 것을 의미한다.

Proactive 적인 측면에서 Interference Indication의 의미는, 간섭을 제어하기로 하였으니 해당 UE가 사용하는 [0092]

CC에서 특정 PRB 자원 사용을 자제하거나 추천하는 것을 지시하거나, 또는 해당 CC를 사용하지 말거나 사용할 것을 지시하는 것일 수 있다.

또한, Reactive적인 측면에서 Interference Indication의 의미는, 해당 UE가 사용하는 CC에서 발생하는 간섭의 [0093]

레벨에 따른 조치를 요청하는 것일 수 있다. 예를 들어 '상'은 UE가 사용하는 해당 CC에서 사용중인 PRB에 간 섭이 매우 많으므로, 이 때의 대응책으로서, 동일 CC에서 다른 PRB로 이동시키거나 또는 다른 CC로의 이동을 검 토할 수 있다.

즉, 본 발명의 실시예에서는 CA 환경에 초점을 두고 있으며, 동일 CC에서 다른 PRB로 이동시키는 작업은 MAC 스 [0094]

케줄러에 의해 이루어 지는 일이다. 따라서, 상술한 ICC의 Interference Indication은, 간섭문제로 인하여 해 당 UE가 해당 CC를 사용하지 말도록 제어하는 의미로 해석되며, 이러한 Interference Indication을 확인한 D-

RRM(50)의 CMC는 해당 CC 사용을 배제하는 것으로 기술한다.

세 번째 경우에 대해 보다 자세히 설명하면 다음과 같다.　

[0095]

D-RRM(50)내에 Traffic Load Control(TLC) 기능이 있다면, TLC 기능은 [표 1], [표 2] 및 [표 3]을 참조하여 [0096]

상술한 정보를 고려 및 참조하여 Overload Indication 제어를 수행할 수 있다.　 상술한 정보 중 고려되는 정보 는 예를 들어, CC별 다운링크(DL)와 업링크(UL)의 최대 커패시터(DLMC(Parm 1-1), ULMC(Parm 1-2)), 품질 ((Parm 1-4), (Parm 1-5))를 포함한다.　 또한, 상술한 정보 중 참조되는 정보는 예를 들어, UL과 DL의 가용 커 패시티(DLCCAC (Parm 2-1), ULCCAC(Parm 2-2)), UL과 DL의 트래픽 버퍼량(DLCCBA(Parm 2-3), ULCCBA(Parm 3- 1))을 포함한다.

Overload Indication 제어란, D-RRM(50)의 TLC가 상술한 정보를 바탕으로, 임의 UE가 임의 CC를 사용하는 것을 [0097]

제한하도록 CMC에게 알려주는 것을 의미한다.　 CMC는 결정된 Overload Indication을 TLC로부터 수신하면, 해당 UE가 해당 CC를 사용중인 경우, 해당 CC의 사용을 배제한 상태에서, 가장 적합한 형태의 핸드오버를 실행할 수 있다.

[도 8의 핸드오버 유형 결정]

[0098]

이하에서는, [표 1], [표 2] 및 [표 3]에 정의된 파라미터를 근거로 도 3의 현재 서빙 기지국의 D.RRM이 도 8의 [0099]

핸드오버 유형을 결정하는 방법에 대해 설명한다.

CA 환경에서 가장 큰 핸드오버의 변화 중 하나는 Intra-eNodeB HO가 일어날 수 있다는 것과, Intra-eNodeB HO [0100]

의 UL과 DL이 서로 독립적인 시간에 개별적으로 일어날 수 있다는 점이다. Intra-eNodeB HO는 동일 기지국에서 CC가 바뀌는 핸드오버이다.

반면, Inter-eNodeB HO는 DL과 UL이 동시에 함께 핸드오버되어야 한다. Inter-eNodeB HO는 기존 핸드오버처럼 [0101]

주로 DLENODEBCCSNR 품질(표 3의 Parm 3-2)만을 고려하는 것이 아니라, ULCCQ 품질(표 2의 Parm 2-4)과 DLENODEBCCSNR 품질을 서로 고려하여야 한다. 즉, 어느 한쪽 링크(예를 들어, DL)에서 Best CC 세트(BCCC)가 결정되고, 결정된 BCCC가 Inter-eNodeB HO를 의미하면, 다른 링크(예를 들어, UL)의 Best CC 세트도 타겟 기지 국의 CC들로부터 결정하여, 타겟 기지국에 대한 업링크 BCcc와 다운링크 BCcc가 함께 확보된 상태에서 Inter- eNodeB 핸드오버를 수행하여야 한다. 이는, BCcc가 타겟 기지국의 CC 세트이기 때문이다. BCcc는 서빙 기지국 에서 현재 서비스되는 UE가 가장 적합하다고 판단되는 CC 세트를 의미한다.

현재 서빙 기지국에서의 UL(UCcc)와 DL(UCcc)과 서빙 기지국이 결정한 UL(BCcc)와 DL(BCcc)를 비교할 때, 도 8 [0102]

의 DL 기준 핸드오버 유형은 UL에도 동일하게 적용될 수 있다. DL이 '811' 또는 '812'와 같은 유형을 보일지라 도, UL도 각각 '811' 또는 '812'와 같은 핸드오버가 DL과 동시에 일어난다고 볼 수 없다.

또한, 현재 서빙 기지국에서의 UL(UCcc)와 DL(UCcc)과, 서빙 기지국이 결정한 UL(BCcc)와 DL(BCcc)를 비교할 [0103]

때, 비교 결과가 Intra-eNodeB HO이면, UL Only HO, DL Only HO 또는 UL/DL 동시 HO가 일어날 수 있으며, 이는 Union형태 또는 Split 형태가 될 수 있다.

또한, 현재 서빙 기지국에서의 UL(UCcc)와 DL(UCcc)과, 서빙 기지국이 결정한 UL(BCcc)와 DL(BCcc)를 비교할 [0104]

때, 비교 결과가 Inter-eNodeB HO이면, UL/DL이 동시에 HO 되며, DL에서 '822'의 Inter-eNodeB CC Breakup HO 가 일어날 수 있고, UL에서 '821'의 Inter-eNodeB Intra-CC Batch HO가 일어 날 수 있다. 이는, Union 형태 또는 Split 형태가 될 수 있다.

마찬가지로, Inter-eNodeB HO는 타겟 eNodeB로 UL과 DL이 동시에 HO되어야 하지만 그 유형은 서로 같거나 다를 [0105]

수 있다. 후술할 도 9 내지 도 11은 이러한 유형 결정의 절차를 설명하기 위한 도면이다.

그리고, HO 결정 후 핸드오버 실행 시, 서빙 기지국은 UE에게 RRCConnectionReconfiguration (for HO) 메시지 [0106]

를 전송하며, 이 때, 결정된 UL 및/또는 DL BCcc를 사용하는데 필요한 PHY/MAC/RLC/PDCP에 대한 정보와 상호 엔 터티간의 연결관계를 일괄적으로 제공한다.

상기 전송되는 메시지(RRCConnectionReconfiguration)가 Intra-eNodeB 핸드오버 명령을 포함하는 경우, 서빙 [0107]

기지국은 Intra 계속 서빙 기지국의 지위를 유지하며, UE는 이 메시지에 대한 응답 메시지인 RRCConnectionReconfigurationComplete를 서빙 기지국으로 전송한다.

또한, 상기 전송되는 메시지()RRCConnectionReconfiguration)가 Inter-eNodeB 핸드오버 명령을 포함하는 경우, [0108]

서빙 기지국은 서빙 기지국의 지위를 상실하고 이웃 기지국이 된다. UE는 메시지 (RRCConnectionReconfiguration))가 지시하는 해당 이웃 기지국으로 응답 메시지인 RRCConnectionReconfigurationComplete를 전송한다. 이 메시지를 받은 이웃 기지국은 서빙 기지국의 지위를 갖게 된다.

도 8을 BCcc와 UCcc 관점에서 다시 설명하면, 업링크 또는 다운링크 쪽에서 결정되는 Best CC 세트가 UCcc와 같 [0109]

다면 핸드오버가 발생한다.

또한, UL 또는 DL 측에서 결정되는 BCcc가 소스 기지국 내의 CC에서 결정되며, 결정된 BCcc가 UCcc와 다르면 [0110]

Intra-eNodeB HO가 발생한다. 그러나, UL만 다르다면 UL 독자적인 Intra-eNodeB HO가 발생하고, DL만 다르다 면 DL 독자적인 Intra-eNodeB HO가 발생한다.

결정된 업링크 (또는 다운링크) BCcc가 이웃 기지국의 CC이면, 이웃 기지국과의 핸드쉐이크 메시지 교환이 필요 [0111]

하며, 이러한 교환을 통해 결정된 (Parm 4-2-3)이 최종 협상된 BCcc로 결정된다. 핸드쉐이크 메시지 교환은, [표 4]의 4-1 메시지를 서빙 기지국에서 이웃기지국으로 보내고, 4-2 메시지를 이웃 기지국이 응답으로서 서빙 기지국에게 보내는 과정일 수 있다. 이웃 기지국이 (Parm 4-2-3)을 결정하는 과정에 대해서는 생략한다.

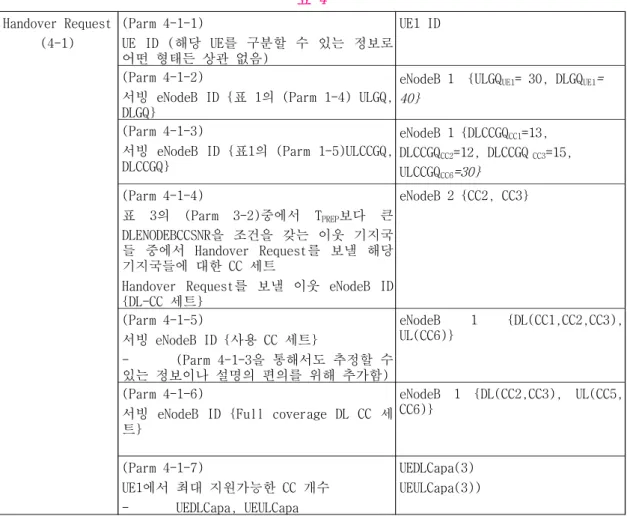

표 4 Handover Request

[0112]

(4-1)

(Parm 4-1-1)

UE ID (해당 UE를 구분할 수 있는 정보로 어떤 형태든 상관 없음)

UE1 ID

(Parm 4-1-2)

서빙 eNodeB ID {표 1의 (Parm 1-4) ULGQ, DLGQ}

eNodeB 1 {ULGQUE1= 30, DLGQUE1= 40}

(Parm 4-1-3)

서빙 eNodeB ID {표1의 (Parm 1-5)ULCCGQ, DLCCGQ}

eNodeB 1 {DLCCGQCC1=13, DLCCGQCC2=12, DLCCGQ CC3=15, ULCCGQ_CC6=30}

(Parm 4-1-4)

표 3의 (Parm 3-2)중에서 TPREP보다 큰 DLENODEBCCSNR을 조건을 갖는 이웃 기지국 들 중에서 Handover Request를 보낼 해당 기지국들에 대한 CC 세트

Handover Request를 보낼 이웃 eNodeB ID {DL-CC 세트}

eNodeB 2 {CC2, CC3}

(Parm 4-1-5)

서빙 eNodeB ID {사용 CC 세트}

- (Parm 4-1-3을 통해서도 추정할 수 있는 정보이나 설명의 편의를 위해 추가함)

eNodeB 1 {DL(CC1,CC2,CC3), UL(CC6)}

(Parm 4-1-6)

서빙 eNodeB ID {Full coverage DL CC 세 트}

eNodeB 1 {DL(CC2,CC3), UL(CC5, CC6)}

(Parm 4-1-7)

UE1에서 최대 지원가능한 CC 개수 - UEDLCapa, UEULCapa

UEDLCapa(3) UEULCapa(3))

Handover Request ACK (4-2)

(Parm 4-2-1)

UE ID (해당 UE를 구분할 수 있는 정보로 어떤 형태든 상관 없음)

UE1 ID

(Parm 4-2-2) 성공 또는 실패 Success or Failure

Success인 경우만 (Parm 4-5, 4-6, 4-7이 유효한 정보임)

Success

(Parm 4-2-3)

이웃 eNodeB ID {사용가능한 DU-CC 세트, UL-CC세트}

eNodeB 2 {DL(CC3), UL(CC5)}

- (Parm 4-2-4)

이웃 eNodeB ID {표 1의 (Parm 1-4) ULGQ, DLGQ}

eNodeB 2 {ULGQ_UE1, DLGQ_UE1}

(Parm 4-2-5)

이웃 eNodeB ID {표1의 (Parm 1-5)ULCCGQ, DLCCGQ}

eNodeB 2 {DLCCGQ_CC3, ULCCGQ_CC5}

다음과 같은 상황을 고려하여 핸드오버 유형의 사례를 기술하면 아래와 같다.

[0113]

n 서빙 기지국 UCcc [0114]

UE1 UL UCcc = eNodeB1{CC6}

[0115]

UE1 DL UCcc = eNodeB1{CC1, CC2, CC3}

[0116]

n Case 1 [0117]

UE1 UL UCcc = eNodeB1{CC6}

[0118]

UE1 DL UCcc = eNodeB1{CC1, CC2, CC3}

[0119]

n Case 2 [0120]

UE1 UL BCcc = eNodeB1{ CC6}

[0121]

UE1 DL BCcc = eNodeB1{ CC2, CC3}

[0122]

n Case 3 [0123]

UE1 UL BCcc = eNodeB1{ CC5}

[0124]

UE1 DL BCcc = eNodeB1{ CC1, CC2, CC3}

[0125]

n Case 4 [0126]

UE1 UL BCcc = eNodeB2{CC5}

[0127]

UE1 DL BCcc = eNodeB1{CC2,CC3}

[0128]

n Case 4-1 [0129]

UE1 UL BCcc = eNodeB2{CC5}

[0130]

UE1 DL BCcc = eNodeB2{CC1,CC3}

[0131]

[UCcc AND Case 1. BCcc]

[0132]

→ 아무런 HO가 발생하지 않는다.

[0133]

[UCcc AND Case 2. BCcc]

[0134]

→ [DL HO Execution]만 일어나며 핸드오버 유형은 Intra-eNodeB CC Less Split breakup HO이다.

[0135]

[UCcc AND Case 3. BCcc]

[0136]

→ [UL HO Execution]만 일어나며 핸드오버 유형은 Intra-eNodeB CC Batch HO이다.

[0137]

[UCcc AND Case 4. BCcc]

[0138]

→ Case 4에서 UL BCcc에 inter-eNodeB가 있음을 인식한다.

[0139]

→ [표 4]의 4-1 메시지를 eNodeB2로 보낸다 (Parm 4-1-4의 경우, DL만 해당하며 여기에서는 표 1의 (Parm 1- [0140]

6) DLCCTH를 넘는 eNodeB2의 DLENODEBCCSNR의 CC를 큰 순으로 넣을 수 있음). 이 메시지에 대한 응답으로 표 4 의 4-2메시지의 (Parm 4-2-2)가 success라면 (Parm 4-2-3)을 BCcc로 업데이트 한다.

→ 응답 온 BCcc가 case 4-1이라면, [DL HO Execution]과 [UL HO Execution]이 하나의 메시지로 처리되어 동시 [0141]

에 처리되어야 한다. 전자(DL)는 Inter-eNodeB CC Less Split breakup HO이고 후자(UL)는 Inter-eNodeB Inter- CC Batch HO 형태이다.

[데이터 프로세싱]

[0142]

한편, HO 결정시 사용되는 데이터 프로세싱은, 도 2의 프레임워크에서 RRC, X2AP 및 CSAP로부터 핸드오버 관련 [0143]

정보를 수신하고, 수신된 정보를 근거로 핸드오버 결정을 위한 데이터를 처리하는 과정이다. 데이터 프로세싱 은 크게 Radio Condition 관련 프로세싱, Traffic Load 관련 프로세싱, 간섭관련 프로세싱으로 구분된다. 본 발명의 실시예에서는 각 범주를 각각 CMC, TLC 및 ICC라는 논리적 엔터티가 담당하며, 두 번째 범주와 세 번째 범주의 경우 TLC 및 ICC가 CMC에 어떤 영향이 미치는지에 대해 설명한다.

[데이터 프로세싱-CMC 기능으로 Radio Condition 관련 프로세싱]

[0144]

도 7의 경우, CMC 관점에서의 데이터 프로세싱이란 도 2의 프레임워크에서 RRC, X2AP, CSAP으로부터 핸드오버 [0145]

관련 정보를 받고 그 정보를 근거로 핸드오버를 결정하기 위한 데이터를 처리하는 부분이다.

현재 사용하고 있는 CC 세트의 집합은 크게 두 가지로 관리한다. 하나는 현재 UE가 사용하는 서빙 기지국의 CC [0146]

세트(Used CC: UCcc)라 하며, UL과 DL 각각 관리된다. 다른 하나는, 서빙 기지국과 이웃기지국마다 UL과 DL에 서의 Radio Condition을 측정하고, 측정된 Radio Condition에 기반하여 CC 세트(Measured CC: MCcc)을 마련하 며, MCcc 중 사용하기 가장 좋은 조건을 가진 CC를 Best CC로 정의한다.

[UCcc]

[0147]

UE1-DL UCcc = eNodeB1{CC1, CC2}

[0148]

UE1-UL UCcc = eNodeB1{CC6}

[0149]

UE1이 UL로 eNodeB1의 CC6를 사용하고, DL로 CC1, CC2를 사용하고 있다는 의미임.

[0150]

[MCcc]

[0151]

UE1-DL MCcc = eNodeB1{CC1,CC2,CC3}

[0152]

UE1-DL MCcc = eNodeB2{CC1,CC2,CC3}

[0153]

UE1-UL MCcc = eNodeB1{CC4,CC5,CC6}

[0154]

서빙 기지국(eNodeB 1)의 D-RRM은 CC별로 측정 대상에 대한 제어를 수행할 수 있다. 예를 들어, 서빙 기지국 [0155]

(eNodeB 1)은 측정제어를 통해, 서빙 기지국(eNodeB 1)의 DL CC1, CC2, CC3과 이웃 기지국(eNodeB 2)의 DL CC1, CC2, CC3에 대한 DLENODEBCCSNR(Parm 3-2)를 측정하도록 UE1에게 지시한다.

또한, 서빙 기지국(eNodeB 1)은, UE1이 사용 중인 서빙 기지국(eNodeB 1)의 UL CC4, CC5, CC6에 대해 ULCCQ [0156]

(Parm 2-4)를 측정하도록, 서빙 기지국(eNodeB 1)의 L1에게 지시한다.

이러한 측정 제어를 통해 결정된 MCcc로부터, DL에 대해서는 CC별로 DLENODEBCCSNR 측정값이 획득되며, UL에 대 [0157]

해서는 ULCCQ 측정값이 획득된다.

[BCcc]

[0158]

DL의 경우, UCcc의 각 CC 멤버에 대한 DLENODEBCCSNR이 'DLCCTH (Parm 1-6) + DLCCTHMargin'보다 크면, DL [0159]

UCcc = DL BCcc가 된다.

UL의 경우, UCcc의 각 CC 멤버에 대한 ULCCQ가 'ULCCTH(Parm 1-6)+ULCCTHMargin)'보다 크면, UL UCcc = UL [0160]

BCcc가 된다.

여기서, DLCCTH, ULCCTH에 대하여 시스템 운용상의 마진(DLCCTHMargin, ULCCTHMargin)값을 적용할 수도 있다.

[0161]

DL의 경우, UCcc의 각 CC 멤버에 대한 DLENODEBCCSNR이 'DLCCTH (Parm 1-6) + DLCCTHMargin'보다 낮아지는 경 [0162]

우에 DL BCcc를 아래와 같이 계산한다.

A. Algorithm DL BCcc 결정 과정 [0163]

a.1 If ((서빙 eNodeB의 DL UCcc의 CC멤버의 DLENODEBCCSNR) < (DLCCTH+ DLCCTHMargin)) [0164]

[0165] then [0166] {

a.1.1 DL MCcc의 각 CC의 DLENODEBSNR이 'DLCCTH'를 넘는 CC들에 대한 그 차이의 합을 구한다.

[0167]

a.1.2 a.1.1에서 구한 값 중에서 가장 큰 값을 갖는 것을 일단 BCcc라고 정한다.

[0168]

a.1.3 if(BCcc가 intra-eNodeB라면) [0169]

[0170] {

a.1.3.1 TLC 기능에 의해 서빙기지국 DL MCcc 멤버 중 (DLCCTH+ DLCCTHMargin)보다 큰 멤버 중에서 가장 큰 [0171]

순으로 DLGQ(Parm 1-4)와 DLCCAC(Parm 2-1)를 고려하여 할당한다.

a.1.3.2 할당이 성공하면 그 할당된 것을 BCcc로 결정하고 할당에 실패하며 a.1.1에서 구한 두번째 값을 [0172]

BCcc로 결정한다. 결국 이것은 inter-eNodeB이므로 a.1.4안의 처리루틴으로 간다.

[0173] }

a.1.4 else //inter-eNodeB라면 [0174]

[0175] {

a.1.4-1 표 4의 4-1 메시지를 이웃 기지국으로 보낸다.

[0176]

a.1.4-2 표 4의 4-2 메시지를 받는다. 표 4-2의 (Parm 4-2-2)가 success이면 (Parm 4-2-3)을 BCcc로 결정한 [0177]

다.

a.1.4-3 표 4의 4-2의 (Parm 4-2-2)가 failure이면 a.1.1에서 구한 값 다음 큰 값을 BCcc로 결정하고 a.1.1 [0178]

에 해당하는 eNodeB가 있을 때까지 a.1.4를 반복한다.

[0179] }

} [0180]

a.1.1을 설명하면 [0181]

DLCCTH가 각 CC별로 7로 같고 DL UCcc = {CC1, CC2, CC3}라면 [0182]

UE1-DL MCcc = eNodeB1{CC1,CC2,CC3} → DLENODEBCCSNR{5,18,13} ? (18-7)+(13-7)= 17 [0183]

UE1-DL MCcc = eNodeB2{CC1,CC2,CC3} ? DLENODEBCCSNR{3, 2, 8} ? (8-1) = 7;

[0184]

로 a.1.3 (intra-eNodeB)로 들어가 처리된다.

[0185]

DLCCTH가 각 CC별로 7로 같고 DL UCcc = {CC1, CC2, CC3}라면 [0186]

UE1-DL MCcc = eNodeB1{CC1,CC2,CC3} ? DLENODEBCCSNR{8,8,8} ? (8-7)+(8-7)+(8-7)= 3 [0187]

UE1-DL MCcc = eNodeB2{CC1,CC2,CC3} ? DLENODEBCCSNR{9,10,11} ? (9-7)+(10-7)+(11-7)= 9 [0188]

로 a.1.4 (inter-eNodeB)로 들어가 처리된다.

[0189]

a.1.4에서 X2AP 메시지인 4-1과 4-2를 이용하여 이웃 기지국과 핸드쉐이크하는 과정은 순차적으로 진행되거나, [0190]

a.1.1 조건을 만족하는 이웃 기지국과 패러렐하게 진행되거나, 또는, 임의 DNENODEBCCSNR값이 임의 기준치를 초 과하는 경우에 진행될 수 있다. X2AP를 이용하는 경우, 반드시 Parm 4-2-3)을 통해 DL BCcc도 같이 전달된다.

UL의 경우, UCcc의 각 CC 멤버에 대한 ULCCQ가 'ULCCTH(Parm 1-6)+ULCCTHMargin)'보다 낮아지는 경우, UL BCcc [0191]

를 아래와 같이 계산한다.

B. Algorithm UL BCcc 결정 과정 [0192]

b.1 If ((서빙 eNodeB의 UL UCcc의 CC멤버의 ULCCQ) < (ULCCTH+ ULCCTHMargin)) [0193]

[0194] then [0195] {

b.1.1 UL MCcc의 각 CC의 ULCCQ이 'ULCCTH'를 넘는 CC들에 대한 그 차이의 합을 구한다.

[0196]

b.1.2 b.1.1에서 구한 값 중에서 가장 큰 값을 갖는 것을 일단 BCcc라고 정한다.

[0197]

b.1.3 [0198]

b.1.3.1 TLC 기능에 의해 서빙기지국 UL MCcc 멤버 중 (ULCCTH+ ULCCTHMargin)보다 큰 멤버 중에서 가장 큰 [0199]

순으로 ULGQ(Parm 1-4)와 ULCCAC(Parm 2-1)를 고려하여 할당한다.

b.1.3.2 if(할당이 성공) [0200]

[0201] {

그 할당을 BCcc로 결정한다 [0202]

[0203] }

b.1.3.3 else //(할당이 실패) [0204]

[0205] {

b.1.3.3-1 a.1.1에서 구한 값 중에서 Intra-eNodeB를 제외한 값이 큰 순서대로 [표 4]의 4-1 메시지를 이웃 기 [0206]

지국으로 보낸다.

b.1.3.3-2 [표 4]의 4-2 메시지를 받는다. [표 4]의 (Parm 4-2-2)가 success이면 (Parm 4-2-3)을 BCcc로 [0207]

결정한다.

b.1.3.3-2 [표 4]의 4-2의 (Parm 4-2-2)가 failure이면 a.1.1에서 구한 값 다음 큰 값을 BCcc로 결정하고 [0208]

a.1.1에 해당하는 eNodeB가 있을 때까지 b1.3.3를 반복한다.

[0209] }

[0210]

실시 예로서, a.1.1을 설명하면 [0211]

ULCCTH가 각 CC별로 7로 같고 UL UCcc = {CC6}라면 [0212]

UE1-UL MCcc = eNodeB1{CC4,CC5,CC6} ? DLENODEBCCSNR{18,12,5} ? b.1 조건이 됨 [0213]

[데이터 프로세싱 - TLC 기능으로 Traffic Load 관련 프로세싱]

[0214]

하나의 기지국에 있는 D-RRM의 TLC는 자신의 기지국의 CC들의 사용을 금지하거나 추천할 수 있다. 또는, D-RRM [0215]

의 TLC는 다른 이웃 기지국의 TLC와 X2AP 인터페이스를 통해 핸드쉐이크 메시지나 지시를 송수신함으로써, 자신 의 D-RRM의 CMC에게 Traffic Load Balancing 차원에서 CC에 대한 사용을 금지하거나 추천할 수 있다. 이를 본 발명의 실시예에서는 TLI(Traffic Load Indication)라 정의하며, 자신의 기지국내에서 특정 UE에 대하여 임의 CC를 사용제한하는 것으로 정의한다. 이러한 정의에 따르면, 상술한 A 알고리즘 및 B 알고리즘의 a.1.1, a.1.3.1, b.1.1, b.1.3.1에서 해당 CC를 배제하여야 한다.

[데이터 프로세싱-ICC 기능으로 Interference Coordination 관련 프로세싱]

[0216]

하나의 기지국에 있는 D-RRM의 ICC는 자신의 기지국의 CC들의 사용을 금지하거나 추천할 수 있다.

[0217]

또는, D-RRM의 ICC는 이웃 기지국의 D-RRM의 ICC와의 X2AP 인터페이스를 통해 핸드쉐이크 메시지나 지시를 송수 [0218]

신함으로써, 자신의 D-RRM CMC에게 Interference Coordination 차원에서 CC에 대한 사용을 금지하거나 추천할 수 있다.

이를, 본 발명의 실시예에서는 ICI(Interference Coordination Indication)라고 정의하며, 자신의 기지국내에 [0219]

서의 특정 UE에 대하여 임의 CC에 대한 사용을 제한하는 것을 의미한다. 이러한 정의에 따르면, 상술한 A 및 B 알고리즘에서 a.1.1, a.1.3.1, b.1.1, b.1.3.1에서 해당 CC를 배제하여야 한다.

이하에서는, 도 9 내지 도 12를 참조하여 핸드오버(HO) 유형이 결정되는 과정을 설명한다. 도 9 내지 도 12에 [0220]

의해 결정되는 Inter-eNodeB HO 유형은 DL 또는 UL을 함께 표기한다.

도 9는 본 발명의 실시예에 따른 DLENODEBCCSNR 측정값을 이용한 핸드오버 시 사용할 CC 결정 방법을 설명하기 [0221]

위한 흐름도이다.

905단계에서, 서빙 기지국은 RRC, CSAP 및 X2AP를 통해 측정 정보를 수집한다.

[0222]
