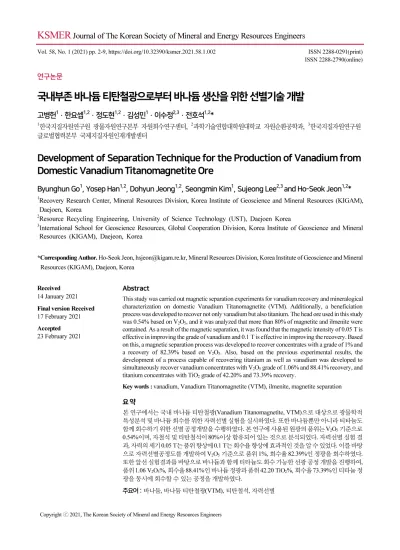

Vol. 58, No. 1 (2021) pp. 2-9, https://doi.org/10.32390/ksmer.2021.58.1.002 ISSN 2288-0291(print) ISSN 2288-2790(online)
연구논문
국내부존 바나듐 티탄철광으로부터 바나듐 생산을 위한 선별기술 개발
고병헌1· 한요셉1,2· 정도현1,2· 김성민1· 이수정2,3· 전호석1,2*
1한국지질자원연구원 광물자원연구본부 자원회수연구센터, 2과학기술연합대학원대학교 자원순환공학과, 3한국지질자원연구원 글로벌협력본부 국제지질자원인재개발센터
Development of Separation Technique for the Production of Vanadium from Domestic Vanadium Titanomagnetite Ore
Byunghun Go1, Yosep Han1,2, Dohyun Jeong1,2, Seongmin Kim1, Sujeong Lee2,3 and Ho-Seok Jeon1,2*
1Recovery Research Center, Mineral Resources Division, Korea Institute of Geoscience and Mineral Resources (KIGAM), Daejoen, Korea
2Resource Recycling Engineering, University of Science Technology (UST), Daejoen Korea
3International School for Geoscience Resources, Global Cooperation Division, Korea Institute of Geoscience and Mineral Resources (KIGAM), Daejeon, Korea
*Corresponding Author. Ho-Seok Jeon, [email protected], Mineral Resources Division, Korea Institute of Geoscience and Mineral Resources (KIGAM), Daejeon, Korea
Received 14 January 2021 Final version Received 17 February 2021 Accepted 23 February 2021
Abstract
This study was carried out magnetic separation experiments for vanadium recovery and mineralogical characterization on domestic Vanadium Titanomagnetite (VTM). Additionally, a beneficiation process was developed to recover not only vanadium but also titanium. The head ore used in this study was 0.54% based on V2O5, and it was analyzed that more than 80% of magnetite and ilmenite were contained. As a result of the magnetic separation, it was found that the magnetic intensity of 0.05 T is effective in improving the grade of vanadium and 0.1 T is effective in improving the recovery. Based on this, a magnetic separation process was developed to recover concentrates with a grade of 1% and a recovery of 82.39% based on V2O5. Also, based on the previous experimental results, the development of a process capable of recovering titanium as well as vanadium was developed to simultaneously recover vanadium concentrates with V2O5 grade of 1.06% and 88.41% recovery, and titanium concentrates with TiO2 grade of 42.20% and 73.39% recovery.
Key words : vanadium, Vanadium Titanomagnetite (VTM), ilmenite, magnetite separation 요 약
본 연구에서는 국내 바나듐 티탄철광(Vanadium Titanomagnetite, VTM)으로 대상으로 광물학적 특성분석 및 바나듐 회수를 위한 자력선별 실험을 실시하였다. 또한 바나듐뿐만 아니라 티타늄도 함께 회수하기 위한 선별 공정개발을 수행하였다. 본 연구에 사용된 원광의 품위는 V2O5 기준으로 0.54%이며, 자철석 및 티탄철석이 80%이상 함유되어 있는 것으로 분석되었다. 자력선별 실험 결 과, 자력의 세기 0.05 T는 품위 향상에 0.1 T는 회수율 향상에 효과적인 것을 알 수 있었다. 이를 바탕 으로 자력선별공정도를 개발하여 V2O5 기준으로 품위 1%, 회수율 82.39%인 정광을 회수하였다.
또한 앞선 실험결과를 바탕으로 바나듐과 함께 티타늄도 회수 가능한 선광 공정 개발을 진행하여, 품위 1.06 V2O5%, 회수율 88.41%인 바나듐 정광과 품위 42.20 TiO2%, 회수율 73.39%인 티타늄 정 광을 동시에 회수할 수 있는 공정을 개발하였다.
주요어 : 바나듐, 바나듐 티탄철광(VTM), 티탄철석, 자력선별
Table 1. Chemical analysis result of raw sample from Gwan-in mine Chemical composition (%)
V2O5* SiO2 Al2O3 Fe CaO MgO
0.54 7.86 4.64 39.97 1.26 4.24
K2O Na2O TiO2 MnO P2O5 lg.loss
0.16 <0.02 20.46 0.28 0.18 -2.13
*The grade of V2O5 is analyzed by ICP-AES.
지고 충격과 마모에 강한 물성을 갖게 해주는 특징으로 인 하여 첨단산업에 필수적인 원료이다(Lee, 2009; Lmtiaz et al., 2015; Wang et al., 2018). 뿐만 아니라, 최근 차세대 에 너지저장시스템(Energy Storage System, ESS)으로 바나 듐레독스흐름전지(Vanadium Redox-Flow Batteries, VRFB) 가 각광받고 있어 바나듐의 수요가 증가할 것으로 예상된 다(Moskalyk and Alfantazi, 2003). 바나듐은 전 세계적으 로 약 6,300만 톤 정도 매장되어 있는 것으로 알려져 있으 나, 현재의 기술 및 가격 등을 고려한 경제성이 있는 매장량 은 2,000만 톤 정도로 추정되고 있다. 전 세계 매장량의 경 우, 중국, 러시아, 남아공에 약 90% 정도가 편중되어 있으 며 생산량 또한 비슷한 실정이다(USGS, 2019).
바나듐 자원의 광상 유형은 크게 화석연료와 바나듐 티 탄철광(Vanadium Titanomagnetite, VTM)으로 나눌 수 있 다. 화석연료에는 초무연탄(Stone coal), 원유(Crude oil) 및 오일 셰일 등이 있으며, 전 세계 바나듐 공급량의 10% 이 상을 차지하고 있다(USGS, 2019). 이중 초무연탄 생산방 법 경우, 열처리에 의해 탄소성분을 제거 한 후, 백운모 부 유선별로 정광을 회수하는 연구가 효과적임을 발표하였다 (Tang et al., 2016). VTM의 경우, 바나듐 생산에 있어 가장 경제성이 있으며 바나듐이 가장 많이 산출되는 광상유형 중 하나이다. 화석연료 내 바나듐을 제외하면 대부분의 바 나듐은 불용성의 3가 상태로 화성암 내에 분산되어 있거나, 철 마그네슘, 규산염광물, 자철석, 티탄철석 등의 광물 내에 2가 철을 치환하여 존재하기도 한다(Kim and Jeon, 2020).
VTM 광상 또한 바나듐이 자철석 및 티탄철석 내에 치환하 여 존재하고 있을 가능성이 높다. 최근 연구 또한 이러한 이 유로 자력선별을 이용한 자철석 및 티탄철석을 회수하여
함유되어 있는 것을 확인하고 이에 대한 기초 연구가 진행 되어 왔다(Kim, 2013; Lee et al., 1997). 특히 연천지역의 경우, VTM 광상으로 티탄철석 광산에 부존되어 있는 자철 광에 바나듐이 부존되어 있는 것이 확인되었다(Go et al., 2020).
따라서 본 연구에서는 최근 수요 증가에 따른 가격 상승 및 특정 국가 편중에 의한 수급의 불안정성이 상존하고 있 는 바나듐을 국내 부존자원인 VTM 광상으로부터 확보할 수 있는 기술개발을 진행하고자 한다. 이에 경기 연천지역 관인광산에서 채취한 VTM 시료를 대상으로 광물학적 특 성분석을 실시하였으며, 바나듐 회수를 위한 자력선별 공 정 연구를 수행하였다. 또한, 광물이 가지고 있는 단체분리 특성, 자성, 비중 등의 차이를 이용하여 바나듐뿐만 아니라 티타늄도 함께 회수할 수 있는 공정을 개발하여 선별효율 을 확인하고자 하였다.
시료 특성
본 연구에서 사용된 시료는 경기 연천지역에 위치한 관 인광산에서 제공한 것으로 Table 1은 제공된 원광시료에 대 한 화학성분 특성을 확인하기 위해 ICP-AES(Inductively coupled plasma Atomic Emission Spectroscopy) 및 XRF (X-ray fluorescence) 분석을 실시한 결과를 나타낸 것이다.
원광 내에 바나듐 성분은 V2O5기준으로 0.54%인 바나듐이 함유되어 있는 것을 확인되었으며, Fe의 함량은 39.97%, TiO2 함량은 20.46%로 두 성분이 가장 많이 함유된 것으로 나타났다.
Fig. 1은 XRF 분석으로 확인된 각 구성 원소의 근원광물
Fig. 1. XRD analysis result of raw sample from Gwan-in mine.
Fig. 2. Microscope analysis result of raw sample. (A) reflecting microscope, (B) polarization microscope opened nicol, (C) polarization microscope crossed nicol. Ma=Magnetite, il=Ilmenite.
Table 2. XRD quantitative analysis result of raw sample from Gwan-in mine
Phase Weight (%)
Magnetite 47.2
Ilmenite 36.7
Hornblende 7.9
Cholorite 3.97
Hercynite 3.77
Biotite 0.46
들을 규명하기 위하여 XRD(X-ray diffraction) 분석결과 를 나타낸 것이며, Table 2는 XRD 정량분석 결과를 나타낸 것이다. 분석결과, 자철석(Magnetite, Fe3O4)과 티탄철석 (Ilmenite, FeTiO3)이 대부분을 차지하고 있었으며, 그 외 광물의 경우, 연천 관인광산이 변성 퇴적암류 관입에 의한 반려암과 밀접한 관련이 있다는 것을 문헌 조사를 통해 확 인, XRD 결과와 대조하여 규명하였다(Kim et al., 1994).
그 결과, 맥석광물은 각섬석(Hornblende, Ca2(Fe,Mg,Al)5
(Al,Si)8O22(OH)2), 녹니석(Chlorite, (Mg,Fe,Al)12(Si,Al)8
O20(OH)16), 흑운모(Biotite, K(Mg,Fe)3AlSi3O10(OH)2) 등 과 같은 규산염 광물로 확인되었다. 또한 XRD 특성상 원광 내 소량 함유되어 있는 흑운모의 경우 일라이트(Illite)일 가 능성이 있다고 판단되며, 원광 내 소량이지만 적철석
(Hematite, Fe2O3)도 존재할 가능성이 있다.
Fig. 2는 원광시료에 대한 현미경 감정 결과를 나타내고 있다. A의 경우, 금속광물을 주로 관찰하는 반사현미경 결 과를 나타내고 있으며, 원광 내에 다량 함유되어 있는 자철 석 및 티탄철석을 반사현미경을 통하여 관찰할 수 있다. 감 정 결과, 자철석 및 티탄철석 내 불순물의 함유량이 많을 뿐 아니라, 점조직으로도 분포하고 있기 때문에 광물간의 단 체분리도를 높이는 것이 어려워 순수한 바나듐 정광산물의 회수가 어려울 것이라 판단된다. 이때, 단체분리도란 한 광 석 속에 들어있는 특정 광물이 단체로 분리되어 있는 백분 율을 일컫는 용어로, 회수하고자 하는 목적광물의 단체분 리도가 높을수록 품위 및 회수율을 높일 수 있기 때문에 선 별공정에서 매우 중요한 전처리 과정이다. B는 편광현미경 의 개방니콜로 촬영한 사진을 나타내는 것으로 각섬석의 쪼개짐 현상을 관찰 할 수 있다. C의 경우, 편광현미경의 직 교니콜로 촬영한 결과를 나타내고 있는 것으로 0.3mm 이 상 제작된 박편에서 주로 노란색을 띠는 것이 각섬석임을 확인 할 수 있다.
결과 및 고찰
파분쇄 특성 분석
관인광산에서 제공된 원광을 1차 조크려서, 2차 콘크러 셔를 이용하여 1.2 mm 이하로 체질한 시료를 시작시료로

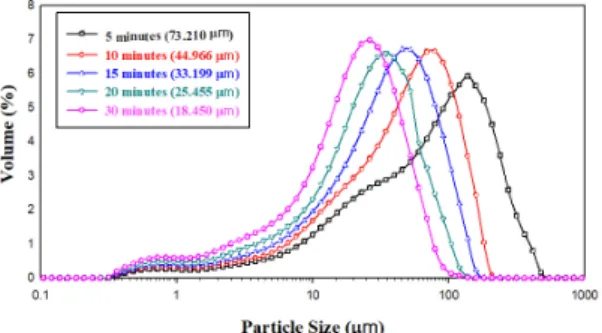

Fig. 3. Particle size analysis of each ground product by rod mill.
Table 3. Degree of liberation of magnetite according to grinding time
Grinding time
(min.) DL > 80% DL > 90%
5 72.84 59.36
10 88.45 80.17
15 91.49 84.41
20 92.53 87.15
30 93.64 88.89
Fig. 4. Result of magnetic separation (0.05 T) according to grinding time.
Fig. 5. Result of magnetic separation (0.1 T) according to grinding time.
사용하였다. Fig. 3은 Rod mill에 의한 분쇄 실험을 진행하 여 각 분쇄산물에 대한 입도분석 결과를 나타내고 있다.
Rod mill의 분쇄 조건은 광액농도 70%, Rod의 무게는 10.6 kg, rpm 70으로 진행하였으며, 분쇄시간을 5, 10, 15, 20, 30분으로 조절하여 진행하였다. 그 결과, 5분일 때 평균입 도는 73.21 µm에서 30분일 때 평균입도(d50)는 18.450 µm까지 분쇄가 되는 것을 확인할 수 있다.
Table 3은 앞서 분쇄시간별 분쇄산물에 대한 단체분리도 결과를 나타내고 있다. 자철석을 대상으로 Particle com- position이 80%, 90%인 비율을 분쇄시간별로 나타내었다.
그 결과, 분쇄시간 5, 10, 15, 20, 30분으로 증가시킴에 따라 자철석의 단체분리도는 향상되나 그 효과는 감소되었다.
즉, 5분 분쇄한 시료와 비교하여 10분 분쇄한 시료 내 자철 석의 단체분리도를 보면 particle composition 90% 이상의 비율이 59%에서 80%로 크게 증가하였다. 15분 분쇄한 시 료에서는 84.4%이지만 이후 약 2% 내외의 작은 개선효과 가 관찰되었다. 따라서 15분 이상의 분쇄는 큰 효과 없는 것 으로 판단, 향후 실험에는 분쇄시간을 15분으로 고정하여 실험을 진행하였다.
자력선별에 의한 바나듐 회수 공정 개발
Fig. 4와 Fig. 5는 앞선 파분쇄 실험을 바탕으로 분쇄 산물
별 자력선별 실험 결과를 나타내고 있다. 자력의 세기는 0.05 T와 0.1 T로 비교적 낮은 자력의 세기에서 순수한 Magnetite만 자성산물로 회수하여 바나듐 품위를 확인해 보았다. 실험장비는 drum type magnetic separator 장비를 사용하여 습식에서 영구자석으로 실험을 수행하였다. 자 력선별 결과, 0.05 T에서 회수된 자성산물은 비교적 바나 듐의 품위가 높은 것을 알 수 있으며, 0.1 T에서 회수된 자 성산물은 비교적 바나듐의 회수율이 높은 것을 알 수 있다.
따라서 0.05 T는 품위 향상에, 0.1 T 회수율 향상에 효과적 이라는 것을 알 수 있었으며, 가장 품위가 높은 0.05 T, 분쇄 시간 15분, 자성산물의 경우 품위는 V2O5기준으로 0.99%
인 정광을 회수하였다.
Fig. 6은 앞서 자력선별 실험 결과를 바탕으로 개발된 바 나듐 회수를 위한 자력선별 공정을 나타내고 있다. 단체분 리도를 고려하여 평균 입도 33.199 µm, 분쇄시간 15분 시 료를 시작시료로 사용하였다. 공정도와 같이 1차, 2차 자력 선별에서는 회수율 향상을 도모하기 위하여 0.1 T에서 Mag. 1, Mag. 2 산물을 회수하였으며, 3차 자력선별에서는 0.1 T보다 낮은 0.05 T에서 순수한 자철석만을 회수하여 품위를 향상시켰다. Table 4는 실험 결과를 나타낸 것으로,
Fig. 6. Proposed magnetic separation process for recover vanadium.

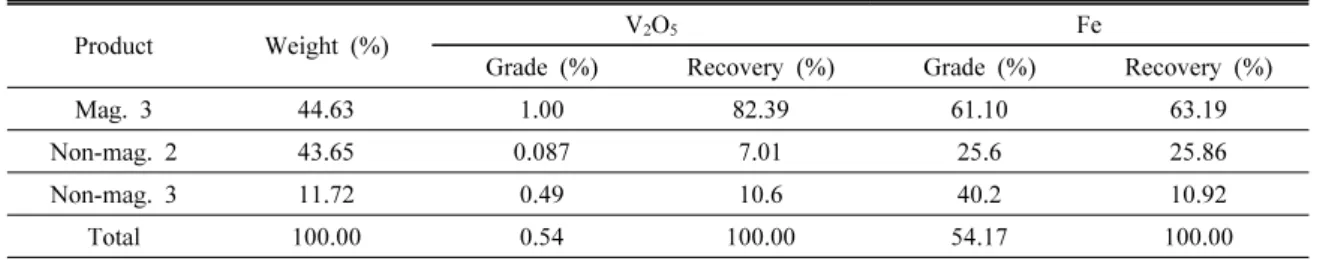

Table 4. Result of proposed magnetic separation process
Product Weight (%) V2O5 Fe
Grade (%) Recovery (%) Grade (%) Recovery (%)
Mag. 3 44.63 1.00 82.39 61.10 63.19
Non-mag. 2 43.65 0.087 7.01 25.6 25.86
Non-mag. 3 11.72 0.49 10.6 40.2 10.92
Total 100.00 0.54 100.00 54.17 100.00
Table 5. Result of cleaning magnetic separation process
Product Weight (%) V2O5 Fe
Grade (%) Recovery (%) Grade (%) Recovery (%)
Mag. 2 33.74 1.06 62.50 69.70 48.17
Non-mag. 1 59.06 0.25 25.80 35.00 42.34
Non-mag. 2 7.20 0.93 11.70 64.30 9.48
Total 100.00 0.57 100.00 48.82 100.00
Fig. 7. Cleaning magnetic separation process for recover high grade vanadium.
품위 1% V2O5, 회수율 82.39%인 정광을 회수할 수 있다.
Fig. 7은 품위 향상을 도모하기 위해 개발된 자력선별 공정 을 나타내고 있으며, 1차 자력선별에서 회수된 Mag. 1 산물 을 대상으로 Cleaning 과정을 진행하였다. 1차, 2차 자력선
별 모두 0.05 T에서 자철석만을 회수하여 바나듐 품위를 확 인하였다. 그 결과, Table 5에 나타낸 것과 같이 바나듐의 회수율은 62.5%로 다소 낮아 졌지만 품위가 1.06% V2O5
로 향상된 정광을 회수할 수 있었다.
바나듐, 티타늄 회수 공정 개발
본 연구에서 사용된 경기도 관인광산의 시료의 경우, 앞 서 시료의 특성에서 언급한 것과 같이 바나듐뿐만 아니라
Fig. 8. Proposed process for recover vanadium and titanium.

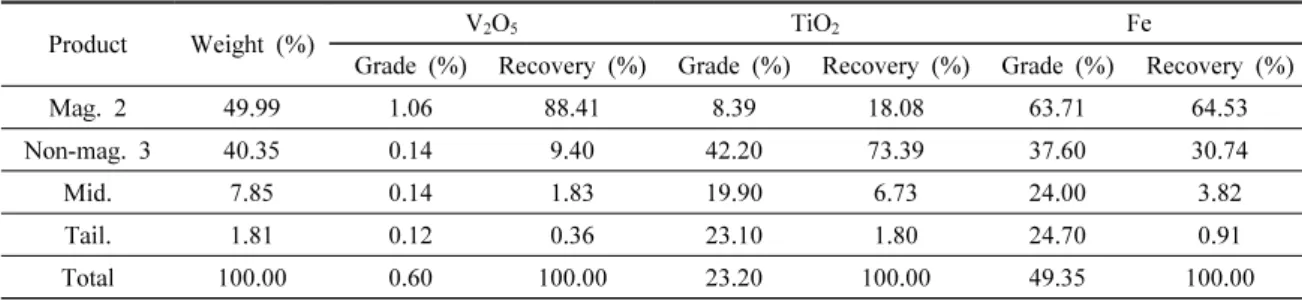

Table 6. Result of proposed process for recover vanadium and titanium
Product Weight (%) V2O5 TiO2 Fe
Grade (%) Recovery (%) Grade (%) Recovery (%) Grade (%) Recovery (%)
Mag. 2 49.99 1.06 88.41 8.39 18.08 63.71 64.53
Non-mag. 3 40.35 0.14 9.40 42.20 73.39 37.60 30.74
Mid. 7.85 0.14 1.83 19.90 6.73 24.00 3.82
Tail. 1.81 0.12 0.36 23.10 1.80 24.70 0.91
Total 100.00 0.60 100.00 23.20 100.00 49.35 100.00
다량의 티타늄 또한 함유하고 있다(Table 1). 따라서 앞선 자력선별에 의한 바나듐 회수 공정을 바탕으로 티타늄 또 한 함께 회수 할 수 있는 공정을 개발하고자 하였다.
Fig. 8은 바나듐뿐만 아니라 티타늄 또한 회수 가능한 바 나듐, 티타늄 회수 공정도를 나타내고 있다. 공정도와 같이 조크러셔, 콘크러셔 및 Rod mill을 이용하여 60 mesh를 모
력선별을 0.05 T에서 실시하여 자성산물은 바나듐 정광으 로, 비자성산물은 티타늄 정광으로 최종 회수하였다. Table 6은 실험 결과를 나타낸 것으로 품위 1.06 V2O5%, 회수율 88.41%인 바나듐 정광을 회수할 뿐만 아니라, 품위 42.20 TiO2%, 회수율 73.39%인 티타늄 정광 또한 동시에 회수할 수 있는 공정을 개발하였다.
최종 정광 분석
Fig. 9는 Fig. 8의 바나듐, 티타늄 회수 공정에서 회수한 산물 중 바나듐 및 티타늄 정광에 대한 XRD 분석 결과를 나 타낸 것이고, Table 7은 XRD 정량 분석결과를 나타낸 것이 다. Fig. 8에서 표시한 바와 같이 Mag. 2 산물이 바나듐 정 광, Non-mag. 3 산물이 티타늄 정광이며, 각각 정광의 품위 는 1.06 V2O5%, 42.20 TiO2%이다.
바나듐 정광의 경우, XRD 성분분석 결과, 자철석 및 티 탄철석만 존재하는 것으로 분석되었다. 정량분석 결과로 는 자철석이 91.8%로 대부분차지하고 있으며, 티탄철석이 나머지 8.2%로 분석되었다. 바나듐 정광이 대부분 자철석 인 것으로 보아 바나듐이 자철석과 함께 거동하는 것으로 판단된다. 티타늄 정광의 경우, XRD 성분분석 결과, 티타 늄 근원광물이 티탄철석을 비롯하여, 각섬석, 자철석 녹니 석이 관찰되었으며, 원광에서는 소량으로 XRD 분석에서 관찰되지 않았던 고토감람석(Forsterite, Mg2SiO4), 첨정 석(Spinel, MgAl2O4)과 같이 마그네슘 함유 광물들이 관찰 되었다. 정량분석 결과는 66.1%로 티탄철석이 가장 많이 함유되어 있었으며, 다음으로 고토감람석, 각섬석, 자철석, 녹니석, 첨정석 순으로 함유되어 있었다.

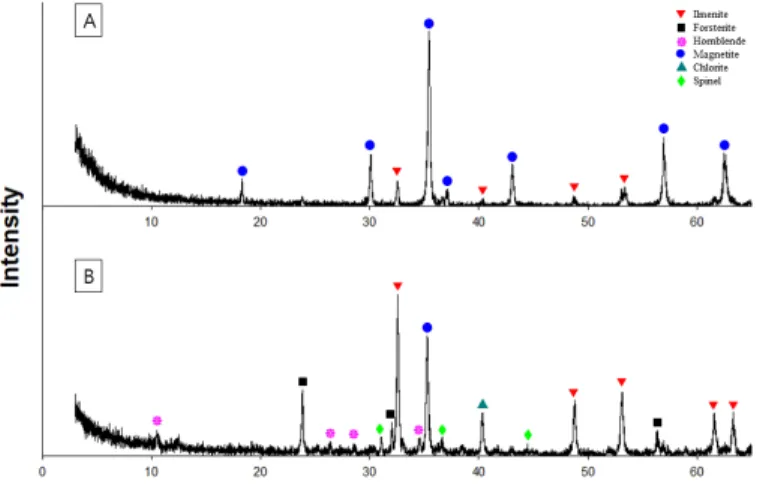

Fig. 9. XRD analysis result of Final Concentrates. (A) Vanadium Conc. (B) Titanium Conc.
Table 7. XRD quantitative analysis result of Final Concentrates
Vanadium Conc. Titanium Conc.
Phase Weight (%) Phase Weight (%)
Magnetite 91.8
Ilmenite 66.1
Forsterite 8.7
Hornblende 8.5
Ilmenite 8.2
Magnetite 7.9
Chlorite 5.1
Spinel 3.6
결 론
본 연구에서는 국내부존 바나듐 VTM광물을 대상으로 바나듐 생산을 위한 선별기술 개발을 진행하였다. 연구에 사용된 시료는 경기 관인광산에서 채취한 시료로 바나듐의 함량은 0.54 V2O5%로 분석되었으며 광물감정 결과, 자철 석과 티탄철석이 대부분 차지하고 있었다. Rod mill에 의한 파분쇄 특성 분석 실시한 결과, 분쇄 시간 15분이 최적조건 으로 선정되었다. 이때 평균입도는 33.199 µm이며 MLA 분석 결과, 15분 이상의 분쇄는 큰 효과 없는 것으로 판단하 였다. 자력선별 실험 결과, 자력의 세기 0.05 T는 품위 향상 에, 0.1 T는 회수율 향상에 효과 있는 것을 확인하여, 자력 선별에 의한 바나듐 회수 공정을 개발하였다. 공정 실험 결 과, 품위 1% V2O5, 회수율 82.39%인 정광을 최종적으로 회수할 수 있었다. 품위 향상을 도모하기 위하여, 자력의 세 기 0.05 T로 자력선별을 2번 진행하는 공정에서는 품위 1.06% V2O5로 자력선별만으로는 품위 향상에 한계가 있 다고 판단된다. 또한 경기 관인광산 시료의 경우, 바나듐뿐
만 아니라 티타늄 또한 함유하고 있어, 앞서 실험 결과를 바 탕으로 바나듐과 티타늄을 함께 회수 할 수 있는 공정을 개 발하였다. 그 결과, 품위 1.06 V2O5%, 회수율 88.41%인 바 나듐 정광을 회수할 뿐만 아니라, 품위 42.20 TiO2%, 회수 율 73.39%인 티타늄 정광 또한 동시에 회수할 수 있었다.
최종정광 분석 결과, 바나듐 정광의 91.8%가 자철석으로 확인되었다. 바나듐 정광이 대부분 자철석인 것으로 보아 바나듐이 자철석과 함께 거동하는 것으로 판단된다. 티타 늄 정광의 66.1%가 티탄철석으로 확인되었으며, 다음으로 고토감람석, 각섬석, 자철석, 녹니석, 첨정석 순으로 함유 되어 있었다.
사 사
본 연구는 한국지질자원연구원 기본사업인 ‘국내 부존 바나듐(V) 광물자원 선광/제련/활용기술 개발(GP2020-013, 21-3212-1)’ 과제의 일환으로 수행되었습니다.
고 병 헌
현재 한국지질자원연구원 광물자원연구본부 자원회수연구센터 (本 學會誌 第57券 製5號 參照)연구원
정 도 현
2018년 동아대학교 공과대학 에너지자원 공학과 공학사
2020년 동아대학교 대학원 에너지자원공 학과 공학석사
현재 과학기술연합대학원대학교 자원순환공학과 박사과정 (E-mail; [email protected])
이 수 정
현재 한국지질자원연구원 글로벌협력본부 국제지질자원인재개 발센터 센터장/책임연구원
과학기술연합대학원대학교 자원순환공학전공 교수 (本 學會誌 第56券 第5号 參照)
한 요 셉
현재 한국지질자원연구원 광물자원연구본부 자원회수연구센터 선임연구원
과학기술연합대학원대학교 자원순환공학과 교수 (本 學會誌 第57券 製5號 參照)
김 성 민
현재 한국지질자원연구원 광물자원연구본부 자원회수연구센터 선임연구원
(本 學會誌 第57券 製5號 參照)
전 호 석
현재 한국지질자원연구원 광물자원연구본부 자원회수연구센터 센터장/책임연구원
과학기술연합대학원대학교 자원순환공학과 교수 (本 學會誌 第56券 製3號 參照)
uranium and vanadium from Korean black shale ore. J. of Korean Inst. of Resources Recycling, 22(1), p.3-10.
Kim, K., Lee, H., and Chon, H., 1994. Ore Genesis of the Yonchon Titaniferous Iron Ore Deposits, South Korea.
Econ. Environ. Geol., 27(2), p.117-130.
Kim, S. and Jeon, H., 2020. Separation Process for Self-Sufficient Recovery for Vanadium Resources in Korea. J. Korean Soc.
Miner. Enegy Resour. Eng., 56(3), p.292-302.
Lee, C., Lee, H., and Shin, M., 1997. Barium-Vanadium muscovite of coaly metapelite in the Hoenam area of the Ogcheon Supergroup, Korea. J. the Geological Society of Korea, 33(2), p.55-64.
Lee, H., 2009. Domestic vanadium stock adequacy. Mineral
flotation. Physicochemical Problems of Mineral Processing, 53(1), p.402-412.
USGS (U.S. Geological Survey), 2019. Mineral Commodity Summaries 2019, Reston, Virginia, USA.
Wang, M., Huang, S., Chen, B., and Wang, X., 2018. A review of processing technologies for vanadium extraction from stone coal. Mineral Processing and Extractive Metallurgy, p.1-9.
Xu, C., Zhang, Y., Liu, T., and Huang, J., 2017. Characterization and pre-concentration of low-grade vanadium titanium magnetite ore. Minerals, 7(8), p.137-148.
