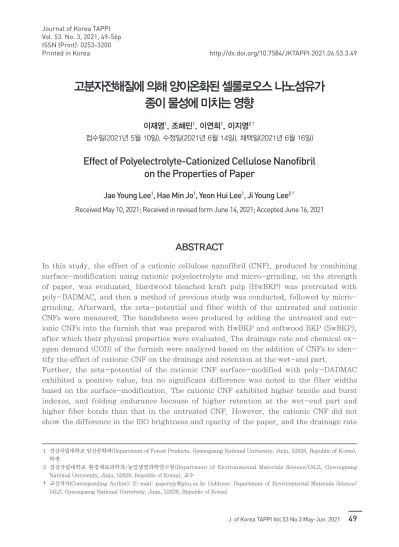

Effect of Polyelectrolyte-Cationized Cellulose Nanofibril on the Properties of Paper

고분자전해질에 의해 양이온화된 셀룰로오스 나노섬유가 종이 물성에 미치는 영향

이재영

, 조해민

, 이연희

, 이지영

접수일(2021년 5월 10일), 수정일(2021년 6월 14일), 채택일(2021년 6월 16일)

Effect of Polyelectrolyte-Cationized Cellulose Nanofibril on the Properties of Paper

Jae Young Lee

, Hae Min Jo

, Yeon Hui Lee

, Ji Young Lee

Received May 10, 2021; Received in revised form June 14, 2021; Accepted June 16, 2021

ABSTRACT

In this study, the effect of a cationic cellulose nanofibril (CNF), produced by combining surface-modification using cationic polyelectrolyte and micro-grinding, on the strength of paper, was evaluated. Hardwood bleached kraft pulp (HwBKP) was pretreated with poly-DADMAC, and then a method of previous study was conducted, followed by micro- grinding. Afterward, the zeta-potential and fiber width of the untreated and cationic CNFs were measured. The handsheets were produced by adding the untreated and cat- ionic CNFs into the furnish that was prepared with HwBKP and softwood BKP (SwBKP), after which their physical properties were evaluated. The drainage rate and chemical ox- ygen demand (COD) of the furnish were analyzed based on the addition of CNFs to iden- tify the effect of cationic CNF on the drainage and retention at the wet-end part.

Further, the zeta-potential of the cationic CNF surface-modified with poly-DADMAC exhibited a positive value, but no significant difference was noted in the fiber widths based on the surface-modification. The cationic CNF exhibited higher tensile and burst indexes, and folding endurance because of higher retention at the wet-end part and higher fiber bonds than that in the untreated CNF. However, the cationic CNF did not show the difference in the ISO brightness and opacity of the paper, and the drainage rate

Printed in Korea http://dx.doi.org/10.7584/JKTAPPI.2021.06.53.3.49

1 경상국립대학교 임산공학과(Department of Forest Products, Gyeongsang National University, Jinju, 52828, Republic of Korea), 학생

2 경상국립대학교 환경재료과학과/농업생명과학연구원(Department of Environmental Materials Science/IALS, Gyeongsang National University, Jinju, 52828, Republic of Korea), 교수

† 교신저자(Corresponding Author): E-mail: [email protected] (Address: Department of Environmental Materials Science/

IALS, Gyeongsang National University, Jinju, 52828, Republic of Korea)

1. 서 론

셀룰로오스는 지구상에서 가장 풍부한 천연 고분자이 며 생분해되기 때문에 친환경적이고, 열적 안정성과 강 도가 뛰어난 물질이다.

셀룰로오스로부터 만들어지는 나노셀룰로오스는 나노화 방법에 따라 크게 세 종류로 분류할 수 있는데, 셀룰로오스 나노크리스탈(Cellulose nanocrystals, CNC)은 화학적 처리에 의해 제조되고, 셀룰로오스 나노섬유(Cellulose nanofibril, CNF)는 기 계적 처리에 의해 제조되며, 박테리아 셀룰로오스(Bac- terial cellulose, BC)는 생물학적 처리에 의해 제조된 다.

나노셀룰로오스는 제조방법에 따라 각각의 특성이 다르게 나타나는데, 기계적 처리로 제조된 CNF의 경우 종횡비가 크고 강도가 우수하며 반응성이 높은 것으로 알려져 있어,

이를 활용하기 위한 연구가 다수 진행되고 있다.

특히 제지 분야에서는 CNF를 지력증강제로 활용하기 위한 연구가 활발하게 이루어지고 있다.

하지만 크기가 작고 음이온성을 띠는 CNF는 습지필에 잔류시키기 어렵 기 때문에 서로 다른 전하를 띠는 입자를 투입하여 결합 을 유도하기 위해

보류향상제를 사용하거나

CNF의 4차 아민화

와 같은 처리로 이러한 문제점을 보완하기 위한 연구가 이루어져 왔다. 하지만 보류향상제를 효과 적으로 사용하기 위해서는 다른 첨가제를 투입하거나 특 정 pH 조건이 요구되며,

4차 아민기를 도입하는 방법 은 유기용매가 사용되고 긴 반응 시간이 필요하기 때문 에 실제 공정에 적용할 수 있는 더 단순하고 친환경적인 처리 방안이 필요하다.

선행연구

에서 펄프에 poly-DADMAC을 이용한 전 처리로 양이온성 CNF의 제조가 가능한 것을 확인하였 다. 고분자전해질 전처리를 통해 제조한 양이온성 CNF

를 지력증강제로 활용할 수 있다면 유기용매나 보류향상 제를 사용하지 않으면서 환경친화적인 방법으로 CNF의 보류도를 증가시키고 이에 따라 종이의 강도를 향상시킬 수 있을 것으로 기대된다. 따라서 본 연구에서는 선행연 구

와 동일한 방법으로 제조한 양이온성 CNF의 지력증 강 효과를 알아보기 위해 활엽수 표백크라프트펄프에 양 이온성 고분자전해질인 poly-DADMAC을 전처리한 후 양이온성 CNF를 제조하였다. 이후 지료에 양이온성 CNF를 내첨하여 제조한 수초지의 물리적 특성을 평가하 였고 광학적 특성과 탈수성을 측정하여 강도 및 보류 향 상 효과를 분석함으로써, 고분자전해질 전처리로 제조한 양이온성 CNF의 지력증강제로의 적용 가능성을 평가하 고자 하였다.

2. 재료 및 방법

2.1 공시재료

본 연구에서는 셀룰로오스 나노섬유(CNF) 제조를 위해 활엽수 표백크라프트펄프(HwBKP, hardwood bleached kraft pulp)를 사용하였고, 양이온성 CNF 제조를 위해 고분 자전해질 poly-DADMAC(polydiallyldimethylammonium chloride)을 사용하였으며 기본 특성을 Table 1에 나타냈 다. 수초지 제조를 위해 HwBKP와 침엽수 표백크라프트 펄프(SwBKP, Softwood bleached kraft pulp)를 사용 하였다.

of the furnish from untreated CNF. Thus, it was concluded that the cationic CNF, pro- duced via surface-modification using poly-DADMAC and micro-grinding, was more ef- fective in improving the strength of the paper regarding the similar optical properties of the paper, as well as the drainage rate of the furnish, compared with untreated CNF.

Keywords: Cellulose nanofibril (CNF), surface-modification, cationic polyelectrolyte, poly-DADMAC, paper strength

Table 1. Specifications of poly-DADMAC Manufacturer Molecular weight

(g/mol)

Charge density

(meq/g)

Sigma Aldrich ＜100,000 6.43

2.2 실험방법

2.2.1 고분자전해질 전처리를 통한 양이온성 CNF 제조 방법

양이온성 CNF는 선행연구

방법에 따라 제조되었다.

HwBKP를 실험실용 밸리비터(Valley beater, Daeil Machinery Co. Ltd., Korea)를 이용하여 1.57% 농도로 20분간 해리하고 450 mL CSF 수준으로 고해를 실시하 였다. 고해한 펄프의 농도를 1%로 희석한 후 마이크로 그 라인더(Super Masscolloider, Masuko Sangyo-Co.

Ltd., Japan)를 이용하여 운전속도 1,500 rpm, 스톤간 격 –150 µm 조건으로 9회 처리해서 미처리 CNF를 제 조하였다. 양이온성 CNF는 poly-DADMAC을 전건 섬 유 대비 2% 조건으로 지료에 투입한 뒤 600 rpm 조건으 로 5분간 교반하여 표면개질을 실시하였다. 그 후 미처리 CNF 제조 방법과 동일한 그라인더 조건에서 9회 처리하 여 양이온성 CNF를 제조하였다.

2.2.2 전처리 여부에 따라 제조된 CNF의 주요 특성 분석 방법

제조된 CNF의 평균입도와 제타전위 및 섬유폭을 평가 하였다. 입도분석기(1090LD, CILAS, France)를 이용해 평균입도를 측정하였고, CNF의 정전기적 특성을 파악하 기 위해 제타전위 분석기(Zetasizer Nano ZS, Mal- vern, UK)를 이용하여 제타전위를 측정하였다. CNF의 섬유폭을 측정하기 위해 FE-SEM(JSM-7610F, JEOL, Japan)을 이용하여 이미지를 촬영하였으며, 화상 분석 프로그램을 이용하여 각각 100개의 섬유폭을 측정하여 평균값을 계산하였다. FE-SEM 측정용 시료 제작 시 CNF를 감압 여과하여 패드를 형성시킨 뒤 에틸알코올, n-헥산 순서로 용매치환을 시행한 후 상온에서 24시간 건조하여 사용하였다.

2.2.3 CNF를 내첨한 수초지 제작 및 물성 측정 방법

수초지 제작을 위해 실험용 밸리비터를 이용하여 HwBKP와 SwBKP를 각각 1.57% 농도로 20분간 해리 후 450 mL CSF 조건으로 고해를 실시하였다. 그 후 HwBKP와 SwBKP 농도를 0.6%로 희석하고 8:2 조건으 로 혼합하여 지료를 조성하였다. 준비된 미처리 CNF와 양이온성 CNF를 지료 전건섬유 대비 1, 3, 5% 조건으로 내첨하여 평량 80±5 g/m

의 수초지를 제작하였다.

CNF를 지료에 투입한 후 600 rpm으로 5분간 교반 후

제조된 습지필은 3.5 kgf/cm

의 압력으로 5분간 압착하 고, 실린더 드라이어로 105±3℃ 조건에서 건조시켰다.

강도 측정에 앞서 제작이 완료된 종이는 23℃, 50% RH 조건으로 항온항습기(TM-100, JEIO TECH, Korea)에 서 24시간 조습처리를 실시하였다. TAPPI standard method에 의거하여 벌크(TAPPI T 411), 인장강도 (TAPPI T 494), 파열강도(TAPPI T 403), 내절도(JIS 8115)를 측정하였고 광학적 특성 및 섬유 간 결합 정도를 파악하기 위해 분광광도계(Elrepho spectrophotometer, L&W, Sweden)를 이용하여 백색도와 불투명도 및 광산 란계수를 측정하였다. 광산란계수는 식 1에 따라 계산하 였다.

S=(sW/w)×10 [1]

(S: 광산란계수, sW: 산란력, w: 평량)

2.2.4 CNF 투입에 따른 탈수성 및 COD 측정을 통한 보류도 평가

전처리 여부에 따라 제조된 CNF를 내첨한 지료의 탈수 성을 평가하기 위해 수초지 제조와 같은 지료 조건으로 DFS(Dynamic filtration system, BTG, Germany)를 이용하여 시간에 따른 탈수량을 측정하였다. 탈수 평가 가 종료된 후 여액에 존재하는 유기물 함량을 측정하여 습지필 상에서 CNF의 보류를 간접적으로 평가하였다.

이때 COD Reactor(HI 839800, Hanna instruments Inc., Romania)를 이용하여 150℃, 2시간 조건에서 반 응 후 탁도계(DR/890 Colorimeter, HACH, USA)를 이 용하여 COD를 측정하였다.

3. 결과 및 고찰

3.1 전처리 여부에 따라 제조한 CNF의 주요 특성 평가

본 연구에서는 HwBKP를 이용하여 poly-DADMAC

전처리 여부에 따라 음이온성을 띠는 미처리 CNF와 양

이온성 CNF를 제조하였다. 두 CNF의 평균 입도를 측정

하였으며, 결과를 Fig. 1에 도시하였다. 미처리 CNF와

양이온성 CNF의 평균 입도는 각각 8.14 µm, 8.00 µm로

전처리 여부에 따라 입도의 차이는 거의 없는 것으로 나

타났다. 양이온성 CNF의 정전기적 특성을 확인하기 위

해 제타전위를 측정하였고, Fig. 2에 그 결과를 도시하였 다. 미처리 CNF는 –15.3 mV의 제타전위를 나타냈지 만, 양이온성 CNF는 20.3 mV의 제타전위를 나타내었 고 Fig. 3에 도시된 제타전위 분포도를 통해 전하가 완전 히 양이온으로 역전된 것을 확인하였다. CNF의 섬유폭 을 측정하기 위해 FE-SEM으로 이미지를 촬영하였으 며, 이를 Fig. 4에 도시하였고 이미지를 통해 섬유폭을 측

정한 결과를 Table 2에 나타냈다. 미처리 CNF는 27.7 nm, 양이온성 CNF는 24.3 nm로, 전처리 여부에 따른 섬유 폭의 차이는 나타나지 않았고 섬유 형태 또한 유사한 것 으로 나타났다. 따라서 poly-DADMAC을 이용한 전처 리 방법은 입도와 섬유폭에 영향을 주지 않으면서 CNF의 제타전위를 양이온성으로 역전시킬 수 있는 효과적인 방 법인 것으로 판단되었다.

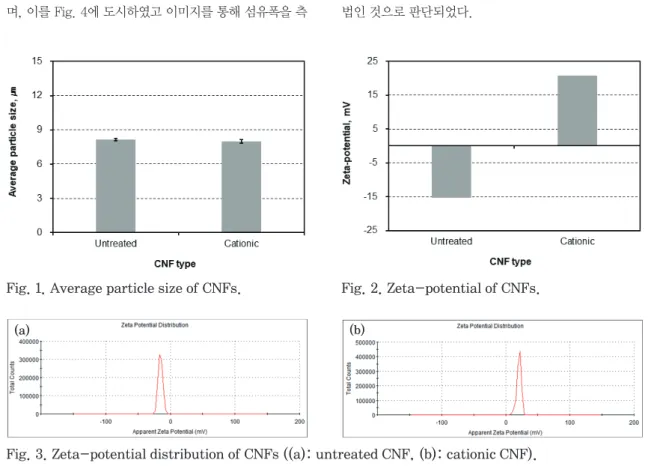

Fig. 1. Average particle size of CNFs. Fig. 2. Zeta-potential of CNFs.

Fig. 3. Zeta-potential distribution of CNFs ((a): untreated CNF, (b): cationic CNF).

(a) (b)

Fig. 4. FE-SEM image of CNFs ((a): untreated CNF, (b): cationic CNF).

(a) (b)

3.2 CNF 종류와 투입량에 따른 수초지의 물리적 및 광학적 특성 측정결과

CNF의 종류와 투입량에 따른 수초지의 물성변화를 평 가하였다. Fig. 5에 벌크 측정결과를 나타냈으며 CNF 투입량이 증가할수록 감소하는 경향이 나타났다. 벌크의 감소폭은 미처리 CNF를 투입한 수초지보다 양이온성 CNF를 투입한 수초지에서 감소폭이 더 크게 나타났으

며, 양이온성 CNF를 5% 투입한 수초지 조건에서 가장 크게 감소하였다. 인장강도와 파열강도를 측정한 뒤 Figs. 6, 7에 결과를 도시하였다. 인장지수와 비파열강 도 모두 CNF의 투입량이 증가함에 따라 증가하는 경향 이 나타났으며, 미처리 CNF를 투입한 수초지보다 양이 온성 CNF를 투입한 수초지에서 강도가 더 증가하였다.

동일한 5% 투입량 조건에서 비교하였을 때 양이온성 CNF를 투입한 경우 미처리 CNF 대비 인장강도는 약 15%, 파열강도는 14% 이상 증가하였다. Fig. 8에 나타난 내절도 측정결과 또한 앞서 언급된 강도와 같이 CNF를 투입함에 따라 증가하였고 5% 투입량 기준 미처리 CNF 대비 19% 높은 결과를 나타내어 강도 향상 효과가 우수 한 것으로 나타났다. 이러한 결과는 수초지에 양이온성 CNF를 첨가함에 따라 벌크가 더 큰 폭으로 감소하였고,

Fig. 5. Effect of CNFs on the bulk of hand- sheets.

Fig. 7. Effect of CNFs on the burst index of handsheets.

Fig. 6. Effect of CNFs on the tensile index of handsheets.

Fig. 8. Effect of CNFs on the folding endurance of handsheets.

Table 2. Average fiber width of CNFs

Width (nm) Untreated CNF Cationic CNF

Average 27.7 24.3

Standard

deviation 4.3 4.1

이에 따라 종이의 밀도가 향상되어 수초지의 강도가 향 상된 것으로 판단되었다.

광학적 특성인 백색도와 불투명도 및 광산란계수를 측 정하였고 그 결과를 Figs. 9-11에 도시하였다. CNF의 종류, 투입량에 따라 백색도와 불투명도는 큰 차이를 보 이지 않았지만 광산란계수는 감소하는 경향을 나타냈다.

종이의 강도는 섬유 간 결합면적과 섬유 자체 강도로 설 명되는데,

본 연구에서는 CNF와 수초지 제조 시 동일 한 원료를 사용하였기 때문에 섬유 자체 강도보다는 섬 유 간 결합면적의 변화로 설명할 수 있으며 이를 광산란 계수를 통해 확인할 수 있었다. Fig. 11에 도시된 광산란 계수 측정결과를 살펴보면, CNF의 투입량이 증가함에 따라 광산란계수는 감소하는 경향을 나타냈으며, 양이온 성 CNF의 투입량이 증가하였을 때 더 낮은 값을 나타냈 다. 이는 양이온성 CNF를 내첨하였을 경우 섬유 간 결합

면적이 더 증가했기 때문에 벌크의 감소와 함께 수초지 의 물리적 특성에 영향을 미친 것으로 판단되었다.

3.3 CNF 종류와 투입량에 따른 보류도 및 탈수성 분석

수초지 제조 시 사용한 지료 조건으로 탈수성을 평가하 고 그 결과를 Fig. 12에 도시하였다. 투입된 CNF의 종류 와 관계없이 CNF의 투입량이 증가할수록 시간에 따른 탈수량이 감소하여 탈수속도가 감소하는 것을 확인할 수 있다. CNF는 비표면적이 크고 친수성을 띠기 때문에 지 료에 존재하는 양이 증가함에 따라 탈수성을 감소시킨 것으로 판단되고, CNF 종류에 따른 탈수성 차이는 나타 나지 않았다. 이후 여액의 COD 함량을 분석하여 습지필 상에서 CNF의 보류도를 간접적으로 측정하였으며, 그 결과를 Fig. 13에 도시하였다. CNF의 투입량이 증가함

Fig. 9. Effect of CNFs on the ISO brightness of handsheets.

Fig. 11. Effect of CNFs on the light scattering coefficient of handsheets.

Fig. 10. Effect of CNFs on the opacity of hand- sheets.

Fig. 12. Effect of CNFs on the drainage of fur-

nish.

에 따라 COD 함량이 증가하였는데 이는 탈수성 평가 시 내첨한 CNF가 습지필에 완전히 잔류하지 못하고 탈수 과정에서 빠져나와 여액에 존재하는 CNF의 양이 증가하 기 때문이다. 그러나 CNF 종류에 따른 COD 함량을 비 교해 보면 미처리 CNF를 투입하였을 때보다 전처리 후 제조된 양이온성 CNF의 COD 함량이 더 낮은 것을 확인 할 수 있었다. 따라서 양이온성 CNF를 내첨하여 수초지 를 제조하였을 때 보류가 더 향상되었음을 간접적으로 확인하였다. 이러한 결과로 볼 때 양이온성 CNF는 탈수 성에 악영향을 주지 않으면서 습지필에 더 많은 CNF를 보류하게 하여 수초지의 결합면적을 더 증가시켰고, 결 과적으로 수초지의 강도를 효과적으로 향상시킬 수 있는 것으로 판단되었다.

4. 결 론

본 연구에서는 고분자전해질로 전처리된 HwBKP로 제 조된 양이온성 CNF의 적용에 따른 종이의 물성변화를 파악하고자 하였다. 이를 위해 poly-DADMAC으로 HwBKP 전처리를 실시한 후 마이크로 그라인더 처리를 통해 양이온성 CNF를 제조하였다. 대조군으로 미처리된 CNF와 양이온성 CNF의 섬유폭과 제타전위를 측정하였 고 HwBKP와 SwBKP로 조성된 지료에 투입하여 수초 지를 제조한 후 주요 강도과 광학적 특성을 측정하였다.

또한 CNF 투입에 따른 지료의 탈수속도와 COD를 측정 하여 CNF에 따른 탈수성과 보류도를 간접적으로 분석하 고자 하였다.

양이온성 CNF가 투입되었을 때 미처리된 CNF보다 수

초지의 인장강도, 파열강도, 내절도가 더 크게 상승하였 으며, 벌크와 광산란계수는 감소하였다. 종이의 강도 상 승은 수초지의 광산란계수의 감소를 통해 확인할 수 있 듯이 나노섬유가 섬유 간 결합면적으로 증가시키기 때문 이고 양이온성 CNF가 더 높은 강도를 나타내는 이유는 COD 측정을 통해 간접적으로 확인할 수 있듯이 동일한 투입량에서 양이온성 CNF가 더 많이 보류되기 때문이라 고 판단되었다. 수초지의 불투명도, 백색도와 지료의 탈 수성은 CNF의 종류에 따른 차이가 확인되지 않았다. 따 라서 고분자전해질 전처리를 통해 제조된 양이온성 CNF 는 종이의 광학적 특성이나 지료의 탈수성에 악영향을 주지 않고 지력증강제로서 적용 가능성이 높은 것으로 사료되었다.

사 사

이 성과는 정부(과학기술정보통신부)의 재원으로 한국 연구재단의 지원을 받아 수행된 연구임(No. NRF-2019 R1F1A1058702).

Literature Cited

1. Simon, J., M üller, H. P., Koch, R., and Müller, V., Thermoplastic and biodegradable polymers of cellulose, Polymer Degradation and Stability 59(1):107-115 (1998).

2. Bledzki, A. K. and Gassan, J., Composites reinforced with cellulose based fibres, Progress in Polymer Science 24(2):221-274 (1999).

3. Zinge, C. and Kandasubramanian, B., Nano- cellulose based biodegradable polymers, Euro- pean Polymer Journal 133:109758 (2020).

4. Nechyporchuk, O., Belgacem, M. N., and Bras, J., Production of cellulose nanofibrils: A review of recent advances, Industrial Crops and Products 93:2-25 (2016).

5. Mahfoudhi, N. and Boufi, S., Nanocellulose as a novel nanostructured adsorbent for environ- mental remediation: a review, Cellulose 24(3):

1171-1197 (2017).

Fig. 13. Effect of CNFs on the COD of drained

water from furnish.

6. Abitbol, T., Rivkin, A., Cao, Y., Nevo, Y., Abraham, E., Ben-Shalom, T., Lapidot, S., and Shoseyov, O., Nanocellulose, a tiny fiber with huge applications, Current Opinion in Biotechnology 39:76-88 (2016).

7. Bideau, B., Loranger, E., and Daneault, C., Nanocellulose-polypyrrole-coated paperboard for food packaging application, Progress in Organic Coatings 123:128-133 (2018).

8. Vallejos, M. E., Felissia, F. E., Area, M. C., Ehman, N. V., Tarr és, Q., and Mutjé, P., Nanofibrillated cellulose (CNF) from eucalyp- tus sawdust as a dry strength agent of unre- fined eucalyptus handsheets, Carbohydrate Polymers 139:99-105 (2016).

9. Sharma, M., Aguado, R., Murtinho, D., Valente, A. J. M., Mendes De Sousa, Ant ónio P, and Ferreira, P. J. T., A review on cationic starch and nanocellulose as paper coating components, International Journal of Biologi- cal Macromolecules 162:578-598 (2020).

10. Liimatainen, H., Suopaj ärvi, T., Sirviö, J., Hormi, O., and Niinim äki, J., Fabrication of cationic cellulosic nanofibrils through aqueous quaternization pretreatment and their use in colloid aggregation, Carbohydrate Polymers

103:187-192 (2014).

11. Tajik, M., Torshizi, H. J., Resalati, H., and Hamzeh, Y., Effects of cationic starch in the presence of cellulose nanofibrils on structural, optical and strength properties of paper from soda bagasse pulp, Carbohydrate Polymers 194(1):1-8 (2018).

12. Kim, K. M., Lee, J. Y., Kim, C. H., Park, T.

U., and Jo, H. M., Effect of the wet-end addition of cationic cellulose nanofibril on paper strength, Journal of Korea TAPPI 50(2):29-35 (2018).

13. Gesenhues, U., The mechanism of polyelec- trolyte-assisted retention of TiO2 filler parti- cles during paper formation, Advances in Col- loid and Interface Science 162(1-2):1-21 (2011).

14. Lee, J. Y., Kim, S. H., Kim, K. M., Jo, H. M., and Sung, Y. J., Study on the surface modifi- cation of pulp with cationic polyelectrolyte for the manufacture of cationic cellulose nanofi- bril, Journal of Korea TAPPI 51(6):152-157 (2019).

15. Niskanen, K. and Karenlampi, P., Paper bulk and surface in paper physics, Papermaking Science and Technology, Vol. 16, Ch. 5, pp.

138-191, Tappi Press (1997).
