Demo
Polymer (Korea), Vol. 28, No. 5, pp 367-373 (2004) /
Vâ, \28Ì \5x, 2004, pp 367-373
41#Ý#
< DpA q VÔ `p ©| ìé `p
\Q ÌÐ, `p øÜ äp, `p QD ÌÐ DÐ Ø
´¼$< Y \ `p DÐ ÌÐ @ 0
¬@ ÉX È$.1-4 ùÈ @ÄÐ `p | 2Ô p åq Äм ìé `p \Q ÌÐÔ U U P T
äLH´ é @åq x @, è|
È$. 5¡ ÄÐ 2Ô DpA q VÔ Äм ìé `p \Q ÌÐÔ `0q VÔ P TäLH
´ \Ñ ¼ ɬo pÕ< Y D( 5U
´ ÌÐ \Ñ´ é´ Uq O ý\q 1
\ UP @ È$.5 Dq ÄÐ ì¼ ìé `p \Q ÌÐÔ î xq D ¼
y##ÁAù#AÙ#}=#*F##
ræ1Õ##$®#
ñºµ¯Õ$-¯¡Õ.¯¡µ&%#
\U@# 5<@# 5Å5</#.´@# U4õ @# DÐ5À#
+5337# 6# 5¼# QX/#5337# ;# 45¼# ,#

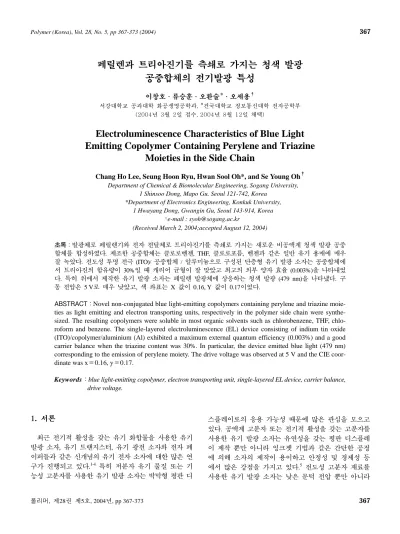

Electroluminescence Characteristics of Blue Light Emitting Copolymer Containing Perylene and Triazine
Moieties in the Side Chain
Chang Ho Lee, Seung Hoon Ryu, Hwan Sool Oh*, and Se Young Oh% Department of Chemical & Biomolecular Engineering, Sogang University,
1 Shinsoo Dong, Mapo Gu, Seoul 121-742, Korea
*Department of Electronics Engineering, Konkuk University, 1 Hwayang Dong, Gwangin Gu, Seoul 143-914, Korea
†e-mail : syoh@sogang.ac.kr
(Received March 2, 2004;accepted August 12, 2004)
5¨¹\Qô ØôLp DÐ D,ô øìp¼ a @ Ô ô 5¡ í \Q 5Q
©ô¼ ©q@$. \° 5Q©ôÔ ´ä`, THF, ´,Ä, ä`< Y ¼X `p é$ $ð Ø ¹$. Dq lÅ D9 (ITO)/ 5Q©ô / (8Ä| ¬q\ (uU `p \Q ÌÐÔ 5Q©ô
\ øì ¨` ´ 30%¼ Ðìô U´ Ø ¸À ÑÐ èh (0.003%) Ø ô
$. ùÈ D\ \Ñ `p \Q ÌÐÔ ØôL \Qô Ô í \Q (479 nm) Ø $. ¬
D 5 V $ð î , ÌÔ X R´ 0.16, Y R´ 0.17´$.
,-897,.9¹Novel non-conjugated blue light-emitting copolymers containing perylene and triazine moie- ties as light emitting and electron transporting units, respectively in the polymer side chain were synthe- sized. The resulting copolymers were soluble in most organic solvents such as chlorobenzene, THF, chlo- roform and benzene. The single-layered electroluminescence (EL) device consisting of indium tin oxide (ITO)/copolymer/aluminium (Al) exhibited a maximum external quantum efficiency (0.003%) and a good carrier balance when the triazine content was 30%. In particular, the device emitted blue light (479 nm) corresponding to the emission of perylene moiety. The drive voltage was observed at 5 V and the CIE coor- dinate was x¼0.16, y¼0.17.
Keywords¹blue light-emitting copolymer, electron transporting unit, single-layered EL device, carrier balance, drive voltage.
Lee et al. Polymer (Korea), Vol. 28, No. 5, 2004/
´}x# 1# Vâ, \28Ì \5x, 2004/
pA U@ ðX, 0¬@ ÉXô $.6,7
Dq Äм ìé `p \Q ÌÐÔ U5
< DÐ D, È U x î èh Ø ôÔ ( P V È$.8 2 Dq ÄÐÔ é´ ùq´ è ô ÄÐ d@ 5á$. ñ´ < ɬo ì é ÌÐ \Ñ ¸Ð Ø D< Y x\P 1
´ \pX È$.9 ´ Y x\P \`p D
, a DpA q Ñép¼ VÔ 5¡ Ä Ð \Q | O D,ô 1 @ 0¬@ ÉX
ô$.10-14 ´, aU ÄÐÔ $Ñ a ÄÐ
d@ @å A Uq´ 0ôØ° é´
ùq´ $ð Ë ÌÐ \Ñ´ Dø$.
ÄÐ \Q $´d\ Ò èh< ÌÐ XÅ
Vp D´\Ô U5 O DÐ <Å< D,´ U
´(ô¼ $. ¼XA| ´ d 4ì
´´T¸ U5 D, ùq Ë DÐ D, ùq´
èô \Q Lå´ 420 nm í Ø ôØ
x Uq´ ¬p x Ø Ø ô û
Ô ùq Ø ø$.15 2 `p \Q ÌÐ\
ä´ 9 D9 À<\ ´ UqX´ \Q ̸ <
U´ Ý@, \Q èh´ èô$.
´D 0¬\ U5 O DÐ D, (Dô¼ VÔ Ð ìô Xá 5Q©ô ØôL a VÔ í \Q ÄÐ TL ¬qXÔ (uU ÄÐ \Q ÌÐ
ùq @, 4 T È$.16-18 ØôL @ÄÐ
©| DÐ D, ùq ´ U5 Xá åe´ Ë
Ã| dx È$. p¼\ 8 0¬\Ô í \Q ( Dô ØôLp DÐ D, ùq| øìp¼ a
VÔ 5Q©ô¼ ©q (uU ÄÐ \Q Ì Ð¼ \Ñ, QDpA ùq °ì@$. ùÈ DÐ D, (Dô ¨` p¸ 5Q©ô ¬° @
\Q ùq O èh å 8Ô |ìA Aå Àà
@$.
51#=U##
;ú1 ( ô ©q ½ Q\ N-bromosuccinimide, potassium carbonate, tetrakis(triphenylphosphine)palladium, triethylamine Aldrich Chem. Co. ùI ½ U\ <
U ´ ìé@ , methacryloyl chloride, triethylamine, perylene, 4-aminophenylboronic acidÔ Tokyokasei Co. ù I ½ ¬Å, U\ <U ´ ìé@$. ©q é$ ìé THF, ä`, l< ´,Ä J. T.
Baker ùI ½ ìé@ , Q© \\ ìé
AIBN Junsei Chem. Co. ùI ½ ìé@$.
30^I0+shu|ohq060|o,skhq|o`phwkdfu|odplgh#A F1Õ#æ®1 U5 D, O í \Q ùq VÔ per- ylene moiety¼ ,¨Ô methacrylamide ( ô ©q
3( X| É@$ (Scheme 1). 3¬ ¥< L
¼ä¬ $ôÈÔ THF é$ perylene 4 g (16 mmol)
< N-bromosuccinimide 2.82 g (16 mmol) c 24D
h\ Xè$. L¬ X´ Å\ X
|©| | Aè $ Xè$. q\ ¨ D| ,<è $ 5\ ´°è ´
,Ä é$ ìðU, 5 g (94%) U\\ 3-bromo- perylene û$. È& ( X <U $<
Y$. Potassium carbonate Xé¡ 10 mL (1 M) 3- bromoperylene 2.3 g (7 mmol)< 4-aminophenylboronic acid 1.2 g (7 mmol) THF é¡(300 mL) c Xè$.
´ |© é¡ 30 mg tetrakis(triphenylphosphine)palladium
´ ¨`\ THF é¡ 5 mL¼ Aä 24D
ä´\ Xè$. X´ Å\ $ X |
©| | c q\ ¨D| ,<è $
l xÙè 5\ 12D ´°è$.
ÅA| ´,Ä é$¼ ìé, ìðU ´
¸À p-(perylene-3-yl)phenylamine Ä û$
(1.9 g, Xh 81%). ( X methacryloyl chloride 0.6 g´ $ôÈÔ ä` é¡ 10 mL¼ p-(perylene-
Br O N O
Br
(HO)2B NH2
NH2
NH
CH3 C C Cl
CH2 O
CH3 C C
CH2 O
+
Br
NH2
+
Pd(PPh3)4
+ C6H15N
r.t.
THF
THF
benzene Br
O N O
Br
(HO)2B NH2
NH2
NH
CH3 C C Cl
CH2 O
CH3 C C
CH2 O
+
Br
NH2
+
Pd(PPh3)4
+ C6H15N
r.t.
THF
THF
benzene
6FKHPH Synthetic route of N-[p-(perylen-3-yl)phenyl]meth- acrylamide.
Polymer (Korea), Vol. 28, No. 5, 2004 Blue Light Emitting Copolymer
Vâ, \28Ì \5x, 2004 í \Q 5Q©ô Dp\Q ùq# #
3-yl)phenylamine 1.9 g (5.7 mmol)< triethylamine 0.6 g (5.9 mmol)´ ¨`\ ä` é¡ (500 mL) 10 \ A
è 24D Xè$. X Å X
L¼ä¬¼ h| $ <ð (1 N) Xé¡, | 8 ì XðØø¨ (1 N) Xé¡ \\ ÔÜ ` p é¡ Ý\ä xä| ìðU, Å é A|¸ N-[p-(perylene-3-yl)phenyl]methacrylamide ( ô 1.1 g (Xh 52.6%) û$. ( ô NMR, FT-IR O
Ì Ä] ð<Ô $< Y$. 1H NMR (500 MHz, CDCl3/G+G+P+
(m, 3H), 5.821 (s, 1H), 5.493 (s, 1H), 2.065 (s, 3H); FT-IR (KBr, cm-1): 3426, 3156, 3048, 2950, 1882, 1783, 1611, 1583, 1537, 1442, 1388, 805, 762, 703; Calculated C: 87.1%, H:
5.6%, N: 3.4%, O: 3.9%; Found C: 87.5%, H: 5.1%, N: 3.4%, O: 4.0%.
DÐ D,ô N-[p-(4,6-diphenyl-1,3,5-triazin-2-yl)phenyl]
methacrylamide ( ôÔ ´D 4 iÕ ´ © q@$.16
Sro|^30^I0+shu|ohqh060|o,skhq|o`phwkdfu|odplgh0 BH030^I0+7/90glskhq|o04/6/80wuld}lq050|o,skhq|o`#
phwkdfu|odplgh`#+SSSPD0BH0GWSP,Õ#æ®1 í \Q 5Q©ô PPPMA-co-DTPM x Q©
<U $< Y$. ØôL ¨`Ô ( ô 0.1 g (0.25 mmol)< øì ¨`Ô ( ô 0.045 g (0.11 mmol) Q©é Schlenk flask c THF é$ 8 mL¼ è@$. \\ AIBN 0.003 g (0.018 mmol) D é
¡ c 48D 70 Ì ÄDp \ Xä´\ Q©è$. Q©´ ÅX´ X é¡
< l é$ Aä´\ ¨Dè$. 5Q©
ô Ä ,<è $ l xÙ 24D
5 ´°è$. 5Q©ô Xh l ¹
Ô qÄ| aU@ 75% Ò R Ø ô
$.
###1 ´ @´ 15 Ω/cm2¸ ITO p P (22.5 cm2) <ð Xé¡< 8dØ HÍ Lð
isopropyl alcohol< DI water ¨Aè
$ HL xÙ$. ( } ©ð|
´ Øì¼ É xä| xÙ Ì @ä
´°è$. xÙ\ ITO pP D 5Q©ô THF é
¡ (2.5 wt%) 2500 rpm Í 30H ä Ðä E, 500 Å ÄÐ U \°$. ´ ÐäE Ä D ULVAC VPC-260F 5 Ýip¼ ìé, 1
10-5 Torr 5\ Al D9 1000 Å| Ýiè$.
U \ôÔ ULVACì CRTM-5000 gauge¼ ì é@$. ´ Y´ \Ñ\ `p \Q ÌÐ D-D-
X ùq Kiethley 237 electometer New port 1030-c photodiode °ì@$. 5Q©ô 1H-NMR aU
Varian Gemini FT-NMR (600 MHz) pp¼ ìé@ , é$Ô 1% TMS@ ,¨Xô ÈÔ CDCl3¼ ìé@$.
ÄÐ aU Waters HT6E ,<< JASCO V4 UV ÀÜ p@ d\ GPC¼ ìé@ polystyrene 4U !`
ìé, ð@$. 5Q©ô ðZ DDÔ cy- clic voltammetry (EG&E model 62) UV-Visible äÙø<
à@ ¬@$. Cyclic voltammetry aU 5Q©ô
¼ ¹¸ ´,Ä é¡ ÐäE qH D9 (11 cm2)
ìé@ , @D9< p@ D9 qH (22 cm2)<
Ag/AgCl¼ ìé@|° D´ é¡ NaCl é´
è DI water¼ ìé@$. 5Q©ô UV-Visible aU
THF é$ \ JASCO V570 ìé, É@$.
61#-y##]##
Table 1 PPPMA-co-DTPM 5Q©ô Xh< X ÄÐ ð<¼ Ø ô$. 5Q©ô Xh< X ÄÐ ( ô 5I h @´ 75%
X ÄÐ 7200 D¼ Ø ô$. ´, ð<
Ô U5 D, åe VÔ PPMA í \Q ( ô
DÐ D, åe VÔ DTPM ( ô ¼T¼ Q© q´ ÷p x¸ Ã| A\$. p¼\ ( ô 5I h °H, q\ 5Q©ô U5 O DÐ Ðìô D, U \`äp D, 5Q
©ô h °H@$.
Figure 1 PPPMA-co-DTPM 5Q©ô 1H-NMR ä Ùø< Ø ô$. 5Q©ô äÙø<\ ( ô
89 ´9XÔ 5ð6 ppm ùq |¬@ D È ì¼ Ã| 4 Q©´ É\ Ã ¸ X È
$.
Figure 2(a)Ô THF é¡ \ DTPM 5I ¨`
p¸ PPPMA-co-DTPM 5Q©ô PL äÙø< ð<
´$. DÐ D,ô DTPM `ø 5I ¨` p¸
5Q©ô PL |¬Ô PPPMA ( ÄÐ ý ð 473 nm, 20%¼ 464 nm, 30%¼ 460 nm 40%
7DEOH1XPEHU$YHUDJH0ROHFXODU:HLJKWDQG<LHOGRI
3330$.4'730XQGHU9DULRXV0RQRPHU5DWLRV sam p le
N o
P P M A :D T P M feed ratio s
n u m b er av erag e m o lecu lar w eig h t (M n )
y ield (% )
1 1 .0 : 0 8 0 0 0 8 0
2 0 .8 : 0 .2 7 2 0 0 7 5
3 0 .7 : 0 .3 7 3 0 0 7 5
4 0 .6 : 0 .4 7 1 0 0 7 5
Lee et al. Polymer (Korea), Vol. 28, No. 5, 2004/
´}x# 1# Vâ, \28Ì \5x, 2004/
¼ 461 nm¼ Ø ô$. ´ Y´ 5Q©ô PL λmax R DTPM ¨` ´ Ý@ X (Lå| ´
X 30% ´\Ô 8, ýå´ ,XÔ Ã
X È$. ´, QA ùq ð<¼ À ÐxÈ
Ààp D´ PPPMA ÄÐ DTPM ( ô
@ QDpA q´ Ô methyl methacrylate ( ô
¼ Å PPPMA-co-MMA 5Q©ô¼ ©q Y
é$ \ MMA ¨` p¸ PL ùq
¼ °ì@$. ´ ð<¼ Figure 2(b) Ø ô$.
PPPMA-co-MMA 5Q©ô\ MMA ( ô@ Ô
ýð 3/ max R 473 nm Ø Ø MMA ( ô
@ 30% Å\ ýð 467 nm (Lå| ´X 40%
´\Ô ° @ $. É PPPMA-co-MMA 5 Q©ô\ MMA (Dô 5I ¨` ´ Ý@ X
3/ max R (Lå| PÌ, PPPMA-co-DTPM 5Q
©ô PL ùq< Y ð<¼ Ø ô$. PPPMA-co-
DTPM 5Q©ô\ DTPM (DôÔ \Q ùq´
ØôL ÄÐD x¼ PÌ\<Ô MMA (Dô
`ì äh´\ - Ô Ã| ìd\$. p¼\
PPPMA-co-DTPM 5Q©ô\ DTPM ¨` Ý@
p¼ 5Q©ô PL λmax R´ (Lå| ´Ô Ã
ØôL a ÄÐD °ì@ Ý@, Øôð ÄÐ D ¬] è< x´¼ A\$. 2 PPPMA-co-
DTPM 5Q©ô\ DTPM (Dô Å p¼ 5Q
©ô a ÄÐD ÅôA è< ´ ÄÐ ìì
U@ ôKØÔ ¬°¼ @ Ì Xô a ÄÐ
´q´ Ø ð<A| PL λmax R T( ´´
XÔ Aå ÈÔ Ã| A\$.
Figure 3 ITO/PPPMA-co-DTPM/Al| ¬q\ `p
\Q ÌÐ EL äÙø< Ø ô$. ´D PL ä Ùø< ð< l@ EL |´¬Ô DTPM
5I ¨` ´ Ý@ X PÌ, 20%¼ 491 nm, 30%¼ 480 nm 8ì 40%\ 479 nm¼ Ø ô
$. ´ Y EL ùq Ô 5Q©ô ììô
)LJXUH PL spectra of (a)PPPMA-co-DTPM and (b)PPPMA- co-MMA in THF at various copolymer ratios.
#633# 683# 733# 783# 833# 883# 933# 983# :33#
Wavelength (nm)
(a)
414 413 31<
31;
31:
319 318 317 316 315 314 313
Intensity (a.u.)
0 1 2 3 4 5 6 7 8 9 0 1
0.6 : 0.4 (461 nm) 0.7 : 0.3 (460 nm) 0.8 : 0.2 (464 nm) 1.0 : 0.0 (473 nm)
0 1 2 3 4 5 6 7 8 9 0 1
0.6 : 0.4 (465 nm) 0.7 : 0.3 (467 nm) 0.8 : 0.2 (472 nm) 1.0 : 0.0 (473 nm)
#633# 683# 733# 783# 833# 883# 933# 983# :33#
Wavelength (nm)
(b)
414 413 31<
31;
31:
319 318 317 316 315 314 313
Intensity (a.u.)
/ /
)LJXUH 1H-NMR spectrum of PPPMA-co-DTPM copolymer.
633# 683# 733# 783# 833# 883# 933# 983# :33#
Wavelength (nm) 414
413 31<
31;
31:
319 318 317 316 315 314 313
Intensity (a.u.)
0 1 2 3 4 5 6 7 8 9 0 1
0.6 : 0.4 (479 nm) 0.7 : 0.3 (480 nm) 0.8 : 0.2 (491 nm) 1.0 : 0.0 (491 nm)
)LJXUH EL spectra of ITO/ PPPMA-co-DTPM /Al devices under various copolymer ratios.
# <# ;# :# 9# 8# 7# 6# 5# 4# 03# ssp#
4# # 6#
vroyhqw#
Polymer (Korea), Vol. 28, No. 5, 2004 Blue Light Emitting Copolymer
Vâ, \28Ì \5x, 2004 í \Q 5Q©ô Dp\Q ùq# #
ØôL ÄÐD xÑé´ Ñ p x¸ Ã|
AX ùÈ PL ùq ð< l@ DTPM
5I ¨` ´ 30% ´\Ô ° @ $.
PPPMA- co-DTPM 5Q©ô EL ð<\ DTPM (Dô@ 5Q©ôô\ äØ´\ - ´<Ô Ã
¸ X È$. ð< A| 8 0¬\ ©q
PPPMA-co-DTPM 5Q©ôÔ DÐ D, åe V Ô DTPM (Dô@ 5Q©ô\ äØ´\ - , \Q ùq\ ¬] è< ÅôA Aå 1
´ 4$ LÀ @ô (Lå ôÔ Ã X È$.
`p \Q ÌÐ ¬ D< èh ìéXÔ `p
|< D9 ¼ åý ´ ¬Ì ÌðXÔ Ã X È$.19 ùÈ ´A¸ D9 ìé `p \Q Ì Ð ¬ D U5 O DÐ D,u | HOMO
LUMO @D ´ ðUXô$. ITO/PPPMA-co- DTPM/Al| ¬qXÔ `p \Q ÌÐ H $´
8è Figure 4 Ø ô$. 5Q©ô HOMO
LUMO H @DÔ cyclic voltammetry UV-Vis. a U ´ û$. 5Q©ô H @DÀp X È/´ PPPMA ÄÐ DÐ D, åe VÔ øì
( ô¼ Ũ|¨ U5 <Å
¼ DÐ <Å é´ Ã X È$. ITO D9
\ ØôL moiety U5´ <ÅX Al D9|Àp øì moiety DÐ@ <Å\$. <Å\ DÔ U 5 D, åe VÔ ØôL a ÄÐ DÐ D, å e VÔ øì a ÄÐD| x inco- herent <U| ´\$.
ITO/PPPMA-co-DTPM/Al| ¬qXÔ `p \Q ÌÐ
D-D ùq Figure 5 Ø ô$. Figure 5
\ X È/´ ÌÐ ¬ D 5Q©ô h
¬Ì ´@$. ùÈ D-D ùq 5 Q©ô\ DTPM 5I ¨` ´ 30% (7:3 h)¼
Ø ô$. ´, ð<Àp PPPMA-co-DTPM 5 Q©ô h´ 7:3¼ D D, U ùq´ @ å 0ôÜ Ã X È$. É 5Q©ô\ ØôL ÄÐD U5 ´@ øì ÄÐD DÐ ´
4$ ´p x øì ¨` ´ 30%¼ D D, U´ Ø Ô Ã| ìd\$. ùÈ PPPMA-
co-DTPM 5Q©ô¼ ìé ÌÐ ¬ D 5 V
$ð î R 4@$. ´ Y´ PPPMA ÄÐ
DTPM (Dô¼ Ũ|¨ Ðìô U
¼ D-D DpA ùq $ð ¬Ì åXÔ Ã
X È$.
Figure 6 ITO/PPPMA-co-DTPM/Al| ¬q\ `p
\Q ÌÐ\ ( ô 5I h p¸ ¸À ÑÐ è h ¼ Ø ø ô$. ÌÐ ÑÐ èh DTPM
)LJXUH Schematic energy diagram of ITO/PPPMA-co-DTPM/Al device.
3# 4# 5# 6# 7# 8# 9# :#
Voltage (V) 613#
518#
513#
418#
413#
318#
3#
Q.E. (10-3 %)
4 3 3 3 3 3
0.6 : 0.4 0.7 : 0.3 0.8 : 0.2 1.0 : 0.0
)LJXUH External quantum efficiency of ITO/ PPPMA-co- DTPM /Al devices under various copolymer ratios.
3# 4# 5# 6# 7# 8# 9# :# ;#
Voltage (V) 313363
313358 313353 313348 313343 313338 313333
Current (A)
0 5 0 5 0 5 0
0.6 : 0.4 0.7 : 0.3 0.8 : 0.2 1.0 : 0.0
)LJXUH Current-voltage characteristics of ITO/PPPMA-co- DTPM/Al devices under various copolymer ratios.
Lee et al. Polymer (Korea), Vol. 28, No. 5, 2004/
´}x# 1# Vâ, \28Ì \5x, 2004/
5I ¨` ´ 30%¼ @å Ò 0.003% R Ø ô$. ´ Y ð<Ô ÌÐ I-V ùq ð<\
l@ PPPMA-co-DTPM 5Q©ô h´ 7:3
\ Ðìô <Å O Xá´ @å Ë|° Ðìô U 2 Ø p x¸ Ã| A\$. ùÈ D\
\° `p \Q ÌÐÔ DC 10 V\ 200 cd/m2 ]
í \Q Ø ô$.
ÄÐ \Q $´d ¬ $Ø ¼XA|
triangular åý õ D \Q tl (Fowler- Nordheim mechanism)| ´]` X È$.20 Ò D
å\ D @Ô Ø Y | D\$.
J(F) = J0F2(1/φ)exp(-kφ3/2/F)
,p\ J0Ô prefactor, FÔ electric field, φÔ barrier height, kÔ X R ´9\$. 8 0¬\ ©q 5 Q©ô ¬° p¸ Ðìô <Å åý Aå
Ààp D´ Au/PPPMA-co-DTPM/Au| ¬qX Ô `p \Q ÌÐ Fowler-Nordheim ùq °ì@
$. ´ ð<¼ Figure 7 Ø ô$. Figure 7\ X È/´ 1/F @ ln(J/F2) ýå Ò D\
` U¼ Ø ô$. H D9< 5Q©ô Ä ´
\ Ðìô <Å Èô\ DÐ <Å @ åý Ò´@ U5 <Å @ åý4$ Ò R @
Figure 7\ pøp R U5 <Å åý X A$ A X È$. p¼\ Figure 7\ 5Q©
ô h p¼ pøp@ ,¼ Ô ð<Ô 5Q©ô
U5 <Å @ åý ¼ 8$. É 5Q©
ô\ DÐ D,ô DTPM 5I ¨` ´ Ý@´
DÐ <Å @ åý PÌ DÐ <Å åe´ Ý@
¼ U5 <Å @ åý 2 Ý@Ì
\$Ô Ã X È$. ´ Y Fowler-Nordheim Ä]
´ PPPMA-co-DTPM 5Q©ô\ DTPM ¨`
Ý@ p¸ Ðìô U ùq´ åXÔ Ã DÐ D , ùq´ \`XÔ Ã ¼ U5 <Å @ å ý´ $ Ô Ô¸ Ñé$Ô Ã ÅÝ X È$.
ITO/PPPMA-co-DTPM/Al| ¬qXÔ `p \Q Ì Ð ôô4p D, CIE ̼ °ì@$
(Figure 8). Ì x¼0.16, y¼0.17 R Ø ôÔ Ã| 4 \Ñ\ \Q ÌÐÔ \X í @
ô \Q ùq Ø ô È ¸ X È$. ´ , ð<Ô PPPMA-co-DTPM ìé, `p \Q Ì Ð¼ ¬q ýð UQ | O ¸Q | Å p
¸ $Ñ ¬D | (uU| ¬q\ èh full color display \Ñ´ @å¨ ÷[¨´ < È$.
71#-Ý##
8 0¬\ ÄÐ a ØôL påp øì
påp¼ VÔ í \Q 5Q©ô¼ ©q (uU `p \Q Ìм \Ñ, \Q ùq °ì
ð< $< Y ð û X È$.
(1) ¼T¼ é¡ Q© ´ ©q PPPMA-co-DTPM 5Q©ô X ÄÐ 7100ð8000, Xh 75ð 80%´|° ¼XA¸ `p é$ $ð Ø ¹$.
(2) ITO/PPPMA-co-DTPM/Al| ¬qXÔ `p \Q Ì ÐÔ 5Q©ô\ PPMA DTPM feed ratio@ 7¹3
\ Ðìô U´ @å Ë ¸À ÑÐ è h Ø ô$.
(3) 5Q©ô¼ ìé `p \Q ÌÐ (/ max R
DTPM 5I ¨` ´ Ý@ X (Lå| ´
Xô 40% ¨` \ 4$ í @ô 479 nm
# 5T430< 7T430< 9T430< ;T430<43T430<#
1/F (m/V) 066
067 068 069 06:
06;
06<
073 074 ln (J/F2 )
1 0 9 8 7 6 5 4 3
0.6 : 0.4 0.7 : 0.3 0.8 : 0.2
)LJXUH Fowler-Nordheim plots of Au/PPPMA-co-DTPM /Au devices under various copolymer ratios.
3# 315# 317# 319# 31;#
x 31;
319 317 315 3
y
)LJXUH CIE chromaticity diagram of ITO/PPPMA-co-DTPM (7:3)/Al devices.
Polymer (Korea), Vol. 28, No. 5, 2004 Blue Light Emitting Copolymer
Vâ, \28Ì \5x, 2004 í \Q 5Q©ô Dp\Q ùq# #
\Q ùq Ø ô$.
(4) 5Q©ô\ øì DTPM DÐ <Å O D, é´Ì ¼ U5 <Å i´, D <Å O D, U ùq åäÔ Ã X È$.
)Õ }8 0¬Ô <ì( éApH <
\(No. R01-2003-000-10493-0)Àp [ Ã|
´ Pìý$.
Uhihuhqfhv##
1. C. W. Tang and S. A. Vanslyke, Appl. Phys. Lett., 51, 913 (1987).
2. H. Sirringhaus, N. Tessler, and R. H. Friend, Science, 280, 1741 (1998).
3. J. Matsui and T. Miyashita, Angew. Chem. Int. Ed., 42, 2272 (2003).
4. B. Comiskey, J. D. Albert, H. Yoshizawa, and J. Jacobsen, Nature, 394, 253 (1998).
5. D. Braun and A. J. Heeger, Appl. Phys. Lett., 58, 1982 (1991).
6. N. Tessler, G. J. Denton, and R. H. Friend, Nature, 382, 695 (1996).
7. J. S. Lee, J. S. Suh, and I. H. Cho, J. Ind. Eng. Chem., 7, 396 (2001).
8. Z. Weihong, H. Cheng, C. Kongcha, and T. He, Synth. Met., 96, 151 (1998).
9. P. L. Burn and I. D. W. Samuel, Mat. Today, 1, 3 (1998).
10. S. Y. Oh, C. H. Lee, and J. W. Choi, Synth. Metals., 117, 195 (2001).
11. S. Y. Oh, C. H. Lee, and S. Jung, Mol. Cryst. Liq. Cryst., 371, 415 (2001).
12. Y. J. Shirota, Mat. Chem., 10, 1 (2000).
13. K. A. Killeen and M. E. Thompson, J. Appl. Phys., 91, 6717 (2002).
14. T. W. Lee, O. O. Park, J. Kim and Y. C. Kim, Macromol. Res., 10, 278 (2002).
15. J. Kido, M. Kohda, K. Hongawa, K. Okuyama, and K. Nagai, Mol. Cryst. Liq. Cryst., 227, 277 (1993).
16. C. H. Lee, S. W. Kim, and S. Y. Oh, Polymer(Korea), 26, 543 (2002).
17. C. H. Lee, S. H. Ryu, and S. Y. Oh, Mat. Sci. & Eng. C, 24, 87 (2004).
18. C. H. Lee, S. H. Ryu, and S. Y. Oh, J. Polym. Sci. Polym.
Phys., 41, 2733 (2003).
19. F. Nüesch, L. J. Rothberg, E. W. Forsythe, Q. T. Le, J. D. Kres, R.L. Martin, D. L. Smith, N. N. Barashkov, and J. P. Ferrari, Phys. Rev. B., 54, 14321 (1996).
20. F. Willig, Chem. Phys. Lett., 40, 331 (1976).
