2차원 반도체 반데르발스 이종구조 기반의 전자소자 및 광전자소자

(1)

2차원 반도체 반데르발스 이종구조 기반의 전자소자 및 광전자소자

글 _ 이동훈, 이철호 고려대학교 KU-KIST 융합대학원 2차원 물질 : 합성부터 응용까지

특 집

CERAMIST

1. 서론

2차원 물질은 평면방향으로는 강한 공유결합(covalent bond)으로 이루어져 있으며 수직 방향으로는 약한 반데 르발스(van der Waals)결합으로 이루어져 있는 층상 구 조를 공통적으로 가지고 있다. 이러한 결합 특성으로 인 해 층간의 분리가 용이하여 면적은 수 mm² 에서부터 수 mm² 이상까지 크고 두께는 원자수준의 얇은 물질로 존 재할 수 있다. 2004년에 테이프를 이용한 기계적 박리법 (mechanical exfoliation)으로 영국 맨체스터대학에서

처음으로 대표적인 2차원 물질인 그래핀(graphene)을 발견한 이래로 세계 우수 연구진들에 의해 그래핀의 차세 대 전자소자로의 응용가능성에 대한 많은 연구들이 진행 되어 왔다.¹⁾

그래핀은 상온에서 10⁵ cm²V^-1s^-1의 아주 높은 전하 이 동도(mobility) 뿐만 아니라 유연하고 투명한 특성을 가 졌지만 에너지 밴드갭(bandgap) 없어 트랜지스터(transistor), 태양전지, 발광소자 등과 같은 반도체 소자 응용 에 제한이 있었다. 그래핀의 이러한 단점을 해결하기 위 해 그래핀을 식각하여 나노리본 형태로 만들거나 수직방

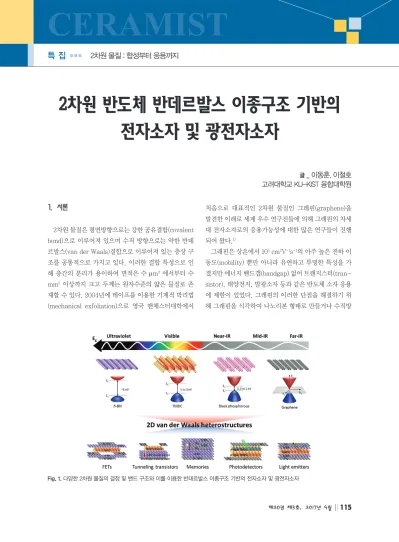

Fig. 1. 다양한 2차원 물질의 결정 및 밴드 구조와 이를 이용한 반데르발스 이종구조 기반의 전자소자 및 광전자소자

(2)

이동훈, 이철호

특 집

CERAMIST

향으로 매우 큰 전기장을 걸어주어서 그래핀의 밴드갭을 형성시키는 연구들이 진행되어 왔지만 실험적으로 구현 하기 어렵다는 것과 밴드갭을 원하는 만큼 크게 증가시키 기 어렵다는 근본적인 단점이 있었다. 이러한 이유로 최 근에는 다수의 연구진들은 그래핀의 밴드갭을 조절하려 는 노력보다는 기본적으로 밴드갭을 가지고 있는 2차원 반도체 물질에 관심을 가지기 시작하였다. 2010년에 1.8 eV의 밴드갭을 가지는 2차원 물질인 MoS2가 기계적 박 리법으로 발견된 후 2차원 반도체의 미래소자로의 응용 가능성을 높여 최근까지 다양한 물질에 대한 연구가 활발 히 진행되고 있다.²⁾ 더 나아가 최근에는 밴드갭이 수 meV에서 수 eV까지 다양한 2차원 물질이 실험적으로 발 견되고 있다.³⁾ 이론적으로는 6백개 이상의 안정적인 2차 원 물질이 자연계에 존재할 수 있다는 것이 밝혀졌다.⁴⁾ 기존 벌크 물질을 이용하여 구현된 여러 복합구조를 2차 원 물질로 구현하게 되면 벌크 물질에서 볼 수 없었던 새 로운 과학적 현상을 관찰할 수 있으며 기존기술로 구현하 기 힘들었던 구조도 2차원 물질을 이용하면 손쉽게 구현 할 수 있다는 장점이 있다. 본 보고에서는 수 원자 층 두 께를 가지는 2차원 물질 기반의 반데르발스 이종구조 제 작 및 반도체 소자로의 응용에 관해 중점적으로 논의하고 자 한다. (Fig. 1)

1.1 2차원 반도체 물질의 종류 및 기본적인 특성 2차원 반도체 물질 중 가장 많이 연구되고 있는 전이금 속 칼코겐 화합물(Transition Metal Dichalcogenides, 이하 TMDC)은 전이 금속(주기율표상 IV 족–VII 족 원 소)의 원자 면이 칼코겐 원자(S, Se 및 Te)의 두 원자 면 사이에 끼여 있는 형태로 MX2의 조성을 갖는 화합물이 다. (Fig. 2)^2,5,6) 이러한 물질들은 평면에 수직 방향으로 약한 반데르발스 힘에 의해 결합되어 층상 구조로 되어있 다. TMDC는 화학 조성, 결정 구조 및 층수에 따라 다양 한 전기적 및 광학적 특성을 갖는다. 예를 들어, 그룹 V 족(V, Nb 및 Ta) 물질들로 구성된 TMDC는 금속 특성을 나타내며, 그룹 VI족(Mo 및 W) 물질들로 구성된 TMDC 는 일반적으로 반도체 특성을 나타낸다. 또한, 동일한 조 성의 경우에도, 팔면체 형태의 정방정계 구조를 가지는

MoS2(1T 상)의 경우 금속 특성을 나타내며, 삼각기둥 형 태의 육방정계 구조를 가지는 MoS2(1H 상)의 경우 반도 체 특성을 나타낸다. 이들 중, 반도체 특성을 가지는 2H 상이 열역학적으로 보다 안정하다. 상대적으로 불안정한 상인 1T 상은 2H 상을 화학적 처리 혹은 레이저조사에 의 해 만들어질 수 있으며 2H 상의 MoS2의 국부적인 영역 을 1T 상으로 변화시켜 소자를 제작하면 2H 상과 1T 상 사이의 접촉저항을 200 Ωμm로 매우 낮출 수 있다.⁷⁾

VI 족 물질로 구성된 반도체성 TMDC는 구성 원소 및 조성에 따라 1–2 eV의 다양한 밴드갭을 가지고 있다. 밴 드갭이 클수록 낮은 off상태 전류를 가질 수 있기 때문에 적절한 TMDC를 선택함에 따라 높은 스위칭 비율(on- off ratio)을 가지는 전자소자를 제작할 수 있다. 2011년 최초로 단층의 MoS2로 제작한 전계효과 트랜지스터 (field-effect transistor)에서 on/off ratio가 10⁸으로 우수한 스위칭 거동 보여주었다. 이러한 우수한 스위칭 특성에도 불구하고, TMDC 기반의 전계효과 트랜지스터 는 전하들이 높은 유효 질량을 가지기 때문에 그래핀 대 비 훨씬 낮은 전하 이동도를 보여준다. 이론적으로는 단 층의 MoS2, MoSe2, WS2 및 WSe2에 대해 각각 354, 269, 1739 및 1083 cm²V^-1s^-1의 전자 이동도를 가질 수 있음이 보고 되었다.⁸⁾ 하지만 실험적으로 보고 된 전이금 속 칼코겐 화합물의 이동도는 이론적으로 예측 된 값보다 훨씬 작다. 이는 TMDC와 전극간의 접촉 저항 및 불순물 산란에 의해 전하의 이동이 방해 받기 때문이다. 미래 전 자소자에서 2차원 물질이 기존의 벌크 반도체 물질을 대 체하기 위해서는 소재 자체의 품질 및 금속과의 접촉저항 등을 개선하는 연구들이 선행되어야 할 것이다.

앞서 말했듯이 원자 배열에 따른 전기적 특성이 달라지 는 것뿐만 아니라, TMDC는 층의 수에 따라 전자 밴드 구 조가 바뀌게 된다. 두께가 감소함에 따라 양자구속효과 (quantum confinement effect)에 의해 밴드갭 크기가 증가하며 두 층 이상에서는 간접 천이형(indirect transition) 밴드갭을 가지지만 단층에서는 직접 천이형 (direct transition) 밴드갭으로 변화하게 된다. (Fig. 2) 이러한 특성 때문에 발광소자에서 단층의 TMDC가 유용 하게 쓰일 수 있다. 그 외에도, 단층의 TMDC는 강한

(3)

CERAMIST

2차원 반도체 반데르발스 이종구조 기반의 전자소자 및 광전자소자

광-물질 상호 작용, 큰 엑시톤 결합 에너지, 계곡 분극 (valley polarization) 등을 포함하는 우수한 광학 특성을 가지며 이들 단층의 TMDC들로 수직형 이종 구조를 제작 하면 고성능의 광소자를 구현할 수 있다.

2차원 반도체 물질 중 흑린(black phosphorus)은 그 래핀과 TMDC와는 다른 밴드 특성과 에너지 스펙트럼을 가지기 때문에 최근 많이 연구되고 있다. (Fig. 2)^9,10) 흑 린은 그래핀과 유사하게 인(P) 원자의 단일 원소로 구성 된 층상 구조를 가지고 있다. 흥미롭게도, 흑린은 방향과 두께에 따라 다른 전기적 특성을 나타낸다. 예를 들어, 안 락의자 방향(armchair direction)의 전기 전도도는 지그 재그방향(zigzag direction)의 전기전도도에 비해 1.5배 정도 더 높다. 또한, 안락의자 방향의 정공(hole)의 유효 질량이 작기 때문에 안락의자 방향의 이동도는 1,000 cm²V^-1s^-1으로 지그재그 방향으로의 정공의 이동도인 600 cm²V^-1s^-1보다 높다. 육방정계 질화붕소(hexagonal Boron Nitride, 이하 h-BN)사이에 적층된 수 층 두께의 흑린은 6,000 cm²V^-1s^-1의 높은 높은 이동도를 가질 수 있음이 보고되었으며, 이러한 구조에서 양자 홀 효과를 관찰할 수 있었다.¹¹⁾ 또한 흑린은 두께에 따라 0.3–2.0 eV의 밴드갭을 가지기 때문에 높은 on/off ratio인 10³- 10⁵을 가진다. 두 층 이상에서는 간접 천이형 밴드갭을 가

지는 TMDC와는 달리, 벌크 형태로도 직접 천이형 밴드 갭을 가지기 때문에 광학 및 광전자 소자에 매우 유용하 게 쓰일 수 있다.

2. 반데르발스 이종구조

2.1 반데르발스 이종구조의 특징

2차원 물질의 표면에는 불포화결합(dangling bond)이 없고 원자 층 수준으로 매우 평탄하기 때문에 다양한 2차 원 물질들의 수직방향 적층을 통해 층간에 약한 반데르발 스 결합으로 형성된 2차원 반데르발스 이종구조를 제조 할 수 있다. 이들 구조는 다음과 같은 다양한 특징을 가질 수 있다. 첫 째, 서로 다른 격자상수, 결정구조를 가지고 있는 물질로 이종구조를 만들 시에도 층과 층 사이에 strain이 발생하지 않아 원자층 수준에서 어떠한 결함도 없는 매우 깨끗한 계면을 가질 수 있게 된다. 둘 째, 이종 구조를 이루는 물질간의 결정방위에 따라 물리적, 광학적 특성이 달라지기 때문에 결정방위를 조절함에 따라 새로 운 특성을 구현할 수 있다. 셋 째, 층과 층 사이에 공유겹 합이 없어 이종구조 형태에서도 매우 유연한 특성을 가지 게 된다. 넷 째, 매우 다양한 물질 군이 존재하여 근적외 선, 가시광선, 자외선 영역에서 동작하는 광전자 소자를

Fig. 2. 전이 금속(M)과 칼코겐 원자(X)로 구성된 MX2 조성을 가지는 2차원 층상화합물의 (a)결정구조 및 (b)두께에 따른 밴드구조,^2,5,6) 인원자 (P)로 구성된 흑린의 (c)결정구조 및 (d)두께에 따른 밴드구조^9,10)

(4)

특 집

CERAMIST

설계하고 제작하기에 용이하다. 마지막으로 표면에 불포 화결합이 없어 기존의 유기물 반도체 대비 전하의 이동도 가 높은 특성을 가지고 있다. 이종구조 소자에 있어서 2 차원 물질의 이러한 독특한 여러 이점들로 인해 2차원 반 도체 반데르발스 이종구조를 이용한 혁신적인 기능소자 를 제작하는 연구가 다수 보고되었다.

2.2 반데르발스 이종구조의 제작방법

반데르발스 이종구조 제작을 위해 현재까지 가장 많이 사용되고 있는 방법은 습식전사(wet-transfer)법이다.

(Fig. 3)¹²⁾ 하부 지지막 (또는 기판) 위에 2차원 물질을 합 성하거나 기계적 박리법으로 만든 후 2차원 물질 표면에 투명한 지지막을 코팅한 뒤, 하부 지지막을 녹여서 상부 지지막에 붙어 있는 형태로 2차원 물질을 하부 지지막으 로부터 분리시킨다. 상부 지지막을 다른 2차원 물질에 위 치를 맞춰서 옮겨 붙인 뒤, 상부 지지막을 제거하는 과정 을 거치면 서로 다른 두 개의 2차원 물질로 이루어진 이 종구조를 만들 수 있게 된다. 이 과정을 여러 번 반복하면 다양한 물질로 구성된 이종구조를 제작할 수 있게 된다.

이 방법은 다양한 물질 및 구조에 적용 가능한 장점이 있

는 반면 전사 과정에 용매와 지지막의 잔여물이 남아있을 수 있어 계면이 깨끗하지 않을 수 있다. 계면 특성을 개선 하기 위해서는 후속 열처리 공정이 필요하다는 단점이 있 다. 지지막 코팅 및 지지막의 식각과정에서 생기는 불순 물의 영향을 최소화하면서 이종구조를 만들기 위해서는 건식전사(dry-transfer)법을 이용하게 된다. 2차원 물 질간의 반데르발스 인력을 이용하여 상부지지막에 붙어 있는 2차원 물질에 다른 2차원 물질을 부착하여 떼어내 는 방법이다. 이 과정을 반복하게 되면 매우 깨끗한 계면 을 가지는 이종구조를 제작할 수 있다는 장점이 있다. 이 러한 깨끗한 공정을 통해 상온에서 140,000 cm²V^-1s^-1의 매우 높은 전하 이동도를 가지는 그래핀 트랜지스터를 제 작한 연구가 보고된 바 있다.

앞서 언급한 전사법과 달리 화학기상증착법(chemical vapor deposition)을 이용하면 2차원 물질을 수직방향 의 이종구조뿐만 아니라 수평방향의 이종구조도 만들 수 있다. 수직방향의 이종구조를 합성하면 반데르발스 상호 작용에 의해 이종구조를 구성하는 두 물질 간에 일정한 방위관계를 가지게 되며 계면이 매우 깨끗한 계면을 가질 수 있다는 장점이 있다. 2차원물질은 수평방향으로는 공

Fig. 3. 2차원 물질 기반의 반데르발스 이종구조 제작방법. (a)습식전사 및 (b)건식전사와 (c)합성법의 모식도¹²⁾

(5)

CERAMIST

유결합으로 이루어져 있어 수평방향으로의 이종구조는 합성법으로만 형성할 수 있다. 예를 들면, 그래핀/h-BN 구조 및 서로 다른 2차원 반도체물질의 수평방향 이종구 조를 합성법을 이용하여 제작하는 연구가 보고된 바 있 다.^13,14)

3. 2차원 물질 기반의 반데르발스 이종구조 전자소자 및 광전자소자

3.1 전계효과 트랜지스터

원자층 두께의 2차원 물질을 채널층으로 사용하는 트 랜지스터의 경우, 게이트 절연체 계면에 존재하는 전하에 의한 산란(scattering)으로 인해 소자 성능이 심각하게 저하된다. 2차원 절연체인 h-BN은 기존의 SiO2와는 달 리 표면에 불포화결합 및 전하 트랩이 존재하지 않고 원 자 수준으로 매우 평탄하고 매끄러운 표면을 가지기 때문 에 h-BN과 그래핀의 이종구조를 만들어서 매우 높은 전 하 이동도를 가지는 소자를 제작한 연구가 보고되었다.

매우 깨끗한 계면 특성으로 인해 제작된 그래핀 소자는 전하 이동도가 40,000 cm²V^-1s^-1로 높은 값을 나타낸다.

2013년 미국 컬럼비아 대학에서는 h-BN/그래핀/h-BN 이종접합 구조 및 식각으로 노출된 그래핀의 1차원 모서 리에 금속전극을 접촉시키는 소자 구조를 만들어서 그래 핀의 전하 이동도를 200,000 cm²V^-1s^-1까지 향상시킬 수 있었다.¹⁵⁾ 비슷한 구조로 h-BN을 하부 기판으로 그래핀

을 전극으로 사용한 MoS2 소자에서는 게이트 이력(gate hysteresis)이 없고 단일 층에서 45 cm²V^-1s^-1 의 높은 이 동도를 보여주었다.¹⁶⁾ 또한, 온도가 낮아짐에 따라 이동 도가 증가하고 이론적 예측 치에 근접하는 것을 관찰함으 로써, 채널층 및 계면에서 불순물에 의한 산란을 억제할 수 있다는 것을 증명하였다.

3.2 터널링 트랜지스터

금속-산화물-반도체 전계 효과 트랜지스터(Metal- Oxide-Semiconductor Field-Effect Transistor, MOSFET)가 디지털 집적 회로에 광범위하게 사용되어 왔지만, 차세대 전자소자를 위해서는 저전력 소비, 빠른

Fig. 4. 2차원 물질 기반 반데르발스 이종구조를 이용한 터널링 다이 오드의 (a)모식도 및 (b)역방향 다이오드, (c)Esaki 다이오드, (d)정류다이오드의 전기적 특성¹⁷⁾

Fig. 5. 2차원 물질 기반 반데르발스 이종구조를 이용한 터널링 소자의 (a)모식도 및 (b)밴드구조와 (c)게이트 전압에 따른 전기적 특성,¹⁸⁾ 2차 원물질과 3차원 물질의 이종구조를 이용한 터널링 소자의 (d)모식도 및 (e)밴드구조와 (f)게이트 전압에 따른 전기적 특성²⁰⁾

(6)

특 집

CERAMIST

스위칭 속도를 갖춘 새로운 동작원리를 가지는 고성능 소 자의 개발이 요구된다. 이러한 산업적 요구에 맞춰서 터 널링 전계 효과 트랜지스터는 작은 구동 전압으로 낮은 누설 전류 및 높은 on/off ratio를 가지는 소자를 구현할 수 있기 때문에 많은 관심을 받고 있다. 2차원 물질 반데 르발스 이종구조 기반의 터널링 소자는 불포화결합이 없 는 원자 수준의 얇은 두께와 깨끗한 계면을 가지므로 매 우 빠른 구동속도를 가질 수 있다. 서로 다르게 도핑 된 두 개의 2차원 반도체 물질을 수직으로 적층하면 반데르 발스 이종구조 기반의 터널링 소자를 제작할 수 있다. 전 하 농도를 독립적으로 제어하기 위해 두개의 분리 된 게 이트 전극을 갖는 MoS2/WSe2 로 구성된 터널링 소자를 제작하면 상부와 하부의 게이트 전압의 크기에 따라 역방 향 다이오드, Esaki 다이오드 또는 정류 다이오드로 동작 할 수 있다. (Fig. 4)¹⁷⁾ 또한, 2012년 영국 맨체스터 대학 에서는 2차원 물질이 원자층 수준으로 매우 얇게 존재할 수 있다는 점을 이용하여 2차원 절연체 물질을 터널링막 으로 사용하여 그래핀의 낮은 on-off ratio를 증가시키 는 연구를 보고하였다. (Fig. 5)¹⁸⁾ 상단 및 하단 그래핀 층 사이에 h-BN 또는 MoS2와 같은 1nm 수준의 얇은 터널 장벽으로 구성된 반데르발스 이종구조를 제작하였다. 이 러한 구조의 소자는 터널링장벽의 물질 종류에 따라 50 에서 10,000까지의 높은 on-off ratio를 나타낸다. 터널 장벽으로 4-5 층의 WS2로 구성된 매우 유사한 소자 구

조를 제작한 연구보고에서는 상온에서 10⁶의 매우 높은 스위칭 비율을 보였다.¹⁹⁾ 그럼에도 불구하고 전하 수송이 수직 방향으로의 양자 터널링 및 열이온 방출에 의해 기 인되기 때문에 subthermionic subthreshold swing을 60 mV/dec 미만으로 달성하는 것이 어렵다. 이러한 제 한은 밴드간 직접 터널링을 기반으로 하는 소자 구조에서 해결 될 수 있다. 2015년 미국 캘리포니아대학교 연구진 들은 Ge의 가전도대 밴드에서 MoS2의 전도대 밴드로 전 자가 양자 터널링하는 원리를 이용하는 수직형 이종구조 기반의 터널링 소자를 실험적으로 구현하였다. (Fig.

5)²⁰⁾ 이 구조에서 달성 된 가장 낮은 subthermionic subthreshold swing은 3.9 mV/dec이며, 이는 열이온 방출에 기인한 소자에서 이론적 한계 최저치인 60 mV/

dec보다 훨씬 작다.

3.3 비휘발성 메모리 소자

2차원 물질을 이용한 비휘발성 메모리 소자는 수직형 반데르발스 이종구조에 플로팅 게이트(floating gate) 역 할을 하는 원자 층 두께의 얇은 전하 트래핑(charge trapping) 층을 도입하여 구현되었다.^21,22) 성균관대학교 와 컬럼비아대학교 합동 연구진들은 2차원 물질 기반의 반데르발스 이종구조를 이용한 두 가지 유형의 메모리 소 자를 보고하였다. (Fig. 6)²³⁾ 첫 번째 구조의 소자는 채널 로 그래핀, 터널 장벽으로 h-BN, 전하 트래핑 층으로

Fig. 6. 2차원 물질 기반 메모리 소자의 (a)모식도 및 (b)밴드구조와 (c)게이트 전압에 따른 전기적 특성,²⁴⁾ 2차원 물질 기반 이단자 메모리 소 자의 (d)모식도 및 (e)밴드구조와 (f)게이트 전압에 따른 전기적 특성²⁵⁾

(7)

CERAMIST

MoS2를 이용하였다. 그래핀은 큰 게이트 이력곡선(~20 V)을 보여 주지만, 밴드갭이 없어 매우 낮은 on-off ratio(~2)가 나타났다. 채널층으로 MoS2를 사용하고 트 래핑 층으로 그래핀을 사용한 다른 유형의 메모리 소자는 상대적으로 높은 스위칭 전류 비율(~10⁵), 큰 이력곡선 (18 V) 및 낮은 동작 전압(50 mV)을 보여 주었다. 이들 소자의 특성은 유기 트랜지스터 메모리 소자와 비교했을 시 더 좋은 성능을 나타낸다. 또 다른 연구진들은 MoS2

를 채널로, 그래핀을 플로팅 게이트로, h-BN을 터널 장 벽으로 사용하는 메모리 장치를 개발하였다.²⁴⁾ 이 구조에 서는 드레인 전극과 그래핀 사이의 h-BN은 전하가 터널 링을 통해 이동할 수 있지만 그래핀에서 소스 전극으로는 전위차가 작아서 전하가 h-BN을 통과할 수 없다. 이를 통해 플로팅 그래핀에 전하가 터널링을 통해 효율적으로 저장되어 10^-14 A의 낮은 off 상태 전류와 10⁹의 높은 on- off ratio를 나타낸다.

3.4 광검출 소자

벌크 물질과 다른 독특한 전자 밴드 구조와 강한 빛-물 질 상호 작용으로 인해 2차원 반도체는 효율적인 광검출 소자로 사용될 수 있다. 이를 이용한 초기 연구에서는 개 별 2차원 반도체 물질을 기반으로 하는 고감도의 광응답 트랜지스터를 제작하였다. 채널층에서 전하의 이동성을 높이고 금속전극과 채널층 간의 접촉저항을 낮춤으로써

MoS2로 구성된 광응답 트랜지스터는 880 AW^-1의 매우 높은 광 응답율을 보여 준다.²⁵⁾ 이는 상업적으로 사용되 고 있는 실리콘 기반의 광 검출기보다 800배 이상 높은 값이다. 또한 두 개의 그래핀 전극 사이에 샌드위치된 광 활성 TMDC 층으로 구성된 수직 적층형 2차원 광 검출기 가 맨체스터 대학의 연구원에 의해 처음으로 시연되었다.

(Fig. 7)²⁶⁾ 이 구조에서는 상부와 하부에 서로 다른 게이 트 전압을 인가하여 TMDC의 광 여기 된 전자-홀 쌍이 상부와 하부로 쉽게 분리될 수 있다. 이러한 현상으로 수 직형 이종구조의 넓은 접합 면에 걸쳐 효율적인 광전류를 생성 시킬 수 있다. 또한, 두꺼운 WS2로 만든 구조에서 0.1 AW^-1의 광 반응성과 30 %의 외부양자효율(external quantum efficiency)을 나타냄을 알 수 있었다. 또한, 단층의 MoS2 소자가 다층의 MoS2 소자보다 높은 광 반 응성을 보여 준다. (Fig. 7)²⁷⁾ 이는 광 흡수층인 MoS2와 전하 이동층인 그래핀 전극 사이에 형성된 비대칭 포텐셜 장벽으로 인해 광 여기 된 전자가 한 방향으로 우세하게 터널링 되기 때문이다. 단일 층 MoS2에서 1.96 eV에서 2.5 %의 외부양자효율이 나타났고 이는 일곱 층으로 구 성된 MoS2에서 측정된 0.3-0.4 %보다 10배 가량 높다.

최근 미국 컬럼비아대학에서는 단일 층 n-MoS2와 p-WSe2로 구성된 2차원 반도체 p-n 접합 다이오드의 전기적 및 광전기적 특성을 보고했다. (Fig. 7)²⁸⁾ 2차원 물질처럼 매우 얇은 물질로 구성된 p-n 접합에서는 광여

Fig. 7. 다양한 구조의 2차원 물질 기반 광검출 소자의 입사광 에너지에 따른 외부양자 효율^27,28,29)

(8)

특 집

CERAMIST

기 된 후 분리된 전자와 정공이 층간의 양자 터널링을 통 해 재결합 될 수 있다. 이러한 과정을 통해 광전자효율이 떨어진다는 것을 발견하였다. 또한, 2차원 물질의 두께에 따라 2.4%(단층), 12%(두층) 및 34%(다층)의 외부양자효 율을 보인다. 이러한 결과는 매우 효율적이고 빠른 광전 자변환 소자에서 2차원 반도체 이종구조의 적용 가능성 을 보여준다.

3.5 발광소자

단층 TMDC 및 흑린 등 직접 천이형 밴드갭을 갖는 2 차원 반도체는 높은 발광 효율, 큰 엑시톤 결합 에너지 및 넓은 범위의 색 변환가능성 때문에 광검출 소자 뿐만 아 니라 발광다이오드(light-emitting diode, LED) 및 레 이저(LASER)와 같은 발광소자에 유용 할 수 있다. 효율 적인 2차원 물질기반 발광소자는 수직형 양자 이종구조 에서 구현되었다. 영국 맨체스터 대학에서는 금속성 그래 핀, 절연체 h-BN 및 다양한 반도체 단층 TMDC를 적층 하여 발광 소자를 제조했다. (Fig. 8)²⁹⁾ 특히, h-BN 장 벽과 TMDC 우물로 구성된 양자 우물(quantum well)을 도입하여 소자에서 효과적인 전하 구속 및 효율적인 발광 을 가능하게 했다. 극저온(6K)에서 측정 된 외부양자효 율(소자에 주입 된 전하 수와 방출 된 광자 수의 비율)은 단층, 3층 및 4층 양자 우물로 구성된 구조에서 각각 1 %,

6 % 및 8.4 %로 나타났다. 최근에 동일한 연구 그룹에서 단일 층 WSe2 기반의 발광 소자에서 외부양자 효율이 상 온에서도 5 %까지 됨을 보고하였다. 이는 앞선 연구에서 MoS2로 구성된 소자와 비교하면 250배 높은 값이다.³⁰⁾ Fig. 8 아래의 표는 여러 단일 층 TMDC에 대하여 보고 된 최대 외부양자효율을 요약 한 것이다. 이러한 결과는 2차원 물질의 밴드구조를 적절히 제어하면 고효율 면발 광 소자에 사용될 수 있음을 시사한다.

4. 맺음말

지금까지 2차원 반도체 물질의 성질 및 이들의 반데르 발스 이종구조를 이용한 다양한 전자 및 광전자소자 응용 에 대해 살펴보았다. 2차원 물질의 고유한 성질로 인하여 기존의 3차원 벌크 물질로는 구현하기 어려운 독특한 이 종접합 구조 및 새로운 특성을 나타내는 소자를 2차원 물 질을 조립하여 손쉽게 제작할 수 있다는 장점이 있다. 아 직까지는 2차원 물질에 대한 연구가 걸음마 단계이기 때 문에 기초연구가 활발히 진행되고 있다. 하지만, 향후 대 면적 소재 합성, 전사 및 이종구조 제조 기술과 도핑 및 밴드갭과 같은 물성 조절 기술의 개발이 병행된다면, 고 성능, 저전력의 차세대 반도체 소자에 2차원 물질을 적용 할 수 있을 것으로 기대된다. 또한, 2차원 물질이 가지는

Fig. 8. 2차원 물질 기반 발광소자의 (a)모식도 및 (b)밴드구조와 (c)발광특성,³⁰⁾ (d)2차원 물질 기반 발광소자의 물질에 따른 발광특성

(9)

CERAMIST

기계적 유연성, 광학적 투명성을 이용하면 웨어러블 전자 기기, 스마트 유리(또는 윈도우)와 같은 새로운 분야에도 적용될 수 있을 것이다.

참고문헌

1. K. S. Novoselov, A. K. Geim, S. V. Morozov, D.

Jiang, Y. Zhang, S. V. Dubonos, I. V. Grigorieva, A.

A. Firsov, “Electric Field Effect in Atomically Thin Carbon Films,” Science, 306 666-669 (2004).

2. B. Radisavljevic, A. Radenovic, J. Brivio, V.

Giacometti and A. Kis, “Single-layer MoS2

transistors,” Nature Nanotech., 6 147-150 (2011).

3. Andres Castellanos-Gomez “Why all the fuss about 2D semiconductors?” Nature Photon., 10, 202–204 (2016).

4. Michael Ashton, Joshua Paul, Susan B. Sinnott, and Richard G. Hennig, “Topology-Scaling Identification of Layered Solids and Stable Exfoliated 2D Materials,”

Phys. Rev. Lett., 118 106101 (2017).

5. Manish Chhowalla, Hyeon Suk Shin, Goki Eda, Lain- Jong Li, Kian Ping Loh and Hua Zhang, “ The chemistry of two-dimensional layered transition metal dichalcogenide nanosheets,” Nature Chem., 5 263–275 (2013).

6. Andrea Splendiani, Liang Sun, Yuanbo Zhang, Tianshu Li, Jonghwan Kim, Chi-Yung Chim, Giulia Galli, and Feng Wang, “Emerging Photoluminescence in Monolayer MoS2,” Nano Lett., 10 1271-1275 (2010).

7. Rajesh Kapper, Damien Voir, Sibel Ebru Yalci, Brittany Branch, Gautam Gupt, Aditya D. Mohite and Manish Chhowalla, “Phase-engineered low- resistance contacts for ultrathin MoS2 transistors,”

Nature Mater., 13 1128-1134 (2014).

8. Zhishuo Huang, Wenxu Zhang and Wanli Zhang

“Computational Search for Two-Dimensional MX2 Semiconductors with Possible High Electron Mobility at Room Temperature,” Materials, 9 716 (2016).

9. Vy Tran, Ryan Soklaski, Yufeng Liang, and Li Yang,

“Layer-controlled band gap and anisotropic excitons in few-layer black phosphorus,” Phys. Rev. B, 89 235319-1-6 (2014).

10. Andres Castellanos-Gomez “Black Phosphorus:

Narrow Gap, Wide Applications,” J. Phys. Chem.

Lett. 6 4280-4291 (2015).

11. Likai Li, Fangyuan Yang, Guo Jun Ye, Zuocheng Zhang, Zengwei Zhu, Wenkai Lou, Xiaoying Zhou,

Liang Li, Kenji Watanabe, Takashi Taniguchi, Kai Chang, YayuWang, Xian Hui Chen and Yuanbo Zhang “Quantum Hall effect in black phosphorus two-dimensional electron system,” Nature Nanotech., 11 593-597 (2016).

12. K. S. Novoselov, A. Mishchenko, A. Carvalho and A.

H. Castro Neto “2D materials and van der Waals heterostructures,” Science, 353 9439 (2016).

13. Yongji Gong, Junhao Lin, Xingli Wang, Gang Shi, Sidong Lei, Zhong Lin, Xiaolong Zou, Gonglan Ye, Robert Vajtai, Boris I. Yakobson, Humberto Terrones, Mauricio Terrones, Beng Kang Tay, Jun Lou, Sokrates T. Pantelides, Zheng Liu, Wu Zhou and Pulickel M.

Ajayan “Vertical and in-plane heterostructures from WS2/MoS2 monolayers,” Nature Mater., 13 1135-1142 (2014).

14. Mark P. Levendorf, Cheol-Joo Kim, Lola Brown, Pinshane Y. Huang, Robin W. Havener, David A.

Muller and Jiwoong Park “Graphene and boron nitride lateral heterostructures for atomically thin circuitry,”

Nature, 488 627-632 (2012).

15. L. Wang, I. Meric, P. Y. Huang, Q. Gao, Y. Gao, H.

Tran, T. Taniguchi, K. Watanabe, L. M. Campos, D.

A. Muller, J. Guo, P. Kim, J. Hone, K. L. Shepard and C. R. Dean, “One-Dimensional Electrical Contact to a Two-Dimensional Material,” Science, 342 614-617 (2013).

16. Gwan-Hyoung Lee, Young-Jun Yu, Xu Cui, Nicholas Petrone, Chul-Ho Lee, Min Sup Choi, Dae-Yeong Lee, Changgu Lee, Won Jong Yoo, Kenji Watanabe, Takashi Taniguchi, Colin Nuckolls, Philip Kim, and James Hone “Flexible and Transparent MoS2 Field- Effect Transistors on Hexagonal Boron Nitride- Graphene Heterostructures,” ACS Nano, 7 7931–7936 (2013).

17. Tania Roy, Mahmut Tosun, Xi Cao, Hui Fang, Der- Hsien Lien, Peida Zhao, Yu-Ze Chen, Yu-Lun Chueh, Jing Guo and Ali Javey “Dual-Gated MoS2/ WSe2 van der Waals Tunnel Diodes and Transistors,”

ACS Nano, 9 2071–2079 (2015).

18. L. Britnell, R. V. Gorbachev, R. Jalil, B. D. Belle, F.

Schedin, A. Mishchenko, T. Georgiou, M. I.

Katsnelson, L. Eaves, S. V. Morozov, N. M. R. Peres, J. Leist, A. K. Geim, K. S. Novoselov, and L. A.

Ponomarenko “Field-effect tunneling transistor based on vertical graphene heterostructures,” Science, 335 947–950 (2012).

19. Thanasis Georgiou, Rashid Jalil, Branson D. Belle,

(10)

특 집

CERAMIST

Liam Britnell1, Roman V. Gorbachev, Sergey V.

Morozov, Yong-Jin Kim, Ali Gholinia, Sarah J.

Haigh, Oleg Makarovsky, Laurence Eaves, Leonid A.

Ponomarenko, Andre K. Geim, Kostya S. Novoselov and Artem Mishchenko “Vertical field-effect transistor based on graphene–WS2 heterostructures for flexible and transparent electronics,” Nature Nanotech., 8 100-103 (2013).

20. Deblina Sarkar, Xuejun Xie, Wei Liu, Wei Cao, Jiahao Kang, Yongji Gong, Stephan Kraemer, Pulickel M.

Ajayan and Kaustav Banerjee “subthermionic tunnel field-effect transistor with an atomically thin channel,” Nature, 526 91-95 (2015).

21. Simone Bertolazzi, Daria Krasnozhon, and Andras Kis “Nonvolatile Memory Cells Based on MoS2/ Graphene Heterostructures,” ACS Nano, 7 3246–

3252 (2013).

22. Enze Zhang, Weiyi Wang, Cheng Zhang, Yibo Jin, Guodong Zhu, Qingqing Sun, David Wei Zhang, Peng Zhou, and Faxian Xiu “Tunable Charge-Trap Memory Based on Few-Layer MoS2,” ACS Nano, 9 612-619 (2015).

23. Min Sup Choi, Gwan-Hyoung Lee, Young-Jun Yu, Dae-Yeong Lee, Seung Hwan Lee, Philip Kim, James Hone and Won Jong Yoo “Controlled charge trapping by molybdenum disulphide and graphene in ultrathin heterostructured memory devices,” Nat. Commun., 4 2652 (2013).

24. Quoc An Vu, Yong Seon Shin, Young Rae Kim, Van Luan Nguyen, Won Tae Kang, Hyun Kim, Dinh Hoa Luong, Il Min Lee, Kiyoung Lee, Dong-Su Ko, Jinseong Heo, Seongjun Park, Young Hee Lee and Woo Jong Yu “Two-terminal floating-gate memory with van der Waals heterostructures for ultrahigh on/

off ratio,” Nat. Commun., 7 12725 (2016).

25. Oriol Lopez-Sanchez, Dominik Lembke, Metin Kayci, Aleksandra Radenovic and Andras Kis “Ultrasensitive photodetectors based on monolayer MoS2,” Nat.

Nanotech., 8 497-501 (2013).

26. L. Britnell, R. M. Ribeiro, A. Eckmann, R. Jalil, B. D.

Belle, A. Mishchenko, Y.-J. Kim, R. V. Gorbachev, T. Georgiou, S. V. Morozov, A. N. Grigorenko, A. K.

Geim, C. Casiraghi, A. H. Castro Neto, and K. S.

Novoselov “Strong Light-Matter Interactions in Heterostructures of Atomically Thin Films,” Science, 340 1311–1314 (2013).

27. Woo Jong Yu, Quoc An Vu, Hyemin Oh, Hong Gi Nam, Hailong Zhou, Soonyoung Cha, Joo-Youn Kim, Alexandra Carvalho, Munseok Jeong, Hyunyong

Choi, A.H. Castro Neto, Young Hee Lee and Xiangfeng Duan “Unusually efficient photocurrent extraction in monolayer van der Waals heterostructure by tunnelling through discretized barriers,” Nat.

commun., 7 13278 (2016).

28. Chul-Ho Lee, Gwan-Hyoung Lee, Arend M. van der Zande, Wenchao Chen, Yilei Li, Minyong Han, Xu Cui, Ghidewon Arefe, Colin Nuckolls, Tony F. Heinz, Jing Guo, James Hone and Philip Kim “Atomically thin p–n junctions with van der Waals heterointerfaces,” Nat. Nanotech., 9 676-681 (2014).

29. F.Withers, O. Del Pozo-Zamudio, A. Mishchenko, A.

P. Rooney, A. Gholinia, K.Watanabe, T. Taniguchi, S. J. Haigh, A. K. Geim, A. I. Tartakovskii and K. S.

Novoselov “Light-emitting diodes by band-structure engineering in van der Waals heterostructures,” Nat.

Mater., 14 301-306 (2015).

30. F. Withers, O. Del Pozo-Zamudio, S. Schwarz, S.

Dufferwiel, P. M. Walker, T. Godde, A. P. Rooney, A.

Gholinia, C. R. Woods, P. Blake, S. J. Haigh, K.

Watanabe, T. Taniguchi, I. L. Aleiner, A. K. Geim, V.

I. Fal’ko, A. I. Tartakovskii, and K. S. Novoselov

“WSe2 Light-Emitting Tunneling Transistors with Enhanced Brightness at Room Temperature,” Nano Lett., 15 8223-8228 (2015).
