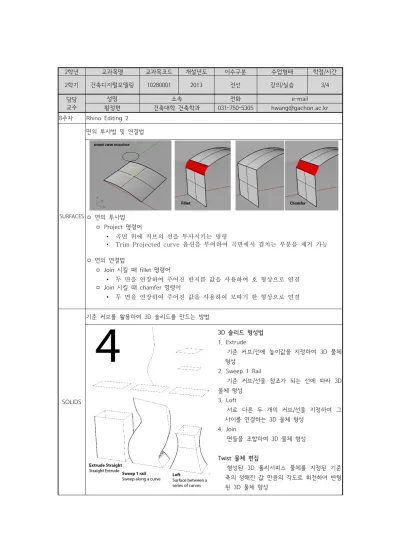

2학년 교과목명 교과목코드 개설년도 이수구분 수업형태 학점/시간
2학기 건축디지털모델링 10280001 2013 전선 강의/실습 3/4
담당 교수
성명 소속 전화 e-mail
황정현 건축대학 건축학과 031-750-5305 [email protected] 8주차 Rhino Editing 2
SURFACES
면의 투사법 및 연결법
○ 면의 투사법 □ Project 명령어
• 곡면 위에 커브의 선을 투사시키는 명령
• Trim Projected curve 옵션을 부여하여 곡면에서 겹치는 부분을 제거 가능
○ 면의 연결법
□ Join 시킬 때 fillet 명령어
• 두 면을 연장하여 주어진 반지름 값을 사용하여 호 형상으로 연결 □ Join 시킬 때 chamfer 명령어
• 두 면을 연장하여 주어진 값을 사용하여 모따기 한 형상으로 연결
SOLIDS
기준 커브를 활용하여 3D 솔리드를 만드는 방법
3D 솔리드 형성법 1. Extrude
기준 커브/선에 높이값을 지정하여 3D 물체 형성
2. Sweep 1 Rail
기준 커브/선을 참조가 되는 선에 따라 3D 물체 형성
3. Loft
서로 다른 두 개의 커브/선을 지정하여 그 사이를 연결하는 3D 물체 형성
4. Join
면들을 조합하여 3D 물체 형성
Twist 물체 편집
형성된 3D 폴리서피스 물체를 지정된 기준 축의 정해진 값 만큼의 각도로 회전하여 변형 된 3D 물체 형성
