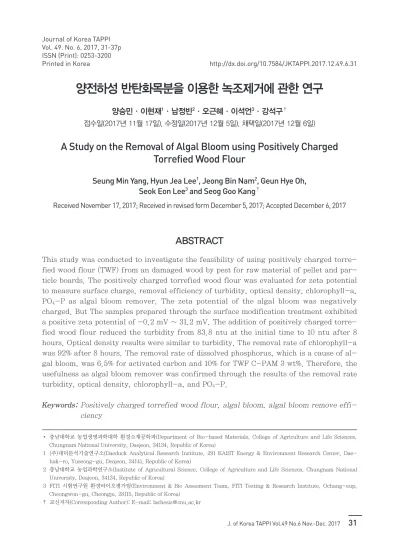

A Study on the Removal of Algal Bloom using Positively Charged Torrefied Wood Flour

(1)

양전하성 반탄화목분을 이용한 녹조제거에 관한 연구

양승민·이현재

¹

·남정빈

²

·오근혜·이석언

³

·강석구

^†

접수일(2017년 11월 17일), 수정일(2017년 12월 5일), 채택일(2017년 12월 6일)

A Study on the Removal of Algal Bloom using Positively Charged Torrefied Wood Flour

Seung Min Yang, Hyun Jea Lee

¹

, Jeong Bin Nam

²

, Geun Hye Oh, Seok Eon Lee

³

and Seog Goo Kang

^†

Received November 17, 2017; Received in revised form December 5, 2017; Accepted December 6, 2017

ABSTRACT

This study was conducted to investigate the feasibility of using positively charged torrefied wood flour (TWF) from an damaged wood by pest for raw material of pellet and particle boards. The positively charged torrefied wood flour was evaluated for zeta potential to measure surface charge, removal efficiency of turbidity, optical density, chlorophyll-a, PO4-P as algal bloom remover. The zeta potential of the algal bloom was negatively charged. But The samples prepared through the surface modification treatment exhibited a positive zeta potential of -0.2 mV ~ 31.2 mV. The addition of positively charged torrefied wood flour reduced the turbidity from 83.8 ntu at the initial time to 10 ntu after 8 hours. Optical density results were similar to turbidity. The removal rate of chlorophyll-a was 92% after 8 hours. The removal rate of dissolved phosphorus, which is a cause of algal bloom, was 6.5% for activated carbon and 10% for TWF C-PAM 3 wt%. Therefore, the usefulness as algal bloom remover was confirmed through the results of the removal rate turbidity, optical density, chlorophyll-a, and PO4-P.

Keywords: Positively charged torrefied wood flour, algal bloom, algal bloom remove efficiency

• 충남대학교 농업생명과학대학 환경소재공학과(Department of Bio-based Materials, College of Agriculture and Life Sciences, Chungnam National University, Daejeon, 34134, Republic of Korea)

1 (주)대덕분석기술연구소(Daeduck Analytical Research Institute, 291 KAIST Energy & Environment Research Center, Dae- hak-ro, Yuseong-gu, Deajeon, 34141, Republic of Korea)

2 충남대학교 농업과학연구소(Institute of Agricultural Science, College of Agriculture and Life Sciences, Chungnam National University, Deajeon, 34134, Republic of Korea)

3 FITI 시험연구원 환경바이오평가팀(Environment & Bio Assesment Team, FITI Testing & Research Institute, Ochang-eup, Cheongwon-gu, Cheongju, 28115, Republic of Korea)

† 교신저자(Corresponding Author): E-mail: [email protected]

Printed in Korea http://dx.doi.org/10.7584/JKTAPPI.2017.12.49.6.31

(2)

1. 서 론

현재 지구 온난화와 고온 현상 및 가뭄 등의 급격한 기 후변화로 인해 새로운 산림 병해충의 유입과 병충해 확 산으로 인하여 한국의 산림건강을 해치고 있으며, 이로 인해 한국의 병충해 피해목의 개체 수가 증가하고 있는 상황이다. 산림청 「임업통계연보」

¹⁾

발표 자료에 따르면, 2014년도 기준으로 전국에 분포되어 있는 병충해 피해목 의 총 면적은 약 11.0만 ha이다. 이러한 병충해 피해목은 2차 감염 등의 문제를 예방하기 위해 전량 훈증 및 소각 되거나 특정한 용도로 사용하더라도 저부가가치의 산물 로 목재펠릿 및 particle board의 원료로 이용되는 사례 가 전부인 실정으로 국내 산림자원의 경제적 손실을 초 래하고 있다.

또한, 지구온난화 기후 변화에 의한 산림 병충해 피해 확산뿐만 아니라 가뭄, 폭염과 같은 이상 기후로 인하여 매년 초여름 유속이 느린 하천이나 담수 호소에서 녹조 발생이 심화되고,

²⁾

발생 빈도수도 증가하고 있다. 발생 된 녹조를 제거하기 위하여 여러 녹조제거제 중에 대부 분 황토를 사용하고 있다. 녹조 발생시 80% 이상 사용되 는 황토는 응집 살포제로, 사용이 간편하며 경제적인 이 유로 이미 발생한 녹조를 일시적으로 제거하기 위해 많 이 사용되고 있다.

³⁾

또한, 황토는 녹조 제거용도뿐만 아 니라 인 처리를 위한 흡착제로 사용하기 위한 연구가 진 행되고 있다.

⁴⁾

그러나 녹조제거제로 사용되고 있는 황토 는 현재 ton당 처리비용이 저렴하지만 권장 살포량인 100-400 g/m

³

보다 훨씬 많은 1,000 g/m

³

정도의 황토 가 살포되고 있다. 과도한 황토의 지속적인 반복사용에 따른 2차 환경오염 발생가능성이 존재한다. 호수 저층에 응집 침전된 것이 재용출로 인해 더 빠른 속도로 조류발 생 촉진의 결과를 초래한다.

과도한 황토의 사용 및 응집 침전으로 인한 재용출의 문제로 황토를 대체하기 위하여 국내에서 녹조제거제술 에 대한 연구가 활발하게 진행되고 있다. 국내 조류 제어 기술 동향으로 미세 버블을 이용한 녹조 부상기술이 부 각되고 있지만 나노크기의 버블 공급 설비가 땅에 매립 되어야 함에 따라 초기 설비 건설비용의 과다와 설치 후 이동이 자유롭지 않은 문제점이 발생하고 있다.

⁵⁾

또한, 조류제거의 새로운 기술 개발로 전위차를 이용한 조류 제거장치가 있다. 양전하를 제공하는 무기염과 양이온성 자성 분말체를 이용하여 수중에서 음전하를 띠고 있는

녹조, 녹조 발생원인 물질 및 부유물질을 전위차에 의하 여 고속 제거하는 방법 등이 개발되고 있다.

⁶⁾

따라서 양이온성 고분자전해질의 표면 개질처리를 통 하여 반탄화목분의 표면 전하를 양전하로 전환시킴으로 써 정전기적 상호작용에 의한 흡착의 원리를 이용한 녹 조 제거제 개발을 위한 연구이다. 본 연구는 임지 폐잔재 를 비롯한 산림 부산물의 이용 및 고부가가치 목재 용도 개발을 위해 torrefied wood flour의 표면 개질처리에 따른 zeta potential, 녹조제거율(탁도, optical density, chlorophyll-a), 녹조 발생원인 물질인 PO

4

-P 제거율 의 평가를 통하여 녹조제거제로서 활용가능성을 검증하 고자 한다.

2. 재료 및 방법

2.1 공시재료

2.1.1 Torrefied wood flour (TWF)

공시재료로 사용된 torrefied wood flour는 목재 분말 과 동일한 함수율 12%의 펄프용 소나무 칩을 사용하였 다. 탄화과정은 대기온도 220°C(직화온도 350-380°C) 에서 5분간 roasting 과정을 거쳐 만들어졌고, 분쇄 과 정을 거친 뒤 75-106 μm 크기 반탄화 목재분말을 사용 하였다.

2.1.2 Cationic polyacrylamide (C-PAM)

TWF의 표면 개질처리를 위해 공시재료로 사용된 분말 상 cationic polyacrylamide제품(Percol 164, Mw 7,000,000 g/mol)은 C사에서 분양받아 사용하였다.

2.1.3 표준조류

조류의 효율적인 제거 연구를 위하여 미세조류 Chlo- rophyceae, Chrysophyceae, Cyanophyceae, Rhodo- phyceae를 대상으로 FITI 시험연구원으로부터 분양받 아 bold 기초배지를 사용하여 배양하였다.

2.2 실험방법

2.2.1 시료 제조

본 연구에서는 함수율 6%의 TWF와 양전하 표면개질

처리를 위해 C-PAM을 사용하였다. TWF의 양전하성

표면개질처리를 위하여, 양이온성 모노머 수용액은

(3)

0.1%의 농도로 교반하여 제조하였다. 제조된 모노머 수 용액에 TWF를 첨가하여 양전하성 반탄화목분을 제조하 였으며, 이때의 혼합 조성비는 Table 1과 같다. 혼합된 현탁액은 200 rpm으로 5시간 교반 후 60±5°C 오븐드 라이어에서 24시간 건조된 분말을 제조하였다.

2.2.2 Zeta potential 측정

일반적으로 zeta potential은 하수종말처리장 등에서 응집제의 투입량 결정과 수중에 음전하를 띄고 있는 녹 조 및 부유물질 등의 표면전하 측정을 위해 사용되고 있 다. Zeta potential 변위 측정은 75-106 μm의 크기로 제조한 TWF, 양전하 표면개질처리된 TWF 3 g과 증류 수 300 mL를 혼합하여 1%의 농도로 현탁액을 제조하였 다. 제조된 현탁액은 FPA(fiber potential analyzer, ANALYTIC, GmbH)를 이용하여 측정하였다.

2.2.3 녹조 제거 효율

제조된 표면개질처리된 TWF의 녹조제거율을 평가하 기 위하여 시료의 종류, 투입량 조건에 따라 150 rpm으 로 3분간 급속교반 후 시간 경과에 따라 상등수 10 mL 채취하여 분석용 시료로 사용하였다. 분석 항목으로는 탁도, optical density, chlorophyll-a를 측정 대상으로 하였다.

2.2.3.1 육안적 평가

충청북도 옥천군 군북면 추소리 대청댐 하류에서 채취 한 녹조 오염수를 이용하여 녹조제거제로서의 활용가능 성을 평가하기 위하여 500 mL 비커에 500 mL 녹조 수 를 담은 후 황토, 표면 개질 처리된 TWF를 각각 5 g씩 투입 및 150 rpm으로 3분간 혼합교반 후 시간경과에 따 른 육안적 평가를 진행하였다.

2.2.3.2 탁도, optical density, chlorophyll-a 평가 육안적 평가로 도출된 표면개질 처리된 TWF 최적조건

의 투입량 조건에 따른 녹조제거효율평가를 비교하였다.

이때 녹조제거효율 평가를 수행하기 위하여 사용된 인공 배양 녹조의 배양 조건 및 배양 배지는 Tables 2 및 3과 같다.

(1) 탁도

인공 배양된 녹조수의 흐림 정도 측정을 위해 수질오염 공정시험기준(ES 04313.1b)

⁷⁾

의 탁도 시험 기준에 의거 하여 TB. 210IR Turbidimeter를 이용하여 탁도를 측정 하였다.

(2) Optical density

녹조 밀도 평가를 위해 UV-vis spectrophotometer Table 1. Condition of mix ratio (TWF, cationic PAM)

TWP C-PAM 1 wt%

TWP C-PAM 3 wt%

TWP C-PAM 5 wt%

TWP C-PAM 7 wt%

TWP C-PAM 9 wt%

Cationic PAM 0.5 g 1.5 g 2.5 g 3.5 g 4.5 g

TWF 50 g

Deionized water 1,000 mL

Table 2. Condition of culture micro algal

Temperature 25±1°C

Brightness 4,000-5,000 Lux (12 hr Light : 12 hr Dark)

Table 3. Chemical composition of culture fluid of BB media

Reagent Concentration (L

^-1

)

NaNO

3

25 g

MgSO

4

·7H

2

O 7.5 g

NaCl 2.5 g

K

2

HPO

4

7.5 g

KH

2

PO

4

17.5 g

CaCl

2

·2H

2

O 2.5 g

Trace elements solution 13.03 g

H

3

BO

3

11.42 g

EDTA, KOH 50.0 g, 31 g

FeSO

4

·7H

2

O, H

2

SO

4

(conc.) 4.98 g, 1.0 mL

※ Trace elements solution: ZnSO

4

·7H

2

O 8.82 g,

MnCl

2

·4H

2

O 1.44 g, MoO

3

0.71 g, CuSO

4

·5H

2

O

1.57 g, Co(NO

3

)

2

·6H

2

O 0.49 g.

(4)

(Humas HS-3000)로 660 nm의 파장에서 Optical Density(O·D)를 측정하였다.

⁸⁾

(3) Chlorophyll-a 농도 측정

녹조 생물량을 평가하기 위하여 수질오염공정시험기준 (ES 04312.1a)

⁷⁾

에 의거하여 일정량의 녹조를 GF/C (Whatman사의 직경 47 mm glass microfiber filters) 필터를 이용하여 여과한 후 아세톤 용액을 이용하여 시 료를 여과한 여과지로부터 클로로필 색소를 추출한다.

추출된 클로로필의 색소는 UV-vis spectrophotometer (Humas HS-3000)를 이용하여 663 nm, 645 nm, 630 nm, 750 nm에서 측정하여 chlorophyll-a 농도를 계산 하였다.

Chlorophyll-a ( / )

( )

mg m

X X X V

V

3

1 2 3 1

2

11 64 2 16 0 10

= ⋅ − ⋅ + ⋅ ×

X

1

: OD

633 nm

-OD

750 nm

V

1

: 상층액의 양(mL)

X

2

: OD

645 nm

-OD

750 nm

V

2

: 여과한 시료의 양(L)

X

3

: OD

630 nm

-OD

750 nm.

2.2.4 PO4-P

녹조 발생원인 물질인 용존성 인(PO

4

-P)에 대한 흡착 성능 평가를 위해 수질공정시험법(ES 04360.0)

⁷⁾

에 의거 하여 실험을 진행하였다. 시료 수는 KH

2

PO

4

(PO

4

-P 0.005 mg/mL)

⁸⁾

용액을 사용하여 제조하였다. 1,000 mL 비커에 KH

2

PO

4

용액 1,000 mL를 취한 후 활성탄 및 표면개질 처리된 TWF를 각각 0.3 g씩 혼합하였다.

혼합된 시료를 200 rpm으로 30분 동안 교반하여 GF/C 를 이용하여 여과 후 여과수 50 mL를 이용하여 측정하 였다. 여과수 40 mL에 몰리비덴산암모늄-아스크로빈 산 혼합액을 5 mL 첨가 후 10분간 방치 후 흡광도를 측 정하였다. 이때 UV-vis spectrophotometer(Humas HS-3300)로 690 nm에서 측정하였다.

3. 결과 및 고찰

3.1 Zeta potential

TWF의 제타전위는 -52.5 mV로 높은 음전하량은 양 이온성 고분자 처리에 따라 zeta potential의 변화가능

성이 큼을 확인하였다. TWF 시료 중량대비 양이온성 PAM 투입 비율에 따른 zeta potential의 변화는 Fig. 1 과 같다. 양이온성 PAM의 투입량 증가에 따라 진행한 투입량 범위에서 최대 31.2 mV까지 증가하였다. 적은 양의 양이온성 PAM의 표면개질처리로 zeta potential 이 양의 방향으로 증가함을 알 수 있었다.

3.2 녹조 제거 효율

3.2.1 육안적 평가

충청북도 옥천군 군북면 추소리 대청댐 하류에서 채취 한 녹조 오염수를 통해 녹조 제거제로서의 활용가능성 검증을 위해 실험을 진행하였다. 활성탄, 황토, TWF, 표 면개질처리된 TWF의 시간 경과에 따른 녹조제거는 Fig.

2와 같았다.

500 mL의 동일 양의 녹조 수에 각각 5 g의 시료를 첨 가하여 시간 경과에 따라 녹조의 침강 정도를 확인할 수 있었다. 활성탄, 황토, TWF에서는 시간 경과에 따라 녹 조 침강 정도를 확인할 수 없었지만, TWF C-PAM 3 wt%부터 확연하게 차이를 확인할 수 있었고, TWF C-PAM 5 wt%에서 녹조 제거 정도가 가장 높았다. 이 를 통하여 녹조 제거제로서의 가능성을 확인하였고, 표 면개질처리 시료 중 제거효율이 높은 TWF C-PAM 3 wt% 시료를 선정하여 이후 탁도, chlorophyll-a 실험을 진행하였다.

3.2.2 탁도, optical density, chlorophyll-a 평가

표면개질처리된 TWF 3 wt%의 주입량 변화와 시간 경 과에 따라 탁도, chlorophyll-a를 측정하였다. 표면 개

Fig. 1. Zeta potential according to C-PAM con- centration increase (A: TWF, B: TWF C-PAM).

A B 1 wt% B 3 wt% B 5 wt% B 7 wt% B 9 wt%

-60 -50 -40 -30 -20 -10 0 10 20 30 40 50 60

25 31.2 11 15.9

- 0.2

Ze ta p ot en tia l ( m V)

- 52.5

(5)

질처리된 TWF 3 wt%의 주입량은 1 g/L, 2 g/L, 4 g/L, 8 g/L로 정하여 투입하였고, 대조군으로 동일 양의 녹조 수를 선정하여 실험을 진행하였다.

첫 번째, TWF 3 wt% 시료의 주입량과 시간경과에 따 른 탁도 변화 Fig. 3과 같다. 시료첨가량 4 g/L, 8 g/L에 서 1시간 이내에 급격한 탁도 변화를 보였고 16시간 이후

8 g/L의 경우 85 ntu에서 5 ntu까지 감소하는 것을 확 인하였다.

두 번째, TWF 3 wt% 시료의 주입량과 시간경과에 따 른 optical density 변화는 Fig. 4에 도시하였다. 탁도 변화와 비슷하게, 4 g/L, 8 g/L에서 1시간 이내 급격히 optical density가 감소하였으며, 16시간 이후 8 g/L의

Fig. 3. Turbidity change according to the amount of TWF C-PAM 3 wt% added.

0 2 4 6 8 10 12 14 16 18

0 10 20 30 40 50 60 70 80 90

Tu rb id ity (u ni t: nt u)

Time (hour)

1 g/L 2 g/L 4 g/L 8 g/L

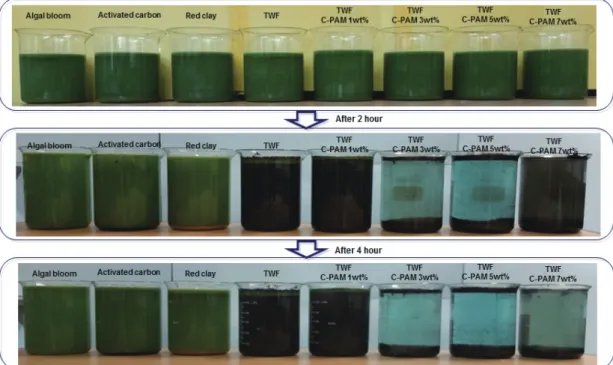

Fig. 2. Comparison of algal bloom water treated using activated carbon, loess, TWF, surface- modification TWF.

Fig. 4. Optical density change according to the amount of TWF C-PAM 3 wt% added.

0 2 4 6 8 10 12 14 16 18 20

-0.1 0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9

O pt ica l d en sit y

Time (hour)

1 g/L

2 g/L

4 g/L

8 g/L

(6)

경우 99.2% 응집효율을 나타냈다.

세 번째, TWF 3 wt% 시료의 주입량과 시간경과에 따 른 chlorophyll-a의 제거율은 Fig. 5와 같다. 녹조수, 시료첨가량 1 g/L, 2 g/L의 경우 2시간 경과 후 제거율 이 50%도 미치지 못하였지만, 시료첨가량 4 g/L의 경우 1시간에 56.3%, 8시간 후 80.3%의 제거율을 나타냈다.

8 g/L의 경우 1시간 경과 후 80.9%의 제거율을 보였으 며, 8시간 후 92.3%의 제거율을 통하여 1시간 이내에 제 거효율이 가장 높음을 나타냈다.

녹조수, 1 g/L, 2 g/L, 4 g/L, 8 g/L의 비교 실험을 통 하여 8 g/L에서 탁도, optical density 변화, chloro- phyll-a 제거율을 통하여 4 g/L를 주입하였을 때 가장 효율적인 주입량임을 확인하였고, 녹조제거제로서의 활 용가능성을 확인하였다. 그러나 TWF 자체의 색 때문에 발생되는 시각적인 문제와 녹조 제거 시간의 단축에 대 해서 추후 연구가 필요할 것으로 판단되었다.

3.3 용존성 인(PO

4

-P) 제거 효율

활성탄과 표면개질처리된 TWF의 용존성 인 제거율 비 교는 Fig. 6과 같다. TWF C-PAM 3 wt%의 용존성 인 제거율 11.4%까지 증가하였고 이후 TWF C-PAM 5 wt%에서는 제거율이 감소하는 것으로 나타났다.

TWF C-PAM 3 wt%의 용존성 인의 제거율은 활성탄 보다 3.5% 높은 제거효율을 나타냈다. 높은 제거 효율을 보이는 TWF C-PAM 3 wt%의 시간 경과에 따른 제거 율은 Fig. 7과 같다. 10분 경과하였을 때 7.5% 제거, 이 후 30분부터 10%의 동일한 제거율을 보였고, 이는 즉,

30분 이내 용존성 인의 제거 가능성을 확인하였다.

4. 결 론

본 연구에서 표면개질 처리된 TWF를 이용하여 zeta potential, 녹조제거 효율, 총인 제거 효율 실험을 통하 여 녹조제거제로서 적합성을 평가하여 그 사용가능성을 검토하였으며, 그 결과는 다음과 같았다.

1. Zeta potential의 경우 TWF는 -52.5 mV에서 표면 개질처리된 TWF C-PAM 7 wt% 31.2 mV로 양전하 를 띠는 것을 확인하였다. 이는 TWF가 나타내는 강한 Fig. 5. Removal rate of chlorophyll-a (%) ac-

cording to the amount of TWF C-PAM 3 wt% added.

Fig. 6. PO

4

-P removal rate (%) according to samples (A: TWF, B: TWF C-PAM).

1 2 4 8

0 10 20 30 40 50 60 70 80

90 ^92.3

80.3 62.4 72.7 88.1

67.7

50.1 38.0 83.4 69.2

22.8 15.8 80.9

56.3 56.3

20.3

Re m ov al ra te o f c hl or op hy ll- a (% )

Time (hour)

1 g/L 2 g/L 4 g/L 8 g/L 10.0

A B 1 wt% B 3 wt% B 5 wt% B 7 wt%

0 5 10 15 20

7.6%

10.0% 9.5%

7.6%

PO

4

-P re m ov al ra te (% )

6.5%

Fig. 7. PO

4

-P removal rate (%) of TWF C-PAM 3 wt% according to time.

10 30 60 120 240

0 2 4 6 8

10 10.0 10.0 10.0 10.0

PO

4

-P re m ov al ra te (% )

Time (minute)

7.5

(7)

음전하는 양전하로 치환가능성이 높은 것으로 사료된 다. TWF와 표면 개질 처리된 TWF의 zeta potential 의 변화를 통해 양이온성 고분자의 농도 조절에 따라 zeta potential의 변화가 가능할 것으로 판단되었다.

2. 녹조 제거 가능성 예비실험에서 2시간 이후 활성탄, 황토에 비하여 TWF C-PAM 3 wt%, 5 wt%에서 녹 조제거로서의 효율이 높게 나타났다. 또한, 2시간 이 후에 표면 개질 처리된 TWF에 의해 녹조 흡착 및 침 전되었고, 시간 경과에 따라 물의 투명도가 높아짐을 확인하였다.

녹조 제거 가능성 본 실험에서 1시간 이후 표면개질 처리한 TWF 3 wt% 8 g/L를 주입한 경우 탁도, op- tical density, chlorophyll-a에 대해서 급격한 감소 를 보였고, chlorophyll-a에 대해서는 90% 정도의 제거효율을 나타냈다.

3. 녹조발생원인물질로 용존성 인의 제거율은 활성탄의 경우 6.5%, TWF 3wt%에서는 10%의 제거율을 나타 냈다.

녹조 제거 가능성 판별, 용존성 인(PO

4

-P) 제거 효율 실험을 통하여 음전하를 띄는 녹조와 표면개질처리를 통 해 양전하를 띄는 표면개질처리된 반탄화목분 간의 표면 전하 차이에 의한 전기적인 흡착으로 녹조가 제거되는 것으로 사료된다. 본 연구를 통하여 양이온성 고분자 전 해질의 농도 조절을 통해 흡착하려는 물질에 상응하는 최대 효율을 나타내는 시료가 다름을 확인하였다. 이는 양이온성 고분자 전해질의 농도 조절을 통해 흡착하려는 물질에 상응하는 흡착제의 제조가 가능할 것으로 판단된 다. 따라서 용도에 따른 선택적 흡착에 대한 심화된 연구 가 필요할 것으로 판단되었다.

사 사

이 논문은 2017년도 정부(교육부)의 재원으로 한국연 구재단의 지원을 받아 수행된 기초연구사업임(과제번호:

2017R1D1A1A02019241).

Literature Cited

1. Korea Forest Service, The Statistical Yearbook of Forestry 2015, pp. 188-189 (2015).

2. National Institute of Environment Research, Watershed Ecology Research Team, “Long- term roadmap for algal related R&D”, Korea (2012).

3. Han, N. Y., Kim, W. T., and Kim, D. J., A theoretical consideration on the clay spreading method as a remedy for algal blooms in natu- ral waters, Journal of the Korean Society of Water and Wastewater 15:217-221 (2001).

4. Lim, D. I., Kim, S. J., Cheong, C. J., Lee, G.

D., and Ra, D. G., Adsorption characteristic of loess as an adsorbent for phosphorus removal, Journal of Korean Society Environmental Technology 14(6):441-446 (2013).

5. Kim, J. K., Kang, D. G., Yeo, W. S., and Kim, H. H., Trends in algal removal technology and eco-friendly algal control technology, Journal of Korea Society of Water Science Technology 25(1):91-109 (2017).

6. Park, Y. J., Lee, S. S., and Cho, H. R., Stud- ies on the flocculation of algal with metal ions, Journal of Korean Society Environmental En- gineers 37(8):441-449 (2015).
