A Study on the Removal of Penalty Elements and the Improvement of Gold Contents from Gold Concentrate Using Microwave-nitric Acid Leaching

마이크로웨이브-질산침출을 이용한 금 정광으로부터 페널티 원소 제거 및 금 품위 향상 연구

A Study on the Removal of Penalty Elements and the Improvement of Gold Contents from Gold Concentrate Using Microwave-nitric

Acid Leaching

김현수(Hyun Soo Kim)⋅푸레브 오윤빌렉(Purev Oyunbileg)⋅박천영(Cheon-Young Park)*

조선대학교 에너지자원공학과

(Department of Energy and Resource Engineering, Chosun University, Gwang-ju, Korea)

요약 : 본 연구는 금 정광에 함유된 비소(As) 및 비스무스(Bi)와 같은 페널티 원소(penalty elements)를 제 거하기 위한 목적으로 마이크로웨이브-질산침출을 이용하였다. 또한, 금 정광 시료로부터 금 함량을 증가시키고자 하였다. 침출조건은 페널티 원소의 제거를 향상시키기 위해 질산농도, 침출시간 그리고 고액비를 변화하였다. 실험결과 고체-잔류물에서 시료무게 감소율, 비소와 비스무스의 제거율 그리고 금 함량은 질산농도와 침출시간이 증가할수록 그리고 고액비가 감소할수록 증가하였다. 최대 비소와 비스무스 제거율 및 금 함량이 얻어지는 침출조건은 질산용액의 농도 6 M, 침출시간 5분이었다. 이 때, 고체-잔류물 시료의 무게 감소는 87 %, 비소 제거율은 98.23 %, 비스무스는 거의 제거(100 %)되었 고 금 함량은 81.36 g/t에서 487.32 g/t으로 증가하였다. 고체-잔류물을 XRD로 분석한 결과, 질산농도 가 증가할수록 황철석 피크들은 사라지고 반면에, 원소 황의 피크들이 증가하였다.

주요어 : 페널티 원소, 마이크로웨이브-질산침출, 비소, 비스무스, 금

ABSTRACT : This study used microwave-nitric acid leaching with the aim of removing penalty elements

Key words : Penalty element, microwave-nitric acid leaching, arsenic, bismuth, gold

*Corresponding author: +82-62-230-7878, E-mail: [email protected]

서 론

금은 황철석과 황비철석에서 주로 비-가시성 금 형태(invisible gold type)로 존재한다(Maddox et al., 1998; Chen et al., 2002; Morishita et al., 2008).

즉, 금이 황철석과 황비철석에 극 미립크기로 존재 하기 때문에 현미경이나 심지어 전자현미경에서 조 차 금을 관찰하기 어렵다. 그리고 금을 다량 함유한 황철석에는 항상 비소가 포함되어 있다. 이러한 황 철석은 금과 비소가 서로 높은 상관성을 보이기 때 문에(Maddox et al., 1998; Simon et al., 1999), 비 소함유 황철석(arsenian pyrite)이라고 한다(Deditius et al., 2008; Sung et al., 2009). 비소함유 황철석 으로 산출되는 함금 석영맥의 금광석을 파쇄하여 부 유선별을 하기 때문에 금 정광에는 항상 상당한 양 의 비소가 함유되어 있다.

현재, 우리나라에서는 비소를 함유하는 황철석, 즉 arsenian pyrite로 구성된 금 정광을 소규모 광산 에서 제련소로 납품하고 있다. 수십 혹은 수백 톤의 정광을 먼 거리의 제련소까지 운반하다 보니 운반 경비가 막대하게 소요된다. 또한, 금 정광이나 구 리 정광 등에 비소와 비스무스가 각각 2,000, 500 ppm 이상으로 포함되어 있으면 페널티(penalty)가 부과되고 있다(Tongamp et al., 2009; Celep et al., 2011; Awe et al., 2013; Lane et al., 2016).

정광에 함유된 비-가시성 금을 효과적으로 회수 하고 또한 정광에 포함되어 있는 페널티 원소(pe- nalty element)들을 제거하기 위해서는 일반적으로 금 정광을 소성(roasting)한다. 황화광물을 소성할 때 전통적 가열방식보다 마이크로웨이브 가열방식 이 더 효과적이다(Amankwah and Pickles, 2009;

Motasemi and Afzal, 2013; Zhou et al., 2017).

따라서 마이크로웨이브 오븐에서 금 정광을 가열하 면, 즉 비소함유 황철석과 황비철석이 가열되면서 황(S)와 비소(As)는 각각 아황산가스(SO2)와 삼산 화이비소(As2O3)로 휘발-제거된다. 이때 소성-고체 잔류물은 다공성의 적철석(Fe2O3)으로 변환된다 (Aylmore, 2001; Aylmore and Klerk, 2013). 이 과 정에서 소성-고체 잔류물은 비표면적과 투수율이 향상된다(Dunn and Chamberlain, 1997). 또한 높 은 온도로 소성되는 동안 극 미립의 금은 서로 합 체되어 큰 덩어리를 형성하면서 다공성의 적철석 입자 표면으로 이동된다(Swash and Ellis, 1986;

Paktunc et al., 2006). 그러므로 소성-고체 잔류물 에 포함되어 있는 금은 시안 혹은 비-시안 용매에

쉽게 침출된다.

그러나 소성과정에서 비소와 철이 결합하여 비산 제이철(ferric arsenate)이 생성되어 금을 밀봉 혹은 봉합한다. 따라서 소성과정에서 휘발된 비소는 산소 와 반응하여 As2O3를 거쳐 비소오산화물(As2O5)로 변환되고 As2O5는 Fe2O3과 결합하여 non-porous ferric arsenate인 FeAsO4(Fe³⁺As⁵⁺O4)를 형성한다.

이때 금이 치밀한 FeAsO4에 포획되기 때문에 시안 이나 비-시안 용매에 침출되기 어렵다(Marsden and House, 1992; Thomas and Cole, 2005; Aylmore and Jaffer, 2012). 또한 마이크로웨이브 오븐에서 건식으로 정광을 소성시키면 부분적으로 용융(mel- ting)되는 현상이 발생된다(Kingman et al., 1999;

Amankwah and Pickles, 2009). 정광이 용융되는 현 상은 마이크로웨이브 에너지가 시료의 특정지역에 집중되어 hot spot 현상으로 나타나기 때문이다 (Yoshikawa et al., 2012). 열점(hot spot) 현상, 즉 정광 시료가 부분적으로 용융되면 다공성 철산화물 의 구조가 붕괴되어 금 입자가 봉합(encapsulating) 된다. 이로 인하여 금 회수율이 50 % 이상 감소된 다. 이런 현상을 소결(sintering)이라 한다(Marsden and House, 1992; Amankwah and Pickles, 2009).

마이크로웨이브-침출방법은 고체 시료와 액상의 용매를 혼합하여 마이크로웨이브 오븐에서 가열하 는 것으로(Havlik, 2010; Veres et al., 2010; Bayca, 2013; Wen et al., 2017) 즉, 마이크로웨이브 에너 지에 의하여 고체 시료와 액상의 용매가 동시에 가 열되기 때문에 전통적인 침출방법에 비하여 침출효 율이 매우 높고 침출시간과 침출비용이 매우 낮게 나타나는 장점이 있다(Veres et al., 2010; Wen et al., 2017). 또한, Bayca(2013)는 마이크로웨이브 침 출방법과 전통적인 침출방법의 침출효율을 비교한 결과, 마이크로웨이브 침출이 동일한 조건에서 침 출시간이 적게 소요되는 원인에 대하여 마이크로웨 이브 침출은 마이크로파가 용액 전체에 전달되어 용액 내 이온들이 진동 및 이동하기 때문에 용해 속도가 증가하여 침출시간이 감소된다고 하였다.

마이크로웨이브-침출을 수행하면 고체 시료에 포 함되어 있던 페널티 원소들이 액상의 용매로 용해 되기 때문에 소성에서처럼 페널티 원소들이 대기 중으로 방출되지 않는다. 따라서 마이크로웨이브- 침출방법을 적용하면 마이크로웨이브-소성과정에서 야기되는 문제점들을 극복할 수 있을 것으로 판단 된다.

따라서 본 연구 목적은 마이크로웨이브-질산침출

방법을 이용하여 금 정광에 함유된 페널티 원소를 제거하고 정광의 금 품위를 향상시키고자 한다.

시료, 마이크로웨이브-질산침출실험 및 분석방법

시료

마이크로웨이브-질산침출실험에 사용할 금 정광 은 (주)S시멘트의 금광산에서 제공받았다. 이 금 정 광에 대하여 입도분석(Mastersizer-3000E, Marvern Panalytical, United Kingdom), XRD 분석(X’pert PRO MRD, PANalytical, United Kingdom), SEM-EDS (SEM; S-4800, Hitachi, Japan, EDS;

ISIS310, Oxford, United Kingdom) 분석 및 화학 분석을 실시하였다.

마이크로웨이브-질산침출실험

금 정광 시료와 질산용액을 삼각 플라스크에 첨 가하고 산업용 마이크로웨이브 오븐(capacity = 20 L, 2.45 GHz, 3 kW)에서 가열하였다. 침출실험이 진행되는 동안 마이크로웨이브 오븐에 응축기(re- flux condenser, length = 50 cm)를 연결하여 냉각 수(cooling water)를 순환시켰다. 침출실험이 종료 된 후 삼각 플라스크의 표면 온도를 적외선 온도계 (testo 835-T1, Germany, ± 1.0 °C)로 측정하였으며 상온에서 자연냉각을 시켰다. 침출용액과 고체-잔류 물을 0.45 µm 여과지로 여과하였다. 그리고 마이 크로웨이브-침출시간, 질산농도 및 고액비에 대하 여 As 및 Bi의 최적 제거조건을 알아보았다.

분석 방법

입도분석

금 정광 시료에 대하여 입도분석은 500 mL 비이 커에 먼저 순수한 증류수를 첨가하고 영점 조정 후 현탁액의 농도가 5~20 %가 되도록 시료를 첨가하 고 시료가 증류수에서 분산되도록 하였다. 레이저 빔을 분산되는 시료에 조사하여 산란되는 각도 변 화를 측정하였다. 산란 각도를 총 5회 반복 측정하 였고, 이를 평균 입도 크기로 나타냈다.

XRD 분석

금 정광과 고체-잔류물에 대한 XRD 분석 조건 은 Cu-Kα 선을 이용하여 가속전압 40 kV, 전류 30 mA, 주사속도 2 °/min.으로 3~70 °의 2 θ 구간을 분

석하였다.

화학분석

금 정광 시료와 침출-고체 잔류물을 마이크로웨이 브 전처리장비(microwave digestion system, MARS 6, USA)를 이용하여 각각 분해하였다. 시료 0.5 g과 왕수 10 mL를 4개의 closed-vessel에 각각 넣고, 15분 동안 200 °C까지 올리고 200 °C의 온도를 15분 동안 유지하였고 그리고 15분 동안 냉각시켰 다. 냉각된 침출용액의 무게를 정밀-측정하였고, 최 종 체적(final volume)이 20 mL가 되도록 증류수로 각각 조정 후 침출용액은 0.45 µm 여과지로 여과 하였다. Au와 Bi 함량은 ICP-OES (Optima 5300 DV, Perkin Elmer, USA)로 분석하였고, As 함량 은 AAS (atomic absorption spectrophotometry, AA-7000, Shimadzu, Japan)의 graphite furnace (GFA-7000A)로 분석하였다. 금속함량은 4회 분석 값을 평균으로 나타내었다. 또한, 마이크로웨이브- 질산침출의 최적조건에서 발생된 고체잔류물에 함 유된 목적금속인 금의 실수율은 (1) 식을 이용하여 마이크로웨이브-질산침출의 효율을 확인하였다.

R = (C × c)/(F × f) × 100 (1) R: recovery (%)

C: concentrate weight (g) c: concentrate grade (g/t) F: feed weight (g) f: feed grade (g/t)

중액선별

금 정광 시료 5.0 g을 6 M 100 mL 질산용액에 첨가하고 5분 동안 마이크로웨이브-침출실험을 수 행하여 고체-잔류물을 회수하였다. 이 실험을 20회 이상 반복하여 10.0 g의 고체-잔류물을 회수하였 고, 40 °C dry oven에서 건조시켰다. 건조된 고체- 잔류물을 밀도(density)가 3.0인 중액(heavy liquid, sodium metatungstate monohydrate, Alfa Aesar, Germany) 100 mL에 첨가하여 3시간 방치하였다.

중액에 부유된 광물, 즉 비중 3.0 이하인 광물을 경-광물(light-fraction, 9.8 g)과 중액에 침강된 광물, 즉 비중이 3.0 이상인 중-광물(heavy-fraction, 0.2 g)로 각각 분리하였다. 분리된 중-광물을 0.45 µm 여과지 위에서 증류수를 첨가하여 중액을 세척하였 다. 세척된 중-광물을 40 °C dry oven에서 건조한 후,

중-광물과 여과지를 백금으로 코팅하여 SEM/EDS 분석을 하였다.

Fire assay

금 정광 시료(10.0 g)와 고체-잔류물 시료(10.0 g) 를 각각 산화납(litharge, 35.0 g), 소다회(soda ash, 70.0 g), 붕사(borax, 12.0 g), 규사(silica, 12.0 g) 등과 함께 초벌구이 도가니(fire clay crucible)에 장 입하여 잘 혼합한 후 질산은(AgNO3) 용액 20 mg 을 첨가하였다. 이 도가니들을 머플 전기로(muffle furnace)에 넣고 공기를 공급하면서 940 °C에서 40 분간 가열하였다. 그런 다음 공기를 차단한 상태로 1,150 °C로 1시간 동안 용융시켰다. 용융체를 철 거푸집(iron mold)에 붓고 자연 냉각시켰다. 유리질 슬래그와 납추(lead button)를 망치로 가격하여 분 리하였으며, 납추는 큐펠 도가니에 넣고 940 °C에 서 40분간 가열하여 납이 도가니 내부로 흡수되도 록 하였다. 도가니 바닥에 남은 silver bead를 회수 하여 무게를 재고, 20 % 질산 15 mL를 첨가하여 핫 플레이트(hot plate)에서 150 °C로 30분간 용해시 켜 은(Ag)을 제거하였다. 금 잔류물에 포함되어 있 는 은 및 불순물을 제거하기 위하여 다시 850 °C에 서 5분 동안 가열하였다. 이후, 순수한 금을 회수하 여 품위를 계산하였다.

결과 및 고찰

금 정광 시료

금 정광 시료에 대하여 입도분석을 실시한 결과 D20 = 0.34 µm, D80 = 66 µm 그리고 D50 = 24 µm 으로 나타났다(Fig. 1). 금 정광 시료에 대하여 XRD 분석을 해석한 결과 황철석(pyrite, FeS2), 휘동석 (chalcocite, Cu2S) 및 석영(quratz, SiO2) 등이 나타 났다(Fig. 2). 또한 금 정광 시료에 대하여 SEM 분 석한 결과 입방체와 취형 결정형의 황철석들이 나 타났으며(Fig. 3), 이들 광물표면에 대하여 EDS 분 석한 결과(Table 1) Au와 As가 미량으로 검출되고 있다. 그리고 금 정광 시료에 대하여 화학분석한 결 과 Bi가 148.36 mg/kg, As는 2,236.87 mg/kg 및 Au는 81.36 mg/kg으로 나타났다(Table 2). 황철석 표면을 EDS 분석했을 때 As와 Au가 검출되고, 금 정광을 화학분석했을 때 As와 Au가 각각 2,236.87 mg/kg와 81.36 mg/kg으로 나타나는 것으로 보아 금 정광에 함유된 황철석은 As-함유 황철석(arsenian pyrite)과 비-가시성 금(invisible gold type) 형태로

Fig. 1. Particle size distribution of raw gold concen- trate. Solid line; residue distribution curve, dotted line;

cumulative distribution curve.

Fig. 2. XRD pattern of raw gold concentrate (C:

chalcocite, P: pyrite, Q: quartz).

Fig. 3. SEM image of pyrite on the raw gold con- centrate. The scale bar is 20 µm (a), 30 µm (b and d) and 50 µm (c) in length.

산출되는 것으로 사료된다(Fleet and Mumin, 1997;

Ashley et al., 2000; Deditius et al., 2008; Morishita et al., 2018).

Fig. 4. Temperature of leaching solution as a function of microwave-leaching time (conditions: HNO

con- centration = 3 M, solid-liquid ratio = 5 %, microwave power = 3 kW).

마이크로웨이브-질산침출 특성

시간효과

금 정광 시료 5.0 g과 3 M 질산용액 100 mL를 삼각 플라스크에 넣고 마이크로웨이브-침출실험을 수행하였다. 그 결과 마이크로웨이브 가열시간이 증 가할수록 침출용액의 온도가 증가하였다. 0.5분 가 열했을 때 침출용액의 온도가 61.3 °C로, 1분 가열 했을 때 79.9 °C로 나타났으며 그리고 10분 가열 했을 때 115.7 °C로 나타났다(Fig. 4).

Fig. 5. Schematic diagram of boiling, generation and rupture of air bubble on the microwave-leaching.

금 정광 시료와 질산용액을 마이크로웨이브 오븐 (3 kW)에서 가열하여 약 1분이 경과하면 질산용액 표면에서 비등(boiling)이 일어나면서 질소산화물가 스(NOx)가 발생한다(Fig. 5b). 마이크로웨이브 에너 지에 의하여 용매 표면층이 비등(boiling)되는 것을 microwave-boiling이라 한다(Joret et al., 1997; Xia and Pickles, 2000; Wen et al., 2017). 질산 용매와 공기가 접촉하는 경계면(interface) 즉, 수면층이 제 일 먼저 비등(boiling)하면서 동시에 기포가 발생한 다(Fig. 5b). 공기와 용매가 접촉하는 경계면이 전체 용매보다 결합력이 약하기 때문에 항상 먼저 비등 과 기포가 발생한다(Asakuma et al., 2017). 이 비

1 area 2 area 3 area 4 area 5 area 6 area

El. At.% El. At.% El. At.% El. At.% El. At.% El. At.%

S 77.59 S 75.58 S 74.80 S 72.43 S 73.30 S 76.39

Fe 21.79 Fe 23.25 Fe 24.44 Fe 26.39 Fe 25.56 Fe 22.85

Au 0.64 As 0.09 As 0.11 Au 1.18 Au 1.14 Au 0.76

Au 1.08 Au 0.65

El.: element, At.: atomic%

Table 2. Chemical composition of raw gold concentrate by ICP-OES and AAS (mg/kg)

Element Fe Pb Cu Zn Bi

Contents 467,877.94 4,712.95 2,702.73 7,822.32 148.36

Element Te As^AAS Au Ag

Contents 2,939.32 2,236.87 81.36 1,965.55

AAS

atomic absorption spectrophotometry analysis

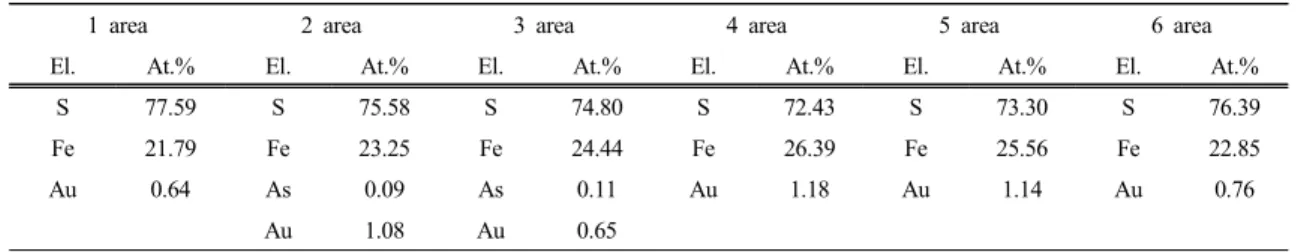

Table 1. The results of EDS analysis from Fig. 3

Fig. 6. Removal rate of As, Bi on the solid-residue as a function of microwave-leaching time (conditions:

HNO

concentration = 3 M, solid-liquid ratio = 5 %, microwave power = 3 kW).

등현상과 기포발생은 마이크로웨이브 가열시간이 경 과하면서 점점 격렬해지고, 비등되는 위치도 점점 용매 표면층 아래로 확대된다(Fig. 5c). 이로 인하 여 바닥의 금 정광 시료가 질산용액과 격렬하게 교 반된다. 기포가 서로 합체(coalescene)되면서 크기 가 성장한다. 크기가 성장한 기포는 표면에 금 정 광 시료를 부착하여 수면 위로 부상한다. 수면 위로 도달된 기포는 순간적으로 파열된다(Asakuma et al., 2017). 기포가 파열되면서 기포 표면에 부착되 었던 금 정광 시료가 플라스크 벽면에 남는다(Fig.

5d). 이 높이가 수면층 위 3.8 cm까지 나타난다.

기포에 부착한 금 정광 시료, 즉 수면 위로 부상한 시료는 마이크로웨이브 에너지에 직접 노출되어 가열되었을 것으로 생각한다. 왜냐하면 얇은 기포 피막의 두께는 마이크로웨이브 에너지가 충분히 투 과할 수 있는 투과깊이이기 때문이다. 따라서 마이 크로웨이브-침출실험을 10분 동안 수행했을 때 침 출용액의 온도가 115.7 °C로 가열되어 나타나는 원인은 질산용액이 그리고 금 정광 시료에 포함된 황철석과 휘동석이 마이크로웨이브 에너지에 가열 되었기 때문이다. 황철석과 휘동석은 마이크로웨이 브 에너지에 매우 빠르게 가열되는 광물들이다 (Haque, 1999; Huang and Rowson, 2002;

Batchelor et al., 2015; Elmahdy et al., 2016).

마이크로웨이브-침출실험을 시간별로 수행하였고 그 고체-잔류물에 대하여 왕수분해하여 As 및 Bi 함 량을 측정하였다. As 및 Bi에 대한 제거율로 나타 낸 결과, 비소와 비스무스는 마이크로웨이브-침출시

Fig. 7. Weight loss rate and gold content on the solid-residue as a function of microwave-leaching time (conditions: HNO

concentration = 3 M, solid-li- quid ratio = 5 %, microwave power = 3 kW).

간 5분에서 각각 최대 63, 79 % 제거되었다(Fig. 6).

마이크로웨이브-침출시간이 증가할수록 고체-잔 류물의 무게 감소율이 증가하였다. 0.5분 침출했을 때 금 정광 시료의 무게 감소율은 겨우 7 %이었지만, 1분에서는 15.4 %, 그리고 10분에서는 무려 75.6

%로 증가하였다. 이와 동시에 고체-잔류물에 함유 된 Au 함량도 증가하였다. 0.5분과 1분 동안 침출 했을 때 고체-잔류물에 gold 함량이 각각 80.43과 80.29 g/t에 불과했지만 5분에서는 173.00 g/t 그리 고 10분에서는 176.00 g/t로 증가하였다(Fig. 7). 이 와 같이 마이크로웨이브-침출시간이 증가할수록 금 정광 시료의 무게 감소율과 Au 함량이 동시에 증가하는 원인은 금 정광에 포함된 황철석과 휘동 석이 질산용액에 의하여 그리고 마이크로웨이브 에 너지에 효과적으로 용해되기 때문이다(Huang and Rowson, 2002). 그러나 금 정광 시료에 포함된 금은 질산용액에 용해되지 않고 고체-잔류물에 남기 때문 이다(Martinez et al., 1993; Droppert and Shang,

Fig. 8. Temperature of leaching solution as a func- tion of HNO

concentration (conditions: solid-liquid ratio = 5 %, leaching time = 5 min, microwave power

= 3 kW).

농도효과

질산농도에 따른 마이크로웨이브-침출효과를 확 인하기 위하여 금 정광 5.0 g을 질산농도별로 첨가 하여 마이크로웨이브-침출실험을 5분 동안 수행하 였다. 그 결과, 질산농도가 증가할수록 침출용액의 가열온도가 증가하였다. 질산농도 1 M일 때 침출용 액의 온도가 90.2 °C, 2 M일 때 90.8 °C 그리고 6 M일 때 116.1 °C로 나타났다(Fig. 8). 이와 같은 원 인은 증가된 질산 이온이 마이크로웨이브 주파수에 반응하여 이온충돌이 일어나고 이 이온충돌이 ki- netic energy로 나타나고 이온의 kinetic energy가 thermal energy로 변환되기 때문이다(Al-Harahsheh et al., 2005).

마이크로웨이브-침출 후, 고체-잔류물에 함유된 As와 Bi 함량을 분석하여 제거율로 나타냈다. 그 결과, 질산농도가 증가할수록 As와 Bi의 제거율이 증가하였다. 질산농도가 증가할수록 As보다 Bi가 더 잘 제거되는 것으로 나타났다. 질산농도 1 M일 때 As 제거율은 42.98 %로 나타났고 6 M에서는 98.23 %로 나타났다. Bi는 질산농도 1 M일 때 69.12 %로 제거되었고 5 M에서 97.5 % 그리고 6 M에서 완전 제거(100 %)되었다(Fig. 9).

금 정광 5.0 g을 질산농도별로 마이크로웨이브- 침출실험을 수행한 후, 고체-잔류물의 무게 감소율 을 도시하였다. 그 결과, 질산농도가 증가할수록 무 게 감소율이 증가하였다. 질산농도 1 M에서 무게 감소율이 22.6 %, 2 M에서 44.8 % 그리고 6 M에 서 87 %로 나타났다(Fig. 10). 고체-잔류물에 함유

Fig. 9. Removal rate of As, Bi on the solid-residue as a function of HNO

concentration (conditions: solid-li- quid ratio = 5 %, leaching time = 5 min, microwave power = 3 kW).

Fig. 10. Weight loss rate and gold content on the solid-residue as a function of HNO

concentration (conditions: solid-liquid ratio = 5 %, leaching time = 5 min, microwave power = 3 kW).

된 Au 함량을 측정한 결과 질산농도가 증가할수록 Au 함량이 증가하였다. 질산농도 1 M에서 Au 함량

Fig. 11. Temperature of leaching solution as a func- tion of solid-liquid ratio (conditions: HNO

concen- tration = 6 M, leaching time = 5 min, microwave power = 3 kW).

이 94.13 g/t으로, 2 M에서 110.96 g/t 그리고 6 M 에서는 무려 487.32 g/t으로 나타났다. 이와 같은 결 과는 금 정광을 구성하고 있는 황철석과 휘동석이 질산용액과 마이크로웨이브-에너지에 의하여 효과 적으로 용해되었기 때문이다.

따라서 6 M의 질산농도로 금 정광을 5분 동안 마이크로웨이브-침출을 수행하면 무게 감소율이 87

%로 나타나고 동시에 금 함량이 487.32 g/t으로 증 가된다. 대규모의 금 정광을 장거리로 운반하는 경 우, 운반비를 효과적으로 절감할 수 있게 될 것이다.

고액비 효과

금 정광 첨가량에 따른 마이크로웨이브-침출실험 을 수행하여 고액비 효과를 확인하였다. 6 M의 질 산 100 mL에 고액비 변화에 따른 마이크로웨이브 -침출실험을 5분 동안 각각 수행하였다. 그 결과, 금 정광 고액비가 증가할수록 침출용액의 가열온도 가 감소하였다. 즉, 고액비가 5 %일 때의 침출용액 의 온도가 116 °C로 나타났고, 10 %에서 108.6 °C 로 그리고 30 %에서는 99.4 °C로 나타났다(Fig. 11).

고액비 별로 마이크로웨이브-침출실험을 수행한 후, 고체-잔류물에 함유된 As와 Bi 함량을 측정하 였다. 그 결과, 고액비가 증가할수록 As와 Bi의 제 거율이 감소하였다. 5 %의 고액비에서 고체-잔류물 에서 As 감소율이 98.16 %로 나타났고, 고액비 10

%에서 92.79 %로 그리고 30 %에서는 52.82 %로 나타났다. Bi의 경우, 고액비 5, 10 %에서 제거율 이 모두 100 %로 나타났지만 15 %에서 제거율이

Fig. 12. Removal rate of As, Bi on the solid-residue as a function of solid-liquid ratio (conditions: HNO

concentration = 6 M, leaching time = 5 min, micro- wave power = 3 kW).

82.74 % 그리고 30 %에서는 66.86 %로 나타났다 (Fig. 12). 이와 같이 고액비가 증가함에 따라 온도 감소 및 비소와 비스무스의 제거율이 낮아지는 원 인에 대하여 Xia and Pickles (1999)는 고체 함량 의 증가에 의한 마이크로웨이브 결합(Microwave coupling) 효율의 감소를 반영하는 것 같다고 설명 하였다.

고체 시료와 질산용액의 고액비가 증가할수록 고 체-잔류물의 무게 감소율이 감소하였다. 즉, 고액비 5 %일 때 시료의 무게 감소율이 87 %, 고액비 10

%는 83.1 % 그리고 30 %에서는 36.13 %로 나타 났다. 또한 고액비가 증가할수록 고체-잔류물에서 Au 함량이 감소하였다. 5 %의 고액비일 때 고체- 잔류물에서 Au 함량이 512.31 g/t으로 나타났고, 10

%에서 439.15 g/t 그리고 30 %에서는 137.94 g/t 으로 나타났다(Fig. 13).

고체-잔류물 특성

Gold nanoparticle

중액으로 선별된 중-광물에 대하여 SEM-EDS 분 석을 실시한 결과, 금 입자들로 사료되는 나노 크 기(nano size) 금 입자들이 관찰되었다(Fig. 14). 이 들 입자들이 나노 크기 금으로 판단되는 이유는 비 -가시성 금 형태로 산출되는 arsenian pyrite 정광 을 마이크로웨이브-질산침출하였기 때문이다. 이 과 정에서 비-가시성 gold, 즉 나노 크기의 금 입자들 이 고체-잔류물로 남겨졌고, 또한 고체-잔류물에 남

Fig. 13. Weight loss rate and gold content on the solid-residue as a function of solid-liquid ratio (condi- tions: HNO

concentration = 6 M, leaching time = 5 min, microwave power = 3 kW).

겨진 금(비중 = 19.3) 입자들을 중액(비중 = 3.0)으 로 분리하여 중-광물로 포집하였기 때문이다(Coetzee et al., 2011). 이들 금 입자들의 크기는 0.3~1.25 µm 범위로 나타난다(Fig. 14a, b and c). 특히 Fig.

14d에서 무수히 많은 나노 크기(30’38 nm) gold 입 자들이 관찰된다(Hough et al., 2011).

Fig. 14. SEM images of gold nanoparticles on the heavy-fraction after heavy liquid separation. Notes that dotted white circles indicate the gold nanoparticles.

The scale bar is 2 µm (c), 5 µm (a and b) and 500 nm (d) in length.

나노(nano) 크기의 금 입자(gold particle)들에 대 하여 EDS 분석(point analysis)한 결과 Au가 미량 으로 검출되고 있다. 물론 O, S, W, Si, K 등이 검 출되데 이는 EDS 분석 과정에서 배경치가 나타났기 때문인 것으로 사료된다(Table 3).

XRD 분석

금 정광 시료 5.0 g을 100 mL HNO3에 첨가하고 농도별(1~6 M)로 마이크로웨이브-침출실험을 5분 동안 각각 수행하였다. 이와 같이 마이크로웨이브- 침출실험을 20회 이상 반복하여 10.0 g의 고체-잔 류물을 각각 채취하였고, 40 °C에서 건조시킨 후 XRD 분석하였다. 그 결과, 석영, 황철석, 황동석 및 황(sulfur) 등이 나타났다(Fig. 15). 질산농도가 1 M에서 4 M으로 증가될수록 황철석의 peak 강

a b-1 b-2 c

El. At.% El. At.% El. At.% El. At.%

O 83.75 O 76.58 O 86.69 O 69.17

S 3.51 Si 4.56 Si 1.22 Si 28.75

W 12.31 S 11.20 S 7.87 S 1.24

Au 0.42 Ca 4.48 Ca 3.23 K 0.50

Fe 1.24 Fe 0.43 Au 0.34

Au 1.94 Au 0.56

El.: element, At.%: atomic %

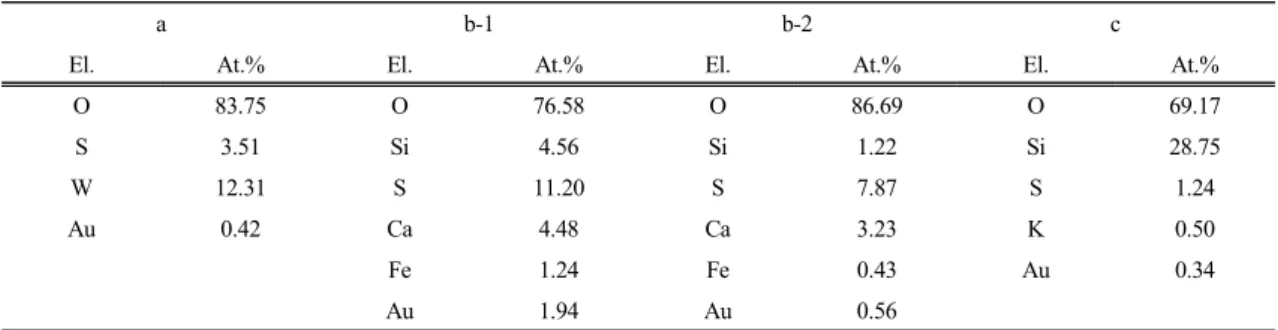

Table 3. The results of EDS analysis from Fig. 14

Fig. 15. XRD pattern for solid-residue after micro- wave-nitric acid leaching as a function of HNO

concentration (Ch: chalcopyrite, P: pyrite, Q: quartz, S: sulfur).

도(intensity)들이 점점 감소하다가 5 M의 질산농도 에서 황철석의 peak들이 완전히 사라졌다. 반면에 원소 황의 peak들은 3 M의 질산농도에서 나타나기 시작하였고 질산농도 4 M에서 5 M으로 증가할수 록 원소 황에 해당되는 peak들의 숫자가 증가하였 다. 6 M 질산농도에서는 원소 황을 대표하는 주(di- agnostic) peak 3.85, 3.44, 3.21 Å들은 물론 다른 peak들인 3.11, 2.57, 1.49 Å들이 잘 나타고 있다.

이와 같이 질산농도가 증가할수록 황철석의 peak들 이 사라지고 반면에 원소 황의 peak들이 증가하여 나타나는 것은 (2)식과 같은 화학반응이 일어나기 때문이다(Droppert and Shang, 1995; Kadioglu et al., 1995).

FeS2 + 4HNO3 =

Fe(NO3)3 + NO(g) + 2S⁰ + 2H2O (2)

Fire assay

금 정광 5.0 g을 농도별(1~6 M) 100 mL 질산용

Fig. 16. Gold content as a function of HNO

concen- tration on the fire assay after solid-residue from the microwave-nitric acid leaching.

액에 넣고 마이크로웨이브-침출실험을 5분 동안 수 행하였다. 이와 같이 질산농도별로 마이크로웨이브 -침출실험을 20회 이상 반복하여 10.0 g 이상의 고 체-잔류물들을 각각 채취하였다. 얻어진 고체-잔류 물 10.0 g을 각각 fire assay하여 금 함량으로 회수 하였다. Fire assay에서 회수된 금 함량을 질산농도 에 대하여 도시한 결과 질산농도가 증가할수록 금 함량이 증가하였다(Fig. 16). Fire assay를 수행한 결 과, 금 정광 시료의 금 함량은 90.80 g/t이었지만 질 산농도 1 M에서는 118.30 g/t으로 증가하였다. 질 산농도가 2 M (167.46 g/t), 3 M (227.25 g/t), 4 M (420.35 g/t), 5 M (610.35 g/t)으로 증가할수록 gold 함량이 증가하였다. 6 M (614.05 g/t)의 질산농도 에서 최대의 금 함량이 얻어졌다.

또한 fire assay에서 회수된 각각의 금 입자들을 SEM/EDS 분석한 결과, 정광 시료(90.80 g/t)보다 질산농도가 증가된 고체-잔류물일수록 금 입자의 직경이 증가하였다(Fig. 17). 금 입자 표면에 대하여 EDS 분석한 결과(Table 4), 은이 검출되고 있다. 이 원인은 fire assay 과정에서 첨가한 질산은 때문이다.

고 찰

금 정광을 마이크로웨이브-질산침출실험을 시간 별로, 질산농도별로 그리고 고액비에 따라 각각 수 행하였다. 그 결과 마이크로웨이브-침출시간이 증 가할수록, 질산농도를 증가시킬수록 그리고 고액비 가 감소할수록 침출용액의 온도가 증가하였다. 또한 고체-잔류물에서 As와 Bi의 제거율이, 무게 감

Fig. 17. SEM images of gold particles on the fire assay after solid-residue from the microwave-nitric acid leaching. a: 1 M, b: 2 M, c: 3 M, d: 4 M, e: 5 M, f: 6 M nitric acid. The scale bar is 1.0 µm in length.

소율이 그리고 Au 함량이 증가하였다. 이와 같은 결과는 금을 함유하고 있는 황철석이 As-함유 황철 석인 arsenian pyrite 형태로 산출되고 또한 금이 비- 가시성 금 형태(invisible gold type)로 나타나기 때 문인 것으로 사료된다. Arsenian pyrite에서 금이 비- 가시성 금 형태로 산출되는 경우, 금이 host 광물과 고용체(solid solution)를 이루거나 혹은 금이 host 광물에 나노 크기의 금 입자(gold nano-particle)로 도입되는 것으로 알려졌다. 그러니까, 금이 고용체 를 이루는 경우는 Au¹⁺ 상태로 그리고 나노 크기 금 은 Au⁰ 상태, 즉 자연금(native gold) 상태로 arse- nian pyrite으로 도입되는 것으로 연구되었다(Fleet and Mumin, 1997; Palenink et al., 2004; Reich et al., 2005). 우리나라 해남-진도지역의 천열수광상

Fig. 18. Gold content of fire assay and aqua regia digestion on the solid-residue as a function of HNO

concentration from the microwave-nitric acid leaching.

(eithermal deposit)에서 산출되는 금은 황철석에 자 연금(native gold) 상태로 존재되는 것으로 보고되 었다(Kim and Choi, 2009). 그러므로 비-가시성 금 이 arsenian pyrite로 산출되는 금 정광을 마이크로 웨이브-질산침출시켰기 때문에, 즉, 질산용액에 gold 는 용해되지 않기 때문에 고체-잔류물에는 석영과 원소 황 그리고 나노 크기의 금만 남겨졌을 것이다.

고체-잔류물을 중액분리하여 중-광물을 SEM/ EDS 분석한 결과 나노 크기의 금 입자들로 사료되는 입 자들이 관찰되었고(Fig. 14) 역시 원소 황은 XRD 분석(Fig. 15)에서 확인되었다. 고체-잔류물에 남겨 진 금을 왕수분해하여 얻어진 금 함량(Fig. 10)과 fire assay로 얻어진 금 함량(Fig. 16)을 질산농도에 대하여 함께 도시한 결과 왕수분해보다 fire assay 에서 더 많은 금이 나타났다(Fig. 18). 이와 같은 결 과는 fire assay는 시료를 융제(flux)와 함께 1,150

°C의 높은 온도에서 용융분해(fusion decomposition) 하여 금 함량을 분석하는 방법이지만, 금과 은이 포 함되어 있는 시료를 왕수를 이용하여 분해시키는 경우 왕수에 포함된 염소이온(Cl^-)이 은과 결합하여 화학적으로 불용성인 염화은(silver chloride) 침전 물을 형성하여 금 표면을 코팅하기 때문에 금이 왕

a b c d e f

Element Atomic% Atomic% Atomic% Atomic% Atomic% Atomic%

Ag 21.16 - 1.41 3.97 4.94 2.90

Au 78.84 100.00 98.59 96.03 95.06 97.10

Table 4. The results of EDS analysis from Fig. 17

수에 의해 완전히 분해되지 않기 때문이다(Mooiman and Simpson, 2016).

금 정광을 마이크로웨이브-질산침출시킨 결과 As 와 Bi 등이 효과적으로 용해-제거되었고 반면에 금 함량이 효과적으로 증가되는 결과를 얻었다, 그러 나 이 과정에서 (1)식과 같이 방대한 양의 NO 가스 가 방출되기 때문에 질산소비가 막대하다(Habashi, 1973; Huang and Rowson, 2002; Nan et al., 2014).

방출되는 NO 가스에 산소(O2)를 반응시켜 NO2를 생성하고, 다시 NO2에 물(H2O)을 반응시켜 질산 (nitric acid, HNO3)을 재생시키는 Nitrox process 를 수행하면 질산소비를 감소시킬 수 있을 것이다 (Fair et al., 1987; Fair and Basa, 1989; Droppert and Shang, 1995).

또한 마이크로웨이브-질산침출에서 얻어진 침출 용액에는 고농도의 Fe, Ag, Cu, As, Bi, Te, Zn 등 이 용해되어 있다. 이 침출용액에 NaCl, 석회석 (CaCO3) 및 Ca(OH)2를 차례대로 첨가하면 AgCl, Fe/As 침전물 및 Co/Ni 등의 침전물을 순서대로 회수할 수 있을 것이다(Fair and Basa, 1989).

결 론

현재, 광산업자가 금 정광을 제련소로 납품할 때 As와 Bi가 규정치 이상으로 함유되어 있으면 부과 금(penalty)를 부과받고 있다. 따라서 금 정광에 함 유된 비소, 비스무스와 같은 페널티 원소(penalty element)를 마이크로웨이브-질산침출을 이용하여 효과적으로 제거하고 동시에 금 함량을 증가시키 고자 하였다. 금 정광을 마이크로웨이브-질산침출 실험을 시간별로, 질산농도별로 그리고 고액비에 따라 수행하였다. 그 결과 고체-잔류물에서 시료무 게 감소율, As 및 Bi 제거율과 금 함량은 침출시간 과 질산농도가 증가할수록 그리고 고액비가 감소 할수록 증가하였다. 최대 As 및 Bi 제거율과 최대 금 함량이 얻어지는 마이크로웨이브-침출조건은 6 M의 질산농도와 5분의 침출시간이었다. 즉, 금 함 량이 81.36 g/t인 금 정광 시료를 6 M의 질산농도 로 마이크로웨이브-침출실험을 5분 동안 수행하여 고체-잔류물을 회수했을 때, 무게 감소율이 87 %, As 제거율이 98.23 % 그리고 Bi는 완전 제거(100

%)되었다. 그리고 금 함량은 487.32 g/t으로 증가 하였다. 역시 고체-잔류물에 대하여 XRD 분석한 결과 질산농도가 증가할수록 황철석의 피크들이 사라지고 반면에 원소 황의 피크들이 증가하였다.

또한 고체-잔류물에 대하여 fire assay한 결과 질산 농도가 증가할수록 금 함량이 증가하였다. 마이크 로웨이브-질산침출 최적조건에의 고체-잔류물에 대 한 실수율을 (2)식을 이용하여 계산한 결과 81.86

%로 나타났다.

이와 같은 결과들을 얻을 수 있었던 이유는 금이 arsenian pyrite에 비-가시성 상태로 산출되고 또한 마이크로웨이브-질산침출에 금이 용해되지 않고 고 체-잔류물에 농축되기 때문이다. 따라서 향후 마이 크로웨이브-질산침출실험을 대규모로 수행한다면 금 정광의 운반비 절감, 효과적인 페널티 원소 제거 효 율 및 금 품위향상을 기대할 수 있을 것이다.

사 사

이 논문은 환경산업선진화기술개발사업(과제번호: 20- 16000140010)의 지원을 받아 수행된 연구이며, 연구비 를 지원해준 환경산업기술평가원에 감사한다.

REFERENCES

Al-Harahsheh, M., Kingman, S., Hankins, N., Somerfield, C., Bradshaw, S., and Louw, W. (2005) The influ- ence of microwaves on the leaching kinetics of chalcopyrite. Minerals Engineering, 1259-1268.

Alp, I., Celep, O., and Deveci, H. (2010) Alkaline sul- fide pretreatment of an antimonial refractory Au-Ag ore for improved cyanidation. JOM, 62, 41-44.

Amankwah, R.K. and Pickles, C.A. (2009) Microwave roasting of a carbonaceous sulphidic gold concentrate.

Minerals Engineering, 22, 1095-1101.

Ashley, P.M., Creagh, C.J., and Ryan, C.G. (2000) Invisible gold in ore and mineral concentrates from the Hillgrove gold-antimony deposits, NSW, Australia.

Mineralium Deposita, 35, 285-301.

Awe, S.A., Sundkvist, J.E., Bolin, N.J., and Sandstrom, A. (2013) Process flowsheet development for recov- ering antimony from Sb-bearing copper concentrates.

Minerals Engineering, 49, 45-53.

Aylmore, M. and Jaffer, A. (2012) Evaluating process options for treating some refractory ores. Alta 2012 International gold Conference, Annual gathering of the global Gold Ore, Processing Industry May 31- June 1, 2012, Burswood Convention Centre, Perth, Western Australia.

Aylmore, M.G. (2001) Treatment of a refractory gold-co- pper sulfide concentrate by copper ammoniacal thio- sulfate leaching. Minerals Engineering, 14, 615-637.

Aylmore, M.G. and Klerk, L.W. (2013) Conditions and design considerations for maximising recoverable gold in roasting of refractory gold ores. World Gold Conference/Brisbane, QLD, 26-29 September 2013, 14p.

Batchelor, A.R., Jones, D.A., Plint, S., and Kingman, S.W. (2015) Deriving the ideal ore texture for mi- crowave treatment of metalliferous ores. Minerals Engineering, 84, 116-129.

Bayca, S.U. (2013) Microwave radiation leaching of colemanite in sulfuric acid solutions. Separation and Purification Technology, 105, 24-32.

Celep, O., Alp, I., and Deveci, H. (2011) Improved gold and silver extraction from a refractory antimony ore by pretreatment with alkaline sulphide leach. Hydro- metallurgy, 105, 234-239.

Chen, T.T., Cabri, L.J., and Dutrizac, J.E. (2002) Characterizing gold in refractory sulfide gold ores and residues. JOM, December, 20-22.

Coetzee, L.L., Theron, S.J., van der Merwe, J.D., and Stanek, T.A. (2011) Modern gold deportments and its application to industry. Minerals Engineering, 24, 565-575.

Deditius, A.P., Utsunomiya, S., Penock, D., Ewing, R.C., Ramana, C.V., Becker, U., and Kesler, S.E. (2008) A proposed new type of arsenian pyrite: Composition, nanostructure and geological significance. Geochimica et Cosmochimica Acta, 72, 2919-2939.

Xia, D.K. and Pickles, C.A. (1999) Microwave caustic leaching of electric arc furnance dust. Mineral En- gineering, 13, 79-94.

Droppert, D.J. and Shang, Y. (1995) The leaching be- haviour of nickeliferous pyrrhotite concentrate in hot nitric acid. Hydrometallurgy, 39, 169-182.

Dunn, J.G. and Chamberlain, A.C. (1997) The recov- ery of gold from Refractory arsenopyrite concen- trates by pyrolysis-Oxidation. Minerals Engineering, 10, 919-928.

Elmahdy, A.M., Farahat, M., and Hirajima, T. (2016) Comparsion between the effect of microwave irradi- ation and conventional heat treatments on the mag- netic properties of chalcopyrite and pyrite. Advanced Powder Technology, 27, 2424-2431.

Fair, K.J. and Basa, F.J. (1989) Treatment of Agnico Eagle’s silver-bearing flotation concentrate by the nitrox process. Processing of Complex Ores, 20-24, 411-420.

Fair, K.K., Schneider, J.C., and van Weert, G. (1987) Options in the nitrox orocess. Proceedings of the Metallurgical Society of the Canadian Institute of

Mining and Metallurgy, 279-291.

Fleet, M.E. and Mumin, A.H. (1997) Gold-bearing ar- senian pyrite and marcasite and arsenopyrite from Carlin trend gold deposits and laboratory synthesis.

American Mineralogist, 82, 182-193.

Habashi, F. (1973) Action of nitric acid on chalcopyrite.

Tranactions, 254, 224-228.

Haque, K.E. (1999) Microwave energy for mineral treatment processes - A brief review. International Journal of Mineral Processing, 57, 1-24.

Havlik, T. (2010) Microwave leaching of chalcopyr- ite-possible improvement in hydrometallurgy. Metal, 64, 25-28.

Hough, R.M., Noble, R.R.P., and Erich, M. (2011) Natural gold nanoparticles. Ore Geology Reviews, 42, 55-61.

Huang, J.H. and Rowson, N.A. (2002) Hydrometal- lurgical decomposition of pyrite and marcasite in a microwave field. Hydrometallurgy, 64, 169-179.

Kadioglu, Y., Karaca, S., and Bayrakceken, S. (1995) Kinetics of pyrite oxidation in aqueous suspension by nitric acid. Fuel processing Technology, 41, 273-287.

Kim, C.S. and Choi, S.G. (2009) Haenam-Jindo area, Southwestern Korea. Resource Geology, 59, 415-421.

Kingman, S.W., Corfield, G.M., and Rowson, N.A.

(1999) Effect of microwave radiation upon the min- eralogy and magnetic processing of a massive Norwegian ilmenite ore. Magnetic and Electrical Separation, 9, 131-148.

Lane, D.L., Cook, N.J., Grano, S.R., and Ehring, K.

(2016) Selective leaching of penalty elements from copper concentrates: A review. Minerals Enginee- ring, 98, 110-121.

Maddox, L.M., Bancroft, G.M., Scaini, M.J., and Lorimer, J.W. (1998) Invisible gold: Comparison of Au deposition on pyrite and arsenopyrite. American Mineralogist, 83, 1240-1245.

Marsden, J. and House, I. (1992) The Chemistry of Gold Extraction. Ellis Horwood, 597p.

Martinez, LL., Segarra, M., Fernandez, M., and Espiell, F. (1993) Kinetics of the dissolution of pure silver and silver-gold alloy in nitric acid solution. Metal- lurgical Transactions B, 24B, 827-837.

Mooiman, M.B. and Simpson, L. (2016) Refining of gold-and silver-bearing Dore, In; Adams, M.K.(eds) Gold Ore Processing Project Development Operation, Second Edition, Elsevier, 857-870pp.

Morishita, Y., Shimada, N., and Shimada, K. (2008) Invisible gold and arsenic in pyrite from the high-grade Hishikari gold deposit, Japan. Applied Surface Science,

255, 1451-1454.

Morishita, Y., Shimada, N., and Shimada, K. (2018) Invisible gold in arsenian pyrite from the high-grade Hishikari gold deposit, Japan: Significance of varia- tion and distribution of Au/As ratios in pyrite. Ore Geology Reviews, 95, 79-93.

Motasemi, F. and Afzal, M.T. (2013) A review on the microwave-assisted pyrolysis technique. Renewable and Sustainable Energy Reviews, 28, 317-330.

Nan, X.Y., Cai, X., and Kong, J. (2014) Pretreatment process on refractory gold ores with As. ISIJ Inter- national, 54, 543-547.

Paktunc, D., Kingston, D., and Pratt, A. (2006) Distribution of gold in pyrite and in products of its transformation resulting from roasting of refractory gold ore. The Canadian Mineralogist, 44, 213-227.

Palenink, C., Utsunomiya, S., Reich, M., Kes;er, S.E., Wang, L., and Ewing, R.C. (2004) “Invisible” gold revealed: Direct imaging of gold nanoparticles in a Carlin-type deposit. American Mineralogist, 89, 1359-1366.

Reich, M., kesler, S.E., Utsunomiya, S., Palenik, C.S., Chryssoulis, S.L., and Ewing, R. (2005) Solubility of gold in arsenian pyrite. Geochimica et Cosmochimica Acta, 69, 2781-2796.

Simon, G., Huang, H., penner-Hahn, J.E., Kesler, S.E., and Kao, L.S. (1999) Oxidation state of gold and arsenic in gold-bearing arsenican pyrite. American Mineralogist, 84, 1071-1079.

Sung, Y.H., Brugger, J., Viobanu, C.L., Pring, A., Skinner, W., and Nugus, M. (2009) Invisible gold in arsenian pyrite and arsenopyrite from a multistage Archaean gold deposit: Sunrise Dam, eastern gold- fields province, western Australia. Miner Deposita, 44, 765-791.

Swash, P.M. and Ellis, P. (1986) The roasting of ar- senical gold ores: A mineralogical perspective. Ex-

tractive Metallurgy of Gold, a Mineralogical Per- spective. Gold 100. Proceedings of the International Conference on Gold. Volume 2: Extractive Metallurgy of Gold. Johannesburg, Saimm, 235-257.

Thomas, K.G. and Cole, A.P. (2005) Roasting develop- ments-especially oxygenated roasting, In; Mike, D.

(eds), Developments in Mineral Processing, 15, 403-432.

Tongamp, W., Takasaki, Y., and Shibayama, A. (2009) Arsenic removal from copper ores and concentrates through alkaline leaching in NaHS media. Hydro- metallurgy, 213-218.

Veres, J., jakabsky, S., and Lovas, M. (2010) Compa- rison of conventional and microwave assisted leach- ing of zinc from the basic oxygen furnace dust.

Minerallia Slovaca, 42, 369-374.

Wen, T., Zhao, Y., Xiao, Q., Ma, Q., Kang, S., Li, H., and Song, S. (2017) Effect of microwave-assisted heating on chalcopyrite leaching of kinetics, inter- face temperature and surface energy. Results in Physics, 7, 2594-2600.

Yoshikawa, N., Xie, G., Cao, Z., and Louzguine, D.V.

(2012) Microwavestructure of selectively heated (hot spot) region in Fe3O4 powder compacts by micro- wave irradiation. Journal of the European Ceramic Society, 32, 419-424.

Zhou, Y., Wang, W., Sun, J., Ma, X., Song, Z., Zhao, X., and Mao, Y. (2017) Direct calorimetry study of metal discharge heating effects induced by micro- wave irradiation. Applied Thermal Engineering, 125, 386-393.

Received December 19, 2018, Revised February 11, 2019, Accepted March 15, 2019, Associate Editor: Hyung-seok Kim
