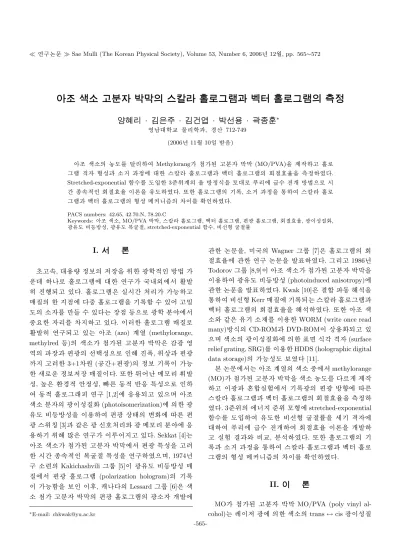

º t } º w Ä Z Ø U c lT c l8 ý ³ o ÿ z º§ q Ê Ý s ð ' [ ÿ z º§ q 8 ý ¤X N Ë
è
¡A jP · »ª <® £ · »Z Ì * ° · ` 9 ÷ 7 B · + 2 ø ¶ B0 å ∗
% ò
z @ / < Æ § Ó ü t o < Æõ , â í ß 712-749 (2006¸ 11 Z 4 10{ 9 ~ Ã Î6 £ §)
¸ Ò o è_ 0 l x ¸\ ¦ ² ú o # Methylorang ' ) a ¦ì r ~ à Ì} (MO/PVA)` ¦ ] j ¦ f . Ë Ð Õ
ªÏ þ + þ A$ í õ è õ & ñ \ @ /ô Ç Û ¼º ú f . Ë ÐÕ ªÏ þ õ 7 ' f . Ë ÐÕ ªÏ þ _ r] X ´ òÖ ¦` ¦ 8 £ ¤& ñ % i .
Stretched-exponential < ÊÃ º\ ¦ ¸{ 9 ô Ç 3ï r 0 A> _ Ö ¦ ~ ½ Ó& ñ d ` ¦ Ð@ / Ð É Òo \ / å L Ã º > h ~ ½ ÓZ O Ü ¼ Ð r ç
ß 7 á x5 Å q& h r] X ´ òÖ ¦ s : r` ¦ Ä » ¸ % i . ¢ ¸ô Ç f . Ë ÐÕ ªÏ þ _ l 2 ¤, è õ & ñ ` ¦ : x # Û ¼º ú f . Ë Ð Õ
ªÏ þ õ 7 ' f . Ë ÐÕ ªÏ þ _ + þ A$ í B j& m 7 £ § _ s \ ¦ S X % i .
PACS numbers: 42.65, 42.70.N, 78.20.C
Keywords: ¸ Ò o è, MO/PVA ~ à Ì} , Û ¼º ú f . Ë ÐÕ ªÏ þ , 7 ' f . Ë ÐÕ ªÏ þ , ¼ # F g f . Ë ÐÕ ªÏ þ , r] X ´ òÖ ¦, F g s $ í | 9 o, F
g Ä » ¸ q 1 p x ~ ½ Ó$ í , F g Ä » ¸ 4 ¤Ï ã J] X , stretched-exponential < Êà º, q + þ A Ï ã J] X Ò ¦
I. " e  ] Ø
í ¦5 Å q, @ /6 x | ¾ Ó & ñ Ð_ $ © ` ¦ 0 Aô Ç F g < Æ& h ~ ½ ÓZ O î
r X < Ð f . Ë ÐÕ ªÏ þ \ @ /ô Ç ½ ¨ ² D G ? /ü @\ " f Ö ¸ µ 1 Ï y
' ÷ & ¦ e . f . Ë ÐÕ ªÏ þ É r z ´r ç ß % o 0 p x ¦ B
| 9 _ ô Ç t & h \ × æ f . Ë ÐÕ ªÏ þ ` ¦ l 2 ¤ ½ + É Ã º e # Q ¦x 9
¸_ è \ ¦ ë ß [ þ t à º e H © & h 1 p x Ü ¼ Ð F g < Æ ì r \ " f
×
æ כ ¹ô Ç o \ ¦ t ¦ e . s Qô Ç f . Ë ÐÕ ªÏ þ B | 9 Ð
Ö
¸ µ 1 Ïy ½ ¨÷ & ¦ e H ¸ (azo) > \ P (methylorange, methylred 1 p x) _ Ò o è ' ) a ¦ì r ~ à Ì} É r y F g % ò
%
i _ © õ ¼ # F g _ × þ $ í Ü ¼ Ð K ; ¤, 0 A © õ ¼ # F g
t ¦ 9ô Ç 3+1 " é ¶ (/ B N ç ß +¼ # F g) _ & ñ Ð l 2 ¤ s 0 p x ô
Ç D h Ðî r & ñ Ð$ © B | 9 s . ¢ ¸ô Ç 8 A# Qè ß B j ¸o 6 fµ 1 Ï
$ í
, Z } É r ¨ 8 â & h î ß & ñ $ í , É r 1 l x& h ì ø Í6 £ x : £ ¤$ í Ü ¼ Ð
#
1 l x& h f . Ë ÐÕ ªA x ½ ¨ [1,2]\ 6 £ x6 x ÷ & ¦ e Ü ¼ 9 ¸ Ò
o è ì r _ F g s $ í | 9 o (photoisomerization)\ _ ô Ç F g Ä
» ¸ q 1 p x ~ ½ Ó$ í ` ¦ s 6 x # ¼ # F g © I _ o\ É r ¼ # F
g Û ¼0 Ag A [3]õ ° ú É r F g ñ% o ü < F g B j ¸o ì r \ 6 £ x 6
x l 0 AK ´ ú § É r ½ ¨ s À Ò# Qt ¦ e . Sekkat [4] H
¸ Ò o è ' ) a ¦ì r ~ à Ì} \ " f ¼ # F g : £ ¤$ í ` ¦ ¦ 9 ô
Ç r ç ß 7 á x5 Å q& h 4 ¤Ï ã J] X : £ ¤$ í ` ¦ ½ ¨ % i Ü ¼ 9, 1974¸
½
¨ èº _ Kakichashvili Õ ªÒ ¨ [5] s F g Ä » ¸ q 1 p x ~ ½ Ó$ í B
| 9
\ " f ¼ # F g f . Ë ÐÕ ªÏ þ (polarization hologram)_ l 2 ¤ s
0 p x < Ê` ¦ Ð s Ê ê, H _ Lessard Õ ªÒ ¨ [6] É r Ò o
è ' ¦ì r ~ à Ì} _ ¼ # F g f . Ë ÐÕ ªÏ þ _ F g è > hµ 1 Ï\
∗
E-mail: chkwak@yu.ac.kr
'
a ô Ç 7 Hë H` ¦, p ² D G _ Wagner Õ ªÒ ¨ [7] É r f . Ë ÐÕ ªÏ þ _ r ] X
´ òÖ ¦ \ ' a ô Ç ½ ¨ 7 Hë H` ¦ µ 1 ϳ ð % i . Õ ªo ¦ 1986¸ Todorov Õ ªÒ ¨ [8,9] s ¸ Ò o è ' ) a ¦ì r ~ à Ì} ` ¦ s
6 x # F g Ä » ¸ q 1 p x ~ ½ Ó$ í (photoinduced anisotropy)\
'
a ô Ç 7 Hë H` ¦ µ 1 ϳ ð % i . Kwak [10] É r ½ + Ë 1 l x K $ 3 ` ¦ :
x # q + þ A Kerr B | 9 \ l 2 ¤ ÷ & H Û ¼º ú f . Ë ÐÕ ªÏ þ õ 7 ' f . Ë ÐÕ ªÏ þ _ r] X ´ òÖ ¦` ¦ K $ 3 % i . ¢ ¸ô Ç ¸ Ò o
èü < ° ú É r Ä »l èF \ ¦ s 6 x ô Ç WORM (write once read many) ~ ½ Ód _ CD-ROMõ DVD-ROMs © 6 x o÷ & ¦ e Ü
¼ 9 Ò o è_ F g s $ í | 9 o\ _ ô Ç ³ ð d y (surface relief grating, SRG)\ ¦ s 6 x ô Ç HDDS (holographic digital data storage) _ 0 p x$ í ¸ Ð% i [11].
: r 7 Hë H \ " f H ¸ > \ P _ Ò o è × æ \ " f methylorange (MO) ' ) a ¦ì r ~ à Ì} ` ¦ Ò o è 0 l x ¸\ ¦ Ø Ô> ] j
¦ s F g D ¥ ½ + Ëz ´+ « >\ " f l 2 ¤F g _ ¼ # F g ~ ½ Ó ¾ Ó\ É r Û
¼º ú f . Ë ÐÕ ªÏ þ õ 7 ' f . Ë ÐÕ ªÏ þ _ r] X ´ òÖ ¦` ¦ 8 £ ¤& ñ
%
i . 3ï r 0 A_ \ -t ï r 0 A ¸+ þ A\ stretched-exponential
< ÊÃ º\ ¦ ¸{ 9 # Ä » ¸ô Ç q + þ A Ï ã J] X Ò ¦` ¦ [ jl \
@
/ # É Òo \ / å L Ã º > h # r] X ´ òÖ ¦ s : r` ¦ > hµ 1 Ï
¦ z ´+ « > õ ü < q §, ì r$ 3 % i . ¢ ¸ô Ç f . Ë ÐÕ ªÏ þ _ l 2
¤ õ è õ & ñ ` ¦ : x # Û ¼º ú f . Ë ÐÕ ªÏ þ õ 7 ' f . Ë Ð Õ
ªÏ þ _ + þ A$ í B j& m 7 £ § _ s \ ¦ S X % i .
II. T Â ] Ø
MO ' ) a ¦ì r ~ à Ì} MO/PVA (poly vinyl al-
cohol) H Y Us $ F g \ _ ô Ç Ò o è_ trans ↔ cis F g s $ í | 9
-565-
Fig. 1. Three-level energy diagram for saturable ab- sorber.
o Ð # q + þ A F g < Æ : £ ¤$ í s 9 Ò o è ^ _ q
1 p x ~ ½ Ó$ í \ _ K " f s Ò o$ í (dichroism)õ 4 ¤Ï ã J] X (bire- fringence) s Ä » ¸ ) a . F g \ _ K " f 4 ¤ è Ï ã J] X Ò ¦ _ z ´Ã º Â
Òì r s q 1 p x ~ ½ Ó$ í ` ¦ { H â Ä º\ ¦ F g Ä » ¸ 4 ¤Ï ã J] X , ) à º Â Ò ì
r s q 1 p x ~ ½ Ó$ í ` ¦ { H â Ä º\ ¦ F g Ä » ¸ s Ò o$ í s 9 s
\ ¦ 8 ú xg A # F g Ä » ¸ q 1 p x ~ ½ Ó$ í s ¦ ô Ç [12]. Trans
© I _ Ò o è ì r H { 9 ) a Y Us $ F g \ _ K " f cis © I
Ð # l ÷ & 9 F g s : r ¸ o\ _ K " f \ -t \ ¦ ~ ½ Ó Ø
¦ " f î ß & ñ ô Ç trans © I Ð H F g s $ í | 9 o : £ ¤$ í
`
¦ · p . F C \ P ) a trans © I _ Ò o è ì r H " é ¶ A _ trans © I \ q K $ H $ ¦o 90 ◦ ë ß p u r ) a © I \ ¦
° ú
> ÷ & 9 ¼ # F g ) a Y Us $ F g s { 9 H â Ä º Ò o è ì r
H { 9 F g _ Ã ºf ~ ½ Ó ¾ ÓÜ ¼ Ð C \ P r ~ ´ Ã º e Ü ¼Ù ¼ Ð 7 '
f . Ë ÐÕ ªÏ þ l 2 ¤ ¸ 0 p x .
1. ³ o ÿ z º§ q Û
¼º ú f . Ë ÐÕ ªÏ þ É r f . Ë ÐÕ ªÏ þ ` ¦ l 2 ¤ l 0 AK " f 6
x H ¿ º l 2 ¤F g _ ¼ # F g ~ ½ Ó ¾ Ós ° ú É r â Ä º\ ¦ ´ ú 9 ç ß [ O & h ¿ º l 2 ¤F g s í o f ¨ Ã º Ó ü t| 9 \ { 9 /
B
N ç ß & h Ü ¼ Ð Å Òl & h ç ß [ O Á º] ( [ jl (intensity grating) + þ A$ í ÷ & ¦ s # Q" f x 9 ¸ (population grat- ing) Ä » ¸ ) a .
MO/PVA 9 2 £ § É r í o f ¨ Ã º Ó ü t| 9 Ð" f # Q q + þ A F g
< Æ & ³ © [ þ t É r Fig. 1 õ ° ú É r 3ï r 0 A \ -t ¸+ þ AÜ ¼ Ð [ O " î
)
a [4,8,12]. © I 1 É r { © I (< Ê É r trans © I ), © I
2 H # l © I s 9, © I 3 É r ï r î ß & ñ © I (< Ê É r cis © I
) Ð" f © @ /& h Ü ¼ Ð | Ã º" î τ \ ¦ . 3ï r 0 A ¸+ þ AÜ ¼
РÒ' Ö ¦ ~ ½ Ó& ñ d Ü ¼ Ð è q à º e [4].
dN 1 (t)
dt = (−W N 1 + 1 τ N 3 ) β
τ β+1 t β−1 (1 − 1) dN 2 (t)
dt = (W N 1 − kN 2 ) β
τ β+1 t β−1 (1 − 2) dN 3 (t)
dt = (kN 2 − 1 τ N 3 ) β
τ β+1 t β−1 (1 − 3)
#
l " f N i (i = 1, 2, 3) H © I i_ x 9 ¸, W H © I
1\ " f © I 2 Ð_ F g < Æ& h * 3 i ç Ö ¦, k H © I 2\ " f
© I 3Ü ¼ Ð_ ;s Ö ¦, 1/τ É r © I 3\ " f © I 1 Ð_ ; s
Ö ¦` ¦ ? / 9, y ;s Ö ¦[ þ t É r Z þ ta Ë >t à º& h r ç ß ì ø Í 6
£ x (stretched-exponential time response)` ¦ ¦
&
ñ % i . # l © I 2\ " f ï r î ß & ñ © I 3Ü ¼ Ð B Ä º
É
r ;s \ ¦ & ñ ¦ (7 £ ¤, dN 2 (t)/dt = 0), íl ¸| Ü ¼
Ð N 1 (0) = N 0 , N 2 (0) = N 3 (0) = 0` ¦ 2 [ © I 1õ
© I 3_ x 9 ¸ H N 1 (t) = N 0
1
1 + S [1 + S exp{−(1 + S)( t τ j
) β
j}] (2 − 1) N 3 (t) = N 0 S
1 + S [1 − exp{−(1 + S)( t τ j
) β
j}] (2 − 2) s
) a . # l " f N 0 H é ß 0 A ^ & h { © 8 ú x à ºs 9, S = τ /W = I/I s H l 2 ¤F g \ _ ô Ç / B N ç ß & h ¸ í o à º, I H l 2 ¤F g _ [ jl , I s H í o[ jl (saturation intensity), τ H B | 9 _ : £ ¤$ í à º" î r ç ß (life-time), β H r] X ´ òÖ ¦ _ q
t à º& h r ç ß o\ ¦ [ O " î l 0 AK ¸{ 9 ) a Z þ ta Ë >t à º (stretched exponent) s . ¢ ¸ô Ç / B N ç ß & h ¸ í o à º S H 6 £ § õ ° ú s ³ ð & ³| ¨ c à º e [13].
S(x) = S 0 + S 1 cos φ cos(Kx) (3) S 0 = I 1 + I 2 /I s , S 1 = 2 √
I 1 I 2 /I s s ¦, I 1 õ I 2 H ¿ º l 2
¤F g _ [ jl , φ H ¿ º l 2 ¤F g _ ¼ # F g y _ , K H 7 ' s . Û ¼º ú f . Ë ÐÕ ªÏ þ _ â Ä º, φ = 0s Ù ¼ Ð þ j@ /_ [
jl + þ A$ í ÷ &t ë ß , ¿ º l 2 ¤F g _ ¼ # F g s " f Ð f §
H 7 ' f . Ë ÐÕ ªÏ þ _ â Ä º, φ = π/2 ÷ &# Q ç ß [ O Á º] (
+ þ A$ í ÷ &t · ú §> ) a . 3ï r 0 A ¸+ þ A\ " f r] X õ ' a > ) a Ï
ã J] X Ò ¦ É r
n = κ 1 N 1 + κ 3 N 3 (4)
Ð Å Ò# Qt 9, κ 1 õ κ 3 H © I 1õ © I 3_ \ -t ï r 0 A
\
" f Ï ã J] X Ò ¦ õ ' a > ÷ & H © Ã ºs . Ï ã J] X Ò ¦ É r d (2)\ ¦ d (4) \ @ /{ 9 6 £ § õ ° ú s Å Ò# Q .
n = n 0 + ∆n = n 0 + δn S
1 + S [1 − exp{−(1 + S)( t
τ j ) β
j}] (5)
#
l " f n 0 H ¨ î ç H Ï ã J] X Ò ¦ (average refractive index), δn H þ
j@ / q + þ A Ï ã J] X Ò ¦ o (maximum nonlinear refractive index change)\ ¦ · p . d (5)\ " f β = 1{ 9 M : í o f ¨ Ã
º Ó ü t| 9 _ Ï ã J] X Ò ¦ ³ ð & ³õ ° ú f ` ¦ · ú Ã º e . d (5) H
&
ñ © © I _ ½ Óõ õ ¸& h ½ ÓÜ ¼ Ð Ð ü t à º e Ü ¼ 9 y y _
½ Ó` ¦ É Òo \ / å L Ã º > h\ ¦ s 6 x # ³ ð & ³ S(x)
1 + S(x) = 1 −
∞
X
n=−∞
C n e inKx (6)
exp[−(1 + S(x))( t τ s
) β
s]
= exp[−(1 + S 0 )( t τ s
) β
s]
∞
X
h=−∞
D h (t) exp(ihKx) (7)
÷
& 9, C n õ D h H É Òo \ > à º Ð 4 ¤ èà º ¨ î \ " f_ Ä » Ã
º (residue) > í ß ` ¦ s 6 x 6 £ § õ ° ú s è q à º e
.
C n = (p(1 + S 0 ) 2 − S 1 2 − 1 − S 0 ) |n|
S |n| 1 p(1 + S 0 ) 2 − S 1 2 (8 − 1) D 0 (t) = I 0 [S 1 ( t
τ S
) β
S], D h (t) = 2(−1) h I h [S 1 ( t
τ s ) β
S], (h 6= 0) (8 − 2)
I h H h _ modified Bessel < ÊÃ º\ ¦ ? / 9, É Òo \ > Ã
º H C n = C −n , D h = D −h ü < ° ú É r : £ ¤f ç ` ¦ . Ko- gelnik _ ½ + Ë 1 l x ~ ½ Ó& ñ d [14]\ _ ô Ç Û ¼º ú f . Ë ÐÕ ªÏ þ l
2 ¤ õ & ñ _ H & h r] X ´ òÖ ¦ η W S É r
η W S ≈ [−( πδn s d
λ cos θ )(C 1 + exp{−(1 + S 0 )( t τ s
) β
s}(D 1 (t) − C 0 D 1 (t) − C 1 D 0 (t)))] 2 (9)
÷ & 9 δn s É r Û ¼º ú f . Ë ÐÕ ªÏ þ _ þ j@ / q + þ A Ï ã J] X Ò ¦
o, d H MO/PVA 9 2 £ § _ ¿ ºa , θ H ¿ º l 2 ¤F g _ { 9 ì
ø Íy , λ H Ã Ð F g _ © s . r] X õ ' a > e H Ï ã J] X Ò ¦
¸ ½ Ó É r d (6), (7)` ¦ d (5)\ @ /{ 9 # % 3 É r e iKx ½ Ó _
> Ã ºs 9 ¦ ½ Ó É r r] X ´ òÖ ¦ \ ß ¼> l # t 3 l w l
M :ë H \ 1 ½ Óë ß ` ¦ ¦ 9ô Ç .
f
. Ë ÐÕ ªÏ þ ` ¦ è l 0 A # ¿ º l 2 ¤F g × æ ô Ç c ` ¦ ] j
> ÷ & / B N ç ß & h Ü ¼ Ð ç H{ 9 ô Ç [ jl _ y n Cs { 9 # l
2 ¤ ) a f . Ë ÐÕ ªÏ þ ` ¦ è > ) a . f . Ë ÐÕ ªÏ þ ` ¦ l 2 ¤
#
& ñ © © I \ ¸² ú Ù þ ¡` ¦ M : ¿ º l 2 ¤F g × æ ë ß ` ¦ ] j ô
Ç f . Ë ÐÕ ªÏ þ è õ & ñ \ " f è íl _ © I 3_
x 9 ¸ H & ñ © © I _ x 9 ¸ N 3 (0) = N 0 [S(x)/1 + S(x)] ) a . íl ¸| \ _ ô Ç è õ & ñ \ " f © I 3_
x 9 ¸ H
N 3 (t) = N 0 [ S 0
1 + S (1 − exp{−(1 + S 0 )( t τ s
) β
s}) + S(x)
1 + S(x) exp{−(1 + S 0 )( t
τ s ) β
s}] (10)
Ð ³ ð & ³ ) a . # l " f S 0 H è õ & ñ \ " f_ í o Ã
º Ð" f S 0 =I 1 /I s ( ¢ ¸ H S 0 =I 2 /I s ) s . f . Ë ÐÕ ªÏ þ è õ
&
ñ \ " f S 0 H © Ã º ÷ &Ù ¼ Ð d (10)_ ' Í P : ½ Ó É r S 0 \
@
/ô Ç / B N ç ß & h ¸ ½ Ó` ¦ í < Ê t · ú §Ü ¼Ù ¼ Ð > r F
t · ú §6 £ §` ¦ _ p ô Ç . ¿ º P : ½ Ó É r d (6)õ ° ú s É Òo
\
> h÷ &Ù ¼ Ð Û ¼º ú f . Ë ÐÕ ªÏ þ _ è õ & ñ _ r] X ´ ò Ö
¦ η E s É r
η s E ≈ [−( πδn s d
λ cos θ )C 1 exp{−(1 + S 0 )( t τ s
) β
s}] 2 (11) ü
< ° ú s Å Ò# Q .
2. s ð ' [ ÿ z º§ q
7 ' f . Ë ÐÕ ªÏ þ É r ¿ º l 2 ¤F g _ ¼ # F g ~ ½ Ó ¾ Ós " f Ð Ã ºf ô
Ç â Ä º Ð ¼ # F g f . Ë ÐÕ ªÏ þ s ¦ ¸ ô Ç . d (3)\ " fü < ° ú s
φ = π/2 7 ' f . Ë ÐÕ ªÏ þ É r l 2 ¤F g _ ç ß [ O \ _ ô Ç / B N ç
ß & h ¸ H µ 1 ÏÒ q t t · ú § H X < s כ É r y n C_ [ jl / B N ç
ß & h Ü ¼ Ð ç H{ 9 l M :ë H \ f . Ë ÐÕ ªÏ þ ` ¦ l 2 ¤ ½ + É Ã º \ O 6 £ §
`
¦ _ p ô Ç . Õ ª Q F g < Æ& h Ü ¼ Ð q 1 p x ~ ½ Ó$ í ` ¦ t H B
| 9
_ â Ä º / B N ç ß & h Ü ¼ Ð ç H{ 9 ô Ç F g s { 9 # ¸ f §ô Ç
¿
º l 2 ¤F g _ ¼ # F g \ _ ô Ç ¼ # F g ¸ Å Òl & h Ü ¼ Ð µ 1 ÏÒ q t
# f . Ë ÐÕ ªÏ þ _ l 2 ¤ s 0 p x . Fig. 2 H " f Ð Ã ºf ô
Ç ¼ # F g` ¦ ° ú H ¿ º l 2 ¤F g \ _ ô Ç ¼ # F g ¸s 9 0 A ©
\
" f Å Òl & h ¼ # F g ¸ H כ ` ¦ · ú Ã º e
.
7 ' f . Ë ÐÕ ªÏ þ _ r] X & ³ © É r f § H ¿ º l 2 ¤F g _ ¼ # F
g \ _ K ë ß [ þ t # Qt H ¼ # F g ¸ü < Õ ª õ Ð µ 1 ÏÒ q t H
Fig. 2. Spatially periodic polarization modulations con- structed by two orthogonal linear polarized waves.
F
g Ä » ¸ q 1 p x ~ ½ Ó$ í \ _ K { 9 # Q 9 Ò o è ì r _ F C \ P õ
' a > e . 7 ' f . Ë ÐÕ ªÏ þ \ " f ¿ º l 2 ¤F g _ ¼ # F g y _
φ π/2ë ß p u s Ù ¼ Ð d (3)\ _ K " f 7 ' f . Ë
ÐÕ ªÏ þ _ / B N ç ß & h ¸ í o à º H S = S 0 s . d (2)\
"
f Å Ò# Q © I 3_ x 9 ¸ ÐÂ Ò' Kogelnik_ 1 l x ~ ½ Ó
&
ñ d \ _ ô Ç 7 ' f . Ë ÐÕ ªÏ þ l 2 ¤ õ & ñ _ r] X ´ òÖ ¦ η v W É r η W v ≈ [( πδn v d
λ cos θ ) S 0 1 + S 0
(1 − exp{−(1 + S 0 )( t τ v
) β
v})] 2 (12) s
¦ δn v H 7 ' f . Ë ÐÕ ªÏ þ _ 4 ¤Ï ã J] X s . 7 ' f . Ë ÐÕ ªÏ þ
`
¦ è l 0 AK ¿ º l 2 ¤F g î r X < _ F g` ¦ ] j
(7 £ ¤, S 0 =I/I S = © Ã º), è õ & ñ \ " f íl ¸| Ü ¼ Ð Â
Ò' © I 3_ x 9 ¸ H N 3 (t) = S 0
1 + S 0 N 0 [1 − exp{−(1 + S 0 )( t τ v
) β
v}]
+ S 0 1 + S 0
N 0 exp{−(1 + S 0 )( t τ v
) β
v} (13) s
¦ 7 ' f . Ë ÐÕ ªÏ þ è õ & ñ _ r] X ´ òÖ ¦ η E V É r η E v ≈ [( πδn v d
λ cos θ ) S 0
1 + S 0
(1 − exp{−(1 + S 0 )( t τ v
) β
v})] 2 (14) ü
< ° ú s Å Ò# Q .
III. ÷ m Ç] M ö + s ÇÊ Ý õ m Í À X Ø8 ý
MO/PVA 9 2 £ § É r MO (Methyorange) _ 0 l x ¸\
6 £ § õ ° ú É r ~ ½ ÓZ O Ü ¼ Ð ] j % i . 7 £ x À ÓÃ º 100 g\ @ /
#
6 wt%_ PVA\ ¦ 70 ◦ _ × æ ½ Ó : r ¸\ " f ¢ - a y 0 l q
#
z ´ : r \ " f ; ;y d ) Q · p . Q · p PVA 6 xÓ o\
@
/ # MO_ 0 l x ¸\ ¦ ª > ' ô Ç Ê ê §ì ø Íl Ð ¸ ú [ O
# Q, ë ß [ þ t # Q MO/PVA 6 xÓ o` ¦ L : F M s [ j' ) a Ä »o l ó
ø Í 0 A\ × æ§ 4 Z O Ü ¼ Ð ïh A # 50 ◦ C _ ¸ É r \ " f \ P ` ¦
K ï r . ] j ) a MO/PVA 9 2 £ § _ ¿ ºa H 20 µms
. ] j ô Ç 9 2 £ § _ f ¨ Ã º Û ¼& 7 à Ô! 3 8 £ ¤& ñ õ H Fig. 3 õ
Fig. 3. Absorption spectrum of MO/PVA films for vari- ous MO concentrations.
Fig. 4. Experimental setup for recording scalar and vec- tor holograms and for measuring the diffraction efficien- cies (NPBS: non-polarization beam splitter).
° ú
Ü ¼ 9 470 nm_ © \ " f f ¨ Ã º þ j@ /s 9 600 nm s © _ © \ " f H f ¨ Ã º \ O H כ Ü ¼ Ð z ¤ . ¢ ¸ ô
Ç MO_ 0 l x ¸ 9 þ t à º2 ¤ ° ú É r © \ " f f ¨ à º ´ ú § É r ì ø Í
PVAë ß ` ¦ 6 x # ë ß H 9 2 £ § _ â Ä º # QÖ ¼ © \ " f
¸ f ¨ Ã º \ O H כ Ü ¼ Ð z ¤ .
Fig. 4 H f . Ë ÐÕ ªÏ þ _ z ´r ç ß r] X ´ òÖ ¦ z ´+ « > © u ¸s 9, ¿ º ¼ # F g _ È Òõ » ¡ ¤ s 0 ◦ Ð ° ú ` ¦ M : Û ¼º ú f . Ë ÐÕ ª Ï þ
, ¼ # F g _ È Òõ » ¡ ¤ s y y 0 ◦ , 90 ◦ { 9 M : 7 ' f . Ë ÐÕ ª Ï þ
` ¦ l 2 ¤ ½ + É Ã º e . f ¨ Ã º Û ¼& 7 à Ô! 3 _ õ \ ¦ ½ ÓÜ ¼ Ð l
2 ¤F g É r 488 nm © _ Ar-ion Y Us $ \ ¦, Ã Ð F g É r 633 nm © _ He-Ne Y Us $ \ ¦ 6 x % i Ü ¼ 9 Ã Ð F g _ [ j l
H l 2 ¤F g _ [ jl \ q K Á ºr ½ + É Ã º e ` ¦ & ñ ¸ Ð
>
% i . ¿ º l 2 ¤F g _ { 9 y 2θ É r 24 ◦ s ¦ [ jl _ q Ö
¦ É r 1:1 Ð { 9 r ( . Õ ªo ¦ Ã Ð F g É r Bragg ¸| ` ¦ ë
ß 7 á ¤ ¸2 ¤ { 9 r & l 2 ¤F g _ [ jl \ f . Ë ÐÕ ªÏ þ _ z
´r ç ß r] X ´ òÖ ¦` ¦ 8 £ ¤& ñ % i .
Fig. 5. Real-time diffraction efficiencies for scalar holo- gram in a MO/PVA film: (a) Grating formation process for various writing beam intensities, (b) erasing process by turning off one of the two writing beams.
Fig. 5(a) H 0.05 wt% _ MO ' ) a MO/PVA 9 2
£
§ \ " f ¿ º l 2 ¤F g _ [ jl y y 140 mW/cm 2 , 280 mW/cm 2 , 490 mW/cm 2 â Ä º Û ¼º ú f . Ë ÐÕ ªÏ þ l 2
¤ õ & ñ _ r] X ´ òÖ ¦ z ´+ « > õ ü < d (9)\ ¦ s 6 x ô Ç r Ð 3 x
?
/l õ \ ¦ < Êa Ð# ï r . l 2 ¤F g _ [ jl ± ú ` ¦ â Ä º
r] X ´ òÖ ¦ É r ¸Ø ¦ r ç ß \ stretched-exponential < Êà º + þ
AI Ð 7 £ x t ë ß l 2 ¤F g _ [ jl Z } É r â Ä º õ ¸& h
½ ¨ç ß _ r] X ´ òÖ ¦ Ð & ñ © © I _ r] X ´ òÖ ¦ s 8 ± ú
t H õ \ ¦ Ð% i . s H d (9) l 2 ¤F g _ [ jl \
'
a > \ O s õ ¸& h ½ ¨ç ß õ & ñ © © I _ r] X ´ òÖ ¦ t [ O
"
î ½ + É Ã º e % 3 . MO ' ) a MO/PVA 9 2 £ § \ " f [ jl
140 mW/cm 2 l 2 ¤F g × æ _ ë ß ] j ô Ç â Ä º Fig.
5(b) õ ° ú É r è õ & ñ _ õ \ ¦ ? / 9 d (11)_ s
: rd Ü ¼ Ð r Ð 3 x ? /l ô Ç כ s . l 2 ¤ õ & ñ õ è õ & ñ _ r
Ð 3 x ? /l РÒ' % 3 # Q Ó ü t o & h à º[ þ t É r 6 £ § õ ° ú .
Fig. 6. Real-time diffraction efficiencies for vector holo- gram in a MO/PVA film: (a) Grating formation process for various writing beam intensities, (b) erasing process by turning off one of the two writing beams.
δn s =(4.6 ± 0.5) × 10 −4 , I s =550 ± 30 mW/cm 2 , I s =550
± 30 mW/cm 2 , β=0.3 ± 0.05, l 2 ¤ õ & ñ _ τ s =35sec, è
õ & ñ _ τ s =1.6 ± 0.2sec s .
Fig. 6(a) H 0.05 wt% _ MO/PVA 9 2 £ § \ " f ¿ º l 2
¤F g _ [ jl y y 70 mW/cm 2 , 210 mW/cm 2 , 350 mW/cm 2 { 9 M : 7 ' f . Ë ÐÕ ªÏ þ _ l 2 ¤ õ & ñ s 9 è c
_ [ jl 140 mW/cm 2 { 9 M : r] X ´ òÖ ¦ z ´+ « > õ
H Fig. 6(b) ü < ° ú . z ´+ « >& h Ü ¼ Ð % 3 É r õ H y y d (12), (14)` ¦ s 6 x # r Ð 3 x ? /l % i . Fig. 6(a) ÐÂ Ò'
r] X ´ òÖ ¦ s l 2 ¤F g _ [ jl 7 £ x < Ê\ stretched- exponential < ÊÃ º + þ AI Ð 7 £ x < Ê` ¦ · ú Ã º e % 3 . Fig.
6 _ r Ð 3 x ? /l Ð % 3 É r Ó ü t o à º[ þ t É r δn v = (3.1 ± 0.3)
× 10 −4 , I s = 220 ± 20 mW/cm 2 , β v = 0.32 ± 0.04, l 2
¤ õ & ñ _ τ v = 27sec, è õ & ñ _ τ v = 25sec s .
1
l x& h ì ø Í6 £ x : £ ¤$ í ` ¦ ¶ ú ( R Ðl 0 AK " f l 2 ¤F g _ ON/OFF
~
½ ÓZ O \ ¿ º l 2 ¤F g × æ ë ß ` ¦ ] j ô Ç ~ ½ ÓZ O õ ¿ º
Fig. 7. Optical erasing processes: (a) scalar hologram, (b) vector hologram (*: a single beam erasing method, o:
two writing beam removed method or spontaneous decay process).
l
2 ¤F g ¸¿ º\ ¦ ] j ô Ç ~ ½ ÓZ O Ü ¼ Ð f . Ë ÐÕ ªÏ þ è õ & ñ ` ¦ q
§ % i . Û ¼º ú f . Ë ÐÕ ªÏ þ \ " f MO 0.15 wt%'
) a MO/PVA ~ Ã Ì} \ " f ¿ º l 2 ¤F g _ [ jl y y 70 mW/cm 2 â Ä º ¿ º t OFF ~ ½ ÓZ O \ É r è õ
&
ñ _ r] X ´ òÖ ¦ z ´+ « > õ H Fig. 7(a) ü < ° ú . ¢ ¸ô Ç Fig. 7(b) H 7 ' f . Ë ÐÕ ªÏ þ \ " f MO 0.15 wt%'
)
a MO/PVA ~ Ã Ì} \ " f ¿ º l 2 ¤F g _ [ jl y y 70 mW/cm 2 { 9 M : ¿ º t è ~ ½ ÓZ O ` ¦ q §ô Ç כ s . ¿ º l
2 ¤F g × æ _ l 2 ¤F g ë ß ` ¦ ] j ô Ç â Ä º ¿ º l 2 ¤F g ¸
¿
º\ ¦ ] j Ù þ ¡` ¦ M : Ð 8 É r 6 £ x ² ú 5 Å q ¸\ ¦ Í Ç x . ¢ ¸ ô
Ç ¿ º l 2 ¤F g ¸¿ º\ ¦ ] j ô Ç â Ä º Û ¼º ú f . Ë ÐÕ ªÏ þ \ " f
H l 2 ¤ ) a & ñ Ð ¢ - a y è ÷ & H ì ø Í 7 ' f . Ë ÐÕ ªÏ þ
\
" f H & ñ Ð_ 50 %ë ß s è ÷ & H כ ` ¦ S X ½ + É Ã º e
%
3 . ¢ ¸ô Ç 7 ' f . Ë ÐÕ ªÏ þ _ r] X ´ òÖ ¦ s Û ¼º ú f . Ë ÐÕ ª Ï þ
_ r] X ´ òÖ ¦ \ q K 4 ∼ 5C & ñ ¸ ß ¼ 9 Û ¼º ú f . Ë
ÐÕ ªÏ þ _ 6 £ x ² ú 5 Å q ¸ 8 É r כ ` ¦ · ú à º e % 3 . s כ
Fig. 8. (a) Saturation intensity vs. MO concentrations, (b) maximum nonlinear refractive index change vs. MO concentrations.
É
r Û ¼º ú f . Ë ÐÕ ªÏ þ _ â Ä º f . Ë ÐÕ ªÏ þ _ è © I 3_ Ã
º" î \ _ K " f & ñ ÷ &t ë ß 7 ' f . Ë ÐÕ ªÏ þ É r © I 3_ à º
"
î r ç ß ÷ r ë ß m Ò o è ì r _ F C \ P 5 Å q ¸\ ¸ _ > r
l M :ë H s . Ò o è ì r _ F C \ P 5 Å q ¸ H Ò o è ì r \ ¦
·
¡
¸ ú Å Ò H B à Ôa Ë :Û ¼_ 7 á x À Ó, $ í | 9 x 9 0 l x ¸\ % ò ¾ Ó` ¦ ~ Ã Î Ü
¼ 9 : r ½ ¨\ " f H 7 ' f . Ë ÐÕ ªÏ þ è ü < ' aº ) a © I 3 _ à º" î r ç ß H Ò o è ì r _ F C \ P 5 Å q ¸ í < Ê÷ &# Q e
H ½ Ós .
Fig. 8(a) H í oy © ¸ü < Ò o è 0 l x ¸ü <_ ' a > \ ¦ Ð# Å Ò
¦ e . í oy © ¸ I s ü < MO 0 l x ¸ H ì ø Íq Y V ' a > \ e Ü ¼ 9 δn É r f . Ë ÐÕ ªÏ þ _ 7 á x À Ó\ © ' a\ O s Ò o è 0 l x ¸ü < q Y V
'
a > \ e 6 £ §` ¦ Fig. 8(b) \ " f · ú Ã º e . í oy © ¸
| 9 Ã º2 ¤ ¢ ¸ H Ò o è 0 l x ¸ 7 £ x ½ + ÉÃ º2 ¤ þ j@ / q + þ A Ï ã J ] X
Ò ¦ o & t > H d` ¦ · ú Ã º e % 3 . s כ É r 7 ' f . Ë
ÐÕ ªÏ þ _ â Ä º Ò o è 0 l x ¸ 7 £ x < Ê\ 4 ¤Ï ã J] X s 7 £ x
< Ê` ¦ _ p ô Ç .
IV. + s Ç Â ] Ø
MO _ 0 l x ¸\ ] j ) a MO/PVA ¦ì r ~ à Ì} ` ¦ s
6 x # l 2 ¤F g _ ¼ # F g ~ ½ Ó ¾ Ó\ É r Û ¼º ú f . Ë ÐÕ ªÏ þ õ
7 ' f . Ë ÐÕ ªÏ þ _ z ´r ç ß r] X ´ òÖ ¦` ¦ 8 £ ¤& ñ % i ¦ 3ï r 0
A> ¸+ þ A\ " f É Òo \ / å L Ã º > hü < stretched-exponential
< ÊÃ º\ ¦ s 6 x # % 3 # Q r] X ´ òÖ ¦ s : rd Ü ¼ Ð z ´+ « > õ
\ ¦ & ñ | ¾ Ó& h Ü ¼ Ð [ O " î ½ + É Ã º e % 3 . r Ð 3 x ? /l ÐÂ Ò' q
+ þ A F g < Æ : £ ¤$ í © à º\ ¦ % 3 ` ¦ à º e % 3 Ü ¼ 9 stretched- exponential < Êà º\ ¦ ¸{ 9 < ÊÜ ¼ Ð+ l > r _ s : r \ " f Â Ò 7
á ¤Ù þ ¡~ & h ` ¦ > h # ´ òõ & h Ü ¼ Ð ì r$ 3 ½ + É Ã º e % 3 . ¿ º
t F g < Æ& h è ~ ½ ÓZ O Ü ¼ РÒ' f . Ë ÐÕ ªÏ þ _ 1 l x& h ì ø Í6 £ x` ¦ ì
r$ 3 ô Ç õ , Û ¼º ú f . Ë ÐÕ ªÏ þ _ 1 l x& h ì ø Í6 £ x 5 Å q ¸ Ø Ô Ù
¼ Ð z ´r ç ß f . Ë ÐÕ ªA x ½ ¨\ & h ½ + Ë 9 7 ' f . Ë ÐÕ ª Ï þ
É r © r ç ß _ B j ¸o t 5 Å q r ç ß õ Z } É r r] X ´ òÖ ¦ 1 p x _
© & h ` ¦ s 6 x # F g B j ¸o ì r _ ½ ¨\ & h ½ + Ë < Ê` ¦ · ú Ã
º e % 3 .
P
c p 8 ý ò k >
: r ½ ¨ H 2006¸ ¸ ½ ¨ ¸ § t " é ¶ Ü ¼ Ð Ã º' % i Ü ¼ 9 s
\ y × ¼w n m .
Y
c p w à U Ø ô
[1] Y. Silberberg and I. Bar-Joseph, IEEE J. Quantum
Electron. QE-17, 1967 (1981).
[2] Y. Q. Yang, H. S. Fei, Z. Q. Wei, Q. G. Yang, G. J.
Shun and L. Han, Optics Comm. 123, 189 (1996).
[3] C. H. Kwak, W. Y. Hwang, J. S. Jeong, H. H. Suh and E. H. Lee, Appl. Opt. 33, 3189 (1994).
[4] Z. Sekkat and W. Knoll, J. Opt. Soc. Am. B. 12, 1855 (1995).
[5] Sh. D. Kakichashvili, Sov. J. Quantum Electron. 13, 1317 (1983).
[6] R. A. Lessard and J. J. A. Couture, Mol. Cryst. Liq.
Cryst. 183, 451 (1990).
[7] T. Huang and K. H. Wagner, Appl. Opt. 33, 7634 (1994).
[8] T. Todorov, L. Nikolova and N. Tomova and V.
Dragostinova, IEEE J. Quantum Electron. QE-22, 1262 (1985).
[9] L. Nikolova and T. Todorov, Opt. Acta. 31, 579 (1984).
[10] C. H. Kwak, SAE MULLI 37, 153 (1997).
[11] S. Y. Park, S. H. Kim, Trends in Metals & Materials Engineering 15(4), 5 (2002).
[12] H. R. Yang, E. J. Kim, S. J. Lee, G. Y. Kim, J. H.
Yi and C. H. Kwak, Sae Mulli 5, 424 (2005).
[13] H. L. Fragnito, S. F. Pereira and A. Kiel, J. Opt.
Soc. Am. B 8, 1309 (1987).
[14] H. Kogelnik, Bell Syt. Tech. J. 48, 2909 (1969).
Measurements of the Diffraction Efficiency of Scalar and Vector Holograms in Azo-Dye-Doped PVA Films
Hye Ri Yang, Eun Ju Kim, Gun Yeup Kim, Sun Young Park and Chong Hoon Kwak ∗ Department of Physics, Yeungnam University, Gyeongsan 712-749
(Received 10 November 2006)
We fabricated azo-dye-doped poly vinyl alcohol (PVA) films for various concentrations of dye and measured the real-time diffraction efficiencies of scalar and vector holograms for holographic grating formations and grating erasures. Analytic expressions for the transient behaviors of the diffraction efficiency in the azo-dye-doped PVA film were derived by adopting the Fourier expansion method based on the rate equations of three-level system with stretched-exponential kinetics. We also compared the differences in the hologram formation dynamics between scalar and vector holograms.
PACS numbers: 42.65, 42.70.N, 78.20.C
Keywords: Azo dye, MO/PVA thin film, Scalar hologram, Vector hologram, Polarization hologram, Diffraction efficiency, Photoisomerization, Photoinduced anisotropy, Photoinduced birefringence, Stretched- exponential function, Nonlinear refractive index
∗
