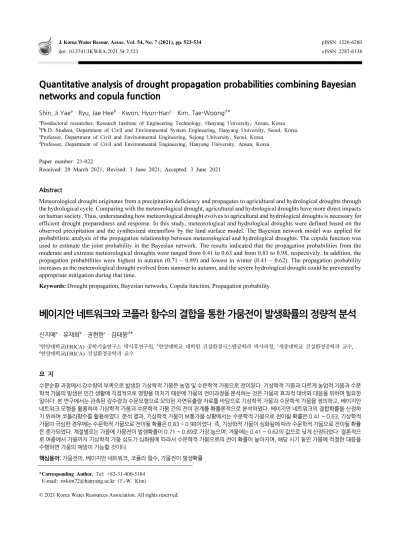

(1)J. Korea Water Resour. Assoc. Vol. 54, No. 7 (2021), pp. 523-534. pISSN 1226-6280. doi: 10.3741/JKWRA.2021.54.7.523. eISSN 2287-6138. Quantitative analysis of drought propagation probabilities combining Bayesian networks and copula function Shin, Ji YaeaㆍRyu, Jae HeebㆍKwon, Hyun-HancㆍKim, Tae-Woongd* a. Postdoctoral researcher, Research Institute of Engineering Technology, Hanyang University, Ansan, Korea Ph.D. Student, Department of Civil and Environmental System Engineering, Hanyang University, Seoul, Korea c Professor, Department of Civil and Environmental Engineering, Sejong University, Seoul, Korea d Professor, Department of Civil and Environmental Engineering, Hanyang University, Ansan, Korea b. Paper number: 21-022 Received: 20 March 2021; Revised: 3 June 2021; Accepted: 3 June 2021. Abstract Meteorological drought originates from a precipitation deficiency and propagates to agricultural and hydrological droughts through the hydrological cycle. Comparing with the meteorological drought, agricultural and hydrological droughts have more direct impacts on human society. Thus, understanding how meteorological drought evolves to agricultural and hydrological droughts is necessary for efficient drought preparedness and response. In this study, meteorological and hydrological droughts were defined based on the observed precipitation and the synthesized streamflow by the land surface model. The Bayesian network model was applied for probabilistic analysis of the propagation relationship between meteorological and hydrological droughts. The copula function was used to estimate the joint probability in the Bayesian network. The results indicated that the propagation probabilities from the moderate and extreme meteorological droughts were ranged from 0.41 to 0.63 and from 0.83 to 0.98, respectively. In addition, the propagation probabilities were highest in autumn (0.71 ~ 0.89) and lowest in winter (0.41 ~ 0.62). The propagation probability increases as the meteorological drought evolved from summer to autumn, and the severe hydrological drought could be prevented by appropriate mitigation during that time. Keywords: Drought propagation, Bayesian networks, Copula function, Propagation probability. 베이지안 네트워크와 코플라 함수의 결합을 통한 가뭄전이 발생확률의 정량적 분석 신지예aㆍ유재희bㆍ권현한cㆍ김태웅d* a. 한양대학교(ERICA) 공학기술연구소 박사후연구원, b한양대학교 대학원 건설환경시스템공학과 박사과정, c세종대학교 건설환경공학과 교수, 한양대학교(ERICA) 건설환경공학과 교수. d. 요 지 수문순환 과정에서 강수량의 부족으로 발생된 기상학적 가뭄은 농업 및 수문학적 가뭄으로 전이된다. 기상학적 가뭄과 다르게 농업적 가뭄과 수문 학적 가뭄의 발생은 인간 생활에 직접적으로 영향을 미치기 때문에 가뭄의 전이과정을 분석하는 것은 가뭄의 효과적 대비와 대응을 위하여 필요한 일이다. 본 연구에서는 관측된 강수량과 수문모형으로 모의된 자연유출량 자료를 바탕으로 기상학적 가뭄과 수문학적 가뭄을 정의하고, 베이지안 네트워크 모형을 활용하여 기상학적 가뭄과 수문학적 가뭄 간의 전이 관계를 확률론적으로 분석하였다. 베이지안 네트워크의 결합확률을 산정하 기 위하여 코플라함수를 활용하였다. 분석 결과, 기상학적 가뭄이 보통가뭄 상황에서는 수문학적 가뭄으로 전이될 확률은 0.41 ~ 0.63, 기상학적 가뭄이 극심한 경우에는 수문학적 가뭄으로 전이될 확률은 0.83 ~ 0.98이었다. 즉, 기상학적 가뭄이 심화됨에 따라 수문학적 가뭄으로 전이될 확률 은 증가되었다. 계절별로는 가을에 가뭄전이 발생확률이 0.71 ~ 0.89로 가장 높으며, 겨울에는 0.41 ~ 0.62의 값으로 낮게 산정되었다. 결론적으 로 여름에서 가을까지 기상학적 가뭄 심도가 심화됨에 따라서 수문학적 가뭄으로의 전이 확률이 높아지며, 해당 시기 동안 가뭄에 적절한 대응을 수행하면 가뭄의 예방이 가능할 것이다. 핵심용어: 가뭄전이, 베이지안 네트워크, 코플라 함수, 가뭄전이 발생확률 *Corresponding Author. Tel: +82-31-400-5184 E-mail: [email protected] (T.-W. Kim) © 2021 Korea Water Resources Association. All rights reserved..

(2) 524. J. Y. Shin et al. / Journal of Korea Water Resources Association 54(7) 523-534. 1. 서 론. 하지만, 가뭄지수들 사이에 존재하는 연관성을 분석하는 것만으로는 가뭄전이 관계를 명확히 설명할 수가 없다. 최근. 기상학적 가뭄은 장기간의 강수 부족을 비롯하여 높은 온도,. 에는 기상학적 가뭄과 농업적 가뭄 및 기상학적 가뭄과 수문. 강한 바람, 낮은 상대습도, 많은 일조량과 구름의 감소, 증발산. 학적 가뭄 사이의 확률론적 관계를 도출하기 위한 연구가 수. 량의 증가 등에 의해서 발생된다. 기상학적 가뭄이 지속되면. 행되고 있다. Shin et al. (2018)은 조건부 확률을 활용하여 기. 토양 수분이 감소하고, 식생에 영향을 미치면서 농업적 가뭄이. 상학적 가뭄에서 수문학적 가뭄으로의 가뭄전이 발생확률을. 발생한다. 이어서, 하천유출량이 감소되고, 댐, 저수지 그리고. 산정하는 방안을 제시하였으며, Sattar et al. (2019)은 베이지. 지하수 등의 가용수자원이 감소하여 수문학적 가뭄이 발생된. 안 네트워크를 활용하여 가뭄 강도와 지체시간 사이의 확률론. 다. 이와 같이 수문순환과정을 따라 가뭄이 순차적으로 발생하. 적 관계를, Jehanzaib et al. (2020)은 기상학적 가뭄과 수문학. 는 과정을 가뭄전이(drought propagation)라고 한다. 이러한. 적 가뭄 사이의 심도별 가뭄전이 발생확률을 산정하였다. Guo. 가뭄전이는 주로 시간의 경과에 따라 기상학적 가뭄에서 수문. et al. (2020)은 베이지안 네트워크를 기반의 조건부 확률로. 학적 가뭄으로 발달하는 가뭄현상이 공간적으로 이동 및 확장. 가뭄전이 관계를 분석한 바 있다.. 하는 현상을 의미하기도 한다(Joseph et al., 2009).. 본 연구에서는 기상학적 가뭄을 수문학적 가뭄에 영향을. 가뭄전이 현상에 대한 연구는 주로 여러 가지 수문기상 인. 미치는 인자로 가정하고 베이지안 네트워크를 활용하여 가뭄. 자들의 시계열을 비교하여 가뭄전이 현상을 확인하고, 가뭄. 전이 관계를 조건부 확률을 이용하여 정략적으로 분석하였. 의 발생양상에 따라 가뭄전이 패턴을 분석하는 것이었다. 다. 여기서, 베이지안 네트워크의 결합확률을 비교적 간단히. (Peter, 2003; Van Loon et al., 2011; Van Loon and Van Lane,. 산정하기 위하여 코플라(copula) 함수를 활용하였다. 특히,. 2012; Zhao et al., 2014). 예를 들어, Peter (2003)은 영국의. 가뭄전이의 분석 과정에서 수문학적 반응시간의 시공간적 변. Pang 지점의 강우, 토양수분, 지하수 수위, 하천유량 시계열의. 화를 추적하기 위해서 주단위의 가뭄지수를 활용하였다. 또. 비교를 통하여 가뭄이 발생하는 계절 및 발생 원인에 따라서. 한, 계절별 가뭄전이 발생확률을 비교함으로써 가뭄 모니터. 4가지 상황(일반적인 여름 가뭄, 겨울철 적은 강우의 영향으. 링을 집중해야하는 기간을 도출하였다.. 로 발생되는 여름 가뭄, 단기간 강우 부족으로 발생된 가뭄, 장기간 약한 강우 부족으로 서서히 발생되는 가뭄)으로 나누 어 가뭄전이가 발생함을 확인하였다. 서로 다른 종류의 가뭄 지수들을 대상으로 수행된 연구들에서는 상관계수, 자기상 관계수, 그리고 교차 웨이블렛 등의 분석을 통하여 서로 다른 종류의 가뭄 발생에는 시·공간적인 연관성이 있다는 것이 확 인되었다(Zhai et al., 2010; Wong et al., 2013; Haslinger et. 2. 대상 유역 및 자료 본 연구의 대상지역은 한강유역으로 29개의 중권역(북한지 역 제외)으로 구성되어 있다(Fig. 1). 유역면적은 26,355 km2. al., 2014; Thomas et al., 2015; Zhu et al., 2016). 예를 들어, Haslinger et al. (2014)은 네 종류의 기상학적 가뭄지수(Standardized Precipitation Index (SPI), Standardized Precipitation Evapotranspiration Index (SPEI), Z-index and self-calibrating Palmer Drought Severity Index (scPDSI))와 유량 사이의 상관 성 분석을 통하여, scPDSI와 유량은 건조기인 8월부터 10월까 지 높은 상관성을 가진다는 것을 확인하였다. Barker et al. (2016)은 다양한 시간규모의 SPI와 Standardized Streamflow Index (SSI)를 활용하여 기상학적 가뭄과 수문학적 가뭄 간의 상관성 분석을 수행하였다. 그 결과 기상학적 가뭄과 수문 학적 가뭄 사이에는 서로 연관성이 있으며, 가뭄전이 현상은 기후와 유역에 영향을 받는다는 것을 확인하였다. Huang et al. (2017)은 다양한 시간규모의 SPI와 SSI에 대한 교차 웨이블렛 변환 분석을 통하여, 6개월 SPI와 SSI 사이에는 장·단기 시간 규모에서 양의 상관관계를 가진다는 것을 확인하였다.. Fig. 1. The study are of Han River basin in South Korea.

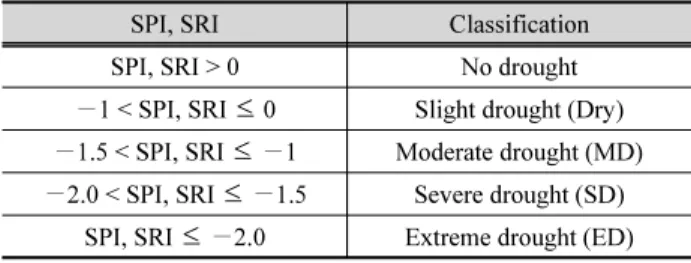

(3) 525. J. Y. Shin et al. / Journal of Korea Water Resources Association 54(7) 523-534. (임진강 유역 제외)이며, 유로연장은 481.7 km으로 전 국토면 적의 약 23%를 차지한다. 연평균 강수량은 약 1,348 mm (2006년 ~ 2015년 기준)이다. 본 연구에서는 1973년부터 2015년까지 기상청 종관기상. Table 1. Drought condition based on the SPI and SRI. SPI, SRI. Classification. SPI, SRI > 0. No drought. −1 < SPI, SRI ≤ 0. Slight drought (Dry). 관측장비 및 자동기상관측장비로 관측된 지점 강수자료를. −1.5 < SPI, SRI ≤ −1. Moderate drought (MD). Thiessen 가중법을 적용하여 유역 평균강수량을 산정하였다.. −2.0 < SPI, SRI ≤ −1.5. Severe drought (SD). 또한, 자연유출량의 경우, 기존 수자원장기종합계획에서 활. SPI, SRI ≤ −2.0. Extreme drought (ED). 용된 집중형 강우-유출 모형인 Tank 모형으로 산정된 유출량 을 활용하였다.. 일반적으로 가뭄지수가 -1.0 이하인 경우부터 가뭄상황으 로 판단하나(McKee et al., 1993; Wu et al., 2017), 본 연구에서 는 -1.0에서 0 사이의 건조상태(약한가뭄)을 추가적으로 고려. 3. 연구방법. 하여 Table 1과 같이 가뭄 심도를 구분하였다. 대부분의 가뭄. 3.1 기상학적 및 수문학적 가뭄지수. 는 가뭄전이현상을 명확하게 구분할 수 없다. 따라서 본 연구. 우리나라는 기상청에서 신뢰성 높은 장기간의 강수 자료 를 제공하기 때문에, 기상학적 가뭄 분석에는 주로 SPI를 활용. 관련 연구는 월 단위로 분석을 하지만, 월 단위의 시간규모로 에서는 주 단위로 SPI와 SRI를 산정하여 분석을 수행하였다.. 한다. 하지만, 농업 및 수문학적 가뭄에 대한 상황을 판단할. 3.2 베이지안 네트워크를 활용한 가뭄전이 발생확률 산정. 수 있는 신뢰성 있는 장기간의 관측자료가 충분하지 않기 때. 수문순환 과정에 의하여 기상학적 가뭄이 지속되면 수문. 문에 관측자료를 기반으로 가뭄 전이를 판단하는 것은 쉽지. 학적 가뭄의 발생으로 연결될 수 있다. 따라서 기상학적 가뭄. 않다. 이와 같은 상황은 외국에서도 비슷하며, 주로 수문모형. 정보를 바탕으로 수문학적 가뭄에 대한 조기경보 및 예측이. 으로 생산되는 수문기상자료를 활용하여 가뭄전이 관계를 파. 가능하다. 그러나, 수문기상 인자들의 비선형적인 상관관계. 악하고 있다(Van Loon, 2015). 따라서 본 연구에서는 장기간. 는 기상학적 가뭄과 수문학적 가뭄 간의 관계 역시 비선형적. 의 수문학적 가뭄지수를 산정하기 위하여 Tank 모형으로 산. 대응 관계를 가지게 하고(Konapala and Mishra, 2020), 수문. 출된 자연유량 모의자료를 활용하여 Standardized Runoff. 학적 가뭄으로의 전이 과정은 기후 및 유역의 영향을 크게 받. Index (SRI)를 산정하였다.. 기 때문에(Van Loon and Van Lanen, 2012) 가뭄전이 관계를. SPI는 비교적 간단한 계산과정, 다중 시간규모, 표준화 및. 명확하게 도출하는 것은 쉽지 않다.. 유연성 등의 장점이 있기 때문에 가뭄분석에 널리 사용되고. 이에 따라 본 연구에서는 기상학적 가뭄과 수문학적 가뭄. 있다(McKee et al., 1993; Vicente- Serrano et al., 2010; Zhu. 의 관계를 베이지안 네트워크를 활용하여 간단한 모형으로. et al., 2019). SPI의 계산 과정은 다음과 같다.. 도식화하고, 이를 바탕으로 가뭄전이 발생확률을 조건부 확 률로 산정하였다. 또한, 조건부 확률 계산을 위한 결합확률의. 1) 시간규모에 따라서 강수자료를 누적시킨다.. 계산을 기존의 베이지안 네트워크 추론 알고리즘보다 쉽게. 2) 누적 강수자료에 대한 확률분포모형을 선정하고 매개. 접근하기 위하여 코플라 함수를 활용하였다. 본 연구에서 수. 변수를 추정한다.. 행된 가뭄전이 발생확률을 산정하는 과정은 Fig. 2와 같다.. 3) 적용된 확률분포함수를 표준정규분포로 변환하여 표 준화된 가뭄지수를 생산한다.. 3.2.1 베이지안 네트워크. 베이지안 네트워크는 베이즈 정리와 그래프 이론을 결합한 이러한 과정은 강수량 이외에도 다른 수문변수에 적용할. 확률모형이다(Pearl, 1988). 베이지안 네트워크의 노드(node). 수 있다. 예를 들어, 유출량에 적용하여 SRI를, 토양수분에 적. 는 확률변수를 나타내며, 노드간의 관계를 표현하는 호(arc)는. 용하여 Standardized Soil moisture Index를 산정할 수 있다. 인과 관계를 나타낸다. 서로 연결된 노드의 인과 관계는 Eq. (1). (Barker et al., 2016; Vicente-Serrano et al., 2010). 본 연구에. 과 같은 베이즈 정리를 바탕으로 분석된다(Pearl, 1988; Shi. 서는 SPI는 감마분포함수를, SRI는 대수정규분포함수를 적. et al., 2020).. 용하였으며, 매개변수는 최우도법으로 추정하였다..

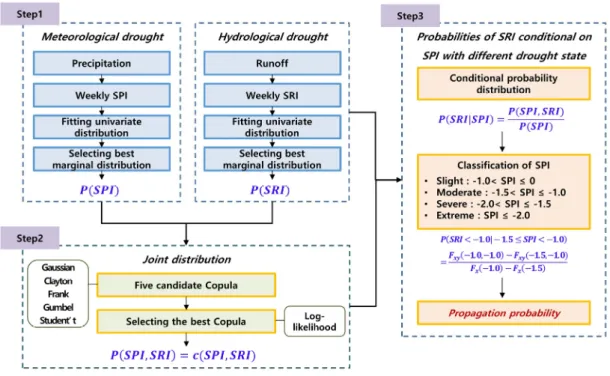

(4) 526. J. Y. Shin et al. / Journal of Korea Water Resources Association 54(7) 523-534. Fig. 2. A schematic framework of the calculation of drought propagation probability. (a) Converging connection. (b) Diverging connection. (c) Serial connection. Fig. 3. Three types of Bayesian networks.     ∣      . (1). 여기서, P(  )는 확률변수  의 사전확률이고, P(  |y)는 사후확 률로 y가 주어졌을 경우  의 조건부 확률이다. P(y|  )는  가 주어질 경우 y의 조건부 확률이다. P(y)는 y의 사전확률 또는 경계확률이라 하며, 정규화 상수가 된다. 확률변수 X, Y, Z가 있을 때, Fig. 3과 같이 세가지 종류(수렴 형, 분산형, 선형)로 베이지안 네트워크를 구성할 수 있다. 예 를 들어, 첫 번째 그림(Fig. 3(a))에서, X과 Z는 독립변수이고, Y는 두 변수 X과 Z에 직접적인 영향을 받는 종속변수이다. 세 변수 사이의 종속관계는 노드와 화살표로 표현된다. 수렴형, 분산형, 선형 베이지안 네트워크에서의 결합확률은 각각 Eqs. (2) ~ (4)와 같이 표현된다..   . (2).   . (3).   . (4). 3.2.2 코플라 함수. 본 연구에서는 베이지안 네트워크 내의 결합확률을 산정 하기 위하여 코플라 함수를 활용하였다. 코플라 함수는 임의 의 주변분포에서 나오는 두 개 이상의 변수를 연결하여 유연 한 결합확률을 추정할 수 있으며, 다변량 가뭄빈도분석에서 효과적인 도구로 널리 활용되고 있다(Shiau, 2006; Song and Singh, 2010; Hao and Singh, 2015; Salvadori and De Michele, 2015). X와 Y에 대한 시계열이 존재할 때, [0 1]에서 균일하게.

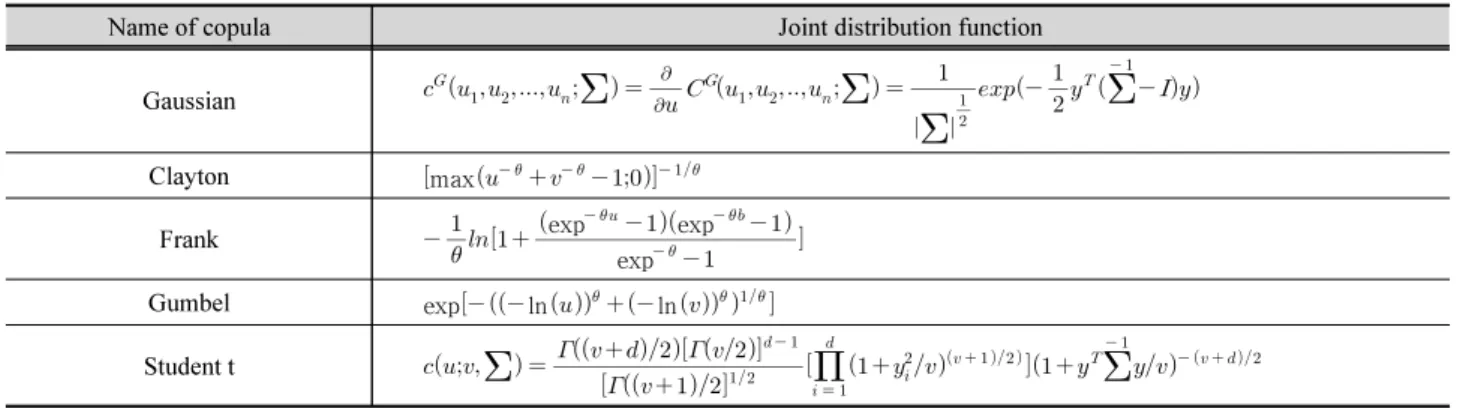

(5) 527. J. Y. Shin et al. / Journal of Korea Water Resources Association 54(7) 523-534. Table 2. Copula functions used in this study. Name of copula. Joint distribution function .     . Gaussian.     . Clayton. max       . Frank. .    . . . .            . . exp   exp            exp   . Gumbel. exp  ln   ln  . Student t. .     . .             . .  .     .   . . .    . 독립적인 변수가 분포되어 있다면, 결합분포   는 Eq. (5)와 같이 나타낼 수 있다.  ≤  ≤         . (5). 다양한 확률변수와 그에 부합하는 주변 확률분포를 기반 으로 코플라 함수를 통해 결합분포확률을 결정할 수 있다. 또 한, 각 변량이 강한 의존성을 지니고 있으면 보다 현실적인 모 형을 구축할 수 있다. Nelsen (2007)은 다양하고 간편한 확률분 포형에 적용하기 위해 5개의 코플라 함수를 제안하였으며, 각 각의 코플라 함수는 Table 2와 같다. Table 2에서 Archimedean 코플라에 속하는 Frank, Clayton, Gumbel 코플라는 수문학 적 빈도 분석에도 널리 활용되고 있다(Chen et al., 2015; Zscheischler and Seneviratne, 2017). 3.2.3 가뭄전이 발생확률. 수문순환과정에 의하여 대기, 지표수, 지하수는 서로 밀접 하게 연결되어 있다. 따라서, 대기에서 발생되는 기상학적 가 뭄, 토양에서 발생되는 농업적 가뭄, 지표수와 지하수에서 발 생하는 수문학적 가뭄 역시 서로 연관되어 있다. 선행 연구에 의하면 기상학적 가뭄에서 수문학적 가뭄으로 가뭄이 전이되 면서, 가뭄사상의 갯수는 감소하고 가뭄심도는 증가하는 경 향이 있다(Tallaksen et al., 2009; Van Loon and Van Lanen, 2012; Wong et al., 2013; Barker et al., 2016). 가뭄전이가 발 생되면서 나타나는 특성을 Van Loon (2015)은 4가지(풀링, 감쇠, 지체, 연장)로 제시하였다. 이러한 가뭄전이 특성은 Shin et al. (2018)이 국내 자료를 분석한 결과에서도 확인된. Fig. 4. Framework of Bayesian network for drought propagation. 인해 수문학적 가뭄으로 서서히 발달하는 가뭄, 평균 강수 발 생 상황이나 증발산으로 인해 수문학적 가뭄으로 전이되는 가뭄 등 다양한 상황으로 발생될 수 있다(Peter, 2003). 이 때문 에 본 연구에서는 강우 부족으로 발생되는 기상학적 가뭄이 선행된 이후 곧바로 발생되는 수문학적 가뭄으로 한정하여 가뭄전이 발생확률을 산정하였다. 기상학적 가뭄이 발생한 조건 아래 수문학적 가뭄이 발생 하는 전이 현상의 발생확률은 통계학적인 관점에서 Fig. 4와 같이 간단하게 베이지안 네트워크 모형으로 구현하는 것이 가능하다. 이때, 가뭄지수를 활용하여 각각의 확률변수 SPI (spi1, spi2, ..., spin)와 SRI (sri1, sri2, ..., srin)가 주어져 있을 때,  ≤  의 조건 아래  ≤  가 발생될 확률(  ≤  ≤  )은 Eq. (6)과 같이 표현될 수 있다. 본 연구에서. 는 Eq. (6)에 제시한 조건부 확률을 가뭄전이 발생확률로 정의 하고, 코플라 함수를 활용하여 산정하였다.  ≤   ≤   ≤  ≤     ≤       . (6). 바 있다. 수문학적 가뭄으로 전이가 발생하는 과정은 일반적인 강. 여기서, C는 코플라 함수에 대한 결합누적확률(joint cumulative. 수량 부족으로 인해 기상학적 가뭄에서 수문학적 가뭄으로. probability)이고,   와   는 각각 SPI와 SRI에 대. 즉각적으로 발달하는 현상 이외에도 장기간의 약한 강우로. 한 누적분포함수(cumulative distribution function, CDF)이다..

(6) 528. J. Y. Shin et al. / Journal of Korea Water Resources Association 54(7) 523-534. 일반적으로 가뭄 심도는 4단계(정상 및 습함, 보통, 심한,. 부 확률     는 Eq. (11)을 바탕으로 산정 가능. 극심한 가뭄)으로 구분되고 있으나, 본 연구에서는 Table 1과. 하며, 특정 임계값까지의 (    )는    . 같이 0 에서 -1.0 까지의 약한가뭄(건조상태)를 포함하여 5단. 곡선 아래 면적으로 산정될 수 있다.. 계로 구분하였다. 각각의 기상학적 가뭄 상태(Dry, MD, SD, ED)에서 수문학적 가뭄의 가뭄 상태(SRI < -1.0)로의 가뭄 전 이 발생확률은 Fang et al. (2019a, b)를 참고하여 Eqs. (7) ~ (10)과 같이 계산할 수 있다.. 4. 적용 및 연구 결과 4.1 가뭄 발생 특성.          ≤ . (7). 하여 주단위로 SPI와 SRI를 산정하였다. 강우누적기간은 기.     ≤          ≤                                 ≤ . 존 연구에서 계절 변화의 영향을 고려하여 3개월 가뭄지수를 활용한 것을 고려하여(Wu et al., 2017; Zhu et al., 2019; Chen et al., 2020), 12주(3개월) SPI와 SRI를 활용하였다. 예를 들어, (8).     ≤          ≤                                 ≤ . 본 연구에서는 가뭄전이 현상을 효과적으로 파악하기 위. 남한강상류 유역(1001 중권역)의 SPI와 SRI 시계열은 Fig. 5 와 같다. Fig. 5에서 색칠된 부분은 각각의 지수가 -1.0 이하로 내려갔을 경우이며, 붉은색에 가까울수록 가뭄이 심한 것이 다. Fig. 5에 의하면, SPI가 SRI 보다 가뭄사상의 갯수가 많다. SRI는 SPI보다 가뭄사상의 갯수가 적은 대신, 가뭄 심도가 큰 붉은색 부분이 길게, 즉 심도가 큰 가뭄이 장기간 발생한다는. (9).     ≤          ≤                       . 것을 확인할 수 있다. 남한강상류 유역의 경우, 전체 SPI 시계 열에서 일주(one week)의 단기 가뭄사상을 제외하고 추출된 기상학적 가뭄사상은 68개이며, 평균 지속기간은 5.16주(약 1.30달), 평균 심도는 -7.56으로 산정되었다. SRI 시계열을 활 용하여 추출된 수문학적 가뭄사상은 45개(일주의 단기 가뭄 사상을 제외)이며, 평균 지속기간은 8.18주(약 2달), 평균 심.      ≤ . (10). 도는 -12.23으로 산정되었다. 이러한 결과는 수문학적 가뭄 은 기상학적 가뭄보다 가뭄사상 수는 감소하고 가뭄 심도는.  ≤       ≤           . 증가하는 경향이 있다는 기존의 연구결과와 동일하다(Shin et al., 2018). 모형기반의 유출량으로 산정된 수문학적 가뭄 의 추가적인 검토를 위하여 국가수자원정보시스템(WAMIS). 이어서, 임의의 기상학적 가뭄 상태(예를 들어, SPI0 = -1.20) 로부터 수문학적 가뭄으로의 전이 발생확률은 Madadgar and Moradkhani (2013)과 Fang et al. (2019a, b)에서 제시한 수식 (Eq. (11))을 활용하여 산정할 수 있다.. 에서 제공하는 가뭄피해와 비교하였다. 국가수자원정보시 스템에 의하면 남한강상류 유역은 1994 ~ 1995, 2001 ~ 2002, 2008 ~ 2009, 2015년도 농작물피해, 제한급수와 같은 가뭄피 해가 발생한 바 있다. SPI와 SRI 역시, 해당 기간을 가뭄으로 표출하였다. 이와 같은 근거를 바탕으로 본 연구에서는 수문 학적 가뭄의 판단에 Tank 모형 기반의 유출량을 활용해도 무.         ∙  . 방하다는 것을 확인하였다.. (11). 4.2 가뭄전이 발생확률 산정 여기서,     는 코플라 함수의 확률밀도. 4.2.1 코플라 함수를 활용한 다변량 결합확률. 함수(probability density function, PDF),  와  는 각각. 베이지안 네트워크 모형을 기반으로 가뭄전이 발생확률을. SPI와 SRI의 PDF이다. 특정 기상학적 가뭄 조건에 대한 조건. 산정하기 위하여 코플라 함수를 활용하여 결합확률을 산정하.

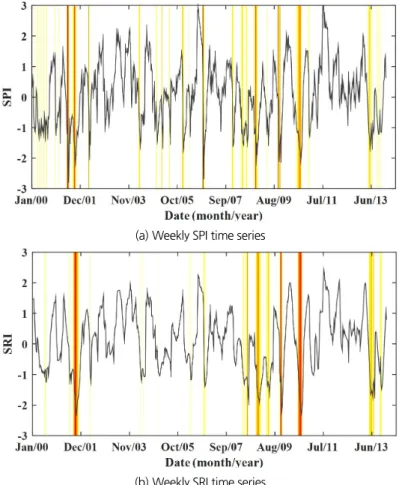

(7) J. Y. Shin et al. / Journal of Korea Water Resources Association 54(7) 523-534. 529. (a) Weekly SPI time series. (b) Weekly SRI time series Fig. 5. Weekly SPI and SRI time series (for example, 1001 sub-basin). Fig. 6. Theoretical PDFs for the SPI and SRI (for example, 1001 sub-basin). 였다. 결합확률분포함수의 산정에 앞서 SPI와 SRI 가뭄시계. 강상류 유역의 SPI와 SRI의 확률밀도함수를 도시한 것이다.. 열 자료를 활용하여 주변분포확률함수를 산정하였다. 본 연구. 결합확률을 산정하기 위하여 5가지의 코플라 함수(Normal,. 에서는 다양한 확률분포(Gumbel, GEV, Normal, Logistic and. Clayton, Frank, Gumbel, student’t copula)의 매개변수를 최. Gamma)에 대하여 K-S (Kolmogorov-Smirnov) 검정을 통하. 우도법으로 추정하였다. 또한 최적의 코플라 함수를 선정하. 여 중권역별로 최적의 확률분포를 선정하였다. 대부분의 지. 기 위하여 Log-likelihood를 활용하였다. Log-likelihood는. 역에서 정규분포가 최적 분포함수로 선정되었으며, 이는 SPI. 다양한 함수 중에서 적합성이 높은 함수를 선정하기 위해서. 와 SRI가 정규화 과정을 거친 것이기 때문이다. Fig. 6은 남한. 사용되며, 큰 값으로 산정되는 코플라 함수가 최적 함수로 선.

(8) 530. J. Y. Shin et al. / Journal of Korea Water Resources Association 54(7) 523-534. 택된다. 본 연구에서는 대부분의 유역에서 Gumbel 코플라가. 기상학적 가뭄의 단계가 심화될수록 수문학적 가뭄으로의 전. 최대우도를 가짐으로써 최적의 코플라 함수로 선정되었다.. 이 발생확률이 증가하는 것으로 나타났다. 극심한 가뭄에서 가뭄전이 발생확률이 높았던 5개 중권역(1006, 1014, 1021, 1023, 1302, 1303)은 보통, 심한 가뭄에서도 모두 동일하게 가. 4.2.2 가뭄심도별 가뭄전이 발생확률. 본 연구에서는 가뭄전이 발생확률을 산정하기 위하여. 뭄전이 발생확률이 높은 중권역으로 나타났으나, 약한 가뭄에. Table 1에서 구분된 기상학적 가뭄 상태에서 수문학적 가뭄. 서는 가뭄전이 발생확률이 낮은 것으로 확인되었다. 반면에. 상태(SRI < -1.0)으로의 전이 발생확률을 산정하였다. Eqs. (7). 약한 가뭄에서의 가뭄전이 발생확률이 가장 높은 5개 중권역. ~ (10)을 활용하여 산정된 가뭄 심도별 가뭄전이 발생확률은. (1010, 1011, 1012, 1015, 1017)은 보통, 심한, 극심한 가뭄 상. Table 3과 같다. Table 3에서 가뭄전이 발생확률은 기상학적. 태에서 가뭄전이 발생확률이 낮게 산정되는 경향이 나타났다.. 가뭄의 약한가뭄(건조상태) (Dry, -1 < SPI ≤ 0)에서는 0.096 ~ 0.163, 보통가뭄(MD, -1.5 < SPI ≤ -1)에서는 0.413 ~ 0.633,. 4.2.3 가뭄전이 발생확률 분포. 심한가뭄(SD,−2.0 < SPI ≤ -1.5)에서는 0.643 ~ 0.919, 극심. 기상학적 가뭄의 가뭄단계가 아닌, 특정 기상학적 가뭄지. 한 가뭄(ED, SPI ≤ -2.0)에서는 0.825 ~ 0.983으로 계산되어,. 수 값에 따른 수문학적 가뭄으로의 전이 발생확률을 Eq. (11). Table 3. Propagation probabilities of different classes SPI into SRI. Sub basin. Dry. MD. SD. ED. Sub basin. Dry. MD. SD. ED. 1001. 0.144. 0.532. 0.768. 0.908. 1016. 0.152. 0.515. 0.740. 0.886. 1002. 0.147. 0.526. 0.758. 0.901. 1017. 0.159. 0.500. 0.713. 0.863. 1003. 0.146. 0.528. 0.762. 0.903. 1018. 0.155. 0.509. 0.729. 0.877. 1004. 0.151. 0.518. 0.744. 0.890. 1019. 0.151. 0.519. 0.746. 0.891. 1005. 0.151. 0.518. 0.744. 0.889. 1020. 0.114. 0.413. 0.643. 0.825. 1006. 0.096. 0.633. 0.919. 0.983. 1021. 0.132. 0.566. 0.818. 0.941. 1007. 0.151. 0.517. 0.743. 0.889. 1022. 0.151. 0.518. 0.745. 0.890. 1008. 0.153. 0.513. 0.737. 0.883. 1023. 0.140. 0.545. 0.787. 0.921. 1009. 0.154. 0.510. 0.730. 0.878. 1024. 0.147. 0.528. 0.761. 0.903. 1010. 0.159. 0.497. 0.710. 0.861. 1101. 0.149. 0.524. 0.754. 0.897. 1011. 0.163. 0.541. 0.762. 0.898. 1201. 0.153. 0.514. 0.738. 0.885. 1012. 0.159. 0.495. 0.707. 0.858. 1202. 0.143. 0.538. 0.776. 0.914. 1013. 0.154. 0.511. 0.733. 0.880. 1301. 0.151. 0.516. 0.742. 0.888. 1014. 0.116. 0.557. 0.839. 0.941. 1302. 0.137. 0.557. 0.803. 0.931. 1015. 0.160. 0.495. 0.706. 0.857. 1303. 0.140. 0.541. 0.783. 0.919. Fig. 7. The probabilities of drought proagation for specific SPI values (for example, 1001 sub-basin).

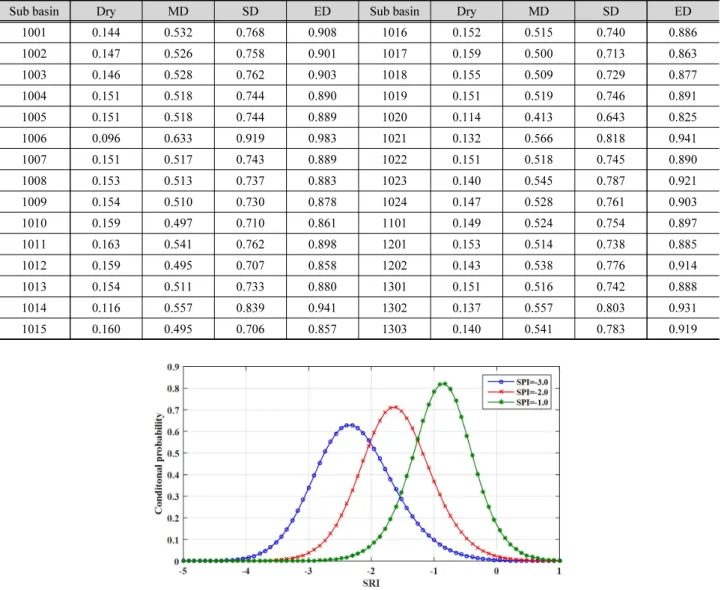

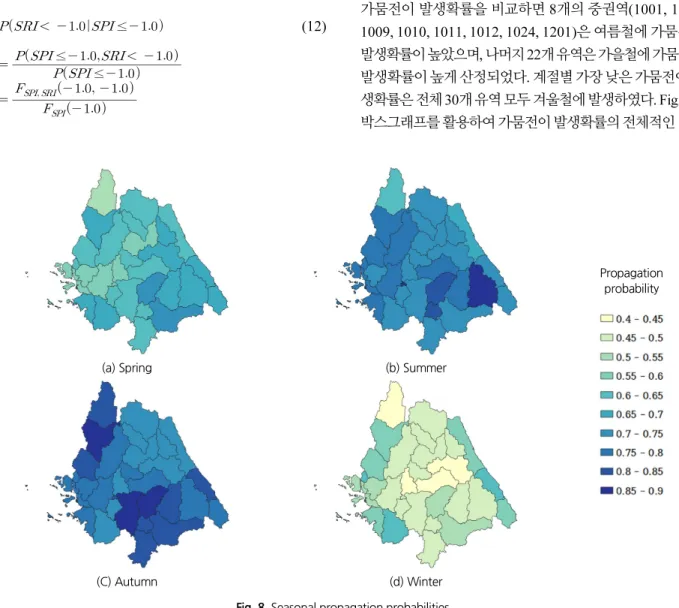

(9) 531. J. Y. Shin et al. / Journal of Korea Water Resources Association 54(7) 523-534. 을 활용하여 산정하였다. 예를 들어, 기상학적 가뭄지수 SPI. 이어서, 산정된 계절별 가뭄전이 발생확률의 공간적 분포. 값이 -2.0일 경우, 가뭄전이 발생확률을 산정하면 Fig. 7과 같. 를 Fig. 8에 제시하였다. 전이 발생확률의 분포를 살펴보면, 봄. 이 확률분포로 표현할 수 있다. Fig. 7은 SPI가 -3.0, -2.0, -1.0. 에는 0.54 ~ 0.72, 여름에는 0.63 ~ 0.88, 가을에는 0.71 ~ 0.89,. 인 경우의 조건부 확률분포 즉, 가뭄전이 발생확률 곡선을 나. 겨울철에는 0.41 ~ 0.62의 값의 범위를 가지는 것으로 나타났. 타낸 것으로, SPI 값이 작아질수록 조건부 PDF는 분산이 증가. 다. 이를 바탕으로 여름과 가을에는 발생된 기상학적 가뭄의. 하면서 왼쪽으로 이동하는 경향이 있다. 즉, 기상학적 가뭄 심. 약 75% 정도의 가뭄이 수문학적 가뭄으로 전이된다는 것을 예. 도가 클수록(마이너스 값이 커질수록) 수문학적 가뭄 역시 심. 상할 수 있다. 계절별로 가뭄전이 확률이 높은 유역은 봄, 여름,. 도가 큰 가뭄으로의 전이 발생확률이 증가한다는 것을 알 수. 가을, 겨울 순서대로, 1003, 1017, 1006, 1024 유역이다. 1006. 있다. Fig. 7에서 조건부 확률 곡선 아래의 면적을 계산하면. 유역의 경우, 모든 계절에서 상위 10위에 속하는 가뭄전이 발. 수문학적 가뭄 단계별 전이 발생확률 산정이 가능하다.. 생확률이 산정되었으므로, 기상학적 가뭄 발생 시 수문학적 가뭄으로의 전이발생 가능성이 높은 지역으로 기상학적 가뭄. 4.3 계절별 가뭄전이 발생확률 비교. 이 발생될 경우 우선적으로 가뭄대응이 필요하다. 1002, 1021,. 계절별 기상학적 가뭄에서 수문학적 가뭄으로의 이동 특 성을 살펴보기 위하여 Eq. (12)의 조건부 확률 산정식을 활용 하여 계절별로 가뭄전이 발생확률을 산정하였다.      ≤   ≤       ≤           . 1023, 1302 유역은 3개의 계절에서 가뭄전이 발생확률이 높 게 발생되는 경향이 확인되었으며, 해당 유역은 1006 유역 다 음으로 가뭄대응 이루어져야 한다. 이어서, 여름과 가을철의. (12). 가뭄전이 발생확률을 비교하면 8개의 중권역(1001, 1008, 1009, 1010, 1011, 1012, 1024, 1201)은 여름철에 가뭄전이 발생확률이 높았으며, 나머지 22개 유역은 가을철에 가뭄전이 발생확률이 높게 산정되었다. 계절별 가장 낮은 가뭄전이 발 생확률은 전체 30개 유역 모두 겨울철에 발생하였다. Fig. 9의 박스그래프를 활용하여 가뭄전이 발생확률의 전체적인 경향. Propagation probability. (a) Spring. (b) Summer. (C) Autumn. (d) Winter Fig. 8. Seasonal propagation probabilities.

(10) 532. J. Y. Shin et al. / Journal of Korea Water Resources Association 54(7) 523-534. Fig. 9. Box-plots of the seasonal propagation probabilities. (a) 1001 sub-basin. (b) 1010 sub-basin Fig. 10. Comparison of the seasonal SPI and SRI. 성을 결과를 비교하면, 봄부터 서서히 증가하다가 가을에 기. 조금 더 큰 편이며, 겨울철의 경우는 여름과 가을과 비교하여. 상학적 가뭄에서 수문학적 가뭄으로의 가뭄전이 발생확률이. 확연하게 적다는 것을 확인할 수 있다. 이는 계절별 가뭄전이. 가장 높아지며, 겨울철에 가장 낮아진다.. 발생확률과 유사한 변화양상을 나타내는 것이다. 해당 결과. 겨울철 가뭄 전이확률이 낮은 원인을 확인하기 위하여 남. 를 바탕으로, 겨울철 수문학적 가뭄의 발생확률이 낮기 때문. 한강상류 유역(Fig. 10(a))과 춘천댐 유역(Fig. 10(b))의 SPI. 에 기상학적 가뭄에서 수문학적 가뭄의 전이 발생확률도 다른. 와 SRI를 계절별로 박스그래프를 작성하였다. SPI의 경우. 계절에 비하여 낮게 산정된 것으로 추정할 수 있다. 계절별 가. -1.0 이하의 값은 계절별로 약간씩 차이가 있으나 두드러진. 뭄전이 발생확률 결과를 바탕으로 한강 중권역의 경우 여름철. 차이는 보이지 않는다. SRI는 SPI과 비교하여 계절별 차이가. 과 가을철에 기상학적 가뭄이 발생될 경우, 수문학적 가뭄으.

(11) J. Y. Shin et al. / Journal of Korea Water Resources Association 54(7) 523-534. 533. 로 발전될 가능성이 높으며, 해당 기간 동안은 가뭄 모니터링. 세 종류의 가뭄에 대한 전이 발생확률 산정이 가능할 것으로. 을 보다 철저히 수행해야 한다.. 판단된다. 가뭄들 사이의 관계 도출은 효과적인 가뭄 관리를 위하여 지속적으로 수행되어야 하며, 해당 연구 결과들은 앞 으로 발생할 수 있는 대규모의 가뭄에 적극적으로 대응할 수. 5. 결 론. 있는 자료로 활용될 수 있을 것이다.. 기상학적 가뭄은 강수의 부족으로 정의할 수 있으나, 수문 학적 가뭄은 여러 가지 요인에 의해 복합적으로 발생하는 현상 이다. 기상학적 가뭄과 수문학적 가뭄 사이의 관계를 단순한 상관관계를 이용하여 분석하는 것은 한계가 있다. 이에 따라 본 연구에서는 기상학적 가뭄을 수문학적 가뭄 발생의 선행 조. 감사의 글 본 연구는 한국연구재단(NRF-2019R1I1A1A01059865) 의 지원으로 수행되었습니다.. 건으로 판단하여, 두 가뭄 사이의 전이관계를 베이지안 네트워 크를 활용하여 분석하였다. 베이지안 네트워크는 복잡한 관계 를 가지는 시스템을 변수들 간의 인과관계로 표현하는 것이 가. References. 능하나, 사후확률 추론을 위한 결합확률의 산정과정이 복잡하 다. 이에 따라 본 연구에서는 코플라 함수를 활용하여 비교적 간단하게 베이지안 네트워크의 조건부확률을 계산하였다. 기상학적 가뭄과 수문학적 가뭄의 판단을 위하여 한강 중 권역 유역을 대상으로 SPI 와 SRI를 산정하였다. SPI는 해당 유역의 강우량이, SRI는 SPI 산정에 활용된 강우량을 입력자 료로 하여 Tank 모형을 활용하여 모의된 자연유출량이 활용 되었다. 본 연구에서 활용된 유출량 자료의 경우 강우-유출 모 형 기반의 자료로써, 유출모형과 강우 입력 자료의 영향으로 유출량 값의 변화가 발생할 수 있다. 하지만, 인간의 개입이 없는 자연 상태로의 수문순환과정에 의한 가뭄의 전이 관계를 분석하기 위해서는 모형 기반의 유출량이 활용되어야 한다. 기상학적 가뭄 심도에 따른 단계별 가뭄전이 발생확률을 산정한 결과, 기상학적 가뭄이 심화될수록 수문학적 가뭄으 로의 전이 발생확률이 증가되는 것으로 나타났으며, 극심한 기상학적 가뭄일수록 수문학적 가뭄으로 발달되기 쉽다는 것 을 확인할 수 있었다. 기상학적 가뭄지수 값에 따른 수문학적 가뭄으로의 전이 발생확률 곡선에서도 역시 동일한 결과가 도출되었다. 마지막으로, 계절별 가뭄전이 발생확률 비교를 통하여 여름과 가을철의 수문학적 가뭄으로의 전이 확률이 높게 산정되고, 겨울에는 낮게 계산되는 것을 확인할 수 있었 다. 우리나라의 기후학적 특성상 여름철에 태평양 고기압의 영향으로 변화되는 장마기간으로 인해 발생되는 기상학적 가 뭄이 여름이나 가을에 수문학적 가뭄으로 전이되는 경향이 나타나기 때문으로 추정된다. 본 연구는 단순한 베이지안 네트워크 모형을 활용하여 기 상학적 가뭄과 수문학적 가뭄에 대해서만 다루었으나, 베이 지안 네트워크 모형의 확장을 통하여 농업적 가뭄을 포함하여. Barker, L.J., Hannaford, J., Chiverton, A., and Svensson, C. (2016). “From meteorological to hydrological drought using standardised indicators.” Hydrology and Earth System Sciences, Vol. 20, No. 6, pp. 2483-2505. Chen, L., Singh, V.P., Guo, S., Zhou, J., and Zhang, J. (2015). “Copulabased method for multisite monthly and daily streamflow simulation.” Journal of Hydrology, Vol. 528, pp. 369-384. Chen, N., Li, R., Zhang, X., Yang, C., Wang, X., Zeng, L., Tang, S., Wang, W., Li, D., and Niyogi, D. (2020). “Drought propagation in Northern China Plain: a comparative analysis of GLDAS and MERRA-2 Datasets.” Journal of Hydrology, Vol. 588, 125026. Fang, W., Huang, S., Huang, Q., Huang, G., Wang, H., Leng, G., Wang, L., and Guo, Y. (2019a). “Probabilistic assessment of remote sensing-based terrestrial vegetation vulnerability to drought stress of the Loess Plateau in China.” Remote Sensing of Environment, Vol. 232, 111290. Fang, W., Huang, S., Huang, Q., Huang, G., Wang, H., Leng, G., Wang, L., and Ma, L. (2019b). “Bivariate probabilistic quantification of drought impacts on terrestrial vegetation dynamics in mainland China.” Journal of Hydrology, Vol. 577, 123980. Guo, Y., Huang, S., Huang, Q., Leng, G., Fang, W., Wang, L., and Wang, H. (2020). “Propagation thresholds of meteorological drought for triggering hydrological drought at various levels.” Science of the Total Environment, Vol. 712, 136502. Hao, Z., and Singh, V.P. (2015). “Drought characterization from a multivariate perspective: A review.” Journal of Hydrology, Vol. 527, pp. 668-678. Haslinger, K., Koffler, D., Schöner, W., and Laaha, G. (2014). “Exploring the link between meteorological drought and streamflow: Effects of climate-catchment interaction.” Water Resources Research, Vol. 50, No. 3, pp. 2468-2487. Huang, S., Li, P., Huang, Q., Leng, G., Hou, B., and Ma, L. (2017). “The propagation from meteorological to hydrological drought.

(12) 534. J. Y. Shin et al. / Journal of Korea Water Resources Association 54(7) 523-534. and its potential influence factors.” Journal of Hydrology, No. 547, pp. 184-195. Jehanzaib, M., Sattar, M.N., Lee, J.H., and Kim, T.W. (2020). “Investigating effect of climate change on drought propagation from meteorological to hydrological drought using multimodel ensemble projections.” Stochastic Environmental Research and Risk Assessment, Vol. 34, No. 1, pp. 7-21. Joseph, S., Sahai, A.K., and Goswami, B.N. (2009). “Eastward propagating MJO during boreal summer and Indian monsoon droughts.” Climate Dynamics, Vol. 32, No. 7-8, pp. 1139-1153. Konapala, G., and Mishra, A. (2020). “Quantifying climate and catchment control on hydrological drought in the continental United States.” Water Resources Research, Vol. 56, No. 1, e2018WR 024620. Madadgar, S., and Moradkhani, H. (2013). “A Bayesian framework for probabilistic seasonal drought forecasting.” Journal of Hydrometeorology, Vol. 14, No. 6, pp. 1685-1705. Mckee, T.B., Doesken, N.J., and Kleist, J. (1993) “The relationship of drought frequency and duration to time scales.” Proceedings of the Eighth Conference on Applied Climatology, Vol. 17, No. 22. pp. 179-184. Nelsen, R.B. (2007). An introduction to copulas. Springer Science & Business Media, U.S. Pearl, J. (1988). Probabilistic reasoning in intelligence systems. Morgan Kaufmann, San Mateo, CA. Peter, E. (2003). Propagation of drought through groundwater systems Illustrated in the Pang (UK) and Upper-Guadiana (ES) catchments, Dissertation Wageningen Universiteit, Wageningen, Netherlands. Salvadori, G., and De Michele, C. (2015). “Multivariate real-time assessment of droughts via copula-based multi-site hazard trajectories and fans.” Journal of Hydrology, Vol. 526, pp. 101115. Sattar, M.N., Lee, J.Y., Shin, J.Y., and Kim, T.W. (2019). “Probabilistic characteristics of drought propagation from meteorological to hydrological drought in South Korea.” Water Resources Management, Vol. 33, No. 7, pp. 2439-2452. Shi, H., Luo, G., Zheng, H., Chen, C., Bai, J., Liu, T., Ochege, F.U., and De Maeyer, P. (2020). “Coupling the water-energy-foodecology nexus into a Bayesian network for water resources analysis and management in the Syr Darya River basin.” Journal of Hydrology, Vol. 581, 124387. Shiau, J.T. (2006). “Fitting drought duration and severity with two dimensional copulas.” Water Resources Management, Vol. 20, No. 5, pp. 795-815 Shin, J.Y., Chen, S., Lee, J.H., and Kim, T.W. (2018). “Investigation of drought propagation in South Korea using drought index and conditional probability.” Terrestrial, Atmospheric & Oceanic Sciences, Vol. 29, No. 2, pp. 231-241. Song, S., and Singh, V.P. (2010). “Meta-elliptical copulas for drought frequency analysis of periodic hydrologic data.” Stochastic. Environmental Research and Risk Assessment, Vol. 24, No. 3, pp. 425-444. Tallaksen, L.M., Hisdal, H., and Van Lanen, H.A. (2009). “Space-time modelling of catchment scale drought characteristics.” Journal of Hydrology, Vol. 375, No. 3, pp. 363-372. Thomas, T., Jaiswal, R.K., Nayak, P.C., and Ghosh, N.C. (2015). “Comprehensive evaluation of the changing drought characteristics in Bundelkhand region of Central India.” Meteorology and Atmospheric Physics, Vol. 127, No. 2, pp. 163-182. Van Loon, A.F. (2015). “Hydrological drought explained.” Wiley Interdisciplinary Reviews: Water, Vol. 2, No. 4, pp. 359-392. Van Loon, A.F., and Van Lanen, H.A.J. (2012). “A process-based typology of hydrological drought.” Hydrology and Earth System Sciences, Vol. 16, No. 7, pp. 1915-1946. Van Loon, A.F., Van Lanen, H.A., Tallaksen, L.M., Hanel, M., Fendeková, M., Machlica, M., Sapriza, G., Koutroulis, A., Van Huijgevoort., M.H.J., Bermúdez, J.J., Tsanis, L., and Hisdal, H. (2011). Propagation of drought through the hydrological cycle. WATCH Technical Report, No. 32, European Commission, Brussel, Belgium, pp. 3-4. Vicente-Serrano, S.M., Beguería, S., and Lopez-Moreno, J.I. (2010). “A multiscalar drought index sensitive to global warming: The standardized precipitation evapotranspiration index.” Journal of Climate, No. 23, No. 7, pp. 1696-1718. Wong, G., Van Lanen, H.A.J., and Torfs, P.J.J.F. (2013). “Probabilistic analysis of hydrological drought characteristics using meteorological drought.” Hydrological Sciences Journal, Vol. 58, No. 2, pp. 253-270. Wu, J., Chen, X., Yao, H., Gao, L., Chen, Y., and Liu, M. (2017). “Non-linear relationship of hydrological drought responding to meteorological drought and impact of a large reservoir.” Journal of Hydrology, Vol. 551, pp. 495-507. Zhai, J., Su, B., Krysanova, V., Vetter, T., Gao, C., and Jiang, T. (2010). “Spatial variation and trends in PDSI and SPI indices and their relation to streamflow in 10 large regions of China.” Journal of Climate, Vol. 23, No. 3, pp. 649-663. Zhao, L., Lyu, A., Wu, J., Hayes, M., Tang, Z., He, B., Liu, J., and Liu, M. (2014). “Impact of meteorological drought on streamflow drought in Jinghe River Basin of China.” Chinese Geographical Science, Vol. 24, No. 6, pp. 694-705. Zhu, Y., Liu, Y., Wang, W., Singh, V.P., Ma, X., and Yu, Z. (2019). “Three dimensional characterization of meteorological and hydrological droughts and their probabilistic links.” Journal of Hydrology, Vol. 578, p. 124016. Zhu, Y., Wang, W., Singh, V.P., and Liu, Y. (2016). “Combined use of meteorological drought indices at multi-time scales for improving hydrological drought detection.” Science of the Total Environment, Vol. 571, pp. 1058-1068. Zscheischler, J., and Seneviratne, S.I. (2017). “Dependence of drivers affects risks associated with compound events.” Science Advances, Vol. 3, No. 6, e1700263..
