[기획특집 - 이산화탄소 저장기술] CO2 흡수제로 이온성 액체 동향

기획특집 이산화탄소 저장기술^－

CO2 흡수제로 이온성 액체 동향

이 현 주^†⋅김 동 섭⋅김 홍 곤⋅김 훈 식*

한국과학기술연구원 청정에너지연구센터, *경희대학교 화학과

Ionic Liquids as a Carbon Dioxide Capturing Agent

Hyunjoo Lee^†, Dong Sub Kim, Honggon Kim, and Hoon Sik Kim*

Energy and Environment Research Division, Korea Institute of Science and Technology, Seoul 136-791, Korea

*Department of Chemistry, Kyung Hee University, Seoul 130-701, Korea

Abstract: 이산화탄소를 좀 더 효율적으로 포집하고자 하는 많은 기술 중 이온성 액체를 이용한 기술은 가장 최신의 기술이면서 동시에 학계를 중심으로 최근 가장 많은 연구되는 분야일 것이다. 이온성 액체가 가진 다양한 특성 중 낮은 휘발성, 열적안정성 그리고 극성물질에 대한 용해도는 기존의 아민계 흡수매체를 대체할 수 있을 가능성을 충분히 보여 준다. 본 논문에서는 최근에 발표된 이온성 액체를 활용한 이산화탄소 흡수 연구동향을 살펴보았다. 전형적인 이온성 액체를 사용한 물리흡수, 이온성 액체에 이산화탄소와 상호작용할 수 있는 작용기를 도입한 화학흡수, 그리고 이온젤 혹은 고분자 형태의 이온 물질을 사용한 막 흡수법까지 최신 연구 동향을 중심으로 기술하였다.

Keywords: CO2 capture, ionic liquids, global warming, CCS

1. 서 론¹⁾

지구 온난화를 막기 위한 이산화탄소 저감, 분리, 회수와 같은 문제들은 이미 과학자나 관 련 분야 종사자뿐만 아니라 전 세계인의 주 관심분야가 되었다. 특히 이산화탄소를 배출하 는 화석에너지의 사용량에 따라 부과되는 탄 소세, 그리고 배출권 거래제가 각 기업 그리고 국가들의 경제상황과 연관되면서 이산화탄소 를 효과적으로 저감 및 분리하는 기술은 더욱 더 중요해져 가고 있다[1].

대기중의 이산화탄소는 화석연료를 태워 에 너지로 바꾸는 과정에서 대부분이 발생하고 있다. 따라서 연료전지나 수소에너지와 같은 신재생 에너지를 이용하거나 새로운 비탄소 에너지원인 태양전지로부터 대량의 에너지를 확보할 수 있다면 이산화탄소 생성량은 크게

†주저자 (E-mail: [email protected])

줄일 수 있을 것이다. 그러나 현재의 기술로는 화석연료를 사용하는 것만큼의 경제성을 찾기 가 어려워 아직도 에너지 원의 대부분을 화석 연료에 의존하고 있는 상황이고 결국 현재로 서는 대기중의 이산화탄소 농도를 줄일 수 있 는 가장 빠르고 핵심적인 방법이 배출되는 이 산화탄소를 포집하여 저장하는 기술이다.

다양한 연소 후 이산화탄소 포집, 저장기술 중 습식 흡수기술은 액상의 흡수액을 이용하 여 이산화탄소를 물리/화학적인 방법으로 흡 수시킨 후 탈착시키는 방법을 통해 고농도의 이산화탄소를 질소로부터 분리하는 기술이다.

이때 사용하는 흡수액은 1, 2, 3차 아민, 폴리 에틸렌글리콜 유도체, NMP, PC와 같은 유기 용매 계로 종류에 따라 열적안정성, 휘발성 등 의 문제를 내포하고 있거나 이산화탄소 흡수 능에서 충분하지 않은 단점을 갖고 있다. 이러 한 점을 개선하기 위해 신규 이산화탄소 흡수 제를 개발하고자 하는 연구가 전 세계적으로

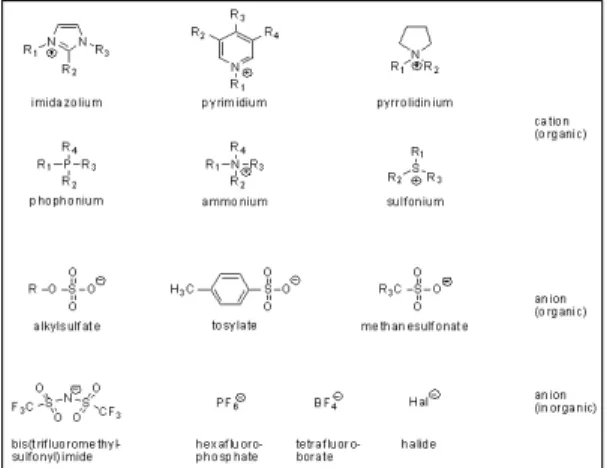

Figure 1. 몇몇 이온성 액체의 구조.

매우 활발하게 진행되고 있다.

이상적인 이산화탄소 흡수제가 되기 위해서 는 다음과 같은 성질을 갖고 있어야 한다.

- 높은 이산화탄소 흡수능 - 높은 이산화탄소 선택성 - 손쉬운 재생

- 열적, 화학적 안정성 - 낮은 점도

- 저렴한 가격

위와 같은 조건을 만족시키 시킬 수 있는 다양한 방법 중 최근 많은 관심을 모으고 있 는 분야가 이온성 액체를 이산화탄소 흡수제 로 활용하는 것이다.

이온성 액체는 유기양이온과 음이온으로 이 루어져 있으면서 100 ℃ 이하에서 액체로 존 재하는 물질로 높은 열적 안정성, 낮은 휘발성 그리고 다양한 물질에 대한 높은 용해성 등을 특징으로 한다. 따라서 이산화탄소를 흡수, 재 생하는 과정에서 흡수액에 의한 오염, 흡수액 량의 감소, 흡수액의 대기 노출에 의한 공기 오염 및 회수를 위한 추가의 에너지, 흡수액의 한 성분으로 물을 사용함으로써 야기되는 많 은 문제들로부터 비교적 자유로울 수 있다. 동 시에 기존의 흡수액 공정의 변화를 최소화 하 면서 저에너지, 친환경 공정으로 이산화탄소를 분리할 수 있는 가능성을 갖는 물질이다. 본

기술

CO2 분리기술은 지구온난화가 문제가 되기 훨씬 이전인 1930년대부터 “scrubbing" 혹은

“sweetening"으로 일컬어지며 메탄 가스로부 터 CO2를 분리하기 위해 연구, 적용되어 왔다.

분리 흡수제로서는 monoethanol amine (MEA), diethanol amine (DEA), methyldiethanol amine (MDEA)과 같은 alkanol amine 수용액을 포 집액(scrubbing agent)으로 사용하는 것이다.

아민과 CO2의 반응은 두가지 방법으로 일어 날 수 있다(Figure 2). 1차 및 2차 아민의 경 우 CO2는 2당량의 염기와 반응하여 ammo- nium carbamate를 형성하게 된다. 그러나 어 떤 종류의 아민이라도 수용액 중에서 ammo- nium hydroxide를 형성하고 이 화합물이 CO2

와 반응하여 bicarbonate ion을 형성하므로써 CO2를 흡수할 수 있다. 이러한 아민수용액으 로 CO2를 분리하는 방법은 혼합 가스 내에서 CO2를 제거할 수는 있지만 분리되는 가스와 CO2가 수분과 아민화합물에 오염된다. 이러한 여분의 수분와 아민을 제거하기 위해서는 에 너지 소비가 큰 condensation step을 거쳐야만 되고, 게다가 포집액 중 아민의 농도를 유지하 기 위해서 새로운 아민을 계속 첨가해야 하는 단점이 있다. 또한 CO2를 흡수된 포집액으로 부터 제거하기 위해서는 물에 녹아 있는 전체 시스템을 가열하므로서 발생되는 에너지 소비 도 매우 크다.

3. 이온성 액체를 활용한 CO2 물리 흡수법

가스처리의 관점에서 본다면 이온성 액체는

Figure 2. 아민화합물에 의한 CO2 분리.

Figure 3. [hmpy][Tf2N]에서 여러가지 기체의 용 해도(25 °C).

매우 훌륭한 흡수제이다. 그러나 모든 가스성 분들에 대해서 높은 흡수능을 갖는 것은 아니 다. 미국 노트르담 대학의 Brenneck 교수팀은 [hmpy]Tf2N 이온성액체에 대하여 다양한 가 스들과 CO2에 대한 용해도를 조사하였다[2].

Figure 3에서 볼 수 있는 것처럼 CO2에 대한 흡수도가 가장 높고 이에 비하여 메탄, 산소, 질소에 대한 용해도는 상대적으로 낮다. 따라 서 천연가스중의 CO2 분리와 배기가스 중의 CO2 분리에 매우 유리하다. 또한 다른 유기용 매들, 특히 극성이라고 알려져 있는 메탄올, 에탄올, 아세톤과 비교했을 때에도 CO2에 대 한 용해도는 매우 크다. 이러한 Figure 3과 4의 결과는 이온성 액체가 CO2의 이상적인 흡수제 로서의 가능성이 매우 크다는 것을 보여준다.

이온성 액체의 성질은 양이온과 음이온의 종류에 따라 매우 달라진다. Figure 1에는 양 이온 6종, 음이온 7종의 예를 나타내고 있는데 이들 조합으로부터 가능한 이온성 액체만 해 도 42종에 이른다. 게다가 양이온의 치환체를

Figure 4. 여러가지 용매에서 CO2의 용해도(25 °C).

Figure 5. 음이온 변화에 의한 CO2 흡수능 변화.

변화시키면 그 종류는 수백가지로 늘어날 수 있다. 그렇다면 알려진 수백가지의 이온성 액체 화합물 중 CO2 흡수에 가장 좋은 화합물을 어떻 게 알 수 있을까? 미국 노트르담 대학의 Maginn 교수팀은 양이온과 음이온을 바꾸어 각각의 CO2 흡수에 대한 영향을 고찰하였다[3]. 우선 butyl methyl imidazolium을 양이온으로 고정 시킨 후 다양한 음이온을 변화시켜가면서 CO2

흡수능을 조사하였다(Figure 5).

그 결과 Figure 5에서 볼 수 있는 것처럼 [NO3] < [DCA] < [BF4]~[PF6] < [TfO] <

[TF2N] < [methide]의 순으로 CO2 흡수량이 증가하는 결과를 얻었고, 그 이유를 음이온의 염기도와 함께 음이온의 불소 그룹과 CO2 간 의 상호작용 또한 CO2 흡수능을 증대시키는

Figure 6. 불소 및 poly ether 그룹을 갖는 이온성 액체 및 고분자.

것으로 설명하였다. 양이온의 경우 이미다졸륨 과 피리디늄, 그리고 4차 암모늄 염 간의 차이 가 미미하고 또한 양이온에 치환된 알킬그룹 의 길이도 CO2 흡수량에 큰 영항을 미치지 않 는다고 보고하고 있다.

초임계 CO2에 불소화합물을 첨가하면 그 용 해도가 증가한다고 알려져 있다[4]. 유사하게 이온성 액체의 양이온과 음이온에 불소가 치 환된 그룹을 첨가하거나 치환된 불소의 개수 를 증가시켜도 CO2에 대한 용해도는 증가한다 고 알려져 있다[5]. Figure 6와 7에서 볼 수 있는 것처럼 bFAP, pFAP, eFAP로 음이온에 치환된 불소의 개수가 증가할수록 그 흡수능 은 증가한다. 이에 비하여 동일한 Tf2N 음이 온을 갖고 있는 C8H4F13, C6H4F9 양이온 이온 성 액체는 hmim 양이온 이온성 액체에 비하 여 흡수능은 증가하지만 그 증가량이 음이온 에 치환한 것 보다 적다(Figure 7).

이산화탄소의 흡수능을 개선시키기 위한 또 다른 방법 중 하나는 극성 그룹이 치환된 이 온성 액체를 이용하는 방법이다. Figure 6에서 처럼 ester, ether 등이 치환되어 있는 이온성 액체들은 CO2와의 상호작용 자리가 증가되므

Figure 7. 불소가 치환되어 있는 이온성액체의 CO2 용해도(25 ℃). (■)[hmim][Tf2N];(□)[hmpy]

[ T f2N ] ; ( ● ) [ C6H4F9m i m ] [ T f2N ] ; ( ○ ) [C8H4F1 3mim][Tf2N];(▲)[hmim][eFAP];

(+)[hmim][pFAP];(△)[p5mim][bFAP];(▼) [Et3-NBH2mim][Tf2N].

로써 그 용해도가 증가하고 특히 polyether 그 룹의 존재는 분자의 flexibility를 증가시키고 이것이 CO2를 가둘 수 있는 free volume의 확 대로 이어져 그 용해도가 증가한다고 설명하 고 있다[6]. 특히 [N444][doc] 이온성 액체는 이산화탄소에 대한 용해도가 eFAP 음이온계 이온성 액체에 필적할 만한 성능을 보여준다 고 알려져 있다.

4. 이온성 액체를 활용한 CO2 화학 흡수법

앞에서와 같은 다양한 CO2 흡수용 이온성 액 체의 개발에도 불구하고 물리흡수를 통한 CO2

흡수법은 이를 실제로 적용하기에는 그 흡수량 이 너무 작다. 이러한 점을 개선하기 위해 기존 의 에탄올아민계 CO2 흡수제와 동일하게 CO2

와 화학적인 반응을 할 수 있는 화학흡수법이 또한 관련 연구자들의 주된 관심사이다.

TSIL (Task specific ionic liquids)는 양이 온, 음이온, 혹은 양쪽 이온 모두에 작용기를 붙여 특정한 성질이나 반응성을 부여하거나 개 선하는 말로 일컬어 진다. CO2 흡수용 TSIL

Figure 8. 아민그룹이 치환된 이미다졸륨염을 이 용한 화학적 CO2 흡수.

(task specific ionic liquid)의 대표적인 물질은 미국 알라바마 대학교의 J. H. Davis 교수가 개발한 아민그룹이 달려있는 이미다졸륨염이다 (Figure 8)[7]. 이 화합물은 CO2와 가역적으 로 반응하여 이론적인 최대값인 0.5 mol CO2/ mol IL를 잡을 수 있다고 기술되어 있다.

중국 Nanjing 대학의 Wu 교수는 amino acid계 음이온을 갖는 저점도 이온성 액체를 이용하여 CO2 흡수 실험에 응용하였다[8]. Te- traethyl ammonium 양이온과 L-Alanin 음이 온으로 구성되어 있는 신규 이온성 액체 화합 물은 유사한 구조의 이온 화합물들이 100 ℃ 이상의 높은 녹는점과 200 mPa s 이상의 높 은 점도를 갖는 것에 비하여 -80 ℃의 낮은 Tg와 81 mPa s의 저점도를 띤다고 보고하고 있다. 이를 이용하여 CO2 흡수실험을 수행한 결과 Figure 9에서 볼 수 있는 것처럼 가역적 인 CO2 흡수, 탈기 사이클을 보여준다.

한편 아민과 CO2의 반응을 통해 이온화합물 이 형성되는 것을 캐나다 Queen's Univ.의 C.

L. Liotta 교수는 CO2의 가역적 흡수, 탈기에 이용하였다[9].

DBU라는 약칭으로 불리우는 1,8-diazabi- cyclo-[5,4,0]-undec-7-ene을 알코올 용매 하 에서 CO2 가스와 반응시키면 Figure 10에서 볼수 있는 것처럼 DBUH⁺RCO3-

로 바뀌고 이 러한 화합물은 질소 purge나 진공에 의해 원 래 화합물인 DBU와 CO2로 바뀔 수 있다고 기 술하고 있다. 유사한 연구가 미국 Georgetown 대학의 Weiss 교수팀에 의해 이루어졌는데 이 그룹에서는 amidine과 chiral amino alcohol로

Figure 9. [Et4N][amino acid]로 이루어진 이온성 액체를 이용한 CO2 흡수, 탈기 cycle. ● [N222][β- Ala] and ▲ [N222][L-Ala].

이루어진 혼합물을 이용하여 CO2 흡수에 사용 하였다[10]. 이 두 화합물의 특징은 사용한 아 민화합물이 약산을 띠고 있어 쉽게 암모늄 이 온으로 변하는 것이다. 이 화합물들은 CO2 흡 수제로 뿐만 아니라 CO2와의 반응으로 인해 이온화합물로 바뀌는 성질을 이용하여 쉽게 극성을 바꿀 수 있는 신용매로 활용가능성이 더 크다.

5. 이온겔 혹은 이온 고분자 기반 CO2 분리 방법

혼합물을 분리하는 다양한 방법 중 막에 대 한 투과능 차이로 분리하는 방법이 가장 적은 에너지가 소모된다고 알려져 있고 이온성 액 체를 다양한 형태의 막으로 제작하여 메탄 혹 은 질소로부터 분리하는 방법이 연구되고 있 다. 이온성 액체가 매우 낮은 휘발성을 갖는다 는 성질을 이용하여 이온성 액체를 다공성 고 분자나 고분자 지지체에 입힌 형태로 만든

‘supported ionic liquid membrane (SILM)'은 기존의 SLM (supported liquid membrane)의 한계, 즉 시간이 지나면서 지지된 액이 소모되 면서 발생되는 성능저하를 근본적으로 방지할 수 있다. 미국 Mississippi 대학의 Scovazzo 교

CO2/CH4 selectivity N/A 11 N/A 20 4.0

Figure 10. DBU를 이용한 CO2 포집.

수팀은 polyethersulfone 고분자에 지지된 다양 한 이온성액체막을 제조하여 CO2/N2 분리에 적용하였다[11]. 그 결과 CO2 압력 1∼20 kPa 범위에서 [emim][Tf2N]이 1000∼1500 barrers의 가장 높은 투과도를 나타내고 CO2/N2, CO2/ methane의 선택성 면에서는 [emim][dca]가 61, 및 20으로 가장 높은 값을 보여주었다 (Table 1).

흥미로운 점은 투과성 및 선택성이 좋은 몇 몇 이온성 액체들은 CO2/N2 선택성에 있어서 고분자 막의 한계로 알려져 있는 Robenson plot의 위쪽에 위치한다는 것이다. 유사한 경 향이 이온성액체계 단량체로부터 만든 고분자 와 이온성액체 복합막을 이용했을 때도 나타 난다고 보고하고 있다. 미국 Colorado 대학의

Figure 11. CO2 분리용 이온성 액체계 복합막에 사용되는 단량체의 구조.

R. D. Noble 교수팀은 Figure 11과 같은 구조 의 이온성액체 단량체를 원료로 하여 복합막 을 제조하고 이를 CO2/CH4, CO2/N2의 분리에 이용하였다[12].

그 결과 Figure 12에서 볼 수 있는 것처럼 복합막으로 제조한 경우 CO2/N2, CO2/CH4에 대해 투과성 및 선택성 면에서 이온성 액체 단독으로 사용하거나 고분자만을 사용한 경우 보다 개선된 성능을 보여준다.

이 외에도 다양한 이온성 액체 고분자 화합 물들이 CO2 흡수제로 개발되었다. 미국 Wyom- ing 대학의 Y. Shen 교수는 1-vinyl benzyl- 4-butyl imidazolium 양이온과 tetrafluoborate 나 hexafluorophosphate 음이온으로 이루어진 단량체를 이용하여 제조한 고분자가 원료인 이온성 액체보다 CO2 흡수능이 훨씬 크고 동 시에 그 흡수속도도 빠르다고 발표하였다[13].

또한 chitin과 chitosan과 같이 amino group을 갖는 천연고분자 물질을 이용한 CO2 가역 흡 수법도 중국 Jilin 대학의 S. Zhang 그룹에 의 해 보고되고 있다(Figure 13)[14]. Chitin 및 chitosan은 셀룰로오즈와 함께 대표적인 bio- polymer로 분자 내 강한 수소결합으로 인한 대 표적인 난용성 물질이다. 최근 [bmim]Cl과 같

Figure 13. Chitosan 고분자의 아민기와 CO2의 가역적 공유결합.

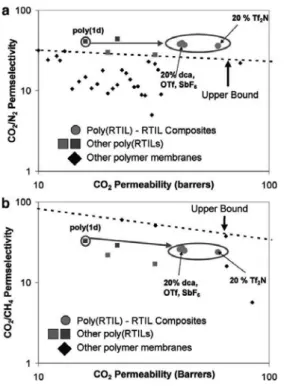

Figure 12. Poly(RTIL)-RTIL 복합막을 이용한 CO2/ N2 및 CO2/CH4분리.

은 이온성 액체가 이와 같은 천연고분자 물질 을 잘 녹인다는 사실이 알려졌고, 특히 아민그 룹을 갖는 chitin 및 chitosan 고분자를 이온성 액체에 녹인 후 이를 CO2의 화학흡수에 사용 하는 방법은 기존의 석유화학계 아민 고분자 화합물을 대체할 수 있는 새로운 형태의 bio-polymer라고 할 수 있겠다.

6. 맺음말

이산화탄소의 회수, 저장시설은 화력발전소, 천연가스생산처, 합성연료 플랜트 등 대량 배 출원부터 적용될 것이다. 이때 회수, 저장 시 스템을 갖춘 발전소는 설비가 없는 발전소보 다 약 10∼40%의 에너지를 더 필요로 하는데 이 중 대부분이 이산화탄소의 회수와 압축에 소요된다고 알려져 있다. 따라서 보다 적은 에 너지로 이산화탄소를 흡수, 탈기시킬 수 있는 흡수 매체 혹은 기술을 개발하는 것이 관련 연구의 가장 큰 이슈일 것이다. 본 논문에서는 최근에 개발된 다양한 형태의 이산화탄소 포 집용 이온성 액체에 대하여 살펴보았다. 일부 는 다만 학술적인 의미를 갖는 물질도 있고 아직은 기존 흡수제에 비해 경제성 문제가 제 기되고 있는 것도 현실이라고 하겠다. 그러나 배가스 중 이산화탄소 대량 흡수와 관련하여 장시간 안정적인 이산화탄소 흡수제라는 관점 과 구조 변형을 통한 흡수, 탈기 시 에너지 저 감 가능성을 고려할 때 이온성 액체는 다른 유기화합물계 흡수제보다 유리하다.

지금까지 알려진 이산화탄소 포집 및 저장 기술은 이미 선진기업들에 의해 독점되어 있 는 상황이다. 이에 우리나라에서 이산환탄소 포집 및 저장에 대한 독자적 기술을 확보하기 위해서는 정부, 연구자, 그리고 기업에서 새로 운 아이디어의 도출 및 실용화를 위한 노력이 필요하다.

(2007).

3. S. N. V. K. Aki, B. R. Mellein, E. M.

Saurer, and J. F. Brennecke, J. Phys.

Chem. B, 108, 20355 (2004).

4. E. J. Beckman, Chem. Commun., 1885 (2004).

5. M. J. Muldoon, S. N. V. K. Aki, J. L.

Anderson, J. K. Dixon, and J. F. Brennecke, J. Phys. Chem. B, 111, 9001 (2007).

6. T. Sarbu, T. Styranec, and E. J. Beckman, Nature, 405, 165 (2000), (b) P. Van Ginderen, W. A. Herrebout, and B. J. van der Veken, J. Phys. Chem. A, 107, 5391 (2003).

7. E. D. Bates, R. D. Mayton, I. Ntai, and
