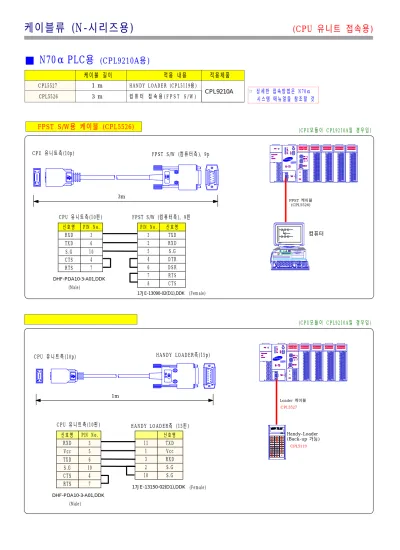

FPST S/W용 케이블 (CPL5526)

■ N70α PLC용 (CPL9210A용)

제품 번호 케이블 길이 적용 내용 적용제품

CPL5527 1 m HANDY LOADER (CPL5119용)

CPL9210A

CPL5526 3 m 컴 퓨 터 접 속 용 ( F P S T S / W ) ☞ 상세한 접속방법은 N70α 시스템 매뉴얼을 참조할 것

HANDY LOADER측(15p) CPU 유니트측(10p)

1m

Handy Loader용 케이블 (CPL5527)

a

Loader 케이블

Handy-Loader (Back-up 가능)

CPL5119 CPL5527

FPST S/W용 케이블 (CPL5526)

FPST S/W (컴퓨터측), 9p

3m CPU 유니트측(10p)

a

컴퓨터

FPST 케이블 (CPL5526)

(CPU모듈이 CPL9210A일 경우임)

(CPU모듈이 CPL9210A일 경우임) PIN No. 신호명

3 TXD

2 RXD

5 S.G

4 DTR

6 DSR

7 RTS

8 CTS

신호명 PIN No.

RXD 3

TXD 6

S.G 10

CTS 4

RTS 7

CPU 유니트측(10핀) FPST S/W (컴퓨터측), 9핀

DHF-PDA10-3-A01,DDK

PIN No. 신호명

11 TXD

1 Vcc

3 RXD

2 S.G

10 S.G 신호명 PIN No.

RXD 3

Vcc 5

TXD 6

S.G 10

CTS 4

RTS 7

DHF-PDA10-3-A01,DDK

CPU 유니트측(10핀) HANDY LOADER측 (15핀)

17JE-13150-02(D1),DDK 17JE-13090-02(D1),DDK (Male)

(Female)

(Male)

(Female)

■ N70 (CPL9211A) , N700, N7000 PLC용

Handy Loader용 케이블 CPL5520(1m), CPL5523(3m)

HANDY LOADER측(15핀)

CPU 유니트측(15p)

1m 3m

Loader 케이블

Handy-Loader (Back-up 가능)

CPL5119 CPL5520, CPL5523 POWER CPU

N-700

SECNE T

FPST (컴퓨터측), 9p

3m

FPST S/W용 케이블 (CPL5525)

CPU 유니트측(15p)

N70(CPL9211A), N700, N7000 CPU용

제품 번호 케이블 길이 적용 내용 적용 제품(CPU명)

CPL5520 CPL5523

1 m

3 m HANDY LOADER(CPL5119용)

.N70 CPU : CPL9211A .700 CPU : CPL7210A .7000 CPU : CPL5221B

CPL5231, CPL4210

CPL5525 3 m FPST S/W 용 (컴퓨터)

.N70 CPU : CPL9211A .700 CPU : CPL7210A .7000 CPU : CPL5221B

☞ 상세한 접속방법은 해당 PLC의 시스템 매뉴얼을 참조할 것

컴퓨터

POWER CPU

N-700

SECNE T

FPST 케이블 (CPL5526)

(CPU 유니트 접속용)

케이블류 (N-시리즈용)

PIN No. 신호명 1 CD(DCD)

3 TCD

2 RXD

5 S.G

4 DTR

6 DSR

7 RTS

8 CTS

신호명 PIN No.

F.G 1

RXD 6

TXD 13

S.G 7

S.G 14

CPU 유니트측(15핀) FPST (컴퓨터측), 9핀

17JE-23150-02(D1),DDK

17JE-13090-02(D1),DDK

N70(CPL9211A), N700, N7000,N7000(24k) CPU용

PIN No. 신호명

8 F.G

7 TXDA

6 RXDA

5 RTSA

4 CTSA

2 S.G

1 VCC

15 TXDB 14 RXDB 13 RTSB 12 CTSB 10 S.G

9 VCC

신호명 PIN No.

F.G 1

TXDA 2 RXDA 3 RTSA 4 CTSA 5

SG 7

VCC 8

TXDB 9 RXDB 10 RTSB 11 CTSB 12 S.G 14 VCC 15

17JE-23150-02(D1),DDK 17JE-13150-02(D1),DDK

・CPU 유니트측(15핀)

(Female) (Male)

(Female) (Male)

HANDY LOADER측(15핀)

■ N700a PLC용 (CPL6210A, CPL6210B)

・D-SUB, 9핀

COM 포트용 케이블

・CPU유니트 COM포트 (9핀)

N700a(CPL6210A, CPL6210B) CPU용

CPU 유니트

COM 포트(9핀) D-SUB 9핀

17JE-13090-02(D1),DDK PIN No. 신호명

2 RXD

3 TXD

7 RTS

8 CTS

5 S.G

1 CD(DCD)

4 DTR

6 DSR

신호명 PIN No.

TXD 2

RXD 3

RTS 4

CTS 5

S.G 7

6 1 1 6

17JE-23090-02(D1),DDK (Male)

(Female)

컴퓨터

통신 케이블

・FPST (컴퓨터측), 9p

TOOL 포트용 케이블

・CPU유니트 TOOL포트(9p)

N700a(CPL6210A, CPL6210B) CPU용

CPU 유니트

TOOL 포트(9핀) FPST (컴퓨터측), 9핀

17JE-13090-02(D1),DDK PIN No. 신호명

2 RXD

3 TXD

7 RTS

8 CTS

5 S.G

4 DTR

1 CD(DCD)

6 DSR

신호명 PIN No.

TXD 2

RXD 3

RTS 4

CTS 5

S.G 7

CD(DCD) 8

ER 9

6 1 1 6

17JE-23090-02(D1),DDK

(Male) (Female)

컴퓨터

FPST 케이블

TOOL

COM

N-700a

C-언어

Visual Basic T/P

(타치판넬)

TOOL

COM

N-700a

■ N7 PLC용

Handy Loader용 케이블 CPL0523(3m)

Loader 케이블

Handy-Loader (Back-up 가능)

CPL5119 CPL0523)

FPST S/W용 케이블 (CPL0525)

제품 번호 케이블 길이 적용 내용 적용 제품(CPU명) 비 고

CPL0523

3 m

HANDY LOADER(CPL5119용)

N7 Controller :

- CPL02223(N7-C14RS) - CPL02343C(N7-C16CT) - CPL02543C(N7-C32CT)

N7 PLC의 TOOL 포트에 접속

CPL0525 FPST S/W 용 (컴퓨터)

(CPU 유니트 접속용)

케이블류 (N-시리즈용)

FPST (컴퓨터측), 9p

3m

컴퓨터

FPST 케이블 (CPL0525)

FPST (컴퓨터측) 9p PIN No. 신호명

1 CD(DCD)

5 S.G

2 RXD

3 TXD

4 DTR

6 DSR

7 RTS

8 CTS

신호명 PIN No.

F.G

S.G 1

TXD 2

RXD 3

N.C 4

VCC 5

MD/PHR-4, 호시덴

17JE-13090-02(D1),DDK (Female) (Male)

N7 콘트롤러 유니트의 TOOL포트에 접속

3m

콘트롤러측(5p) 콘트롤러측(5p)

콘트롤러측, 5p

콘트롤러측(5p)

MD/PHR-4, 호시덴 (Male)

(Female) HANDY LOADER측(15p) 신호명 PIN No.

F.G

S.G 1

TXD 2

RXD 3

N.C 4

VCC 5

PIN No. 신호명

8 F.G

2 S.G

3 RXD

11 TXD

10 S.G

1 VCC

17JE-13150-02(D1),DDK 콘트롤러측(5p)

HANDY LOADER측(15p)

콘트롤러측(5p)

2

4 5

3

2

4 5

3

■ N70, N700, N7000용 CCU/ SDU 모듈 결선도

적용 내용 적용 모듈 비 고

CCU, SDU 모듈의 통신포트 1) CCU 모듈 : N70, N700, N7000 PLC용 2) SDU 모듈 : N70, N700, N7000 PLC용

3) N7 PLC의 COM 포트 : CPL02343C, CPL02543C N7 PLC의 COM 포트

D-SUB, 9핀 CCU/ SDU 유니트의 통신포트 (9핀)

N70, N700, N7000 PLC의 CCU, SDU모듈용

6 1 1 6

컴퓨터

통신 케이블

T/P (타치판넬)

CCU/ SDU 모듈의 통신결선도

17JE-13090-02(D1),DDK 17JE-23090-02(D1),DDK

(Male)

(Female) 신호명 PIN No.

F.G 1

TXD 2

RXD 3

RTS 4

CTS 5

- 6

S.G 7

CD(DCD) 8

DTR 9

PIN No. 신호명 1 CD(DCD)

2 RXD

3 TXD

4 DTR

6 DSR

9 RI

5 S.G

7 RTS

8 CTS

CCU/ SDU 유니트의

통신포트 (9핀) D-SUB, 9핀

N7 PLC (CPL02343C, CPL02543C) COM포트

컴퓨터

통신 케이블

T/P (타치판넬)

N7 PLC의 COM포트 결선도

S R G

17JE-13090-02(D1),DDK (Female) 신호명 PIN No.

TXD S

RXD R

S.G G

PIN No. 신호명

2 RXD

3 TXD

5 S.G

4 DTR

6 DSR

7 RTS

8 CTS

N7 PLC의 COM

포트 (3선) D-SUB, 9핀

컴퓨터 및 PGM500측, 9p

2m, 5m

케이블 결선도 및 구성도 (CPL5530, CPL5531)

CPU 유니트측(9p)

컴퓨터

통신 케이블 (CPL5530, CPL5531)

(CPU 유니트 접속용)

케이블류 (N-plus시리즈용)

PIN No. 신호명

2 RXD

3 TXD

5 S.G

4 DTR

6 DSR

7 RTS

8 CTS

9 신호명 PIN No.

TXD 2

RXD 3

S.G 5

485(-) 6

- 4

485(+) 7

- 8

VCC 9

CPU 유니트측(9핀)

17JE-23150-02(D1),DDK 17JE-13090-02(D1),DDK (Female) (Male)

■ N70plus, N700plus, SPC10 PLC용

제품 번호 케이블 길이 적용 내용 적용 제품

CPL5530

1 ) N 7 0 p l u s , N 7 0 0 p l u s P L C

- H a n d y - L o a d e r 접 속 용 ( P G M 5 0 0 ) - 컴 퓨 터 접 속 용 ( G P C , W i n G P C S / W ) 2 ) S P C 1 0 P L C

- H a n d y - L o a d e r 접 속 용 ( P G M 5 0 0 ) - 컴 퓨 터 접 속 용 ( R S 4 8 5 / 2 3 2 아 답 터 필 요 )

. CPL9215A,CPL9216A . CPL7215A

. SPC10 PLC CPL5531

6 1 1 6

컴퓨터 및 PGM500측, 9p

SPC10 PLC, N70plus , N700plus CPU용

아래그림은 N700plus의 경우입니다.

통신 케이블 (CPL5530, CPL5531)

PGM-500 프로그래머 아래그림은 N700plus의 경우입니다.

■ N700, N7000 PLC 전기종

제품 번호 케이블 길이 적용 내용 적용 제품

CPL5510 CPL5511 CPL5513

0.6 m 1.2 m 3 m

증설마더보드 사용시 접속하는 케이블임

N700, N7000 PLC의 전 CPU 기종 (plus 포함)

0.6m

증설 마더보드 접속용 케이블 (CPL5510, CPL5511, CPL5513)

3m

N700, N7000 PLC의 CPU기종에 상관없이 사용할 수 있는 증설마더보드 확장용 케이블이며, N700plus CPU 모듈사용시도 물론 사용가능합니다.

1.2m

(커넥타 Type I/O 유니트용)

● FARA PLC의 입출력 유니트중에서 커넥네 Type의 32점, 64점 모듈에서 외부기기와의 접속을 쉽게 해주기 위한 케이블 하네스 및 Pin Ass'y입니다.

( 다른 업체에서 구입하거나 직접 만들어 쓰기 힘들경우, 당사에서 구입하여 사용하시면 편리합니다.)

제품 종류 적용 제품 적용 유니트 제품 번호

케이블 하네스

N70 DC IN 32점用 CPL8800

N700 N70

TR OUT 32점用 CPL8810 N700

N700 RELAY OUT 32점用 CPL8820 N7000 DC IN 64점用 CPL8830 N7000 TR OUT 64점用 CPL8840

Pin Ass'y

■ 커넥타 Type 입출력유니트용 케이블하네스

■ 제품 설명

N70, N700, N7000 PLC의 CPU기종에 상관없이 적용되며 N70plus, N700plus CPU 모듈사용시도 물론 사용가능합니다.

참고 사항

POWER

기본 마더보드

증설 마더보드

증설케이블(60Cm, 1.2m, 3m)

증설케이블(60Cm, 1.2m, 3m)

케이블류 (공통)
