[신진연구자 칼럼] 기체 분리용 금속-유기 골격체 분리막 개발 동향

1. 서론

일상생활에 필수적인 플라스틱, 고분자, 휘발유 등의 주요성분은 탄화수소이며 이는 대부분 원유로 부터 얻어진다. 이에 전 세계의 석유 화학 산업 (정 유, 석유화학, 정밀화학)은 하루에 연간 9천만 배럴 (Barrel)의 원유를 처리하며 이를 2020년 세계 총인구 수로 나누어 보면 인당 매일 2ℓ의 원유를 소비한다 고 할 수 있다.¹ 이런 엄청난 양의 원유의 분리정제는 현재 대부분 에너지 집약적 증류 공정에 의해 진행되 고 있으며 이에 사용되는 에너지는 한해 연간 총 산 업 에너지 소비량의 절반에 이를 정도이다. 기본적으 로 원유의 분리정제는 기존의 열적 특성 차이 (증류 공정)가 아닌 화학적 친화성 또는 분자 크기와 같은 물리적 특성을 이용하는 것 (분리막)이 가능하다. 실

기체 분리용 금속-유기 골격체 분리막 개발 동향

(Recent Advances in Metal-Organic Frameworks Membranes for Gas Separation)

엄기원

숭실대학교 화학공학과 [email protected]

2009 고려대학교, 화공생명공학과, 공학사 2011 고려대학교, 화공생명공학과, 공학석사

2016 Georgia Institute of Technology, Chemical & Biomolecular Engineering, 공학박사

2017 Georgia Institute of Technology, Chemical & Biomolecular Engineering, Postdoctoral Associate

2019 University of Minnesota, Chemical Engineering and Materials Science, Postdoctoral Associate

그림 1. 수소-메탄 분리에 대한 역-상관관계 결과 (Prior upper bound: 1991, Present upper bound: 2008) Reprinted with permission from ref [7]. Copyright 2008 ELSEVIER.

제로 최근 연구에 따르면 원유와 유사한 조성을 가 진 다양한 탄화수소 혼합물의 막분리 정제에 성공하 여 정유 업계로부터 큰 관심을 받고 있다.² 분리막을 이용한 분리는 상변화를 수반하지 않기 때문에 에너 지 효율적이며, 설치에 필요한 공간을 절약할 수 있 을 뿐만 아니라, 모듈화를 통한 대규모 확장 및 교체/

유지보수 등의 장점이 있다. BBC Research 조사 기관 에 따르면 2014년부터 2019년까지 미국 분리막 시장 의 복합 연간 성장률은 7.9 %를 보여주었으며, 시장 규모는 4조 원에 달했다. 그리고, 그 규모는 2023년에 는 5.1조에 이를 것으로 예측된다.³

특히, 고순도 수소 생산, 천연가스 및 셰일가스 정 제, 온실기체 제거 등 차세대 성장동력 개발에 따른 효율적 고순도 기체 정제 분리 기술의 필요성까지 대 두됨에 따라 세계 각국에서는 합성 가스를 경제적으 로 분리/정제할 수 있는 기체 분리막 기술 개발을 위 해 큰 노력을 기울이고 있다. 현재 기체 분리와 관련 하여 유기고분자 막이 개발되어 산소 부화, 천연가 스에서의 메탄가스 분리 등에 상업적으로 활용되고 있다.⁴ 유기고분자 막은 가공성이 뛰어나 경제적으 로 쉽게 제조할 수 있다는 장점이 있지만, 낮은 투과 도 (permeability) 및 선택도 (selectivity), 비-응축성 가

스 (예. 수소/질소, 이산화탄소/메탄)에 국한된 제한 된 응용, 고압 조건에서 압밀화 (compaction) 및 가소 화 (plasticization), 등의 문제가 있어서 효율적 고순 도 기체 분리에 기술적 한계가 있다.⁵ 이는 그림 1 에 서와 같이 Robeson plot으로 알려진 투과도와 선택도 의 역-상관관계 그래프 (예, 수소/메탄 분리)에서 고 분자 분리막은 낮은 성능 한계선을 보여주고 있으며 20년간 그 성능 향상 폭이 미미했다는 점에서도 확인 할 수 있다.^6,7 이에 제올라이트, 금속-유기 골격체, 탄 소 분자채, 그래핀, 등 다양한 차세대 분리막 소재 연 구가 진행되었다. 이 중, 금속-유기 골격체 (Metal- Organic Frameworks, MOFs)는 종류의 다양성, 고-투 과, 고-선택성 등 기존 고분자 물질을 대체할 수 있는 분리막 소재로서 뛰어난 분리 특성 뿐만 아니라 다양 한 화학적 분자 흡착 특성 및 열 안정성을 가진다.⁸ 이 에 본 기고에서는 금속-유기 골격체 개발 동향에 관 해서 기술하고자 한다.

2. 본론

기체 분리막 소재로서 금속-유기 골격체의 구 조 및 물리 화학적 특성

그림 2. (A) 금속-유기 골격체 구조 형성 방법 (B) 1971년부터 2011년까지 케임브리지 구조 데이터베이스(CSD)에 보고된 금속-유기 골 격체 구조의 수 (C) 제올라이트-이미다졸레이트 골격체의 종류 및 구조 (C: 검은색, N: 녹색, O: 빨간색, Cl: 분홍색, Zn: 파란 사 면체, Co: 분홍 사면체), Reprinted with permission from ref [10,11]. Copyright 2008, 2013 The American Association for the Advancement of Science.

그림 2 (A)와 같이 금속-유기 골격체는 금속 노드 전구체와 유기 전구체로 이루어져 있으며 두 전구체 가 배위결합을 하면서 분자 단위의 규칙적 기공성을 갖는 결정성 고체 나노 구조를 형성한다.⁹ 금속-유기 골격체는 유기 전구체의 조합을 통해 다양한 위상 배 치를 (topology) 갖는 구조체의 합성이 가능하여 보고 된 금속-유기 골격체 종류(그림 2 (B))만 해도 2만 개 가 넘는다고 알려져 있다.¹⁰ 특히, 지난 10년 동안, 제 올라이트에서 아직 실현되지 않은 결정 토폴로지를 포함하여 90개 이상의 ZIF 구조의 합성이 이루어졌 으며 그 구조는 그림 2 (C)에 도시하였다.¹¹ 이처럼 금 속-유기 골격체는 다양한 기체 분리 활용을 위한 최 적의 공극의 크기와 모양 설계가 가능하며, 넓은 비 표면적을 가지고 있을 뿐만 아니라 유기 전구체의 기 능기 특성 조절을 통한 기체 흡착 성능 조절이 가능

하다는 점 때문에 우수한 분리막 소재로 가능성을 평 가받았다.¹²

최근, 하나 이상의 금속 노드 혹은 유기 전구체 를 갖는 혼합 금속-유기 골격체(mixed linker metal- organic frameworks)를 활용한 “연속적 (continuous)”

기공 크기 조절 가능성에 관한 연구 결과가 발표되 었다. 일반적으로 금속-유기 골격체, 제올라이트 를 포함한 대부분의 다공성 구조체는 전구체의 종 류 변화 혹은 구조 변화에 의한 기공 크기의 “이산적 (discrete)” 변화만을 허용할 수 있다는 것은 잘 알려 져 있다.¹³ 그러나 확산 기반 분자 분리는 유효 기공 크기의 작은 (<0.1Å) 변화에도 매우 민감하여 매우 작 은 범위의 분리만 가능하다. 따라서, 에탄/에틸렌, 질 소/산소 등 산업적으로 관심 있는 기체 분리를 위한 효과적 유효 기공 제조가 이루어지지 못하고 있다.

반면, 두 가지 유형의 유기 전구체를 동시에 포함하 는 혼합 금속-유기 골격체는 일정 범위에서 연속적 인 (continuous) 기공 크기 조절 가능성을 보여줌에 따 라 좀 더 일반적이고 넓은 범위의 분자 분리 플랫폼 가능성을 보여주었다. 예를 들어, 그림 3은 두 종류 (2-methylimidazole/2-imidazolecarboxaldehyde)의 유 기 전구체 로 이루어진 혼합 금속-유기 골격체의 기 체 확산 계수 측정 결과이다. 유기 전구체 비율을 조 절하여 부탄 이성질체들의 확산 계수 (diffusivity)를 2

~ 3 자릿수에 걸쳐 연속적으로 제어 가능하며 선택도 를 조절 할 수 있는 가능성을 보여주었다.¹⁴ 그뿐만 아 니라 낮은 활성 조건 (low activity)에서 물 및 알코올 의 흡착 성능도 제어할 수 있음을 확인하였다. 이러 한 혼합 금속-유기 골격체의 개발은 막의 다양성 및 흡착 기능기 미세 조절을 통한 분자 분리 플랫폼으로 서 금속-유기 골격체 재료의 적용성을 크게 확장시 켰다.

앞서 언급한 바와 같이 금속-유기 골격체의 금속 노드와 유기 전구체간의 배위결합은 열역학적으로는 안정하지만 반응에는 취약 (kinetically unstable) 하다 는 특성이 있다. 이는 Irving Williams series와 Pearson’s rule에 의해 설명될 수 있다.¹⁵ 예를 들어, IRMOF-1는

그림 3. ZIF-8 (2-MeIM)과 ZIF-90 (CHO-IM) 유기전구체의 조 성 변화에 따른 부탄 이성질체 확산 계수 측정 결과.

Reprinted with permission from ref [14]. Copyright 2015 American Chemical Society.

Zn-O 배위결합을 갖고 있으며 대기 중 카복시 그룹 의 물과의 치환을 통해 비-다공성 구조로 쉽게 상을 바꿀 수 있는 등 안정성이 낮았다. 그러나, Al-O 배위 결합을 갖는 MIL-53, Zr-O 결합을 갖는 UIO-66 등이 개발되는 등 안정한 금속-유기 골격체의 개발이 이 루어졌다. 특히, 2006년 Zn-N 결합을 갖는 이미다졸 레이트(Im) 유기 전구체 (예를들어 2-methylimidazole, 2-benzimidazole)와 금속 노드 전구체 (주로 Co 혹 은 Zn)의 조합으로 이루어진 금속-유기 골격체들이 Omer Yaghi 교수 그룹 (UC Berkeley)에 의해 보고되 었다.¹⁶ 이런 금속-유기 골격체는 결합 각도가 145°

로 제올라이트의 Si-O-Si 결합각과 유사하여 제올 라이트-이미다졸레이트 골격체(Zeolite Imidazolate Frameworks)라고 불리며 끓는 물에도 안정할 정도의 안정성을 보이는 것이 확인되었다. 또한, 지난 10년 동안 제올라이트 합성에서 실현되지 않은 결정 토폴 로지를 포함하여 90개 이상의 ZIF 구조의 합성이 가 능하였으며 대부분 열적, 화학적 안정성 보이고 대체 로 5Å 미만의 기공 크기를 보이기 때문에 기체 분리 막 소재로서 뛰어난 가능성을 지니고 있다고 평가받 는다.

제올라이트-이미다졸레이트 골격체 (ZIF)는 유기 전구체가 친수성 기능 그룹을 포함하지 않 는 경우 기본적으로 소수성일 수 있으며 결정학적 (crystallographically)으로 측정된 기공 크기보다 큰 분 자의 통과가 가능할 정도로 충분히 유연 (flexible)한 것이 특징이다. 그 중, ZIF-8(Zn(MeIM)²)², MeIM=2- methylimidazole)은 결정학적 기공 크기(약 3.4 Å)가 많 은 상업적으로 유용한 기체의 유효 분자 크기의 범위 에 있어서, 흡착제 또는 분리막으로 광범위하게 연구 되어 온 물질이다. 그러나 비교적 단단한 구조를 가 진 제올라이트와는 달리 ZIF-8의 기공은 유연하며, 크 기 3.4 Å 전후의 분자들을 날카롭게 "차단"하지 않는다 는 설득력 있는 증거들이 보고되고 있다. 예를 들어, ZIF-8의 유연한 기공 크기는 그 결정학적 기공 크기 를 훨씬 상회하는 4.3-5.8 Å 전후의 운동 직경 (kinetic diameter)를 갖는 일련의 탄화수소 분자들이 투과 가능

한 것으로 보고되고 있다.¹⁷ 이러한 구조적 유연성은 독특한 분리 특성을 가진 잠재적으로 효과적인 분리 막 소재로서 새로운 가능성을 열어주었지만, 흡착 혹 은 확산으로 분리될 수 있는 분자의 범위에 관한 불확 실성을 야기한다. 위 문제를 해결하기 위해 다양한 분 자에 대한 개별적 시뮬레이션 및 흡착 확산 실험을 통 한 특성화 실험 연구가 이루어져야 한다.

금속-유기 골격체 분리막의 원리 및 연구 동향 IUPAC에 따르면, 기공은 크기에 따라 macropores (d > 50 nm), mesopores (2 nm < d <50 nm), micropores (d < 2 nm), ultramicropores (d < 0.7 nm)로 분류된다. 금 속-유기 골격체 분리막의 경우 일반적인 기공의 크 기는 ultramicropores (d < 0.7 nm)이며 기체 분리 특성 은 흡착-확산 이론 (solution-diffusion theory)으로 설 명될 수 있다. 간략하게 설명하자면, 분리막 내부로 의 침투 분자는 분리막의 표면에 흡착 (adsorption) 한 후 화학적 전위차 (chemical potential gradient)에 의해 반대편으로 확산하고 최종적으로 탈착(desorption)된 다. 즉, 기체 분자의 분리는 막의 표면에서 얼마나 많 이 흡착되는지, 막에서 얼마나 빨리 확산하는지 등의 차이를 바탕으로 한다. 이처럼, 분리막 기반 기체 분 리의 경우 혼합물 성분의 용해도와 확산도가 모두 분 리 인자에 이바지한다. 여기에서 기체 분자의 흡착 은 분리막 표면에 있는 분자의 열역학적 친화력에 의 해 좌우되지만, 그 확산도은 골격 기공 크기에 대한 분자의 상대적 크기에 의해 좌우된다. 원칙적으로 분 리하고자 하는 분자 간에 큰 차이의 흡착 및 확산 속 도를 보이면 더 높은 분리도의 성취가 가능하며 용해 도 및/또는 확산도는 유기 전구체 특성에 따라 조정 될 수 있다. 예를 들어, 흡착에 기반한 분리의 경우, 분 자의 분리는 기체의 용해성의 차이에 기초한다. 이 경 우 일반적으로 기공은 분자의 크기보다 크며 구성 요 소의 흡착 정도는 표면 특성을 분석하여 선택적으로 개선할 수 있다. 특히, 일부 금속-유기 골격체에 존 재하는 활성 금속 중심 (active metal center)의 불포화 (unsaturated) 된 금속 부위는 기체 분자와의 정전기적

상호작용을 촉진할 수 있다. 예를 들어, Cu(MIP) (MIP

= 5-methylisophthalate) 금속-유기 골격체 내부의 활 성 구리 중심 (active Cu site)을 활용하여 일산화 탄소 의 이산화 탄소로의 전수 전환 (100 % conversion)에 성 공한 연구가 있다.¹⁸ 분자 크기 기반 분리의 경우, 분 리될 분자의 운동 직경 (kinetic diameter)이 분리에 적 합한 금속-유기 골격체의 기공 크기를 결정한다. 여 기서 주목해야 할 것은 앞서 설명한 것처럼 기공 크기 보다 큰 운동 지름을 가진 분자들도 금속-유기 골격 체 구조의 유연성으로 인해 막을 통과할 수 있다는 것 을 고려해 주어야 한다는 것이다.¹⁷ 예를 들어, 앞서 언 급한 ZIF-8의 경우 결정학적으로 정의된 기공의 크기 (3.4 Å)보다 큰 프로필렌 (4.0 Å)과 프로판 (4.2 Å) 모두 막을 투과할 수 있다. 하지만, 프로필렌은 프로판보다 막 내부 확산 속도가 훨씬 빠르다. 결과적으로 프로판 과 프로필렌의 혼합물이 막의 보유면(retentate side) 측 에서 가압되면 프로필렌는 막의 투과면 (permeate side) 쪽에 농축되고 프로판은 막의 보유면쪽에 농축되어 높은 수준의 분리가 이루어진다.

금속-유기 골격체는 분리막 제작하는 데 있어서 많은 장점이 있다. 예를 들어, 제올라이트 분리막과 는 달리 일반적으로 합성을 위해 고온 고압의 조건 이 필요하지 않다. 즉, 작은 활성화 에너지로도 합

성이 가능할 뿐만 아니라, 형판제 (structure directing agent) 또한 사용하지 않기 때문에 소성과 같은 에너 지 소모적 단계도 생략할 수 있다.¹⁹ 뿐만 아니라, 유 기 전구체의 고분자와의 좋은 상호작용으로 인해 가 격이 저렴한 고분자 지지체의 활용이 기능해졌다.

따라서, 초기 금속-유기 골격체 분리막 합성은 금 속 노드과 유기 전구체를 용매에 용해 시킨 뒤 지 지체와 함께 약한 열처리하여 제작하는 수열 합성 법 (solvothermal)이 대부분이었다. 여기서 금속 노드 와 유기 전구체를 용해한 용액을 분리막 성장 용액 (growth solution)이라 부른다. 수열 합성법은 크게 시 드 성장법 (seed growth method)과 직접 성장법 (in-situ growth method)으로 나뉜다. 시드 성장법 (secondary growth method)은 작은 (<200 nm) 금속-유기 골격체 입자를 분리막 지지체에 미리 분산시킨 뒤 분리막 성 장 용액에 담가 수열 합성함을 통해 선택적인 이종 핵 형성을 분리막 표면에서 유도하는 방법을 말한다.

시드 성장법은 핵 생성 및 박막 성장 단계를 분리하 여 분리막 특성(층 두께, 방향, 결함)을 훨씬 더 잘 제 어할 수 있다는 장점이 있지만, 공정 수가 많고 자동 화가 어려워 경제성이 떨어지기 때문에 산업적 대면 적화에 부적합하다. 직접 성장법의 경우 이런 기존 시드 성장법의 단점을 극복하기 위해 제안되었다. 이

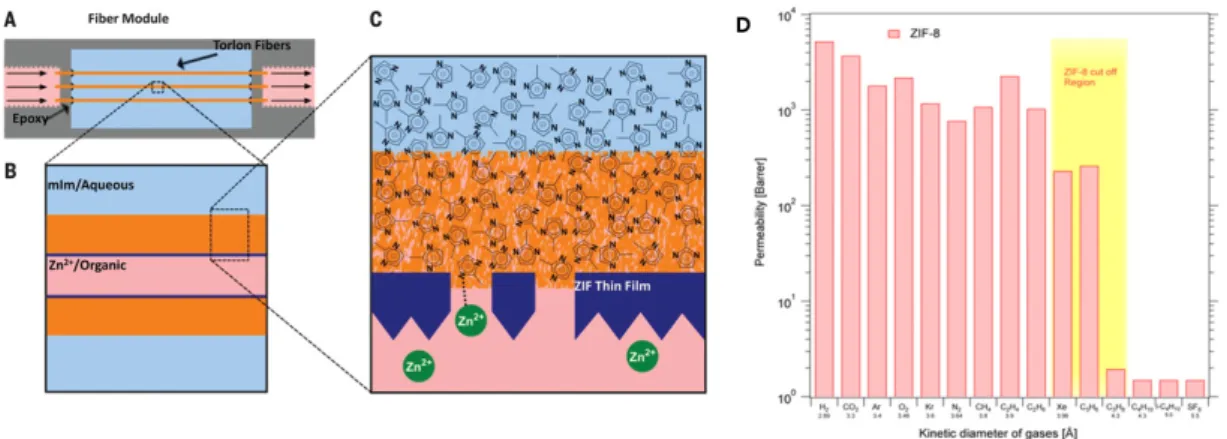

그림 4. Interfacial Microfluidic Membrane Processing (IMMP) 제작 과정, (A) IMMP 반응기에 탑재된 고분자 중공사의 측면도, (B) 중공 사 내벽의 Zn²⁺/1-옥탄올 용액과 외벽의 2mIm/초순수 용액이 공급된 모습, (C) 1-옥탄올/초순수 계면 (고분자 내벽)의 확대 그 림; 두 전구체의 반응에 의해 섬유 내부 표면에 다결정질 ZIF-8 분리막을 형성한다. (D) 제작된 분리막의 단일기체 투과 특성 측 정 결과 (25 C, 1 atm 조건, 프로판/프로필렌 사이에서 큰 선택도 (>180)을 보임). Reprinted with permission from ref [21,23].

Copyright 2014, The American Association for the Advancement of Science. Copyright 2016, American Chemical Society.

방법은 어떠한 전처리도 하지 않은 분리막 지지체를 직접 분리막 성장 용액에 담가 합성하는 방법을 말 한다. 이러한 직접 성장법에 내재된 어려움 중 하나 는 지지체 표면에만 선택적으로 분리막 층을 성장시 키기 위한 이종 핵 형성이 어려우므로 일반적으로 결 함 (defects)이 많은 분리막이 형성된다는 것에 있었 다. 따라서, 지지체와 금속-유기 골격체층 사이의 접 착력 (adhesion)을 향상하기 위한 연구 개발이 이루어 졌으며 대부분 지지체의 화학적 후처리를 통한 접착 력 향상에 관한 연구에 집중하였다.²⁰ 그러나, 지지체 의 후처리는 공정 수를 단축하는 직접 합성법의 장점 을 희석하며 지지체의 화학적 안정성을 확보를 위해 비싼 무기물 지지체 기반에서 이루어졌기 때문에 여 전히 분리막의 상업적 활용은 이루어지지 못하고 있 었다.

이후에도 대면적화에 유리하면서도 가격 경쟁 력 있는 금속-유기 전구체 분리막 개발을 위한 연구 가 이루어졌으며 최근 전처리도 하지 않은 고분자 중 공사 내벽에 금속-유기 골격체 분리막을 제작하는 직접 성장법이 보고되었다.²¹ Interfacial Microfluidic Membrane Processing (IMMP) techniques 라 명명된

본 방법은 서로 섞이지 않는 두 용매 (1-octanol/DI- water)와 다공성 고분자 중공사 내벽을 활용한다. 그 림 4 에 합성 방법에 대한 그림을 도시하였다. 유기/

무기 전구체는 두 용매에 각각 용해되어 있고 중공사 내벽에서 서로 반대 방향으로 확산 (counter diffusion) 된다. 따라서, 결정화 및 이종 핵 생성은 서로 섞이지 않는 두 액체 계면 (=중공사 내벽)에 강제되며 결과 적으로 5~10 µm 두께의 고성능 다결정 금속-유기 전 구체 고분자 중공사 분리막을 형성한다. 사용된 고분 자 중공사는 미세한 직경 (~700µm OD, ~500µm ID) 을 가지고 있으며 높은 (>1000 m²/m³) 표면/부피 비 율 (surface to volume ratio) 갖는다. 또한, 상온 합성 이 가능하며 전처리 혹은 후처리가 필요하지 않기 때 문에 대면적 모듈화에도 유리하다고 평가된다. 기체 분리 성능 또한 우수하였으며 (프로필렌/프로판 선 택도 >180) 실제 상업적 분리막 운전 조건인 고온, 고 압 (>120 °C, 8 bar) 조건에서도 좋은 성능 (프로필렌/

프로판 선택도 >80)을 유지하였다.^22,23 현재 극저온 증 류탑을 통해 분별 정제되는 프로판과 프로필렌은 화 학적 물리적 특성이 유사하여 200개 이상의 이론 단 수 (tray)가 필요하며 에너지 사용량이 많아서 분리 막으로의 대체 혹은 증류탑-분리막 하이브리드화로 인한 큰 에너지 절감 효과가 기대된다. 나아가, 아민 (amine) 계열 분자로 교차 결합된 고분자를 질소 분위 기에서 열분해함을 통해 얻은 다공성 탄소 중공 섬유 를 지자체로 활용한 ZIF-8 분리막은 고분자 지지체에 서 발생하는 팽윤 (swelling) 문제 및 유기물에의 고분 자 분해 문제를 해결함에 따라 기체 분리를 넘어 유 기 혼합물의 분리에 활용될 수 있음을 보였다.²⁴ 예를 들어, 제작된 Carbon supported ZIF-8 분리막은 프루 프랄 탈수 실험에서 200시간 이상 안정적으로 동작 (분리도 20) 함을 보여주었다.

앞서 설명한 것처럼 금속-유기 골격체 분리막은 이상적인 결정화에 필수적인 비균질 핵 생성 및 성장 결정화의 속도를 고려하기 위한 실험 변수들의 열역 학적 거동을 모두 시행 착오법을 통해 검증해야 해서 연구 개발 속도가 매우 더디며 이에 따라 일부 금속-

그림 5. 기상 전구체 치환 기술 (Vapor Phase Ligand Treatment) 을 통한 분리막 용도 변경에 관한 연구. Reprinted with permission from ref [25]. Copyright 2019, John Wiley and Sons.

유기 골격체 (ZIF-8, MIL-101, 및 UIO-66) 와 관련된 연구에만 머물러 있다. 이에 다양한 금속-유기 골격 체를 활용하여 분리의 다양성을 확보하고자 하는 목 표는 아직 달성하지 못하고 있다. 최근, 기상 전구체 치환 기술 (Vapor Phase Ligand Treatment, VPLT)이 개 발 (그림 5)하여 기존 개발된 분리막의 분자채 성능 (molecular sieve properties)을 변경하여 다른 목적의 분 리에 활용하고자 하는 연구가 발표되었다.²⁵ 예를 들 어, 기존의 프로판/프로필렌 분리 성능을 가진 ZIF- 8 분리막을 2-aminobenzimidazole 유기 전구체 기상 후처리 함을 통해 운동 직경이 좀 더 작은 기체 분자 의 분리로 용도 변경하는 것에 성공하였으며 새롭게 발현된 기체 혼합물 분리 성능은 수소/메탄 (선택도 140) 및 산소/질소 (선택도 6)이다. 기존 전구체로 재- 치환하여 기존 분리막 투과 특성 (프로판/프로필렌 분리)을 복원하는데 까지 성공한 VPLT 기술은 분리 막의 확장 가공성(scalability)을 희생하지 않으면서 분 리막 개발 속도를 촉진하고 기존 분리막의 응용 분야 를 추가 확대할 수 있는 기반을 마련하였다는 평가를 받는다.

3. 결론

결론적으로, 금속-유기 골격체는 유연한 기공 크 기와 기능기 미세 조절 가능성으로 인해 기체 분리막 재료로서 큰 관심을 불러일으키고 있다. 그러나 현재 금속-유기 골격체 분리막 합성에 관한 대부분의 연 구는 제올라이트 분리막 기술과 유사한 적용에서부 터 접근했다는 점에 주목해야 한다.¹⁷ 향후 연구는 제 올라이트와는 다른 금속-유기 골격체만의 독특한 특 성에 주목할 필요가 있으며 이런 특성들이 기체 분리 막에 적용된다는 것은 흥미로운 일이 될 것이다. 따 라서 보고된 다양한 금속-유기 골격체 구조에 기초 하여, 많은 새로운 분리막이 개발되어야 한다. 또한, 분리막의 산업적 활용을 위한 대면적화 관련 기술 이 개발되어야 한다. 즉, 다양한 종류의 지지체 표면 에서의 이종 핵 생성/결정 성장과 관련한 조정 화학,

높은 기체 처리량을 확보하기 위한 초박막 제작 기 술, 필연적으로 발생할 수 있는 결함들 (defects; grain boundary, crack, pinhole)의 후처리 수정을 통한 분리 막 선택도 향상에 관한 연구가 이루어져야 한다. 마 지막으로, 분리하고자 하는 기체에 포함된 불순물에 대한 영향성 평가에 관한 연구도 이루어져야 할 것이 다. 특히, 금속-유기 골격체 분리막은 아주 작은 양의 황산화물, 질소산화물 등의 기체에도 매우 민감하여 성능이 크게 저하될 우려가 있어서 이와 관련된 개선 방안에 관련된 연구가 필요할 것으로 예상된다.

참고문헌

1. Sholl, D. S. & Lively, R. P. Seven chemical separations to change the world. Nature 532, 435–437 (2016).

2. Thompson, K. A. et al. N-Aryl–linked spirocyclic polymers for membrane separations of complex hydrocarbon mixtures. Science 369, 310–315 (2020).

3. Membrane Technology for Liquid and Gas Separations.

BBC Research (2019).

4. Sanders, D. F. et al. Energy-efficient polymeric gas separation membranes for a sustainable future: A review. Polymer 54, 4729–4761 (2013).

5. Galizia, M. et al. 50th Anniversary Perspective : Polymers and Mixed Matrix Membranes for Gas and Vapor Separation: A Review and Prospective Opportunities. Macromolecules 50, 7809–7843 (2017).

6. Freeman, B. D. Basis of permeability/selectivity tradeoff relations in polymeric gas separation membranes.

Macromolecules 32, 375–380 (1999).

7. Robeson, L. M. The upper bound revisited. J. Memb.

Sci. 320, 390–400 (2008).

8. Lai, Z. Development of ZIF-8 membranes: opportunities and challenges for commercial applications. Curr. Opin.

Chem. Eng. 20, 78–85 (2018).

9. Zhou, H. C., Long, J. R. & Yaghi, O. M. Introduction to metal-organic frameworks. Chem. Rev. 112, 673–674 (2012).

10. Furukawa, H., Cordova, K. E., O’Keeffe, M. & Yaghi, O. M. The chemistry and applications of metal-organic frameworks. Science 341, 1230444 (2013).

11. Banerjee, R. et al. High-throughput synthesis of zeolitic imidazolate frameworks and application to CO2 capture. Science 319, 939–943 (2008).

12. Denny, M. S., Moreton, J. C., Benz, L. & Cohen, S.

M. Metal-organic frameworks for membrane-based separations. Nat. Rev. Mater. 1, 16078 (2016).

13. Shah, M., McCarthy, M. C., Sachdeva, S., Lee, A.

K. & Jeong, H. K. Current status of metal-organic framework membranes for gas separations: Promises and challenges. Ind. Eng. Chem. Res. 51, 2179–2199 (2012).

14. Eum, K. et al. Highly Tunable Molecular Sieving and Adsorption Properties of Mixed-Linker Zeolitic Imidazolate Frameworks. J. Am. Chem. Soc. 137, 4191–4197 (2015).

15. Irving, H. & Williams, R. J. P. The stability of transition- metal complexes. J. Chem. Soc. 3192–3210 (1953) 16. Park, K. S. et al. Exceptional chemical and thermal

stability of zeolitic imidazolate frameworks. Proc. Natl.

Acad. Sci. U. S. A. 103, 10186–10191 (2006).

17. Zhang, K. et al. Exploring the framework hydrophobicity and flexibility of zif-8: From biofuel recovery to hydrocarbon separations. J. Phys. Chem.

Lett. 4, 3618–3622 (2013).

18. Zhao, Y. et al. CO catalytic oxidation by a metal organic framework containing high density of reactive copper sites. Chem. Commun. 47, 6377–6379 (2011).

19. Rangnekar, N., Mittal, N., Elyassi, B., Caro, J. &

Tsapatsis, M. Zeolite membranes – a review and comparison with MOFs. Chem. Soc. Rev. 44, 7128–

7154 (2015).

20. Huang, A., Dou, W. & Caro, J. Steam-stable

zeolitic imidazolate framework ZIF-90 membrane with hydrogen selectivity through covalent functionalization. J. Am. Chem. Soc. 132, 15562–

15564 (2010)

21. Brown, A. J. et al. Interfacial microfluidic processing of metal-organic framework hollow fiber membranes.

Science 345, 72–75 (2014).

22. Eum, K., Ma, C., Rownaghi, A., Jones, C. W. & Nair, S. ZIF-8 Membranes via Interfacial Microfluidic Processing in Polymeric Hollow Fibers: Efficient Propylene Separation at Elevated Pressures. ACS Appl. Mater. Interfaces 8, 25337–25342 (2016).

23. Eum, K. et al. Fluidic Processing of High-Performance ZIF-8 Membranes on Polymeric Hollow Fibers:

Mechanistic Insights and Microstructure Control. Adv.

Funct. Mater. 26, 5011–5018 (2016).

24. Eum, K. et al. Zeolitic Imidazolate Framework Membranes Supported on Macroporous Carbon Hollow Fibers by Fluidic Processing Techniques. Adv.

Mater. Interfaces 4, 1700080 (2017).

25. Eum, K. et al. ZIF-8 Membrane Separation Performance Tuning by Vapor Phase Ligand Treatment. Angew. Chemie Int. Ed. 58, 16390–16394 (2019).
