- CONTENTS –
• 공 법 소 개
• 사 업 분 야 – 1. 연약지반 (교대/도로 보강) 2. 폐쇄관채움
3. 터널공동보강

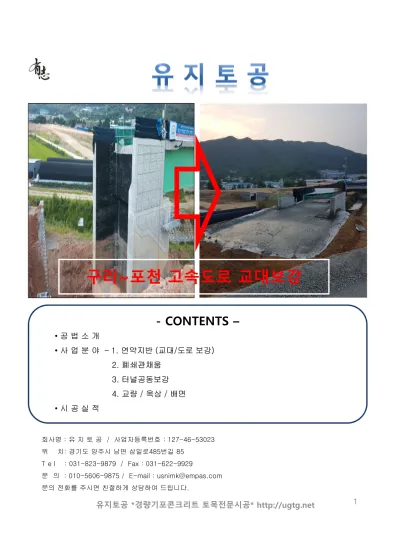

구리~포천 고속도로 교대보강
▶ 공법소개
1. 개 요
시멘트와 물을 혼합한 슬러리에 계면활성제를 발포시킨 기포를 2차 혼합하여 경량화시 킨 콘크리트로 고유동성과 가벼운 하중이 특징이다.
2. 타설표준적용범위 (KS F 4039)
3. 시공방법
유지토공 *경량기포콘크리트 토목전문시공* http://ugtg.net 2
▶ 사업분야 – 1. 연약지반(교대/도로 보강)
1. 원인 : 연약지반상에 건설된 교량의 교대 및 도로는 장기간 침하에 의하여 교대변위 발생으로 인하여 측방유동, 교대 뒤틀림 및 도로의 붕괴를 초래한다.
2. 대책 : 성토하중 조절공법(LOADING CONTROL공법) 일환으로 경량기포콘크리트타 설로 안전성을 확보하는 공법
3. 시공순서 : 현장조사(배치플랜트 위치선정) -> 터파기 -> 거푸집설치 -> 배치플랜 트설치 -> 품질시험 -> 경량기포그라우팅 충진 -> 충진확인 -> 양생 -> 거푸집해체
->되메우기
4. 시공사진 (경량기포 그라우팅)
▶ 사업분야 – 2. 폐쇄관 채움
1. 원인 : 관로 이설공사의 경우 이설 후 폐관을 적정한 방법으로 처리하지 않으면 향후 부식에 따른 지반침하로 도로 및 주변 시설물에 2차, 3차 피해가 발생하므로 관로 이설 공사 시행 전 폐쇄관의 적정 처리방안 검토가 반드시 선행되어야 한다.
2. 대책 : 철거가 어려운 폐쇄관을 경량기포그라우팅으로 충진 함으로서 폐쇄관 함몰 및 지반침하, 지하수 형성 등의 문제로부터 안전성을 확보하는 공법
3. 시공순서 : 현장조사(CCTV 확인, 주입구/배치플랜트 위치선정) -> 터파기 -> 주입 구, 확인구 및 말단부 맹판설치 -> 관내양수작업 -> 배치플랜트설치 -> 품질시험 -> 경 량기포그라우팅 충진 -> 충진확인 -> 양생 -> 되메우기
4. 시공사진 (경량기포 그라우팅)
유지토공 *경량기포콘크리트 토목전문시공* http://ugtg.net 4
▶ 사업분야 – 3. 터널공동보강
1. 원인 : 저토피 구간, 연약지반, 지하수영향구간, 변성작용에 의한 취약지반등으로 배면공동 및 붕락발생
2. 대책 : - 진행성 여굴을 방지하기 위하여 막장면에 앞성토 실시
- 주입단계별 주입관, 확인관 설치(steel 50mm 관으로 볼밸브와 카플링설치) - 숏크리트 폐압
- 선행적으로 공동부위 경량기포 그라우팅 충진 => 내부 공동을 채우고 흐트 러진 상태의 지반을 고결시킴
- 강관다단그리우팅 실시 => 지반의 안정화 도모
- 붕락(공동)구간에 대한 굴진 작업시 지보공을 시공하여 굴진 - 계측을 통한 지반 거동의 이상유무 체크
3. 시공사진 (경량기포 그라우팅)
▶ 사업분야 – 4. 교량 / 옥상 / 배면
교량 / 옥상 하중경감
1. 원인 : 건축물의 리모델링 또는 설계변경에 의하여 하중경감이 필요한 교량, 옥상
2. 대책 : - 진행성 여굴을 방지하기 위하여 막장면에 앞성토 실시
배면 / 옹벽 / 호안 뒷채움 / 속관채움
1. 원인 : 지하차도 배면으로 토사 다짐이 어렵거나 대규모 공동에 하중경감이 필요하고 밀실하게 충진 하여야 하는 경우
2. 대책 : - 고유동성으로 흐름성이 탁월하여 타 시공방법보다 밀실하게 충진할 수 있는 경량기포콘크리트 타설
3. 시공사진 (경량기포 그라우팅)
6 유지토공 *경량기포콘크리트 토목전문시공* http://ugtg.net
▶ 시 공 실 적
Construction Achievement
발 주 처 시 공 사 공 종 명 계 약
수 량 시 공
내 용 비 고
대구도시철도공사 삼보이엔시 2호선 터널구조물 단면보강공사 5 M3 단면보강
대구도시철도공사
삼성물산,
현대건설 외
2호선 터널구조물 단면보강공사
대실, 강창역 5 M3 단면보강
대구도시철도공사 2호선 터널구조물 단면보강공사
담티, 연호역 7 M3 단면보강
대구도시철도공사 2호선 터널구조물 단면보강공사
고산, 신매, 사월역 7 M3 단면보강
대구도시철도공사 2호선 터널구조물 단면보강공사
범어역 8 M3 단면보강
▶ 시 공 실 적
8 유지토공 *경량기포콘크리트 토목전문시공* http://ugtg.net
Construction Achievement
발 주 처 시 공 사 공 종 명 계 약
수 량 시 공
내 용 비 고
대우건설 신기건설 김해 부원역세권지구 주상복합(A-2)
신축공사 1차교대 연악지반채움 935 M3 교대보강 타설높이4M
대우건설 신기건설 김해 부원역세권지구 주상복합(A-2)
신축공사 2차교대 연악지반채움 579 M3 교대보강 타설높이4M
한국도로공사 위본건설 구리~포천 고속도로5공구 소흘IC RAMP-E교
교대보강 경량성토공사 1,585 M3 교대보강 타설높이13M
맑은물사업소전주시 포스코건설 상수도 전면개량을 통한 맑은물
공급사업중 폐구간 경량몰탈충진 910 M3 폐관채움 연장구간4,624M
맑은물사업소전주시 한백
종합건설 상수도 전면개량을 통한 맑은물
공급사업중 폐구간 경량몰탈충진 105 M3 폐관채움 연장구간540M
맑은물사업소전주시 아산
종합건설 상수도 전면개량을 통한 맑은물
공급사업중 폐구간 경량몰탈충진 1,066 M3 폐관채움 연장구간5,250M
국토관리청부산지방 동양건설 부산시계~웅상1국도건설공사 286 M3 폐관채움 연장구간351M
수자원공사 호반건설 고령~개진간 도로건설공사 152 M3 폐관채움 연장구간1,582M
국토관리청부산지방 동양건설 부산시계~웅상1국도건설공사 40 M3 폐관채움 연장구간40 M
▶ 시 공 실 적
Construction Achievement
발 주 처 시 공 사 공 종 명 계 약
수 량 시 공
내 용 비 고
한국도로공사 위본건설 구리~포천 고속도로5공구 5구간
광역상수관로 폐관공사 371 M3 폐관채움 연장구간790M
한국도로공사 위본건설 구리~포천 고속도로5공구
3구간 광역상수관로 폐관공사 234 M3 폐관채움 연장구간300M
LH공사 도양기업 울산혁신도시 도시시설물공사
북부순환도로 송수관로 폐관처리 149 M3 폐관채움 연장구간240M
한국철도시설공단 포스코건설 진접선(당고개~진접) 복선전철
건설공사 주곡2교 하부통과구간제4공구 1,423 M3 문형구조물그라우팅
서울시청 금호건설 100주년 기념관 건립공사서울시립대학교 600 M3 옹벽 뒤채움 타설높이6M
한국도로공사 삼성물산 화도 ~앵평 3공구 100 M3 터널 공동보강
▶ 시 공 실 적
10 유지토공 *경량기포콘크리트 토목전문시공* http://ugtg.net
Construction Achievement
발 주 처 시 공 사 공 종 명 계 약
수 량 시 공
내 용 비 고
한국철도시설공단 극동건설 포함~삼척간철도건설 14공구 50 M3 나곡1터널 공동보강
건설교통부 두산건설 평창~정선간 도로건설공사 3공구
1~4차 터널공동보강작업 660 M3 정선터널 공동보강
한국철도시설공단 현대
산업개발 중앙선 도담~영천 복선전철제5공구 200 M3 양지터널 공동보강
수자원공사 동부건설
대첨댐 광역상수도사업 제5공구 삽교호 횡단 하저 속관채움
(외관2100mm*내관1650mm)*480M 605 M3 속관채움 국내최대하저터널 480 M
국토관리청부산지방 은우종합
건설 동천 생태하천복원(수질개선)사업
(외관2200mm*내관1650mm)*640m 1,044 M3 속관채움 국내최대연장 640 M
수자원공사 동부건설 고덕산단 공업용수 1공구
(외관1800mm*내관1500mm)*180M 259 M3 속관채움
수자원공사 미도산업 개발
논공산업단지 공업용수 낙동강
(외관1100mm*내500mm)*440M 332 M3 속관채움
지역난방공사 미강기업 2017년 고양사업소 열수송관공사 500mm*300M*2열
40.0mm*400M*2열 220 M3 폐관채움
