Demo
1. #g«#
ʲ÷æ Ó 50»2 mm ÂÒ Vê ÂkÛæ² Ö ²
ÎÖ® «{, J, ±, Bê GR o ÎÖ® ® ÆÊ& Ò ÎÖ& Ê®ê £(pore) ®B Ö ²Ê rrÞ
òr:.1,2ÊB² ʲ÷æ òR o «{ Rê & ® Ê Ê²÷æÊ ònê K o rÚÒ, ÷æªÒ
&r ²ÿn6 Þ:. B², Ö ²® ãWÎ ò e ÎÖ®
²Ö® J G® ÿW² ®Ó, ªûÞ, N6 ãÓ G :ç² ÚÒ&r Wÿn6 Þ:.3-5
BÎ ^ zÒ kv® ÒÛ²r, kv® ûÚ Êÿ
®B ª® W6Êî ÖÒ Ê ·Û®B ' ^®6 Êk
v®ê æFêëÎ ²¢Ò& vÿ®â ÿr:.6-8ÎÖ
² ÿr ¢ guluronic(G) unit manuronic(M) unit® ¦ Ú
nªz® W MR G® Â& ®Ê knÆ, ¢®
M/G , MR G® ® ÚBê ö² ÊÆ®&r êòÞæ&®
BÖ& Ò BÒ:6 ²:.9-12B², ¢® G ¾vÊ $n
³ Ö ª É :K z® kR z 2Ò z/ v®ê ûÊ k®Æ, 2V çÊ~² V¦n Þê / R² zR në Ê r3® 6 Nî® k2Ò v²:6 ²:.13Ê& nÊ, M®
¾vÊ $n³ vF®Æ KÊ W z k®Æ, zÊ Óâ û î:.13ÊB² ¢® zªê 2V çÊ~ ß, GV 2V ç Ê~R n§®B V þç® Â£ Vê egg-box þή 3~&® Û ÂÆÒ k¾& Î ÙÊÒ6 ²:.14,15
ÒîR Êÿ² ¢ NÂê Chan G®16ÎÖ zªë Bê Poncelet G®17,18Ö zªë& ®Ê rÆr:. Poncelet GÊ17,18âr Ö zª Rk Ʋ , calcium chlorideÒ V®B Z² V¦Ò 2

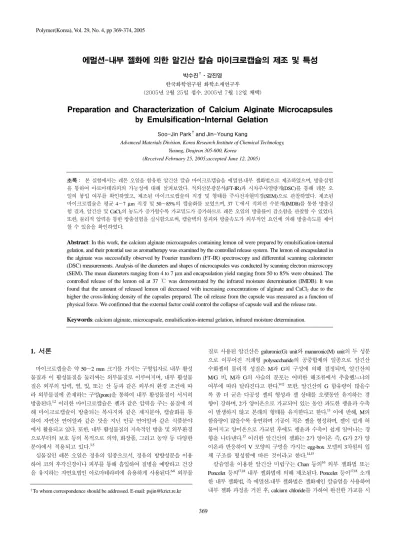

0:»#¯¥#Ì#}YO#Ñr#ì ôûjÌ#§##`á#
`c%}`L#
^¬#^Ìì¬À#
+5338T#5#58¼#Q:/#5338T#:#45¼#T,#
#
Suhsdudwlrq#dqg#Fkdudfwhul}dwlrq#ri#Fdoflxp#Dojlqdwh#Plfurfdsvxohv#
#e|#Hpxovlilfdwlrq0Lqwhuqdo#Jhodwlrq#
Vrr0Mlq#Sdun%#dqg#Mlq0\rxqj#Ndqj#
Advanced Materials Division, Korea Research Institute of Chemical Technology, Yusung, Deajeon 305-600, Korea
(Received February 25, 2005;accepted June 12, 2005)
S¨Ü N :.&rê ^ zÒ ¾v² ¢ Òî ʲ÷æ &®-Ö zªë² rÆ®VÆ, ò:.
Ò® _Û BÖÒ «Î®V6, rÆr ʲ÷æ® e k2Ò RZæZN(SEM)² V®V:. rÆr
ʲ÷æ 6 4»7 µm e 50»85%® ÷æªÒ JVÆ, 37 ×&r WÎv nÚ(IMDB)Ò ² ò:
. R, ¢ e CaCl2® ãV óV¶n³ V¦VV óV®² ^ zÒ® ò¶Ê fâ¾ V¶ n Þ:.
B², W «{ ² ò:. :2¾²¾, ÷æ® ë òãV ÎÖWÎ êÎ& ®Ê òãÒ r
¶ n Þ¢ «Î®V:.G
Abstract:In this work, the calcium alginate microcapsules containing lemon oil were prepared by emulsification-internal gelation, and their potential use as aromatherapy was examined by the controlled release system. The lemon oil encapsulated in the alginate was successfully observed by Fourier transform (FT-IR) spectroscopy and differential scanning calorimeter (DSC) measurements. Analysis of the diameters and shapes of microcapsules was conducted by scanning electron microscopy (SEM). The mean diameters ranging from 4 to 7 µm and encapsulation yield ranging from 50 to 85% were obtained. The controlled release of the lemon oil at 37 × was demonstrated by the infrared moisture determination (IMDB). It was found that the amount of released lemon oil decreased with increasing concentrations of alginate and CaCl2 due to the higher the cross-linking density of the capsules prepared. The oil release from the capsule was measured as a function of physical force. We confirmed that the external factor could control the collapse of capsule wall and the release rate.
Keywords: calcium alginate, microcapsule, emulsification-internal gelation, infrared moisture determination.
†To whom correspondence should be addressed. E-mail: psjin@krict.re.kr
Æ R® ÒîR ÿÊr >>² NÂÒ rÆÊÒ ®ê G
® >fÊ Þ:.19ÊB² rf rv® ZÊ BB Û®® Òî R e calcium chloride Î& glutaraldehyde, iso-propyl alcohol G® V¦
rÒ ÿ² ¢ N rÆ ë:Ê J6n6 Þ:.20-23 N :.&rê &®ª-Ö zªÒ j+² acetic acidÒ B¾
² soybean oil bath®&r 2~ V¦Ò 2ß®B Ö ª k² ʲ
÷æ rÆ®VÆ, ¢® ã, soybean oil bath® ~ ª, N6 2~ V¦r® ã® Îæ: 6z®B ʲ÷æ rÆ e ~ «{& Î ò 6®V:.
2. /
2.1 ÷#
N :.&rê BÎ ^ zÒ Bolak&r, ²r ò F6ÚæÎ ¢ î¾R ʲr² Tween-80R Span-80 Showa Chem.&r ÂÛ®B ÿ®V:. V¦r² calcium carbonate(Samchun Pure Chem.) calcium chloride(Junsei Chem.)Ò ÿ®VÆ, 2~ V
¦V 2ßnê bath® Î soybean oil Wako Pure Chem. Ind.
&r, acetic acidê Showa Chem.&r ÂÛ®B Êÿ®V:.
2.2 ¿·§ìÛ£#g»#
0.5»3 wt%® ¢ î¾ 20 mL Tween-80, ^ zÒ 10 mL
Span-80 WW 10Ú / 6ã ¦n®B vª Rk Ʋ Z Þ vªr ¢ î¾ nÿ·& ^zÒ òòÞ W®®B O/W
&® k®V:. Ê¢, ÿr Span-80R Tween-80® ʲr ê Span-80Tween-804:6, value of hydrophile lipophile balance(HLB)
10.7Ò ÿ®V:. Ê O/W &® 10Ú / 6ã ¦n² B
& 3 wt% calcium carbonateÒ V®B 1~ V¦Ò ß®VÆ, Z®
þ6 Rk ice bath®&r 2ß®V:. Calcium carbonateÒ V®B 1
~ V¦r calcium alginate nÿ· 35 ×® soybean oil bath& òòÞ W®®B 12Z / ¦n , 6 mL® 0.5»3 wt% CaCl2Ò V®B 2
~ V¦Ò ß®V:. Ê¢, soybean oil bathê Êÿ®B pH 4² Jk®B ÿ®V:. ÊÒ ÿÚ² ¦n , soybean oil bath
& ó®nÒ V®B û JV v rÆ e 1 wt% Tween-80
B¾² 2 wt% CaCl2 V¦r nÿ·² ï®B 30 ×&r ÊÆ®
V:.
2.3 IWLU#Ïh#Z#?#Ïh#
rÆr ʲ÷æ® ^ zÒ® _Û BÖÒ «Î® ZÊ ¢
î¾, ^ zÒ, ^ zÒ ¾v® ¢ 2, N
6 ʲ÷æ KBrë Êÿ®B IR(Digital FRS-80, Bio-Rad, scan range: 400»4000 cm-1) wk®B ¦½Ús®V:. B², rÆr
Elmer DSC-6)Ò ÿ®B 20 ×/min® ~ ã² ~&r 400 ×
¢ wk®V:.
2.4 ¿·§ìÛ£ <'Ïh Z ÐÏh
BB Îæ:& Πʲ÷æ® k2 e Ûæ® ÂÒ wk
® ZÊ RZæ ZN(SEM, JEOL JXA 840A) ÿ®VÆ Ê
¢, V 100r® Âk® Ûæ ÂÒ wk®B ʲ÷æ® Û
2.5 ¿·§ìÛ£#tç»$#
ʲ÷æ® ^ zÒ® òÆ/ WÎv nÚ(IMDB,
FD-720, Kett)Ò Êÿ®B 37 ×&r 2ß®VÆ, zÒ® ò¶
( ) :¢ 3 (1)R o:.24
) 100 0 (
) ( ) 0 (%) (
0
m m ×
−
= −
Ψ W W
t W W
m
(1)
Br, tê 2Z îÆ Wm(0) Wm(t)ê WW ^ e 2Z®
ª& Πʲ÷æ® âÒ &²:. B² W0ê 150 ×&r 1 2Z / JV®B ^ zÒÊ ZÞ òr ʲ÷æ® â, ß ¢® âÒ î:.
B², ʲ÷æ® «{& Î òÆ/ V® ZÊ 3.3»
5.6Ý10-2 J/cm2® «{ 5Ú / V² ú, IMBDÒ Êÿ®B òÆ/
2.6 û#Ï£#g»#Z#{L#W|#
0.5»3 wt%® ¢ î¾ nÿ· rÆ®B ÊÒ 70 × zf&
r 242Z / ÊÆ®B ã& Î ¢ Ú rÆ®V:. r Ær ¢ Ú& 0.5»3 wt%® CaCl2Ò V®B 22Z / V¦Ò
ß®V:. ÿÚÞ V¦r ¢ Ú ó®n² ï®B Ú&
þÞê CaCl2Ò rÆ®VÆ, ÊÒ 40 ×&r ÊÆ®B V¦r ¢
Ú rÆ®V:. rÆr ¢ Ú® ¢R V¦r® W û V® Z®B W wk®V:. ß, 1Ý3 cm® rÆ r Ú "û " 2.(Universal Testing Machine #1125, Lloyd LR 5K)Ò Ê crosshead speedV WW 50 mm/min² :.®B Îûk
(tensile strength) b>2® F6~(elongation)® ªÒ 6®V:.
3. ûG Z ë«
3.1 IW0LU#Ïh#Z#?L#|#
Figure 1&r R n Þê j oÊ, ¢ î¾ 3453 cm-1&r OH, 1622 cm-1&r HCO, 1400»1000 cm-1&r COOH COO
® ÂÒ V:. B² ÿr ^ zÒ 3100»2800 cm-1
&r CC CH3, V 1740 cm-1&r CO® ÂÒ î
:. B², 1500»700 cm-1® WC (fingerprint)WC² Ê WC
&r® ·n¶ê BB çÿ:² ÎÊ K¿W² 3 ÙÊÆ, Êê Úæ® Z >ÿÂÆ& ®Ê®ê Ù² Ê WC&r® úï
R® k«² Ês&ê zÊ Î:. ^ zÒ ¾v®
Figure 1. FTIR spectra of sodium alginate powder, blank alginate beads, alginate microcapsules, and lemon oil.
lemon oil alginate microcapsules
blank alginate beads sodium alginate powder
Transmission(%)
7333# 6833# 6333# 5833# 5333# 4833# 4333# 833# Wavenumber(cm-1)
¢ 2® 1400»1000 cm-1&r COOH COO® ® V fâ¾ V¶ n ÞÆ, Êê calcium ionR ¢
R® n§ ß, V¦n§& β Ù² 3Wr:. B², &®-Ö zªë² rƲ ʲ÷æ ¢ î¾® 6v ÂÎ OH, HC(O), COOH, COO®  3100»2800 cm-1, 1800»
1700 cm-1WC&r CC CH3, CO® ^ zÒ® 6v  V îîê Ù² J ^ zÒÊ ¢& _Ûr Ù² f>
nÆ, ^ zÒ® 6v ÂV ʲ÷æ® Â & îîê Ù² J ^ zÒR ¢ Ê& ª¯W n§& ®² ç ÿÊ Òî ¢² f>r:.
Figure 2ê rÆr ʲ÷æ® JW ¢J ZÊ DSC Ò wk² RÊ:. N& îò j oÊ, ^ zÒ 113.80 ×
118.23 ×&r ^ zÒ v® ·J ÂÒ V& «Î¶ n Þ
Æ, ^ zÒ ¾v® ¢ 2® V 200 × ÖR&r ·J ÂV Vn:. N :.&r rƲ ʲ÷
æ® ^ zÒ J®6 Þ ¢& ^ zÒ® ·J Â
¦ ÖÚ DSC &r Vr:. Êê Figure 2Ò Ê, ^ zÒ
J² ¢ ʲ÷æ 143.29 × 154.27 × ÖR&r ^
zÒ® ò& ®Ê ·J ÂV îþ V¶ n ÞÆ, Ó 200 ×Ö rrÞ Î ¢® b& ®Ê B :Î ·J
ÂÒ V¶ n Þ:. ÊB² R²Ö, rÆr ʲ÷æÊ
^ zÒR ¢² Â~ «Î¶ n Þ:.
3.2 ¿·§ìÛ£ <'Ïh 3.2.1 s£ Lð
zªrÎ CaCO3ê Î ÆÊ&r Ên, 2V® çÊ~Î Òî
® Ö² ʪâV r3nÆ, ʲ ÎÊ ÷æ& KÊ r3
®â r:.25Òr N :.&rê, ʪ⮠r3 _2ú
ZÊ ~ ªÒ Ê Ê²÷æ rÆ®VÆ, SEM Ê
²Ê þJ²Ò V² R Figure 3 n Þ:. 25 ×&r r Ær ʲ÷æ 6Ò® ² K® ÚB e :S ² ² Ê V¶ n ÞÆ, 50 ×&rê ²ÊÊ Þ² ʲ÷
æ n Þ:. Ê B 35 ×® ê 6Ò² îΠ®
K ÚB :B ²Ê V ʲ÷æ rƶ n Þ:.
Êê ~V óV¾& Ò Êªâ® r3Ê ²rÊî æ Ê
® ~&rê ¢R ^ zÒ B² ~® Wû q ÷æ
® k2V ®ê Ù² f>r:.
B², ~V ʲ÷æ® k& N®ê Wû SEM² V
² R Figure 4 o RÒ n Þ:. N&r oÊ,
¢ ʲ÷æ 25, 35 ×&r Âk® ÛæÒ k®Æ 35 ×
® ÛæÂV 6Ò² ʲ÷æ rƶ n Þ:. Ê
B 50 ×® ÛæÂV Þ6Ò®Æî è ~® Wû²
¢Ê ^zÒ rV² _Û® ² 2&r V¦rÒ þV
¾& Ò ¢ Z& V¦V r :R o vÊ Ê®ê G Âk® Ûæ k® «ÎÊ z6:. Êê ¢ z ã² Òî Ê~® ¶Î « ZÊrê ~V èn³ á",266~Òn³
zÊ Þê Ù² f>r:. Òr, N :.® soybean oil bathê 35 ײ 6k®B :. ß®V:.
3.2.2 û#Ø£#Lð#
N :.&r &®-Ö zªë Ê, 6 4»7 µm V
ê ʲ÷æ rƶ n ÞÆ, ÎÖ® ã ªV ʲ÷æ® rÆ& N®ê Wû Table 1R Figure 5Ò Ê «Î¶
Figure 2. DSC thermograms of blank alginate beads, alginate microcapsules, and lemon oil.
H{r#
#
#
#
#
# Hqgr#
Heat flow(w/g)
#83# 433# 483# 533# 583# 633# 683# 733# Temperature(×)
50 100 150 200 250 300 350 400
113.8 0 11 8.23
blank alginate beads alginate microcapsules
lemon oil
o o
o
14 3.29 15 4.27
H{r
Hqgr
Heat flow(w/g)
# 473 483 493
Temperature(×) 48715:
47615<
(a)
(b)
(c)
Figure 3. SEM photographs of microcapsules surface morphology by different kinds of temperature; (a) 25 ×, (b) 35 ×, and (c) 50 ×.
n Þ:. ß, ¢® ãV óV¾& Î ÷æ® Â ªê NN®î, ¢® ãV óV¶n³ ʲ÷æ ® óV e :Ú V¶ n Þ:. Êê ¢® ãV óV¾& Ò
/2& fV óV®B ʲr® vª{ fâ2ú², &
® k 2 3nê N® ÂV óV®B ʲ÷æ® Â®
óV :Ú îê Ù² "r:.
3.2.3 Kg Ø£ Lð
V¦r® ã óV& Πʲ÷æ® Table 1R Figure 6 Ê V¶ n Þ:. Êê ¢ ÚæZ® ¿ Òî Ê~
& ®Ê kn², V¦r® ã ª& Πʲ÷æ rÆ
÷æ® ÂV fâ®ê Ù V¶ n Þ:. Êê V¦r® ã
V óV¾& Ò ¢ ÚæZ& ¿¶ n Þê ç® óV ß, V
¦VV óV®B ÷æ® ÖV fâ®ê Ù² f>r:. NBî N :.&rê ¢ g CaCl2nÿ·& W®®ê ÙÊ Ò, soybean oil bath®&r zª RkÊ ßr ʲ÷æ CaCl2² Î Ö V¦Ò ß®² ¢ g CaCl2nÿ·& W®®ê ë
& Ê CaCl2& ®² WûÊ N Â Ù² f>r:.
3.3 ¿·§ìÛ£ tç»$
3.3.1 Ø£ Lð
N :.&rê B² ^ zÒ ÿ®B, ÷æªr kv®
2® ã ª&
Î ò î Ù², ¦ þ¦ 20Ú& 18»33%®
ZÊ 1 wt%® CaCl2² 2~ V¦Ò 2ß®VÆ N R rÆr Ê Â²÷æ® òÆ/ Figure 7® (a)Ò ®B «Î¶ n Þ:.
(a)
(b)
(c)
Figure 4. SEM photographs of microcapsules prepared by different kinds of temperature; (a) 25 ×, (b) 35 ×, and (c) 50 ×.
Table 1. Encapsulation Yield and Mean Diameter of Alginate Microcapsules
Concentration (%, w/w)
Encapsulation yield (%, w/w)
Mean diameter (µm)
Alginate 0.5 49.5 4.69
1 60.0 6.03
2 75.8 6.48
CaCl2
1
3 85.2 6.54
CaCl2 0.5 67.1 7.56
1 75.8 6.48
2 81.7 5.84
Alginate 2
3 82.4 4.32
Figure 5. The effect of alginate concentration on the size distributions of microcapsules.
0 6 2 8 4
0.5 wt%
1 wt%
2 wt%
3 wt%
57 4;
45 9 3
Particle distribution(%)
3# 8# 43# 48# 53# 58#
Particle size(µm)
Figure 6. The effect of CaCl2 concentration on the size distributions of microcapsules.
0 8 6 4
0.5 wt%
1 wt%
2 wt%
3 wt%
57#
49#
;#
3#
Particle distribution(%)
3# 8# 43# 48# 53# 58#
Particle size(µm)
Figure 7® (a)&r R n Þê j oÊ, 0.5 wt%® ¢ ÿ®
V >Z 2ZO Vû Æ C® ò JÊêÆ nÊ, ¢
® ãV óV¾& Ò Ê nV® û î:. Êê
¢® ãV óV¾& Ò &®® fV óV¾²¾, z
ª >>ʲ V¦r ¢ ʲ÷æ® òã& Wû
N®ê Ù² f>r:.
ZÊ Figure 5&r «Î² j oÊ, ¢® ãV 2 wt%Î
è >Ú î² ¢® ãÒ 2 wt%² 6k®B ʲ÷æ rÆ®V:. Figure 7® (b)Ò ®B CaCl2® ã&
2Ò ÿ² V¦VV :Î ã& Ê ² ²V® òãÒ JÚ «Î¶ n Þ
:. NBî. CaCl2® ã ª& Ò ²V 5% k® ò¶
îê Ù V¶ n Þ:. Êê CaCl2V æ Ê® ã&r ê ÎÖ V¦r²r® Wû{Ê N Â ¢ 2²:6 ®ö:.
3.3.2 W÷L p£ Lð
«& ®Ê kr ʲ÷æ® ò V® ZÊ Ê²÷æ& 3.3»5.5Ý10-2 J/cm2® î V®B ò 2ß² R, Figure 8 n Þ:. ß, W «{ ÷æ& V¾²¾ ÷ æ® ëÒ _®B «{ V® J: 40»60% óV r ò V¶ n Þ:. Figure 8& îò j oÊ, ^
10Ú / >Z 2ZO Vû Æ ò JVÆ 30Ú Ê&ê / Ò «{& VÊr ãWÎ ò JV:. ^® Æ ò « {& ®Ê br ÷æ&r vî² ^ zÒÊ K g² «~
& Î Ù² f>r:. B², V«® V óV¶n³ òã
V óV¾ V¶ n ÞÆ ÊÒ Ê òã® rV Vû
¾ «Î¶ n Þ:.
3.4 û Ï£ {L W|
¢ ã V¦r® Wû& Î ¢ Ú® W
® ªê Table 2Ò Ê «Î¶ n Þ:. v, ¢® ã&
Î W & N®ê Wû V® ZÊ, 1 wt% CaCl2² V
¦Ò 2ß² R ¢® ã& Ò Îûk e b>2® F6
~Ê óV~ V¶ n Þ:. Êê ¢® ãV óV¾& Ò ÒîÊ~R® n§Ê ²r®B 6 zªV ª ²r®â ß
~& Î Ù² f>r:. B², V¦rÎ CaCl2® ãV óV¾&
Ò ÎûkV óV¾ «Î¶ n Þ:. Êê ¢ Ú® V
¦V® óV² ÎûkV óV®ê Ù² f>nÆ, Ê B 2 wt% 3 wt%® CaCl2Ò þV² b>2® F6~® fâÒ V
¶ n ÞêÆ Êê ÿÚ² V¦² ÎÊ Ú® kÊ óV¾& Î ÙÊÒ "r:.
4. û«
^ zÒ B² ®ê ¢ Òî ʲ÷æ &®- Ö zªë& ®®B rÆ®B, ʲ÷æ® JW e òÆ / 6®V:. N R, FT-IR ÚgÚs ®B BÎ ^ z Figure 7. Change of lemon oil release from alginate microcapsules at
37 ×; (a) with various concentrations of alginate at constant CaCl2 con- centration of 1 wt% and (b) with various concentrations of CaCl2 at constant alginate concentration of 2 wt%.
0 0 0 0 0
0.5 wt.%
1 wt.%
2 wt.%
3 wt.%
73 63 53 43 3
ψ(%)
# 3# 58# 83# :8# 433#
Time(min) (a)
0 0 0 0
0.5 wt.%
1 wt.%
2 wt.%
3 wt.%
63
53
43
3
ψ(%)
# 3# 58# 83# :8# 433#
Time(min) (b)
Table 2. Tensile Strength and Elongation of Alginate Films Concentration
(%, w/w)
Tensile strength (MPa)
Elongation (%)
Alginate 0.5 5.81 60.2
1 26.0 62.8 2 28.9 65.7 CaCl2
1
3 40.1 78.1
CaCl2 0.5 18.2 48.6
1 28.9 65.7 2 38.3 60.7 Alginate
2
3 54.0 40.3 Figure 8. Change of lemon oil release from alginate microcapsules with various crashing force; alginate concentration, 2 wt% and CaCl2 con- centration, 1 wt%.
0 5 0 5 0
5.6 G10-2 J/cm2 4.4 G10-2 J/cm2 3.3 G10-2 J/cm2 433#
:8#
83#
58#
3#
ψ(%)
3# 58# 83# :8# 433#
Time(min)
ÒÊ Ê²÷æ& ¾Ûn¢ «Î¶ n ÞÆ, DSC Ús
Ê Ê²÷æÊ ^ zÒR ¢² Â~ «Î¶ n Þ
:. ʲ÷æ® Ûæ ÚB 6 Ûæ Âê ¢® ã
V óV¾& Ò N6, V¦r® ãV fâ¾& Ò Ê²
÷æ® Ûæ ÚB 6 Ûæ® ÂV óV¾ «Î®V:. B²,
^ zÒ òÆ/ :. ®B ¢ e CaCl2® ãV óV¶
n³ V¦V® óV² ^ zÒ® ò¶Ê fâ¾ V¶ n ÞÆ, WÎ «{ ² ò:. R, ÷æ® ë e ò ãV ÎÖWÎ êÎ& ®Ê Æ Wû qê Ù «Î¶ n Þ
:. B², ¢® ã V¦r® ãV óV¾& Ò W
Ê óV~ «Î¶ n ÞÆ, ÊB² W ® óVê
¢ Ú® zª® k V¦V& ®Ê¾ «Î¶ n Þ:.
S+S
1. T. Alexakis, D. K. Boadi, D. Quong, A. Groboillot, I. O’neill, D. Poncelet, and R. J. Neufeld, Appl. Biochem. Biotechnol., 50, 93 (1995).
2. O. Franssen and W. E. Hemink, Int. J. Pharm., 168, 1 (1998).
3. C. J. Kim and P. I. Lee, Pharm. Res., 9, 10 (1992).
4. A. Kim, S. J. Park, and J. R. Lee, J. Colloid Interface Sci., 197, 119 (1998).
5. S. J. Park and J. R. Lee, J. Colloid Interface Sci., 219, 178 (1999).
6. J. Wan, A.Wilcock, and M. J. Coventry, J. Appl. Microbiol., 84, 152 (1998).
7. P. Magiatis, E. Melliou, A. L. Skaltsounis, I. B. Chinou, and S. Mitaku, Planta Med., 65, 749 (1999).
8. H. N. Koo, S. H. Hong, C. Y. Kim, J. W. Ahn, Y. G. Lee, J. J. Kim, Y. S. Lyu, and H. M. Kim, Pharmacrol. Res., 45, 6 (2002).
9. O. Smidsrod, J. Chem. Soc. Faraday. Trans., 32, 195 (1973).
10. A. Martinsen, G. Skjak-Braek, and O. Smidsrod, Biotechnol. Bioeng., 33, 79 (1989).
11. A. Haug, B. Larsen, and O. Smidsrød, Acta. Chem. Scand., 20, 183 (1966).
12. B. Thu, P. Bruheim, T. Espevik, O. Smidsrød, P. Soon-Shiong, and G. Skjak- Braek, Biomaterials, 17, 1069 (1996).
13. P. de Vos, B. de Haan, G. H. J. Wolters, and R. van Schilfgaarde, Transplantation, 62, 888 (1996).
14. G. T. Grant, E. R. Morris, D. A. Rees, P. J. Smith, and D. Thom, FEBS Leet, 32, 195 (1973).
15. N. E. Simpson, C. L. Stabler, C. P. Simpson, A. Sambanis, and I.
Constantinidis, Biomaterials, 25, 2603 (2004).
16. L. W. Chan, W. S. Heng, and L. S. C. Wan, J. Microencapsul., 13, 501 (1997).
17. D. Poncelet, R. Lencki, C. Beaulieu, J. P. Halle, R. J. Neufeld, and A.
Fournier, Appl. Microbiol. Biotechnol., 37, 39 (1992).
18. D. Poncelet, V. Babak, C. Dulieu, and A. Picot, Colloids Surf., 155, 171 (1999).
19. L. W. Chan, H. Y. Lee, and P. W. S. Heng, Inter. J. Pharm., 242, 259 (2002).
20. A. R. Kulkarni, K. S. Soppimath, T. M. Aminabhavi, A. M. Dave, and M. H.
Metha, J. Control. Rel., 63, 97 (2000).
21. P. Sriamornsak and J. Nunthanid, Chem. Pharm. Bull., 41, 1475 (1998).
22. S. K. Bajpai and S. Sharma, React. Funct. Polym., 59, 129 (2004).
23. A. Gaumann, M. Laudes, B. Jacob, R. Pommersheim, C. Laue, W. Vogt, and J. Schrezenmeir, Biomaterials, 21, 1911 (2000).
24. C. P. Chang and T. Dobashi, Colloids Surf. B: Biointerfaces, 32, 257 (2003).
25. B. Y. Chio, H. J. Park, S. J. Hwang, and J. B. Park, Inter. J. Pharm., 239, 81 (2002).
26. G. Fundueanu, E. Esposito, D. Mihai, A. Carpov, J. Desbrieres, M. Rinaudo, and C. Nastruzzi, Inter. J. Pharm., 170, 11 (1998).
