Demo
1. #g«#
Þân(fluoropolymer, fluoride resin)ê Fò ª¯W k, 6~ Jk, ^FR nÒ lê 6Úæ n²,1-3 :.4 Þ, k ÿfÊ 330 ×& B®B VÖÚ® :Î k
6Úæ â:J: *GÞ è ÿ ~Ò V6 Þ
Ò,56~ JÚÊ ~ C2 B® 6Úæ â:J: VW
W, þJ²W ÂÆ& ®² ² þ Æ/ JÚ²¾, æ z²Ê êÂnê WÛ® ª[ ÚÒ&r ÞânV
* ² ÊkR z² " ª[ "² ÿn³ ®6 Þ :.6,7 Ê o V²WÎ ^², Þânê R öR o
ÖÞ ÚÒ, Kÿ k o ÚÒ, Z:N
e Rÿ o VZ ÚÒ® ²Ê ª[r²r ÿn6 Þ :. Þânê ÒnW² Table 1& kr j oÊ ª¯W >
Z® ÚæÂÆ& ®®B polytertrafluoro ethylene(PTFE), perfluoroalk- oxy(PFA), ethylene tetrafluoroethylene(ETFE), (FEP)fluoroethylenepropyl ene n G² ÂÚ®Æ, 6~ ÿ® ²Ê ª[r²ê R² 300 × Ê® f lê PTFE n PFA nV ÿr:.8 Ê: PTFE n PFA nê û Fã ÿ ~V 260 ×& B
®B JΪ& VÊ k²  JÊê Ù² ¢z Þî, :ÿWÎ ®N²r û J& V®B FÂr J6ê $
Æ, Þ Væ:® Æ& ®®Ê ^ã ª[²r® û
Ê: 6~ÿ ÞânV lê J ª[r²r® vW g ê 6z¶ ¢, FÂ& V² ê® ÖÇJ:ê J ª[
ê Ù² 3Wr:. N Væ: PTFE n Ú(film, 300 .m)R PFA n ^ã ª[(coating film, 25 µm) V², û JΪ
& ®² ª¯W e ²Ê ® ªÒ Vw® Z²
::á#ÃHåQ#ÆëÌ#:#O á#/#6¨#
»g./..}£/£.}..}§SL../%#
.éè(# ÄÐ5</#..^¬# ðq (|p#
+5337T# 44# 58¼# Q:/#5338T# 4# 47¼# T,#
#

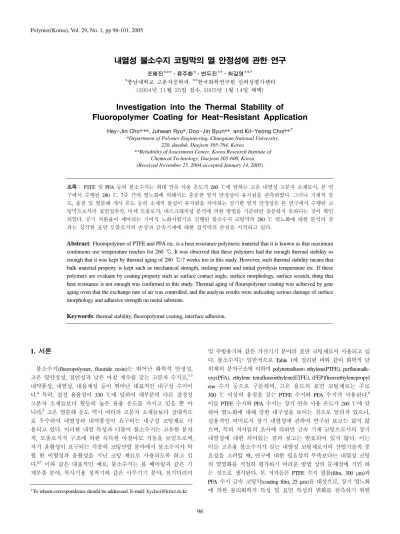

Lqyhvwljdwlrq#lqwr#wkh#Wkhupdo#Vwdelolw|#ri#
Ioxrursro|phu#Frdwlqj#iru#Khdw0Uhvlvwdqw#Dssolfdwlrq#
Kh|0Mlq#Fkr*/**/#Mxkzdq#U|x*/#Grr0Mlq#E|xq**/#dqg#Nlo0\hrqj#Fkrl**/%
*Department of Polymer Engineering, Chungnam National University, 220, daeduk, Daejeon 305-764, Korea
**Reliability of Assessment Center, Korea Research Institute of Chemical Technology, Daejeon 305-600, Korea (Received November 25, 2004;accepted January 14, 2005)
S¨Ü PTFE e PFA G® Þânê ²V Fã ÿ ~V 260 ×& B®ê 6~ J 6Úæ â²r, N F Â&r nßr 280 ×, 7R Z® JΪ& ®Êr ÿÚ² JW kÊ v~ Vw®V:. NBî W k
, f e JÚÊ r2 ~ G® âW Ê v~ ®N®ê ² JW k N FÂ&r nßr ª [²r® ²Êg_W, N *öZ, úÂî® Ús& ®² ë V®Ê ÿÚ® ®:ê ÙÊ «Î Rê BW² ²Ê *öZ® æR ^ã& V² g{® æ: W®6 Þ:.
Abstract:Fluoropolymer of PTFE and PFA etc. is a heat resistance polymeric material that it is known as that maximum continuous use temperature reaches for 260 . It was observed that these polymers had the enough thermal stability so enough that it was kept by thermal aging of 280 /7 weeks too in this study. However, such thermal stability means that bulk material property is kept such as mechanical strength, melting point and initial pyrolysis temperature etc. If these polymers are evaluate by coating property such as surface contact angle, surface morphology, surface scratch, thing that heat resistance is not enough was confirmed in this study. Thermal aging of flouropolymer coating was achieved by gear aging oven that the exchange rate of air was controlled, and the analysis results were indicating serious damage of surface morphology and adhesive strength on metal substrate.
Keywords: thermal stability, fluoropolymer coating, interface adhesion.
†To whom correspondence should be addressed. E-mail: kychoi@krict.re.kr
G
:ç² :. Zr®VÆ, Þân ª[® û J : ÿW V² V®6æ ®V:. Þ N FÂ&rê ÒnW
² 6Úæ n® J V®ê ë² W k, JÚ Ê r2 ~, f, k Vû 3 G® ªÒ Vw®ê ë Î&, ª[r²r® ²Ê Z² ²Ê g_W e úÂî
®, ²Ê N ÂÆ G Vw®B Þân ª[® J
Vw®V:.
2. /#
2.1 Ó×c Ï Z 2
J Þân ª[® JΪ F® Z®B, 300 µm ¦.® Þân ÚR 25 µm ¦.® Þân ª[® ¦ V 2"Ò v3®B, rn² Ú Þân ^ã ª[
Þân® JΪ ¦®B Ús®V:. Þân Ú /ç Z¶¢Â(R)&r rƲ sheet Ú², gà /
6Úæâ(R)&r rÆr 6 180·80 .m Ûæ ® PTFE n
Ú& 300»400 kg/cm2® î² Z «F² Jî®B
^ VK² ÚÊ:. ^ã ª[ 2kK(R)&r rÆ
² PFA n ª[², F&r rKr PFA nÒ ¢>NÚ
® ^ã f& 6 25·5 µm ¦.² Ê3 û î² Þâ n ª[Ê:.
2.2 ?Ã tà
JΪê Jª& ®² Wû 6z®B K ®®~Ê Æ^
nê 3 Ϊ2.Ò ÿ®B 7RZ nß®V:. 2.& ÿ² 2.ê ÒN Yasuda Seisakusho® Ϊ2. þÎ 102-SHF- SÒ ÿ®VÆ, 2. g® K ®®~ 2ZO 4»7â² Æ
^®V6 Ϊ ~ê 160R 280 ×Ò v3®B 1R, 3R, 5R, 7R Zÿ® Ϊ 2Z² nß®V:.
2.3 Ãð'# Z ?Ïh
Þân Ú® Îû k 6~ wk Instron® Universal Tes- ting Machine þÎ 5567 ÿ®VÆ, 2 k2ê KS M3054&
²r 2k 2 ÿ®V:. Cross-head speedê ASTM D 882
& V®B 500 mm/min® ã² wk®V6, 6r 2® 6 h
² ÆÊÒ Vw®V:.
2~RJ(DSC) Ús TA instrument® þÎ DSC 2910 þ Î ÿ®B, 10 ×/min® ~ã² 400 ×¢ VJ®ê ë
² â ÚZ ®&r wk®V6, JâÚs(TGA) Ús
TA Instrument® þÎ TGA 2950 Êÿ®B 10 ×/min® ~ã
² 700 ×¢ VJ®ê ë² â ÚZ ®&r wk®V :. JΪ& ®² ªÒ ¦® ZÊ ÿr Þân ÚR
^ã ª[ W Þân ²ÊÖ(»100 m)® nÒ Ê
ö e ʲ ÿ² k > ë² V®V:.
2.4 \TL l` Z LÃkÏ\ Ïh
g_W wk 768Ý576® ÊN ÊÒ lê SEO 300A þÎ
ÿ®B, ó®n® ÖV 6 10 µLV n³ Æ^®
ê ë² nßn:. ÆÊ® wk R Þân Ú e ª[& V®B 10â® wk nß² ® 6h ê ë
² nßn:.
WÎvÚg Ús JΪ& ®² Þân Ú® ²ÊÖ Jª Ò Vw® Z®B Nicolet® þÎ Magna 550 e IR Plan Advan- tageÒ ÿ®VÆ, JΪ& ®®B JW æÊ 'gn 2
" ²ÊÖ(»50 m) n" Êö e ʲ ÿ®B k2þ , ZN IR Vw ë& ®² resolution 4 cm-1, 128â scan® wk Æʲ Ús®V:.
2.5 OÛOC K{ Z ï·ã£ '#
ZæZN V VVãZ«&r 6~® VÊ Vû² cold gun type® FE-SEMÎ JEOL® þÎ JSM-6700F þÎ ÿ
®VÆ, wk ÆÊ WD 8 mm, 5 keV&r 1000~² V®
V:.
úÂî® :. CETR® úÂî® 2. þÎ UMT-2Ò ÿ
®V6, n 0.4 cm® ^ö V úÂî® spindle ÿ®V :. Spindle® Ê/ Æê 10 mm, Ê/ãê 1 mm/min, n Ö®
®g(Fz) 5&r 200 g¢ Òk®â Ö®Ò óV®ê ë ÿ®B úÂî® VÃ{(Fx)R nÒ wk ®V:.
3. ûG Z ë«
ân æV lê ª¯W kR Þân ^ã
n Þ:. N FÂ& ÿr PTFE n PFA nê V²WÎ J Þân ª[r²r, 260 ×® Fã ÿ ~ 300»330 ×
® ÿ ~Ò V6 Þ:. N FÂ&rê û J V
® Z² JΪ 2. ~² 280 ×Ò v3®V6, ¦ 2.
~²r 160 ×Ò êV®B v3®VêÆ, :W² Þân
ª[rÞ VÖÚ® 6~ ÿ ~ê 160»280 ×® êZV v Ù
² f>®V:. $ 6Úæ n® JΪV K g® â
g_Ê Ê>ê ²ÊÖ& 'gnê +Ê Þ²,9,10 JÎ
B 1, 3, 5, 7R® Zÿ² 7RZ V®ê ë² ßn:.
300 µm ¦.® PTFE n Ú² nßr Þân Ú® J Ϊ& ®² W ª® ç, Figure 1Ê JB Rê ÙR oÊ Îû k e 6~® ª² bnêÆ, 160R 280 ×® ¦ V JΪ ÆÊ þ¦&r JΪ 2ZÊ R¶n³ Îû k
Table 1. Typical Properties of Teflon Fluoropolymers
Property Teflon PTFE Teflon PFA Teflon ETFE Teflon FEP
Specific G ravity, g/cm3 2.15 2.15 1.76 2.15
Tensile Strength, psi 3000b5000 3600 5800b6700 3400
Elongation, % 300b500 300 150b300 325
H ardness, Shore D 50b65 60 72 56
Taber A brasion, m g. cycle 12 - - 14.8
C oefficient of Friction Static, D ynam ic
0.12b0.15 0.05b0.10
0.2 -
0.24b0.5 0.3b0.4
0.12b0.20 0.08b0.3 C ontact A ngle, w ater, degrees 104b111 104b111 90b100 95b105
M elting Point, ~ 327 306 267 260
C ure Tem perature, ~ 379b429 379b399 302b323 360b385 M ax, U se Tem p,~
C ontinuous, Interm ittent 260, 316 260, 288 149, 199 204, 232 Therm al C onductivity,W /m .k 0.5 0.19 0.24 0.20
Therm al Expansion, ppm /~ 100
Water A bsorption, % in 24 hr <0.01 <0.03 <0.03 <0.01
M V TR ,g/100 sq - - - 0.40
6~Ê "®â óV®ê û JB b²¾ 280 ×/7RZ
® JΪ ÆÊ ®&r, :.r Þân® W, ª¯W Â
Ê ÿÚÞ vn6 Þ¢ î6 Þ:. JΪ 2Z R&
Î k 6~® óV Z, Þân Ú® JΪ Rk
&r vrv n Þê Þân® ª¯W Jª& ®² ÚæZ V¦
¿11Bê ÒÖ ² âr ÛæZ® & ®² 6~ â þR Ò &β 3W¶ n Þ:.
280 ×&r 7RZ JΪr Þân ÚR ª[® ²ÊÖ&
r 2"Ò >®B nßr 2~RJ Ús Rê, Figure 2
&r JBR6 Þê ÙR oÊ, Þân Ú® &ê JΪ î& ®² ªV ¢ JBRê Ù& n®B, ª[®
&ê JΪ î& ®®B ÿ ~ e kªV óV®ê ç JBR6 Þ:. Êê Þân ÚRê B, ª[ J Ϊ î& ®®B n Ö® kªV êVW² ßn
¢ îê Ù², ÊO nV ÞÿÚ² Jî Ê{ V
6 Þ¢ îê ÙÊ:.12 ÊB² Ês ² ßr ÊO ª[ 2"® 2~RJ& ®² VJ e W® r®
:. ®B 1~ VJ® fR 2~ VJ® f e W k ª ~V WW 310.0, 312.2, 287.5 ײ R î Ö¿®
ê ÙÊ:. NBî Jâ Ús& ®² JÚÊ Æ/® Ús Rê
ÚR ª[ þ¦&r JÚÊ® r2 ~(onset temperature)
²V ÚÊ ~ G&r Æ ªV ¢ «Î®ê ÙÊ:. J Ϊ îr Ú® ² JÚs Rê V¦¿ Bê Úæ
^> G® ª¯W Jª® +V ¢ JB Rê Ù²,13,14 Figure 1® Îû óVV Jª& ®² V¦¿ ¢Ò Vû
rö³ ®ê ÙÊ:.
²Ê Êk Þân ª[&r V®ê gê² ²Ê
g® ®î², N FÂ&rê JΪ ª[ ²Ê& kr ó®n ® g_W® ª²¾ Ê® ªÒ V®6æ
®V:. Figure 3Ê JB Rê j oÊ JΪ 2Z& Î g_
W ª ç ZW²ê Æ ªÒ JB R ê ÙÊ", ª[® 3R¢® ^ JΪ Z g&ê ÓZ® g_
W óVÒ JB R:V, Ê 7R& ÊÊÊ :â fâ®ê û Ê îî6 Þ:. ÊB² ª® ç g_W® wk z~ê Z(·2) e 2" BêZ(·3)Ò 6z¶ ¢, Vwr Þân
²Ê® ÚÛ² ª¯W Jª Bê ªÒ nW®ê Ù²
15-19
Þâ n® JªV â Ê ®& ßv –COOH(1810 e 1760 cm-1) e –COF(1860 cm-1)o ªr VûÒ WÎvÚg Ús úïR &r «Î¶ n Þ:. Figure 4ê Þân ª[
® JΪ Z® ²ÊÖ WÎvÚgÚs úïR 2500»1700 cm-1 êZ&r ¦² Ù², N :.® JΪ& ®®B ª[
® ²ÊÊ ª¯W² Jªn:ê +V :ê Ù «Î
®6 Þ:. Ê Vw Rê Figure 2® 2~RJ Ús e Figure 1. Influence of thermal aging time on the tensile strength (:, ;)
and the elongation (1, 0) of fluoro- polymer (PTFE) film at 160 × (:, 1) and 280 × (;, 0).
# 3# 4# 5# 6# 7# 8# 9# :# ;#
Time (week) Tensile strangth (kgf/cm2) :#
9#
8#
7#
6#
5#
4#
3#
Elongation (%)
733#
633#
533#
433#
3#
Figure 2. Changes in melting behavior of fluoro-polymers by thermal aging. Non-aged vs aged sample at 280 × / 7 weeks. (a) Fluoropolymer (PTFE) film and (b) Fluoropolymer (PFA) coating.
# 583# 5:3# 5<3# 643# 663# 683#
Temperature (×) (a)
Heat flow (W/g)
0315#
0317#
0319#
031;#
0413#
0415#
0417#
# 583# 5:3# 5<3# 643# 663# 683#
Temperature (×) (b)
Heat flow (W/g)
0315 0319 031;
0413 0415
Figure 3. Influence of thermal aging time on the contact angle of fluoropolymer (PTFE) film (1, 0) and fluoropolymer (PFA) coating (;) at 160 × (1) and 280 × (0, ;).
3# 4# 5# 6# 7# 8# 9# :# ;#
Time (week)
Contact angle (°)
473#
463#
453#
443#
433#
<3#
;3#
:3#
JâÚs GÊ Ûó² JÚs® R Ö¿®ê Ù², 7RZ
® JΪ& ®®B 2.r ª[® ²Ê& ª¯W Jª® +
V :ê Ù ~ «Î®ê ÙÊ:. Ê oÊ ª[® ²Ê&
ª¯W Jª® óÆV 6, ª®B Þân® ²Êg_W ª
¯W Jª& Rf® :ê ÙÊ ¢z Þ ¢&,20 Figure 3
&r JBV ª[® g_W ªê ª[® ²Ê þJ² ®
ªÒ ®N®ê W ª& β Ù² 궶 n Þ:.
Figures 5 6 WW Þân ÚR ª[® JΪ 2Z
& Î ²Ê þJ²® ªÒ V² Ù²¾, Figure 5&r JBRê Ú® ²Ê þJ²® ª Figure 6&r JBRê ª[® ²Ê þJ²® ªê O² ~ÊÒ JBR6 Þ:.
Figure 5® Ú ²Ê&ê Òk ZÿR û V N² ²Ê úÂî®Ò KW² JBR6 ÞêÆ, Ú VK 2® ^ ú Â f>r:. Òr Êê JΪ® RkRê V®Æ, Z nW² JΪ& ®² Æ þJ² ® ªê JÊ 6 Þ
î, JΪV 7R& ÊÊÊ ²ÊÖ& N² kÆW(flake):
Ê knê NÓ² ªV «Îr:. N& n®B Figure 6® ª [ JΪ ÊZ& ÊN N² (hole)R Â^Ê(craze)V
®B O Ê kn kªnê þJ² ® Æ ªV îî6 Þ:. Êê Ú e â ® ÞânV k g® â
Rk&r Æ «ë «{ qêÆ n®B, ª[ rÆ Rk&
rfÊ nWr Ù² JÊÆ, Ê Figure 2(b)V ®N®ê J î Rk& Þr® ÖDz â þR Wû R Ù² f>r:. ¶ "² ª® ç JΪ ^& zÞz Æ
k e kªV Vn6, 3R ʲê Ϊ 2ZÊ R®Êr ® kª e kªV nNB: 7R& ÊÊBr ê :2 ²Êê û JBRê ÙÊ:. ÊB² ª® ç
, Figure 3&r îò ª[® g_W ª® çR o, ó V fâ® ç²r Þân® ²ÊÊ W² Jªn ²Ê ƶV óV®Ê ²Ê&r® ²n g_ Óª2r g_WÊ óV²:ê J6²Ö,21 zÛ Vû² ÊvÒ n Þ:. Ê o ª[® kª e ²Ê ƶ® óV &Î
²ê, ª[ ÖÚ Ê²² ^ Ú®B wk² Jâ gÚsë(TGA)® Ús RV JBRê ÙîR, ª[& B
¾r N® nr (400 ×Ê® nr ¾ V² 1.4%, Þân Ú® &ê 0.1%)Ê JΪ î& ®®B ªn
rÎ Ù² 3WnÆ, Ê â ¿Ê ÖÇÞ® kr ÆW :Ê JΪ î g® JW ⪠þR& ®®B ²Ê þJ²
V ²Êê Rk JBRê Ù² 3Wr:. 6² Ê ª [& ÿr Þân(PFA)® ÿ ~ê 310.0 ×, kª ~
ê 292.7 ײ Vwn:.
ª[ ^ã &® k2ʲ Ú"Ò W Ê lê ®NV gê2n n Þ:. nÊ& ª[r& Þrê
^ã & V² g{® vV gê² W Ê nî, Ê& V² V e FÂÒ nß¾& Þ ª[r® ^ã &
V² Ê g{ k«Þ wk¶ n Þê vþ² ëÊ ~
Figure 4. Formation of hydroxyl group at fluoro-polymer surface by thermal aging, non-aged (--) and aged (-) at 280 ×/7weeks.
Transmittance (%)
#5933# 5633# 5333# 4:33#
Wavenumbers (cm-1)
Figure 5. Surface images of fluoropolymer(PTFE) film after thermal aging at 280 × (Ý1,000). (a) non-aged (b) aged for 1 week, (c) aged for 3 weeks, and (d) aged for 7 weeks.
Figure 6. Surface images of fluoropolymer (PFA) coating after thermal aging at 280 × (Ý1,000). (a) non-aged, (b) aged for 1 week, (c) aged for 3 weeks, and (d) aged for 7 weeks.
(a) (b)
(c) (d)
(a) (b)
(c) (d)
r úÂî® 2.Ò22ÿ² Þân ª[®  wk 2 ., Figure 7&r JB R6 Þê j oÊ ª[® JΪ&
RÒ r2®6 Þ:. Figure 7(a)ê JΪ Z® Þân ª[&
V² úÂî® 2.® RÒ JBRê Ù²¾, úÂî® &¾ (spindle)& V² nÖ® ®g ^ 5 g&r 200 g¢ vW
² óV2 ¢ 2.2Z 116^ ÖR V² VÃ{(Fx)R
n® çÊ ª®ê Ù «Î®â r:. ^ ÂZ&r JBRê Æ nê &¾Ê ²Ê® Þân ª[ & ¾Û
¾& ÖVnê VÃ{Ê nWr ÙÊÆ, Ê ÂZ&rê &¾®
^ã & V² e þ&® VÃ{ nW®ê ç6 ¶Î
C /R ãWÎ óV® çÊ îî6 Þ:. ß, ÂZ
ÂÚ®ê V2Z Z® ªê úÂî® &¾® ª[ R&
®² ªÒ nW®ê Ù²¾, V2ZVê &¾Ê ª[R
^ã Ê® Ê& B®ê 2ZVÒ ®N®â nê ÙÊ :. Êê úÂî® 2. g¯ZN² «Î² úÂî® ² Ê V® R Ò®²:. JΪr ª[® úÂî® 2.
RÒ JBRê Figure 7(b)&r, 2.2Z 71^Ò V²
² ¦ ÂZ² îZ :.® ç JΪ Z® ª[Ê JBRê NÙR Ââ :Ê :. NBî ΪZ® ª[Ê 59.3 g® n®g& ®®B RnêÆ n®B Ϊ® ª[
40.2 g® n®g& ®®B Rnâ nÆ, ª[Ê Rr
&¾Ê n û² ß®êÆ Îê VÃ{(Fx)Ê Îª
Z&ê 79.3 gÎÆ n®B Ϊ &ê 9.5 g& ÞR² Ù JΪ
& ®®B Þân ª[® ^ã & V² g{Ê Ââ J ªn¢ îê ÙÊ:. o N& ²2r n®
&, Ϊ Z ª[ ª[Ê Rr Æ ªV î, Ϊ ® ª[ ª[Ê Rr Æ C® fâÒ JBb
²¾, C2 JΪ& ®² ª[® g{ fâV nWn6 Þ:.
ª[Ê Rr ª[Ê íþ 2ç®ê Úf&r®
VÃ{R nê JΪ& ®®B ΪZ ÊO hJ: WW 1/8 1/5² fâ®6 Þ:.
Òr 7RZ® û JΪê Þân ª[& V² JW â
ª Rk êVW² ß2þ þRV Þî ª[® ^ã
& V² g{ Ââ Jª2úê rfÊ nnr:.23
² ²Ê þJ² Vw e JÚs® R úÂî® 2.®
Rê WW êVWÎ Jî® êR Jî& ®Ê vrv n Þê ª[® g{ JªÒ þrnâ r2®ê ÙÊr Þân® ª[ Rk&r ÞV®â nnnê Jî Rk®
R® rV ê¾ ÛÞ JBR6 Þ:.
4. û«
Þân ÚR ª[ V² nßr N FÂê, ÊkR z² G® ² ²Ê Ê êÂnê 6~ÿ ²Ê ª[r
²r ÞânV lê û Jk V® Z®B nßn
:. Ú² nßr :. Rê, J Þân® ²V F ã ÿ ~² Î3n6 Þê 260 ×Ò 6z¶ ¢ :W² Wÿ Vû² ²6 ~Î 280 ×&r 7R(28Ò)Z® Ϊ ÆÊ
²ê, 2.r J ÞânV lê ª¯W Ê Æ r
Ê vnê Ù «Î®ê ÙÊ:. NBî ÞânÒ ª[
² ÿ®6 Þê ª[r® &ê, /Ò² ÆÊ ®&r n
æ® ®NÞê ª¯W Jª® nn Ê, BW² ²Ê þJ
²® Jª ^ã &® g{ V®V ß~ «Î®V :. N Rê, Þân® ª¯W J ~ê :Î ®N&r, ª[r²r ÞânV lê J ~® ² Þân® ª [ Rk& nn®ê Jî r® gê JBR6 Þ:.
+S
1. G. Pompe, U. Lappan, and L. Häußler, Thermochimica Acta, 391, 257 (2002).
2. B. J. Briscoe, H. Mahgerefteh, and S. Suga, Polymer, 44, 783 (2003).
3. H.-H. Shim and O.-K. Kwon, Journal of KSTLE, 11, 28 (1995).
4. J. Zhang, L. Xu, X. Yu, and X. Liu, Mater. Lett., 56, 410, (2002).
5. D. M. Price and M. Jarratt, Thermochimica Acta, 392-393, 231 (2002).
6. C. B. Wang, M. F. Yan, and Y. Wang, Tribology International, 37, 645 (2004).
7. X.-C. Lu, S.-Z. Wen, J. Tong, Y.-T. Chen, and L.-Q. Ren, Wear, 193, 48 (1996).
8. J. J. Licari, Coating Materials for Electronic Applictions, Noyes Publications, William Andrew. Inc, p185 (2003).
9. P.-A. Eriksson, P. Boydell, K. Eriksson, J.-A. E. Manson, and A.-C.
Albertsson, J. Appl. Polym. Sci., 65, 1619 (1997).
10. N. Piccirelli and M. E. R. Shanahan, Polymer, 41, 4077 (2000).
11. G. Peng and H. Geng, D. Tang, and S. He, Radiat. Phys. Chem., 69, 183 (2004).
Figure 7. Scratch test results of fluoropolymer (PFA) coating, (a) non- aged coating, (b) aged coating at 280 × / 7 weeks.
# 3# 433# 533# 633# 733#
Time (sec) (a)
Friction coefficient
518#
513#
418#
413#
318#
313#
Fz (g) 3#
83#
433#
483#
533#
Friction coefficient
518#
513#
418#
413#
318#
313#
Fz (g) 3#
83#
433#
483#
# 3# 433# 533# 633# 733#533#
Time (sec) (b)
12. W. Bürger and K. Lunkwitz, J. Fluorine Chem., 54, 80 (1991).
13. K. Schierhoz, U. Lappan, A. Peter, L. Dunsch, and K. Lunkwitz, J. Polym.
Sci.; Part B: Polym. Phys., 37, 2404 (1999).
14. L. Ferry, G. Vigier, R. Alexander-katz, and C .Garapon, J. Polym. Sci.;
Part B: Polym. Phys., 36, 2057 (1998).
15. U. Lappan, B. Fuchs, U. Geißler, U. Scheler, and K. Lunkwitz, Polymer, 43, 4325 (2002).
16. K. Schierholz, U .Lappan, and K. Lunkwiz, Nucl. Instr. and Meth. B., 151, 232 (1999).
17. U. Lappan, U. Geißler, L. Häußler, D. Jehnichen, G. Pompe, and K.
Lunkwitz, Nucl. Instr. and Meth. B., 185, 178 (2001).
18. D. Fischer, U. Lappan, I. Hopfe, K.-J. Eichhorn, and K. Lunkwitz, Polymer, 39, 573 (1998).
19. K. Lunkwitz, A. Ferse, H.-J. Brink, D. Handte, and U. Gross, J. Fluorine Chem., 29, 234 (1985).
20. N. V. Gitis, J. Xiao, and M. Vinogradov, Proceedings of 26th Annual Meeting of The Adhesion Society, 133 (2003).
21. K. Gotoh, Y. Nakata, M. Tagawa, and M. Tagawa, Colloid Surface A, 224,165 (2003).
22. N. Piccirelli and M. E. R. Shanahan, Polymer, 41, 4077 (2000).
23. J. Zhang, Q. Wu, X. Yu, P. Zha, and H. Li, Mater. Lett., 48, 362 (2001).
