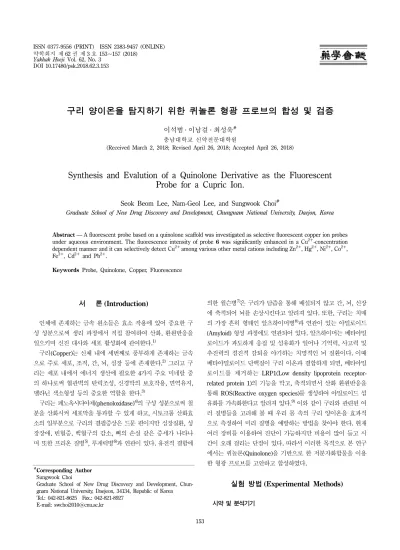

Synthesis and Evalution of a Quinolone Derivative as the Fluorescent Probe for a Cupric Ion.

DOI 10.17480/psk.2018.62.3.153

구리 양이온을 탐지하기 위한 퀴놀론 형광 프로브의 합성 및 검증

이석범 · 이남걸 · 최성욱^# 충남대학교 신약전문대학원

(Received March 2, 2018; Revised April 26, 2018; Accepted April 26, 2018)

Synthesis and Evalution of a Quinolone Derivative as the Fluorescent Probe for a Cupric Ion.

Seok Beom Lee, Nam-Geol Lee, and Sungwook Choi^#

Graduate School of New Drug Discovery and Development, Chungnam National University, Daejon, Korea

Abstract — A fluorescent probe based on a quinolone scaffold was investigated as selective fluorescent copper ion probes under aqueous environment. The fluorescence intensity of probe 6 was significantly enhanced in a Cu²⁺-concentration dependent manner and it can selectively detect Cu²⁺ among various other metal cations including Zn²⁺, Hg²⁺, Ni²⁺, Co²⁺, Fe³⁺, Cd²⁺ and Pb²⁺.

Keywords Probe, Quinolone, Copper, Fluorescence

서 론 (Introduction)

인체에 존재하는 금속 원소들은 효소 작용에 있어 중요한 구 성 성분으로써 생리 과정에서 직접 참여하여 산화, 환원반응을 일으키며 신진 대사와 세포 활성화에 관여한다.¹⁾

구리(Copper)는 신체 내에 세번째로 풍부하게 존재하는 금속 으로 주로 세포, 조직, 간, 뇌, 심장 등에 존재한다.²⁾그리고 구 리는 세포 내에서 에너지 생산에 필요한 4가지 주요 미네랄 중 의 하나로써 혈관벽의 탄력조성, 신경막의 보호작용, 면역유지, 멜라닌 색소형성 등의 중요한 역할을 한다.³⁾

구리는 페노옥시다아제(phenoloxidase)⁴⁾의 구성 성분으로써 철 분을 산화시켜 세포막을 통과할 수 있게 하고, 시토크롬 산화효 소의 일부분으로 구리의 결핍증상은 드문 편이지만 심장질환, 성 장장애, 빈혈증, 백혈구의 감소, 뼈의 손실 같은 증세가 나타나 며 또한 프리온 질병⁵⁾, 루게릭병⁶⁾과 연관이 있다. 유전적 결함에

의한 윌슨병⁷⁾은 구리가 담즙을 통해 배설되지 않고 간, 뇌, 신장 에 축적되어 뇌를 손상시킨다고 알려져 있다. 또한, 구리는 치매 의 가장 흔히 형태인 알츠하이머병⁸⁾과 연관이 있는 아밀로이드 (Amyloid) 형성 과정에도 연관되어 있다. 알츠하이머는 베타아밀 로이드가 과도하게 응집 및 섬유화가 일어나 기억력, 사고력 및 추진력의 점진적 감퇴을 야기하는 치명적인 뇌 질환이다. 이때 베타아밀로이드 단백질이 구리 이온과 결합하게 되면, 베타아밀 로이드를 제거하는 LRP1(Low density lipoprotein receptor- related protein 1)의 기능을 막고, 축적되면서 산화 환원반응을 통해 ROS(Reactive oxygen species)를 생성하여 아밀로이드 섬 유화를 가속화한다고 알려져 있다.⁹⁾이와 같이 구리와 관련된 여 러 질병들을 고려해 볼 때 우리 몸 속의 구리 양이온을 효과적 으로 측정하여 미리 질병을 예방하는 방법을 찾아야 한다. 현재 여러 장비를 이용하여 진단이 가능하지만 비용이 많이 들고 시 간이 오래 걸리는 단점이 있다. 따라서 이러한 목적으로 본 연구 에서는 퀴놀론(Quinolone)을 기반으로 한 저분자화합물을 이용 한 형광 프로브를 고안하고 합성하였다.

실험 방법 (Experimental Methods)

시약 및 분석기기

#Corresponding Author Sungwook Choi

Graduate School of New Drug Discovery and Development, Chun- gnam National University, Daejeon, 34134, Republic of Korea Tel.: 042-821-8625 Fax.: 042-821-8927

E-mail: [email protected] Short Report종설

시약은 Aldrich, Acros, TCI 그리고 삼전화학 등의 제품을 사 용하거나 필요한 경우 합성하여 사용하였다. 본 실험에서 사용 한 용매 및 언급하지 않은 시약은 부차적인 정제과정을 거치지 않고 시판품을 이용하였다. TLC(Thin Layer Chromatography) 는 Kieselgel 60 F₂₅₄ plate(Merk)을 사용하여 합성 과정을 관찰 하였고 합성 후 화합물의 정제는 MPLC(Biotage)을 이용하였다.

모든 화합물의 ¹H-NMR 및 ¹³C-NMR spectra는 Bruker 300 MHz spectrometer(Fourier 300, ¹H=300 MHz, ¹³C=75 MHz)로 측 정하였으며, chemical shift는 ppm(parts per million)으로 나타 내고 spectra는 내부표준물질인 TMS(tetra methyl silicone), CDCl₃, 그리고 DMSO를 참조하였다.

N-(3-Bromo-phenyl)-acetamide (1)

3-Bromo-phenylamine(4.5 g, 26.16 mmol)과 Et₃N(7.3 mL, 52.32 mmol)을 CH₂Cl₂(13 mL)에 녹인 뒤, Ac₂O(3.7 mL, 39.24 mmol)를 0^oC에서 적가하고 상온에서 5시간동안 교반하였 다. 반응액에 CH₂Cl₂와 1 M HCl을 가하고 포화 식염수로 유기 층을 씻어주었다. 유기층을 Na₂SO₄를 이용하여 건조 및 감압 농 축하였다. 별도의 정제 과정 없이 살색 고체 N-(3-bromo-phenyl)- acetamide(1, 5.2 g, 92%)을 얻었다. ¹H NMR(300 MHz, CDCl₃) δ 8.68(s, 1H), 7.78(s, 1H), 7.37(d, 1H, J=7.5 Hz), 7.07- 7.12(m, 1H), 2.14(s, 3H); ¹³C NMR(75 MHz, CDCl₃) δ 168.67, 139.28, 130.39, 127.40, 122.91, 122.71, 118.42, 24.70.

7-Bromo-2-chloro-quinoline-3-carbaldehyde (2) DMF(4.4 mL, 56.04 mmol)에 POCl₃(20.8 mL, 224.16 mmol) 를 0^oC에서 적가하고 5분간 교반한 후 N-(3-bromo-phenyl)- acetamide(1, 4 g, 18.68 mmol)을 적가하였다. 혼합물을 80^oC에 서 가열 교반하고 16시간 후 상온으로 식혔다. 얼음물에 혼합물 을 넣은 후 1 M NaOH 수용액으로 중화시켜 pH 7을 맞추고 감 압여과장치를 통해 고체를 얻었다. 고체를 EtOAc로 재결정하여 상아색 고체 7-Bromo-2-chloro-quinoline-3-carbaldehyde(2, 1.8 g, 36%)을 얻었다. ¹H NMR(300 MHz, DMSO-d₆) δ 10.37(s, 1H), 8.98(s, 1H), 8.27(s, 1H), 8.22(d, 1H, J=8.8 Hz), 7.9(dd, 1H, J=8.7 Hz); ¹³C NMR(75 MHz, DMSO-d₆) δ 189.51, 150.62, 149.38, 141.91, 132.34, 131.96, 130.42, 128.07, 127.33, 125.76.

7-Bromo-2-oxo-1,2-dihydro-quinoline-3-carbaldehyde (3) 7-Bromo-2-chloro-quinoline-3-carbaldehyde(2, 1.5 g, 5.55 mmol) 에 70% acetic acid를 가하고 95^oC에서 14시간 동안 가열 교반 하였다. 혼합물을 상온으로 식힌 후 얼음물에 넣어주고 30분 동 안 교반하고 감압여과장치를 통해 거른 후 동결건조 시켜 살색 고체 7-Bromo-2-oxo-1,2-dihydro-quinoline-3-carbaldehyde(3, 1.2 g, 90%)을 얻었다. ¹H NMR(300 MHz, DMSO-d₆) δ 12.14

(s, 1H), 10.23(s, 1H), 8.47(s, 1H), 8.47(s, 1H), 7.86(d, 1H, 8.5 Hz), 7.56(d, 1H, J=1.5 Hz), 7.42 (dd, 1H, J=8.4 Hz); ¹³C NMR(75 MHz, DMSO-d₆) δ 189.91, 161.60, 142.39, 133.06, 127.60, 126.53, 126.13, 118.27, 117.70.

7-Bromo-1-methyl-2-oxo-1,2-dihydro-quinoline-3- carbaldehyde (4)

7-Bromo-2-oxo-1,2-dihydro-quinoline-3-carbaldehyde(3, 1.2 g, 4.76 mmol)을 DMF(19 mL)에 녹인 뒤, 0^oC에서 60%

sodium hydride(266 mg, 6.66 mmol)을 넣고 20분간 교반한다.

Methyl iodide(449μL, 7.14 mmol)을 적가하고 상온에서 12시간 동안 교반한다. 혼합물에 H₂O을 넣어 반응을 종결시키고 감압 여과장치를 통해 거른 후 동결건조 시켜 노란색 고체 7-Bromo- 1-methyl-2-oxo-1,2-dihydro-quinoline-3-carbaldehyde(4, 1.2 g, 97%)을 얻었다. ¹H NMR(300 MHz, DMSO-d₆) δ 10.26(s, 1H), 8.46(s, 1H), 7.91(d, 1H, J=8.4 Hz), 7.81(d, 1H, J=1.1 Hz), 7.51 (dd, 1H, J=8.4 Hz), 3.65(s, 3H); ¹³C NMR(75 MHz, DMSO-d₆) δ 190.20, 161.11, 143.14, 141.14, 133.84, 128.52, 126.33, 125.58, 118.30, 29.77.

7-Diethylamino-1-methyl-2-oxo-1,2-dihydro-quinoline- 3-carbaldehyde (5)

7-B romo-1-methyl -2-oxo-1,2-dihydro-q ui noli ne -3- carbaldehyde(4, 200 mg, 0.752 mmol)을 DMSO(3 mL)에 녹인 뒤, copper(I) oxide(53.8 mg, 0.376 mmol), sodium tert-butoxide (144.7 mg, 1.504 mmol), 그리고 diethylamine(233 μL, 7.52 mmol) 를 넣고 90^oC에서 60시간 동안 가열 교반한다. 혼합물을 상온으 로 식힌 후 혼합물에 H₂O을 넣어 반응을 종결시켰다. EtOAc로 추출하고 유기층을 MgSO₄를 이용하여 건조 및 감압 농축하였 다. 농축된 혼합물을 MPLC를 이용하여 정제하여 붉은색 고체 7- Diethylamino-1-methyl-2-oxo-1,2-dihydro-quinoline-3- carbaldehyde(5, 58.2 mg, 30%)을 얻었다. ¹H NMR(300 MHz, DMSO-d₆) δ 1.26(m, 6H), 3.54(q, 4H, J=7.1 Hz), 3.68(s, 3H), 6.31(s, 1H), 6.68(d, 1H, J=9.1 Hz), 7.48 (dd, 1H, J=6.8 Hz), 8.23(d, 1H, J=7.8 Hz),10.38(s, 1H); ¹³C NMR (75 MHz, DMSO-d₆) δ 189.73, 164.40, 162.23, 144.11, 142.68, 133.11, 123.25, 113.06, 112.84, 98.40, 56.20, 22.67.

7-Diethylamino-1-methyl-3-(pyridin-2-ylmethylene- hydrazonomethyl)-1H-quinolin-2-one (6)

7-Diethylamino-1-methyl-2-oxo-1,2-dihydro-quinoline-3- carbaldehyde(5, 50 mg, 0.193 mmol)을 EtOH(1 mL)에 녹인 뒤, pyridin-2-ylmethylene-hydrazine(27 mg, 0.231 mmol)을 넣어주고 상온에서 8시간 동안 교반하였다. 혼합물을 감압 농축시킨 후

MPLC로 정제하여 붉은색 고체 7-Diethylamino-1-methyl-3- (pyridin-2-ylmethylene-hydra-zonomethyl)-1H-quinolin-2- one(6, 15 mg, 22%)을 얻었다. ¹H NMR(300 MHz, DMSO-d₆) δ 8.89(s, 1H), 8.7(d, 1H, J=6.3 Hz), 8.58(s, 1H), 8.49(s, 1H), 8.12(d, 1H, J=7.8 Hz), 7.93(d, 1H, J=8.5 Hz), 7.69(d, 1H, J=8.9 Hz), 7.5(dd, 1H, J=6.8 Hz), 6.78(d, 1H, J=9.1 Hz), 6.41(s, 1H), 3.63(s, 3H), 3.54(q, 4H, J=7.1 Hz), 1.19(t, 6H, J=6.9 Hz); ¹³C NMR(75 MHz, DMSO-d₆) δ 169.2, 165.7, 163.7, 152.5, 149.9, 147.1, 143.5, 138.2, 135.8, 132.9, 127.6, 123.1, 121.9, 118.1, 108.9, 107.4, 58.2, 45.1, 14.3; HRMS (EI): m/z, calcd for C₂₁H₂₃N₅O (M⁺): 361.1903; found:

361.1912.

형광 프로브 6의 형광 세기 측정

구리 양이온의 농도에 따른 프로브 6의 형광 세기를 측정하기 위해 프로브 6(1 mM, 40 mM phosphate buffer, 0.1 M NaCl, pH 7)과 1 mM부터 5 mM까지 Cu(ClO₄)₂· 6H₂O를 acetonitrile 에 녹여서 준비한다. 당량 별로 2 μL씩 구리 용액을 프로브 6가 녹아 있는 인산완충용액(1998 μL)에 넣어주고 10분 동안 복합체 가 형성될 시간을 주었다(프로브 6의 최종농도=1 μM, 구리 이 온의 최종농도=1~5 μM).

프로브 6의 선택성을 확인하기 위해 프로브 6(1 mM, 40 mM phosphate buffer, 0.1 M NaCl, pH 7)과 Cu(ClO₄)₂· 6H₂O,

Zn(ClO₄)₂·6H₂O, Hg(ClO₄)₂·3H₂O, Ni(ClO₄)₂·6H₂O, CoCl₂·6H₂O, FeCl₂·6 H₂O, Cd(ClO₄)₂·6H₂O, Pb(ClO₄)₂·3H₂O을 각각 acetonitrile 에 녹여 각각 5 mM 금속 용액을 준비한다. 각각의 금속 용액 2μL를 프로브 6 가 녹아 있는 인산완충용액(1998 μL)에 넣어주 고 10분 동안 복합체가 형성될 시간을 주었다(프로브 6의 최종 농도=1 μM, 금속 양이온의 최종농도=5 μM).

프로브 6와 구리 양이온 복합체의 결합 화학양론을 알아보기 위해 Job plot 실험을 수행하였다. 프로브 6(1 mM), 인산완충용 액(40 mM phosphate buffer, 0.1 M NaCl, pH 7)과 Cu(ClO₄)₂ 5·6H₂O(1 mM)을 준비하고 인산완충용액(190 μL)에 프로브 6와 구리 양이온을 첨가하여 10분 동안 복합체가 형성될 시간을 주 었다. 구리양이온의 몰분율 범위는 0.0부터 1.0까지 조절하여 형 광 세기를 측정하였고 프로브 6와 구리 양이온의 전체농도는 50μM을 유지해야한다.

Thermo Genesis 10S UV-Vis spectrum를 이용하여 여기 (excitation)파장을 측정하였고, 얻은 파장 값을 Perkin Elmer LS55 fluorescence detector를 이용하여 형광 세기를 측정하였다.

실험결과 및 고찰 (Results and discussion)

본 연구에서 퀴놀론 유도체 화합물은 출발물질로 3-Bromo- phenylamine을 이용하여 아세틸화(acetylation) 반응을 통해 1번 화합물을 92% 수율로 얻었고 Vilsmeier-Haack¹⁰⁾반응을 통해 2

Scheme 1− Synthesis of probe 6

번 화합물을 36% 수율로 얻었다. 2번 화합물을 산화(Oxidation) 반응을 통해 3번 화합물을 90% 수율로 얻었고 3번 화합물을 메 틸화반응(Methylation)시켜 97% 수율로 4번 화합물을 얻었다. 5 번 화합물은 Buchwald-Hartwig 반응과 Ullmann 반응을 이용하 여 30%, 21% 수율로 얻었다(Table I). 마지막으로 프로브 6을 하이드라존화(hydrazonation) 반응을 통해 22% 수율로 얻었고

1H NMR과 ¹³C NMR 분석방법을 통해 합성한 화합물의 명확성 을 파악하였다.

합성한 퀴놀론 프로브 6을 이용한 수용액상의 구리 양이온 검 출을 위해 구리 양이온을 당량 별로 첨가하여 형광 측정을 한 결 과, Fig. 2와 같이 구리 양이온의 농도가 증가함에 따라 형광의 세기가 증가하는 것을 관찰하였다. 인체내의 구리 양이온과 선 택적으로 결합하는지 알아보기 위해 아연, 수은, 니켈, 코발트, 철, 카드뮴, 납과 같은 7종의 금속 양이온을 추가로 첨가하여 형 광 측정하였다. Fig. 3과 같이 수용액 상에서 프로브 6와 구리양

이온이 있을 경우가 다른 금속 양이온들이 있을 때보다 형광의 세기가 5배정도 차이가 나는 것을 볼 수 있고 다른 금속 양이온 이 복합체의 형광의 세기에 영향을 주지 않는 것을 검증하였다.

프로브 6와 구리양이온의 결합 화학양론값을 알아보기 위해 일 반적으로 사용하는 Job’s plot 실험을 시행하였다. Fig. 4와 같이 프로브 6와 구리양이온은 1:1로 결합하는 것을 알 수 있다. LOD 값은 4.3 × 10^-7 M로 측정되었고 그래프는 일정하게 증가하는 것 을 확인하였다.

결 론 (Conclusion)

현재 퀴놀론은 형광 물질 개발 연구에서 많이 이용되는 발색 단이며 의약품개발에서도 중요한 유도체로 많이 이용되고 있다.

본 연구에서 사용된 퀴놀론 유도체는 N-(3-bromo-phenyl)- acetamide을 출발 물질하여 아세틸화(acetylation) 반응, Vilsmeier- Table I− Synthesis of 7-diethylamino-1-methyl-2-oxo-1, 2-dihydro-

quinoline-3-carbaldehyde via Buchwald-Hartwig reaction and Ullmann reaction.

Entry Condition Yield

(%) 1 Et₂NH, Pd₂(dba)₃, BINAP, Cs₂CO₃, Toluene, 100 ^oC 16 h 7 2 Et₂NH, Pd₂(dba)₃, BINAP, Cs₂CO₃, Toluene, 100 ^oC 48 h 21 3 Et₂NH, CuI, Hydroxysuccinimide, NaOt-Bu, 110 ^oC 38 h 21 4 Et₂NH, Cu₂O, NaOt-Bu, DMSO, 90 ^oC, 60 h 30

Fig. 2− Fluorescence responeses of probe 6 (1 μM) toward different concentration of copper cation in a buffer solution (40 mM phosphate buffer, 0.1 M NaCl, pH 7, λ_ex=430 nm, λ_em=482 nm).

Fig. 3− Fluorescence responeses of probe 6 (1 μM) in the presence of various metal ions (5μM Cu²⁺, Zn²⁺, Hg²⁺, Ni²⁺, Co²⁺, Fe³⁺, Cd²⁺, Pb²⁺ in a buffer solution (40 mM phosphate buffer, 0.1 M NaCl, pH 7, λ_ex=430 nm, λ_em=482 nm).

Fig. 4− Job’s plot for determining the stoichiometry of complex (Probe 6 – Cu²⁺). The total concentration of complex was 50μM in a buffer solution (40 mM phosphate buffer, 0.1 M NaCl, pH 7, λ_ex=430 nm, λ_em=482 nm).

Haack 반응, 산화(Oxidation) 반응 등을 통해 합성하였고 합성한 퀴놀론 유도체를 이용하여 수용액상에 존재하는 구리 양이온 존 재하에서의 특정 파장의 형광을 측정하였으며 구리 양이온에 대 한 선택성을 형광 세기 변화로 확인하였다. 구리 양이온의 농도 가 증가함에 따라 형광의 세기가 증가하는 것이 관측되었으며 이 는 구리 양이온과의 복합체 형성으로 인한 화합물의 C=N 이성 질체화(Isomerization)가 억제되어 형광의 세기가 증가한다라고 생각된다.¹¹⁾다음 실험으로 몸 속에서 구리 양이온이 아닌 다른 금속 양이온과 결합을 했을 때 형광을 낼 수 있기 때문에 선택 성이 있는지, 또는 프로브 6와 구리 양이온이 복합체를 형성하 고 다른 금속 양이온이 형광 세기에 영향을 미치는지를 알아보 려고 7종의 금속 양이온을 프로브 6에 첨가하여 형광의 세기를 측정했다. 그 결과 다른 금속들과 복합체를 형성하지 않아 형광 의 세기가 높게 나타나지 않았고, 다른 금속 양이온들이 복합체 의 형광세기에 영향을 미치지 않는 것을 검증하였다. 마지막으로 프로브 6와 구리양이온의 결합 화학양론을 측정하기 위해 Job’s plot 실험을 하였다. 최고 발광파장은 몰분율이 0.5일 때 가장 강 한 형광세기를 나타냈으며 이를 통해 프로브 6와 구리 양이온은 1:1의 비율로 결합하여 우리가 고안한 복합체를 형성하는 것을 알 수 있었다. 그러므로 합성된 프로브는 서론에서 언급한 것처 럼 금속의 양을 측정하여 질병의 정확한 진단과 효과적인 치료 에 도움을 줄 수 있을 것이다.

감사의 글 (Acknowledgement)

본 연구는 충남대학교의 학술연구비 지원을 받아 수행되었으 며 이에 감사 드립니다.

References

1) Bertini, I., Cavallaro, G. and McGreevy K. S. : Cellular copper management—a draft user's guide. Coord. Chem. Rev. 54, 506

(2010).

2) Mathie, A., Sutton, G. L., Clarke, C. E. and Veale, E. L. : Zinc and copper: pharmacological probes and endogenous modulators of neuronal excitability. Pharmacol. Ther. 111, 567, (2006) 3) Puig, S. and Thiele, D. J. : Molecular mechanisms of copper

uptake and distribution. Curr. Opin. Chem. Biol. 6, 171, (2002) 4) Marbach, K. Fernández-Larrea, J. and Stahl, U. : Reversion of a long-living, undifferentiated mutant of Podospora anserina by copper. Curr. Genet. 26, 184, (1994).

5) Brown, D. R., Qin, K., Herms, J. W. and Madlung, A. : The cellular prion protein binds copper in vivo. Nature. 390, 684, (1997).

6) Gaggelli, E., Kozlowski, H., Valensin, D. and Valensin, G. : Copper homeostasis and neurodegenerative disorders (Alzheimer's, prion, and Parkinson's diseases and amyotrophic lateral sclerosis). Chem. Rev. 106, 1995, (2006).

7) Li, Y., Togashi, Y., Sato, S., Emoto, T., Kang, J., Takeichi, N., Kobayashi, H., Kojima, Y., Une, Y. and Uchino, J. : Spontaneous hepatic copper accumulation in Long-Evans Cinnamon rats with hereditary hepatitis. A model of Wilson's disease. J. Clin.

Invest. 87, 1858, (1991)

8) Choo, X. Y., Alukaidey, L., White, A. R. and Grubman, A. : Neuroinflammation and copper in Alzheimer’s disease. Int. J.

Alzheimers. Dis. 2013, 1, (2013).

9) Pal, A. and Prasad, R. : An overview of various mammalian models to study chronic copper intoxication associated Alzheimer’s disease like pathology. Biometals. 28, 1, (2015) 10) Srivastava, A. and Singh, R. : Vilsmeier-Haack reagent: a facile synthesis of 2-chloro-3 formylquinolines from N-arylacetamides and transformation into different functionalities. Indian J. Chem.

44B, 1868, (2005)

11) Wu, J. S., Liu, W. M., Zhuang, X. Q., Wang, F., Wang, P. F., Tao, S. L., Zhang, X. H., Wu, S. K. and Lee, S. T. : Fluorescence turn on of coumarin derivatives by metal cations: a new signaling mechanism based on C= N isomerization. Org. Lett.

9, 33, (2007).
