리그닌 기반 Poly(m -aminobenzenesulfonic acid) 공중합체 제조
배진호
1, 안량량
1, 진건송
1, 허지원
1, 한송이
2, 김용식
3†접수일(2021년 4월 4일), 수정일(2021년 4월 18일), 채택일(2021년 4월 21일)
Preparation of Lignin-based Poly( m-aminobenzenesulfonic acid) Copolymers
Jin Ho Bae
1, Liang Liang An
1, Jiansong Chen
1, Ji Won Heo
1, Song-Yi Han
2, Yong Sik Kim
3†Received April 4, 2021; Received in revised form April 18, 2021; Accepted April 21, 2021
ABSTRACT
In this study, the lignin-based poly(m-aminobenzenesulfonic acid) (PABS) copolymer was prepared via a successive two-step synthesis reaction to be used as a precursor for high- value-added biomaterials. Chemical structure analyses such as 1H NMR, FT-IR, elemental contents, and molecular size of PABS confirmed the presence of aromatic amine groups and sulfonic acid groups with Mn 17,400 g/mol. The yield and chemical structure were analyzed by separating the lignin-based PABS prepared by graft polymerization into water-soluble and insoluble lignin-based PABS. Presence of the lignin and PABS functional groups was verified and the yield of the lignin-based PABS copolymer with insoluble lignin-based PABS was high. Therefore, it was confirmed that the compound was mainly composed of the water-insoluble lignin-based PABS copolymer. Moreover, the thermal decomposition temperature of the resulting insoluble lignin-based PABS copolymer was approximately 30℃ higher than that of lignin, indicating improved thermal stability.
Keywords: Kraft lignin, poly(m-aminobenzenesulfonic acid), grafting, lignin-based co- polymer
Printed in Korea http://dx.doi.org/10.7584/JKTAPPI.2021.04.53.2.65
1 강원대학교 산림환경과학대학 제지공학과(Department of Paper Science & Engineering, College of Forest and Environmental Sciences, Kangwon National University, Republic of Korea), 학생
2 강원대학교 산림과학연구소(Institute of Forest Science, College of Forest and Environmental Sciences, Kangwon National University, Republic of Korea), 연구교수
3 강원대학교 산림환경과학대학 제지공학과(Department of Paper Science & Engineering, College of Forest and Environmental Sciences, Kangwon National University, Republic of Korea), 교수
† 교신저자(Corresponding Author): E-mail: [email protected] (Address: Department of Paper Science & Engineering, College of Forest and Environmental Sciences, Kangwon National University, Chuncheon, 24341, Republic of Korea)
1. 서 론
리그닌(Lignin)은 셀룰로오스(cellulose), 헤미셀룰로 오스(hemicellulose)와 함께 식물을 구성하는 3대 주성 분으로 식물의 세포벽을 구성하고 있다.
1)리그닌 부산물 들은 다양한 전처리 방법에 따라 다양한 화학구조 조성 을 지니고 있는데 이 중 크라프트 펄핑(Kraft pulping) 공정에서 발생하는 크라프트 흑액(black liquor)을 무기 산 또는 이산화탄소를 이용하여 중화, 산성화했을 때 발 생하는 침전물들을 세척 및 회수한 크라프트 리그닌 (Kraft lignin)이 가장 큰 비중을 차지하고 있다. 기존의 펄프·제지 산업에서는 이 리그닌을 회수하여 소재 등으 로 활용하는 것보다는 대부분 소각시켜 제지공정을 운영 하는 에너지원으로 사용해 왔으나
2,3)최근 들어, 목질계 바이오매스 성분 중 셀룰로오스 및 헤미셀룰로오스와 같 은 탄수화물 성분들을 활용한 바이오에탄올 등 바이오 액체연료 제조에 관한 연구가 많아지면서 목질계 바이오 매스를 이용한 바이오 연료의 문제점인 생산비용을 보존 받고자 바이오 연료 제조 시 발생하는 리그닌 부산물의 고부가가치 소재 및 약품화 연구에 관한 관심이 증가하 는 실정이다.
4-6)리그닌은 재생 가능한 천연고분자로 C
6-C
3의 페닐 프 로판 구조를 갖는 ρ–coumaryl alcohol (H), guaiacyl alcohol (G), sinapyl alcohol (S) 세 가지 종류의 단위체 들이 에테르 결합인 β-O-4, α-O-4, 4-O-5 등과 탄 소-탄소의 공유결합인 β-5, 5-5, β-1, β-β 등의 복잡 한 결합으로 무정형의 3차원 고분자 구조를 구성하고 있 다. 리그닌의 작용기로는 메톡실기(-OCH
3), 페놀성 수 산기, 지방족 수산기 등을 포함한 다양한 화학적 작용기 가 포함되어 있으며, 증해 과정 중에 리그닌이 분해 및 화학적으로 개질되어 분자량의 분포가 넓어져 균일한 분 자량과 구조를 갖는 리그닌으로 분리 및 정제가 어려운 점이 있어 특정 소재로써 활용하기에는 쉽지 않은 실정 이다.
7-9)하지만 이러한 리그닌 이용 한계에도 불구하고 리그닌 의 기본 구조가 석유계 폐놀성 자원과 유사하고 가격이 저렴하며 생분해성과 가장 중요한 점인 지속 가능한 친환 경적 자원이라는 장점이 있기에 리그닌의 균일한 성분추 출 및 다양한 소재화를 위한 연구가 진행되고 있다.
10-12)예를 들어, 리그닌을 균일한 소재로써 만들기 위해 Choi
로의 균일한 분리에 관한 연구를 수행했으며 Seo 등
14)은 여러 전처리를 통해 리그닌의 개질 및 특성을 파악하고 자 했다. 또한, 대표적인 전도성 고분자인 폴리아닐린 (polyaniline)과 리그닌을 이용한 복합체를 제조하여 리 그닌 입자 표면을 중심으로 폴리아닐린 입자가 형성되는 것을 확인했고 이것이 기존 리그닌보다 향상된 전기·화 학적 특성을 나타내는 것을 확인했다. 그럼에도 불구하 고 다양한 리그닌 기반 공중합체들은 물과 유기용매에 대한 용해성이 낮아서 다양한 신소재 적용에 어려움이 있다.
12)따라서 본 연구에서는 물과 유기용매에 대한 용해성이 향상된 리그닌 기반 공중합체를 제조하고자 수용성의 특 성을 지닌 전도성 고분자 poly(m-aminobenzenesul- fonic acid) (PABS)를 리그닌과 그라프팅(grafting) 공 중합시켜 리그닌 기반 PABS 공중합체를 제조하여 고부 가가치 리그닌 기반 신소재로써 활용성을 높이고자 했 다. 또한, FT-IR 및 EA 원소분석을 통해 리그닌 기반 PABS 공중합체의 화학적 구조 특성 분석과 GPC 분자량 크기 분석, TGA 열적 특성 분석으로 물리적 특성을 분석 하여 향후 리그닌 기반 신소재로의 고도활용을 위한 기 초연구 자료로 활용하고자 하였다.
2. 재료 및 방법
2.1 공시재료
M 사에서 제공한 활엽수 크라프트 리그닌(KL) 중 20 g
을 2 L의 메탄올에 용해 후 미용해분은 filter paper (직경
90 mm, Chmlab, Spain)로 여과/분리하여 제거하고 용
해분은 감압농축기(rotary evaporator, N-1110, EYELA,
Japan)를 이용하여 농축하였다. 농축한 용해분을 20 mL
1,4-dioxane에 용해한 다음 3 L의 증류수에 첨가 후
filter paper를 이용하여 여과/분리하였으며 미용해분을 회
수하여 동결건조기(FDCF-12006, OP ERON, Korea)를 이
용하여 대략 10 g의 정제된 메탄올 용해 리그닌(methanol
soluble lignin, ML)을 회수하여 리그닌 기반 전도성 공
중합체 제조에 사용하였다. 리그닌 기반 전도성 공중합체
제조 실험에는 Sigma-Adrich 사의 aniline (≧99.5%),
triphosgene, ammonium persulfate (APS, ≧98%),
m-amino benzene sulfonic acid (ABS, 97%)와 대정
70%), methanol (99.5%), 1,4-dioxane (99.5%), ethyl acetate (99.5%), tetrahydrofurananhydrous (THF, 99.5%), N, N-diisopropylethylamine (DIPEA), N, N-Dimethylformamaid (DMF)을 구입하여 사용하였 으며, 3차 증류수기(Human RO-180, Human, Korea) 로 제조한 탈 이온수(deionized water)를 사용하였다.
2.2 실험방법
2.2.1 전도성 고분자 [Poly(m-aminobenzenesulfonic acid)] (PABS) 제조
전도성 고분자 [Poly( m-aminobenzenesulfonic acid), PABS] 제조는 이전 연구에서 제조하였던 방법에 따라 Fig. 1과 Table 1의 반응조건에 따라 합성하였다.
15)먼저 1M 농도의 HCl 30 mL와 0.86 g의 ABS를 250 mL의 둥 근바닥 플라스크에 넣고 60℃의 water bath와 초음파 세척기(JAC-5020, KODO, Japan)를 이용해 투명해질 때까지 용해한다. 그리고 0-5℃의 water bath에서 5분간 교반 후 개시제로 aniline을 0.99 mmol을 넣었으며, 투입 후 5분간 교반을 진행했다. 다음으로 산화제인 APS를 15 mL 투입한 다음 6시간 동안 반응을 시켰다. 반응 후, 감압농축기(rotary evaporator, N-1110, EYELA, Japan)를 이용해 농축시켜 crude PABS를 회수하였다.
PABS의 정제과정으로는 먼저 과량의 acetone으로 용해 한 다음 filter paper (직경 90 mm, Chmlab, Spain)로
여과/분리하여 미용해분을 회수하였으며, 회수분을 다시 증류수 100 mL에 용해시켜 미용해분을 nylon mem- brane filter (직경 90 mm, 공극 직경 0.2 μm, What- man)를 이용하여 여과/제거하였다. 용해분에 존재하는 저분자량의 PABS와 잔존 약품 제거는 dialysis bag (Spectra/por
®6 dialysis membrane Pre-wetted RC tubing, MWCO 1,000, Spectrum, USA)을 이용하여 72시간 투석을 진행하였다. dialysis bag 내부의 수용성 PABS는 동결건조기(FDCF-12006, OP ERON, Korea) 를 사용하여 파우더 형태의 PABS로 회수하였다.
2.2.2 염화 에스테르 리그닌(MLCOCl) 제조
PABS를 리그닌에 그라프팅 공중합시켜 리그닌 기반 전도성 공중합체를 제조하기 위해서 먼저 리그닌에 전도 성 고분자가 중합될 위치를 만들고자 리그닌의 수산기를 염화 에스테르(–COCl) 관능기로 치환한 염화 에스테르 화 리그닌(MLCOCl)을 제조하였다. 최적 제조조건 확인 을 위해 Table 2와 같이 triphosgene의 첨가량을 다르 게 했으며, Park 등
16)의 실험방법을 응용하여 Fig. 1과 같이 제조하였다. 먼저 250 mL의 둥근바닥 플라스크에 0.5 g의 ML과 30 mL의 무수 THF를 넣어 용해한 다음 ice water bath에서 10분 정도 교반하면서 온도를 ~5℃
로 낮추었다. 반응온도가 ~5℃로 낮아진 것을 확인한 다 음 DIPEA를 0.66 mmol 넣고 1분간 교반을 진행한 다음
Table 1. Reaction conditions for the preparation of conductive Polymer PABS
Product ABS
(g)
Aniline (mmol)
1M APS (mL)
1M HCl (mL)
Reaction temp.
(℃)
Reaction time (h)
PABS 0.86 0.99 15 30 0~5 6

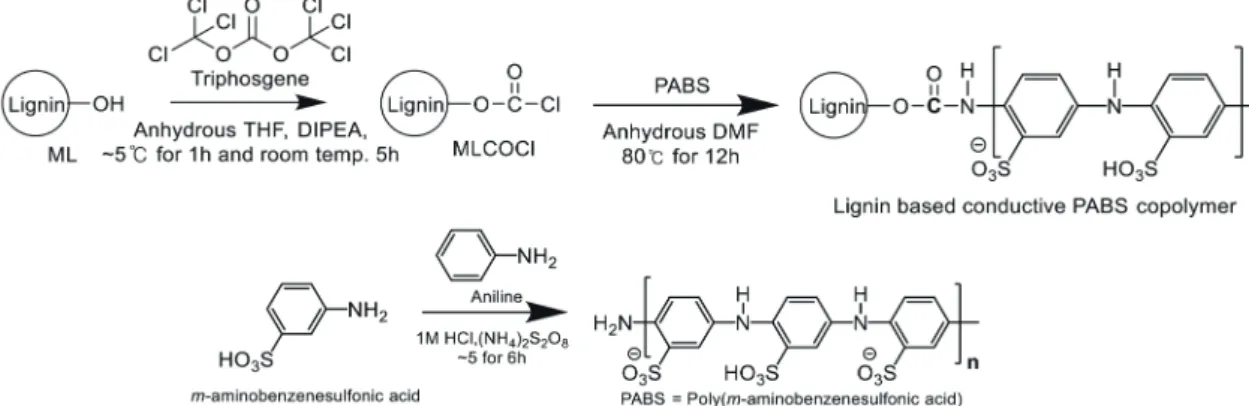

Fig. 1. Synthetic scheme for the preparation of lignin-based conductive PABS copolymer.
triphosgene을 Table 2에 따라 투입하여 ~5℃의 ice water bath에서 1시간 반응시킨 다음 꺼내어 상온에서 5시간을 반응시켜 주었다. 반응혼합물에서 MLCOCl 정 제는 100 mL의 ethyl acetate를 이용하여 분별 깔때기 로 총 3회 반복 추출했으며, 추출한 ethyl acetate를 감 압농축기를 이용해 농축하여 crude MLCOCl를 회수하 였다. 그리고 탈 이온수에 crude MLCOCl를 초음파 세 척기로 분산시킨 후, nylon membrane filter를 이용해 서 정제된 MLCOCl를 동결건조기를 사용하여 파우더 형 태의 MLCOCl를 회수하였다.
2.2.3 리그닌 기반 전도성 공중합체(MLCOCl-g- PABS) 제조
위에서 제조한 PABS를 MLCOCl에 그라프팅 공중합 시킨 리그닌 기반 공중합체 제조(MLCOCl-g-PABS)는 Fig. 1 및 Table 3에 나온 반응조건과 같이 실시하였다.
먼저 최적 조건으로 확인된 MLCOCl C와 PABS를 Table 3의 조건과 같이 투입비를 3:1로 하여 250 mL의 둥근 플라스크에 용매인 무수 DMF 30 mL와 같이 넣어 준 다음 초음파 세척기를 이용해 용해한 다음 80℃의 oil bath에서 12시간 동안 교반 및 반응을 시켰다. 반응 후, 용매인 DMF를 감압농축기를 이용하여 제거 후 증류수 200 mL를 넣어 다시 재농축하면서 잔존 DMF를 제거하 였다. 농축 후 원심분리기(MF550, Hanil, Korea)로 1회 증류수 400 mL를 첨가하고 총 4번 반복하여 증류수 용 해분(MLCOCl-g-PABS-Sol)과 미용해분(MLCOCl-
g-PABS-In)을 분리하였다. MLCOCl-g-PABS-Sol 은 분리 과정에서 섞인 MLCOCl-g-PABS-In을 제거 하고자 nylon membrane filter를 이용해 추가 여과/분 리 과정을 거쳤다. 여과된 MLCOCl-g-PABS-Sol은 농 축과정을 거쳐 동결건조기를 이용해 파우더 형태의 시료 로 회수하였고, MLCOCl- g-PABS-In의 경우 충분히 얼 린 다음 동결건조기를 이용해 파우더 형태로 회수하였다.
2.2.4 화학적 및 물리적 특성 분석
PABS, MLCOCl, MLCOCl-g-PABS의 화학구조 분석 을 위해
1H NMR 및 FT-IR 분석방법을 실시하였다.
1H NMR 분석은 Bruker 사의 FT-NMR 600 MHz spec- trometer (Bruker Avance Ⅱ 600)를 이용했으며 시료 당 스캔을 128회 실시했다. PABS의 경우 물에 대한 용해 성이 높아 시료 20 mg을 NMR solvent D
2O 0.6 mL에 용해시켜 분석하였다. FT-IR 분석은 PABS, MLCOCl 및 MLCOCl-g-PABS의 다양한 작용기를 확인하기 위 해서 각 시료당 256번의 스캔을 실시하였고, Perkin- Elmer (USA) 사의 attenuated total reflectance attach- ment (ATR)가 장착된 Frontier 모델을 이용하였다.
PABS, MLCOCl, MLCOCl-g-PABS의 C, H, N 및 S의 원소함량 분석은 열전도도 검출기가 장착된 Elemetal Analyzer (frash EA 1112, USA)로 분석하였다. 표준물 질은 [2,5-Bis(5-tert-butyl-2-benzo-axazol- 2-yl), BBOT]를 사용하여 분석하였다.
PABS, MLCOCl 및 MLCOCl-g-PABS-In, Sol의 분자
Table 3. Reaction conditions of preparation of lignin-based conductive PABS copolymers
Product MLCOCl
(g)
PABS (g)
Anhydrous DMF (mL)
Reaction temp.
(℃)

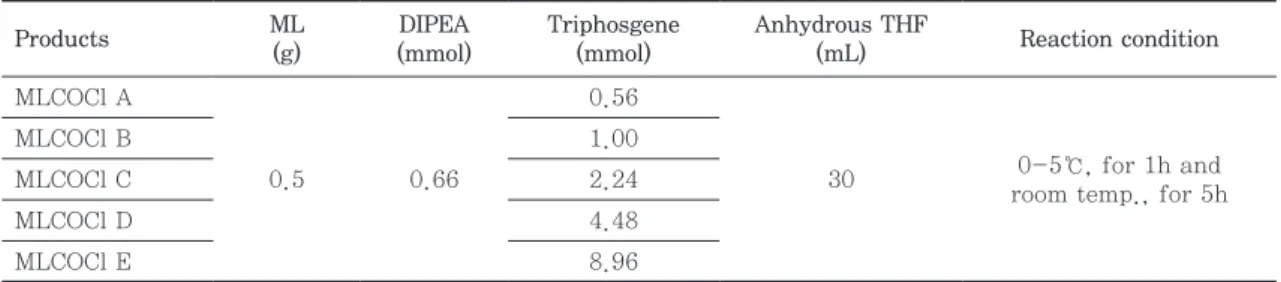

Reaction time (h) Table 2. Reaction conditions of the preparation of MLCOCl
Products ML
(g)
DIPEA (mmol)
Triphosgene (mmol)
Anhydrous THF
(mL) Reaction condition MLCOCl A
0.5 0.66
0.56
30 0-5℃, for 1h and
room temp., for 5h
MLCOCl B 1.00
MLCOCl C 2.24
MLCOCl D 4.48
MLCOCl E 8.96
량 분석(GPC)은 각 시료를 1 mg씩 정량하여 DMF 1 mL에 녹여 SPD-20A (UV/Vis detector, Shimadzu, Japan), RID-20A (Refractive index, Shimadzu, Japan) 검출기 가 장착된 CBM-20A (Shimadzu, Japan)로 측정하였다.
이때 컬럼은 70℃에서 한 개의 agilent PLgel mixed-C (300×7.5 mm, 5 μm)와 agilent PLgel mixed-D (300×7.5 mm, 5 μm), agilent PLgel mixed-E (300×7.5 mm, 3 μm)를 연결하여 분석했으며 oven 온 도는 70℃로 설정했다. UV 검출기의 파장은 280 nm, injection volume은 100 μL로 설정한 뒤 DMF를 이동상으 로 하여 1 mL/min의 조건으로 흘려주어 측정을 진행했다.
분자량에 대한 검량선 작성은 1,480에서 1,233,000 g/mol 범위의 polystyrene standard를 이용하여 작성된 검량선 을 통해 각 시료의 분자량 분포를 분석하였다.
PABS, MLCOCl, MLCOCl- g-PABS의 열분해 거동 을 파악하기 위해서 열중량 분석기(Thermogravimetric analyzer, SDT Q600, TA Instrument, USA)를 이용 하여 분석하였다. 분석조건으로는 각 시료 10 mg을 20℃/min의 승온 속도로 700℃까지 가열하였고 flow- ing gas는 N
2를 이용하였다.
3. 결과 및 고찰
3.1 전도성 고분자 Poly( m-aminobenzenesulfonic acid) (PABS)의 제조
일반적으로 전도성 고분자들은 물뿐만 아니라, 유기용 매에도 잘 용해되지 않는 문제점을 갖는 것으로 알려져
있다. 이러한 전도성 고분자의 불용해성은 Fig. 1에 나왔 듯이 설폰산기를 지니고 있는 ABS를 모노머로 전도성 고분자를 제조하여 물 및 여러 유기용매에 대한 용해성 을 증가시키고자 했으며, 또한 ABS 모노머만 중합시킬 경우 고분자 중합 반응이 잘 일어나지 않기 때문에 고분 자 중합 개시제로 aniline을 소량 첨가해 전도성 고분자 인 PABS를 제조할 수 있었다.
17)Fig. 2는 PABS의
1H NMR 및 FT-IR 스펙트럼으로
1H NMR 스펙트럼을 통 하여 전도성 고분자의 벤젠링에 있는 7.6-7.3 ppm의 수 소 시그널과 아민기의 수소 시그널을 확인하였으며 FT-IR 분석을 통하여 고분자 중합 원료인 ABS에 존재 하는 작용기인 aromatic ring, 설폰산기 및 아민기와 관 련된 피크인 3439 cm
-1–OH 피크와 3181 cm
-1–NH의 피 크, 3043 cm
-1aromatic ring의 C-H stretching 피크, 1583 cm
-1quinoid ring 피크를 확인할 수 있었다. 또한, 설폰산기의 신축 및 굽힘 진동과 관련있는 1419 cm
-1O-H bending 피크, 1161, 1029 cm
-1S=O stretching 피 크, 1105 cm
-1aromatic C-N stretching 피크 688 cm
-1S-O stretching, 613 cm
-1C-S stretching 피크들을 확 인하면서 이전 연구에서 제조한 PABS의
1H NMR, FT-IR 결과와 크게 차이가 없는 것으로 나타났다.
15)수 평균 분자량은 약 2,000 g/mol 증가한 17,400 g/mol인 것으로 나타났으며 PABS의 원소 조성 함량 분석결과 PABS의 질소(N) 및 황(S)의 함량이 이전과 같이 높은 것 을 확인할 수 있었다. 열 분해온도는 298℃에서 분해되 는 열적 특성을 지닌 것으로 나타났다(Table 4). 이처럼
1
