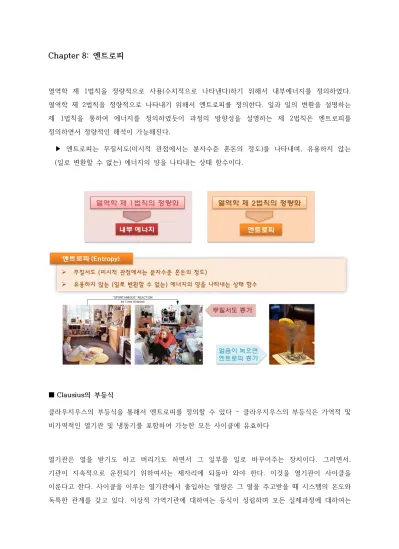

Chapter 8: 엔트로피

열역학 제 1법칙을 정량적으로 사용(수치적으로 나타낸다)하기 위해서 내부에너지를 정의하였다.

열역학 제 2법칙을 정량적으로 나타내기 위해서 엔트로피를 정의한다. 일과 일의 변환을 설명하는 제 1법칙을 통하여 에너지를 정의하였듯이 과정의 방향성을 설명하는 제 2법칙은 엔트로피를 정의하면서 정량적인 해석이 가능해진다.

▶ 엔트로피는 무질서도(미시적 관점에서는 분자수준 혼돈의 정도)를 나타내며, 유용하지 않는 (일로 변환할 수 없는) 에너지의 양을 나타내는 상태 함수이다.

■ Clausius의 부등식

클라우지우스의 부등식을 통해서 엔트로피를 정의할 수 있다 – 클라우지우스의 부등식은 가역적 및 비가역적인 열기관 및 냉동기를 포함하여 가능한 모든 사이클에 유효하다

열기관은 열을 받기도 하고 버리기도 하면서 그 일부를 일로 바꾸어주는 장치이다. 그러면서, 기관이 지속적으로 운전되기 위하여서는 제자리에 되돌아 와야 한다. 이것을 열기관이 사이클을 이룬다고 한다. 사이클을 이루는 열기관에서 출입하는 열량은 그 열을 주고받을 때 시스템의 온도와 독특한 관계를 갖고 있다. 이상적 가역기관에 대하여는 등식이 성립하며 모든 실제과정에 대하여는

(2)

부등식이 성립한다. 가역과정과 비가역 과정을 합친 모든 과정에 대하여 다음과 같은 부등식이 성립하며, 이것을 클라우지우스의 부등식이라 한다.

�𝛿𝛿

𝑇 ≤ 0, � 𝛿𝛿

𝑇 = 0 가역사이클; � 𝛿𝛿

𝑇 < 0 비가역 사이클

가역적인 기관과 비가역적인 기관을 대상으로 일반적인 과정에 대하여 적용되는 클라우지우스의 부등식은 열역학 제 2법칙과 동등한 의미를 가지고 있다.

■ 엔트로피 – 계의 상태량

왼쪽의 그림은 경로에 따른 열역학적 사이클을 나타낸다.

1) 경로 A – 경로 B 2) 경로 C – 경로 B

모든 경로를 가역적이라고 한다면, 클라우시우스의 부등식에 따라, 경로 A를 따라 진행하고, 경로 B를 통해 완성되는 과정은 다음과 같이 쓸 수 있다.

(3)

�𝛿𝛿

𝑇 = 0 = � � 𝛿𝛿

𝑇 �𝐴 2

1 + � �𝛿𝛿 𝑇 �𝐵 1 2

마찬가지로, 경로 C를 통해 진행하여, 경로 B로 완성되는 사이클은 다음과 같이 쓸 수 있다.

�𝛿𝛿

𝑇 = 0 = � �𝛿𝛿 𝑇 �𝐶 2

1 + � �𝛿𝛿 𝑇 �𝐵 1 2

두 식을 빼면, 다음을 얻을 수 있다.

� �𝛿𝛿 𝑇�

𝐴 2

1 = � �𝛿𝛿 𝑇 �𝐶 1 2

이 식은 경로에 상관 없이 (A 혹은 B) 위의 적분값이 같다는 것을 의미하므로, 적분기호안의 ^𝛿𝛿_𝑇 는 경로에 무관한 점함수라 할 수 있다. 즉, 완전 미분량이며, 따라서 이것은 상태량이다. 이 상태랼을 엔트로피라 부르기로 하고 S로 표기한다. 즉, 엔트로피는 가역과정에서 열량의 미소변화와 절대온도의 비로써 정의된다고 할 수 있다.

𝒅𝒅 = �𝜹𝜹 𝑻 �𝒓𝒓𝒓

상태변화시의 엔트로피의 변화량은 위의 식을 적분함으로써 구할 수 있다.

𝑆2− 𝑆1= � �𝛿𝛿 𝑇�

𝑟𝑟𝑟 2

1

1) 순수물질의 엔트로피

엔트로피(S)는 물질의 상태에 의해서만 결정되는 양이며 에너지와 같이 물질시스템의 성질이다.

1) 열역학적 상태량: 종량적 상태량

2) 비엔트로피 (Specific entropy, s): 단위 질량당 엔트로피: 강성적 상태량 (kJ/kg∙K) 3) 건도와 엔트로피

𝑠 = (1 − 𝑥)𝑠𝑓+ 𝑥 ∙ 𝑠𝑔

𝑠 = 𝑠_𝑓+ 𝑥 ∙ 𝑠_𝑓𝑔

(4)

내부에너지와 마찬가지로, 엔트로피는 임의의 기준 값에 대한 상대적인 값으로 주어진다.

1) 증기표(물): 0.01℃ 포화액의 엔트로피→’0’

2) 냉매(암모니아): -40℃ 포화액의 엔트로피→’0’

다른 상태량처럼, 엔트로피 역시 상태량표에 주어져 있다.

<상태량표에서 엔트로피 예시>

2) 엔트로피 선도

온도-엔트로피 선도와 엔탈피-엔트로피 선도가 많이 쓰인다. 특히, h-s선도는 증기터빈 및 노즐등의 성능 해석 및 설계과정에서 중요하게 사용되고 있다.

<엔트로피와 관련된 선도들>

(5)

체적의 압축과 팽창에 의한 일에 관한 문제가 P-v 선도를 이용하여 해석하는 것처럼, T-s 선도는 열의 공급과 방출에 관한 문제를 다룬다. 앞선 식에 의해, 미소열량의 변화는 온도와 엔트로피의 곱으로 쓸 수 있고, 양변을 적분하면, 열량은 온도를 엔트로피에 대해 적분함으로써 구할 수 있다.

𝛿𝛿 = 𝑇𝑇𝑆

1 2𝛿 = � 𝛿𝛿²

1 = � 𝑇𝑇𝑆^𝑆

²

𝑆

₁

<T-s 선도와 엔트로피를 이용한 열량의 계산>

■ 가역과정에서의 엔트로피 변화 1) Carnot 사이클

① 등온 팽창 (그림에서 경로 1 – 2): 등온이므로, 고온저장조의 온도 T

H

가 일정하다.

𝑇𝐻= 일정

1 2𝛿 = � 𝑇𝑇𝑆^𝑆

²

𝑆

₁

= 𝑇𝐻(𝑆2− 𝑆1)

(6)

② 단열 팽창 (그림에서 경로 2 – 3)에서는 열량이 0이다.

𝛿𝛿 = 0 이고, 온도가 T

H

에서 T

L

로 떨어지므로, 열량이 0이 되기 위해서는 𝑇𝑆 = 0 이된다. 즉, 등엔트로피 과정이다

③ 등온수축 (그럼에서 경로 3 – 4): 온도가 T

L

로 일정한 과정이다.

𝑇𝐿= 일정

3 4𝛿 = � 𝑇𝑇𝑆^𝑆

⁴

𝑆

3

= 𝑇_𝐿(𝑆4− 𝑆₃) 열방출

④ 단열수축 (그림에서 경로 4 – 1): 단열팽창의 경우와 마찬가지로, 열량이 0이고, 𝑇𝑆 = 0인 등엔트로피 과정이 된다. 이때 온도는 T

L

에서 T

H

로 상승함으로써, 초기상태로 돌아가 사이클이 완성된다. 즉, 2번과 4번으로부터 단열가역 과정은 등엔트로피 과정이라고 할 수 있다.

(7)

2) Carnot 사이클 동안의 순일

사이클에서의 순일은 닫힌 도형의 면적이므로, 1-2-3-4-1로 둘러쌓은 면적이 Carnot 사이클의 순일이라 할 수 있다.

𝑊 = 𝛿1 2− 𝛿3 4

T-S선도에서 과정이 진행되면서 형성된 폐쇠다각형이 시계방향이면 시스템내로 열이 전달 된 것(일을 함)이고, 반시계 방향이면 시스템에서 순수열이 방출한 것(일을 받음)이다. 사이클의 효율은 다음과 같이 나타낼 수 있다.

η_𝑡ℎ=𝑊𝑛𝑟𝑡

𝛿_𝐻 =𝑎𝑎𝑎𝑎 1 − 2 − 3 − 4 − 1 𝑎𝑎𝑎𝑎 1 − 2 − 𝑏 − 𝑎 − 1
