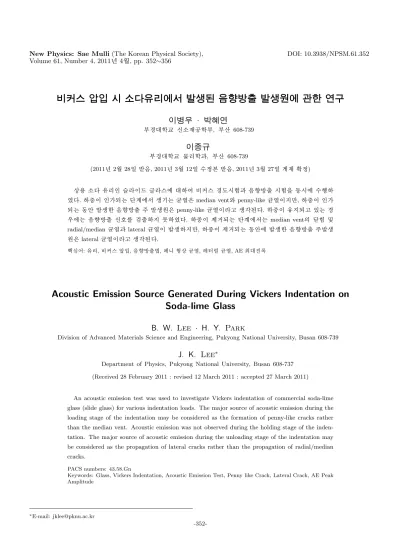

& ­ Ž ° qø m É S } º – ¥P ; c" e ® ot c Ü R “ Ö ¨] ‚ §U ê s û s Ú ® ot Ì ¦ R; c å ¾ ˔ X ¢ Ž ì ŏ Œ

R

& ­ Ž °  qø m É S  } º – ¥P ; c" e ®  ot  c Ü R “ Ö ¨] ‚ §U ê s û s Ú ®  ot  Ì ¦ R; c å ¾ ˔ X ¢ Ž ì ŏ Œ

T

( å ­ £ · ƒ ‘ šA ja : @

Â

Ò â @ /† < Ɠ § ’  ™ èF / B N † < Æ Ò,  Òí ß – 608-739

T

 ø ¶ B¦ 

Â

Ò â @ /† < Ɠ § Ó ü t o † < Æõ ,  Òí ß – 608-739

(2011¸   2 Z 4 28{ 9  ~ à Î6 £ §, 2011¸   3 Z 4 12{ 9  à º& ñ ‘ : r ~ à Î6 £ §, 2011¸   3 Z 4 27{ 9  > F  S X ‰& ñ )



© œ6   x ™ è  Ä »o “   _ þ t  s × ¼ / å J  Û ¼\  @ / # Œ q & Û ¼  ⠕ ¸r + « >õ  6 £ § † ¾ Ó~ ½ ÓØ  ¦ r + « >`  ¦ 1 l x r \  à º' Ÿ 

%

i  . ×  æ s  “  ÷ &  H é ß –> \ " f Ò q tl   H ç  H\ P “ É r median vent ü < penny-like ç  H\ P s t ë ß –, ×  æ s  “

÷

&  H 1 l x î ß – µ 1 ÏÒ q tô  Ç 6 £ § † ¾ Ó~ ½ ÓØ  ¦ Å Ò µ 1 ÏÒ q t" é ¶“ É r penny-like ç  H\ P s  “ ¦ Ò q ty Œ •  ) a  . ×  æ s  Ä »t ÷ &“ ¦ e ”   H  â Ä

º\   H 6 £ § † ¾ Ó~ ½ ÓØ  ¦ ’    ñ\  ¦  Ž Ø  ¦ t  3 l w % i  . ×  æ s  ] j ÷ &  H é ß –> \ " f  H median vent _  { Œ —j Ë µ x 9  radial/median ç  H\ P õ  lateral ç  H\ P s  µ 1 ÏÒ q t t ë ß –, ×  æ s  ] j ÷ &  H 1 l x î ß –\  µ 1 ÏÒ q tô  Ç 6 £ § † ¾ Ó~ ½ ÓØ  ¦ Å Òµ 1 ÏÒ q t

"

é

¶“ É r lateral ç  H\ P s  “ ¦ Ò q ty Œ •  ) a  .

Ùþ

˜d”#Q: Ä»o, q&Û¼ ·úš{9, 6£§†¾Ó~½ÓئZO, `…m +þA©œ çH\P, YU'XO çH\P, AE þj@/”;Ÿ¤

Acoustic Emission Source Generated During Vickers Indentation on Soda-lime Glass

B. W. Lee · H. Y. Park

Division of Advanced Materials Science and Engineering, Pukyong National University, Busan 608-739

J. K. Lee

^∗

Department of Physics, Pukyong National University, Busan 608-737 (Received 28 February 2011 : revised 12 March 2011 : accepted 27 March 2011)

An acoustic emission test was used to investigate Vickers indentation of commercial soda-lime glass (slide glass) for various indentation loads. The major source of acoustic emission during the loading stage of the indentation may be considered as the formation of penny-like cracks rather than the median vent. Acoustic emission was not observed during the holding stage of the inden- tation. The major source of acoustic emission during the unloading stage of the indentation may be considered as the propagation of lateral cracks rather than the propagation of radial/median cracks.

PACS numbers: 43.58.Gn

Keywords: Glass, Vickers Indentation, Acoustic Emission Test, Penny like Crack, Lateral Crack, AE Peak Amplitude

∗E-mail: [email protected]

-352-

I. " e  ] Ø

6

£

§ † ¾ Ó~ ½ ÓØ  ¦(AE)“ É r F « Ñ\  ² D G  Ò& h “   6 £ x§ 4 s  K | 9  M : F

« Ñ ? / Ò\  » ¡ ¤& h K  e ” ~     + þ A\  -t  K ~ ½ Ó÷ &€  " f µ 1 Ï Ò q

t÷ &  H ò ø Í$ í   <  ʓ É r s \  › ' aº   ) a r + « >`  ¦ : Ÿ xg A # Œ ´ ú ˜ô  Ç



. s \  ¦ > : Ÿ x Z > – Ð ì  r$ 3  €   (1) 6 £ § † ¾ Ó~ ½ ÓØ  ¦ µ 1 ÏÒ q t" é ¶, (2)

„

  B | 9 , (3) G ' p" f Õ ªo “ ¦ (4) ’    ñ% ƒo  © œu [ þ t – Ð ½ ¨$ í

÷ &# Q e ”  . z  ´] j– Ð í ß –\ O ‰ & ³ © œ\ " f  H ’    ñ% ƒo   © œu  1 p x \ 

%

3 # Q”   & ñ ˜ Ж Ð 6 £ § † ¾ Ó~ ½ ÓØ  ¦ µ 1 ÏÒ q t" é ¶ _  : £ ¤$ í `  ¦ Æ Ò : r “ ¦ e ”  Ü

¼
  6 £ § õ  ° ú  “ É r # Œ Q ë  H ] j& h  M :ë  H \  6 £ § † ¾ Ó~ ½ ÓØ  ¦ µ 1 ÏÒ q t" é ¶ _

 : £ ¤$ í `  ¦ & ñ S X ‰ >   € Œ •   H X < # Q 9¹ ¡ § s  e ”  . 6 £ § † ¾ Ó~ ½ Ó Ø

 ¦ µ 1 ÏÒ q t" é ¶“ É r r ¼ # _  e ” _ _  t & h \ " f q  ì ø Í4 Ÿ ¤& h Ü ¼– Ð µ 1 Ï Ò q

t “ ¦, ò ø Í$ í   B | 9  ? /\ " f „    €  " f — ¸× ¼  ¨ 8 Š, ì  r í

ß – x 9  ì ø Í  1 p x \  _ K " f 6 £ § † ¾ Ó~ ½ ÓØ  ¦ µ 1 ÏÒ q t" é ¶ _  : £ ¤$ í `  ¦  =/ B G r

~  ´ ÷  r  m   V , o   6   x “ ¦ e ”   H G ' p" f“   / B N”  + þ A PZT



 ¨ 8 Š    H { 9     H ò ø Í$ í  _   + þ A`  ¦    or v l  M :ë  H \  6

£

§ † ¾ Ó~ ½ ÓØ  ¦ µ 1 ÏÒ q t" é ¶ _  : £ ¤$ í `  ¦ & ñ S X ‰ y   € Œ • l  # Q§ >  .

s

 Qô  Ç ë  H ] j\  ¦ K    l  0 A # Œ & h  ×  æ + þ AI _  6 £ § † ¾ Ó

~

½ ÓØ  ¦ µ 1 ÏÒ q t" é ¶ Ü ¼– Ð ç ß –Å Ò  ) a Ä »o — ¸[ j › ' a  õ  [1], ƒ  € 9 d ”    õ

 [2], ` O Û ¼ laser c ”  › ¸  [3] 1 p x _  z  ´+ « >_    õ – РÒ'  s



© œ& h “   z  ´+ « >› ¸| \  @ /ô  Ç 6 £ § † ¾ Ó~ ½ ÓØ  ¦ µ 1 ÏÒ q t" é ¶ _  : £ ¤$ í s  ƒ

½

¨÷ &% 3  . Õ ª Q
 í ß –\ O ‰ & ³ © œ\ " f µ 1 ÏÒ q t   H 6 £ § † ¾ Ó~ ½ ÓØ  ¦ _  µ 1 Ï Ò q

t" é ¶“ É r · ú ¡" f ƒ  / å L ô  Ç s  © œ& h “   6 £ § † ¾ Ó~ ½ ÓØ  ¦ µ 1 ÏÒ q t" é ¶ s   m



 “ ¦^ ‰B | 9  ? /\ " f 6 £ x§ 4  x 9  \ P & h     o\  _ K " f Ò q tl   H p

[ j ç  H\ P _  µ 1 ÏÒ q tõ  „    Å Òכ ¹“  Ü ¼– Ð · ú ˜ 94 R e ”  . z  ´ ]

j& h “   ç  H\ P \  _ K " f µ 1 ÏÒ q t÷ &  H 6 £ § † ¾ Ó~ ½ ÓØ  ¦ ’    ñ ì  r$ 3  r

\

  H 6 £ § † ¾ Ó~ ½ ÓØ  ¦  + þ A`  ¦ count, \  -t , þ j@ /”  ; Ÿ ¤ 1 p x Ü ¼– Ð



 Z >  # Œ @ /+ þ A½ ¨› ¸Ó ü t _  î ß –„  $ í `  ¦ ¨ î    H X < V , o  s 6   x

“ ¦ e ”  . Õ ª QÙ ¼– Ð z  ´] j& h “   6 £ § † ¾ Ó~ ½ ÓØ  ¦ µ 1 ÏÒ q t" é ¶ “   ç  H\ P

\

 @ /K  6 £ § † ¾ Ó~ ½ ÓØ  ¦  + þ A`  ¦ ì  r$ 3    H ƒ  ½ ¨ € 9 כ ¹  .

q

& Û ¼ · ú š{ 9 “ É r { 9 ì ø Í& h Ü ¼– Ð r + « >¼ # \  “    ) a 6 £ x§ 4 õ  · ú š

™

 ¥ _  @ /y Œ •‚   U  ´s \  ¦ s 6   x # Œ F « Ñ_   ⠕ ¸\  ¦ 8 £ ¤& ñ   H X <

V ,

o   6   x ÷ &“ ¦ e ”  . : £ ¤ y  Ä »o , [ j b ”  Õ ªo “ ¦ ì ø ͕ ¸^ ‰ 1 p x õ

 ° ú  “ É r 2 [$ í F « Ñ_   õ “  $ í 8 £ ¤& ñ r \ • ¸ q & Û ¼  ⠕ ¸ r

+ « >\ " f µ 1 ÏÒ q tô  Ç ç  H\ P _  U  ´s \  ¦ s 6   x # Œ   & ñ ô  Ç . z  ´ ]

j& h “   6 £ § † ¾ Ó~ ½ ÓØ  ¦ µ 1 ÏÒ q t" é ¶ Ü ¼– Ð ç  H\ P _  µ 1 ÏÒ q tõ  „   \  ¦ 2 [ /

å

L   H  כ s   { © œ o   Ò q ty Œ •÷ &# Q q & Û ¼ · ú š{ 9 `  ¦ s 6   x

#

Œ ç  H\ P `  ¦ • ¸{ 9  % i  . Ä »o ü < ° ú  “ É r 2 [$ í F « Ñ\  @ / # Œ q

& Û ¼ · ú š{ 9  r  µ 1 ÏÒ q t   H ç  H\ P _  + þ AI \  @ /ô  Ç ´ ú §“ É r ƒ  ½ ¨

 s À Ò# Q4 Re ”  . 2 [$ í F « Ñ\  ×  æ`  ¦  # Œ  2 £ § — ¸g 1 J

“

   s   7 H × ¼  9 _  · ú š  F « Ñ ³ ð€  \  ] X 8 ú ¤ €   · ú š™  ¥ s

 µ 1 ÏÒ q t “ ¦, · ú š» ¡ ¤ ×  æ s  7 £ x ½ + Éà º2 Ÿ ¤ · ú š™  ¥  A – Ð · ú š» ¡ ¤

Fig. 1. Block diagram of the AE measuring system dur- ing Vickers Hardness Testing.

6

£ x§ 4 s  µ 1 ÏÒ q t # Œ penny-like ç  H\ P õ  median vent µ 1 ÏÒ q t

>   ) a  . ì ø Í@ /– Ð ×  æ`  ¦ ] j  >  ÷ &€   median vent

{

Œ

—y >  ÷ &“ ¦, F « Ñ ? / Ò_  ï ß –À Ó 6 £ x§ 4  \  -t  ~ ½ ÓØ  ¦ ÷ &# Q ç

 H\ P s  ³ ð€   ~ ½ ӆ ¾ ÓÜ ¼– Ð $ í  © œ # Œ ì ø Í" é ¶ <  ʓ É r ì ø Í " é ¶ + þ AI

“

  radial/median ç  H\ P s  µ 1 ÏÒ q t “ ¦ 1 l x r \  lateral ç  H\ P  s

 · ú š™  ¥ % ò % i _  = å Q  Òì  r   H % ƒ\ " f ³ ð€  õ  ¨ î ' Ÿ  >  $ í  © œ

>   ) a   [4,5].

s

 Qô  Ç z  ´] j& h “   6 £ § † ¾ Ó~ ½ ÓØ  ¦ µ 1 ÏÒ q t" é ¶ “   q & Û ¼ · ú š{ 9  r  µ

1 ÏÒ q tô  Ç ç  H\ P õ  6 £ § † ¾ Ó~ ½ ÓØ  ¦ õ _   © œ › ' a› ' a > \  @ /ô  Ç ƒ  ½ ¨ ”   '

Ÿ ÷ &% 3  . Leeü < Kim [6]“ É r ×  æ`  ¦ ½ + É  â Ä ºü < ×  æ ] j



 r \  countà º / å L  y  7 £ x    H ¿ º > é ß –Ü ¼– Ð ½ ¨$ í ÷ &

#

Q e ” “ ¦, 6 £ § † ¾ Ó~ ½ ÓØ  ¦ 8 ú x \  -t   H ç  H\ P  U  ´s _  45 p x \  q Y V ô

 Ç   H  כ `  ¦ µ 1 Ï|  % i  . Kimõ  Sachse [7]“ É r " é ¶ Æ Ò+ þ A · ú š



ü <  s   7 H × ¼  9  · ú š – Ð ×  æ`  ¦  “ ¦ ] j    H  â Ä

º\  6 £ § † ¾ Ó~ ½ ÓØ  ¦ ’    ñ\  ¦ µ 1 Ï|  % i “ ¦, › ' a ¹ 1 Ï  ) a 6 £ § † ¾ Ó ~ ½ ÓØ  ¦ ’

ñ\  ¦ mode I ç  H\ P \  @ / # Œ K $ 3  % i  .

0

A_  ¿ º  7 Hë  H`  ¦ q “ §ô  Ç €   ×  æ _  “   x 9  ] j  r \  µ

1 ÏÒ q t   H 6 £ § † ¾ Ó~ ½ ÓØ  ¦ ’    ñ_  : £ ¤$ í `  ¦  € Œ •½ + É € 9 כ ¹ e ”

“

¦ Ò q ty Œ •  ) a  .   " f ‘ : r  7 Hë  H \ " f  H z  ´] j& h “   6 £ § † ¾ Ó~ ½ ÓØ  ¦ µ

1 ÏÒ q t" é ¶ “   ç  H\ P \  @ /K  6 £ § † ¾ Ó~ ½ ÓØ  ¦  + þ A`  ¦ ì  r$ 3  l  0 AK  2

[$ í F « Ñ ×  æ ™ è Ä »o \  ¦ ‚  × þ ˜ # Œ q & Û ¼ · ú š{ 9  r  ç  H\ P  _

 µ 1 ÏÒ q t x 9  „  > h\     ~ ½ ÓØ  ¦ ÷ &  H 6 £ § † ¾ Ó~ ½ ÓØ  ¦ µ 1 ÏÒ q t" é ¶`  ¦ K

$

3    H  כ s  3 l q& h s  .

II. ÷ m Ç ] M ö



© œ6   x Ü ¼– Ð ~ 1 >  ½ ¨½ + É Ã º e ”   H È Ò" î “ ¦ F « Ñ? / Ò ç  H

| 9

ô  Ç ‰ & ³p  â 6   x _ þ t  s × ¼ / å J  Û ¼“   ™ è Ä »o \  ¦  6   x % i

“

¦, ß ¼l   H 76 × 26 × 1 mm

³

s  9 Table 1\   o† < Æ& h  › ¸$ í

`

 ¦
 ? /% 3  . q & Û ¼ · ú š{ 9 “ É r Mitutoyo HM-211\  ¦  6   x

# Œ 2.94 N\ " f 9.80 N t  0.98 Né ß –0 A– Ð s À Ò# Q& ’ “ ¦,

Sodalime glass 72.20 14.30 1.20 6.40 4.30 1.20 0.03 0.30

Fig. 2. Transient response of AE sensor at the epicenter during glass capillary breakage.

×  æ “  r ç ß –, Ä »t r ç ß – x 9  ] j r ç ß –“ É r y Œ •y Œ • 5œ í, 10œ í, 5 œ í– Ð % i  . q & Û ¼ · ú š{ 9  €   ì ø Í@ /¼ # \  / B N”  Å Ò à º 175 kHz“   AET AC175L (φ = 22 mm)G ' p" f\  ¦ 0 Au r &  q &  Û

¼ · ú š{ 9  r  ç  H\ P _  µ 1 ÏÒ q t x 9  „   \     ~ ½ ÓØ  ¦ ÷ &  H 6 £ § † ¾ Ó

~

½ ÓØ  ¦ ’    ñ\  ¦  Ž Ø  ¦ % i “ ¦,  Ž Ø  ¦ ) a  + þ A“ É r RITEC BR-640 7

£

x; Ÿ ¤ l – Ð 40 dB 7 £ x; Ÿ ¤ # Œ 100 kHz - 3 MHz band pass filter\  ¦ s 6   x # Œ n t _ O  š ¸z  ´– ÐÛ ¼ ïá Ô(Lecroy 9310 M)

–

Ð › ' a ¹ 1 Ï % i  . q & Û ¼ · ú š{ 9  r  µ 1 ÏÒ q t   H 6 £ § † ¾ Ó~ ½ ÓØ  ¦ ’    ñ _

 8 £ ¤& ñ r Û ¼% 7 ›“ É r Fig. 1 \  Å Ò# Q4 Re ”  . s ü < ° ú  s  Ä » o

— ¸[ j › ' a  õ r + « >“ É r _ þ t  s × ¼ Ä »o _  ³ ð€  \  Ä »o — ¸[ j

› '

a(O.D = 1.0 mm, I.D = 0.5 mm)`  ¦ ¿ º“ ¦ Ä »o — ¸[ j › ' a _

 à ºf ” ~ ½ ӆ ¾ ÓÜ ¼– Ð é  H º ú ˜± ú ˜`  ¦ s 6   x # Œ Ä »o — ¸[ j › ' a  õ  r

 ~ ½ ÓØ  ¦ ) a 6 £ § † ¾ Ó~ ½ ÓØ  ¦ ’    ñ\  ¦ 7 £ x; Ÿ ¤ l  \ O s  n t _ O  š ¸z  ´– Ð Û

¼ ïá Ԗ Ð › ' a ¹ 1 Ï % i  . q & Û ¼ · ú š{ 9  r  · ú š{ 9  t & h õ  Ä »o

—

¸[ j › ' a  õ  r   õ t & h “ É r z  ´+ « >_  { 9 › ' a$ í `  ¦ 0 A # Œ 1 l x { 9

 >  G ' p" f_  ×  æ € © œ\  0 Au  • ¸2 Ÿ ¤ % i  .

III. + s ÇÊ Ý õ m Í w Š²  o

1. – ¥P { ¢: gå ¾ Ë  1 á S  “ Ö ¨] ‚ §U ê s û s Ú

Ä

»o — ¸[ j › ' a  õ  r  µ 1 ÏÒ q tô  Ç 6 £ § † ¾ Ó~ ½ ÓØ  ¦ ’    ñ\  ¦ Figure 2 \ 
 ? /% 3  . ' Í   P : ` O Û ¼_  þ j@ / ”  ; Ÿ ¤“ É r €  • 1.8 Vs

%

3 “ ¦, s   H Ä »o — ¸[ j › ' a  õ  r  µ 1 ÏÒ q tô  Ç ' Í   P : • ¸² ú ˜



 H 7 á x  (P ) ò ø Í$ í   “ ¦ Ò q ty Œ •÷ &# Q”   . > 5 Å q s # Qt   H

’

   ñ  H PZT G ' p" f_  Ê ê€  \  • ¸² ú ˜ô  Ç ’    ñ “ ¦ S X ‰ “   ½ + É Ã º e ”

% 3  . ë ß –€  • ™ è Ä »o  ? /\ " f ì ø Í4 Ÿ ¤ ì ø Í    H 7 á x   G ' p

"

f\  { 9     H  â Ä º €   €  • 0.33 µs_  Å Òl – Ð “ §@ / ’    ñ

Fig. 3. Transient responses of AE sensor at the epicenter during Vickers indentation loading cycle with different loads.

 ÷ &# Q  ô  Ç . 7 £ ¤ Ä »o — ¸[ j › ' a  õ  r  ~ ½ ÓØ  ¦ ÷ &  H 6 £ § † ¾ Ó~ ½ Ó Ø

 ¦ µ 1 ÏÒ q t" é ¶“ É r & h  ×  æ Ü ¼– Ð ç ß –Å Ò÷ &Ù ¼– Ð ½ ¨€    + þ AI – Ð ™ è



Ä »o  ? /\  ¦ „    o   Ò q ty Œ •÷ &“ ¦, : £ ¤ y  G ' p" f_  f ”  â s  22 mm s Ù ¼– Ð ™ è Ä »o  ? /_  ì ø Í4 Ÿ ¤ ì ø Í _  ´ òõ   H    t

o  “ ¦ Ò q ty Œ •÷ &# Q”   . s  Qô  Ç Ä »o — ¸[ j › ' a  õ  r  6 £ §

†

¾ Ó~ ½ ÓØ  ¦ _  µ 1 ÏÒ q t" é ¶“ É r & h  ×  æ Ü ¼– Ð+ ‹ s  © œ& h “   › ¸| s Ù ¼– Ð

˜

Ð  z  ´] j & h “   6 £ § † ¾ Ó~ ½ ÓØ  ¦ µ 1 ÏÒ q t" é ¶`  ¦  Ž ž Ð l  0 AK  q &  Û

¼ · ú š{ 9  r  p [ j ç  H\ P _  µ 1 ÏÒ q tõ  „  > h\    É r 6 £ § † ¾ Ó~ ½ ÓØ  ¦ ƒ

½

¨\  ¦ z  ´r  % i  .

2. R & ­ Ž °  qø m É S  “ Ö ¨] ‚ §U ê s û s Ú

q

& Û ¼ · ú š{ 9 “ É r  s   7 H × ¼  9 _  · ú š  r + « >¼ # \  ×  æ

Fig. 4. (Color online) Peak amplitudes of AE signals detected during Vickers indentation loading cycle with various loads.

Fig. 5. Transient responses of AE sensor at the epicenter during Vickers indentation unloading cycle with different loads.

`

 ¦ “     H é ß –> , ×  æ`  ¦ Ä »t    H é ß –>  Õ ªo “ ¦ ×  æ`  ¦ ]

j    H é ß –> “   [ j é ß –> – Ð
Ð ü t à º e ”  . ‘ : r ƒ  ½ ¨\ " f  H

Fig. 6. (Color online) Peak amplitudes of AE signals detected during Vickers indentation unloading cycle with various loads.

Fig. 7. (Color online) Peak amplitudes of AE signals vs lateral crack lengths during Vickers indentation unload- ing cycle.

×  æ`  ¦ “     H é ß –> ü < ×  æ`  ¦ ] j    H é ß –> \ " f 6 £ § † ¾ Ó

~

½ ÓØ  ¦ ’    ñ\  ¦ › ' a ¹ 1 Ͻ + É Ã º e ” % 3 Ü ¼ 9, ×  æ`  ¦ Ä »t    H é ß –>

\

" f  H 6 £ § † ¾ Ó~ ½ ÓØ  ¦ ’    ñ\  ¦ › ' a ¹ 1 Ï t  3 l w % i  . Leeü < Kim [6]“ É r ™ è  Ä »o \  @ / # Œ Tukon  ⠕ ¸r + « > r  6 £ § † ¾ Ó~ ½ ÓØ  ¦ r

+ « >_    õ   H ‘ : r ƒ  ½ ¨ü <  ð ø Ít   ñ\  ¦ ×  æ`  ¦ “     H é

ß –> ü < ×  æ`  ¦ ] j    H é ß –> \ " f 6 £ § † ¾ Ó~ ½ ÓØ  ¦ count  / å L

 

y  7 £ x  % i  “ ¦ ˜ Г ¦ % i “ ¦, ×  æ`  ¦ Ä »t    H é ß –>

\

" f  H 6 £ § † ¾ Ó~ ½ ÓØ  ¦ count _     o\  ¦ › ' a ¹ 1 Ï t  3 l w % i  .

€

 $  ×  æ`  ¦ “     H é ß –> \ " f › ' a ¹ 1 Ï  ) a 6 £ § † ¾ Ó~ ½ ÓØ  ¦ ’

ñ  H Fig. 3 \  Å Ò# Q4 R e ”  . ×  æ`  ¦    or v €  " f › ' a ¹ 1 Ïô  Ç 6

£

§ † ¾ Ó~ ½ ÓØ  ¦ ’    ñ  H ×  æ \  › ' a > \ O s   _  Ä » ô  Ç + þ AI \  ¦

° ú

  H  . ×  æ`  ¦ “     H  â Ä º\  Ä »o \ " f µ 1 ÏÒ q t   H ç  H

Ï ?

@~ ½ ӆ ¾ ÓÜ ¼– Ð µ 1 ÏÒ q t “ ¦, penny-like ç  H\ P “ É r  s   7 H × ¼  9

=

å Q& h \ " f  s   7 H × ¼_  @ /y Œ •‚  `  ¦   " f " é ¶+ þ AÜ ¼– Ð + þ A$ í

÷

&  H ç  H\ P `  ¦ ´ ú ˜ô  Ç . ×  æ`  ¦ “     H é ß –> \ " f µ 1 ÏÒ q tô  Ç 6

£

§ † ¾ Ó~ ½ ÓØ  ¦ _  µ 1 ÏÒ q t" é ¶“ É r penny-like ç  H\ P õ  median vent_

% ò

† ¾ Ó`  ¦ ~ à ΀ Œ ¤`  ¦  כ s   Æ Ò& ñ ½ + É Ã º e ” t ë ß – Å Ò µ 1 ÏÒ q t" é ¶“ É r ì  r ç

ß – l  # Q§ >  . Kimõ  Sachse [7]  H " é ¶ Æ Ò+ þ A · ú š – Ð Ä »o

\

 ×  æ`  ¦ “   % i `  ¦ M : µ 1 ÏÒ q tô  Ç 6 £ § † ¾ Ó~ ½ ÓØ  ¦“ É r mode I + þ A I

_  ç  H\ P “   penny-like ç  H\ P \  _ K " f µ 1 ÏÒ q tô  Ç “ ¦ % i



. s  Qô  Ç   õ ü < q “ §ô  Ç €   ×  æ`  ¦ “     H é ß –> \ 

"

f › ' a ¹ 1 Ï  ) a 6 £ § † ¾ Ó~ ½ ÓØ  ¦ _  µ 1 ÏÒ q t" é ¶“ É r penny-like ç  H\ P s  “ ¦

½

+ É Ã º e ”  . Fig. 4\ " f ˜ Ѝ  H  ü < ° ú  s  Ä »o \  ×  æ`  ¦ “

   H 1 l x î ß – µ 1 ÏÒ q t ) a P  _  þ j@ / ”  ; Ÿ ¤(V p)“ É r “    ) a

×

 æ(N ) \  @ / # Œ  6 £ § õ  ° ú  “ É r › ' a > \  ¦ ”   .

V p = 0.0023 N + 0.025 (1)

7

£ ¤, “     H ×  æ s  7 £ x ½ + Éà º2 Ÿ ¤ penny-like ç  H\ P s  & 4 R

"

f 6 £ § † ¾ Ó~ ½ ÓØ  ¦ ’    ñ_  ”  ; Ÿ ¤ s  7 £ x  % i  .

×  æ`  ¦ ] j    H é ß –> \ " f › ' a ¹ 1 Ï  ) a 6 £ § † ¾ Ó~ ½ ÓØ  ¦ ’    ñ  H Fig. 5 \  Å Ò# Q4 R e ”  . ×  æ`  ¦  €  " f  Ž Ø  ¦ ) a 6 £ § † ¾ Ó~ ½ Ó Ø

 ¦ ’    ñ“   Fig. 3õ  ° ú  s , ×  æ`  ¦    or v €  " f › ' a ¹ 1 Ïô  Ç 6

£

§ † ¾ Ó~ ½ ÓØ  ¦ ’    ñ  H ×  æ \  › ' a > \ O s   _  Ä » ô  Ç + þ AI \  ¦

° ú

  H  . ×  æ`  ¦ ] j    H  â Ä º median vent { Œ —y “ ¦, ra- dial/median ç  H\ P “ É r F « Ñ? / Ò_  ï ß –À Ó 6 £ x§ 4 \  _ K  Ä »o

³

ð€  `  ¦   " f µ 1 ÏÒ q t÷ & 9, lateral ç  H\ P “ É r · ú š™  ¥  A \ " f Ä

»o  ³ ð€  õ  ¨ î ' Ÿ  >  ý aÄ º– Ð µ 1 ÏÒ q tô  Ç . median vent

{

Œ

— n = M : 6 £ § † ¾ Ó~ ½ ÓØ  ¦ ’    ñ_  ”  ; Ÿ ¤“ É r median vent  Ò q tU  ´ M :

˜

Ð   Œ •“ É r ’    ñ– Ð Ò q ty Œ •½ + É Ã º e ” Ü ¼Ù ¼– Ð, ×  æ`  ¦ ] j    H é

ß –> \ " f µ 1 ÏÒ q tô  Ç 6 £ § † ¾ Ó~ ½ ÓØ  ¦ _  Å Ò µ 1 ÏÒ q t" é ¶“ É r radial/median ç

 H\ P õ  lateral ç  H\ P s  “ ¦ ½ + É Ã º e ”  . Õ ª Q
 penny-like ç

 H\ P s  radial/median ç  H\ P – Ð 7 £ x   8 • ¸  _  1 l x{ 9 ô  Ç ç

 H\ P _  €  & h Ü ¼– Ð „   ½ + É  כ Ü ¼– Ð \ V © œ÷ & 9, 8.82 N_  · ú š { 9

 ×  æ \ " f penny-like ç  H\ P s  Å Ò % ò † ¾ ӓ   ×  æ “   r  µ

1 ÏÒ q tô  Ç ”  ; Ÿ ¤ õ  q “ § €   ×  æ ] j  r \  µ 1 ÏÒ q tô  Ç 6 £ § † ¾ Ó~ ½ Ó Ø

 ¦ ’    ñ_  ”  ; Ÿ ¤ s  €  • 10C  & ñ • ¸ ß ¼ . s  Qô  Ç   õ \  ¦ p  À

Ò# Q˜ Ѐ   ×  æ ] j  r \  µ 1 ÏÒ q t   H 6 £ § † ¾ Ó~ ½ ÓØ  ¦ _  Å Ò µ 1 ÏÒ q t

"

é

¶“ É r lateral ç  H\ P s  “ ¦ Ò q ty Œ •  ) a  . Fig. 6\ " f ˜ Ѝ  H  ü <

V p = 0.117 N − 0.368 (2)

7

£ ¤ Figure 7 õ  ° ú  s  “     H ×  æ s  7 £ x ½ + Éà º2 Ÿ ¤ lateral ç

 H\ P s  & 4 R" f 6 £ § † ¾ Ó~ ½ ÓØ  ¦ ’    ñ_  ”  ; Ÿ ¤ s  7 £ x  % i  .

IV. + s Ç Â ] Ø

™

è  Ä »o \  @ / # Œ q & Û ¼  ⠕ ¸r + « >õ  6 £ § † ¾ Ó~ ½ ÓØ  ¦ r  +

«

>`  ¦ 1 l x r \  à º' Ÿ  r  6 £ § † ¾ Ó~ ½ ÓØ  ¦ µ 1 ÏÒ q t" é ¶ \  @ / # Œ “ ¦¹ 1 Ï

%

i  . ×  æ`  ¦ “     H é ß –> \ " f µ 1 ÏÒ q t   H 6 £ § † ¾ Ó~ ½ ÓØ  ¦“ É r

×  æ s  7 £ x ½ + Éà º2 Ÿ ¤ 6 £ § † ¾ Ó~ ½ ÓØ  ¦ ’    ñ_  þ j@ /”  ; Ÿ ¤“ É r ‚  + þ A& h  Ü

¼– Ð 7 £ x  % i “ ¦, ×  æ`  ¦ “     H é ß –> _  6 £ § † ¾ Ó~ ½ ÓØ  ¦ Å Ò µ

1 ÏÒ q t" é ¶“ É r penny-like ç  H\ P s  “ ¦ Ò q ty Œ •÷ &# Q ”   . ×  æ`  ¦ Ä

»t  “ ¦ e ”   H é ß –> \ " f  H 6 £ § † ¾ Ó~ ½ ÓØ  ¦’    ñ\  ¦ › ' a ¹ 1 Ï t  3 l w

% i  . ×  æ`  ¦ ] j    H é ß –> \ " f µ 1 ÏÒ q t   H 6 £ § † ¾ Ó~ ½ ÓØ  ¦

“ É

r ×  æ s  7 £ x ½ + Éà º2 Ÿ ¤ lateral ç  H\ P _  ß ¼l ü < 6 £ § † ¾ Ó~ ½ ÓØ  ¦

’

   ñ_  þ j@ / ”  ; Ÿ ¤“ É r ‚  + þ A& h Ü ¼– Ð 7 £ x  % i “ ¦, ×  æ`  ¦ ] j



   H é ß –> _  6 £ § † ¾ Ó~ ½ ÓØ  ¦ Å Ò µ 1 ÏÒ q t" é ¶“ É r lateral ç  H\ P s  “ ¦ Ò q

ty Œ •÷ &# Q”   .

Y

c p w Š à U Ø ”  ô

[1] F. R. Breckenridge, C. E. Tschiegg and M.

Greenspan, J. Acoust. Soc. Am. 57, 626 (1975).

[2] N. N. Hsu, Acoustic emission simulator US Paten, No. 4018084 (1976).

[3] C. B. Scruby, Ultrasonics 27, 195 (1989).

[4] B. R. Lawn and M. V. Swan, J. Mater. Sci. 10, 113 (1975).

[5] T. Haranoh and H. Ishikawa, J. Mater. Sci. 17, 1493 (1982).

[6] S. H. Lee and H. C. Kim, J. Mater. Sci. Lett. 3, 907 (1984).

[7] K. Y. Kim and W. Sachse, J. Appl. Phys. 65, 4234

(1989).
