l q" é ¶ @ /† < Ɠ § _ …ß ¼” ¸õ † < ƃ ½ ¨™ è, @ /„ 302-729

Cd 1−x Mn x S/GaAs(100) U c lT c l8 ý  Ì ¦ RÄ Z Ø° Ë Ñ] K ¡X ì Ä — ¤V R Ë



™ »6 0^ ï B ^∗

3

l q" é ¶ @ /† < Ɠ § _ …ß ¼” ¸õ † < ƃ  ½ ¨™ è, @ /„   302-729

¦

? # Ü

Ø

æ z Œ ™@ /† < Ɠ § Ó ü t o † < Æõ , @ /„   305-764

L

| ÷ 7 B6 0

3

l q" é ¶ @ /† < Ɠ § F  g·„   Ó ü t o † < Æõ , @ /„   302-729 (2006¸   6 Z 4 26{ 9  ~ à Î6 £ §)

\ P

# 4  & h 8 £ x $ í  © œZ O `  ¦ s 6   x # Œ Mn $ í ì  r q     o\    É r Cd

1−x

Mn

x

S/GaAs(100) ~ à Ì} Œ •`  ¦ $ í  © œ % i



. $ í  © œ  ) a ~ à Ì} Œ •_  F  g † < Æ& h  : £ ¤$ í `  ¦ · ú ˜ ˜ Ðl  0 A # Œ ì  rF  g † < Æ& h  Ó s qw n ™ èp à Ôo \  ¦ s 6   x # Œ 8 £ ¤& ñ % i  .

8

£ ¤& ñ  ) a X <s ' \  ¦ ì  r$ 3  # Œ ~ à Ì} Œ •_  4 Ÿ ¤ ™ è Ä »„   © œÃ º ε

1

(E), ε

2

(E)\  ¦ · ú ˜  ˜ Ѐ Œ ¤Ü ¼ 9, s  Qô  Ç Ä »„  † < Êà ºü <

x 9

] X ô  Ç › ' a > \  ¦ t “ ¦ e ”   H Ï ã J] X t à º n(E), ™ è F  g > à º k(E), ì ø Í > à º R(E) Õ ªo “ ¦ f  ¨ à º> à º α(E)ü <

° ú

 “ É r F  g † < Æ& h  : £ ¤$ í 1 p x`  ¦ › ¸  % i  . ¢ ¸ô  Ç 8 £ ¤& ñ  ) a ì  rF  g † < Æ& h  X <s ' _  s > • ¸† < Êà º\  ¦ s 6   x # Œ Mn $ í ì

r q  7 £ x \    É r e ” > & h  x ß ¼_  s 1 l x`  ¦ › ' a8 £ ¤ “ ¦ ì  r$ 3  % i  .

PACS numbers: 70, 78.20.C

Keywords: Cd

1−x

Mn

x

S, ì  rF  g † < Æ& h  Ó s qw n ™ èp à Ôo , \ P # 4  & h 8 £ x $ í  © œZ O , Ä »„  † < Êà º

I. " e  ] Ø



B~ à Ì $ í ì ø ͕ ¸^ ‰ (diluted magnetic semiconductor;

DMS)  H q  $ í ì ø ͕ ¸^ ‰\  l œ í\  ¦ ¿ º“ ¦ e ” “ ¦, Mn ° ú  “ É r



$ í " é ¶ ™ è (Fe, Co 1 p x)\  ¦  © œ{ © œ| ¾ Ó (à º % ¢ ¸  H Õ ª s  © œ) Ÿ í

†

< Ê   H q  $ í ì ø ͕ ¸^ ‰_  ½ + ËF K \  _  # Œ % 3 # Q”    [1]. { 9  ì

ø Í& h “    Œ ™" é ¶  o½ + ËÓ ü t ì ø ͕ ¸^ ‰ü < ° ú  s  DMS  H „  s F K5 Å q s

“

: r _  › ¸$ í q \  ¦    or &  \  -t  {  ç ß –   x 9      © œÃ º\  ¦



Ü ã J à º e ” “ ¦, # Œ Q t  < É ª p – Ðî  r  l & h  : £ ¤$ í `  ¦ ˜ Ðs



 H  כ Ü ¼– Ð ˜ Г ¦ ÷ &“ ¦ e ”   [2-4]. : £ ¤ y  s  Qô  Ç Ó ü t| 9 \ " f



 H u  ¨ 8 Š ) a „  s F K5 Å q s “ : r _   l — ¸F ' pà Ôü < {  „   _  Û ¼

—

2 ;  s \  s, p-d “ § ¨ 8 Š  © œ  ñ Œ •6   x“ É r  l  © œ 5 Å q \ " f giant Zeeman splitting s
 giant Faraday rotationõ  ° ú  “ É r   l

 F  g † < Æ& h  ´ òõ \  ¦  l r †   . ¢ ¸ô  Ç ] j– Ð " é ¶ ½ ¨› ¸\ " f

„

  _  Û ¼— 2 ; › ' a >   H ƒ  5 Å q ÷ &  H „   _  · ú š» ¡ ¤ ´ òõ \  _

#

Œ y © œ >    + þ A| ¨ c à º e ”  . Mn

²⁺

s  ' ‘ ÷ &  H II-VI7 á ¤ € ª œ



& h [ þ t _  F  g † < Æ& h  $ í | 9 “ É r Mn

²⁺

_  d „   ü < sp

³

  ½ + Ë „



  s \ " f † ¾ Ó © œ  ) a  © œ  ñ Œ •6   x \  _  # Œ ´ ú §“ É r µ 1 τ  s  ÷ &

#

Q M ® o   [2,4].

∗

E-mail: [email protected]

s

p  ´ ú §“ É r  7 Hë  H \ " f Mn

²⁺

 ' ‘   ) a CdS € ª œ & h [ þ t s

 CdSü < MnS_  1 l x r   Œ •6   x`  ¦ l œ í– Ð   H “ §| 9  À Òà Ô (colloidal route) \  _  # Œ + þ A$ í  ) a    H  כ s  ˜ Г ¦ ÷ &% 3



. Mn

²⁺

\  ¦ ° ú   H II-VI7 á ¤ ì ø ͕ ¸^ ‰[ þ t“ É r Õ ª[ þ t _  W 1à Ô0 >ß ¼ î

ß –\  Ô  ¦ç  H{ 9  >  ì  r Ÿ í  ) a € ª œs “ : r [ þ t s   € ª œ “ ¦ B § 4 & h

“

  F  g † < Æ& h  : £ ¤$ í `  ¦
  · p . : £ ¤ y  CdSü < ° ú  s  V , “ É r \  - t

  ½ ™× ¼ Ì “ s`  ¦ ° ú   H Ó ü t| 9 [ þ t“ É r ± ú “ É r Mn $ í ì  r (< 1 %)`  ¦

° ú

  H  â Ä º\ • ¸ µ 1 ߓ É r š ¸E $ ™t Ò  o µ 1 Ï F  g`  ¦   H  כ Ü ¼– Ð ¸ ú ˜ · ú ˜



94 R e ” “ ¦ Mn

²⁺

3d „    C u \    É r

⁴

T

1

→

⁶

A

1

…  ;s

 µ 1 ÏÒ q t   H  כ Ü ¼– Е ¸ ¸ ú ˜ · ú ˜ 94 R e ”   [4]. s  Qô  Ç : £ ¤$ í

`

 ¦ · ú ˜l  0 AK " f " l or — : r s
 Ÿ í 7 H _   Œ •6   x`  ¦ · ú ˜ ? /# Q F  g

†

< Æ& h  : £ ¤$ í `  ¦ › ' a8 £ ¤ ½ + É Ã º e ”   H F  g µ 1 Ï F  g : £ ¤$ í , È Òõ  Õ ªo “ ¦ f

 ¨ à º & ñ • ¸ë ß –s  ˜ Г ¦ ÷ &% 3 `  ¦ ÷  r   É r ƒ  ½ ¨ p ”  ô  Ç  © œI  s

  [5-9]. { 9 ì ø Í& h Ü ¼– Ð s  Qô  Ç ƒ  ½ ¨[ þ t“ É r ± ú “ É r Ÿ í— : r \ 



-t   © œI \ " f › ' a8 £ ¤ ) a F  g † < Æ& h  : £ ¤$ í [ þ t s  9 V , “ É r \  -t

% ò

% i \ " f › ' a8 £ ¤ ) a F  g † < Æ& h  : £ ¤$ í [ þ t s  p ”  ô  Ç  © œI s  . : £ ¤ y

 CdMnS_  Mn $ í ì  r q \    É r ì  rF  g † < Æ& h  Ó s qw n ™ èp à Ôo  (spectroscopic ellipsometry; SE) 8 £ ¤& ñ \  › ' a ô  Ç  7 Hë  H“ É r   _

 ˜ Г ¦ ÷ &t  · ú §“ ¦ e ”   H z  ´& ñ s  .

‘

: r ƒ  ½ ¨\ " f  H $ í  © œ  ) a Cd

1−x

Mn

x

S ~ à Ì} Œ •_  F  g † < Æ& h  : £ ¤

$ í

`  ¦ › ¸  l  0 A # Œ SE\  ¦ s 6   x % i  .

-232-

 ƒ  ½ ¨ 7 Hë  H  Cd

1−x

Mn

x

S/GaAs(100) ~ à Ì} Œ •_   " é ¶ì  rF  g † < Æ& h  : £ ¤$ í – ^ ” @ /×  æ 1 p x -233-

II. ÷ m Ç ] M ö

CdMnS é ß –  & ñ ~ à Ì} Œ •“ É r \ P # 4  & h 8 £ x $ í  © œZ O `  ¦ s 6   x # Œ

$ í

 © œ % i  . Ä º‚   GaAs(100) l ó ø Í`  ¦ 5 × 10 mm

²

ß ¼l

–

Ð ï  r q ô  Ç Ê ê = å X  H TCE 6   xÓ  o\  5ì  r 1 l x î ß – 2 Y V [ j' ‘

“

¦,  [ j— : r x 9  B jò ø Í`  ¦ \  y Œ •y Œ • 5ì  rm ”  œ í6 £ §   [ j' ‘ ô  Ç Ê ê 50

∼ 60

^◦

C _  H

2

SO

₄

: H

₂

O

₂

: H

₂

O = 3 : 1 : 1 _  6   xÓ  o 5 Å q

\

" f 1ì  r ç ß –  o† < Æ\ g A % i  . Õ ªo “ ¦ â ìØ Ô  H œ íí  H à º\  2

∼ 3ì  r ç ß – '  ç  H Ê ê B jò ø Í`  ¦ \  { Œ ™   H  . s # Q" f Ar Û ¼– Ð |

›

¸r †   + ' l ó ø Í t t @ /\  GaAs l ó ø Í`  ¦  © œ‚ Ã Ì % i  .

~ Ã

Ì} Œ •`  ¦ $ í  © œ l  „  \   o† < Æ\ g A Ê ê z Œ ™  e ”   H ï ß –# ŒÔ  ¦ í

 HÓ ü t õ  í ß – o} Œ •`  ¦ ] j  l  0 A # Œ ∼ 10

⁻⁷

Torr“   ”  / B N

•

¸_  Õ þ ›! Q î ß –\ " f l ó ø Í`  ¦ 590

^◦

C \ " f 20ì  r ç ß – \ P \ g A`  ¦ ô

 Ç Ê ê $ í  © œ › ¸| Ü ¼– Ð ± ú Æ Ò% 3  . ~ à Ì} Œ •_  $ í  © œÒ  ¦“ É r €  • 1

˚ A/sec s % 3  . ~ à Ì} Œ • $ í  © œr  l ó ø Í “ : r • ¸ü < " é ¶ « ÑÂ Ò “ : r • ¸  H y

Œ

•y Œ • 380

^◦

C ü < 660

^◦

C – Ð “ ¦& ñ “ ¦ Mn_  “ : r • ¸ë ß – › ¸] X

#

Œ z  ´+ « > % i  . s  M : \ P # 4 Â Ò “ : r • ¸  H 530

^◦

C – Ð “ ¦& ñ

%

i  . $ í  © œ  ) a ~ à Ì} Œ •_    & ñ ½ ¨› ¸  H XRD\  ¦ s 6   x # Œ 8 £ ¤& ñ

% i  . ~ à Ì} Œ •_  F  g † < Æ& h  : £ ¤$ í `  ¦ · ú ˜l  0 A # Œ  6   x ) a SE



© œu   H ¿ »à ԏ : r Ï þ ›á Ôü < ] j 7 H Ï þ ›á Ô\  ¦ F  g " é ¶ Ü ¼– Ð  6   x   H

“

¦”  / B N  ü @‚   % ò % i _  ì  rF  g † < Æ& h  Ó s qw n ™ èp à Ôo  (Woolam VUV-VASE system) \  _ K " f 8 £ ¤& ñ ÷ &% 3  . 8 £ ¤& ñ # 3 0 A  H 2.0 - 6.5 eV  t  8 £ ¤& ñ ÷ &% 3 Ü ¼ 9 { 9  y Œ •“ É r 70

^◦

s % 3 “ ¦ z  ´

“

: r \ " f 8 £ ¤& ñ % i  . s    z  ´+ « >\ " f 8 £ ¤& ñ ° ú כ“ É r  " é ¶ì  rF  g

†

< Æ& h  ~ ½ Ó0 Ay Œ • õ  ° ú כÜ ¼– Ð S \ ‰1 p q % i Ü ¼ 9, s  כ “ É r { 9  €  \  Ã

ºf ” õ  à º¨ î $ í ì  r \  › ' a ô  Ç  כ s  . Õ ª QÙ ¼– Ð ~ à Ì} Œ •_  4 Ÿ ¤ ™ è Ä

» Ä »„  † < Êà º < ε(E) >  H  6 £ § õ  ° ú  “ É r d ” \  _  # Œ

&

ñ ÷ &% 3   [10].

< ε(E) >= ε

_a

{sin

²

φ + sin

²

φ tan

²

φ[(1 − ρ)/(1 + ρ)]

²

} (1)

#

Œl " f ρ = tan Ψe

^i∆

; ε

_a

= n

²_a

= 1 õ  φ   H y Œ •y Œ • ¹ ¡ § f ”

s   H B | 9 _  Ä » Ä »„  † < Êà ºü < y Œ ™t  F  g _  { 9  y Œ •s  .

III. + s ÇÊ Ý õ m Í w Š²  o

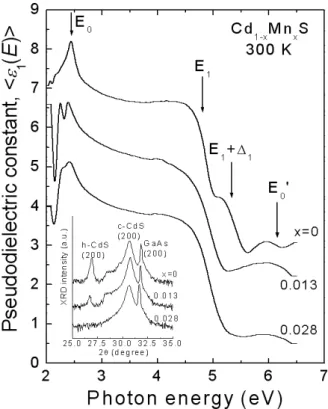

Fig. 1“ É r SE \  _  # Œ 2.0 - 6.5 eV  s \ " f 8 £ ¤& ñ  ) a Cd

_1−x

Mn

_x

S/GaAs(100) ~ à Ì} Œ •_  Ä »„  † < Êà º Û ¼& 7 ˜à Ô! 3 _  z  ´ Ã

º  Òì  r“   ε

1

(E)`  ¦ ˜ Ð# Œï  r  . z  ´+ « > X <s ' [ þ t“ É r — ¸Ž  H \ 



-t  % ò % i \    5 g" f L :  F M ô  Ç ½ ¨› ¸\  ¦
 ? / 9 Mn $ í ì  r s  7

£

x † < Ê\     y Œ •y Œ •_  e ” > & h  ½ ¨› ¸[ þ t s     o   H  כ `  ¦

› '

a8 £ ¤ ½ + É Ã º e ”  . : £ ¤ y  F  g † < Æ& h  \  -t  Ì “ s\  K { © œ   H E

0

x

ß ¼  H Mn $ í ì  r s  x = 0 { 9  M :  H 2.50 eV   H % ƒ\ " f


z Œ ¤Ü ¼ 9 Mn $ í ì  r q  7 £ x † < Ê\     p [ j >  $  \  -

Fig. 1. The pseudodielectric constant < ε

1

(E) > spectra of Cd

1−x

Mn

x

S/GaAs(100) epilayers obtained from the SE measurement at room temperature.

t

A á ¤ Ü ¼– Ð s 1 l x   H  כ `  ¦ › ' a8 £ ¤ ½ + É Ã º e ” % 3  . s  Qô  Ç ‰ & ³ © œ

“ É

r @ /^ ‰& h Ü ¼– Ð II-VI7 á ¤  o½ + ËÓ ü t ì ø ͕ ¸^ ‰\ " f

  H … ô a

´

òõ (bowing effect)\  _  # Œ µ 1 ÏÒ q tô  Ç  כ Ü ¼– Ð [ O " î ½ + É Ã º e ”

  [9]. Levy 1 p x _  ˜ Г ¦\  _  €   Z O ß ¼ ˜ Ð   H ~ à Ì} Œ •\ 

"

f \  -t  Ì “ ss  ß ¼>
 z Œ ¤Ü ¼ 9 ¿ ºa  7 £ x ½ + Éà º2 Ÿ ¤ \ 



-t  Ì “ s“ É r $  \  -t A á ¤ \ " f
 è ß –   H  כ `  ¦ › ' a8 £ ¤ % i



 [6]. Õ ª[ þ t“ É r ¢ ¸ô  Ç Mn $ í ì  r s  10 % s  \ " f Z O ß ¼÷  r ë

ß –  m   ~ à Ì} Œ •\ " f• ¸ s  Qô  Ç … ô a ´ òõ
 è ß –   H  כ

`

 ¦ ˜ Г ¦ % i  . Õ ª Qô  Ç   õ \  q Æ Ò# Q˜ Ѐ  , ‘ : r ƒ  ½ ¨\ 

"

f Mn $ í ì  r s  2.8 % s  \ " f › ' a8 £ ¤ ) a SE X <s ' _    õ

\

" f \  -t  Ì “ ss  $  \  -t A á ¤ Ü ¼– Ð s 1 l x   H  כ “ É r · ú ¡" f l

Õ ü t ô  Ç ? /6   x õ  ¸ ú ˜ { 9 u ô  Ç “ ¦ ^  ¦ à º e ”  .

Õ

ªa Ë >\ " f 4.80 eV\ " f 5.35 eV  s \ " f ¿ º > h_  e ” >

&

h  x ß ¼

  H X <
  H E

1

x ß ¼s “ ¦   É r
  H Û

¼— 2 ;-C • ¸ ° ú ˜ t l  (spin-orbit splitting)\  _ ô  Ç E

₁

+

∆

₁

x ß ¼s   [12]. €  $  Ú Ôw n =À Ҁ © œ ” > r _  Γ → A ~ ½ ӆ ¾ Ó`  ¦



 " f µ 1 ÏÒ q t   H …  ;s ü < ƒ  › ' a ÷ &# Q e ”   H " l or — : r \  _

#

Œ 4.80 eV Â Ò   H \ " f

  H E

1

x ß ¼  H Mn $ í ì  r s  7 £ x

† < Ê\     “ ¦ \  -t A á ¤ Ü ¼– Ð s 1 l x   H  כ `  ¦ " î S X ‰ >

^

 ¦ à º e ”  . { 9 ì ø Í& h Ü ¼– Ð II-VI7 á ¤  o½ + ËÓ ü t ì ø ͕ ¸^ ‰\ " f Mn

$ í

ì  r s  ' ‘ ÷ &# Q  Œ ™" é ¶  o½ + ËÓ ü t s  ë ß –[ þ t # Q| 9  M : E

¹

x ß ¼\  l

# Œ   H " l or — : r _  y © œô  Ç  Œ •6   x“ É r Mn

²⁺

s “ : r[ þ t s   Òì  r& h

Fig. 2. The pseudodielectric constant < ε

2

(E) > spectra of Cd

_1−x

Mn

_x

S/GaAs(100) epilayers obtained from the SE measurement at room temperature.

Ü

¼– Ð   ½ + ˝ ) a „   -f . Ë Š © œ_  \  -t  à º5 Å x`  ¦ : Ÿ x # Œ µ 1 ÏÒ q t ) a



. Õ ª Qô  Ç   õ – Ð Mn $ í ì  r s  7 £ x ½ + Éà º2 Ÿ ¤ s  Qô  Ç " l or

—

: r \  % ò † ¾ Ó`  ¦ Šҍ  H \  -t [ þ t s  ´ ú § t >  ÷ &“ ¦ E

¹

x ß ¼

“

¦ \  -t A á ¤ Ü ¼– Ð s 1 l x   H " é ¶ “  s  ÷ &  H  כ s   [11]. ¿ º



 P :– Ð 5.35 eV\ " f
 è ß – E

1

+ ∆

₁

x ß ¼  H spin-orbit splitting \  _ ô  Ç  כ s  . s  Qô  Ç ½ ¨› ¸  H Ú Ôw n =À Ҁ © œ ” > r _  U

~

½ ӆ ¾ Ó`  ¦   " f { 9 # Q
  H …  ;s – РÒ'  l " é ¶ ô  Ç “ ¦ ½ + É Ã º e ”

 . ∆

1

_  ° ú כ“ É r @ /| Ä Ì 0.4 eV– Ð · ú ˜ 94 R e ” “ ¦ [13] s  Qô  Ç

° ú

כ“ É r Ä ºo _  SE X <s ' _    õ ü < €  • 0.15 eV & ñ • ¸– Ð  s


  H  כ Ü ¼– Ð S X ‰ “  ÷ &% 3  . Õ ª Q
 s  Qô  Ç E

₁

+ ∆

1

e ”

> & h  x ß ¼  H x = 0{ 9  M :ë ß –
 z Œ ¤“ ¦ Mn $ í ì  r s  7 £ x

†

< Ê\      _  › ' a8 £ ¤ ÷ &t  · ú §€ Œ ¤ .

Fig. 1 \  ¶ ú š{ 9  ) a Õ ªa Ë >“ É r [ j t  ~ à Ì} Œ •_  XRD  r] X  J

‡

 s  . Õ ªa Ë >\ " f · ú ˜ à º e ”   H  ü < ° ú  s  % ƒ6 £ § Mn s  ' ‘

÷

&t  · ú §“ É r CdS ~ à Ì} Œ •\ " f  H ¹ ¢ ¤ ~ ½ Ó& ñ ½ ¨› ¸ü < { 9 ~ ½ Ó& ñ ½ ¨› ¸

 1 l x r \ 

  H  כ `  ¦ S X ‰ “  ½ + É Ã º e ”  . Õ ª Q
 Mn $ í ì

 r s  7 £ x † < Ê\     & h  & h Ü ¼– Ð ¹ ¢ ¤ ~ ½ Ó& ñ ½ ¨› ¸  H   t

“

¦ { 9 ~ ½ Ó& ñ ½ ¨› ¸_  x ß ¼ë ß –
 z Œ ™`  ¦ · ú ˜ à º e ”  . Õ ª Qô  Ç



õ – Ð CdS ~ à Ì} Œ •\  Mns  7 £ x † < Ê\     { 9 ~ ½ Ó& ñ ½ ¨› ¸– Ð

$ í

 © œô  Ç   H  כ “ É r  © œl  l Õ ü t ) a ¹ ¢ ¤ ~ ½ Ó& ñ ½ ¨› ¸\ " fë ß –


  H E

1

+ ∆

1

e ” > & h  x ß ¼ { 9 ~ ½ Ó& ñ ½ ¨› ¸\ " f  H


t  · ú §  H  כ õ  { 9 u ô  Ç   H  כ `  ¦ · ú ˜ à º e ”  . ¢ ¸ô  Ç Γ-» ¡ ¤

Fig. 3. The refractive index n(E) spectra of Cd

1−x

Mn

x

S/GaAs(100) epilayers obtained from the SE measurement at room temperature.

`

 ¦   " f 6.15 eV\ " f

  H E

⁰₀

x ß ¼• ¸ Mn $ í ì  r q

 ± ú `  ¦ M :\   H x ß ¼ ” > r F    H  כ Ü ¼– Ð › ' a8 £ ¤ ÷ &% 3 t ë ß – Mn $ í ì  r q  7 £ x † < Ê\     x = 0.013 Ò  re  ¦ \ " f  H Õ ªa Ë >

\


 è ß –  ü < ° ú  s  y Œ •y Œ •_  x ß ¼[ þ t“ É r V , # Qt €  " f €  •K  t

  H  כ `  ¦ ^  ¦ à º e ” % 3  .

Fig. 2  H SE \  _  # Œ 8 £ ¤& ñ  ) a Cd

1−x

Mn

x

S/GaAs(100)

~ Ã

Ì} Œ •_  Ä »„  † < Êà º Û ¼& 7 ˜à Ô! 3 _  ) ‡Ã ºÂ Òì  r“   ε

2

(E)`  ¦ ˜ Ð# Œ ï

 r  . Õ ªa Ë >\ 
 è ß – — ¸Ž  H ½ ¨› ¸[ þ t s  ε

¹

(E) Û ¼& 7 ˜à Ô! 3 õ   H

² ú

˜o  Ì º§  >

  H  כ `  ¦ ^  ¦ à º e ”  . : £ ¤ y  Ú Ôw n =À Ò

€

© œ ” > r _  Γ-…  ;s \  _  # Œ 2.50 eV\ " f

  H E

0

x  ß

¼  H " î S X ‰ >  $  \  -t A á ¤ Ü ¼– Ð s 1 l x   H  כ `  ¦ ^  ¦ à º e ”



. s  ° ú כ“ É r Cardona 1 p x \  _  # Œ ì ø Í Û ¼& 7 ˜à Ô! 3 \ " f ½ ¨ ô

 Ç ° ú כ 2.55 eVü < 0.05 eV_  s
 z Œ ™`  ¦ · ú ˜ à º e ” % 3



 [14]. ¢ ¸ô  Ç 4.80 eV  Òì  r \ " f

  H E

1

x ß ¼  H " l o r

— : r …  ;s \  _ ô  Ç  כ s    H  כ `  ¦ S X ‰ “  ½ + É Ã º e ” % 3 “ ¦ s  x  ß

¼  H   É r # Q‹ "  x ß ¼˜ Ð • ¸ ß ¼   H  כ `  ¦ › ' a8 £ ¤ ½ + É Ã º e ” % 3



. ¢ ¸ô  Ç Û ¼— 2 ; ì  r o   © œI \ " f

  H 5.35 eV \  0 Au  ô

 Ç E

₁

+ ∆

1

e ” > & h  x ß ¼  H · ú ¡‚   z  ´Ã ºÂ Òì  r õ   H ² ú ˜o  Mn

$ í

ì  r q  x = 0.013\ " f• ¸ €  •ç ß –“ É r › ' a8 £ ¤ ÷ &% 3  .

Fig. 3 õ  4  H SE \  _  # Œ 8 £ ¤& ñ  ) a Cd

1−x

Mn

x

S/GaAs (100) ~ à Ì} Œ •_  Ï ã J] X  t à º n(E)ü < ™ è F  g > à º k(E)_  z  ´+ « >

X

<s ' \  ¦ ˜ Ð# Œï  r  . 4 Ÿ ¤ ™ è Ï ã J] X t à ºü < ° ú  “ É r F  g † < Æ& h “   ì  r F 

g“ É r z  ´6   x& h “   † < Êà º– Ð" f ~ 1 >  % 3 `  ¦ à º e ” “ ¦ Ä »„   © œÃ ºü <

 ƒ  ½ ¨ 7 Hë  H  Cd

1−x

Mn

x

S/GaAs(100) ~ à Ì} Œ •_   " é ¶ì  rF  g † < Æ& h  : £ ¤$ í – ^ ” @ /×  æ 1 p x -235-

Fig. 4. The extinction coefficient k(E) spectra of Cd

1−x

Mn

x

S/GaAs(100) epilayers obtained from the SE measurement at room temperature.

f ”

] X & h “   ƒ  › ' a s  e ” Ü ¼ 9 ¢ ¸ô  Ç ì  rF  g _ ” > r$ í `  ¦ ˜ Ð# Œï  r  .

Õ

ª Qô  Ç   õ – Ð Ï ã J] X  t à º n(E)ü < ™ è F  g > à º k(E) ° ú  “ É r F  g

†

< Æ& h  Û ¼& 7 ˜à Ô! 3 “ É r Ä »„  † < Êà º ε(E)ü < y © œ >  ƒ  › ' a ÷ &# Q e ”

“

¦ ½ + É Ã º e ”  . 4 Ÿ ¤ ™ è Ï ã J] X t à º “ ¦ { 9 (  # Qt   H n

^∗

(E)  H n

^∗

(E) = n(E) + ik(E) = ε(E)

^1/2

– Ð
 è ­ q à º e ”



. # Œl " f n(E)  H Ï ã J] X t à ºs  9 k(E)  H ™ è F  g > à ºs  9



6 £ § õ  ° ú  “ É r d ” Ü ¼– Ð
 è ­ q à º e ”  .

n(E) =  (ε

²₁

+ ε

²₂

)

^1/2

+ ε

1

2



^1/2

, (2)

k(E) =  (ε

²₁

+ ε

²₂

)

^1/2

− ε

1

2



^1/2

¿

º Õ ªa Ë >\ " f E

0

x ß ¼ü < E

1

x ß ¼  H y Œ •y Œ • 2.50 eVü < 4.80 eV \ " f " î S X ‰ >

  H  כ `  ¦ ˜ Ð# ŒÅ ҍ  H X <, Ï ã J] X t à º n(E) Õ ªA á Ô\ " f  H E

0

x ß ¼  © œ ß ¼>
 z Œ ¤“ ¦, ™ è F  g

>

à º k(E) Õ ªA á Ô\ " f  H 2 " é ¶ " l or — : r …  ;s \  _ ô  Ç E

₁

x

ß ¼  © œ ß ¼>
 è ß –   H  כ `  ¦ › ' a8 £ ¤ ½ + É Ã º e ”  . s  Q ô

 Ç x ß ¼[ þ t“ É r Mn $ í ì  r q  7 £ x † < Ê\     E

0

x ß ¼  H $

\

 -t A á ¤ Ü ¼– Ð Õ ªo “ ¦ E

1

x ß ¼  H “ ¦ \  -t A á ¤ Ü ¼– Ð e ” >

&

h  x ß ¼_     oô  Ç   H  כ `  ¦ › ' a8 £ ¤ ½ + É Ã º e ” % 3  . : £ ¤ y  ™ è F 

g > à º k(E)\ " f  H Û ¼— 2 ; ì  r o   © œI \ " f 5.35 eV\ " f


Fig. 5. The reflectivity R(E) spectra of Cd

1−x

Mn

x

S/GaAs(100) epilayers obtained from the SE measurement at room temperature.




  H E

1

+ ∆

1

e ” > & h  x ß ¼ Å Ò x ß ¼“   E

₁

e ” > & h  x  ß

¼˜ Ð • ¸  8 ß ¼>  › ' a8 £ ¤ ÷ &% 3  .

Fig. 5  H SE \  _  # Œ 8 £ ¤& ñ  ) a Cd

1−x

Mn

x

S/GaAs(100)

~ Ã

Ì} Œ •_  à ºf ” { 9   ì ø Í Ö  ¦ R(E) \  @ /ô  Ç  כ s  . à ºf ”  { 9



 ì ø Í Ö  ¦ R(E)  H  6 £ § õ  ° ú  s
 è ­ q à º e ”  .

R(E) = (n − 1)

²

+ k

²

(n + 1)

²

+ k

²

(3)

%

3 # Q”   Û ¼& 7 ˜à Ô! 3 \ " f y Œ •y Œ •_  e ” > & h [ þ t s  Ì º§  >


  H  כ `  ¦ ^  ¦ à º e ”  . à ºf ”  { 9   ì ø Í Ö  ¦ R(E) ü < ° ú  “ É r F 

g † < Æ& h  Û ¼& 7 ˜à Ô! 3 “ É r z  ´6   x& h “   † < Êà º– Ð" f ~ 1 >  % 3 `  ¦ à º e ”

“

¦ Ä »„   © œÃ ºü < f ” ] X & h “   ƒ  › ' a s  e ” Ü ¼ 9 ¢ ¸ô  Ç ì  rF  g _ ” > r

$ í

`  ¦ ˜ Ð# Œï  r  . F  g † < Æ& h  \  -t  Ì “ s\  K { © œ÷ &  H 2.50 eV \ 

"

f % 3 # Q”   e ” > & h  x ß ¼  H Ì º§  >

  H  כ `  ¦ ^  ¦ à º e ”

 . Cardona 1 p x“ É r ì ø Í Û ¼& 7 ˜à Ô! 3 Ü ¼– РÒ'  % 3 “ É r \  -t



½ ™× ¼ Ì “ ss  2.53 eV   H  כ `  ¦ ˜ Г ¦ % i   [14]. s  כ “ É r Ä º o

_    õ ü <  _  { 9 u ô  Ç “ ¦ ^  ¦ à º e ”  . ¢ ¸ô  Ç 2 " é ¶& h

"

l or — : r \  _  # Œ 4.80 eV Â Ò   H \ " f

  H E

1

x ß ¼  H



 É r # Q‹ "  x ß ¼˜ Ð • ¸ " î S X ‰ >
 z Œ ¤“ ¦ Mn $ í ì  r q

7

£

x ½ + Ét  • ¸ Ì º§  † < Ê`  ¦ Ä »t  €  " f “ ¦ \  -t A á ¤ Ü ¼– Ð s  1

l

x   H  כ `  ¦ ^  ¦ à º e ”  . Õ ª Q
 s  ° ú כ“ É r Cardona 1 p x \  _

 # Œ ì ø Í Û ¼& 7 ˜à Ô! 3 \ " f S \ ‰1 p q ô  Ç ° ú כ 4.93 eVü <  H 0.13

eV _  s  e ”   H  כ Ü ¼– Ð S X ‰ “  ÷ &% 3   [15]. ¢ ¸ô  Ç 5.35 eV

Fig. 6. The absorption coefficient α(E) spectra of Cd

_1−x

Mn

_x

S/GaAs(100) epilayers obtained from the SE measurement at room temperature.

Â

Ò   H \ " f

  H E

1

+ ∆

1

e ” > & h  x ß ¼  H Mn $ í ì  r q

 x = 0{ 9  M :\   H " î S X ‰ >
 z Œ ¤ . s  ° ú כ“ É r Cardona 1

p

x s  % 3 “ É r 5.50 eV ˜ Ð   H €  •ç ß –  Œ •“ É r 0 Au \ " f
 z Œ ¤  [14,15]. s  Qô  Ç x ß ¼  H Mn › ¸$ í q  7 £ x † < Ê\     x = 0.013{ 9  M :\   H  _    4 R › ' a8 £ ¤ ½ + É Ã º \ O % 3  .

Fig. 6“ É r SE \  _  # Œ 8 £ ¤& ñ  ) a Cd

1−x

Mn

x

S/GaAs(100)

~ Ã

Ì} Œ •_  f  ¨ à º > à º α(E)\  ¦ ˜ Ð# Œï  r  . f  ¨ à º> à º α(E)  H   A

 d ” \ " f ˜ Ð# ŒÅ ҍ  H  כ % ƒ! 3  Ä »„  † < Êà º_  z  ´Ã ºÂ Òü < ) ‡Ã º Â

Ò, ε

¹

(E) ü < ε

²

(E) — ¸¿ º\  _ ” > r “ ¦  A  (4) d ” `  ¦ s 6   x

# Œ ½ ¨½ + É Ã º e ” % 3  . Ï ã J] X  t à º n(E), ™ è F  g > à º k(E)\ 

"

fü < ° ú  s  f  ¨ à º> à º α(E)  H 2.50 eV \ " f

  H E

0

e ”

> & h  x ß ¼  H " î S X ‰ >
 z Œ ¤“ ¦ ™ è F  g > à º k(E)\ " f ü

< ° ú  s  E

1

+ ∆

1

e ” > & h  x ß ¼  H Å Ò x ß ¼“   E

₁

e ” > & h  x

ß ¼˜ Ð • ¸  8 ß ¼>  › ' a8 £ ¤ ÷ &% 3  .

α(E) = 4π

λ κ(E) (4) Fig. 7“ É r SE \  _  # Œ 8 £ ¤& ñ  ) a Cd

1−x

Mn

x

S/GaAs(100)

~ Ã

Ì} Œ •_  X <s ' \  ¦ s   p ì  r ô  Ç ° ú כÜ ¼– Ð Ä »„  † < Êà º Û ¼& 7 ˜à Ô

! 3

 d

²

ε(E)/dE

²

`  ¦
 ? /% 3  . \  -t   ½ ™× ¼ ½ ¨› ¸  s  e ”

> & h \  › ' a ô  Ç ε(E) Û ¼& 7 ˜à Ô! 3 \ " f › ' a8 £ ¤ ) a ½ ¨› ¸_  ì  r$ 3

“

É r SE X <s ' \  _ K  0 p x “ ¦ SE X <s ' _  s   p ì  r

“ É

r Û ¼& 7 ˜à Ô! 3 \  @ /ô  Ç ì  r$ 3 `  ¦  8¹ ¡ ¤ ~ 1 “ ¦ & ñ S X ‰ >    & ñ ½ + É

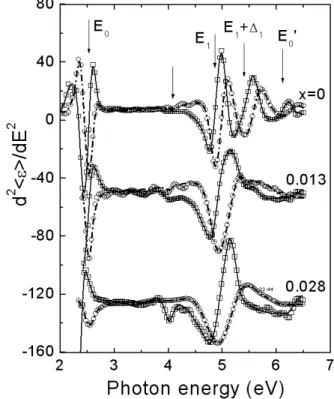

Fig. 7. Fits to the second derivatives of the pseudodielectric constant < ε(E) > spectra of Cd

1−x

Mn

x

S/GaAs(100) epilayers obtained from the SE measurement at room temperature. To show the quality of the fits clearly, we reduced the number of the data points in the graph by one-third. The circle and the square are the SE data and the solid line and dash-dotted line are the fitted data.

Ã

º e ”  . ¢ ¸ô  Ç " î S X ‰ ô  Ç e ” > & h  x ß ¼\  ¦ · ú ˜ ^  ¦ à º e ”   H  © œ

&

h s  e ” l • ¸  . Õ ª Qô  Ç   õ – Ð z  ´+ « >X <s ' – РÒ'   s `

›

  Ì º§  ô  Ç E

0

, E

1

, E

1

+ ∆

1

Õ ªo “ ¦ E

0⁰

e ” > & h  x ß ¼[ þ t

`

 ¦ ^  ¦ à º e ”  . SE Û ¼& 7 ˜à Ô! 3 \ " f % 3 # Q”   X <s ' _  p ì  r

“

É r Fig. 1 õ  2_  Û ¼& 7 ˜à Ô! 3 ˜ Ð   s `›    8 ± ú ˜ \  v “ ¦ Û  æ  Òô  Ç

½

¨› ¸\  ¦ t “ ¦ e ” “ ¦ „   Ÿ í— : r \  -t  % ò % i \    5 g" f z  ´+ « >

° ú

כ\  @ /ô  Ç e ” > & h  B > h  à º_  y © œô  Ç _ ” > r$ í `  ¦ “ ¦¹ 1 Ͻ + É Ã º e ”

 . Õ ªa Ë >\ " f ˜ Ð# ŒÅ ҍ  H  ü < ° ú  s  Mn $ í ì  r s  7 £ x † < Ê

\

    e ” > & h  x ß ¼[ þ t _     o\  ¦ ^  ¦ à º e ” % 3  . E

0

e ” >

&

h  x ß ¼  H ¢ - a ë ß – >  $  \  -t A á ¤ Ü ¼– Ð s 1 l x   H — ¸_ þ v`  ¦

› '

a8 £ ¤ ½ + É Ã º e ” % 3  . Õ ª Q
 { 9 ì ø Í& h Ü ¼– Ð II-VI7 á ¤  o½ + ËÓ ü t ì ø Í

•

¸^ ‰\ " f

  H … ô a ´ òõ   H s    ƒ  ½ ¨\ " f Mn $ í ì  r q

 a % v“ É r # 3 0 A ? /\ " f 8 £ ¤& ñ  ) a › ' a > – Ð  ~ 1 > • ¸ › ' a8 £ ¤ ½ + É Ã º

\ O

% 3  . s  " é ¶ " l or — : r …  ;s \  _  # Œ µ 1 ÏÒ q t   H 4.80 eV

\

" f

  H E

1

e ” > & h  x ß ¼• ¸ % i r  x = 0.028  t

¢ -

a ë ß – >  “ ¦ \  -t A á ¤ Ü ¼– Ð s 1 l x   H — ¸_ þ v`  ¦ ^  ¦ à º e ” % 3



. Û ¼— 2 ; ì  r o   © œI \ " f

  H 5.35 eV \  0 Au ô  Ç E

1

+ ∆

1

e ” > & h  x ß ¼  H x = 0{ 9  M :ë ß –
 z Œ ¤“ ¦ Mn $ í ì  r q  7

£

x ü <  8Ô  ¦ # Q ¢ - a„  y    4 R

t  · ú §€ Œ ¤ . ¢ ¸ô  Ç E

₀⁰

 ƒ  ½ ¨ 7 Hë  H  Cd

1−x

Mn

x

S/GaAs(100) ~ à Ì} Œ •_   " é ¶ì  rF  g † < Æ& h  : £ ¤$ í – ^ ” @ /×  æ 1 p x -237-

Fig. 8. The change of the peak position energy of the critical point E

0

and E

1

as a function of Mn composition.

x

ß ¼  H x = 0 \ " f  H S X ‰ z  ´ >  e ” > & h  x ß ¼\  ¦ S X ‰ z  ´ >

› '

a8 £ ¤ ½ + É Ã º e ” % 3 Ü ¼
 x = 0.013\ " f  H  _    4 R €  •ô  Ç e ”

> & h  x ß ¼– Ð
 è ß –   H  כ `  ¦ · ú ˜ à º e ” % 3 “ ¦ Õ ª s Ê ê\ 



 H   4 R ˜ Ðs t  · ú §€ Œ ¤ . e ” > & h [ þ t _  & ñ S X ‰ ô  Ç 0 Au \  ¦ · ú ˜ l

0 A # Œ à º† < Æ& h Ü ¼– Ð > í ß –  ) a s > • ¸† < Êà º_  (5) d ” `  ¦   6



x ½ + É Ã º e ” “ ¦ S \ ‰1 p q ) a X <s ' [ þ t“ É r s  " é ¶& h  e ” > & h [ þ t`  ¦

° ú

  H ì  r$ 3 6   x ‚   — ¸€ ª œ (analytical line-shapes)Ü ¼– Ð ³ ð‰ & ³½ + É Ã

º e ”   [16,17].

< ε(E) >= C − Aln(E − E

i

− −Γ) exp[iΦ] (5)

#

Œl " f à ºd ” “ É r \  -t  E, V , # Qt l   © œÃ º Γ, ”  ; Ÿ ¤ A, 0 A



© œy Œ • Φ ü < ° ú  “ É r W 1 > h_    B j' [ þ t – Ð ½ ¨$ í ÷ &# Q e ”  .

Õ

ªa Ë >\ " f " é ¶ õ  W 1— ¸ — ¸+ þ A“ É r 8 £ ¤& ñ  ) a SE X <s ' \  ¦


?

/“ ¦ z  ´‚  õ  { 9 & h   W‚  “ É r x h A ) a X <s ' \  ¦
  · p . Õ ª a Ë

>\  ˜ Ðs   H  כ % ƒ! 3  z  ´+ « >° ú כõ  x h A° ú כs  „   Ÿ í— : r \  -t

#

3 0 A\  ¦ : Ÿ x # Œ ¸ ú ˜ { 9 u  % i  . ô  Ǽ #  4 eV\ " f

  H e ”

> & h  x ß ¼  H t F K  t  · ú ˜ 9”     \ O   H e ” > & h  x ß ¼

–

Ð" f · ú ¡Ü ¼– Ð ƒ  ½ ¨ ”  ' Ÿ ÷ &# Q  ½ + É  כ Ü ¼– Ð Ò q ty Œ •  ) a  .

Fig. 8“ É r E

0

x ß ¼ü < E

¹

x ß ¼_  Mn › ¸$ í q     o\ 



É r e ” > & h  x ß ¼_  s 1 l x`  ¦
  · p Õ ªa Ë >s  . Õ ªa Ë >\ " f · ú ˜ Ã

º e ”   H  ü < ° ú  s  Mn $ í ì  r _  F G ™ è| ¾ Ós  ' ‘ ÷ &% 3 l  M : ë

 H \  x ß ¼ \  -t  ° ú כs  Ì º§  >     o÷ &  H  כ `  ¦ ^  ¦ à º

\ O

% 3  .  ë ß –, E

⁰

x ß ¼_   â Ä º  H $  \  -t A á ¤ Ü ¼– Ð p [ j

>  s 1 l x % i “ ¦ E

1

x ß ¼• ¸ % i r  “ ¦ \  -t A á ¤ Ü ¼– Ð €  •ç ß – s

1 l x   H  כ `  ¦ · ú ˜ à º e ” % 3  . II-VI7 á ¤  o½ + ËÓ ü t ì ø ͕ ¸^ ‰“   CdMnS _   â Ä º \  -t  Ì “ s E

₀

  H Mn $ í ì  r q  ± ú `  ¦ M : … ô a

´

òõ

  H  כ Ü ¼– Ð · ú ˜ 94 R e ”   [5]. Ä ºo _  z  ´+ « >   õ

• ¸ % i r  F G ™ è| ¾ Ó_  Mn $ í ì  r q \ " f E

⁰

° ú כs  ×  ¦ # Q× ¼  H



õ – Ð ˜ Ð  ¸ ú ˜ { 9 u    H  כ Ü ¼– Ð ˜ Г   .

IV. + s Ç Â ] Ø

$ í

 © œ  ) a ~ à Ì} Œ •_  XRD  r] X  J ‡  `  ¦ S X ‰ “  ô  Ç   õ  % ƒ6 £ § Mn s  ' ‘ ÷ &t  · ú §“ É r CdS ~ à Ì} Œ •\ " f  H ¹ ¢ ¤ ~ ½ Ó& ñ ½ ¨› ¸ü < { 9

~

½ Ó& ñ ½ ¨› ¸ 1 l x r \ 
 z Œ ¤“ ¦ Mn $ í ì  r s  7 £ x † < Ê\ 

&

h  & h Ü ¼– Ð ¹ ¢ ¤ ~ ½ Ó& ñ ½ ¨› ¸  H   t “ ¦ { 9 ~ ½ Ó& ñ ½ ¨› ¸_  x  ß

¼ë ß –
 z Œ ¤ .

Cd

1−x

Mn

x

S/GaAs(100) ~ à Ì} Œ •_  Ä »„  † < Êà º Û ¼& 7 ˜à Ô! 3 \ 

"

f F  g † < Æ& h  \  -t  Ì “ s\  K { © œ   H E

0

x ß ¼  H Mn $ í ì  r s  x = 0{ 9  M :  H 2.50 eV   H % ƒ\ " f
 z Œ ¤Ü ¼ 9 Mn $ í ì  r q

 7 £ x † < Ê\     $  \  -t A á ¤ Ü ¼– Ð s 1 l x   H  כ `  ¦ Ì º§ Â

>  › ' a8 £ ¤ ½ + É Ã º e ” % 3  . " l or — : r \  _  # Œ 4.80 eV Â Ò   H \ 

"

f

  H E

1

x ß ¼  H Mn $ í ì  r s  7 £ x † < Ê\     “ ¦ \ 



-t A á ¤ Ü ¼– Ð s 1 l x   H  כ `  ¦ " î S X ‰ >  ^  ¦ à º e ” % 3  . ¢ ¸ô  Ç 5.35 eV \  0 Au ô  Ç E

₁

+ ∆

₁

e ” > & h  x ß ¼  H Û ¼— 2 ; ì  r o   © œ I

\ " f

  H x ß ¼– Ð" f x = 0{ 9  M :ë ß –
 z Œ ¤“ ¦ Mn

$ í

ì  r q  €  •ç ß –s  • ¸ 7 £ x   ) a Ò  re  ¦ \ " f  H „  ) €

t

· ú

§€ Œ ¤ . s  Qô  Ç   õ   H Mn $ í ì  r q  7 £ x  €  " f ¹ ¢ ¤ ~ ½ Ó

&

ñ ½ ¨› ¸ü < { 9 ~ ½ Ó& ñ ½ ¨› ¸ 1 l x r \ 

t ë ß – Mn s  ' ‘

÷ &€  " f { 9 ~ ½ Ó& ñ ½ ¨› ¸– Ð $ í  © œô  Ç  כ õ  ƒ  › ' a ÷ &# Q e ” % 3  .

¢

¸ô  Ç E

₀⁰

x ß ¼• ¸ Mn $ í ì  r q  ± ú `  ¦ M :\   H x ß ¼ ” > r F

  H  כ Ü ¼– Ð › ' a8 £ ¤ ÷ &% 3 t ë ß – Mn $ í ì  r q  7 £ x † < Ê\ 



_    t   H  כ `  ¦ › ' a8 £ ¤ ½ + É Ã º e ” % 3  . s  Qô  Ç   õ – ÐÂ Ò '

 Mn $ í ì  r q  7 £ x ½ + Éà º2 Ÿ ¤ í  H à ºô  Ç CdS\ " f µ 1 Ï| ÷ &  H e ”

> & h  x ß ¼   t
 f  ¨ à º÷ &# Q

t  · ú §  H    H

 כ

`  ¦ · ú ˜ à º e ” % 3  . ¢ ¸ô  Ç Õ ªa Ë >\ 
 è ß –  ü < ° ú  s  y Œ •y Œ • _

 x ß ¼[ þ t“ É r Mn _  € ª œs  7 £ x ½ + Éà º2 Ÿ ¤ x ß ¼ V , # Qt €  " f

€



•K t   H  כ `  ¦ ^  ¦ à º e ” % 3  .

P

c p 8 ý ò k >

s

  7 Hë  H“ É r 2005¸  • ¸ & ñ  ÒF " é ¶ Ü ¼– Ð ô  Dz D G † < ÆÕ ü t”  < É ª F é ß – _

 t " é ¶`  ¦ ~ à Î  ƒ  ½ ¨÷ &% 3 6 £ § (KRF-2005-075-C00012).

Y

c p w Š à U Ø ”  ô

[1] N. Feltin, L. Levy, D. Ingert, E. Vincent and M. P.

Pileni, J. Appl. Phys. 87, 1415 (2000).

[2] N. Feltin, L. Levy, D. Ingert and M. P. Pileni, J.

Phys. Chem. B 103, 4 (1999).

[3] G. Counio, T. Gacoin, and J. P. Boilot, J. Phys.

Chem. B 102, 5257 (1998).

[4] Q. Pang, B. C. Guo, C. L. Yang, S. H. Yang, M. L.

Gong, W. K. Ge and J. N. Wang, J. Cryst. Growth 269, 213 (2004).

[5] L. Levy, N. Feltin, D. Ingert and M. P. Pileni, J.

Phys. Chem. B 101, 9153 (1997).

[6] L. Levy, D. Ingert, M. N. Feltin and P. Pileni, J.

Cryst. Growth 184-185, 377 (1998).

[7] D. Kim, M. Miyamoto and M. Nakayama, phys. stat.

sol. (c) 0, 1233 (2003).

[8] M. A. Chamarro, V. Voliotis, R. Grousson, P. Laval- lard, T. Gacoin, G. Counio, J. P. Boilot and R.

Cases, J. Cryst. Growth 159, 853 (1996).

[9] C. T. Tsai, S. H. Chen and D. S. Chuu, Phys. Rev.

B 54, 11555 (1996).

[10] K. J. Kim, M. H. Lee, T. W. Kang and M. S. Han,

Solid State Commun. 106, 597 (1998).

[11] M. Tanaka, J. Lumin. 100, 163 (2002).

[12] S. Ninomiya and S. Adachi, J. Appl. Phys. 78, 1183 (1995).

[13] D. J. Stukel, R. N. Euwema and T. C. Collins, Phys.

Rev. 179, 740 (1969).

[14] M. Cardona, M. Weinstein and G. A. Wolff, Phys.

Rev. 140, a633 (1965).

[15] M. Cardona and G. Harbeke, Phys. Rev. 137, a1467 (1965).

[16] C. S. Cook, S. Zollner, M. R. Bauer, P. Aella, J.

Kouvetakis and J. Menendez, Thin Solid Films 455- 456, 217 (2004).

[17] L. Vina, S. Logothetidis and M. Cardona, Phys.

Rev. B 30, 1979 (1984).

 ƒ  ½ ¨ 7 Hë  H  Cd

1−x

Mn

x

S/GaAs(100) ~ à Ì} Œ •_   " é ¶ì  rF  g † < Æ& h  : £ ¤$ í – ^ ” @ /×  æ 1 p x -239-

The Optical Properties of Cd _1−x Mn _x S/GaAs(100) Epilayers Obtained by Using Spectroscopic Ellipsometry

D. J. Kim

^∗

Institute of Science and Technology, Mokwon University, Daejeon 302-729

T. G. Koo

Department of Physics, Chungnam National University, Daejeon 305-764

Y. D. Choi

Department of Optical & Electronic Physics, Mokwon University, Daejeon 302-729 (Received 26 June 2006)

Cd

1−x

Mn

x

S epilayers were grown on GaAs(100) substrates by using a hot-wall epitaxy method.

The epilayers had mixed hexagonal and cubic structures, and their optical properties were investi- gated in the photon energy range between 2.0 - 6.5 eV at room temperature by using spectroscopic ellipsometry. The obtained data were analyzed for the critical points of the pseudodielectric func- tion spectra, < ε(E) > = < ε

1

(E) > + i < ε

2

(E) >, such as the E

0

, E

1

, E

1

+ ∆

1

, and E

⁰0

structures. Also, the pseudodielectric function related optical constants of Cd

1−x

Mn

x

S, such as the refractive index, the extinction coefficient, and the absorption coefficient, are presented and ana- lyzed. Numerically calculated second-derivative spectra of the pseudodielectric functions < ε(E) >

of our Cd

1−x

Mn

x

S epilayers were deremined for a further analysis of the critical points. We could also observe peak shift of the respective critical points with increasing Mn composition.

PACS numbers: 70, 78.20.C

Keywords: Cd

1−x

Mn

x

S, Spectroscopic ellipsometry, Hot-wall epitaxy, Dielectric function

∗

E-mail: [email protected]
