• 검색 결과가 없습니다.

Ba(Fe 1 −x Cu x )O 3 −y 8 ý : g à k Ä­ ŽÑ ÷ U c lT c l8 ý ö n ÚV R Ë Ž ì ŏ Œ

N/A
N/A
Protected

Academic year: 2021

Share "Ba(Fe 1 −x Cu x )O 3 −y 8 ý : g à k Ä­ ŽÑ ÷ U c lT c l8 ý ö n ÚV R Ë Ž ì ŏ Œ"

Copied!
6
0
0

로드 중.... (전체 텍스트 보기)

전체 글

(1)

Ba(Fe 1 −x Cu x )O 3 −y 8 ý : g  à k Ä­ ŽÑ ÷ U c lT c l8 ý ö n ÚV R Ë Ž ì ŏ Œ

™

»# Ü g ` @ · © ¼ * > M  · ‚ Ќ ‰ x Z 9  · ƒ ‘ š) ç ¬ £ · † ç ¡* > ¬ £

Â

Òí ß –@ /† < Ɠ § Ó ü t o † < Æõ  x 9 Ä »„  ^ ‰Ó ü t$ í ƒ  ½ ¨™ è,  Òí ß – 609-735 (2004¸   4 Z 4 1{ 9  ~ à Î6 £ §)

‘

: r ƒ  ½ ¨\ " f  H Fe

3+

 o \  { 9 & ñ | ¾ Ó_  Cu

2+

\  ¦ ' ‘ ô  Ç Ba(Fe

1−x

Cu

x

)O

3−y

(x = 0, 0.15, 0.3) [ j  b ”

Û ¼_  ½ ¨› ¸& h , „  l & h ,  l & h  Ó ü t$ í `  ¦  „  \  › ¸  % i  . þ j7 á x& h Ü ¼– Ð í ß – oÓ ü t  $ í ^ ‰ü < ° ú  “ É r : £ ¤$ í `  ¦



 ? /  H › ¸$ í Ba(Fe

0.7

Cu

0.3

)O

3−y

`  ¦ ‚  × þ ˜ # Œ  ¿ Ü ¼– Ð ] j Œ •ô  Ç Ê ê RF-magnetron sputter\  ¦ s 6   x

# Œ ~ à Ì} Œ •Ü ¼– Ð ] j› ¸ % i  .   õ \ " f ½ ¨› ¸& h Ü ¼– Ð é ß –{ 9  © œ`  ¦   ? / 9,  © œ“ : r \ " f y © œ $ í `  ¦ ˜ Ðe ” `  ¦ S X ‰

“

 ½ + É Ã º e ” % 3  .

PACS numbers: 68

Keywords:  µ ¢ §^ o = í ß – oÓ ü t,  µ ¢ §^ o = í ß – oÓ ü t [ j b ” Û ¼,  µ ¢ §^ o = í ß – oÓ ü t ~ à Ì} Œ •

I. " e  ] Ø

ABO 3 ` …\  v Û ¼ s à Ô+ þ A í ß – oÓ ü t [1]“ É r ½ ¨› ¸ q “ §& h  ç

ß –é ß – €  " f y © œÄ »„  $ í õ  y © œ $ í : £ ¤$ í `  ¦ ° ú   H Ó ü t| 9 s  .

Õ

ªA " f „   ™ è – Ð > hµ 1 Ï   H X <  Ö ¸6   x • ¸ Z  }“ É r Ó ü t| 9 s



 [2]. \ V\  ¦ [ þ t€   Pb(Zr,Ti)O 3 , BaTiO 3 1 p x“ É r „  l & h  Ü

¼– Ð y © œÄ »„  $ í `  ¦ f ” Ü ¼– Ð+ ‹ y © œÄ »„  ^ ‰ B j— ¸o (FeRAM, Ferroelectric Random Access Memory)ì  r  \ " f 6 £ x6   x s

÷

&# Qt “ ¦ e ” Ü ¼ 9 [1], (La, Sr)MnO 3 , Tl 2 MnO 7 1 p x“ É r CMR (Colossal Magnetoresistance) ´ òõ  [3]– Ð  $ í B j— ¸ o

(MRAM, Magnetic Random Access Memory)ì  r  \ 

"

f  Ö ¸µ 1 Ïô  Ç ƒ  ½ ¨ ”  ' Ÿ ÷ &“ ¦ e ”  . Õ ªo “ ¦ í ß –™ è  ’ < H ABO

`

…\  v Û ¼ s à Ô í ß – oÓ ü t >  (2.5 ≤ δ ≤ 3.0, A; ê ø Íò ø Í7 á ¤ ¢ ¸  H

 Bž ÐÀ Ó7 á ¤, B; „  s  F K5 Å q)  H 8 ú ¤ B – Ð" f : £ ¤$ í [4]s  a % ~ Ü ¼ 9, ò

ø Í oà º™ è_  à º™ è% ƒo  [5], { 9 í ß – oò ø ͙ è x 9 ò ø Í oà º™ è í ß – o

%

ƒo  [6] 1 p x í ß – o, ¨ 8 Š " é ¶ 8 ú ¤ B ] j– Ð F g# 3 0 A >   6   x ÷ &“ ¦ e ”  Ü

¼ 9 ¨ 8 Š â Ä »K  Ó ü t| 9 _  ] j ] j [7]– Ð  6   x ÷ &“ ¦ e ”  . Õ ª o

“ ¦ s  Qô  Ç í ß – oÓ ü t ×  æ \ " f BaFeO 3 (BFO)  H  © œ“ : r \ " f y

© œÄ »„  $ í õ  y © œ $ í (multi-ferroic)`  ¦ 1 l x r \  ` (  H Ó ü t| 9 – Ð

·

ú ˜ 94 R e ”   [8, 9]. BFO  H α-BaTiO 3 (C 6 3/mmc) ü < ° ú

“ É

r ¹ ¢ ¤~ ½ Ó& ñ >    & ñ ½ ¨› ¸– Ð a = 5.68 ˚ A, c = 13.86 ˚ A s   [10–12].

‘

: r ƒ  ½ ¨\ " f  H Ba(Fe 1 −x Cu x )O 3 −y _  Fe o \  & h & ñ

|

¾ Ó_  Cu(x = 0, 0.15, 0.3)\  ¦ ' ‘ ô  Ç [ j b ” `  ¦ ] j› ¸

%

i Ü ¼ 9, y Œ • r « Ñ_  X-‚    r] X , VSM(Vibration Sample Magnetometer), “ : r • ¸\    É r q $ † ½ Ó`  ¦ 8 £ ¤& ñ % i  . ½ ¨

E-mail: [email protected]

›

¸& h Ü ¼– Ð é ß –{ 9  © œ`  ¦ ° ú   H r « Ñ  l & h Ü ¼– Ð  © œ“ : r \ " f y

© œ $ í `  ¦ ` (€  " f „  l  q $ † ½ Ó ° ú כs  ì ø ͕ ¸^ ‰& h “    ⠆ ¾ Ó`  ¦

`

(  H › ¸$ í `  ¦ ¹ 1 Ԁ Œ ¤Ü ¼ 9, Ba(Fe 0.7 Cu 0.3 )O 3 −y target`  ¦ ] j

›

¸ # Œ LaAlO 3 (100) é ß –  & ñ l ó ø Í 0 A\  ~ à Ì} Œ •`  ¦ ] j› ¸ % i

“

¦ í ß –™ è   ’ < H \    É r Ó ü t$ í `  ¦ › ¸  % i  .

II. ÷ m Ç] M ö U ê s0 n É

Ba(Fe 1 −x Cu x )O 3 −y [ j b ” Û ¼_  " é ¶ « Ñ ì  r´ ú ˜“ É r BaCO 3

(Aldrich Chemical Company 99.99 %), Fe 2 O 3 (Aldrich Chemical Company 99.99 %) ü < CuO(Aldrich Chemical Company 99.99 %)\  ¦  6   x # Œ  o† < Æ › ¸$ í d ” \  _ K  x = 0, 0.15, 0.3_  q Ö  ¦ – Ð ™ D ¥½ + Ë % i  . 120 C/hr_  5 p x“ : rÖ  ¦ – Ð 700 C  t  “ : r • ¸\  ¦ `  ¦ 2 ; Ê ê ° ú  “ É r “ : r • ¸\ " f 5r ç ß – 1 l xî ß – 1  ™ è\  ¦ “ ¦ ™ è  ) a ì  r´ ú ˜`  ¦ ì  r W # Œ 160 C/hr_  5

p

x“ : rÖ  ¦ – Ð 800 C  t  `  ¦ 2 ;  6 £ § ° ú  “ É r “ : r • ¸\ " f 5r ç ß – 1 l x î

ß – 2  ™ è\  ¦ % i  . ™ è  ) a ì  r´ ú ˜“ É r  r  ì  r W % i Ü ¼ 9 ì  r W ) a ì  r´ ú ˜– РÒ'  50 kg×  æ/cm 2 · ú š§ 4 Ü ¼– Ð pellet`  ¦ $ í + þ

A # Œ y Œ •y Œ • 160 C/hr_  5 p x“ : rÒ  ¦ – Ð 860 C ü < 900 C \ 

"

f 5r ç ß – ™ è   # Œ [ j b ” Û ¼ r « Ñ\  ¦ ] j› ¸ % i  .

Õ

ªo “ ¦  $ í ì ø ͕ ¸^ ‰ Ba(Fe 0.7 Cu 0.3 )O 3 −y ~ à Ì} Œ •`  ¦ ] j› ¸

  H X <  6   x ) a  ¿ “ É r 860 C \ " f 10r ç ß – 1 l xî ß – ™ è

#

Œ ¿ ºa  5 mm, f ”  â 2 inch– Ð Ba(Fe 0.7 Cu 0.3 )O 3 −y [ j b ”

"

é ¶ó ø Í+ þ AÜ ¼– Ð ] j Œ • % i  . Ba(Fe 0.7 Cu 0.3 )O 3 −y ~ à Ì} Œ •“ É r RF magnetron sputtering  © œq – Ð ] j Œ • % i  . Û ¼( ' a A  Û

¼– Ѝ  H  Ø ÔŒ 4 H(í  H • ¸ 99.999 %)õ  l ó ø Í\  ~ à Ì} Œ •_  + þ A$ í `  ¦ [

 v l  0 Aô  Ç ì ø Í6 £ x$ í Û ¼– Ð í ß –™ è(í  H • ¸ 99.999 %)\  ¦  6   x

-500-

(2)

% i Ü ¼ 9 Ä »| ¾ ӛ ¸] X l \  ¦ s 6   x # Œ Û ¼_  ™ D ¥½ + Ëq \  ¦ › ¸] X

% i  . Û ¼( ' _  e  ¦  Ý ¼  ~ ½ ӄ  `  ¦ 0 A # Œ Å Ò à º 13.56 MHz“   “ ¦Å Ò  „  § 4  / B N/ å L  © œu ü < & ñ ½ + Ël \  ¦  6   x % i  .

7

£

x‚ à Ìr  ”  / B N • ¸  H 20 mTorr – Ð { 9 & ñ >  Ä »t r v €  " f ~ Ã Ì }

Œ •] j› ¸\  ¦ 0 A # Œ LaAlO 3 (100)€  _  é ß –  & ñ l ó ø Í`  ¦  6   x

% i Ü ¼ 9 Ar/O 2 ì  r· ú šq , l ó ø Í“ : r • ¸\  ¦   à º– Ð þ j& h _  7 £ x

‚

Ã Ì › ¸| `  ¦ ¹ 1 Ԁ Œ ¤ .

Ba(Fe 1 −x Cu x )O 3 −y [ j b ” Û ¼ü <Ba(Fe 0.7 Cu 0.3 )O 3 −y ~ Ã Ì }

Œ

•_  ½ ¨› ¸  H X-‚    r] X Z O Ü ¼– Ð › ¸  % i  . [ j b ” _  “ : r

•

¸\    É r q $ † ½ ӓ É r 4 probe ~ ½ ÓZ O Ü ¼– Ð 8 £ ¤& ñ % i  . r « Ñ



 H } Œ •@ / + þ AI – Ð ï  r q  % i Ü ¼ 9 € ª œé ß –\ " f { 9 & ñ ô  Ç „  À Ó\  ¦

“

 Ù þ ¡`  ¦ M : Ò q tl   H „  · ú š`  ¦ 8 £ ¤& ñ # Œ q $ † ½ Ó`  ¦ > í ß –

%

i  . „  · ú š_  8 £ ¤& ñ “ É r high voltage source measurement unit(Keithley 237, Keithley, USA)\  ¦  6   x % i Ü ¼ 9, $

“

: r © œu (LN 2 Cryostat)\  ¦  6   x # Œ 50 ∼ 300 K % ò % i \ 

"

f 8 £ ¤& ñ % i  . ~ à Ì} Œ •_   â Ä º, r « э  H 5 × 5 mm ß ¼l _

&

ñ  y Œ •+ þ A + þ AI – Ð ï  r q  # Œ van der Pauw ~ ½ ÓZ O Ü ¼– Ð 8 £ ¤& ñ

% i  . DC sputtering`  ¦ s 6   x # Œ Ag– Ð r « Ñ_  W 1



© œ o \  „  F G`  ¦ 7 £ x‚ à Ìô  Ç Ê ê z  ´! Q ü <s # Q\  ¦ ƒ     # Œ € ª œ é

ß –\ " f source– Ð { 9 & ñ ô  Ç „  · ú š`  ¦ “  Ù þ ¡`  ¦ M : Ò q tl   H „   À

Ó\  ¦ 8 £ ¤& ñ # Œ q $ † ½ Ó`  ¦ > í ß – % i  .

[

j b ” _   $ í : £ ¤$ í “ É r VSM(Vibration Sample Mag- netometer, Lakeshore 730, USA)`  ¦ s 6   x % i  . 8 £ ¤& ñ “ É r



© œ“ : r \ " f z  ´' Ÿ ¿ ƒ – Ü ¼ 9 r « э  H › ¸$ í Z > – Ð þ j7 á x ™ è   ) a ì  r

´ ú

˜`  ¦  6   x % i  . “    ) a  l  © œ“ É r ± 10 KOes % 3 Ü ¼ 9



 o§ 4  H? /\ " f ”  1 l x   H r « і РÒ'   l s § 4 / B G‚  `  ¦ 8

£

¤& ñ % i  . ~ à Ì} Œ •_   â Ä º  H [ j b ” \  q K   Òx   © œ

@

/& h Ü ¼– Ð  Œ •   $ í ¢ ¸ô  Ç y Œ ™™ è Ù ¼– Ð & ñ x 9  8 £ ¤& ñ `  ¦ 0 A K

 SQUID(Superconducting Quantum Interference De- vice)\  ¦ s 6   x % i  .  l s § 4 / B G‚  “ É r ± 2000 Oe_   l



© œ`  ¦ “  ô  Ç  © œI \ " f 8 £ ¤& ñ % i  .

III. + s ÇÊ Ý õ m Í À X Ø8 ý

1. Ba(Fe 1 −x Cu x )O 3 −y : g  à k Ä­ Ž8 ý ö n ÚV R Ë

Fig. 1(a) ü < Fig. 1(b)  H 860 C ü < 900 C \ " f 5r ç ß – y

Œ

•y Œ • ™ è  ô  Ç BaFeO 3 −y ü < Ba(Fe 1 −x Cu x )O 3 −y [ j b ”  ì  r

´ ú

˜_  X-‚    r] X   õ s  . › ¸$ í \    É r ì  r´ ú ˜“ É r JCPDS

×

¼\  ] jr   ) a { 9 ~ ½ Ó& ñ >  © œõ  { 9 u Ù þ ¡Ü ¼ 9 õ e ç u  ¨ 8 Š \  _ ô  Ç Ô

 ¦í  HÓ ü t  © œ“ É r ” > r F  t  · ú §€ Œ ¤ . Õ ª Q  ™ è   “ : r • ¸ü < › ' a >

\ O

s  Ba(Fe 0.7 Cu 0.3 )O 3 −y r « Ñë ß –s  { 9 ~ ½ Ó& ñ > _  é ß –{ 9  © œ`  ¦



 Í Ç x“ ¦ í  H à ºô  Ç BaFeO 3 −y ü < Ba(Fe 0.85 Cu 0.15 )O 3 −y r

«

Ñ\ " f  H { 9 ~ ½ Ó& ñ >  © œ s ü @\  rhombohedral  © œs  1 l x r \ 

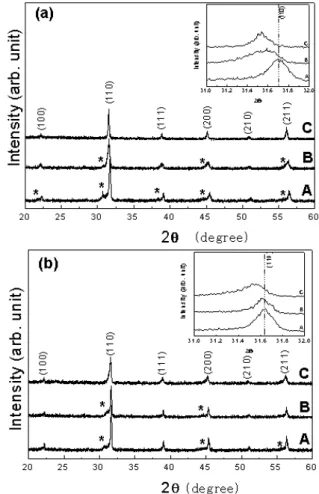

Fig. 1. X-ray diffraction patterns of Ba(Fe 1 −x Cu x )O 3 −y ceramic powder. A: BaFeO 3 −y , B: BaFe 0.85 Cu 0.15 O 3 −y , C: Ba(Fe 0.7 Cu 0.3 )O 3 −y , ∗ : rhombohedral phase (a) A, B, C powder were sintered at 860 C. (b) A, B, C powder were sintered at 900 C.

/ B

N” > r† < Ê`  ¦ S X ‰ “   % i  . é ß –{ 9  © œ`  ¦ ° ú   H Ba(Fe 0.7 Cu 0.3 ) O 3 −y [ j b ” Û ¼ ì  r´ ú ˜_   â Ä º ™ è  “ : r • ¸ 860 C“    â Ä º

 900 C ˜ Ð     €  _  x ß ¼ ì ø Íu ; Ÿ ¤ s  a % v     & ñ $ í s  a

% ~€ Œ ¤ .

BFO \ " f í ß –™ è ‘   o   H 6 £ § s “ : r Ü ¼– Ð  Œ •6   x # Œ „  • ¸• ¸

\

 l # Œ½ + É Ã º e ” “ ¦, Fe_  à º\ • ¸ % ò † ¾ Ó`  ¦ Å Ò# Q  l & h

$ í

| 9 \ • ¸ l # Œ Ù ¼– Ð ×  æ כ ¹ô  Ç   à ºs   [13]. Õ ª QÙ ¼– Ð { 9

~

½ Ó& ñ >  © œõ  rhombohedral  © œ\ " f í ß –™ è † < Ê| ¾ Ó`  ¦ ç ß –] X & h Ü ¼

–

Ð › ¸ ½ + É € 9 כ ¹ e ”  . í  H à ºô  Ç BFO  H í ß –™ è  ’ < H \  _ K

#

Œ Q t    & ñ ½ ¨› ¸\  ¦ | 9  à º e ” Ü ¼Ù ¼– Ð í ß –™ è  ’ < H & ñ • ¸

\

   É r   & ñ ½ ¨› ¸  H  Ø Ô  [14–16]. Õ ªA " f Iga 1 p x [17]“ É r î

ß –& ñ  o ) a r « Ñ\  ¦ % 3 l  0 AK " f Z  }“ É r “ : r • ¸\ " f ™ è   # Œ [

j b ” `  ¦ ] j› ¸ “ ¦ í ß –™ è ‘   o \  ¦ G 0 >Å Òl  0 AK " f $

“

: r, “ ¦· ú š \ " f í ß –™ èÅ Ò{ 9 `  ¦ y © œ] j& h Ü ¼– Ð 2 [ % i  . ‘ : r z  ´ +

« >\ " f  H Fe_   o \  ' ‘   ) a Cu  u  ¨ 8 ŠH † d \     [ j  b ”

Û ¼_  Ö 6 x& h s  ± ú  4 R  8 Z  }“ É r “ : r • ¸\ " f [ j b ” Û ¼_  ] j

›

¸  H Ô  ¦ 0 p x % i  . Õ ª Q   © œ@ /& h Ü ¼– Ð $ “ : r \ " f í ß –™ è

(3)

Fig. 2. Temperature dependence of resistivity of the Ba(Fe 1 −x Cu x )O 3 −y ceramic. (a) Pellets were prepared at 860 C. (b) Pellets were prepared at 900 C.

‘

  o  & h “ É r { 9 ~ ½ Ó& ñ >  ½ ¨› ¸_  î ß –& ñ  o ) a r « Ñ\  ¦ % 3 `  ¦ Ã

º e ” % 3  .

Fig. 2(a)  H 860 C, Fig. 2(b)  H 900 C \ " f ™ è   ) a BaFeO 3 −y ü < Ba(Fe 1 −x Cu x )O 3 −y [ j b ” _  “ : r • ¸ _ ” > r \ 



 É r q $ † ½ Ó`  ¦ 8 £ ¤& ñ ô  Ç  כ s  . Cu ' ‘   ) a BaFeO 3 −y [

j b ” “ É r 30 mol%\  ¦ ' ‘ ½ + É M : t  “ : r • ¸ y Œ ™™ è\     ì

ø ͕ ¸^ ‰_  : £ ¤$ í `  ¦ ¸ ú ˜  Ø Ô“ ¦ e ”  . BaFeO 3 −y \  Cu Ô  ¦ í

 HÓ ü t – Ð ' ‘  | ¨ c M : Cu 2+   H Fe 3+ _   o \  u  ¨ 8 Š ÷ &€  " f e ç

#

Œ_  holes  Ò q tl >  ÷ &# Q Cu_  € ª œs  ´ ú § | 9 à º2 Ÿ ¤ q $ † ½ Ó

° ú

כ“ É r ×  ¦ # Q[ þ t  כ Ü ¼– Ð \ V © œ ) a  . Cu 30 mol% ' ‘   ) a r

«

Ñ_  q $ † ½ Ó ° ú כs   © œ  Œ •€ Œ ¤Ü ¼ 9 860 C \ " f ™ è  ô  Ç r

«

Ñ_  q $ † ½ Ó ° ú כs  900 C \ " f ™ è  ô  Ç r « Ñ_  ° ú כ˜ Ð   Œ •

€

Œ ¤ .

BaFeO 3 −y ü < Cu ' ‘   ) a Ba(Fe 1 −x Cu x )O 3 −y [ j b ”  _   l  © œ\    É r  l — ¸F ' pà Ô_     o\  ¦ Fig. 3 \ 

?

/% 3 Ü ¼ 9, Fig. 3(a)  H 860 C \ " f ™ è  ô  Ç [ j b ” , Fig.

3(b)  H 900 C \ " f ™ è  ô  Ç [ j b ” _   l s § 4 / B G‚  _  z  ´ +

«

>  õ s  . ° ú  “ É r › ¸$ í `  ¦ t   H BaFeO 3 −y , BaFe 0.85 Cu 0.15 O 3 −y , BaFe 0.7 Cu 0.3 O 3 −y [ j b ” Û ¼{ 9 t  • ¸ 860

◦ C \ " f ™ è  ô  Ç r « Ñ_  ˜ Ð § 4 (H c ), ï ß –À Ó  o(M r ) ° ú כs  900 C \ " f ™ è  ô  Ç r « Ñ_  ° ú כ˜ Ð  ß ¼>    z Œ ¤ . ™ è

“

: r • ¸\      $ í ° ú כs       H s Ä »– Ѝ  H Z  }“ É r “ : r • ¸\ " f r

« Ñ ] j Œ •| ¨ c  â Ä º \ P & h  כ ¹1 l x \  _ K  “  ] X  “ ¦ e ”   H y Œ •

"

é

¶  _  „   ç ß – y © œ $ í _  Û ¼— 2 ; & ñ § > =s  Á º| 9 " f o H † d Ü ¼– Ð +

‹ µ 1 ÏÒ q t   H ´ òõ  [18]\  ¦ [ þ t à º e ” Ü ¼ 9,   É r s Ä »– Ѝ  H BFO ? / Ò_  í ß –™ è  ’ < H õ  ƒ  › ' a t # Q Fe_  à º   o [19]\  ¦ [

þ

t à º e ”  . í  H à ºô  Ç [ j b ”  BaFeO 3 −y _   l & h  $ í | 9 \ 

› '

aô  Ç ƒ  ½ ¨\ " f r « Ñ_  ] j Œ •› ¸| \     ` … s à Ô$ í y © œ



$ í `  ¦ ° ú l • ¸  9, 160 K Â Ò   H \ " f ì ø Íy © œ $ í õ  y © œ

$ í

Ü ¼– Ð_  „  s “ : r • ¸(T N )  ” > r F   9 s  M : T C   H 250 K

–

Ð ˜ Г ¦÷ &“ ¦ e ”   [17]. s  ¿ º   õ  s     H  כ

“

É r AFeO 3 −y r Û ¼% 7 ›\ " f ì  r´ ú ˜`  ¦ s 6   x # Œ “ ¦ © œì ø Í6 £ x Ü ¼– Ð Z

 }“ É r “ : r • ¸\ " f  o½ + ËÓ ü t`  ¦ ] j› ¸½ + É M :  H : £ ¤ y  Fe 4+ _  Z  }“ É r Ô

 ¦î ß –& ñ $ í Ü ¼– Ð ´ ú §“ É r í ß –™ è ‘   o  Ò q t  >  ÷ &# Q, í ß –™ è _

   ’ < H“ É r  © œ@ /& h Ü ¼– Ð y © œ $ í Û ¼— 2 ;`  ¦ & ñ § > =   H Fe 4+ ˜ Ð



 ì ø Í $ í Û ¼— 2 ;Ü ¼– Ð & ñ § > =   H Fe 3+ _  7 £ x \  ¦ _ p  >

÷

& 9 s  כ “ É r y © œ $ í `  ¦ y Œ ™™ èr v   H % ò † ¾ Ó`  ¦ t “ ¦ š ¸>

÷

&  H  כ s  .  Å Ò “ ¦“ : r \ " f r « Ñ ] j› ¸÷ &€   í ß –™ è_

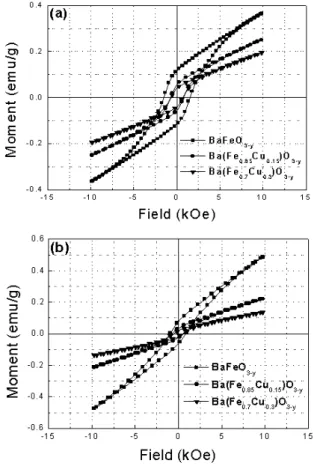

Fig. 3. Magnetization loops measured at 300 K for

Ba(Fe 1 −x Cu x )O 3 −y ceramic were sintered at defferent

temperature. (a) Pellets were prepared at 860 C (b)

Pellets were prepared at 900 C.

(4)

Fig. 4. XRD scans for the grown Ba(Fe 0.7 Cu 0.3 )O 3 −y

thin films on (100) LaAlO 3 wafer heated at different tem- perature.

€ 9

Ü ¼– Ð Fe 3+ ë ß – ” > r F    H brownmillerite type [20]_  ì ø Íy © œ



$ í  o½ + ËÓ ü t s  Ò q t ± ú ˜ à º e ”  .

‘

: r z  ´+ « >_    õ \ " f í  H à ºô  Ç BFO  © œ“ : r \ " f y © œ $ í

`

 ¦ ° ú   H כ “ É r XRDì  r$ 3 `  ¦ : Ÿ xô  Ç ½ ¨› ¸\ " f { 9 ~ ½ Ó& ñ > (2.62

≤ O δ ≤ 2.92)ü < rhombohedral(2.62 ≤ O δ ≤ 2.64) © œ s

 1 l x r \  ” > r F  # Œ q “ §& h  í ß –™ è   ’ < H s  & h % 3 6 £ §`  ¦ > p w

“

¦  © œ“ : r \ " f ì ø Íy © œ $ í ˜ Ð   H y © œ $ í `  ¦ ° ú   H Fe 4+ s  ´ ú § s

 ” > r F † < Ê`  ¦ z ´ »~ à Îg Ë >ô  Ç . Õ ªo “ ¦ Cu ' ‘  | ¨ c à º2 Ÿ ¤ y © œ



$ í _  & ñ • ¸ y Œ ™™ è† < Ê`  ¦ · ú ˜ à º e ”   H X < s  כ “ É r Cu_  u

¨ 8

Š \  _ K   $ í `  ¦ ° ú   H Fe 4+ ¢ ¸  H Fe 3+ _  € ª œs   © œ@ /& h Ü ¼

–

Ð ×  ¦ # Q[ þ t% 3 l  M :ë  H s  . r « Ñ 5 Å q \ " f Cu Cu 1+ – Ð ” > r F

½ + É  â Ä º 3d-C • ¸  H spin s  ¢ - a„  y  >  ÷ &# Q q  $ í “

"

é

¶ ™ è– Ð  Œ •6   x½ + É Ã º e ” “ ¦, Cu 2+ – Ð ” > r F ½ + É M :  H 3d-C • ¸_  spin s    unpair\  ¦ s À ғ ¦ e ”  . s  Qô  Ç   à º / B I



l & h     o\  % ò † ¾ Ó`  ¦ ×  ¦ à º e ”  . z  ´+ « >  õ \ " f  H é ß –t  Cu ' ‘ | ¾ Ós  7 £ x ½ + Éà º2 Ÿ ¤ y © œ $ í $ í | 9 s  y Œ ™™ èô  Ç “ ¦ ^  ¦ Ã

º e ” t ë ß – ‘ : r z  ´+ « >ë ß –Ü ¼– Ѝ  H r « Ñ ? /\  ” > r F    H Cu s

“

: r_  à º  l & h  $ í | 9 \  p u   H % ò † ¾ Ó`  ¦ ó ø Íé ß – l   H Ô

 ¦ 0 p x  . # Œl \  @ /K " f  H 7 á §  8 ´ ú §“ É r „ à н ¨ € 9 כ ¹

½ +

É  כ s  . Õ ªo “ ¦ ½ ¨› ¸& h Ü ¼– Ð é ß –{ 9  © œ`  ¦   ? / 9 „  l

&

h Ü ¼– Ð ì ø ͕ ¸^ ‰ $ í | 9 `  ¦ ˜ Ð% i ~   BaFe 0.7 Cu 0.3 O 3 −y [ j b ”

“ É

r  l & h  $ í | 9 \  e ” # Q ï ß –À Ó  o 0.0403 emu/g, ˜ Ð § 4

Fig. 5. XRD scans for the grown Ba(Fe 0.7 Cu 0.3 )O 3 −y

thin films on (100) LaAlO 3 wafer heated at 700 C. (a) θ-2θ, (b) 2 theta rocking curve.

682.1 Oe ° ú כÜ ¼– Ð  © œ“ : r \ " f y © œ $ í $ í | 9 s    z Œ ™`  ¦ S X ‰ “

% i  .

2. Ba(Fe 0.7 Cu 0.3 )O 3 −y U c lT c l8 ý ö n ÚV R Ë

Fig. 4  H l ó ø Í_  “ : r • ¸\  ¦ 550 C \ " f 50 C ç ß –  Ü ¼– Ð 750 C  t , Ar/O 2 q  1/1“   ì  r· ú š \ " f 3r ç ß – 1 l xî ß – 7

£

x‚ à Ìô  Ç Ba(Fe 0.7 Cu 0.3 )O 3 −y ~ à Ì} Œ •_  X-‚    r] X  © œ`  ¦



· p  כ s  . LaAlO 3 é ß –  & ñ l ó ø Í_  (h00)€  õ  k α x ß ¼ s  ü

@ Ô  ¦í  HÓ ü t \  _ ô  Ç  © œ`  ¦ ¹ 1 Ô`  ¦ à º \ O % 3 Ü ¼ 9 ½ ¨› ¸  H [ j b ”  _

 XRD © œõ  { 9 u    H { 9 ~ ½ Ó& ñ > – Ð S X ‰ “  ÷ &% 3  . ~ à Ì} Œ • 7 £ x

‚

à Ìr  l ó ø Í_  “ : r • ¸ 7 £ x ½ + Éà º2 Ÿ ¤ x ß ¼_  ì ø Íu ; Ÿ ¤ s  y Œ ™™ è

€  " f   & ñ $ í s  a % ~“ É r € ª œ| 9 _  ~ à Ì} Œ •s  $ í  © œ÷ &% 3 6 £ §`  ¦ S X ‰ “

½ +

É Ã º e ” % 3  . z  ´+ « >  õ – РÒ'  l ó ø Í_  “ : r • ¸ 750 C{ 9  M

:   & ñ $ í s  € ª œ  ñÙ þ ¡ . Õ ª Q  ½ ¨q   ) a Û ¼( '   © œq _  “ : r

•

¸› ¸] X  © œu  750 C s  © œ_  “ ¦“ : r \ " f  H { 9 & ñ ô  Ç Ø  ¦§ 4 `  ¦

?

/t  3 l w† < Ê`  ¦ y Œ ™î ß – # Œ ‘ : r z  ´+ « >\ " f  H 700 C \ " f 7 £ x‚ Ã Ì

%

i  . þ j7 á x 7 £ x‚ à ̝ ) a Ba(Fe 0.7 Cu 0.3 )O 3 −y ~ à Ì} Œ •\  @ / # Œ “ ¦ ì

 r K 0 p x`  ¦ ° ú   H XRD\  ¦ s 6   x # Œ   & ñ $ í õ  ½ ¨› ¸\  ¦ › ¸

(5)

Fig. 6. Magnetization loops measured at 300 K for the Ba(Fe 0.7 Cu 0.3 )O 3 −y thin film on (100) LaAlO 3 wafer.

% i  . Fig. 5(a)  H 20 ∼ 80  t  2θ\  ¦ ì  r{ © œ 2 _  scan 5 Å q

•

¸– Ð 8 £ ¤& ñ ô  Ç Ba(Fe 0.7 Cu 0.3 )O 3 −y ~ à Ì} Œ •_  X-‚    r] X  © œs  9 Fig. 5(b)  H (100)€  \  @ /ô  Ç 2 theta rocking / B G‚  s  .

s

 8 £ ¤& ñ Ü ¼– РÒ'  €  • 0.67 _  ì ø Íu ; Ÿ ¤(FWHM, Full Width at Half Maximum)`  ¦ t  9 l ó ø Íõ  ~ à Ì} Œ • > €   s \  # Q

*

‹ô  Ç D h– Ðî  r Ó ü t| 9  Ò q t$ í \ O s  c-» ¡ ¤ ~ ½ ӆ ¾ ÓÜ ¼– Ð $ í  © œô  Ç { 9 ~ ½ Ó

&

ñ > _  ~ à Ì} Œ •e ” `  ¦ S X ‰ “  ½ + É Ã º e ” % 3  . (100), (200)€   x ß ¼

–

РÒ'      © œÃ º d = 4.118 ˚ A s    H  כ `  ¦ · ú ˜ à º e ”

%

3  . s      © œÃ º ° ú כ“ É r Ba(Fe 0.7 Cu 0.3 )O 3 −y [ j b ” Û ¼_  X-‚    r] X  © œ\ " f S X ‰ “   ) a d = 4.014 ˚ A \  q K " f 2.52 % ß

¼   H  כ `  ¦ · ú ˜ à º e ” % 3  . s  Qô  Ç ~ à Ì} Œ •õ  [ j b ” Û ¼ç ß –_

 

  © œÃ º s   H í ß –™ è_    ’ < H Ü ¼– Ð [ O " î s  0 p x  . 7 £ ¤ Z O

ß ¼  © œI _  ™ è  ˜ Ð   H RF-magnetron sputtering Z O \  _ K  ~ à Ì} Œ •`  ¦ ] j› ¸½ + É M : í ß –™ è   ’ < H & ñ • ¸ s   " f í ß –

™

è ‘   o  Ò q tl “ ¦ s  כ s  / B I    _  Ø Ÿ ‚ ½ Ó`  ¦ Ä »• ¸ô  Ç  כ Ü

¼– Ð ó ø Íé ß – ) a  .

Fig. 6“ É r Ba(Fe 0.7 Cu 0.3 )O 3 −y ~ à Ì} Œ •`  ¦  © œ“ : r \ " f 8 £ ¤& ñ ô  Ç M-H / B G‚  s  . Fe 4+ -O-Fe 4+ _  œ í “ § ¨ 8 Š  © œ  ñ Œ •6   x s  r « Ñ

?

/\  „  ^ ‰& h Ü ¼– Ð y © œ $ í s  ÷ &t  3 l w l  M :ë  H \  Fe 4+ -O- Fe 4+ ü < Fe 4+ -O-Fe 3+  s _  œ í “ § ¨ 8 Š  © œ  ñ Œ •6   x s  ] j› ¸ô  Ç

~ Ã

Ì} Œ •_   $ í ' Ÿ 1 l x \    & ñ & h “   כ ¹“  `  ¦ ] j/ B NÙ þ ¡`  ¦  כ Ü ¼– Ð ó

ø Íé ß – ) a   [18].

IV. + s Ç Â ] Ø

‘

: r ƒ  ½ ¨\ " f  H y © œ $ í , y © œÄ »„  $ í `  ¦ 1 l x r \  t   H BaFeO 3 −y \  Cu 2+ \  ¦ ' ‘ ô  Ç Ba(Fe 1 −x Cu x )O 3 −y [ j b ”  Û

¼ü < aFe 0.7 Cu 0.3 O 3 −y í ß – oÓ ü t  $ í ^ ‰ ~ à Ì} Œ •`  ¦ ] j› ¸ “ ¦ Ó ü t

$ í

`  ¦ › ¸  % i  . í  H à ºô  Ç BaFeO 3 −y ü < Cu 15 mol%

'

‘   ) a BaFe 0.85 Cu 0.15 O 3 −y [ j b ” “ É r X-‚    r] X \ " f Ô  ¦ í

 HÓ ü t © œs  ” > r F  t  · ú §€ Œ ¤Ü ¼  rhombohedral © œõ  { 9 ~ ½ Ó& ñ

>

 © œs  1 l x r \     €  " f ½ ¨› ¸& h Ü ¼– Ð Ô  ¦î ß –& ñ % i  .

Cu  ' ‘  | ¨ c à º2 Ÿ ¤ š ¸y  9 rhombohedral © œs  y Œ ™™ è “ ¦ { 9

~

½ Ó& ñ >  © œ– Ð_  î ß –& ñ ô  Ç  © œI     o\  ¦ ˜ Ð% i  . „  l & h “   €

\

" f  H Fe 3+  o \  Cu 2+ \  ¦ ' ‘  # Œ f . Ë î  rì ø Í _  7 £ x

–

Ð „  • ¸• ¸ 7 £ x Ù þ ¡Ü ¼ 9  l & h “   $ í | 9 “ É r  Œ •“ É r  l  — ¸ F '

pà Ô ° ú כs  Fe 3+ ˜ Ð   Œ •“ É r Cu 2+ _  ' ‘  H † d \     Mr, Hc  y Œ ™™ è   H   õ \  ¦ ˜ Ð% i  .

Cu  30 mol% ' ‘   ) a BaFe 0.7 Cu 0.3 O 3 −y [ j b ” “ É r 6   x Ö

6 x& h s  ± ú  t €  " f 860 C_  ™ è  “ : r • ¸\ " f ½ ¨› ¸& h Ü ¼– Ð { 9

~ ½ Ó& ñ > _  é ß –{ 9  © œ`  ¦   Í Ç xÜ ¼ 9, „  l & h Ü ¼– Ѝ  H  © œ“ : r \ 

"

f €  • 288 Ω·cm_  q $ † ½ Ó : £ ¤$ í `  ¦ t  9 “ : r • ¸y Œ ™™ è\ 



  $ † ½ Ós  7 £ x    H  ⠆ ¾ Ó`  ¦   ? /% 3  .  l & h Ü ¼– Ð



 H  © œ“ : r \ " f ï ß –À Ó   o° ú כs  0.04 emu/g, ˜ Ð § 4 s  682.7 Oe“   y © œ $ í `  ¦   ? /% 3  .

‚

' Ÿ  ) a [ j b ”  z  ´+ « >Ü ¼– РÒ'  ½ ¨› ¸& h Ü ¼– Ð é ß –{ 9  © œs  9



© œ“ : r \ " f í ß – oÓ ü t  $ í ^ ‰ : £ ¤$ í `  ¦ ° ú   H BaFe 0.7 Cu 0.3 O 3 −y

[

j b ” `  ¦ target Ü ¼– Ð ] j› ¸ # Œ RF-magnetron sputter- ingZ O \  _ K  LaAlO 3 (100) é ß –  & ñ l ó ø Í\  ~ à Ì} Œ •`  ¦ 7 £ x‚ Ã Ì

%

i  . ] j› ¸  ) a BaFe 0.7 Cu 0.3 O 3 −y ~ à Ì} Œ •“ É r     © œÃ º 4.118

˚ A s  9 ì ø Íu ; Ÿ ¤“ É r €  • 0.67 “   „  + þ A& h “   { 9 ~ ½ Ó& ñ >  © œ`  ¦ % 3

%

3  . ¢ ¸ô  Ç  © œ“ : r \ " f ˜ Ð § 4 s  €  • 86 Oe, ï ß –À Ó  o° ú כs  2.67 × 10 −6 emu“   y © œ $ í : £ ¤$ í `  ¦ ˜ Ð% i  . ‰ & ³F  t  ˜ Ð

“

¦  ) a BaFeO 3 Z O ß ¼ü < ~ à Ì} Œ •  © œI \ " f_  „  l & h ,  l & h  Ó ü t

$ í

“ É r & ñ S X ‰ >  ½ ©" î ÷ &“ ¦ e ” t  3 l w  9, Û ¼— 2 ;à Ԗ Ð_ ” Û ¼ F

«

Ñ ì  r  \ " f D h– Ðî  r Ó ü t| 9 – Ð+ ‹ 6 £ x6   x ÷ &# Qt l  0 AK " f  8 U

 ·“ É r ƒ  ½ ¨ ”  ' Ÿ ÷ &# Q4 R  ½ + É  כ s  .

P c

p 8 ý ò k >

s

  7 Hë  H“ É r 2002¸  • ¸ ô  Dz D G† < ÆÕ ü t”  < É ª F é ß –_  t " é ¶ \  _

#

Œ ƒ  ½ ¨÷ &% 3 6 £ §(KRF-2002-005-C20001).

Y c

p w Š à U Ø ”  ô

[1] S.-I. Kwun, J. J. Kim and M. S. Jang, Introduction to Ferroelectrics (Seoul National University Press, Seoul, 2000).

[2] M. Suzuki and T. Ami, Mater sci and Eng. 41, 166 (1996).

[3] Michael Ziese and Martin J. Thornton (Eds.),

Spin Electronics (Springer-verlag Berlin, Heidel-

berg, 2001).

(6)

[4] L. G. Tejuca and J. L. G. Fierro (Eds.), Prop- erties and Applications of Perovskite-Type Oxides (Dekker, New York, 1993).

[5] J. O. Petunchi, M. A. Ulla, J. I. Nicastro and E.

A. Lombardo, Seventh Iberoamer. Simp. Catal. 118 (1980).

[6] E. G. Vrieland, J. Catal. 32, 415 (1974).

[7] J. M. D. Tasc´ on, S. Mendioroz and L. Gonzalez Tejuca, Z. Phys. Chem. 124, 109 (1981).

[8] T. Matsui, E. Taketani, N. Fujimura etc., J. Appl.

Phys. 93, 6993 (2002).

[9] T. Matsui, E. Taketani, N. Fujimura, T. Ito and K.

Morii J. Appl. Phys. 81, 2764 (2002).

[10] W. W. Malinofsky, J. Am. Chem. Soc. 76, 3090 (1954).

[11] H. J. Van Hook, J. Phys. Chem. 68, 3786 (1964).

[12] R. D. Burbank and H. T. Evans, Jr. Acta Crysstal- logr. 1, 330 (1948).

[13] M. J. Akhtar and Z. N. Akhtar, Solid State Ionics 104, 147 (1997).

[14] X. D. Zou, S. Hovmoeller, M. Parras, J. M. Gonz lez-Calbet, M. Vallet-Regi and J. C. Grenier, Acta Crystallogr. A 49, 27 (1993).

[15] M. Parras, L. Fournes, J. C. Grenier, M. Pouchard, M. M. Vallet, J. M. Calbet and P. Hagenm ller, J.

Solid State Chem. 88, 261 (1990).

[16] J. C. Grenier, L. Fournes, M. Pouchard, P. Hagenm ller, M. Parras, M. Vallet and J. Calbet, Z. Anorg.

Allg. Chem. 576, 108 (1989).

[17] F. Iga, Y. Nishihara, G. Kido and Y. Takano, J.

Mag. Magn. Mater. 104, 1969 (1992).

[18] J. G. Koh and J. M. Song, Foundation and Appli- cation of Magnetic Physics (Book press in Univ. of Soongsil, Seoul, 1997).

[19] H. Yamada, M. Kawsaki and Y. Tokura, J. Appl.

Phys. 80, 622 (2001).

[20] P. K. Gallagher, J. B. MacChesney and D. N. E.

Buchanan, J. Chem. Phys. 41, 2429 (1964).

A Study of the Physical Properities of Ba(Fe 1 −x Cu x )O 3 −y Ceramics and Thin Films

G. H. Kim, M. K. Ryu, C. H. Cho, S. S. Park and M. S. Jang Department of Physics & RCDAMP, Pusan National University, Busan 609-735

(Received 1 April 2004)

Ba(Fe

1−x

Cu

x

)O

3−y

ceramics with composition ratio of x = 0, 0.15, 0.3 were prepared by using the solid-state reaction method. These ceramics were characterized by using X-ray diffraction and their electric and magnetic properites were studied. Under optimized conditions for the structural, the electrical, and the magnetical properities for these ceramics, we synthesized single-crystalline thin films of Ba(Fe

0.7

Cu

0.3

)O

3−y

on (100) LaAlO

3

substrates by usinf an RF-magnetron sputtering deposition method. The structural characterization of the films was carried out by using X-ray diffracton, and the magnetic properties were measured by using a superconducting quantum inter- ference device. The results showed that ferromagnetism existed in the films at room temperature.

PACS numbers: 68

Keywords: BaFeO

3

, BaFeO

3

ceramics, BaFeO

3

thin film

E-mail: [email protected]

수치

Fig. 1. X-ray diffraction patterns of Ba(Fe 1 −x Cu x )O 3 −y ceramic powder. A: BaFeO 3 −y , B: BaFe 0.85 Cu 0.15 O 3 −y , C: Ba(Fe 0.7 Cu 0.3 )O 3 −y , ∗ : rhombohedral phase (a) A, B, C powder were sintered at 860 ◦ C
Fig. 3. Magnetization loops measured at 300 K for Ba(Fe 1 −x Cu x )O 3 −y ceramic were sintered at defferent temperature
Fig. 4. XRD scans for the grown Ba(Fe 0.7 Cu 0.3 )O 3 −y
Fig. 6. Magnetization loops measured at 300 K for the Ba(Fe 0.7 Cu 0.3 )O 3 −y thin film on (100) LaAlO 3 wafer.

참조

관련 문서

Si 마이크로머시닝(mi cromachi ni ng)은 마이크로 열센서(thermalmi crosensor)나 가스 센서의 발달에 영향을 주고 있다 1-3) .현재까지 pol y Si 4) ,Si C 5) ,Ni Fe Al l oy 6) ,Ni

[r]

This is because that the thermal conductivity and solar weighted absorption fraction of MWCNT/Fe 3 O 4 hybrid nanofluid is lower than those of MWCNT

No.. 4.24 Effect of solid fuels on the area ratio of Slag, Calcium-Ferrite and Matrix phase of C/S... 4.25 Comparison of Fe 2 O 3 and CaO contents measured by ICP-OES

회원국의 영토밖에서 다른 회원국의 , 영토내에서 회원국의 서비스 소비자에게

It reveals that remarkable improvement in the convective heat transfer coefficient of MWCNT/Fe 3 O 4 hybrid nanofluid was shown at a weight concentration

barriers for nucleation are high, the highest nucleation rates will be produced by grain-corner nucleation. 3) At very high driving forces it may be possible for the (C 1 /C 0

(Taekwondo, Weight Lifting Players) (90 min × 6 days/week) Warming
