ISSN 1226-3133 (Print)․ISSN 2288-226X (Online)
격리도가 향상된 X-Band 재구성 주파수 선택 표면구조 설계
Design of the Reconfigurable Frequency Selective Surface for X-Band
Applications with Improved Isolation
이인곤․박용배*․전흥재**․김윤재***․홍익표
In-Gon Lee․Yong-Bae Park*․Heung-Jae Chun**․Yoon-Jae Kim***․Ic-Pyo Hong 요 약
본 논문에서는 X-대역 동작 주파수 재구성이 가능하며, 격리도가 향상된 대역 통과 재구성 주파수 선택 표면구조 (frequency selective surface)를 설계하였다. 제안된 재구성 FSS의 단위구조는 Four-legged loaded 소자와 인덕턴스 성분의 스터브 그리고 전원 인가를 위한 바이어스 그리드로 구성되어 있으며, Four-legged loaded 소자와 스터브 사이에 위치한 핀 다이오드의 ON/OFF 상태를 통해 단위구조의 전기적인 길이를 조절함으로써 동작 주파수의 재구성 특성을 구현하고, 스터브의 길이 조절을 통해 원하는 동작 주파수의 조절이 가능하며, ON/OFF 상태의 투과 특성간 향상된 격리도 특성을 얻을 수 있다. 재구성 FSS를 제작하여 구형 도파관 WR-90을 이용한 투과 특성 측정을 통해 설계 결과와 비교적 잘 일치 하는 것을 확인하였다.
Abstract
This paper presents the design of reconfigurable frequency selective surfaces for X-band bandpass operation with improved isolation.
The proposed reconfigurable FSS is composed of a four-legged loaded element, a inductive stub and a bias grid. The PIN diode is located between the four-legged loaded element and the stub, which can control the frequency response of reconfigurable FSS by ON/OFF state. By adjusting the length of the stub, the desired bandpass frequency and the improved isolation between ON and OFF state can be obtained. For validation of simulated results, we have carried out transmission characteristic measurements using rectangular waveguide of WR-90. The measured results are in good agreements with the simulated results.
Key words: Reconfigurable Frequency Selective Surface, Four-Legged Loaded Element, Isolation, Transmission
「본 연구는 방위사업청과 국방과학연구소가 지원하는 국방 피탐지 감소 기술 특화 연구센터 사업의 일환으로 수행되었음.」
공주대학교 정보통신공학부(Department of Information & Communication Engineering, Kongju National University) *아주대학교 전자공학과(Department of Electrical & Computer Engineering, Ajou University)
**연세대학교 기계공학부(Department of Mechanical Engineering, Yonsei University)
***국방과학연구소(Agency for Defense Development)
․Manuscript received April 27, 2016 ; Revised June 23, 2016 ; Accepted September 7, 2016. (ID No. 20160427-049)
․Corresponding Author: Ic-Pyo Hong (e-mail: [email protected])
Ⅰ. 서 론
기본 단위 요소인 단위구조(unit cell)가 균일한 간격으 로 무한히 반복 배열된 주기구조는 구성하는 단위구조의
배열 주기 조정을 통해, 산란되는 산란파를 동일 위상 또 는 반대 위상이 되도록 하여 특정 주파수의 반사 또는 투 과 성질을 구현할 수 있다
[1]
. 이러한 주기구조의 기본 원 리를 바탕으로 하는 주파수 선택 표면구조(FSS: Frequ-ency Selective Surface)는 마이크로웨이브, 광학 그리고 국 방 분야 등에서 활발히 연구되고 있는 주기구조 관련 대 표적인 연구 분야이다
[2] ～[4]
.FSS 구조란 도전성의 패턴 또는 형상이 주기적으로 유 전기판 위에 무한히 배열되어 구조를 가정하며, 입사하는 입사 평면파의 특정 주파수 대역을 선택적으로 투과 또 는 반사시키는 필터 특성의 전자기 구조를 말한다. 일반 적으로 주기적으로 배열되는 단위구조의 형상으로부터 발생한 인덕턴스, 커패시턴스 성분에 의해 동작 주파수가 결정되며, 내부적 요인으로 단위구조의 도전율, 유전체의 유전율 및 두께, 외부적 요인으로는 입사 평면파의 입사 각 및 편파 등이 감쇠 정도, 동작 주파수 및 대역폭 등을 결정하는 요인으로 작용한다
[1]
. 이를 바탕으로 설계한 FSS 구조는 임의의 방향에서 입사되는 전파의 가정으로 부터 실제 전파 환경에 적용을 위해 FSS 구조의 대역폭, 대역 분리도, 교차편파 레벨 그리고 입사각 안정성 등을 고려해야 하며, 안정적인 주파수 응답을 얻기 위한 다양 한 단위구조의 형상이 연구되고 있다. 입사 평면파에 대 하여 특정 주파수의 전파를 투과 또는 반사시키는 FSS 구조의 특성을 이용한 응용 연구로는 마이크로파 흡수체[5]
, 안테나 성능 향상 기법[6]
, 건물 내부에서의 간섭 신호 제어[7]
그리고 국방 관련 레이더 단면적(RCS: Radar Cross Section) 저감 기술[8]
등 다양한 분야에서 활발히 연구되 고 있다.전통적인 방식의 FSS 구조는 단일 주파수 대역에 대하 여 동작하는 수동형 회로로서, 최근 현대 통신 기술의 고 속화 및 고 효율화에 따라 요구되는 다기능화, 복잡화 된 시스템 환경에서 적용성의 한계를 드러내고 있으며
[9]
, 이 러한 한계를 개선하기 위해 능동적으로 주파수 응답 특 성의 조정이 가능한 재구성 주파수 선택 표면구조(Recon- figurable-FSS)에 관한 연구가 활발히 진행되고 있다. FSS 구조의 주파수 응답 특성 재구성 기술은 전기적인 특성 을 결정하는 등가 커패시턴스와 인덕턴스 성분에 영향을 주는 조절 가능한 요소를 단위구조에 포함시킴으로써 주 파수 응답 특성을 조절하는 방식을 기반으로 MHz 대역 부터 THz에 이르기까지 광범위한 주파수 대역에 대하여 연구되고 있으며, 공진 주파수에만 국한된 것이 아닌 대 역폭, 감쇠 성능 등의 재구성이 가능하며, 물리적, 전기적,화학적, 광학 성질 등을 통하여 제어가 가능하다. 최근에 연구되고 있는 주파수 응답 특성의 재구성 기법은 변화 시키고자 하는 파라미터의 성질에 따라 크게 물리적, 물 질 특성변화, 회로적 재구성으로 나눌 수 있다
[9],[10]
.물리적인 방법을 통한 재구성 기법은 FSS 구조의 물리 적인 변형을 통해 주파수 응답 특성에 변화를 유도하는 기법으로 재배열, 미세유체를 이용한 방법 등이 있으며, 기계적 또는 구조적 조정 기법으로 분류된다. 이와 같은 기법은 단위구조의 형상 및 배열 방식을 다양하게 구성 할 수 있기 때문에, 재구성하고자 하는 주파수 응답 특성 의 제약이 없다는 장점이 있지만, 물리적인 제어가 필요 함에 따라 정확한 제어 시스템에 대한 설계와 제작 상에 어려움 등의 단점이 있다
[11],[12]
. 물질 특성 변화를 통한 재 구성 기법은 FSS 구조의 동작 주파수를 결정하는 단위구 조 형상의 도전율, 형상을 지지하는 기판의 유전율 또는 투자율 등의 물성 변화를 통해 공진 주파수를 재구성하 는 기법으로, 대표적인 방법으로는 인가되는 전압의 조절 을 통해 유전율을 조정이 가능한 액정, 강유전 필름, 외부 자기장의 세기에 따른 투자율 변화를 이용한 페라이트 그리고 온도의 변화에 따른 도전율 변화가 가능한 반도 체 등을 이용한 주파수 재구성 기법이며, 매질 조정 기법 으로 분류된다. 이러한 기법은 물질 특성에 변화를 통해 RF 대역부터 광학 주파수 대역까지 넓은 주파수 범위에 서의 주파수 재구성이 가능하다는 장점과 다양한 동작 주파수를 가질 수 있다는 장점이 있는 반면에, 주변의 온 도 및 습도에 매우 민감하여 원하는 동작을 위한 보정이 매우 어려운 단점이 있다[10],[13]
.마지막으로, 핀(PIN) 다이오드, 바랙터 다이오드 그리 고 RF MEMS(Micro-Electro-Mechanical Systems) 등의 능 동 소자를 이용하여 단위구조가 가진 저항, 인덕턴스 또 는 커패시턴스 등의 임피던스 성분에 직접적으로 관여하 여 동작 주파수, 대역폭 및 감쇠 성능 등을 전기적인 제어 를 이용한 회로적 재구성 기법이 있다. 주파수 응답 특성 을 재구성하는데 있어서 제어 방식이 단순하고 빠르며, 비교적 제작이 쉽다는 장점이 있지만, 많은 능동 소자가 필요함에 따라 복잡한 바이어스 회로의 구성이 필요하며, 또한 입사파로부터 바이어스 회로의 격리도 확보를 위한 추가적인 설계가 요구된다는 단점이 있다
[14]～[22]
.본 논문에서는 구현이 비교적 용이하고, 빠른 주파수 응답 스위칭이 가능한 재구성 기법인 회로적 조정 기법 중 핀 다이오드를 사용하여 인가되는 바이어스 전압에 따른 단락(+V), 개방(0 V)을 통해 동작 주파수의 재구성 이 가능한 X-대역 Four-legged loaded 소자 기반 재구성 FSS를 설계하였다. 선행 연구된 회로적 조정 방식 재구성 FSS 구조 대부분은 주파수 재구성 구현에 집중되어, 실제 적용에 있어서 가장 중요한 입사파의 편파 및 입사각에 대해 고려되지 않거나
[14] ～[22]
, 복잡한 바이어스 회로를 가 지고 있으며[15],[16],[22]
, 바이어스 회로 격리도 확보를 위한 집중소자를 추가로 사용하는 등
[20],[22]
높은 설계 복잡도, 제작비용 등의 한계를 가지고 있다. 제안된 구조는 이러 한 선행 연구들의 한계를 개선하기 위해, 다이오드를 포 함한 단위구조를 대칭적으로 구성하여 입사파의 편파와 입사각 안정성을 얻었으며, 또한 그리드 형태로 전원 인 가를 위한 바이어스 회로를 구현하여 단위구조와 바이어 스 회로 간 격리도를 확보하였다. 설계한 재구성 FSS 구 조는 핀 다이오드의 ON/OFF에 따라 각각 X-대역과 C-대 역에서 대역 통과 특성을 가지며, 제작 및 측정을 통해 검 증하였다.Ⅱ. 재구성 FSS 구조의 설계
제안된 재구성 FSS 구조는 유전체를 기준으로 입사파 의 입사각 및 편파에 대하여 안정적인 주파수 특성을 갖 는다고 잘 알려진 Four-legged loaded 소자 패턴이 윗면에 위치하고, 다이오드 전원 인가를 위해 비아홀(Via hole)을 통해 아랫면의 바이어스 선로인 그리드에 연결되어 있으 며, 윗면의 십자형 루프 패턴과 Π 자형 슬롯 스터브 사이 에 위치한 핀 다이오드의 상태에 따른 스터브의 길이 변 화를 통해 동작 주파수의 재구성이 가능하다. 일반적인 재구성 FSS는 입사파에 대하여 구성된 바이어스 회로와 의 커플링 억제를 위한 추가적인 회로 또는 추가 집중 소 자(RF choke, resistor)가 필요하다는 단점을 가지고 있는 데 반해, 본 논문에서 제안된 구조는 바이어스 회로를 그 리드 형태로 비아홀 구조를 이용하여 구성하였으며, 이로 부터 형성된 저항 및 인덕턴스 성분을 이용, 단위구조와 바이어스 회로의 높은 격리도를 확보하여 발생할 수 있
는 기생 성분을 최소화 하였다
[10]
.제안된 구조를 전파 해석 시뮬레이터인 ANSYS HFSS 의 Floquet 모드를 사용하여 해석하였으며, 상용 핀 다이 오드의 단락, 개방 상태의 등가 모델을 적용, 다이오드의 상태에 따른 주파수 투과 손실을 관찰하였다.
FSS의 주파수 특성에 영향을 주는 주요 설계 변수를 그림 1(a) 및 (b)와 같이 설정하고, 변수의 변화에 따른 주 파수 응답을 분석하였으며, 얻은 최적화된 각각의 설계 변수에 대한 수치를 표 1에 나타내었다.
핀 다이오드는 X-대역에서 ON/OFF 스위칭 동작이 가 능한 MACOM 사의 MA4PBL027를 사용하였으며, 그림 1 (c)와 같은 핀 다이오드의 등가 회로를 모델링하여 표 1에 나타낸 등가 값을 적용하였다. 유전체는 두께 0.5 mm, 유 전율(ε
r
) 3.5, 손실 탄젠트(tanδ) 0.0018의 Taconic RF-35 기판을 가정하였으며, 직경 0.3 mm의 비아홀을 모델링하 여 설계하였다. 제안된 재구성 FSS 구조의 주파수 투과 손실 특성을 확인하기 위해 모델링한 핀 다이오드의 상 태 단락, 개방에 따라 서로 다른 두 입사 모드 TE, TM에 대하여, 수직으로 입사하는 평면파(0°) 그리고 15°, 30° 변 화에 따른 주파수 응답 특성을 관찰하였다. TE 모드에 대 한 재구성 FSS 구조의 투과 손실 특성에 대한 해석 결과 를 그림 2(a)에, TM 모드에 대한 결과를 그림 2(b)에 각각 나타내었으며, 핀 다이오드에 의해 재구성되는 동작 주파 수의 가변 폭을 조절할 수 있는 파라미터로 Π 자형 슬롯 스터브의 길이인 L5
로 가정하여, 다이오드의 상태에 따른 투과 손실 특성을 그림 2(c)에 나타내었다.제안하는 재구성 FSS 구조의 계산된 주파수 투과 손실

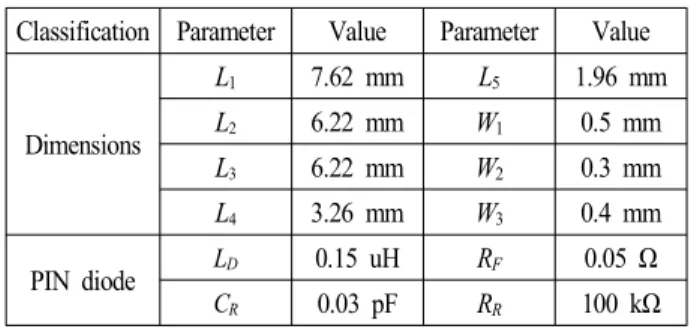

표 1. 재구성 FSS의 설계 변수 및 등가 모델
Table 1. Design parameters & equivalent values of PIN diode.
Classification Parameter Value Parameter Value
Dimensions
L 1 7.62 mm L 5 1.96 mm L 2 6.22 mm W 1 0.5 mm L 3 6.22 mm W 2 0.3 mm L 4 3.26 mm W 3 0.4 mm PIN diode L D 0.15 uH R F 0.05 Ω
C R 0.03 pF R R 100 kΩ
(a) 윗면과 아랫면 (a) Top and bottom view
(b) 측면 (b) Side view
(c) 다이오드 등가회로
(c) Equivalent circuit of PIN diode
그림 1. 제안된 재구성 FSS의 단위구조와 다이오드 등가
회로
Fig. 1. Designed reconfigurable FSS and equivalent circuit of PIN diode.
결과로부터 입사파의 수직 입사를 기준으로 공진 주파수 는 다이오드의 단락 상태에서 9.98 GHz, —3 dB 대역폭은
(a) TE mode
(b) TM mode
(c) Parametric analysis

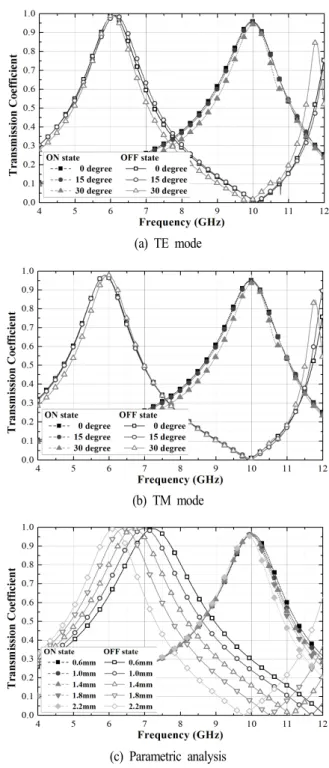

그림 2. 재구성 FSS 구조의 계산된 투과 손실 결과 Fig. 2. Simulated transmission characteristic of reconfigu-
rable FSS.
1.41 GHz, 개방 상태에서 공진 주파수는 6.29 GHz, —3 dB 대역폭은 1.68 GHz으로 약 3.61 GHz의 동작 주파수
(a) 단락-10 GHz (b) 개방-10 GHz (a) ON-10 GHz (b) OFF-10 GHz

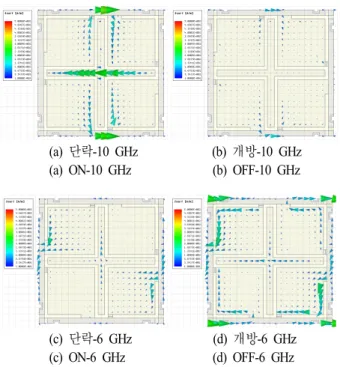

(c) 단락-6 GHz (d) 개방-6 GHz (c) ON-6 GHz (d) OFF-6 GHz 그림 3. 제안된 재구성 FSS의 유도 전류 분포
Fig. 3. Induced current distribution of designed reconfigur- able FSS.
가변 폭을 가지며, 입사파의 편파와 입사각에 변화(0°～
30°)에 따라 안정적인 주파수 응답을 가짐을 확인하였다.
이와 같은 동작 원리를 명확히 확인하기 위해 제안된 구조의 표면 전류 분포를 확인하였으며, 재구성된 공진 주파수 10 GHz, 6 GHz에 대하여 다이오드의 단락, 개방 상태에 따른 전류 분포를 그림 3(a)～(d)에 나타내었다.
계산된 결과로부터, 다이오드가 단락 상태일 때는 그 림 3(a)와 같이 십자형 폐 루프가 형성되고, 루프를 따라 유도된 전류 경로로부터 높은 주파수(10 GHz) 대역에서 의 공진을 확인할 수 있다. 그림 3(d)와 같이 개방 상태일 때는 Π 자형 슬롯 스터브를 따라 강한 전류가 유도되며, 십자형 루프보다 더 긴 전류 경로를 가짐으로써 단락 상 태일 때 보다 낮은 주파수(6 GHz) 대역에서의 공진을 확 인할 수 있다. 그림 3(b), (c)로부터 다이오드의 단락, 개방 상태에 다른 각각의 공진 주파수(10 GHz, 6 GHz)에 대한 유도 전류가 매우 작음을 알 수 있으며, 이를 통해 공진 주파수 간 높은 격리 특성을 가짐을 확인할 수 있다. 필드 분포를 통해 단락 상태일 때, 높은 주파수 대역 공진 주파
표 2. L 5 의 변화에 따른 주파수 응답 특성
Table 2. Transmission characteristics for variation of para- meter "L 5 ".
L 5
[mm]
f ON
[GHz]
f OFF
[GHz]
f offset
[GHz]
Isolation (f ON -f OFF ) (dB)
0.6 10.2 7.24 2.96 10.35
1.0 9.99 6.98 3.01 12.02
1.4 9.97 6.69 3.28 15.47
1.8 9.96 6.40 3.56 21.74
2.2 9.88 6.12 3.76 36.32
수(10 GHz)에 영향을 주는 주요 설계 변수는 단위구조의 크기를 나타내는 L
1
임을 알 수 있으며, 개방 상태일 때, 낮은 주파수 대역 공진 주파수(6 GHz)에 영향을 주는 주 요 설계 변수는 L5
임을 알 수 있다. 단락, 개방 상태의 동 작 주파수 가변 폭을 조절하기 위한 설계 변수인 L5
의 변 화에 따른 주파수 응답 변화를 표 2에 나타내었다.변수 L
5
의 길이가 0.6～2.2 mm로 변화함에 따라 OFF 상태에서의 동작 주파수는 7.24 GHz에서 6.12 GHz로 변 화함을 확인할 수 있으며, L5
의 길이가 증가함에 따라 재 구성된 두 대역 간 격리 특성 또한 좋아지는 것을 확인할 수 있다. 따라서 제안된 구조는 필요에 따라 설계 변수 L5
만을 조정함으로써 단락, 개방 상태의 동작 주파수 가변 폭(2.96～3.76 GHz) 조절이 용이한 구조임을 알 수 있다.계산된 결과를 바탕으로 선행 연구된 회로적 조정 방 식 재구성 FSS 구조와 특성을 비교하였으며, 표 3에 나타 내었다. 서론에서 언급한 바와 같이, 기존 제안된 재구성 FSS 구조들 대부분은 입사파의 편파 및 입사각에 대한 고려가 없으며, 복잡한 바이어스 회로 설계가 요구되거 나, 추가적인 소자를 통해 바이어스 회로의 격리도를 확 보하였다. 본 논문에서 제안하는 구조는 비아홀 구조와 그리드 형태로 구성된 단일 병렬 바이어스 회로로 구성 하였으며, 격리도 향상을 위한 별도의 소자가 필요 없는 비교적 단순한 바이어스 회로를 기반으로 주파수 재구성 을 구현함은 물론, 입사파의 편파(TE, TM)와 입사각(0°～
30°)에 안정적인 특성을 가짐을 확인할 수 있다.
제안된 구조의 검증을 위해 시뮬레이션에서 사용한 Beam Lead 타입의 핀 다이오드인 MACOM 사의 MA4-

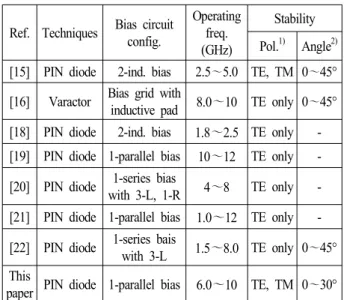

표 3. 재구성 FSS 구조에 대한 제안된 구조와 선행 연구 의 성능 비교
Table 3. Comparisons between the proposed structure and previous studies for reconfigurable-FSS.
Ref. Techniques Bias circuit config.
Operating freq.
(GHz)
Stability Pol. 1) Angle 2) [15] PIN diode 2-ind. bias 2.5 ～5.0 TE, TM 0～45°
[16] Varactor Bias grid with
inductive pad 8.0
～10 TE only 0～45°
[18] PIN diode 2-ind. bias 1.8
～2.5 TE only - [19] PIN diode 1-parallel bias 10
～12 TE only - [20] PIN diode 1-series bias
with 3-L, 1-R 4
～8 TE only - [21] PIN diode 1-parallel bias 1.0
～12 TE only - [22] PIN diode 1-series bais
with 3-L 1.5
～8.0 TE only 0～45°
This
paper PIN diode 1-parallel bias 6.0
～10 TE, TM 0～30°
1) Polarization, 2) Angle of incident wave.
PBL027과 Taconic RF-35를 사용하여 제작하였다. 도파관 내경 크기 22.86 mm×10.16 mm에 맞추어 FSS의 단위구조 를 1×3 배열하였으며, 실험의 편의성을 위해 WR-90 사이 즈 41.4 mm×41.4 mm에 맞추어 시료를 제작하였다. 제작 된 재구성 FSS 구조의 외형을 그림 4(a)에 나타내었으며, X-대역(8～12.5 GHz)에서 사용가능한 구형 도파관 WR- 90를 사용하여 투과 손실을 측정하였다. 그림 4(b)와 같 이, 구형 도파관 WR-90 중심에 제작한 FSS 시료를 위치 시키고, 전원을 인가하여 다이오드 상태에 따라 주파수 응답을 관찰하였으며, 수직 입사하는 입사파에 대하여 측 정된 투과 계수 결과를 그림 5에 나타내었다.
측정 환경을 고려하여 주파수 가변 폭이 넓어짐에 따 라 단락, 개방 상태에서의 투과 주파수 격리도가 커지는 경향을 이용, 주파수 격리도에 초점을 맞추어 실험하였 다. 측정결과와 계산결과의 비교를 위해 무한한 주기구조 를 가정한 Floquet 모드 해석이 아닌 도파관 모드 해석을 통해 얻은 결과와 측정 결과를 비교하였다.
측정 결과로부터, 핀 다이오드 단락 상태에서 동작 주 파수는 9.762 GHz에서 —1.54 dB의 투과 손실을(계산값:
(a) 제작된 재구성 FSS (a) Fabricated reconfigurable FSS
(b) 측정 환경 (b) Measurement setup 그림 4. 제작된 재구성 FSS 구조와 측정 환경
Fig. 4. Fabricated reconfigurable FSS and measurement en- vironment.
그림 5. 투과 손실 측정 결과
Fig. 5. Measured transmission characteristic using waveguide.
—0.84 dB @ 9.87 GHz), —3 dB 대역폭은 380 MHz을 가 지며(계산값: 725 MHz), 개방 상태(0 V)에서 측정된 투과 손실은 —14.5 dB로 약 12.98 dB의 격리도를 가짐을 확인 하였다. 해석 및 측정 결과로부터 대역폭 등에 대한 오차 는 도파관 사이에 측정 시료가 위치하여 생긴 도파관의 이격에 따른 측정 실험상에서 발생한 오차로 사료된다.
선행 연구들의 대부분은 두 개 이상의 다이오드를 각 각 제어하여 재구성된 동작 주파수간 격리도를 높이거나 (5～25 dB), 높은 투과 손실(—1～—10 dB) 등을 갖는 등 의 한계를 가지고 있는데 반해, 제안된 구조는 기존 연구 에 비해 10 dB이상의 격리도, —1.54 dB의 비교적 낮은 투과 손실 등의 우수한 주파수 재구성 특성을 가짐을 알 수 있다
[14] ～[16]
.Ⅲ. 결 론
본 논문에서는 X-대역에서 동작이 가능한 주파수 재구 성 FSS를 제안하고, 제작 및 측정을 통해 검증하였다. 제 안된 구조는 입사파의 입사각 및 편파에 대한 안정적인 성능을 갖는 Four-legged loaded 소자 패턴을 응용하여, X- 대역에서 주파수 재구성을 구현하였으며, 핀 다이오드의 전원인가를 위한 바이어스 선로를 그리드와 비아홀로 구 성하여 동작 주파수의 입사파에 대한 커플링을 억제, 발 생할 수 있는 기생 성분을 최소화 하였다. 제안된 구조의 검증을 위해 핀 다이오드의 단락, 개방 상태에 따른 투과 손실 특성을 각각 확인하였으며, 동작 주파수 9.98 GHz를 갖는 재구성 FSS 구조를 설계하고, 구형 도파관 WR-90을 이용한 측정 실험을 수행하였다. 측정 결과로부터 단락 및 개방 상태에 대하여 동작 주파수 9.762 GHz에서 약 12.98 dB의 격리도를 가짐을 확인하였으며, 해석 및 측정 결과로부터 동작 주파수와 대역폭 등 대체로 잘 일치함 을 확인하였다. 추후 제안된 결과를 바탕으로 대면적을 고려한 제작 및 실험을 진행할 예정이다.
References
[1] B. A. Munk, Frequency Selective Surface: Theory and
Design, John Wiley & Sons, 2005.
[2] C. G. M. van't Klooster, A. Pacheco, C. Montesano, J.
A. Encinar, and A. Culebras, "Reflect-array sub-reflector in X-Ka band antenna", 2013 IEEE International Sym-
posium on Antennas and Propagation (ISAP), vol. 2, pp.
669-672, 2013.
[3] T. Kan, K. Matsumoto, and I. Shimoyama, "Nano-pillar structure for sensitivity enhancement of SPR sensor",
IEEE International Conference on Solid-State Sensors, Actuators and Microsystems, pp. 1481-1484, 2009.
[4] F. Costa, A. Monorchio, "A frequency selective radome with wideband absorbing properties", IEEE Transaction
on Antennas and Propagation, vol. 60, no. 6, pp. 2740-
2747, 2012.[5] L. Sun, H. Cheng, Y. Zhou, and J. Wang, "Broadband metamaterial absorber based on coupling resistive fre- quency selective surface", Optics Express, vol. 20, no. 4, pp. 4675-4680, 2012.
[6] E. Arnaud, A. Kanso, T. Monediere, D. Passerieux, M.
Thevenot, E. Beaudrouet, C. Dossou-Yovo, and R. No- guera, "Inkjet printing of frequency selective surfaces on EBG antenna radome", 6th European Conference on
Antennas Propagation(EuCAP), pp. 2693-2696, 2012.
[7] H. G. Sung, K. W. Sowerby, and A. G. Williamson, "Mo- deling a low-cost frequency selective wall for wire- less-friendly indoor environments", IEEE Antennas and
Wireless Propagation Letters, vol. 5, no. 1, pp. 311-314,
2006.[8] C. Sudhendra, A. R. Madhu, A. C. R. Pillai, R. Kark, and T. S. Rukmini, "A novel ultra wide band radar Absorber based on hexagonal resistive patch FSS", In
Applied Electromagnetics Conference (AEMC), pp. 1-2,
2013.[9] S. V. Hum, J. Perruisseau-Carrier, "Reconfigurable re- flectarrays and array lenses for dynamic antenna beam control: A review", IEEE Trans. Antennas & Propaga-
tion, vol. 62, no. 1, pp. 183-198, 2014.
[10] J. P. Turpin, J. A. Bossard, K. L. Morgan, D. H. Wer- ner, and P. L. Werner, "Reconfigurable and tunable metamaterials: a review of the theory and applications",
International Journal of Antennas and Propagation,
vol. 2014, 2014.[11] K. ElMahgoub, F. Yang, and A. Z. Elsherbeni, "Design of novel reconfigurable frequency selective surfaces with two control techniques", Progress in Electromag-
netics Research C, vol. 35, pp. 135-145, 2013.
[12] K. Fuchi, J. Tang, B. Crowgey, A. R. Diaz, E. J.
Rothwell, and R. O. Ouedraogo, "Origami tunable fre- quency selective surfaces", IEEE Antennas and Wire-
less Propagation Letters, vol. 11, pp. 473-475, 2012.
[13] P. Yaghmaee, O. H. Karabey, B. Bates, C. Fumeaux, and R. Jakoby, "Electrically tuned microwave devices using liquid crystal technology", International Journal
of Antennas and Propagation, vol. 2013, 2013.
[14] M. Safari, S. Cyrus, and S. Lotfollah, "X-band tunable frequency selective surface using MEMS capacitive loads", IEEE Transactions on Antennas and Propa-
gation, vol. 63, no. 3, pp. 1014-1021, 2015.
[15] B. Sanz-Izquierdo, E. A. Parker, and J. C. Batchelor,
"Dual-band tunable screen using complementary split ring resonators", IEEE Trans. Antennas & Propagation, vol. 58, no. 11, pp. 3761-3765, 2010.
[16] F. Bayatpur, S. Kamal, "Design and analysis of a tuna- ble miniaturized-element frequency-selective surface without bias network", IEEE Transactions on Antennas
and Propagation, vol. 58, no. 4, pp. 1214-1219, 2010.
[17] M. Niroo-Jazi, Mahmoud, and T. A. Denidni, "Reconfi- gurable dual-band frequency selective surfaces using a new hybrid element", 2011 IEEE International Sym-
posium on Antennas and Propagation (APSURSI), pp.
2673-2676, 2011.
[18] M. M. Masud, B. Ijaz, A. Iftikhar, M. N. Rafiq, and B.
D. Braaten, "A reconfigurable dual-band metasurface for EMI shielding of specific electromagnetic wave com- ponents", 2013 IEEE International Syposium on Elec-
tromagnetic Compatibility(EMC), pp. 640-644, 2013.
[19] K. Qi, Y. Xiaofeng, and W. Yongfeng, "A tunable mi- crowave absorber based on active frequency selective surface", Progress in Electromagnetics Research Sym-
posium Proceedings, pp. 791-793, 2014.
[20] P. Kong, et al., "Switchable frequency selective surfa- ces absorber/reflector for wideband applications", Jour-
nal of Electromagnetic Waves and Applications, vol.
29, no. 11, pp. 1473-1485, 2015.
[21] L. Jialin, et al., "Design of a tunable low-frequency and broadband radar absorber based on active frequency selective surface", IEEE Antennas and Wireless Pro-
pagation Letters, vol. 15, pp. 774-777, 2016.
[22] H. Wang, et al., "Broadband tunability of polarization- insensitive absorber based on frequency selective sur- face", Scientific Reports, vol. 6, 2016.
