Conservation of Wooden Lacquerware Excavated at Daho-ri, Changwon

전체 글

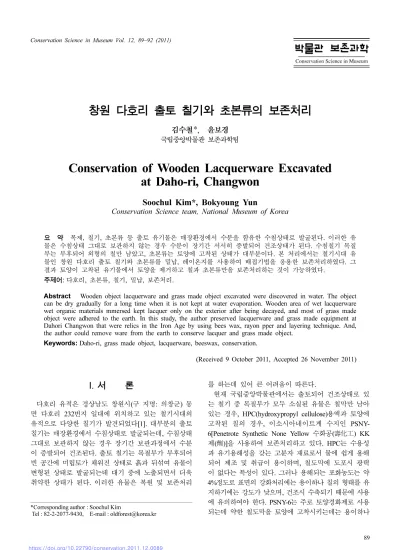

(1)Conservation Science in Museum Vol. 12, 89~92 (2011). 창원 다호리 출토 칠기와 초본류의 보존처리 김수철*, 윤보경. 국립중앙박물관 보존과학팀. Conservation of Wooden Lacquerware Excavated at Daho-ri, Changwon Soochul Kim*, Bokyoung Yun. Conservation Science team, National Museum of Korea 요 약 목제, 칠기, 초본류 등 출토 유기물은 매장환경에서 수분을 함유한 수침상태로 발굴된다. 이러한 유 물은 수침상태 그대로 보관하지 않는 경우 수분이 장기간 서서히 증발되어 건조상태가 된다. 수침칠기 목질 부는 부후되어 외형의 칠만 남았고, 초본류는 토양에 고착된 상태가 대부분이다. 본 처리에서는 철기시대 유 물인 창원 다호리 출토 칠기와 초본류를 밀납, 레이온지를 사용하여 배접기법을 응용한 보존처리하였다. 그 결과 토양이 고착된 유기물에서 토양을 제거하고 칠과 초본류만을 보존처리하는 것이 가능하였다. 주제어: 다호리, 초본류, 칠기, 밀납, 보존처리. Abstract Wooden object lacquerware and grass made object excavated were discovered in water. The object can be dry gradually for a long time when it is not kept at water evaporation. Wooden area of wet lacquerware wet organic materials mmersed kept lacquer only on the exterior after being decayed, and most of grass made object were adhered to the earth. In this study, the author preserved lacquerware and grass made equipment at Dahori Changwon that were relics in the Iron Age by using bees wax, rayon pper and layering technique. And, the author could remove ware from the earth to conserve lacquer and grass made object. Keywords: Daho-ri, grass made object, lacquerware, beeswax, conservation. (Received 9 October 2011, Accepted 26 November 2011). I. 서. 론. 다호리 유적은 경상남도 창원시(구 지명: 의창군) 동 면 다호리 232번지 일대에 위치하고 있는 철기시대의 유적으로 다양한 칠기가 발견되었다[1]. 대부분의 출토 칠기는 매장환경에서 수침상태로 발굴되는데, 수침상태 그대로 보관하지 않는 경우 장기간 보관과정에서 수분 이 증발되어 건조된다. 출토 칠기는 목질부가 부후되어 빈 공간에 미립토가 채워진 상태로 흙과 뒤섞여 유물이 변형된 상태로 발굴되는데 대기 중에 노출되면서 더욱 취약한 상태가 된다. 이러한 유물은 복원 및 보존처리 *Corresponding author : Soochul Kim Tel : 82-2-2077-9430, E-mail : [email protected]. 를 하는데 있어 큰 어려움이 따른다. 현재 국립중앙박물관에서는 출토되어 건조상태로 있 는 칠기 중 목질부가 모두 소실된 유물은 칠막만 남아 있는 경우, HPC(hydroxypropyl cellulose)용액과 토양에 고착된 칠의 경우, 이소시아네이트계 수지인 PSNY6[Penetrote Synthetic None Yellow 수화공(壽化工) KK 제(劑)]을 사용하여 보존처리하고 있다. HPC는 수용성 과 유기용해성을 갖는 고분자 재료로서 물에 쉽게 용해 되어 제조 및 취급이 용이하며, 칠도막에 도포시 광택 이 없다는 특성이 있다. 그러나 용해되는 포화농도는 약 4%정도로 표면의 강화처리에는 용이하나 칠의 형태를 유 지하기에는 강도가 낮으며, 건조시 수축되기 때문에 사용 에 유의하여야 한다. PSNY-6는 주로 토양경화제로 사용 되는데 약한 칠도막을 토양에 고착시키는데는 용이하나. 89 https://doi.org/10.22790/conservation.2011.12.0089.

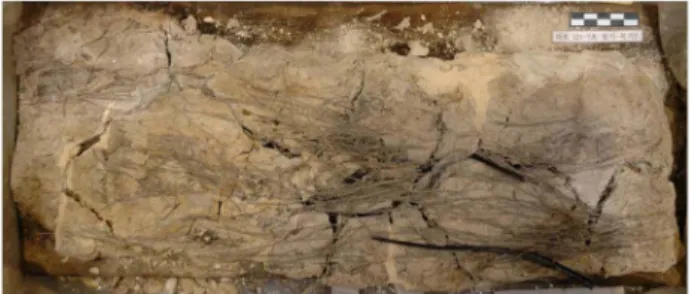

(2) 박물관 보존과학 제 12집 (2011). 인체에 유해하고 광택이 발생하며 가역성이 없다[2]. 본 연구에서는 위 재료 중 토양경화제인 PSNY-6를 사용하였을 때의 문제점을 해결하고자 다호리 출토 유 물을 대상으로 밀납과 배접기법을 응용하여 보존처리하 는 방법을 제시하고자 한다.. II. 보존처리 대상 및 처리 전 상태 1. 요갱내 바구니 (다호 044-15호) 요갱내 바구니는 초본류를 사용하여 격자형태로 제작 된 바구니로 추정되며, 소지인 초본류는 부후되어 거의 남아있지 않고 표면의 칠만 남아있다. 처리 전 유물의 상태는 토양에 칠이 고착되어 있고 표면에는 토양과 이 물질이 덮여 있으며 많은 균열과 갈라짐이 관찰된다 (Figure 1).. III. 보존처리과정 1. 요갱내 바구니(다호 044-15호) 유물 전면에 지지력이 없는 칠의 강도를 보강해주기 위 해 밀납과 거즈를 몇 겹 더하여 고루 도포한다(Figure 3). 전면에 밀납을 도포하여 유물을 완전히 고정시킨 다음 후 면에 건식 또는 습식으로 칠에 고착되어 있는 흙을 모두 제거하여 칠만을 남겼다(Figure 4). 흙이 제거된 칠 후면 에 레이온지를 Polyvinyl Acetate계인 Caparol-binder Emulsion으로 접착하여 밀납 제거 후에도 유물을 지 지시켜 줄 수 있도록 레이온지를 칠 후면에 배접하였다. Figure 3. Bees wax reinforced on the front side.. Figure 1. Basket before treatment.. 2. 칠기-목기 (다호 121호) 칠기-목기는 토양과 뒤섞여 변형된 형태로 초본류와 테두리로 보이는 목질이 남아있다. 일부 남아있는 토양 의 초본류 흔적으로 보아 본래는 일정한 간격과 방향으 로 나열되어있던 발로 판단된다. 초본류의 두께는 0.8~1.1 mm로 매우 가늘며 표면에는 옻칠이 되어 있고 열화되어 매우 취약한 상태이다(Figure 2).. Figure 2. Lacquerware - wooden ware (Daho No.121) before treatment. 90. Figure 4. Removal of earth from rear side.. Figure 5. Caparol layering (Baejeob) on the rear side..

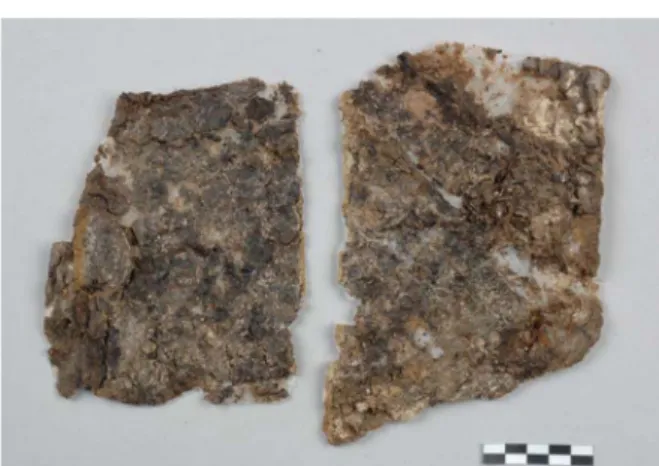

(3) 창원 다호리 출토 칠기와 초본류의 보존처리. (Figure 5). 접착제가 충분히 건조되면 전면에 보강한 밀납 을 가열하여 거즈와 함께 제거하는데 이 과정에서 밀납이 자연스럽게 칠에 침투하여 고화된다(Figure 6, 7). 표면에 흡습지(kimwipes)를 이용하여 여분의 밀납을 최대한 흡 습하였다(Figure 8). 그 결과 Figure 9과 같이 보존처리를 완료하였다.. Figure 6. Removal of bees wax.. 2. 칠기-목기(다호 121호) 먼저 초본류를 고정시켜줄 밀납판을 제작하였는데, 열 판 위에 알루미늄 호일을 깔고 밀납을 녹인 후 거즈를 더 하여 강도를 높여주었다(Figure 11). 제작하는 판의 크기 에 따라 이 과정을 여러번 거쳐 판의 두께를 조절한다. 유물의 초본류를 습식 세척하여 미리 제작해둔 밀납판에 고착시켜 주는데 세척은 거즈판 위에서 이루어져 초본류. Figure 7. Removal of gauze from the front.. Figure 10. Wet cleaning of grass made equipment.. Figure 8. Absorption of remaining liquid.. Figure 11. Production of bees wax plate.. Figure 9. Basket after treatment.. Figure 12. Layering of grass made equipment on bees wax plate. 91.

(4) 박물관 보존과학 제 12집 (2011). Figure 13. Fastening by heating.. Figure 14. Lacquerware - wooden ware (Daho No.121) after treatment.. 를 지지하고 소실되는 것을 예방하였다(Figure 10, 12). 세 척 후 자연건조 시켰으며 토양에 남아있는 흔적을 토대 로 배열 후 인두 등으로 가열하여 판에 고착시켜 원형에 가깝게 복원하였다(Figure 13). 그 결과 Figure 14와 같 이 보존처리를 완료하였다.. III. 결. 론. 출토칠기는 발굴되어 대기 중에 노출되면서 수분증발 로 인하여 수축, 말림, 갈라짐 현상이 나타나기 때문에 보존처리시 칠도막을 지지할 수 있는 지지체가 필요하 다. 지지체는 주로 한지, 밀착필름, 알루미늄 호일 등이 사용되나 본 보존처리에서는 합성섬유를 물에 분산하여 초지기로 종이화한 합성섬유지인 레이온지(9g/m2)를 이 용하였다. 레이온지는 유기물인 한지를 사용하였을 때 일어날 수 있는 미생물 서식의 위험이 낮고, 유연성을 가지고 있어 한지의 대체 재료로 사용되고 있다. 보존처리과정으로는 칠도막을 밀납과 거즈로 전면을 보강하고 후면의 흙을 제거하고, 레이온지를 접착시켜 주어 칠도막을 배접하는 형태로 이루어졌다. 레이온지 가 후면에서 칠도막을 지지해주고, 전면의 밀납과 거즈 를 가열하여 제거하는 과정에서 밀납이 칠에 침투해 고 화되어 강화되었다. 본 처리에 사용한 밀납은 Pure white bees wax(Miki chemical ind. Made in Japan)로 동물 92. 계 왁스이다. 밀납은 62~65oC에서 점성이 낮은 액체가 되며 탄화수소, 알코올, 유리왁스산, 지방산, 히드록시산 등으로 조성되어 있다. 또한 알콜에 조금 녹고, 클로로 포름, 에테르에는 완전히 용해되는 가역성이 있으며, 유 지, 왁스 및 수지류와는 상용성(相容性)이 있다[3]. 보존 처리 이용 시 침투력이 좋고 습기에 강하여 수축이나 말림현상이 일어날 수 있는 칠기 또는 초본류의 보존처 리에 유용하다. 또한 국립문화재연구소에서 실시한 1차 (1999년), 2차(2003년) 조선왕조실록 밀납본의 산성도, 백색도 및 함수율을 측정한 결과 차이가 거의 없어 항 온항습이 조절되어 보관될 경우 안정한 상태임을 확인 한 바 있다[4]. 위의 제시한 보존처리는 서화나 유화에서 유물 또는 작품의 상태가 취약한 경우 보강해주는 배접기법을 응 용한 것으로 일반적으로 행하여지고 있는 보존처리 방 법 중 하나이다. 현재 칠기나 초본류에 대한 연구는 다 른 분야에 비해 미흡하기 때문에 체계적인 연구와 실험 을 진행하여 보완된다면 출토 칠기나 초본류의 새로운 보존처리 방법이 될 것으로 사료된다.. 참고문헌 1. 이건무, 이영훈, 윤광진, 신대곤, 의창 다호리유적 발굴진 전보고 (I), 고고학지 1, p23-25, (1989). 2. 김수철, 조석민, 다호리 출토 건조상태 칠기의 보존, 박 물관 보존과학, 11, p43-48, (2010). 3. 왁스의 성질과 응용, 도서출판 동화기술, p33-41, (2008). 4. 정소영외 4명, 조선왕조실록 밀납본의 보존상태 조사, 보 존과학연구 25, p119-132, (2004)..

(5)
