방송시스템 트리분석을 통한 국산 방송장비 활용실태 조사와
동향 연구
서인호*, 최성진*, 박성규**
A reach of the domestic production broadcasting equipment actual
condition of usage investigation and trend through the broadcasting
system tree analysis
In-Ho Seo*, Seong-Jin Choi*, Seung-Kyu Park**
요 약 방송 서비스 환경과 콘텐츠 제작 환경은 첨단 기술의 적용과 다양한 서비스 제공을 위해 점차 서버와 네트워크 기반의 복잡한 장비 구성으로 변화하고 있다. 방송 환경의 발전에 의해 방송장비 시장도 빠르게 팽창하고 있다. 그러나 국산 방송장비 산업은 단품 위주 의 개발과 판매로 인해 수요처의 요구 충족과 시장 경쟁력에서 한계를 보이고 있는 실정이다. 본 연구는 방송시스템을 방송기술인, 학계, 산업계 전문가들의 의견을 모아 방송서비스와 방송프로세스 및 제작기능별 시스템을 트리구조로 분류하고 국산장비의 사용실 태를 조사하였다. 조사 결과에 의해 방송시스템 트리 구성에서 2개 이상의 국산장비가 결합하여 시너지 효과가 나올 수 있는 국산 장비 연결형 융합시스템 모델을 발굴하고 국산화 추진을 제안하는데 목적이 있다.
Key Words : 국산방송장비, domestic production ; broadcasting equipment ; package model ; 장비 연결형 융합시스템 ABSTRACT
The broadcast service environment is changed to the complicated equipment configuration of the server and network-based for the advanced technology application and various service providings. The broadcasting market is growing rapidly by the development of broadcasting environment. But as to the domestic production broadcasting equipment industry, the satisfaction of request of the consumer and market competitive power is showing the limit due to the development of the single focused on goods and sale. This research gathered the opinion of the broadcasting technology experts and investigated the reality of usage of the domestic device in the broadcasting system. And according to the investigation result we discovers the hybrid system model that synergy can come out in which the domestic device more than 2 combines out and there is the purpose.
*동서울대학교 디지털방송콘텐츠과 방송실무연구실 ([email protected]) , 주저자 : 서인호 *서울과학기술대학교 IT정책대학운 방송통신정책연구실 ( [email protected] ) : 최성진 **동아방송예술대학교 방송기술계열 창의실습지원센터 ( [email protected] ), 교신저자 : 박성규 ※ 이 논문은 2016년 KEA(한국전자정보통신산업진흥회) 지원 사업으로 (사)미래방송연구회와 공동 실행하였음 .접수일자 : 2017년 11월 30일, 수정완료일자 : 2017년 12월 12일, 최종게재확정일자 : 2017년 12월 13일
I. 서 론
2017년 5월 31일 정부는 지상파방송의 UHDTV 방송을 허가함으로써 국내 방송환경은 케이블TV, 위성TV, IPTV를 비롯하여 지상파TV까지 모든 방송 매체가 UHDTV방송 상 용화 시대를 열어가는 세계 최초의 국가가 되었다. 그동안 국내 방송장비 산업은 2000년 디지털 전환 시작을 새로운 도 약의 기회로 삼아 전환점을 모색하고 국산장비의 개발과 세 계시장 진출에 많은 노력을 기해왔다. 그러나 제조업체의 영 세성과 기술개발 인력 부족 및 방송사의 구매 회피 등의 이 유로 신기술 개발이 지연되고 있다. 반면에 외국의 유명 기 업들은 제품군 계열화와 솔루션의 다양한 모델 라인업을 통 해 중소업체의 시계시장 진입장벽을 높이고 있다. 방송 서비스 환경은 지상파방송과 위성TV, 케이블TV, IPTV 등 다양한 매체를 통하여 이용자를 대상으로 UHDTV 방송 등 폭 넓은 뉴미디어 서비스가 실시되고 있고 있다. 방송사 내부의 방송 콘텐츠 제작과 송출 시스템도 빠르게 진화 하고 있는 디지털기술과 시청자의 다양한 서비스 요구에 부 응하여 점차 단순한 제품 연결형 시스템에서 진화하여 토털 솔루션 개념의 상호 기술 연결형이면서 서버와 네트워크 기 반의 복잡한 시스템 구성으로 변화되고 있다. 그럼에도 불구 하고 국내 방송장비 산업은 주로 단품 위주의 제품 개발과 판매에 의존하고 있고, 낮은 신뢰도와 인지도로 인해 방송사 와 이용자의 요구를 충족시키지 못하고 새로운 시장 진입 시 도와 뚜렷한 시장 확보 전략을 갖추지 못하고 있어 세계시장 경쟁력에서 한계를 보이고 있다. 국내의 디지털통신 환경과 방송기술 환경은 세계의 많은 나라가 부러워할 정도로 매우 빠르게 변화하고 다양한 서비 스 환경을 구축해 나가고 있다. 콘텐츠 환경 역시 한류 콘텐 츠의 약진으로 여러 나라에서 우리의 콘텐츠를 선호하고 이 용자의 호응을 얻고 있다. 2012년 지상파방송의 디지털전환 종료에 이어서 또다시 2017년 UHDTV방송 상용화 경쟁시 대를 맞이함으로써 새로운 방송시장에서 국산 방송장비의 경쟁력을 갖추어 나갈 수 있기를 기대하고 있다. 세계시장에 서 국산 방송장비의 경쟁력을 갖추자면 먼저 UHDTV방송 후발국가 및 방송환경 저개발 국가를 상대로 시장을 선점할 수 있는 국산 방송장비 산업 육성 전략이 요구되고 있다. 국 산 방송장비 산업은 세계적으로 앞서가고 있는 국산 디스플 레이 기술의 경쟁력과 국산 디지털 무선통신기기의 우수성 을 기반으로 디지털 전송장비와 방송장비 신기술 개발을 비 롯하여 서로의 장비를 연결시킨 토털 솔루션 개념의 장비 연 결형 융합시스템 모델의 발굴과 개발이 요구되고 토털 브랜 드 육성 전략이 필요하다. 본 연구에서는 방송사에서 운영 중인 콘텐츠 제작 프로세 스와 콘텐츠 전송 프로세스 서버 기반 콘텐츠 저장과 편집 프로세스 등 기능별 방송시스템 구성에서 국산 방송장비의 활용 현황을 조사하고 분석해 봄으로써, 각각의 프로세스 중 기능별로 유사한 장비가 2개 이상 모여 하나의 기능으로 통 합할 수 있는 장비 연결형 융합시스템의 발굴과 국산 방송장 비 활성화를 위한 방안을 찾는데 목적을 두고 있다. 유의미 한 조사와 분석을 위해 방송기술인과 학계 및 산업체의 방송 장비 전문가들에게 조사와 분석을 위한 협력과 의견을 의뢰 했고, 각각의 기능별 프로세스의 시스템 도면 작성과 확인 및 장비 연결형 시스템의 발굴과 모델 선택의 타당성에 대한 의견 제시와 수렴을 요청했다. 여기서 방송시스템 트리 구조란 TV와 Radio 및 DMB 등 방송 서비스별 전송 프로세스와 제작과 송출 및 편집과 중계 와 송신, 조명 등 기능별 프로세스의 구분을 의미한다. 방송 기술인과 방송장비 전문가들에 의해 각 프로세스별로 블록 도면을 그리고 현재 사용되고 있는 국산 장비를 구분하여 표 시함으로써 국산 방송장비 활용 실태를 조사하고, 장비 연결 형 결합상품 개발과 발굴에 대한 의견을 제시하고 있다. 또 장비 연결형 결합상품은 두 가지 이상의 장비나 시스템이 모 여 하나의 기능으로 역할을 할 수 있는 상품 패키지를 의미 하며, 국산 장비의 결합을 통해 서로 시너지 효과를 낼 수 있 는 상품의 결합을 찾는데 목적을 두고 있다.
Ⅱ. 국산 방송장비 활용 조사와 분석 방안
1. 방송장비 시장 동향과 실태
국내 방송장비 산업은 2000년 지상파방송 디지털전환 추 진 시작과 2012년 디지털전환 마무리 사업이 이루어지는 동 안 위성TV의 완성과 DMB 모바일TV 방송과 IPTV의 탄생 을 비롯하여 2017년 지상파 UHDTV방송 허가에 의해 케이 블TV, 위성TV, IPTV 등 모든 방송매체의 UHDTV방송 상 용화 돌입 등으로 인해 미디어의 성장과 확대와 더불어 방송 장비 시장도 급속히 팽창하였다. 4K-UHD 방송 서비스는 정부에서 UHD 서비스 제공과 방송장비 국산화 추진 계획의 일환으로 UHDTV방송 산업 을 국가 전략 사업으로 정하고, UHDTV 방송 허가 후 속도 감을 갖고 뉴미디어 산업의 발전을 유도하고 있다. 그러나 4K-UHD방송과 뉴미디어 시대에 국산 방송장비의 개발은 영상압축 엔코더와 디코더 및 4K-UHD 방송용 모니터를 제 외하고 제작 장비의 주류를 이루는 4K-카메라와 스위쳐를 비롯하여 라우터와 편집 소프트웨어 등 콘텐츠 제작의 기본 적인 장비들에 대한 개발은 늦어지고 있다. 방송장비 시장의 팽창과 더불어 해외의 유명 방송장비 기업들은 저가격 정책 과 고품질 장비의 기능별 다양한 라인업 구성으로 장비 선택 의 폭을 넓히고 제품군 계열화를 통해 후발업체들의 세계시 장 진출의 진입장벽을 두텁게 쌓아올리고 있다. 반면에 국내 방송장비 산업의 경우 새로운 제품 개발의 시기가 늦어지고 주로 단품 위주의 개발과 판매에 의존하고 있으므로 이용자 와 수요처의 요구와 기대를 충족시키지 한계점을 드러내고 있어 국내 및 국제 시장 진출에서 경쟁력을 갖추는데 어려움 을 겪고 있다. 방송이란 전기적 신호와 기술을 기반으로 하는 종합예술 이라는 방송의 특징과 방송서비스가 주로 사람의 눈과 귀를 통해 느껴지는 영상과 음향 서비스이므로 순간의 단락이나 장비의 왜곡과 고장에도 즉각적으로 반응하여 쉽게 고장을 판단할 수 있는 것이 특징이기 때문에 방송사업자와 방송제 작자 및 방송기술인들은 고품질이면서 신뢰도가 높은 장비 에 대한 선호도가 강한 이유가 된다. 그 외에도 방송시장은 시청자의 다양한 서비스를 제공하기를 바라는 요구와 품질 에 대한 기대에 대한 욕구를 만족시키기 위해 방송장비는 새 로운 기능과 고품질의 장비 활용을 통한 시장 경쟁 우위를 선점하려는 경향이 뚜렷이 나타나고 있다. 국산 방송장비 산업을 활성화시키기 위해서는 동일회사 제품이나 서로 다른 기업의 장비를 서로 연결하여 토털 솔루 션 개념의 장비 연결형 시스템을 발굴하여 목적에 맞는 결합상품으로 경쟁력을 키우고 세계시장 진출과 방송 산업 저개 발 국가 진입의 열쇠로 발전시켜 나가는 전략이 필요하다.
2. 조사 방향
본 연구는 TV와 Radio 및 DMB와 UHDTV 방송 등 서비 스별 시스템의 제작과 송출, 편집, 중계, 송신, 조명 등 프로 세스별 트리구조의 시스템에 대한 블록도면을 그리고 블록 도면 분석을 통해 국산 장비의 활용 실태를 분석함으로써 장 비 연결과 기능 융합을 통해 장비 연결형 융합장비 개발과 활용 가능성을 파악해 보고자 한다. 국산 방송장비 산업의 활성화를 위해서는 단품 위주의 제품 개발과 판매에서 벗어 나 특정한 제작 환경이나 서비스 환경을 제공할 수 있는 토 털 솔루션 개념의 융합제품의 개발과 활용이 요구된다. 과거 테잎 방식의 방송용 VTR은 복잡하고 수많은 톱니와 스프링 및 정교한 헤드 등 중요부품의 개발과 지속적인 부품 공급이 요구되고 높은 신뢰도의 제품 판매가 필요했다. 그러 나 최근 컴퓨터와 서버를 이용한 영상편집과 저장과 전송 시 스템에서는 소프트웨어의 중요성과 그래픽 카드와 라우터의 역할이 강하게 나타나는 특징을 보여주고 있다. 국내의 높은 IT기술과 디지털 무선전송 기술을 활용하면 저장과 편집 및 분배와 전송 등 국산 장비 간 융합형 시스템을 개발하고 새 로운 방송시스템 구성을 위한 솔루션 방법을 제시하는데 우 리도 높은 가능성을 가지고 있다고 본다. 그러므로 본 연구 에서는 국산 방송장비 간 연결과 시스템 구성을 통해 국산 장비의 기술 연결형 융합장비 모델을 개발하고 각각의 프로 세스별 트리구조 분석을 통해 국산 장비 활성화 방안을 모색 하고 있다.3. 조사 및 분석 방법
■ 방송 서비스와 방송 기능별 프로세스와 방송장비 구성 과 국산 방송장비 사용 실태 파악을 위해 방송 제작과 송출 현업 방송기술인과 방송관련 학계 교수 및 산업 체 방송장비 전문가들로 구성된 20명 규모의 조사 분 석 연구반을 조직하였다. ■ 유의미한 조사와 분석을 위해 현업 방송기술인과 산업 체 방송장비 전문가들에게 의뢰하여 방송 서비스 및 기능별 프로세스와 관련된 방송시스템 블록도면을 작 성하고, 국산 방송장비 활용에 대한 의견을 수렴하였 다. ■ 방송시스템 트리구조 분석을 위해 방송 서비스와 시스 템 기능에 따라 작성된 블록도면 위에 전문가들의 판 단에 의해 현재 국산장비가 사용되고 있는 부분이나 국산화가 가능한 부분에 특별한 표시를 요구하였으며, 향후 서로 기능이 융합되거나 네트워크로 묶여 시너지 효과를 낼 수 있는 국산장비의 연결형 융합시스템에 대한 의견을 제시하도록 하였다. ■ 각각의 매체별 서비스 시스템에서 송신 부분을 제외하 면, 나머지 기능별 프로세스 대부분은 동일하므로 조 사 대상은 지상파방송과 KBS의 시스템을 중심으로 조 사하기로 하였다.4. 연구 모델
그림 1. 작성과 국산제품 표시에 의한 조사 분석 모델 Fig 1. A research model about the Service and Process■ 방송시스템 트리 구조를 통한 조사 분석 모델 구성 Ÿ 서비스별, 프로세스별, 기능별 시스템 트리 구조 작성 Ÿ 시스템 블록도면에서 국산장비 표시 Ÿ 시스템 도면에서 장비연결형 융합 가능 장비 조사 분석 Ÿ 장비 연결형 융합장비 모델 표시 Ÿ 장비 연결형 융합장비 모델 의견 계시 ■ 시스템별 조사 대상 Ÿ 매체별 : 지상파방송, 케이블TV, 위성TV, IPTV 등 Ÿ 서비스별 : 종합편성채널, 뉴스전문채널, 홈쇼핑채널 등 Ÿ 프로세스별 : 제작, 편집, 중계, 네트워크, 송출, 송신 등 Ÿ 기능별 : 촬영, 수음, 스위칭, 믹스, 녹화, 생방송, 전송 등 Ÿ 장비별 : 소스, 증폭, 분배, 모니터, 스위칭, 믹스, 전송 등
III. 방송시스템 트리분석을 통한 국산장비
활용실태 조사
1. 제작 프로세스 트리
가. Studio 영상 시스템 먼저 스튜디오에서 제작할 프로그램의 목적과 품질 결정 에 대한 목표를 세우고 시스템 구축 방향을 설정한다. 최근 의 스튜디오 장비는 최종 품질의 목표에 따라 스튜디오 내부 에서 흐르는 오디오와 비디오 신호의 규격도 변경할 수 있어 유연성 있는 운용이 가능하기 때문이다. 디지털 기술이 발달 하게 됨에 따라 장비 내부의 메뉴 선정만으로 신호규격을 자 유롭게 선택할 수 있고 시스템 설계 목적에 따라 동일한 장 비일지라도 규격을 재설정할 수 있는 장비가 늘어나고 있다. UHDTV 스튜디오로 설계가 이루어진 곳도 장비 설정에 의해 HD스튜디오로 사용할 수 있다. 이 때 UHD 영상을 전 송하기 위해 12G-SDI 규격으로 셋팅 되었던 영상장비들을HD-SDI 규격으로 재설정 할 수 있다면 HD 스튜디오로 사 용이 가능해진다. 그러나 HD-SDI 신호의 전송거리에 비해 4K-UHD 영상 신호의 전송거리는 현격하게 줄어들기 때문 에 각종 규격별 전송거리에 대한 정보가 필요하다. 또 동일 한 규격의 신호일지라도 케이블의 종류와 굵기에 따라 달라 진다. 통상 아날로그와 SD영상의 경우 300~500m까지 전송 되던 신호도, HD-SDI 신호의 경우에는 100m 정도 전송되 고, 4K-UHD 영상일 경우에는 약 50m 정도의 거리로 줄어 들게 되므로 주의가 필요하다.
나. Studio Video System의 국산장비 이용실태

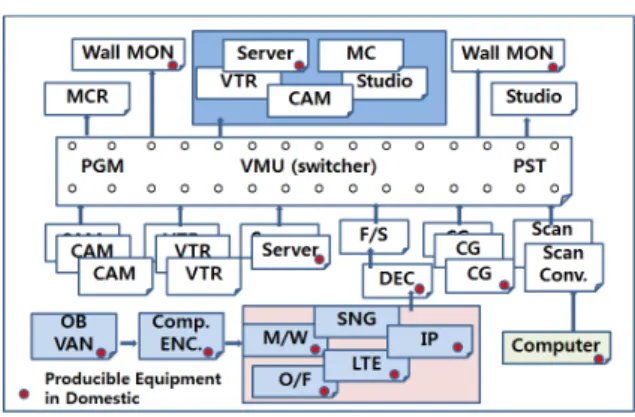

그림 2. 국산화 가능 장비 표시 스튜디오 영상시스템 블록 도면
Fig 2. Marked the producible Equipment in domestic on the block diagram of the TV sudio video system ■ 스튜디오 영상시스템에서 어느 정도 국산 방송장비가 사용되는지 알아보기 위해 스튜디오 영상 시스템 블록 도면 위에 작은 표시(●)를 하였다. ■ 블록 도면 위에 국산장비 표시(●)는 20명의 조사자에 의해 표시되고 검증되었다.
스튜디오 영상 시스템에서 스위쳐(VMU : Video Mixing Units)의 입력 소스로 카메라와 VTR 및 Server, F/S, CG, Scan Converter 등이 있을 수 있다. 영상 입력 소스 중 카메 라와 VTR의 경우는 아직 국산장비 개발이 이루어지지 않았 으나 Server, CG(Character Generator) 등의 영상 장비는 IT 강국이면서 컴퓨터 강국의 국내 기술을 동원한다면, 충분히 국내 개발과 생산이 가능하다고 볼 수 있다. 특히 Monitor 부분에서는 국내 디스플레이의 높은 품질과 생산 기술력을 이용하여 방송용 모니터에서도 경쟁력을 갖고 세계시장에 진출 중이다. 그러나 국산 방송용 모니터는 최근 중국에 기 업을 양도하면서 더 이상 국산 제품이라고 말하기가 곤란하다. 녹화 장비 분야는 그동안 Tape를 사용하던 VTR과 VCR 은 매우 정교한 기계공학과 모터 컨트롤 및 헤드 제조 기술 등 정교하고 신뢰도가 높은 기술력이 필요하므로 국산화가 어려웠다. 그러나 최근에는 메모리를 바탕으로 하는 컴퓨터 와 서버를 이용하기 시작하면서 우리도 녹화기의 국산화 추 진이 가능하게 되었다. 실제 몇몇 방송국에서는 자체 개발한 eVCR을 사용하여 방송을 하고 있다. 또 국산 메모리를 이용 한 SSD VTR도 사용되고 있다. 그 외에도 방범용 CCTV 혹 은 산업용 녹화기는 대부분 컴퓨터를 이용한 저장과 재생 장 치에 국산 녹화장치를 사용하고 있으므로 가장 많이 국산화 가 이루어진 제품이라고 말 할 수 있다. 그 외에도 USB와 SD 카드만 넣어도 충분히 영상이 저장되고 재생이 가능하므 로 학교나 일반인들은 번거로운 테잎과 SSD 카드 형태에서 벗어나 USB와 SD카드를 사용하는 컴퓨터를 녹화장치 활용 으로 대신하는 추세이다. 방송 장비 중 카메라와 방송용 카메라 렌즈 부분의 국산 화가 가장 어려운 분야라고 말 할 수 있다. 방송용 카메라의 경우 과거 88올림픽 때 국내 대기업에서 개발을 시도한 적은 있으나 지금은 그나마도 개발이 중단된 상태이다. 렌즈 부분 은 국내에서도 스틸 카메라용 렌즈를 생산하기도 하지만 방 송카메라 전용 렌즈는 개발이 이루어지지 않았다. 그러나 최 근에는 DSLR 카메라도 4K-UHD 영상 촬영까지 폭 넓게 사 용이 되고 있고, 특히 최근 휴대폰 기술의 발전에 힘입어 개 인들은 휴대폰으로도 동영상 촬영에 활용하고 있어 국산 렌 즈의 도움과 활약은 더욱 더 성장할 것으로 예상할 수 있다. 문자발생기(CG : Character Generator) 역시 국산 개발이 잘 이루어진 제품 중 하나가 된다. CG는 컴퓨터 기술도 중요 하지만 우리의 문자 폰트와 다양한 그래픽 기술에 의한 효과 개발도 중요하다. CG에 사용되는 폰트는 대부분 사용 특허 가 걸려있다. UHD 방송에 사용되는 문자 발생기도 있으나 현재는 대부분의 UHD방송에서 HD급 CG 출력을 UHD로 UP Convert 하여 사용하고 있다. CG 및 eVCR 제품에는 그래픽 카드와 캡쳐 카드가 사용 되고 있다. 국산 CG 및 eVCR 제품이 활성화되고 있지만 정 작 그래픽카드 자체는 외국산 카드에 의존하고 있는 실정이 다. 향후 방송장비 국산화와 영상처리장치의 개발을 위해서 는 국내 IT기술을 동원하고 영상 전문가들의 노력으로 국산 그래픽 카드가 개발될 필요가 있다고 본다. 영상 스위쳐는 영상처리 장치에서 매우 중요한 위치를 차 지하고 있다. 그러나 일부 기업과 방송사에서 국산 방송용 스위쳐를 개발하고자 노력하였으나 최근 UHDTV방송이 시 작되면서 12G-SDI 영상신호 전달 기술 확보가 관건이 되어 국산화 개발이 늦어지고 있다. 아울러 스위쳐는 신뢰도와 영 상 품질 및 효과 기능이 탁월해야 시장 진입이 가능할 것이 므로 상당한 시간과 노력이 필요하다. 그럼에도 불구하고 최 근 외국기업들의 초저가격 정책에 의해 국산 제품이 개발된 다고 할지라도 시장 진입은 매우 어려운 상황이다. UHD 영상을 비롯하여 디지털 영상의 압축 Encoder와 Decoder 개발에 UHDTV방송 조기 도입 및 국내 기업과 국 책 연구소의 노력이 크게 작용하여 국산화가 빠르게 이루어 진 분야라고 말할 수 있다. 최근 HEVC를 비롯하여 디지털 영상의 고효율 압축과 복원 기술은 UHD방송은 물론이고
HD방송의 다채널 서비스와 DMB방송의 고화질 방송으로 진화뿐만 아니라 인터넷 전송과 서버 저장을 비롯하여 중계 송출 및 유료방송의 서비스에도 도움이 될 것이므로 많은 기 업이 기술 확보에 전념하는 이유가 있다고 본다. 본 연구에 참여하고 있는 전문가들의 의견 역시 “카메라 와 스위쳐를 제외하고 대부분의 스튜디오 장비를 국내에서 생산 가능성은 있지만 현재 저가격 정책으로 진입장벽을 높 이고 있는 해외 유명 기업의 전략으로 인해 단품 위주의 국 내 방송장비 산업으로는 성공하기 어려운 실정인 것이 사실 이다. 그러나 세계적으로 앞서가고 있는 우리의 컴퓨터 산업 과 통신기술을 기반으로 하는 방송장비의 경우 우리도 경쟁 력을 갖출 수 있기 때문에 장비 간 앞서가는 기능 연결로 융 합시스템을 구현한다면 국산장비 활성화와 UHDTV 후발국 가와 방송환경 저개발 국가 등의 시장 진입에 도움이 될 것 으로 전망한다.”는 의견을 제시하였다. 다. 스튜디오 카메라 시스템 모델 선정 스튜디오 카메라 시스템은 대부분 EFP(Electronic Field Production)카메라를 사용하고 있으며, 스튜디오 구조가 스 튜디오 내부와 부조정실 사이에 차단벽과 유리창으로 분리 되어 있으므로 스튜디오 안쪽에서 카메라 감독의 앵글과 포 커스 조정 역할과 부조정실에서 영상감독의 조리개 조정과 컬러보정 역할로 서로 분리된 작업이 이루어지며, 최종단계 에서 기술감독이 스위쳐를 통해 여러 대의 카메라 영상 중 필요한 샷을 번갈아 선택함으로써 PGM(프로그램) 신호가 되어 방송으로 송출된다. 또 필요에 따라 MC가 원고를 읽을 때 카메라렌즈를 보면서 읽을 수 있도록 프럼프터 장치를 카 메라렌즈 앞에 부착하여 원고 컨닝을 돕기도 한다. 그림 3. EFP 카메라 시스템 구조 Fig 3. EFP camera system

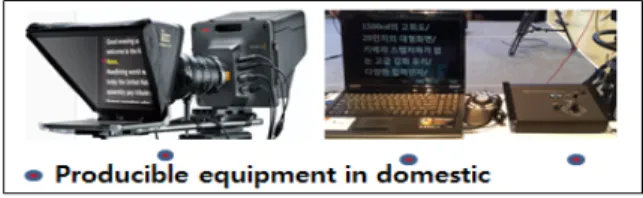

그림 3에서 보여주듯 스튜디오에서 사용하는 카메라는 카 메라 본체 하나로 모든 기능과 역할을 다하는 것이 아니고 여러 사람의 분업으로 여러 대의 카메라 사용에도 불구하고 동일한 화질과 색상 조정이 가능하도록 만들어짐으로써 가 격이 매우 비싼 단점이 있다. 최근 1인 방송이 많이 이루어지고 있어 1인 컨트롤 스튜 디오 시스템이 요구되고 있고, 야외 제작에서도 다수의 카메 라로 촬영할 수 있는 간이형 중계나 제작 시스템을 만들고자 할 때 비싼 EFP카메라 대신 ENG(Electronic News Gathering) 카메라를 사용하여 휴대 촬영에도 사용하고 멀티 카메라 제 작에도 사용할 수 있도록 카메라 헤드 리모트 컨트롤과 화면 밝기와 색상 조정 등 조정을 자유롭게 도와줄 수 있는 솔루 션이 요구되고 있다. 라. 카메라와 프럼프터 리모트 컨트롤 융합장비 선정 1인 미디어 시대에는 혼자서 MC자리에 앉아 원고도 스크 롤해가며 읽어야 하고, 카메라 앵글과 밝기 및 색상 보정도 MC가 스스로 컨트롤 할 수 있는 시스템이 필요하게 된다. 그림 4는 카메라 렌즈 앞에 프럼프터를 달아서 MC의 원고 읽기를 도와주는 시스템과 카메라 헤드를 상하좌우로 원격 컨트롤 할 수 있는 시스템을 장비 연결형 융합시스템 모델로 보여주고 있다.
여기에 그림 3에서 보여주는 EFP카메라의 BS(Base Station) 과 RCP(Remote Control Panel)의 기능을 ENG 카메라에서 도 가능하도록 간이형 카메라 리모트 컨트롤 장비를 개발하 여 MC가 카메라 영상의 밝기와 색상 조정 등의 조작도 가능 하게 시스템을 구성한다면 완전한 1인 미디어 시스템을 만 들 수 있게 된다.
그림 4. 프럼프터와 원격 카메라 헤드 컨트롤 시스템 Fig 4. A remote control system of the prompter and
camera head 그림 3과 그림 4의 융합시스템 모델에 Tally 장치와 Talk back 장치까지 기능을 추가할 수 있다면 1인 미디어 시스템 뿐만 아니라 ENG 카메라를 EFP형태로 변형하여 간이형 중 계 시스템이나 현장 제작시스템 구성을 수월하게 만들 수 있 다고 본다. 방송 환경은 점차 4K-UHD 시대로 진화하고 있어 영상신 호의 전송거리가 문제가 된다. 점점 더 데이터 전송속도가 높아짐에 따라 신호의 전송거리는 짧아져 4K-UHD 카메라 영상의 경우 12G-SDI 신호를 전송해야 하므로 동축케이블 사용 시 약 50m정도의 전송도 보장하기 어려울 수 있다. 그 러므로 카메라 영상과 음향 신호 뿐 만 아니라 PGM 리턴 영 상과 PD Talk Back 및 Tally 신호 등 역방향 신호 전송이 가능한 광 전송장치의 활용이 요구된다. 본 연구의 전문가 의견에서 “카메라 헤드 컨트롤과 카메 라 RCP 외에도 프럼프터와 Tally/Intercom 시스템과 광전 송장치 등을 장비 연결형 융합시스템으로 국산화 시킨다면 국내 수요 창출과 방송환경 저개발 국가 및 세계시장 진출에 도움이 될 것”으로 예상하고 있다. “추천된 장비들은 카메라 를 제외하고 모두 국산화가 가능하거나 이미 국산 단품 장비 로 개발된 장비들이 많으므로 장비 연결형 융합시스템으로 가능성 있는 모델”로 조사 전문가들은 추천하였다.
2. 송출 서비스 트리
가. 지상파 DMB 송출 시스템
지상파 DMB의 전송시스템은 MPEG Audio Layer 2 기반 의 오디오 서비스 계통과 데이터 서비스 계통 등으로 구성된 Eureka-147 DAB 전송시스템에 MPEG-4(H.264) 기반의 비 디오 서비스 계통이 추가된 형태이다. 비디오 서비스 데이터 는 소스 코딩, MPEG-2 TS 다중화 그리고 채널 부호화 과정 을 거친 후 Eureka-147 DAB 시스템의 스트림 모드로 전송 되어 채널 부호화 과정을 추가로 거친다. 이후에는 주서비스 다중화기에서 오디오 서비스와 데이터 서비스 등과 다중화를 거치면서 전송프레임으로 변환되어 ETI(Ensemble Transport Interface) 신호 형태로 송신기에 전송된다. DMB 화질을 고품질 화면으로 업그레이드 시키려는 노력 은 여러 차례 시도되었다. Hybrid DMB 방법과 스마트 DMB 방법이 제시되었지만 크게 활성화 되지는 못했다. 최 근에 제안된 방법이 고화질 DMB방법으로 고효율 압축 기술 활용으로 DMB 화면의 고품질 구현 가능성을 보여주고 있다. Hybrid DMB 방법은 지상파 DMB 전송망과 더불어 3G, 4G 이동통신망과 Wi-Fi망 등을 통해 복수의 루트로 DMB 신호를 받아들여 화질을 높이는 방법으로 제안되었다. 이종 망 전송이기는 하지만 통신망으로 전송되는 데이터는 DMB 화질을 보완하는 데이터이므로 통신망 데이터만으로는 DMB 영상을 볼 수는 없다. 스마트 DMB 서비스도 기본 스트림은 DMB망으로 전송 하고, 화질개선 스트림을 통신망으로 전송하는 방법은 Hybrid DMB방법과 동일하다. 다만 SNS 커뮤니티 서비스 를 통해 생활정보와 VOD, 쇼핑, 광고 등 다양한 데이터 서비 스를 스마트 DMB 화면을 통해 쌍방향 서비스를 구현하는 융합형 DMB 서비스라고 말할 수 있다. 나. 고화질 DMB 송출 시스템 그림 5. 고화질 DMB 시스템 블록 도면
Fig 5. A block diagram of the high definition DMB system 고화질 DMB는 영상의 품질을 HD급 수준으로 크게 향상 시킨 DMB기술을 의미한다. 고화질 영상 전송을 위하여 기 존의 H.264 압축 코덱 대신 UHDTV방송에서 사용하는 HEVC 압축 기술을 이용함으로써 기존 DMB 영상보다 12배 화질 개선이 가능하게 되었다. 즉, 기존의 DMB 영상이 QVGA(320x240) 수준의 영상이었다면, 스마트 DMB에서는 VGA(640x480) 화질을 볼 수 있고, 고화질 DMB에서는 HD(1280x720) 영상을 보여주고 있다. 지상파 DMB 주조정실 시스템은 TV주조정실과 유사하 다. 주조정실은 송출의 종단부분이므로 장비들의 신뢰성과 안정성이 높아야 하므로 대부분 외국의 유명회사 제품을 사 용하고 있다. 그러나 DMB의 경우 HEVC Video Encoder와 BSAC Audio Encoder의 경우 국내기술로 생산이 가능하며, ETI(Eesemble Transport Interface) Multiplex 시스템도 국 산 제품이 있으므로 국산장비 활용이 가능하다.
조사 전문가들은 “HEVC Encoder, BSAC Encoder, ETI Multiplex를 국산 장비 연결형 융합시스템 모델로 묶을 경우 제품 활용과 시장개척에 도움이 될 것”으로 전망하였다.
조사 전문가에 의하면 “주조정실 프로그램 송출 운행을 위한 APC(Auromatic Program Control) 시스템의 경우 이미 국산화가 잘 되어있고, 자막기(CG : Character Generator) 와 송신기(DMB Transmitter)도 국산화 생산이 가능하므로 DMB의 경우 송출에서 송신까지 모두 국산장비 연결형 융합 시스템 모델로 매우 중요한 역할을 할 것으로 보여 진다.”고 하였다.
IV. 조사 결과와 결론
1. 조사 결과
가. 전문가 의견 요약 본 연구는 국산 방송장비를 2개 이상 연결하여 특정 목적 의 토털솔루션 개념으로 활용함으로써 국산 장비 활성화와 시장 확보 차원에서 시너지 효과를 낼 수 있는 특정 장비의 연결을 발굴하기 위한 기초 조사가 목적이다. 연구 목적을 위하여 방송시스템을 방송매체별, 방송서비스별, 방송프로세 스별, 제작기능별 시스템 등 방송과 관련된 시스템을 점차 좁은 범위에서 큰 범위로 방송시스템 트리구조를 만들어 조 사와 분석을 하고자 하였다. 유의미한 조사와 분석을 위해 방송기술 전문가, 학계, 산업체 방송장비 전문가 20명의 의견 을 들어 방송시스템 트리구조에 따른 단계별 시스템 도면을 그리고 그 중 가능성 있는 시스템에 대한 분석을 실시하였 다. 본 논문에서는 조사과정에서 가능성이 있는 분석 자료 중 3가지 시스템 모델만 제시하였다. 표 1은 선택된 3가지 국 산장비 연결형 융합시스템 모델에 대한 방송기술 전문가 의 견을 요약정리한 표이다.2. 결 론
본 연구는 국내 UHDTV방송의 상용화 실시에 의한 국내 방송장비 시장 수요 충족과 더불어 팽창하고 있는 세계 방송 장비 시장에서 국산 방송장비의 세계시장 진입에 가능성 있항 목 스튜디오 영상 시스템 장비 1인 미디어 카메라 시스템 고화질 DMB 송출 시스템 국산장비 연결형 융합모델로 제안하는 것
은? 국산화가 가능한 스튜디오 장비의 융합 ENG캠과 프럼프터의 원격조정장비의 융합 HEVC, BSAC, ETI 장비의융합 융합시스템 모델로 선정하는 이유는? 압축, 전송, 녹화, 모니터의 라인업 초저가 방송시스템1인방송 구성가능 고화질DMB 장비의 국산화 국산 장비로 시스템 구성이 가능한 것인 지? 압축,저장,전송,모니터 국산장비 이용가능 이미 국산 개발된 장비로 구성 DMB, UHD방송에 사용중장비 가격으로 경쟁력을 갖추고 있는 모델인 지? 국산 컴퓨터와 메모리 이용으 로 가능 외국기업이 손대는 장비 아님 국산화된 장비로 경쟁력 가 능 성능면에서 경쟁력을 갖추고 있는 모델인 지? 국산 컴퓨터와 메모리 신뢰 H/W구성이 간단하므로 가능 이미 단품사용으로 검증된장비 사용자가 만족할 수 있는 모델인지? 이미 많은 곳에서 사용하고 있는 장비 멀티카메라 운용, 1인방송 활용 가격과 성능이 좋으면 만족예상 제안하는 모델이 신뢰도 확보가 가능한 모델인지? 방송사와 기업이 함께 개발과 연구에 참여 이미 단품으로 상용화 된 장비 융합 해외 DMB수출도 가능한 장비 제안하는 모델에 대한 전문가의 의견은? 국산장비의 융합으로 산업 활성화 효과 기대 저가형 간이시스템의 필요와 1인방송에 유리 고화질DMB 장비의 국산화기대 표 1. 장비 연결형 융합시스템 모델에 대한 전문가 의견 요약

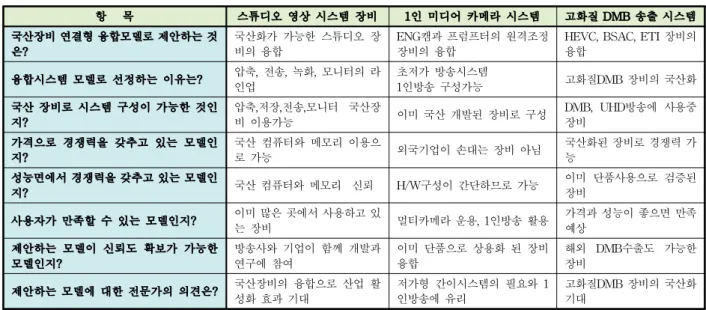

Table 1. The specialist opinion summary about the hybrid system mode of the device connection type
는 제품군을 발굴하고자 현업 방송기술인과 학계 교수 및 방 송장비 산업체 전문가로 구성된 20명의 조사 분석 참여자의 의견을 수렴하여 국산 방송장비 연결형 융합모델을 선정하 고 가능성을 조사하고 분석하였다. 본 논문에서는 그 중 3가 지 국산장비 연결형 융합모델을 선정하여 현재 국산장비 사 용실태와 기술개발 동향을 파악하고, 향후 국산 방송장비 산 업 활성화와 UHDTV방송 후발국가 및 방송환경 저개발국 가 등으로 방송장비 시장 진출 가능성을 확인하였다. 첫 번째 모델은 프로그램 제작을 위한 스튜디오 영상장비 시스템에 대한 분석과 전문가 의견을 모았다. 그 결과 카메 라와 스위쳐에 대한 국산화 개발과 연구가 미흡하지만, 방송 용 모니터를 비롯하여 eVCR 등 컴퓨터와 서버를 이용한 녹 화 저장장치와 문자발생기(CG) 장비의 국산화가 잘 되어있 음을 확인할 수 있었다. 그 외에도 UHDTV 상용화 조기 구현을 위해 HEVC 영상 압축 엔코더와 디코더의 국산화 개발이 일찍부터 시도되어 일부 UHD 영상 전송에 활용되고 있음도 확인하였다. 중계 망 전송을 위해 이미 높은 기술력이 확인된 국내의 광통신 및 LTE 등 디지털무선기술과 이동통신기술 및 IP전송 인터 넷 기술을 이용하면 중계전송망 장비의 국산화도 어렵지 않 을 것으로 분석되었으며, UHDTV방송 송신기 역시 이미 DVB-T2 송신기는 국산화되어 있으며 ATSC3.0 송신기의 개발과 생산도 가능하다는 전문가의 의견이 있었다. 두 번째 모델로 선정된 국산장비 연결형 융합모델은 저가 의 장비로 간이형 야외제작 및 중계에 이용할 수 있으며, 1인 방송시대에 혼자서도 간단히 프로그램제작을 할 수 있는 시 스템 장비에 대한 국산화 실태와 기술개발 동량을 분석하였 다. 이 모델에서는 카메라를 제외한 모든 구성장비가 국산화 기 가능하며, 1인 방송 운영에도 도움이 될 수 있도록 리모트 제어 가능한 특징을 가지고 있음을 확인하였다. 카메라는 값 비싼 EFP 카메라 대신 ENG 카메라를 사용하며 게인과 컬 러조정도 가능함을 확인하였다. 프럼프터와 카메라 헤드의 상하좌우 까지 모두 리모트컨트롤 할 수 있어 1인방송이 가 능한 구성을 조사하여 모두 국산화가 가능한 제품이 있거나 융합모델 장비로 개발이 가능함을 확인하였다. 세 번째 모델은 고화질 DMB의 경우 DMB의 약점이었던 저해상도 QVGA 영상화질을 12배 향상시킨 HD급 고화질 DMB의 국산화가 가능하다는 의견이 모여졌다. 고화질 DMB는 HEVC 엔코더와 BSAC 엔코더의 국산화가 가능하 고, ETI Multiplex와 송신기까지 국산화가 가능하므로 국산 방송장비 연결형 융합모델로 좋은 사례가 될 것으로 전문가 들은 전망하였다. 특히 방송환경 저개발 국가에 저가형 HD 방송 구현을 위한 좋은 융합모델이므로 세계시장 진출과 국 산방송장비 산업 활성화를 위한 정책 추진이 필요하다는 의 견을 제시하였다. 이상 세 가지 모델 외에도 방송시스템 국산화 가능 모델 이 많이 있지만, 해외의 유명 기업의 저가격 정책과 장비별 성능별로 다양한 장비의 라인업 전략에 의해 국산장비의 세 계시장 확보에 어려움이 크다는 의견이 지배적임을 확인하 였다. 그러나 단품 위주 생산과 개발에서 벗어나 2개 이상의 장비와 기술이 모여 하나의 시스템으로 구성되고 장비 연결 의 시너지 효과를 낼 수 있다면 저개발 국가와 UHDTV방송 후발 국가를 상대로 새로운 시장 개척의 가능성이 있음을 확 인하였다.
참 고 문 헌
[1] JongGyu Oh ... and Joon Tae Kim, “A Study of Development of Transmission System for Next-generation Terrestrial 4K UHD & HD Convergence Broadcasting”, Journal of Broadcast Engineering, vol 19, no 6, pp767~788, Nov, 2014 [2] HakHyun Kim, “SBS Rio Olympic IBC System with IP
Base”, Broadcast and Media Magizine, vol 21, no 4, pp389~398, Oct. 2016
[3] Joohee Lee, “4K UHD Work flow”, Broadcast and Media Magizine, vol 21, no 4, pp468~475, Oct. 2016
[4] Sungho Jeon ... and Young Woo Suh, “Laboratory Measurement to Provide Treshold of Visibility for Terestrial 4K-UHDTV Broadcasting based on HEVC over DVB-T2”, Journal of Broadcast Engineering, vol 21, no 4, pp506~514, Jul, 2016
[5] Seung-Kyu Park ... and Goo-Man Park, “A Study on Terrstrial UHDTV Broadcasting and Construction of Direct Reception Environment by DVB-T2”, Journal of Broadcast Engineering, vol 18, no 4, pp572~588, Jul, 2013
[6] Korean Broadcasters Association, “A Study on The Actual Plan of Next-Generation Service(4G Broadcast) of Terrestrial Broadcasting”, Report of Study, pp24~83, 2011-3 [7] Next Broadcasting Study Association, “A Study about The Development and Analysis of The Package Model of The Broadcast Equipment on The Korean Type”, Report of Study, pp1~101, 2016-6
[8] Chang-Hyong Lee ... and Seung-Kyu Park, “Digital Broadcasting Technology Directory”, Communication Books, Korea, pp306~398, Second Edition, May. 2011
[9] HyunSoon Kim ... and Sinil Jung, “ The Test Broadcasting of The High Definition Hybrid DMB”, Proceedings of the Korean Society of Broadcast Engineers Conference, pp127~129, Oct. 2013
