Estimation of Renewable Energy

Power Generation Ratio for

Minimum Output Curtailments

Chang Woo Lee

(Supervised by professor Se Ho Kim)

A THESIS SUBMITTED IN PARTIAL FULFILLMENT

OF THE REQUIREMENTS FOR THE DEGREE OF

MASTER OF SCIENCE

FACULTY OF APPLIED ENERGY SYSTEM

GRADUATE SCHOOL

JEJU NATIONAL UNIVERSITY

목 차

그림 목차 ···iv 표 목차 ···vi SUMMARY ··· vii 1. 서 론 ···1 2. 재생에너지 발전비율 산정 방안 ···3 2.1 재생에너지 비율 산정의 필요성 ···3 2.2 재생에너지 한계용량 ···4 2.2.1 재생에너지 한계용량 분석 ···4 2.2.2 재생에너지 운전한계용량 산정 ···5 2.3 출력제한 사례 분석 ···6 2.4 재생에너지의 비율 산정 방법 ···7 2.5 ESS 연계 방안 ···9 2.5.1 ESS의 활용 ···9 2.5.2 ESS의 운영 ···10 3. 컴퓨터 분석 ···12 3.1 모델 전력계통 ···12 3.1.1 전력설비 현황 ···12 3.1.2 계통수요 현황 ···12 3.1.3 재생에너지의 부하분담 분석 ···13 3.2 모델의 용량 산정 ···14 3.3 출력 제약 최소화를 위한 발전 비율 산정 ···16

3.3.1 2020년 (WP+PV 점유율 30%) ···17 3.3.2 2025년 (WP+PV 점유율 54%) ···19 3.3.3 2030년 (WP+PV 점유율 77%) ···21 3.4 ESS를 이용한 연계 효과 분석 ···23 3.5 결과 고찰 ···24 4. 결 론 ···26 참 고 문 헌 ···27

그 림 목 차

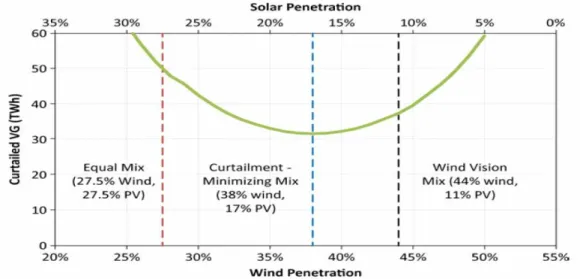

Fig. 1 Amount of power curtailments due to penetration of WP and PV ··· 3

Fig. 2 Capacity limit of renewable energy ···5

Fig. 3 Minimum output curtailments ratio flow chart ···8

Fig. 4 Method of increasing acceptable production of RE ···11

Fig. 5 Curtailment of WP and PV power generation in 2020 ···17

Fig. 6 The output curtailments by penetration in 2020 ···18

Fig. 7 Curtailments of WP and PV power generation in 2025 ··· 19

Fig. 8 The output curtailments by penetration in 2025 ···20

Fig. 9 Curtailments of WP and PV power generation in 2030 ···21

표 목 차

Table 1. Analysis method result of CAISO ···4

Table 2. Status of the curtailment of WP in Jeju ···6

Table 3. Order of the U.S. system operators curtailment ··· 7

Table 4. Current status of supply facilities in Jeju ···12

Table 5. Power demand in Jeju ···13

Table 6. WP and PV power generation, penetration in Jeju ···13

Table 7. Seasonal penetration of WP and PV generation ··· 14

Table 8. Estimated of demand, WP and PV power generation, penetration · 15 Table 9. Curtailments of supply plan and computer analysis in 2020 ··· 17

Table 10. Curtailments of supply plan and computer analysis in 2025 ··· 19

Table 11. Curtailments of supply plan and computer analysis in 2030 ··· 21

Table 12. Increased capacity of renewable energy with ESS capacity ··· 23

Table 13. Computer analysis result value ···24

SUMMARY

The renewable energy resources have been attracting public attention because of environment problems like global warming effect. Although the renewable energy has been constructed rapidly over the world, this uncontrolled power sources can cause a problem of grid stability such as unbalance situation between electricity supplement and demand load.

Especially, variability of renewable energy can negatively affect to power system and increasing penetration of renewable energy causes penetration limit of renewable energy. The grid operator has curtailed renewable energy to maintain stable grid conditions.

From this view point, this thesis is analyzed for wind and solar power generation ratios comparing with power load to minimize the limitation of grid connection clean energy. Also, it presents curtailed renewable energy depending on the ratio between wind and solar power generation. In addition, the application of energy storage system devices was also considered to maximize the use of renewable energy.

1. 서 론

전 세계는 지금 글로벌 기후변화에 대한 관심이 높아지면서 화석연료를 대체 할 수 있는 재생에너지에 대한 관심이 증가하고 있다. 그 결과 풍력발전(Wind Power, WP)과 태양광발전(Photovoltaic Power, PV)을 포함하는 재생에너지에 대해 투자를 확대하고 있으며, 우리나라 역시 2030년까지 재생에너지 점유율을 전체 전력 설비의 20%까지 끌어올리는 계획을 세웠다.

제주특별자치도는 재생에너지 설비용량을 점차 늘려 2030년까지 제주지역에 서 사용되는 전력을 모두 재생에너지로 소비하는 “Carbon Free Island 2030” 계 획을 이행 중이다. 제주도는 좋은 풍황 조건으로 인해 이를 연구·개발하려는 각 종 기관 및 연구단체와 풍력 사업자로 하여금 많은 관심을 받고 있으며, 풍력발 전 사업허가 및 지구지정 등에 관한 조례를 제정하여 대규모의 풍력발전단지 육 성을 위한 육상과 해상풍력발전 지구지정을 검토하고 있으며, 풍력산업을 미래 제주의 신성장 동력산업으로 발전시켜 나가기 위해 노력하고 있다[1]. 하지만 재생에너지 산업의 발전은 설비용량 증가로 재생에너지 점유율 상승을 야기 한다. 그리고 점유율 상승은 재생에너지의 간헐적 특성으로 출력이 일정치 않아 발전량 예측이 어렵고, 전력계통 신뢰도 측면에 있어 악영향을 끼친다. 그 결과 계통운영자는 전력계통의 안정을 위한 방법으로 출력제한을 지시한다[2][3]. 이미 제주에서는 재생에 너지의 점유율 상승으로 전력계통에 악영향을 끼치고 있으며, 2015년을 시작으로 2019 년까지 출력 제한 사례가 증가하고 있다. 해외에서는 출력 제한을 줄이고 재생에너지의 수용 증대를 위해 다양한 연구를 하고 있다. 캘리포니아 독립 계통 운영 기관인 CAISO(California ISO)는 출력 제한을 줄이기 위 해 텍사스 지역에 최적의 발전 비율을 분석하였다. 분석내용은 전력수요에 대한 재생에 너지의 발전 점유율 내에서 풍력 및 태양광의 발전 비율을 달리하여 출력 제약 양을 산 정하고, 최적의 발전 비율을 분석하였다[4]. 본 논문에서는 재생에너지의 출력 제한을 줄임과 동시에 전력계통의 재생에너지 수 용 증대를 위한 방안을 제시한다. 출력 제한을 최소화하는 재생에너지 발전 비율을 산 정하기 위해 제주 지역 사례를 참고하였다. 전력수요와 재생에너지의 발전량 데이터를

이용하여 풍력과 태양광의 발전 비율과 설비용량을 연구하였으며, 재생에너지의 점유율 단계에 따른 풍력 및 태양광의 발전 비율을 분석하였다. 그리고 ESS(Energy Storage System, 에너지저장장치)를 통한 개선 효과를 분석하였다.

2. 재생에너지 발전비율 산정 방안

본 장에서는 전력계통으로 재생에너지의 수용성 증대를 위해 재생에너지 발전 비율 산정의 필요성과 재생에너지 발전 비율 산정 방법을 제안하고자, 재생에너 지의 한계용량 분석 및 산정과 출력 제한 사례, ESS 연계 효과를 분석하였다. 2.1 재생에너지 비율 산정의 필요성 CAISO는 2050년의 미국 텍사스 지역 전력수요에 대해 풍력 및 태양광의 55% 발전 점유율 내에서 풍력과 태양광의 발전 비율에 따른 출력 제약 양 분석을 수 행했으며 이에 대한 결과 값을 Fig. 1과 Table 1에 나타내었다. [4]. 그래프에서 실선은 풍력 및 태양광의 발전 비율에 따른 출력 제약 양을 나타내며 Equal Mix(Left dotted line)와 Curtailment-Minimizing Mix(Middle dotted line), 마지 막으로 Wind Vision Mix(Right dotted line)는 3가지의 풍력 및 태양광의 발전비 율 시나리오를 나타낸다. 실선과 3가지의 시나리오 점선이 만나는 점은 시나리오 에 대한 출력 제약 양을 의미한다.

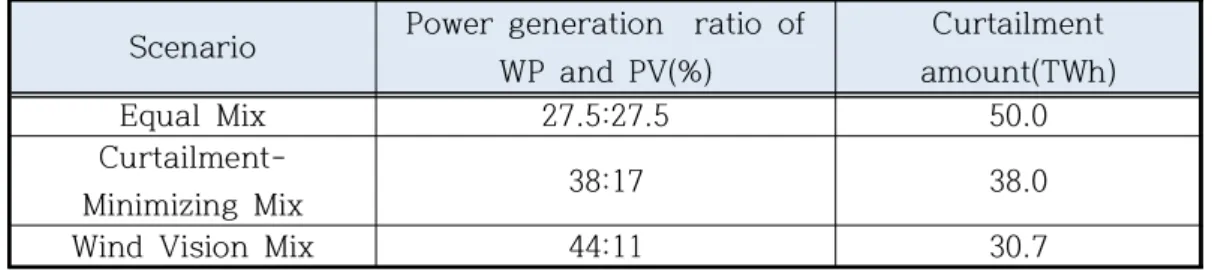

Scenario Power generation ratio of WP and PV(%) Curtailment amount(TWh) Equal Mix 27.5:27.5 50.0 Curtailment-Minimizing Mix 38:17 38.0

Wind Vision Mix 44:11 30.7

Table 1 Analysis method result of CAISO

Equal Mix와 Wind Vision Mix의 출력 제약 양은 각각 50 TWh와 38 TWh이 며, 최소 출력 제약 양을 갖는 Curtailment-Minimizing Mix의 출력 제약 양은 30.7 TWh로 분석되었다. 이때, 수요대비 풍력 및 태양광의 발전 점유율 내에서 최소 출력 제약 양을 가지는 발전 비율은 2.2:1이다. 이처럼 출력 제약 양은 재생 에너지의 발전 비율에 따라 출력 제약 양이 다름을 확인 할 수 있다. CAISO의 분석과 같이 풍력과 태양광의 발전 비율 분석을 통해 재생에너지의 불필요한 출력 제한 사례를 줄이며, 동시에 전력계통으로 재생에너지의 수용 증 대가 가능하다. 2.2 재생에너지 한계용량 2.2.1 재생에너지 한계용량 분석 전력계통은 재생에너지의 발전량이 증가하여 수요보다 공급이 더 많아지는 경 우가 발생할 수 있으며 전력계통은 불안정한 상황이 된다. 따라서 이와 같은 불안 정한 상황을 해결하기 위해 전력조류가 육지에서 제주로가 아닌 제주에서 육지부 로 전력 역송전과 같은 양방향 HVDC(high-voltage, direct current, 초고압 직류송 전)시설이 필요할 것이다. 하지만 육지부로의 전력 역송전도 한계가 있음으로 전력 계통에 연계된 재생에너지의 적정 용량을 산정하여 재생에너지의 출력을 제한시 켜야만 한다. 제주지역의 재생에너지 발전량 점유율은 높은 수준의 점유율로 2016년부터 2018년까지 모두 10%가 넘는 점유율을 보였다. 제주특별자치도의 “Carbon Free Island 2030” 계획으로 앞으로 재생에너지 설비는 늘어날 것으로 예상되며, 그

결과 재생에너지 점유율도 높아질 것으로 예상된다. 재생에너지 발전은 간헐적인 특징으로 인해 발전량 예측이 어려워 발전계획 수립에 있어 계통운영자들에게 많은 어려움을 주고 있으며 안정적인 계통 운영 을 위해선 재생에너지의 한계용량을 분석할 필요가 있다. 재생에너지의 한계용량은 최소부하(발전기 최저출력) 제약을 만족하는 최대용 량과 예비력 증감발율을 만족하는 최대용량, 대용량 단위기 1기 고장에도 안정한 최대용량, 그리고 정상 시 주파수 변동에도 안정한 최대용량 중에 최솟값으로 정 해지며 통상적으로 발전기 최저출력제약 및 최소 부하에서 결정된다. 최소발전량 기준 재생에너지 한계용량 산정 개념도는 Fig. 2와 같다[1].

Fig. 2 Capacity limit of renewable energy

2.2.2 재생에너지 운전한계용량 산정 재생에너지 한계용량 분석에서 언급한 바와 같이 HVDC 및 일반 발전기의 최 소발전량은 전력계통에서 유지되는 최소한의 발전력으로 더 이상 줄일 수 없는 양이다. 결과적으로 전력계통에서는 최소부하와 재생에너지의 최대출력이 겹치는 순간이 오면 계통 부하보다 공급되는 발전력이 많게 되는 상황이 발생할 수 있 다. 이런 상황을 방지하기 위해 계통운영자는 최소발전량을 기준으로 재생에너지 발전의 한계용량을 산정하여야 한다. 최소부하제약을 만족하는 재생에너지의 최

대용량 산정 방식은 식(1)과 같다[5].



재생에너지≤



최저부하 



발전기최소출력



최소 



최대 (1) 2.3 출력제한 사례 분석 계통운용자는 안정적인 계통 운영을 위해 전력 계통에서 수용할 수 있는 용량 보다 재생에너지의 공급이 많아지는 상황이 발생하면 재생에너지의 출력을 제한 한다. 전력계통에서 재생에너지 발전이 한계용량에 도달하여 풍력발전의 출력을 제 한한 사례를 Table 2에 나타내었다. 매년 풍력발전의 출력 제한 횟수와 출력 제 한 양은 증가하고 있다. 풍력발전의 출력 제한은 2015년과 2016년 단 1차례를 제 외하고 경부하 시간대인 새벽 시간에 풍력발전의 공급과잉으로 인하여 출력의 제한이 발생하였으나, 2017년 이후 낮에 태양광 발전의 공급과잉으로 풍력발전의 출력을 제한하는 사례가 발생하고 있다. 재생에너지 증가에 의한 출력 제한 사례는 해외 각지에서도 발생하고 있으며, 계통운영자는 설정된 기준에 따라 출력 제한의 순서를 결정하고 있다. 순서를 결 정하는 기준은 다양하며, 그 기준은 종종 출력 제한 사유에 의해 결정되고 있다. Year Curtailment count ①Curtailment amount(MWh) ②Total power generation (MWh) Ratio(%) ①/②×100 2015 3 152 352,203 0.04 2016 6 252 470,376 0.05 2017 16 1,301 541,526 0.24 2018 17 1,347 538,996 0.25 2019.3.25 7 1,283 191,085 0.67 Total 49 4,335 2,093 0.21

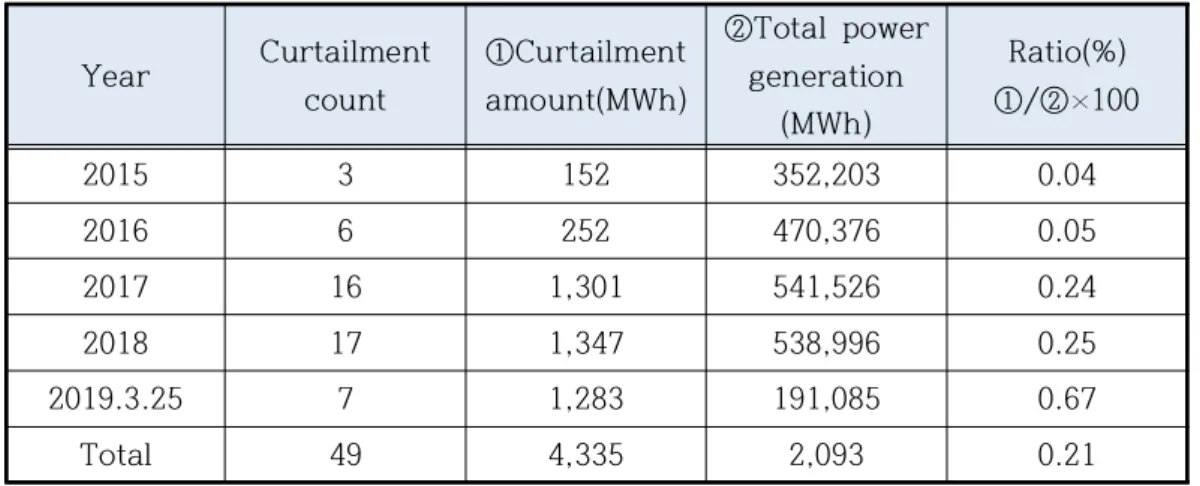

Table 2 Status of the curtailment of WP in Jeju

잡에 의한 출력 제한은 그 제한의 완화에 가장 효과적인 발전기를 기본으로 하 고 있으며, 많은 기구와 계통 운영자들이 계약과 풍력발전의 경제성을 기본으로 하여 제한을 결정하고 있다[6].

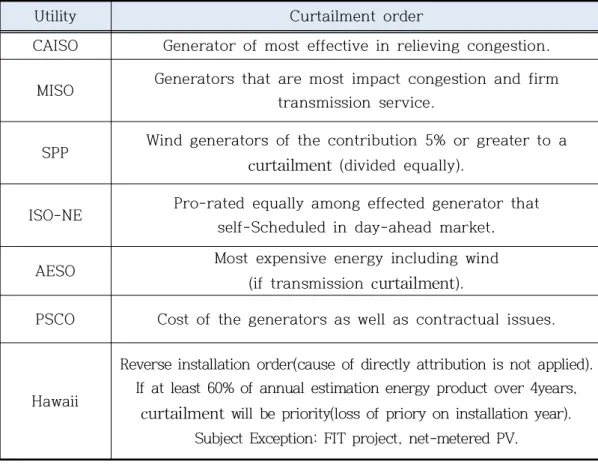

Utility Curtailment order

CAISO Generator of most effective in relieving congestion. MISO Generators that are most impact congestion and firm

transmission service.

SPP Wind generators of the contribution 5% or greater to a curtailment (divided equally).

ISO-NE Pro-rated equally among effected generator that self-Scheduled in day-ahead market.

AESO Most expensive energy including wind

(if transmission _curtailment).

PSCO Cost of the generators as well as contractual issues.

Hawaii

Reverse installation order(cause of directly attribution is not applied). If at least 60% of annual estimation energy product over 4years,

curtailment will be priority(loss of priory on installation year). Subject Exception: FIT project, net-metered PV.

Table 3 Order of the U.S. system operators curtailment

2.4 재생에너지의 비율 산정 방법

본 장에서는 전력계통으로 재생에너지의 수용 증대와 함께 출력 제한을 줄이 기 위해 해당 연도의 수요 대비 풍력과 태양광 발전의 점유율 내에서 출력 제한 이 최소화되는 비율분석 방법을 제시하고자 한다. 방법은 다음과 같다.

STEP 1: 풍력 및 태양광발전의 전체 점유율 산정 분석하고자 하는 해당연도의 수요 대비 풍력 및 태양광발전의 점유율을 산 정한다. 해당연도의 수요예측과 풍력 및 태양광의 발전량을 분석하여, 수요 대비 풍력 및 태양광발전의 점유율을 분석한다. 점유율 Z 산정 방식은 식 (2) 와 같다. _{ }       (2) 여기서, Z: 수요대비 재생에너지의 점유율 STEP 2: 풍력 및 태양광 발전의 개별 점유율 산정 해당연도의 점유율 Z에 대하여, 풍력 및 태양광의 발전비율을 재분배하는 단계이 다. 풍력 및 태양광의 점유율 재분배 순서도와 산정식을 Fig. 3과 식 (3)에 나타내 었다.

여기서, WP’: 수요대비 풍력발전 점유율 PV’: 수요대비 태양광발전 점유율 Δ _{: 점유율 증분량(단,}  ≤  ≺ )











 ∆



  ∆





(3) 여기서, Z: 수요대비 재생에너지의 점유율 Δ_{: 점유율 증분량(0}

≤

Δ

≤

1) 보다 정확한 분석을 위해 점유율 증분량 분배 순서는 다음과 같다. (1) 풍력과 태양광 발전의 점유율 증분량, 즉 ∆_{의 크기는 첫 단계에서 점유율}×10% 로 하여 최저 출력 제약 양을 갖는 풍력 및 태양광의 비율 도출 (2) 1번에서 나온 비율에서 ∆_{의 크기를 1%로 하여 다시 차등 분배하여, 정확} 한 최적 비율 도출 STEP 3: 출력 제한 양 산정 및 최적 비율 도출 풍력 및 태양광의 재분배 비율에 따라 출력 제약 양을 비교하고, 최소 출력 제약 양을 도출하는 단계이다. 최소 출력 제약 양에 해당하는 풍력 및 태양광 발전의 비율이 최적 비율이 된다. 2.5 ESS 연계 효과 분석 2.5.1 ESS의 활용 재생에너지 발전설비와 함께 ESS를 연계한다면 전력계통 측면에서 재생에너 지의 수용성 증대와 출력 제한을 줄일 수 있다. ESS는 생산된 전력을 저장해 뒀다 가 피크시간대의 원활한 전력 공급에 기여함과 동시에 추가적인 REC(Renewable Energy Certificates, 신재생에너지 발전을 통한 에너지 발전 증명서) 가중치를 부

여받을 수 있다. 2019년 풍력 발전 연계 ESS의 REC가중치는 4.5배, 태양광 발전 연계 ESS의 REC 가중치는 5.0배까지 획득하여 추가 수익을 확보하게 된다. 이 는 신재생에너지의 안정적 전력 생산능력 제고와 함께 추가적인 대규모 재생에 너지 발전단지 구축을 통한 전력 공급 능력 증대 및 전력 공급 가격에 대한 안 정성 확보가 가능해질 것이다. ESS의 세 가지 주요 활용 분류는 다음과 같다. (1) 전력품질유지: 전력품질유지의 용도로 사용되는 ESS 내에 저장된 에너지 는 전송되는 전력의 품질을 보장하기 위해 오직 수 초 혹은 그 이하의 시 간 동안만 사용된다. (2) 완충 혹은 비상 시 충전:　 완충 혹은 비상 시 충전의 용도로 사용되는 ESS 에 저장된 에너지는 하나의 발전원에서 다른 발전원으로 전환 할 시 안정적인 계통운영을 위해 수초에서 수분동안 사용될 수 있다. (3) 계통 관리: 계통 관리의 용도 내의 ESS는 발전과 소비사이의 비동조화를 위해 사용되며 전형적인 용도는 off-peak 시간동안의 ESS에 저장하고, peak시간 동안 ESS에 충전된 에너지를 방전하여 사용하는 부하평준화의 용도로 사용 가능하다. 특히 전력 시스템에서 ESS의 적용성은 방전 주기에 따라 장/단 주기적인 역할 로 구분될 수 있다. ESS의 장기적 운영은 주로 발전과 에너지 사용의 이동이 주 된 목적을 갖고 에너지원으로 활용하는 것으로 이를 위해 일반적으로 1일에 한 주기의 긴 충전 기간과 방전 기간을 갖도록 수행된다. 단기적인 운영은 ESS를 전력망에서 전원으로 응용하는 것으로 수초에서 수분의 기간으로 비교적 짧은 충/방전의 기간을 갖도록 운영한다. 그 결과 ESS의 단기적 운영은 하루에 많은 충/방전의 횟수를 보인다[1]. 2.5.2 ESS의 운영 재생에너지의 수용 증대를 위한 ESS 용량 및 충/방전 시간의 결정을 위해서는 기존의 수익증대를 위한 ESS의 충/방전과 다른 운영 방안이 필요하다. 재생에너

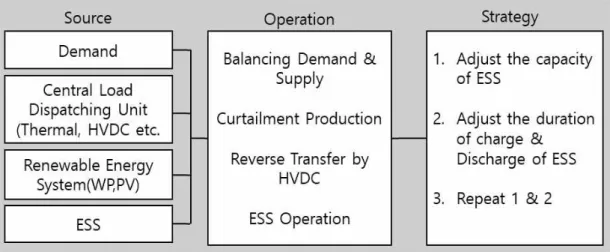

지의 수용 증대를 위한 전략을 Fig. 4에 나타내었다. 우선 수요와 공급의 균형을 위하여 제주-육지 간에 HVDC와 중앙급전 발전설비의 증/감발로 균형을 맞추었 고, 출력의 제약이 발생할 경우 ESS 충/방전을 실시하였다. 재생에너지의 수용증대를 위한 ESS의 운영전략은 다음과 같다[7]. (1)ESS의 용량 설정 (2)ESS의 충/방전시간 설정 (3)1번과 2번의 반복실행

3. 컴퓨터 분석

본 장에서는 출력 제한을 최소화하는 재생에너지 발전 비율을 산정하기 위해 제주지역의 전력수요, 재생에너지 예상 발전량을 이용하여 풍력과 태양광의 최적 발전 비율과 설비 용량을 분석하였다. 다음으로 ESS를 이용하여 재생에너지 수 용 증대 효과를 분석하고자 한다. 3.1 모델 전력계통 3.1.1 전력설비 현황 2018년 기준 제주지역의 공급설비 현황을 Table 4에 나타내었다. 공급설비용량 은 총 1612.2 MW로 화력이 약 36%로 가장 많은 점유율을 나타내고 있으며, HVDC가 약 25%를 차지하고 있으며, LNG 11.6%, 풍력발전 및 태양광발전의 점 유율은 각각 16.5%, 10.4%를 차지하고 있다.

Facility Installed capacity(MW) Capacity ratio(%)

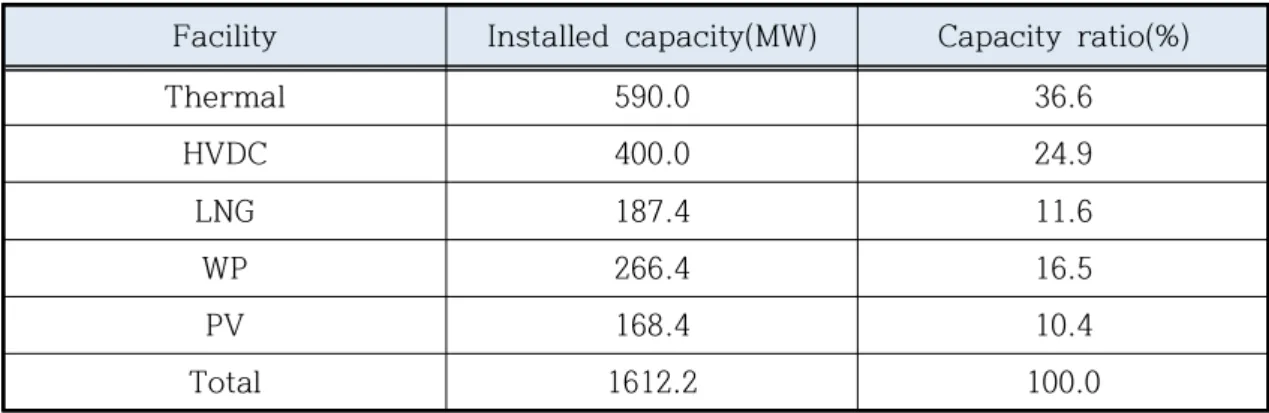

Thermal 590.0 36.6 HVDC 400.0 24.9 LNG 187.4 11.6 WP 266.4 16.5 PV 168.4 10.4 Total 1612.2 100.0

Table 4 Current status of supply facilities in Jeju

3.1.2 계통수요 현황

2016년부터 2018년까지 제주지역 계통수요 현황을 Table 5에 나타내었다. 제주 지역의 전기차 보급과 2012년부터 매년 만 명 이상의 인구증가로 인해 매년 전 력수요는 늘어나고 있으며 전년 대비 5.8%와 4.7%의 전력수요 증가율을 보인다.

Year Demand(GWh) Increasing ratio(%)

2016 5,127

-2017 5,422 5.8

2018 5,675 4.7

Table 5 Power demand in Jeju

3.1.3 재생에너지의 부하분담 분석 제주지역의 풍력 및 태양광발전의 점유율을 Table 6에 나타내었다. 풍력발전 점유율은 2017년 10%로 가장 높은 점유율을 보였으며, 태양광발전 점유율은 2018년 3%의 가장 높은 점유율을 나타내었다. Year Demand (GWh) WP PV Product (GWh) Penetration (%) Product (GWh) Penetration (%) 2016 5,128 470.3 9.2 89.3 1.7 2017 5,422 541.2 10.0 140.8 2.6 2018 5,676 538.7 9.5 168.4 3.0

Table 6 WP and PV power generation, penetration in Jeju

풍력 및 태양광발전의 계절별 점유율 Table 7에 나타내었다. 풍력발전 점유율 은 2016년부터 2018년까지의 겨울 모두 10% 이상의 높은 점유율을 보인다. 태양 광발전은 발전 점유율이 풍력과 비교해 미비한 점유율을 보이며, 계절별 뚜렷한 특징을 보이고 있지 않다.

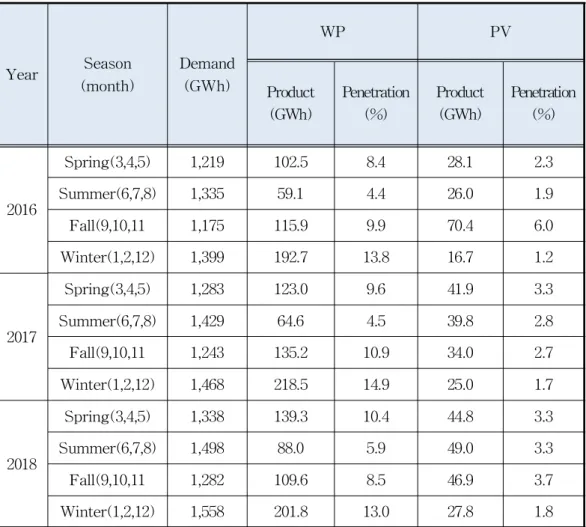

Year Season (month) Demand (GWh) WP PV Product (GWh) Penetration (%) Product (GWh) Penetration (%) 2016 Spring(3,4,5) 1,219 102.5 8.4 28.1 2.3 Summer(6,7,8) 1,335 59.1 4.4 26.0 1.9 Fall(9,10,11 1,175 115.9 9.9 70.4 6.0 Winter(1,2,12) 1,399 192.7 13.8 16.7 1.2 Spring(3,4,5) 1,283 123.0 9.6 41.9 3.3 2017 Summer(6,7,8) 1,429 64.6 4.5 39.8 2.8 Fall(9,10,11 1,243 135.2 10.9 34.0 2.7 Winter(1,2,12) 1,468 218.5 14.9 25.0 1.7 Spring(3,4,5) 1,338 139.3 10.4 44.8 3.3 2018 Summer(6,7,8) 1,498 88.0 5.9 49.0 3.3 Fall(9,10,11 1,282 109.6 8.5 46.9 3.7 Winter(1,2,12) 1,558 201.8 13.0 27.8 1.8

Table 7 Seasonal penetration of WP and PV generation

3.2 모델 용량 산정 본 논문에서는 2020년부터 2030년까지 풍력 및 태양광의 최소 출력 제한 비율 을 분석하기 위해 해당연도의 예상 수요와 풍력 및 태양광의 예상 발전량을 산 정하였다. 예상 수요는 ‘제 8차 전력수급 기본 계획’을 참고하였고, 설비용량은 ‘CFI 2030 정책의 제8차 국가 전력수급 기본계획 반영 근거 마련’ 보고서를 참고 하였다[8]. 풍력 및 태양광의 예상 발전량은 2018년의 제주지역의 실제 풍력 및 태양광발전의 이용률을 이용하여 산정하였으며 이용률 산정 방식은 식 (4)와 같 다[9].

이용률  _{설비용량×발전시간}발전량 × (4)

연도별 예상 수요와 풍력 및 태양광의 예상 발전량, 수요대비 풍력 및 태양광 발전의 점유율은 Table 8과 같다.

Year Demand(GWh) WP(MW) PV(MW) Penetration(%)

2020 5,699 1,238 473 30 2021 5,969 1,551 603 36 2022 6,212 2,113 713 45 2023 6,454 2,315 820 49 2024 6,696 2,517 910 51 2025 6,935 2,719 1,000 54 2026 7,171 3,126 1,082 59 2027 7,403 3,533 1,164 63 2028 7,631 3,939 1,247 68 2029 7,853 4,346 1,329 72 2030 8,068 4,752 1,411 76

3.3 출력 제약 최소화 비율 산정 분석 대상의 용량 산정에서 2020년에서 2030년까지의 예상 수요, 풍력 및 태양 광의 발전량을 산정하였고 수요대비 풍력 및 태양광의 점유율을 산출하였다. 산 출된 점유율 내에서 Fig. 3의 점유율 재분배 순서도와 식(3)의 점유율 재분배 산 정식을 이용하여 풍력 및 태양광의 비율을 달리하여 최소 출력 제한 비율을 분 석하였다. (단, 중앙급전발전기, HVDC를 통한 역송량, 기타 재생에너지의 발전량 은 무시하였다.) 풍력 및 태양광의 점유율 증분량, 즉 Δ의 크기는 점유율×10%로 하여 분배하 여 분석한 후, 더 정확한 비율을 산정하기 위해 최소 비율에서 Δ의 크기를 1%로 차등 분배하여 최소 출력 제한을 갖는 풍력 및 태양광의 발전 비율을 분석하였 다. 추가로 ‘CFI 2030 정책의 제8차 국가 전력수급 기본계획 반영 근거 마련’ 보고 서의 발전설비 계획에 대한 출력 제약 양과 본 논문에서 분석 방법의 출력 제약 양을 비교 분석하였다.

3.3.1 2020년 (WP+PV 점유율 30%)

분석 결과, 2020년의 전력수요에 대한 풍력 및 태양광발전의 점유율은 30%로 확인되었으며 30% 점유율 내에서 최소 출력 제약 양을 갖는 풍력 및 태양광의 발전 비율을 Fig. 5에 나타내었다. 최적 비율은 WP : PV = 25% : 5% (5.00 : 1)이 며 이때 해당하는 출력 제약 양은 3.3 GWh로 분석되었다.

Fig. 5 Curtailments of WP and PV power generation in 2020

컴퓨터 분석의 출력 제약 양과 보고서를 토대로 산정한 출력 제약 양을 비교 한 결과를 Table 9에 나타내었다. 분석 결과 2020년에 컴퓨터 분석의 발전 비율 로 발전하였을 시 총 2.1 GWh의 출력 제약 양을 줄일 수 있다.

Year ①Supply plan

(GWh) ②Computer analysis(GWh) ①-② (GWh) 2020 5.4 3.3 2.1

Fig. 6 The output curtailments by penetration in 2020 Fig. 6은 2020년 점유율에 따른 독립적인 풍력과 태양광 발전의 출력 제약 양 과 컴퓨터 분석 결과로 얻은 최적 비율 출력 제약 양을 비교 분석한 그래프이다. Fig. 6에서 보듯이 독립적인 풍력 및 태양광발전의 출력 제약 양보다 최적 비율 의 출력 제약 양이 적음을 확인 할 수 있다. 분석 결과 2020년은 재생에너지의 점유율에 대해서 풍력에 점유율이 높게 분 석되어 30% 점유율에서 최적 비율의 출력 제약 양과 독립적인 풍력발전의 출력 제약 양은 2.38배의 차이를 보였으며, 독립적인 태양광발전의 경우 풍력발전과 반대로 다른 년도에 비해 재생에너지의 점유율에 대해서 태양광에 점유율이 낮 게 분석되어 최적 비율의 출력 제약 양과 독립적인 태양광발전의 출력 제약 양 은 76.36배의 차이를 보였다.

3.3.2 2025년 (WP+PV 점유율 54%)

분석 결과, 2025년의 전력수요에 대한 풍력 및 태양광발전의 점유율은 54%로 확인되었으며 54% 점유율 내에서 최소 출력 제약 양을 갖는 풍력 및 태양광의 발전 비율을 Fig. 7에 나타내었다. 최적 비율은 WP : PV = 38% : 16% (2.38 : 1)이 며 이때 해당하는 출력 제약 양은 283.3 GWh로 분석되었다.

Fig. 7 Curtailments of WP and PV power generation in 2025

컴퓨터 분석의 출력 제약 양과 보고서를 토대로 산정한 출력 제약 양을 비교 한 결과를 Table 10에 나타내었다. 분석 결과 2025년에 컴퓨터 분석의 발전 비율 로 발전하였을 시 총 22.4 GWh의 출력 제약 양을 줄일 수 있다.

Year ①Supply Plan

(GWh) ②Computer Analysis(GWh) ①-② (GWh) 2024 312.4 283.3 29.1

Fig. 8 The output curtailments by penetration in 2025 Fig. 8은 2025년 점유율에 따른 독립적인 풍력과 태양광 발전의 출력 제약 양 과 컴퓨터 분석 결과로 얻은 최적 비율 출력 제약 양을 비교 분석한 그래프이다. 분석 결과 2025년의 점유율 54%에서 컴퓨터 분석 결과로 얻은 최적 비율의 출력 제약 양과 독립적인 풍력발전의 출력 제약 양은 2020년에 비해 줄어든 1.58 배의 차이를 보였으며, 독립적인 태양광발전의 경우 컴퓨터 분석 결과로 얻은 최 적 비율의 출력 제약 양과 독립적인 태양광발전의 출력 제약 양은 2.87배의 차이 를 보였다.

Fig. 9 Curtailments of WP and PV power generation in 2030 3.3.3 2030년 (WP+PV 점유율 77%) 분석 결과, 2030년의 전력수요에 대한 풍력 및 태양광발전의 점유율은 77%로 확인되었으며 77% 점유율 내에서 최소 출력 제약 양을 갖는 풍력 및 태양광의 발전 비율을 Fig. 9에 나타내었다. 최적 비율은 WP : PV = 53% : 24% (2.21 : 1)이 며 이때 해당하는 출력 제약 양은 1,278.90 GWh로 분석되었다. 컴퓨터 분석의 출력 제약 양과 보고서를 토대로 산정한 출력 제약 양을 비교 한 결과를 Table 11에 나타내었다. 분석결과 2030년에 컴퓨터 분석의 발전 비율 로 발전 하였을 시 총 101 GWh의 출력 제약 양을 줄일 수 있다.

Year ①Supply Plan

(GWh) ②Computer Analysis(GWh) ①-② (GWh) 2028 1,379.90 1,278.90 101

Fig. 10 The output curtailments by penetration in 2030 Fig. 10은 2030년 점유율에 따른 독립적인 풍력과 태양광 발전의 출력 제약 양 과 컴퓨터 분석 결과로 얻은 최적 비율 출력 제약 양을 비교 분석한 그래프이다. Fig. 10에서 보듯이 독립적인 풍력 및 태양광발전의 출력 제약 양보다 최적 비율 의 출력 제약 양이 적음을 확인 할 수 있다. 분석 결과 2030년의 점유율 77%에서 컴퓨터 분석 결과로 얻은 최적 비율의 출력 제약 양과 독립적인 풍력발전의 출력 제약 양은 1.40배의 차이를 보였으며, 독립적인 태양광발전의 경우 컴퓨터 분석 결과로 얻은 최적 비율의 출력 제약 양과 독립적인 태양광발전의 출력 제약 양은 2.55배의 차이를 보였다.

3.4 ESS를 이용한 효과 분석 수요에 대한 풍력 및 태양광의 발전 점유율 내에서 최소 출력 제약 양을 갖는 비율을 분석하였다. 분석한 최소 출력 제약 양에 ESS를 연계하여 재생에너지의 수용 증대 효과를 분석해 보았다. ESS의 용량은 최소 출력 제약 양을 가지는 설 비용량의 5%에서 20%의 용량으로 설정하였으며, 충전 시간은 6시간 방전 시간 으로 9시간으로 운영하였다. (단 충전효율은 100%로 설정하였다.) ESS의 용량에 따른 재생에너지의 수용 증대 양을 Table 12에 나타내었다. ESS운영에 따른 수용 증대되는 용량은 최소 0.34 GWh에서 최대 102.72 GWh이 다. Year Curtailment amount(GWh) Enhancement(GWh)

ESS 5% ESS 10% ESS 15% ESS 20%

2020 3.3 0.34 0.65 0.93 1.6 2021 22.5 1.24 2.34 3.31 4.07 2022 100.1 4.71 8.79 12.30 15.21 2023 164.2 7.31 13.71 19.26 23.91 2024 207.9 8.05 15 20.99 25.92 2025 283.3 10.18 18.94 26.40 32.69 2026 434.2 14.54 27.49 38.632 48.02 2027 585.5 17.81 33.32 46.50 57.71 2028 801.7 22.23 41.98 59.6 75.1 2029 1,004 25.07 47.64 69.75 84.94 2030 1,278.9 30.17 57.25 81.23 102.72

3.5 결과 고찰 제주지역의 사례를 참고하여 2020년에서 2030년까지 예상 수요, 풍력 및 태양 광발전의 예상 발전량을 통해 점유율을 산정하고, 산정된 점유율 내에서 풍력 및 태양광발전의 비율을 달리하여 최소 출력 제약 양을 가지는 비율을 분석하였다. 그리고 ESS를 연계하여 재생에너지의 수용 증대 효과도 분석하였다. 분석 결과를 Table 13에 나타내었다. 2020년에 최소 출력 제약 양을 갖는 풍력 및 태양광의 발전 비율은 5:1의 비율을 보였으나, 점차 풍력의 비율이 줄어들어 2030년에는 2.2:1의 비율로 분석되었다. Year Penetration (%) Minimum curtailments amount (GWh) Minimum curtailments of WP and PV ratio (%) Increased capacity for ESS(GWh) 2020 30 3.3 25 : 5 0.34 ~ 1.60 2021 36 22.5 28 : 8 1.24 ~ 4.07 2022 45 100.1 32 : 13 4.71 ~ 15.21 2023 49 164.2 32 : 13 7.31 ~ 23.91 2024 51 207.9 36 : 15 8.05 ~ 25.92 2025 54 283.3 38 : 16 10.18 ~ 32.69 2026 59 434.2 41 : 18 14.54 ~ 48.02 2027 63 585.5 44 : 19 17.81 ~ 57.71 2028 68 801.7 47 : 21 22.23 ~ 75.10 2029 72 1,004 50 : 22 25.07 ~ 84.94 2030 77 1,278.9 53 : 24 30.17 ~ 102.72

Table 13 Computer analysis result value

최소 출력 제약 양을 갖는 풍력 및 태양광의 발전 비율을 가지고 산정한 설비 용량을 Table 14에 나타내었다. 컴퓨터 분석 결과 2020년에는 풍력발전과 태양광 발전의 설비용량 비율은 2.47:1이었으나, 2030년에서는 1.09:1로 약 1:1의 가까운

설비용량 비율을 보였다. 하지만 2018년 태양광 발전 설비용량은 168.4 MW에서 2030년에 약 11.5배의 1,936 MW의 태양광 설비가 추가로 설치되기에는 제주지 역의 토지면적과 주민 수용성 등의 이유로 어려워 보인다. Year Supply plan installed capacity(MW) WP and PV of ratio Computer analysis installed capacity(MW) WP and PV of ratio WP PV WP PV 2020 612 473 1.29:1 705 285 2.47:1 2021 767 603 1.27:1 826 477 1.73:1 2022 1,045 713 1.47:1 983 808 1.22:1 2023 1,145 820 1.60:1 1,085 968 1.12:1 2024 1,245 910 1.37:1 1,192 1,004 1.19:1 2025 1,345 1,000 1.35:1 1,303 1,110 1.17:1 2026 1,546 1,082 1.43:1 1,454 1,291 1.13:1 2027 1,747 1,164 1.50:1 1,611 1,406 1.15:1 2028 1,948 1,247 1.56:1 1,774 1,602 1.11:1 2029 2,140 1,329 1.62:1 1,942 1,728 1.12:1 2030 2,350 1,411 1.67:1 2,115 1,936 1.09:1

4. 결론

현재 제주 전력계통은 잦은 출력 제한 사례가 발생하고 있으며, 그 빈도수는 점점 늘어나고 추세이다. 더 나아가 재생에너지 보급계획이 확대된다면, 출력 제 한 사례는 현재보다 늘어날 것으로 예상된다. 본 논문에서는 제주지역의 사례를 참고해 최소 출력 제약 양을 갖는 풍력 및 태양광 발전 비율과 설비용량을 제시하였고, ESS 운영을 통해 풍력 및 태양광발 전의 수용 증대 용량을 분석하였다.

(1) 제주지역의 재생에너지 점유율은 “Carbon Free Island 2030” 정책으로 인 해 매년 증가 할 것이며, 그로 인해 출력 제한 사례가 증가 할 것이다. (2) 수요에 대한 풍력 및 태양광의 발전 비율은 2020년 5:1의 비율이였으나, 2030년에는 2.2:1의 비율로 수렴함을 확인할 수 있었다. (3) ESS 운영을 통해 풍력 및 태양광 발전의 수용 증대 용량을 분석하였으며, 2030년 최대 102.72 GWh의 용량이 수용 증대됨을 확인할 수 있었다. (4) 최적의 풍력 및 태양광발전 비율로 산정된 설비용량 비율은 2020년 2.47:1 비율이었으나. 2030년에는 1.09:1의 설비용량 비율을 확인할 수 있었다. (5) 재생에너지의 발전 점유율 단계에 따른 풍력 및 태양광의 발전 비율 분석 을 통하여 단계별 풍력 및 태양광의 출력 제약 양과 최적의 발전 비율을 분석하였다. 향후 안정적인 전력계통 운영을 위해 ESS 및 V2G 기술 융합이 필요하며, 이 에 따른 분석이 필요로 할 것이다. 또한 기저 발전기 및 기타 재생에너지까지 고 려한 분석과 HVDC를 통해 육지로의 역송전을 고려한 분석, 육상풍력과 해상풍 력의 이용률을 나누어 분석한다면 보다 정확한 결과값을 얻을 수 있을 것으로 예상된다. 앞으로 지능형 관제 시스템을 구축하여 모든 에너지원에 대한 통합 운영과 환경 파괴를 최소화하는 신재생에너지 건설방안 등의 분석이 필요할 것으로 사료된다.

참 고 문 헌

[1] Ho-San Myung, “Analysis on Effect of the Operational Limit of Wind Power in Jeju by the Large Scale ESS,” Jeju National Uiversity Master's Thesis, Feb. 2013.

[2] Ho-San Myung, Se-Ho Kim, “The study on the Method of Distribution of output according to Power Limit of Renewable Energy,” IKEEE, Vol. 23, No. 1, pp. 173-180, 2019.

[3] Chang-Woo Lee, Min-Jae Kim, Se-Ho Kim, “Minimization of Renewable Energy Output Limits and Reduction Methods,” KIIEE, 2019.

[4] P. Denholm, T. Mai, “Timescales of Energy Storage Needed for Reducing Renewable Energy Curtailment,” Renewable energy, Vol. 130, pp. 388-399, 2019

[5] Power System Requirements for Wind Power, Hannele Holttinen and Ritava Hirvonen, Wind power in Power systems, 2005.

[6] Yeong-Hwan Kim, Se-Ho Kim “Increasing Effect Analysis of the Wind Power Limit Using Energy Storage System in Jeju-Korea,” KSES, Vol. 34, pp. 81-90, Jan. 2014.

[7] Yeong-Hwan Kim, Ho-San Myung, Nam-Ho Kang, Chang-Woo Lee, Min-Jae Kim, Se-Ho Kim, “Operation Plan of ESS for Increase of Acceptable Product of Renewable Energy to Power System,” KIEE, Vol. 67, pp. 1401-1407, Nov. 2018.

[8] 산업통상자원부, “제8차 전력수급기본계획,” 2017

[9] 제주특별자치도, “CFI 2030 정책의 제8차 국가전력수급기본계획 반영근거 마련,” 2017

[10] 전력거래소, “제주지역 운영예비력 산정기준 연구,” 2011

[11] Chang-Woo Lee, Min-Jae Kim, Se-Ho Kim, “Analysis of the ratio of Wind and Sorar Power with Minimum Power Limit,” Proc. of Jeju

Conference on IT & Power Engineering 2019, pp. 49-51, 2019.

[12] 한국전력거래소, “제주지역 비중앙급전 발전기 품질측정 및 계통영향 분 석 연구,” 2005

[13] IRENA, “Innovation Landscape For A Renewable-Powered Future,” pp. 66-70, Feb. 2019

[14] Hannele Holttinen and Ritava Hirvonen, “Power System Requirements for Wind Power,” John Wiley and Sons, 2005

[15] Giz, “Variable Renewable Energy Forecasting–Integration into Electricity Grids and Markets,” 2015

[16] NREL, “Wind and Solar Energy Curtailment : Experience and Practice in the United States,” pp. 16-27, Mar. 2014
