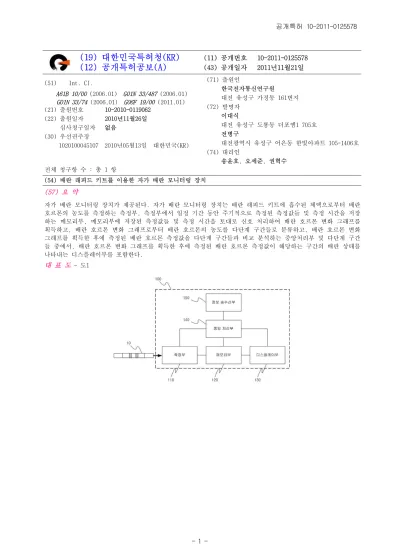

(19) 대한민국특허청(KR) (12) 공개특허공보(A)
(11) 공개번호 10-2011-0125578 (43) 공개일자 2011년11월21일 (51) Int. Cl.
A61B 10/00 (2006.01) G01N 33/487 (2006.01) G01N 33/74 (2006.01) G06F 19/00 (2011.01) (21) 출원번호 10-2010-0119062
(22) 출원일자 2010년11월26일 심사청구일자 없음
(30) 우선권주장
1020100045107 2010년05월13일 대한민국(KR)
(71) 출원인
한국전자통신연구원
대전 유성구 가정동 161번지 (72) 발명자
이대식
대전 유성구 도룡동 더포엠1 705호 전병구
대전광역시 유성구 어은동 한빛아파트 105-1406호 (74) 대리인
송윤호, 오세준, 권혁수 전체 청구항 수 : 총 1 항
(54) 배란 래피드 키트를 이용한 자가 배란 모니터링 장치 (57) 요 약
자가 배란 모니터링 장치가 제공된다. 자가 배란 모니터링 장치는 배란 래피드 키트에 흡수된 체액으로부터 배란 호르몬의 농도를 측정하는 측정부, 측정부에서 일정 기간 동안 주기적으로 측정된 측정값들 및 측정 시간을 저장 하는 메모리부, 메모리부에 저장된 측정값들 및 측정 시간을 토대로 신호 처리하여 배란 호르몬 변화 그래프를 획득하고, 배란 호르몬 변화 그래프로부터 배란 호르몬의 농도를 다단계 구간들로 분류하고, 배란 호르몬 변화 그래프를 획득한 후에 측정된 배란 호르몬 측정값을 다단계 구간들과 비교 분석하는 중앙처리부 및 다단계 구간 들 중에서, 배란 호르몬 변화 그래프를 획득한 후에 측정된 배란 호르몬 측정값이 해당하는 구간의 배란 상태를 나타내는 디스플레이부를 포함한다.
대 표 도 - 도1
특허청구의 범위 청구항 1
배란 래피드 키트에 흡수된 체액으로부터 배란 호르몬의 농도를 측정하는 측정부;
상기 측정부에서 일정 기간 동안 주기적으로 측정된 측정값들 및 측정 시간을 저장하는 메모리부;
상기 메모리부에 저장된 상기 측정값들 및 상기 측정 시간을 토대로 신호 처리하여 배란 호르몬 변화 그래프를 획득하고, 상기 배란 호르몬 변화 그래프로부터 배란 호르몬의 농도를 다단계 구간들로 분류하고, 상기 배란 호 르몬 변화 그래프를 획득한 후에 측정된 배란 호르몬 측정값을 상기 다단계 구간들과 비교 분석하는 중앙처리부; 및
상기 다단계 구간들 중에서, 상기 배란 호르몬 변화 그래프를 획득한 후에 측정된 상기 배란 호르몬 측정값이 해당하는 구간의 배란 상태를 나타내는 디스플레이부를 포함하는 자가 배란 모니터링 장치.
명 세 서 기 술 분 야
본 발명은 자가 배란 모니터링 장치에 관한 것으로서, 보다 상세하게는 배란 래피드 키트를 이용한 자가 배란 [0001]
모니터링 장치에 관한 것이다.
배 경 기 술
여성의 뇌하수체에서 배란을 촉진하는 호르몬을 분비하는데 이를 황체 형성 호르몬 또는 배란 호르몬 [0002]
(Luteinizing Hormone: LH)라고 한다. 여성의 배란(ovulation)은 난자가 난소에서 배출되는 현상으로 배란은 월경 주기의 중간 시기에서 일어난다. 배란 호르몬은 평소에 적은 양으로 분비되다가 갑자기 그 양이 증가되며, 배란 호르몬의 농도가 급상승한 후 약 12~36 시간 이내에 배란이 이루어지게 된다. 배란된 난자는 정자와 수정 하여 자궁에 착상함으로써 임신이 이루어지게 된다. 여성의 배란에 대해서는 개인마다 차이가 있지만, 통상적으 로 28일 생리 주기를 기준으로 배란일을 계산할 때 월경 시작일로부터 14일경이 배란일로 알려져 있다. 배란일 은 난자가 배출되는 날이기 때문에, 임신이 가능한 날이기도 하다. 따라서, 배란일을 고려하면 자연 피임이 가 능하다.
자연 피임법으로는 월경 주기법 및 기초 체온법이 이용될 수 있다. 월경 주기법이란, 임신이 되려고 하면 여성 [0003]
의 질 내에서 정자의 생존 기간 3~4일과 난자의 생존 기간 1~2일 정도인 것을 고려하여, 배란일 5일 전부터 배 란 후 3일까지를 임신 가능한 시기로 여겨 관계를 하지 않은 것이다. 그리고, 기초 체온법이란, 배란일과 월경 시작일을 기준으로 체온이 약간의 저온과 고온이 되는 것이 반복되는데 체온의 변화로 배란일을 예측해 피임하 는 방법이다. 그런데, 이러한 자연 피임법은 배란일 예측이 정확하지 않아 다른 인공적 피임법과 동반되어야 된 다.
최근에는 래피드 키트(rapid kit)를 휴대 이용하면서 간편하게 배란 관련된 호르몬을 반정량적으로 측정할 수 [0004]
있어, 자신의 배란기를 스스로 예측하여 임신을 가능하게 하거나 안전한 피임을 할 수 있는 방법이 있다.
배란 래피드 키트는 누구나, 특정 장비 없이도, 현장에서 10 분 정도의 시간에서 저렴하게 진단을 수행할 수 있 [0005]
다. 그리고, 배란 래피드 키트는 휴대하기 간편하고 사용법이 쉬워 누구나 부담 없이 사용할 수 있으며, 보관 기간이 길다는 장점이 있다. 한편, 배란 래피드 키트는 정확한 배란일 예측이 요구되며, 이를 바탕으로 정확한 가임 시기를 알려주어야 한다. 그런데, 현재 사용되는 배란 래피드 키트는 일회적으로 판독된 정보를 통해 배란 일을 예측하므로, 정확한 가임 시기를 예측하는데 한계가 존재한다. 특히, 배란 호르몬은 특성상 상승기와 하강 기가 존재하므로, 1~2회 정도의 배란 호르몬 측정으로는 배란 호르몬이 상승기인지 하강기인지를 일반인이 스스 로 정확히 예측하는 것이 어렵다. 또한, 배란 호르몬 배출은 개인별 차이가 존재하므로 이를 고려하여 가임 시 기를 예측하여야 한다.
발명의 내용
해결하려는 과제
본원 발명이 해결하고자 하는 과제는 래피드 키트로 여러 번에 걸쳐서 측정된 배란 측정 결과를 분석하여 여성 [0006]
의 배란 주기를 판독하여 임신 가능 여부를 신속하고 정확하게 알려줄 수 있는 개인 휴대형 배란 모니터링 장치 를 제공하는데 있다.
본 발명이 해결하고자 하는 과제는 이상에서 언급한 과제에 제한되지 않으며, 언급되지 않은 또 다른 과제들은 [0007]
아래의 기재로부터 당업자에게 명확하게 이해될 수 있을 것이다.
과제의 해결 수단
상기 해결하고자 하는 과제를 달성하기 위하여 본 발명의 일 실시예에 따른 자가 배란 모니터링 장치는, 배란 [0008]
래피드 키트에 흡수된 체액으로부터 배란 호르몬의 농도를 측정하는 측정부, 측정부에서 일정 기간 동안 주기적 으로 측정된 측정값들 및 측정 시간을 저장하는 메모리부, 메모리부에 저장된 측정값들 및 측정 시간을 토대로 신호 처리하여 배란 호르몬 변화 그래프를 획득하고, 배란 호르몬 변화 그래프로부터 배란 호르몬의 농도를 다 단계 구간들로 분류하고, 배란 호르몬 변화 그래프를 획득한 후에 측정된 배란 호르몬 측정값을 다단계 구간들 과 비교 분석하는 중앙처리부 및 다단계 구간들 중에서, 배란 호르몬 변화 그래프를 획득한 후에 측정된 배란 호르몬 측정값에 해당하는 구간의 배란 상태를 나타내는 디스플레이부를 포함한다.
기타 실시예들의 구체적인 사항들은 상세한 설명 및 도면들에 포함되어 있다.
[0009]
발명의 효과
본 발명의 일 실시예에 따른 자가 배란 모니터링 장치에 따르면, 임신 시기 및 배란 지속 기간 정보를 분석하여 [0010]
본인에게 알려줌으로써, 보다 더 정확하게 가임 시기를 판단할 수 있다.
또한, 본 발명의 자가 배란 모니터링 장치는 소형화가 가능하여, 개인이 휴대하면서 배란 정보를 신속하고 정확 [0011]
하게 획득, 분석 및 이를 통한 피드백 기능을 구현함으로써, 손쉽게, 저렴하게, 재현성있게 미세하고 정확한 바 이오 샘플 테스트 키트의 판독이 가능하다. 따라서, 본 발명의 자가 배란 모니터링 장치는 원격 건강 모니터링, 원격 맞춤 임신 가이드, 자가 임신 판별기를 포함한 다양한 임신 정보 제공용 바이오 장치에 응용될 수 있다.
도면의 간단한 설명
도 1은 본 발명의 일 실시예에 따른 자가 배란 모니터링 장치의 개략 블록도이다.
[0012]
도 2는 본 발명의 일 실시예에 따른 자가 배란 모니터링 장치의 개략 사시도이다.
도 3a 및 도 3b는 본 발명의 일 실시예에 따른 자가 배란 모니터링 장치를 설명하기 위한 배란 호르몬 그래프들 이다.
도 4a 내지 도 4c는 본 발명의 일 실시예에 따른 자가 배란 모니터링 장치에 장착되는 배란 측정 래피트 키트를 나타낸다.
발명을 실시하기 위한 구체적인 내용
본 발명의 이점 및 특징, 그리고 그것들을 달성하는 방법은 첨부되는 도면과 함께 상세하게 후술되어 있는 실시 [0013]
예를 참조하면 명확해질 것이다. 그러나 본 발명은 이하에서 개시되는 실시예에 한정되는 것이 아니라 서로 다 른 다양한 형태로 구현될 수 있으며, 단지 본 실시예는 본 발명의 개시가 완전하도록 하고, 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자에게 발명의 범주를 완전하게 알려주기 위해 제공되는 것이며, 본 발명은 청구항의 범주에 의해 정의될 뿐이다. 명세서 전문에 걸쳐 동일 참조 부호는 동일 구성 요소를 지칭한다.
본 명세서에서 사용된 용어는 실시예들을 설명하기 위한 것이며 본 발명을 제한하고자 하는 것은 아니다. 본 명 [0014]
세서에서, 단수형은 문구에서 특별히 언급하지 않는 한 복수형도 포함한다. 명세서에서 사용되는 '포함한다 (comprises)' 및/또는 '포함하는(comprising)'은 언급된 구성요소, 단계, 동작 및/또는 소자는 하나 이상의 다 른 구성요소, 단계, 동작 및/또는 소자의 존재 또는 추가를 배제하지 않는다.
또한, 본 명세서에서 기술하는 실시예들은 본 발명의 이상적인 예시도인 단면도 및/또는 평면도들을 참고하여 [0015]
설명될 것이다. 도면들에 있어서, 막 및 영역들의 두께는 기술적 내용의 효과적인 설명을 위해 과장된 것이다.
특정 형태를 예시하기 위한 것이며 발명의 범주를 제한하기 위한 것이 아니다.
본 발명의 일 실시예에서는 최적의 가임기를 판별할 수 있는 자가 배란 모니터링 장치를 개시한다. 이하, 도면 [0016]
들을 참조하여 본 발명의 일 실시예에 따른 자가 배란 모니터링 장치에 대해 상세히 설명한다.
본 발명의 일 실시예에 따른 자가 배란 모니터링 장치는, 배란 호르몬(LH)을 측정할 수 있는 배란 래피드 키트 [0017]
를 이용하여, 배란 호르몬을 반정량적 혹은 정량적으로 감지하되 여러 회수에 걸쳐 측정하고, 측정값을 배란 시 기를 포함하는 기간 동안에 시간 별로 저장한다. 그리고, 저장된 측정값들로부터 배란 호르몬 변동 추세를 시간 별로 예측하여, 배란 시기 및 배란 지속 기간 정보 등을 제공한다.
본 발명의 일 실시예에 따른 자가 배란 모니터링 장치는, 임신 가능한 여성이 개인적으로 휴대하면서, 배란 정 [0018]
보 모니터링을 통해 신속하고 정확한 임신 시기 정보를 제공받을 수 있다.
본 발명의 일 실시예에 따른 자가 배란 모니터링 장치는 배란 호르몬 측정을 위한 래피드 키트와, 래피드 키트 [0019]
에서 나온 신호를 판독하는 감지 장치, 감지된 반정량적 정성 신호를 다단계로 읽어내며, 일정 시기 동안 측정 된 감지 신호를 이용하여 배란 호르몬 배출 패턴을 예측하는 기능을 포함하며, 이것을 이용하여 임신 예상 시기 및 배란 지속 시간 등에 대한 임신 관련 자가 판단을 할 수 있도록 정보를 제공한다.
이하, 도면들을 참조하여 본 발명의 일 실시예에 따른 자가 배란 모니터링 장치에 대해 상세히 설명한다.
[0020]
도 1 및 도 2를 참조하면, 일 실시예에 따른 자가 배란 모니터링 장치(100)는, 배란 호르몬의 농도를 측정하는 [0021]
측정부(110), 메모리부(120), 중앙 처리부(140), 디스플레이부(130), 및 정보 송수신부(150)를 포함할 수 있다.
자가 배란 모니터링 장치(100)의 측정부(110)에는 도 4a 내지 도 4c에 도시된 1회용 배란 래피드 키트(10)가 장 [0022]
착될 수 있으며, 배란 래피드 키트(10)에 흡수된 체액으로부터 배란 호르몬의 농도를 측정한다. 측정부(110)에 서는 배란 래피드 키트(10)들을 장착하여 각 키트들로부터 배란 호르몬의 농도를 측정한다. 측정부(110)에서는 배란 주기를 모니터링하기 위해 여러 개의 키트들로부터 배란 호르몬의 농도가 측정될 수 있다.
메모리부(120)에는 배란 호르몬의 측정 시간 및 측정부(110)에서 측정된 배란 호르몬 농도의 측정값이 저장될 [0023]
수 있다.
중앙 처리부(140)는 메모리부(120)에 저장된 측정값들 및 측정 시간을 토대로 배란 호르몬의 추세를 기간 별로 [0024]
프로세싱한다.
디스플레이부(130)는 중앙 처리부(140)에서의 프로세싱 결과에 따라 배란 호르몬의 농도 변화를 시간 대 농도의 [0025]
그래프로 표시한다. 또한, 디스플레이부(130)는 중앙 처리부(140)에서의 분석 결과에 따라, 배란 시기 및 배란 호르몬 지속 기간 정보를 사용자에게 알려준다.
정보 송수신부(150)는 메모리부(120)에 저장된 측정값들을 외부로 송수신한다. 예를 들어 정도 송수신부는 블루 [0026]
투스, 지그비, Wi-Fi, 유에스비 또는 시릴얼 통신 등이 가능한 유무선 통신 모듈을 포함할 수 있다. 즉, 개인이 휴대 가능한 배란 호르몬 모니터링 장치(100)는 병원 네트워크 시스템과 유무선 통신을 통해 연결될 수 있으며, 이에 따라 원격 건강 모니터링, 원격 맞춤 임신 가이드와 같은 다양한 임신 관련 정보를 제공 받을 수 있다.
나아가, 자가 배란 모니터링 장치(100)는 개인이 휴대하면서 자가 배란 모니터링 장치(100)의 제어를 위한 조작 [0027]
부(예를 들어, 버튼, 터치 스크린, 스위치 등)가 설치될 수 있다.
일 실시예에 따른 자가 배란 모니터링 장치는, 1회용 배란 래피드 키트(도 1 및 도 2의 10)를 이용하여 자가 배 [0028]
란 모니터링 장치(도 1의 100)에서 배란 호르몬 농도를 5일 내지 14일 동안 수회 측정한다. 배란 호르몬 농도의 측정값들과 측정 시간이 자가 배란 모니터링 장치(도 1의 100)의 메모리부(도 1의 120)에 저장될 수 있다.
중앙 처리부(도 1의 140)에서는 메모리부(도 1의 120)에 저장된 측정 시간 및 측정값들을 토대로 신호 [0029]
처리하여, 배란 호르몬 변화 그래프를 획득할 수 있다. 중앙 처리부(도 1의 140)에서 얻어진 배란 호르몬 변화 그래프는 도 3a 및 도 3b에 도시된 것처럼, 디스플레이부(도 1의 130)에 표시될 수 있다.
그리고, 중앙 처리부(도 1의 140)에서는 배란 호르몬 변화 그래프로부터 배란 호르몬의 농도를 다단계 구간들로 [0030]
분류한다. 예를 들어, 배란 호르몬의 농도를 도 3a에 도시된 것처럼, 3단계의 구간으로 나누어질 수 있다. 즉, 배란 호르몬의 농도에 따라, 불임기, 과도기 또는 배란기로 분류될 수 있다. 또한, 좀 더 자세하게 측정부(도 1 의 110)에서 측정되는 배란 호르몬의 농도 추이는 도 3b에 도시된 바와 같이, 5단계의 구간으로 나누어질 수 있 다.
나아가, 중앙 처리부(도 1의 140)에서는 배란 호르몬 변화 그래프를 획득한 후에 배란 래피드 키트로부터 측정 [0031]
된 배란 호르몬 측정값을 다단계 구간들과 비교 분석한다. 즉, 배란 호르몬 측정값의 농도가 불임기, 과도기 또 는 배란기에 해당하는지 판별한다.
중앙 처리부(도 1의 140)에서 판별된 결과는 디스플레이부(도 1의 130)에 표시될 수 있다. 즉, 디스플레이부(도 [0032]
1의 130)에는 불임기, 과도기 또는 배란기와 같은 배란 상태가 표시될 수 있으며, 배란 호르몬 변화 그래프로부 터 산출된 배란 지속 기간 정보가 표시될 수 있다.
본 발명의 일 실시예에 따른 자가 배란 모니터링 장치는, 일정 시간 동안에 측정한 신호 크기를 다단계로 나누 [0033]
어 저장하고, 신호 처리를 통해, 날짜 별 배란 호르몬 농도 변화 추세를 사용자에게 신속 정확하게 알려줌으로 써, 사용자가 자신의 배란 시기를 정확히 판별할 수 있다. 결과적으로 사용자는 이 정보를 보고 자신의 가임 혹 은 피임 가능 날짜 정보를 구체적으로 판단할 수 있다.
도 4a 내지 도 4c를 참조하면, 자가 배란 모니터링 장치(100)에 장착되는 1회용 배란 래피드 키트(110)는 혈액, [0034]
타액, 또는 소변과 같은 체액 내의 배란 호르몬 농도에 따라 배란 유무를 판별할 수 있다. 이러한 배란 래피드 키트(110)는 검체(analyte) 투입구(102), 결과 판정창(103), 검체 흡수 패드(104), 검사 밴드(105) 및 제어 밴 드(106, 107, 108)를 포함한다.
검체 투입구(102)에 혈액, 타액, 소변과 같은 검체가 투입되며, 검체 내 배란 호르몬의 농도가 25mIU 이하인 경 [0035]
우, 도 4a에 도시된 것처럼, 결과 판정창(103)에서 검사 밴드(105)만 색이 변화하며 제어 밴드(106)에서는 색의 변화가 일어나지 않는다. 그리고, 배란 호르몬의 농도가 25 mIU 이상인 경우, 도 4b 및 도 4c에 도시된 것처럼, 결과 판정창(103)에 검사 밴드(105) 및 제어 밴드(106)의 색이 변화하여 두 줄이 나타나게 된다. 여기서, 제어 밴드(106)의 색은 배란 호르몬의 농도가 증가할수록 점점 진해진다. 이와 같은 제어 밴드의 색 변화는 불임기, 과도기 및 배란기 상태를 사용자에게 알려준다.
배란 호르몬의 농도에 따라 제어 밴드(106)의 색 변화는 배란 호르몬의 상승기와 하강기에 비슷할 수 있다. 따 [0036]
라서, 배란 래피드 키트(110)에 체액을 흡수시킨후, 자가 배란 모니터링 측정 장치에 장착하여 배란 호르몬은 농도를 반정량적 또는 정성적으로 분석한다. 즉, 자가 배란 모니터링 측정 장치에서 배란 호르몬의 농도를 측정 한다.
한편, 배란 래피드 키트(110)는 타액을 통해 배란 호르몬을 측정할 수 있으며, 타액을 이용하여 배란 호르몬을 [0037]
측정하는 경우, 배란 호르몬의 농도가 증가 함에 따라 래피트 키드에서 침전물의 밀도가 증가한다. 25 mIU 근처 에서부터 침전물이 없다가 희미하게 나타나기 시작하여, 배란 호르몬의 양의 증가에 따라 침전물의 색이 점점 더 진해진다. 이는 배란 전후 과도기 상태와 배란기 상태를 사용자에게 알려준다.
이상, 첨부된 도면을 참조하여 본 발명의 실시예를 설명하였지만, 본 발명이 속하는 기술분야에서 통상의 지식 [0038]
을 가진 자는 본 발명이 그 기술적 사상이나 필수적인 특징을 변경하지 않고서 다른 구체적인 형태로 실시될 수 있다는 것을 이해할 수 있을 것이다. 그러므로 이상에서 기술한 실시예에는 모든 면에서 예시적인 것이며 한정 적이 아닌 것으로 이해해야만 한다.
도면 도면1
