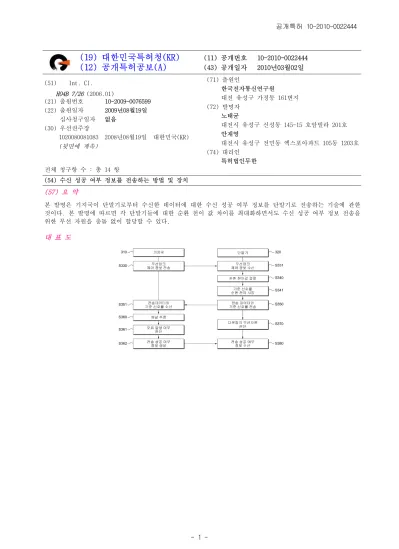

(19) 대한민국특허청(KR) (12) 공개특허공보(A)
(11) 공개번호 10-2010-0022444 (43) 공개일자 2010년03월02일 (51) Int. Cl.
H04B 7/26 (2006.01)
(21) 출원번호 10-2009-0076599 (22) 출원일자 2009년08월19일 심사청구일자 없음
(30) 우선권주장
1020080081083 2008년08월19일 대한민국(KR) (뒷면에 계속)
(71) 출원인
한국전자통신연구원
대전 유성구 가정동 161번지 (72) 발명자
노태균
대전시 유성구 신성동 145-15 호암빌라 201호 안재영
대전시 유성구 전민동 엑스포아파트 105동 1203호 (74) 대리인
특허법인무한 전체 청구항 수 : 총 14 항
(54) 수신 성공 여부 정보를 전송하는 방법 및 장치 (57) 요 약
본 발명은 기지국이 단말기로부터 수신한 데이터에 대한 수신 성공 여부 정보를 단말기로 전송하는 기술에 관한 것이다. 본 발명에 따르면 각 단말기들에 대한 순환 천이 값 차이를 최대화하면서도 수신 성공 여부 정보 전송을 위한 무선 자원을 충돌 없이 할당할 수 있다.
대 표 도
(30) 우선권주장
1020080094491 2008년09월26일 대한민국(KR) 1020080101970 2008년10월17일 대한민국(KR) 1020090047517 2009년05월29일 대한민국(KR) 이 발명을 지원한 국가연구개발사업
과제고유번호 2006-S-001-03
부처명 지식경제부 및 정보통신연구진흥원 연구사업명 IT성장동력기술개발
연구과제명 4세대 이동통신을 위한 적응 무선접속 및 전송기술 개발 주관기관 한국전자통신연구원
연구기간 2008-01-01 ~ 2008-12-31
특허청구의 범위 청구항 1
무선통신 시스템의 단말기에서 기지국으로 전송된 데이터에 대한 수신 성공 여부 정보를 수신하는 방법에 있어 서,
기지국으로부터 기준 신호에 대한 순환 천이 정보를 수신하는 단계;
상기 기준 신호에 대한 순환 천이 정보와 일대일 매핑되는 동적 순환 천이 값에 기초하여 결정된 순환 천이 값 으로 순환 천이된 기준 신호를 데이터와 함께 상기 기지국으로 전송하는 단계; 및
상기 기준 신호에 대한 순환 천이 정보와 일대일 매핑되는 모디파이어(modifier)에 기초하여 식별되는 하향링 크 채널의 무선자원을 통해 상기 전송된 데이터의 수신 성공 여부 정보를 상기 기지국으로부터 수신하는 단계 를 포함하는 수신 성공 여부 정보 수신 방법.
청구항 2 제1항에 있어서,
상기 기준 신호에 대한 순환 천이 정보와 동적 순환 천이 값은 아래 [표 1]과 같이 일대일 매핑되는 것인 수신 성공 여부 정보 수신 방법.
[표 1]
기준 신호에 대한 순환 천이 정보 동적 순환 천이값
000 0
001 6
010 3
011 4
100 2
101 8
110 10
111 9
청구항 3 제1항에 있어서,
상기 기준 신호에 대한 순환 천이 정보와 상기 모디파이어는 아래 [표 2]와 같이 일대일 매핑되는 것인 수신 성공 여부 정보 수신 방법.
[표 2]
기준 신호에 대한 순환 천이 정 보
모디파이어 값
000 0
001 1
010 2
011 3
100 4
101 5
110 6
111 7
청구항 4
제1항에 있어서,
상기 하향링크 채널은 PHICH 인 것인 수신 성공 여부 정보 수신 방법.
청구항 5 제1항에 있어서,
상기 단말기는 확장 순환 전치 신호(extended cyclic prefix)를 이용하여 데이터를 전송하는 것인 수신 성공 여부 정보 수신 방법
청구항 6
무선통신 시스템의 기지국에서 단말기로부터 수신된 데이터에 대한 수신 성공 여부 정보를 전송하는 방법에 있 어서,
기준 신호에 대한 순환 천이 정보를 단말기로 전송하는 단계;
상기 기준 신호에 대한 순환 천이 정보와 일대일 매핑되는 동적 순환 천이 값에 기초하여 결정된 순환 천이 값 으로 순환 천이된 기준 신호를 데이터와 함께 상기 단말기로부터 수신하는 단계; 및
상기 기준 신호에 대한 순환 천이 정보와 일대일 매핑되는 모디파이어(modifier)에 기초하여 식별되는 하향링크 채널의 무선 자원을 통해 상기 수신된 데이터의 수신 성공 여부 정보를 상기 단말기로 전송하는 단계
를 포함하는 수신 성공 여부 정보 전송 방법.
청구항 7 제6항에 있어서,
상기 기준 신호에 대한 순환 천이 정보와 동적 순환 천이 값은 아래 [표 3]과 같이 일대일 매핑되는 것인 수신 성공 여부 정보 전송 방법.
[표 3]
기준 신호에 대한 순환 천이 정보 동적 순환 천이값
000 0
001 6
010 3
011 4
100 2
101 8
110 10
111 9
청구항 8 제6항에 있어서,
상기 기준 신호에 대한 순환 천이 정보와 상기 모디파이어는 아래 [표 4]와 같이 일대일 매핑되는 것인 수신 성공 여부 정보 전송 방법.
[표 4]
기준 신호에 대한 순환 천이 정 보
모디파이어 값
000 0
001 1
010 2
011 3
100 4
101 5
110 6
111 7
청구항 9 제6항에 있어서,
상기 하향링크 채널은 PHICH 인 것인 수신 성공 여부 정보 전송 방법.
청구항 10 제6항에 있어서,
상기 기지국은 상기 단말기로부터 확장 순환 전치 신호(extended cyclic prefix)를 이용하여 전송된 데이터를 수신하는 것인 수신 성공 여부 정보 전송 방법.
청구항 11
무선통신 시스템의 단말기에서 기지국으로 전송된 데이터에 대한 수신 성공 여부 정보를 수신하는 방법에 있어 서,
기지국으로부터 기준 신호에 대한 순환 천이 정보를 수신하는 단계;
하기 [표 5]와 같이 상기 기준 신호에 대한 순환 천이 정보와 일대일 매핑되는 동적 순환 천이 값에 기초하여 결정된 순환 천이 값으로 순환 천이된 기준 신호를 데이터와 함께 기지국으로 전송하는 단계; 및
하기 [표 6]과 같이 상기 기준 신호에 대한 순환 천이 정보와 일대일 매핑되는 모디파이어(modifier)에 기초하 여 식별되는 하향링크 채널의 무선자원을 통해 상기 전송된 데이터의 수신 성공 여부 정보를 상기 기지국으로 부터 수신하는 단계
를 포함하는 수신 성공 여부 정보 수신 방법.
[표 5]
기준 신호에 대한 순환 천이 정보 동적 순환 천이값
000 0
001 6
010 3
011 4
100 2
101 8
110 10
111 9
[표 6]
기준 신호에 대한 순환 천이 정 보
모디파이어 값
000 0
001 1
010 2
011 3
100 4
101 5
110 6
111 7
청구항 12
무선통신 시스템의 기지국에서 단말기로부터 수신된 데이터에 대한 수신 성공 여부 정보를 전송하는 방법에 있 어서,
기준 신호에 대한 순환 천이 정보를 단말기로 전송하는 단계;
하기 [표 7]과 같이 상기 기준 신호에 대한 순환 천이 정보와 일대일 매핑되는 동적 순환 천이 값에 기초하여 결정된 순환 천이 값으로 순환 천이된 기준 신호를 데이터와 함께 상기 단말기로부터 수신하는 단계;
하기 [표 8]과 같이 상기 기준 신호에 대한 순환 천이 정보와 일대일 매핑되는 모디파이어(modifier)에 기초하 여 식별되는 하향링크 채널의 무선 자원을 통해 상기 수신된 데이터의 수신 성공 여부 정보를 상기 단말기로 전 송하는 단계를 포함하는 수신 성공 여부 정보 전송 방법.
[표 7]
기준 신호에 대한 순환 천이 정보 동적 순환 천이값
000 0
001 6
010 3
011 4
100 2
101 8
110 10
111 9
[표 8]
기준 신호에 대한 순환 천이 정 보
모디파이어 값
000 0
001 1
010 2
011 3
100 4
101 5
110 6
111 7
청구항 13
컴퓨터 판독 가능한 기록 매체에 있어서,
기지국으로부터 기준 신호에 대한 순환 천이 정보를 수신하는 단계;
상기 기준 신호에 대한 순환 천이 정보와 일대일 매핑되는 동적 순환 천이 값에 기초하여 결정된 순환 천이 값 으로 순환 천이된 기준 신호를 데이터와 함께 기지국으로 전송하는 단계; 및
상기 기준 신호에 대한 순환 천이 정보와 일대일 매핑되는 모디파이어(modifier)에 기초하여 식별되는 하향링크 채널의 무선자원을 통해 상기 전송된 데이터의 수신 성공 여부 정보를 상기 기지국으로부터 수신하는 단계 를 포함하는 수신 성공 여부 정보 수신 방법을 실행시키기 위한 프로그램이 기록된 컴퓨터 판독 가능한 기록 매 체.
청구항 14
컴퓨터 판독 가능한 기록 매체에 있어서,
기준 신호에 대한 순환 천이 정보를 단말기로 전송하는 단계;
상기 기준 신호에 대한 순환 천이 정보와 일대일 매핑되는 동적 순환 천이 값에 기초하여 결정된 순환 천이 값 으로 순환 천이된 기준 신호를 데이터와 함께 상기 단말기로부터 수신하는 단계; 및
상기 기준 신호에 대한 순환 천이 정보와 일대일 매핑되는 모디파이어(modifier)에 기초하여 식별되는 하향링크 채널의 무선 자원을 통해 상기 수신된 데이터의 수신 성공 여부 정보를 상기 단말기로 전송하는 단계
를 포함하는 수신 성공 여부 정보 전송 방법을 실행시키기 위한 프로그램이 기록된 컴퓨터 판독 가능한 기록 매체.
명 세 서
발명의 상세한 설명 기 술 분 야
기지국이 단말기로부터 수신한 데이터에 대한 수신 성공 여부 정보를 단말기로 전송하는 기술에 관한 것이다.
[0001]
배 경 기 술
다중 반송파 셀룰라 이동통신 시스템에서 단말기는 기지국으로 상향링크 데이터 전송을 수행한다. 한 서브프레 [0002]
임(subframe)내에 다수의 단말기가 상향링크 데이터를 전송할 수 있으므로, 기지국은 한 서브프레임 내에 다수 의 단말기에게 상기 데이터에 대한 전송 성공 여부 정보(ACK/NACK)를 전송할 수 있어야 한다. 일 예로서, 3GPP LTE 시스템에서는 상향링크 데이터에 대한 전송 성공 여부 정보를 HI(HARQ Indicator)라고 하고, 기지국은 다수 의 단말기에게 HI를 물리 HARQ 지시자 채널(Physical Hybrid ARQ Indicator Channel; 이하 "PHICH"라 함)을 통 해 전송한다.
한편, 단말기는 순환 천이(cyclic shift)된 기준 신호(reference signal)를 기지국으로 전송한다. 기지국은 기 [0003]
준 신호를 이용하여 각 단말기에 대한 무선 채널을 추정한다. 기지국의 무선 채널 추정을 용이하게 하기 위하여 각 단말기가 전송하는 기준 신호에 대한 순환 천이 값은 서로 최대한 이격 되어야 한다.
각 단말기에 대한 순환 천이 값과 각 단말기에 대한 PHICH 무선 자원은 서로 연관된다. 따라서, 각 단말기에 대 [0004]
한 순환 천이 값을 최대한 이격시키는 것만을 고려하여 각 단말기에 대한 순환 천이 값을 결정한다면, 각 단말 기에 대하여 동일한 PHICH 무선 자원이 할당될 수 있다.
각 단말기에 대하여 동일한 PHICH 무선 자원이 할당된다면, 각 단말기는 자신에 대한 PHICH 무선 자원을 구별할 [0005]
수 없게 되어, 자신이 전송한 데이터에 대한 PHICH 정보를 수신할 수 없게 된다.
따라서, 각 단말기에 대한 순환 천이값을 최대한 이격시키면서도 각 단말기에 대하여 서로 다른 PHICH 무선 자 [0006]
원을 할당해야 한다.
발명의 내용
해결 하고자하는 과제
본 발명의 목적은 기지국으로부터 수신된 무선 링크 제어 정보에 따라서 기준 신호를 순환 천이시키는 것이다.
[0007]
본 발명의 목적은 PHICH를 위한 무선 자원을 충돌 없이 할당하는 것이다.
[0008]
본 발명의 목적은 단말기들의 순환 천이 값 차이를 최대화하면서도 PHICH를 위한 무선 자원을 충돌 없이 할당 [0009]
하는 것이다.
과제 해결수단
상기의 목적을 이루고 종래기술의 문제점을 해결하기 위하여, 본 발명은 무선통신 시스템의 단말기에서 전송된 [0010]
데이터에 대한 수신 성공 여부 정보를 수신하는 방법에 있어서, 기지국으로부터 기준 신호에 대한 순환 천이 정 보를 수신하는 단계, 상기 기준 신호에 대한 순환 천이 정보에 기초하여 결정된 순환 천이 값으로 순환 천이된 기준 신호를 데이터와 함께 기지국으로 전송하는 단계, 상기 기지국으로부터 상기 기준 신호에 대한 순환 천이 정보에 기초하여 결정되는 하향링크 채널을 통해 상기 전송된 데이터의 수신 성공 여부 정보를 수신하는 단계를 포함하고, 상기 순환 천이값은 상기 기준 신호에 대한 순환 천이 정보와 일대일 매핑되는 동적 순환 천이 값에 따라 결정되고, 상기 하향링크 채널의 무선 자원 위치는 상기 기준 신호에 대한 순환 천이 정보에 의해 일대일 매핑되는 모디파이어(modifier)에 의해 식별되는 것인 수신 성공 여부 정보 수신 방법이 제공된다.
본 발명의 또 다른 일 측에 따르면, 무선통신 시스템의 기지국에서 단말기로부터 수신된 데이터에 대한 수신 [0011]
성공 여부 정보를 전송방법에 있어서, 기준 신호에 대한 순환 천이 정보를 단말기로 전송하는 단계, 상기 단말 기로부터 상기 기준 신호에 대한 순환 천이 정보에 기초하여 결정된 순환 천이 값으로 순환 천이된 기준 신호 를 데이터와 함께 수신하는 단계, 상기 기준 신호에 대한 순환 천이 정보에 기초하여 결정되는 하향링크 채널 을 통해 상기 단말기로 상기 수신된 데이터의 수신 성공 여부 정보를 전송하는 단계를 포함하고, 상기 순환 천 이값은 상기 기준 신호에 대한 순환 천이 정보와 일대일 매핑되는 동적 순환 천이 값에 따라 결정되고, 상기 하향링크 채널의 무선 자원의 위치는 상기 기준 신호에 대한 순환 천이 정보에 의해 일대일 매핑되는 모디파이 어에 의해 식별되는 것인 수신 성공 여부 정보 전송 방법이 제공된다.
효 과
본 발명에 따르면, 기지국으로부터 수신한 무선 링크 제어 정보에 따라서 기준 신호를 순환 천이 시킬 수 있다.
[0012]
본 발명에 따르면 단말기들의 순환 천이 값 차이를 최대화하면서도 PHICH 를 위한 무선 자원을 충돌 없이 할당 [0013]
할 수 있다.
발명의 실시를 위한 구체적인 내용
이하에서는 첨부된 도면을 참조하여 본 발명의 실시 예를 상세히 설명한다.
[0014]
본 발명에서의 '기지국'은 '하나의 셀을 제어하는 제어장치'의 의미로 사용된다. 실제 통신 시스템에서의 '물리 [0015]
적인 기지국'은 복수의 셀을 제어할 수 있는데 이 경우에 '물리적인 기지국'은 본 발명에서의 '기지국'을 여러 개 포함하고 있는 것으로 생각할 수 있다. 즉, 각 셀마다 다르게 할당되는 파라미터는 각 '기지국'이 서로 다른 값을 할당한다고 생각할 수 있다.
본 발명에서의 '기준 신호'는 본 발명이 3GPP LTE 시스템에 적용되는 경우, 상향링크 복조 기준 신호 [0016]
(Demodulation Reference Signal, DMRS)가 될 수 있다.
도 1은 본 발명의 일 실시 예에 따라서 단말기로부터 기지국으로 전송되는 데이터 프레임의 구조를 도시한 도면 [0017]
이다. 단말기로부터 기지국으로 전송되는 데이터 프레임(100)은 제1 데이터(110) 및 제2 데이터(130)를 포함한 다. 데이터 프레임(100)은 기준 신호(120)를 포함할 수 있다.
기준 신호(120)는 단말기와 기지국간에 서로 약속된 신호로서, 기지국은 단말기가 전송하는 기준 신호(120)의 [0018]
패턴을 알고 있다. 기지국은 기준 신호(120)를 이용하여 단말기와 기지국간의 무선 채널을 추정하고, 추정된 무 선 채널을 이용하여 제1 데이터(110) 및 제2 데이터(120)를 디코딩 할 수 있다.
본 발명의 일 실시 예에 따르면 복수의 단말기는 각 데이터 프레임을 동일한 상향링크 무선 자원을 이용하여 기 [0019]
지국으로 전송할 수 있으나, 반드시 이에 한정되는 것은 아니다. 특히, 기지국은 다중 사용자 다중입력 다중 출 력(MU-MIMO: Multi User Multiple Input Multiple Output)수신 기법을 이용하여 각 데이터 프레임을 수신할 수 있으나, 반드시 이에 한정되는 것은 아니며, 단일 사용자 다중입력 다중출력(SU-MIMO: Single User Multiple Input Multiple Output) 수신 기법을 이용하여 각 데이터 프레임을 수신할 수도 있다.
만약 각 단말기들이 동일한 기준 신호(120)를 이용한다면, 기지국은 동일한 상향링크 무선 자원을 이용하여 수 [0020]
신한 각 프레임들에 포함된 복수의 기준 신호(120)들을 구분할 수 없다. 이 경우, 각 단말기에 대한 무선 채널 을 추정할 수 없어 데이터(110, 130)를 디코딩 할 수 없다.
이를 극복하기 위하여 기지국은 각 단말기들에게 서로 다른 값의 순환 천이 값(cyclic shift value)을 할당할 [0021]
수 있다. 단말기들은 할당 받은 순환 천이 값에 따라서 각 기준 신호(120)들을 순환 천이시킬 수 있다. 기지국 은 기준 신호(120)들의 순환 천이 값을 이용하여 각 기준 신호(120)들을 구분할 수 있다. 이 경우, 기지국은 각 단말기에 대한 무선 채널을 추정하고, 추정된 무선 채널을 이용하여 각 단말기에 대한 제1 데이터(110) 및 제2 데이터(120)를 디코딩 할 수 있다.
도 2는 순환 천이된 기준 신호를 이용하여 무선 채널을 추정하는 본 발명의 일 실시 예를 도시한 도면이다. 이 [0022]
하 도 2에서는 서로 다른 순환 천이 값에 따라서 순환 천이된 기준 신호(120)들을 이용하여 기지국이 각 기준 신호들을 구분하는 개념을 설명하기로 한다.
단말기는 시간 영역에서 기준 신호를 순환 천이 시킬 수 있다.
[0023]
또는 단말기는 주파수 영역에서 기준 신호를 위상 천이 시키고, 위상 천이된 기준 신호를 역푸리에 변환할 수 [0024]
있다. 주파수 영역에서 각 기준 신호들간의 위상 차이는 시간 영역에서 각 기준 신호들간의 시간차이로 나타난 다.
즉, 제1 단말기로부터 수신한 제1 기준 신호와 제2 단말기로부터 수신한 제2 기준 신호는 서로 시간차를 두고 [0025]
검출될 수 있다.
도 2의 (a)는 제1 기준 신호와 제2 기준 신호가 서로 충분히 이격 된 경우에, 각 기준 신호를 이용하여 각 단말 [0026]
기에 대한 무선 채널을 추정한 결과를 도시한 도면이다.
도 2에서는 1개의 데이터 프레임에 상응하는 시간(230)이 12개의 시간 구간으로 구분되었다.
[0027]
기지국은 제1 단말기로부터 수신한 제1 기준 신호를 이용하여 제1 단말기에 대한 제1 무선 채널(210)을 추정한 [0028]
다. 또한, 기지국은 제2 단말기로부터 수신한 제2 기준 신호를 이용하여 제2 단말기에 대한 제2 무선 채널(22 0)을 추정한다.
도 2의 (a)에서, 제1 무선 채널(210)은 제1 시간 구간부터 제5 시간 구간(231)까지 위치한다. 또한 제2 무선 채 [0029]
널(220)은 제7 시간 구간부터 제11 시간 구간(232)까지 위치한다. 제1 무선 채널(210)과 제2 무선 채널(220)은 서로 겹치지 않고 서로 완전히 분리되어 위치하므로, 제1 무선 채널(210)과 제2 무선 채널(220)은 충분히 이격 되어 있다고 말할 수 있다.
제1 무선 채널(210)과 제2 무선 채널(220)이 서로 겹치지 않으므로, 기지국은 제1 무선 채널(210)과 제2 무선 [0030]
채널(220)을 정확히 추정할 수 있다. 기지국은 정확히 추정된 각 무선 채널(210, 220)을 이용하여 제1 단말기 또는 제2 단말기로부터 수신한 데이터를 정확히 디코딩 할 수 있다.
도 2의 (b)는 제1 기준 신호와 제2 기준 신호가 서로 충분히 이격 되지 않은 경우에, 각 기준 신호를 이용하여 [0031]
각 단말기에 대한 무선 채널을 추정한 결과를 도시한 도면이다.
도 2의 (b)에서, 제1 무선 채널(240)은 제1 시간 구간부터 제5 시간 구간까지(261) 위치한다. 또한 제2 무선 채 [0032]
널(250)은 제4 시간 구간부터 제8 시간 구간 까지(262) 위치한다. 즉, 제1 무선 채널(240)과 제2 무선 채널 (250)은 제4 시간 구간부터 제5 시간 구간까지의 구간(263)에서 서로 겹친다. 따라서 제1 무선 채널(240)과 제2 무선 채널(250)은 서로 충분히 이격 되어 있다고 할 수 없다. 이 경우, 기지국은 제1 무선 채널(240)과 제2 무 선 채널(250)을 서로 구분할 수 없으며, 각각의 무선 채널(240, 250)을 정확히 추정할 수도 없다. 따라서 제1 단말기 또는 제2 단말기로부터 수신한 데이터를 정확히 디코딩 할 수 없다.
기지국이 각 무선 채널을 정확히 추정하기 위해서는 각 무선 채널이 전체 시간 구간(230)까지의 구간 내에 모두 [0033]
포함되어야 하며, 또한 각 무선 채널이 겹치지 않아야 한다. 즉, 각 무선 채널이 충분히 이격 되어야 한다.
기지국이 각 무선 채널을 최대한 이격 되도록 할 경우, 기지국은 각 무선 채널의 길이(231, 232, 261, 262)를 [0034]
정확히 알 수 없으므로, 각 무선 채널들간의 시간차이가 균등하게 되도록 하는 것이 바람직하다. 기지국은 각 무선 채널들간의 시간차이가 균등하게 되도록 각 단말기에 대한 기준 신호의 순환 천이 값을 결정할 수 있다.
도 2와 같이 2개의 단말기가 기지국으로 기준 신호를 전송하는 경우에, 제1 무선 채널은 제1 시간 구간에 위치 [0035]
하고, 제2 무선 채널은 제7 시간 구간에 위치하면 각 무선 채널은 최대로 이격 된다. 또한 3개의 단말기가 기지 국으로 기준 신호를 전송하는 경우에, 제1 단말기에 대한 제1 무선 채널은 제1 시간 구간에, 제2 단말기에 대한 제2 무선 채널은 제5 시간 구간에, 제3 단말기에 대한 제3 무선 채널은 제9 시간 구간에 위치한다면, 각 채널은 최대한 이격 되고, 각 채널들간의 시간차이가 균등하다.
각 단말기가 직교 주파수 분할 다중화(OFDM: Orthogonal Frequency Division Multiplexing)방식으로 기준 신호 [0036]
를 전송하는 경우, 시간 영역에서 각 기준 신호들간의 시간 간격은 주파수 영역에서 각 기준 신호들간의 위상 간격에 비례한다.
각 단말기가 순환 천이 값에 따라서 각 기준 신호들의 위상을 개별적으로 변환하는 것을 고려하면, 각 무선 채 [0037]
널 간의 시간 차이는 각 기준 신호의 순환 천이 값에 따라서 결정된다. 기지국은 각 무선 채널 간의 시간 차이 가 최대가 되도록 각 기준 신호의 순환 천이 값을 결정할 수 있다.
도 3은 무선 링크 제어 정보에 따라서 하향링크 무선 자원을 판단하는 본 발명의 일 실시 예를 단계별로 도시한 [0038]
순서도이다.
단계(S330)에서 기지국(310)은 무선 링크 제어 정보를 단말기(320)로 전송한다.
[0039]
본 발명이 3GPP LTE 시스템에 적용되는 경우, 무선 링크 제어 정보는 DCI(Downlink Control Information) [0040]
format 0 가 될 수 있다. DCI format 0에는 단말기가 기지국에 데이터를 전송하는데 필요한 복수 개의 정보가 포함되어 있는데, 이 중 '기준 신호에 대한 순환 천이 정보'도 포함되어 있다. 단말기는 DCI format 0에 포함된 '기준 신호에 대한 순환 천이 정보'를 참조하여 동적 순환 천이 값을 결정할 수 있다. DCI format 0는 PDCCH(Physical Downlink Control Channel)를 통해 전송된다. 기지국(310)에 복수의 단말기들이 데이터를 전송 하는 경우에, 기지국(310)은 각 단말기에 대하여 서로 다른 값으로 결정된 무선 링크 제어 정보를 전송할 수 있 다.
단계(S331)에서 단말기(320)는 기지국으로부터 무선 링크 제어 정보를 수신한다.
[0041]
단계(S340)에서 단말기(320)는 무선 링크 제어 정보에 기초하여 순환 천이 값을 결정한다. 본 발명에 3GPP LTE [0042]
시스템에 적용되는 경우, 단말기(320)는 기지국(310)으로부터 수신한 무선 링크 제어 정보에 포함되어 있는 기 준 신호에 대한 순환 천이 정보(cyclic shift for DMRS field in DCI format 0)에 기초하여 동적 순환 천이 값 을 결정하고, 동적 순환 천이 값과 기지국(310)으로부터 전송된 다른 정보를 조합하여 기준 신호에 대한 순환 천이 값을 결정할 수 있다.
본 발명의 일 실시 예에 따르면 단계(S340)에서 단말기(320)는 하기 수학식 1에 따라서 기준 신호에 대한 순환 [0043]
천이 값을 결정할 수 있다.
[수학식 1]
[0044]
[0045]
여기서, 는 각 단말기(320)의 기준 신호에 대한 순환 천이 값이고, 은 정적 순환 천이 값으로 [0046]
특정 셀에 속한 모든 단말기들에 대하여 동일하게 전송되는 방송 정보에 포함되어 있다. 특정 셀에 대응되는 기
지국은 셀 내의 모든 단말기들로 동일한 를 전송한다. 서로 다른 셀에 속한 단말기들은 서로 다른
를 수신할 수 있다. 는 단계(S331)에서 단말기(320)가 기지국(310)으로부터 수신한 무
선링크 제어정보에 기초하여 결정된 동적 순환 천이 값이다. 는 하기 수학식 2에 따라서 결정된다. 본 발명이 3GPP LTE 시스템에 적용되는 경우, 무선링크 제어 정보는 DCI(Downlink Control Information) format 0 가 될 수 있다. 단말기(320)가 기지국으로부터 수신한 무선링크 제어 정보에 기초하여 동적 순환 천이 값을 결 정하는 방법에 대해서는 이하 단계(S340)에서 상세히 설명하기로 한다.
[수학식 2]
[0047]
[0048]
여기서, 는 특정 기지국(310)에 속한 모든 단말기들에 대하여 동일하게 결정되는 의사 잡음(pseudo- [0049]
random) 시퀀스이다.
상기 수학식 1 및 수학식 2를 참고하여 단말기(320)의 기준 신호에 대한 순환 천이 값을 살펴보자.
[0050]
및 는 동일한 기지국(310)으로 데이터를 전송하는 단말기들에 대하여 동일한 값으로 결정 된다. 따라서 동일한 기지국(310)으로 데이터를 전송하는 단말기들의 기준 신호의 순환 천이 값들간의 차이는
오로지 동적 순환 천이 값 에 의하여 결정된다.
단계(S341)에서 단말기(320)는 개별적으로 결정된 순환 천이 값으로 기준 신호를 순환 천이 시킨다. 순환 천이 [0051]
의 일 예로서, 단말기(320)는 주파수 영역에서 기준 신호를 위상 천이시키고, 시간 영역으로 역푸리에 변환할 수 있다. 순환 천이의 다른 예로서, 단말기(320)는 시간 영역에서 기준 신호를 순환 천이 시킬 수 있다.
단계(S350)에서 단말기(320)는 순환 천이 값으로 순환 천이된 기준 신호를 기지국(310)으로 전송한다. 단말기 [0052]
(320)는 도1에 도시된 데이터 프레임을 이용하여 제1 데이터, 제2 데이터 및 기준 신호를 기지국(310)으로 전송 할 수 있다. 본 발명이 3GPP LTE 시스템에 적용될 경우, 단말기(320)는 상향링크 데이터를 PUSCH(Physical Uplink Shared Channel)을 이용하여 기지국(310)으로 전송할 수 있다.
단계(S351)에서 기지국(310)은 제1 데이터 및 제2 데이터와 함께 기준 신호를 단말기(320)로부터 수신한다. 본 [0053]
발명의 일 실시 예에 따르면 복수의 단말기들은 동일한 무선 자원을 이용하여 각각의 데이터 및 기준 신호를 기 지국(310)으로 전송할 수 있다. 기지국(310)은 다중 사용자 다중입력 다중 출력(MU-MIMO: Multi User Multiple Input Multiple Output) 수신 기법을 이용하여 동일한 무선 자원을 이용하여 전송된 각 데이터들을 수신할 수 있다.
단계(S360)에서 기지국(310)은 단말기(320)로부터 수신한 기준 신호를 이용하여 기지국(310)과 단말기(320)간의 [0054]
무선 채널을 추정한다.
단계(S361)에서 기지국(310)은 추정된 무선 채널을 이용하여 단말기(320)로부터 수신한 데이터를 디코딩 한다.
[0055]
기지국(310)은 데이터 디코딩 결과를 참조하여 데이터에 오류가 발생했는지 여부를 판단할 수 있다.
단계(S362)에서 기지국(310)은 전송 성공 여부 정보(ACK/NACK)를 생성한다. 만약 데이터에 오류가 발생하지 않 [0056]
았다면 전송 성공 여부 정보는 데이터 전송 성공(ACK: Acknowledgement)이고, 데이터에 오류가 발생하였다면 전 송 성공 여부 정보는 데이터 전송 실패(NACK : No Acknowledgement)일 수 있다.
단계(S370)에서 단말기(320)는 전송 성공 여부 정보가 전송되는 하향링크 채널의 특정 무선 자원을 식별할 수 [0057]
있다. 일 실시 예에 따르면 단말기(320)는 기준 신호에 대한 순환 천이 정보에 의해 일대일 매핑되는 모디파이 어를 이용하여 하향링크 채널의 무선 자원 위치를 식별할 수 있다. 기준 신호에 대한 순환 천이 정보와 모디파 이어의 대응 관계에 대해서는 하기의 표 1을 이용하여 설명하기로 한다.
단계(S380)에서 단말기(320)는 단계(S370)에서 식별된 하향링크 무선 자원을 이용하여 전송 성공 여부 정보를 [0058]
수신한다.
이하 본 발명이 3GPP LTE 시스템에 적용된 경우를 가정하여 본 발명의 동작을 더욱 구체적으로 설명한다. 본 발 [0059]
명이 3GPP LTE 시스템에 적용된 경우에, 무선 링크 제어 정보는 DCI(Downlink Control Information) format 0 가 될 수 있고, 상향링크 데이터에 대한 전송 성공 여부 정보는 HI(HARQ Indicator)가 될 수 있고, 전송 성공 여부 정보를 전송하는 하향링크 채널은 PHICH(Physical Hybrid-ARQ Indicator Channel) 일 수 있다.
PHICH의 무선 자원들은 PHICH 무선 자원 그룹에 포함되어 관리된다. 즉, 특정 PHICH 무선 자원은 PHICH 무선 자 [0060]
원 그룹의 인덱스와 PHICH 무선 자원 그룹 내에서의 PHICH 무선 자원의 인덱스로 식별될 수 있다.
일 실시 예에 따르면 단계(S370)에서 단말기(320)는 하기 수학식 3을 참조하여 DCI format 0에 따라 PHICH의 특 [0061]
정 자원을 판단할 수 있다.
[수학식 3]
[0062]
[0063]
[0064]
여기서, 는 PHICH의 무선 자원 그룹의 인덱스를 나타내고, 는 HI에 대응하는 상 [0065]
향링크 데이터를 전달하는 채널인 PUSCH가 전송되는 첫 번째 슬롯의 가장 낮은 물리자원블록(Physical Resource
Block) 인덱스를 나타낸다. 는 모디파이어(modifier)로서, DCI format 0에 의해 일대일 매핑되는 값
이고, 는 PHICH의 무선 자원 그룹의 개수이고, 는 TDD의 UL/DL 구성 0 에서, PUSCH 전송이 한 프레임 중에서 다섯 번째 서브프레임 또는 열 번째 서브프레임에서 이루어질 경우 그 값이 1이 고, 그 외의 다른 경우에는 그 값이 0이다.
또한, 는 PHICH의 무선 자원 그룹에 포함된 PHICH 무선 자원들 중에서 특정 PHICH 무선 자원의 인 [0066]
덱스를 나타내고, 는 PHICH 변조에 사용되는 확산 계수의 크기를 나타낸다.
상기 수학식 3을 참고하면, 전송 성공 여부 정보가 전송되는 PHICH의 무선 자원은 , 에 의 [0067]
하여 특정된다.
복수의 단말기들이 서로 다른 상향링크 무선 자원을 이용하여 기지국(310)으로 데이터를 전송할 경우, 각 단말 [0068]
기들의 이 서로 달라 PHICH 무선 자원은 서로 다를 수 있다.
복수의 단말기들이 동일한 상향링크 무선 자원을 이용하여 기지국(310)으로 데이터를 전송할 경우, 전송된 데이 [0069]
터에 대한 전송 성공 여부 정보는 서로 다른 PHICH 무선 자원을 이용하여 기지국은 송신해야 하고, 단말기는 수 신하여야 한다. 즉, 각 단말기들에 대한 PHICH 무선 자원은 서로 달라야 한다.
복수의 단말기들이 동일한 상향 링크 무선 자원을 이용할 경우, 수학식 3을 참고하면, PHICH 무선 자원을 특정 [0070]
하는 변수들 중에서 각 단말기에 대하여 서로 다른 값이 할당될 수 있는 것은 모디파이어 이다. 따
라서, 기지국(310)은 각 단말기들에 대하여 서로 다른 모디파이어 를 할당하여 서로 다른 PHICH 무 선 자원을 특정할 수 있다.
일 실시 예에 따르면 모디파이어 는 표 1에서와 같이 DCI format 0에 포함되어 있는 기준 신호에 대 [0071]
한 순환 천이 정보(cyclic shift for DMRS field in DCI format 0)에 의해 일대일 매핑된다.
[표 1]
[0072]
기준 신호에 대한 순환 천이 정보 [0073]
000 0
001 1
010 2
011 3
100 4
101 5
110 6
111 7
한편, 단계(S340)에서 단말기(320)는 기지국(310)으로부터 수신한 DCI format 0에 기초하여 동적 순환 천이 값 [0074]
을 결정하고, 동적 순환 천이 값에 기초하여 기준 신호에 대한 순환 천이 값을 결정할 수 있다.
수학식 1을 참고하면 기지국(310)은 각 단말기에 대하여 서로 다른 동적 순환 천이 값을 할당함으로써, 각 단말 [0075]
기의 순환 천이 값을 서로 다르게 할 수 있다.
본 발명의 일 실시 예에 따르면 동적 순환 천이 값 은 하기 표 2와 같이 기지국(310)으로부터 수신 [0076]
한 DCI format 0에 포함되어 있는 기준 신호에 대한 순환 천이 정보(cyclic shift for DMRS field in DCI format 0)에 의해 일대일 매핑된다.
[표 2]
[0077]
기준 신호에 대한 순환 천이 정보 [0078]
000 0 0
001 1 2
010 2 3
011 3 4
100 4 6
101 5 8
110 6 9
111 7 10
표 2는 동적 순환 천이 값 뿐만 아니라, 모디파이어 도 도시되었다.
[0079]
표 2를 참조하면, 동적 순환 천이 값 은 DCI format 0를 매개로 하여, 모디파이어 과 연 [0080]
관됨을 알 수 있다. 따라서, 기지국이 단말기에서 기지국으로의 무선 채널을 용이하게 추정할 수 있도록
을 할당한다면, 모디파이어 의 값이 영향 받는다. 따라서, 각 단말기가 전송 성공 여부 정보 를 수신하는 PHICH 무선 자원이 서로 충돌할 여지가 있다.
이하 표 2를 참조하여 동적 순환 천이 값 을 결정하는 경우에, 복수의 단말기에 대한 PHICH 무선 자원 [0081]
이 서로 충돌하는 예를 설명한다.
수학식 3을 참조하면, PHICH 무선 자원은 모듈로(modulo) 연산을 이용하여 결정된다.
[0082]
단말기들이 확장 순환 전치 신호(extended cyclic prefix)를 이용하여 데이터를 전송하는 경우, [0083]
는 '4'이다. 의 값은 '4'가 될 수 있는데, 이 경우 무선 자원 그룹과 무선 자원 시퀀스는 모두 '모듈
로 4'연산을 이용한다. 따라서, 각 단말기에 대하여 결정된 PHICH 모디파이어 의 값이 '4'의 배수만 큼 차이가 난다면 각 단말기에는 동일한 PHICH 무선 자원이 할당된다.
복수의 단말기에 대하여 표 2를 참조하여 무선 링크 제어 정보를 할당한다고 가정하자. 또한 1개의 데이터 프레 [0084]
임에 상응하는 시간이 12개의 시간 구간으로 구분되었다고 가정하자. 각 단말기에 대한 무선 채널이 서로 최대 한 이격 되어야 한다는 도 2에서의 설명을 참고하면, 2개의 단말기가 기지국으로 데이터를 전송하는 경우에, 각
단말기에 대하여 {0, 6}을 동적 순환 천이 값 으로 할당할 수 있다. 이 경우, 기지국(310)은 각 단 말기에 대하여 {000, 100}을 DCI format 0에 포함된 기준 신호에 대한 순환 천이 정보로 결정할 수 있고, 모디
파이어 는 {0, 4}로 결정된다. 수학식 3을 참고한다면, 각 단말기에 대하여 동일한 PHICH 무선 자원 이 할당된다. 따라서 각 단말기는 PHICH을 이용하여 전송 성공 여부 정보를 수신할 수 없다.
4개의 단말기가 기지국으로 데이터를 전송하는 경우에, 기지국은 각 단말기에 대하여 {0, 3, 6, 9}를 동적 순환 [0085]
천이 값 으로 할당할 수 있다. 이 경우, 기지국(310)은 각 단말기에 대하여 {000, 010, 100, 110}
을 DCI format 0에 포함된 기준 신호에 대한 순환 천이 정보로 결정할 수 있다. 모디파이어 는 {0,
2, 4, 6}으로 결정된다. 수학식 3을 참고한다면, 모디파이어 가 '0'인 단말기의 PHICH 무선 자원과
'4'인 단말기의 PHICH 무선 자원이 서로 충돌한다. 또한, 모디파이어 가 '2'인 단말기의 PHICH 무선 자원과 '6'인 단말기의 PHICH 무선 자원이 서로 충돌한다.
DCI format 0에 포함된 기준 신호에 대한 순환 천이 정보와 동적 순환 천이 값 의 대응관계를 개선 [0086]
하여 각 단말기에 대한 PHICH 무선 자원의 충돌을 방지할 수 있다. 표 3은 PHICH 무선 자원이 서로 충돌하지 않
도록 개선된 기준 신호에 대한 순환 천이 정보와 동적 순환 천이 값 의 매핑 관계를 나타낸다.
[표 3]
[0087]
기준 신호에 대한 순환 천이 정 [0088]
보
000 0 0
001 1 6
010 2 3
011 3 4
100 4 2
101 5 8
110 6 10
111 7 9
2개의 단말기가 표 3을 참조하여 데이터를 기준 신호를 전송하는 예를 가정하자. 기지국은 각 단말기에 대하여 [0089]
{0, 6}을 동적 순환 천이 값 으로 할당할 수 있다. 이 경우, 기지국(310)은 각 단말기에 대하여
{000, 001}을 기준 신호에 대한 순환 천이 정보로 결정할 수 있다. 모디파이어 은 {0, 1}로 결정된 다. 각 단말기는 서로 다른 PHICH 무선 자원을 이용하고, 각 단말기는 전송 성공 여부 정보를 수신할 수 있다.
3개의 단말기가 표3을 이용하여 기준 신호를 전송하는 예를 가정하자. 기지국은 각 단말기에 대하여 {0, 4, 8}
[0090]
을 동적 순환 천이 값 으로 할당할 수 있다. 기준 신호에 대한 순환 천이 정보는 {000, 011, 101}
로 결정되고, 모디파이어 은 {0, 3, 5}로 결정된다. 모디파이어 을 '4'로 나눈 나머지들 은 {0, 3, 1}이므로 각 단말기에 대한 PHICH 무선 자원은 서로 다르게 결정된다. 각 단말기에 대한 PHICH 무선 자원이 서로 충돌하지 않으므로, 각 단말기들은 전송 성공 여부 정보를 수신할 수 있다.
4개의 단말기가 표 3을 이용하여 기준 신호를 전송하는 예를 가정하자. 기지국은 각 단말기에 대하여 {0, 3, 6, [0091]
9}를 동적 순환 천이 값 으로 할당할 수 있다. 이 경우 모디파이어 은 {0, 2, 1, 7}로
결정된다. 모디파이어 을 '4'로 나눈 나머지는 {0, 2, 1, 3}이므로 4개의 단말기가 기지국으로 데이 터를 전송하는 경우에도 각 단말기에 대하여 서로 다른 PHICH 무선 자원을 할당할 수 있다.
이상 단말기가 표 3을 참조하여 PHICH 무선 자원을 식별하는 실시 예에 대하여 설명하였으나, 단말기가 표 4를 [0092]
참조하여 PHICH 무선 자원을 식별하는 경우에도 표 3의 경우와 유사하게 복수의 단말기에 대하여 서로 충돌하지 않는 PHICH 무선 자원을 할당할 수 있다.
[표 4]
[0093]
기준 신호에 대한 순환 천이 [0094]
정보
000 0 0
001 1 6
010 2 4
011 3 3
100 4 2
101 5 8
110 6 9
111 7 10
도 4는 본 발명의 일 실시 예에 따른 단말기의 구조를 도시한 블록도이다. 본 발명의 일 실시 예에 따른 단말기 [0095]
(400)는 수신부(410), 순환 천이부(420) 및 전송부(430)를 포함한다.
수신부(410)는 기지국(440)으로부터 무선 링크 제어 정보를 수신한다. 순환 천이부(420)는 무선 링크 제어 정보 [0096]
에 기반하여 동적 순환 천이 값을 결정한다. 무선 링크 제어 정보는 기준 신호에 대한 순환 천이 정보를 포함할 수 있다. 본 발명이 3GPP LTE 시스템에 적용되는 경우, 무선 링크 제어 정보는 DCI(Downlink Control Information) format 0이고, '기준 신호에 대한 순환 천이 정보'는 'Cyclic Shift for DMRS field in DCI format 0'일 수 있다. 일 실시 예에 따르면 순환 천이부(420)는 상기 표 3 또는 표 4을 참조하여 기준 신호에 대한 순환 천이 정보와 동적 순환 천이 값을 맵핑할 수 있다.
본 발명의 일 실시 예에 따르면 수신부(410)는 기지국(440)으로부터 방송되는 정적 순환 천이 값을 수신할 수 [0097]
있다. 정적 순환 천이 값은 기지국(440)으로 데이터를 전송하는 모든 단말기(400, 450)들에 대하여 동일한 값이
결정된다. 반면, 동적 순환 천이 값은 각 단말기들(400, 450)마다 상이한 값으로 결정 될 수 있다.
순환 천이부(420)는 정적 순환 천이 값과 동적 순환 천이 값을 더한 값과 특정 셀(440)에 따라서 고유하게 결정 [0098]
되는 의사 잡음(psedo-random) 시퀀스에 기초하여 순환 천이 값을 결정한다.
순환 천이부(420)는 순환 천이 값에 비례하여 기준 신호를 순환 천이시킨다. 순환 천이의 일 예로서, 순환 천이 [0099]
부(420)는 주파수 영역에서 기준 신호를 위상 천이시키고, 시간 영역으로 역푸리에 변환할 수 있다. 순환 천이 의 다른 예로서, 순환 천이부(420)는 시간 영역에서 기준 신호를 순환 천이 시킬 수 있다.
전송부(430)는 순환 천이된 기준 신호 및 데이터를 기지국(440)으로 전송한다. 본 발명의 일 실시 예에 따르면 [0100]
수신부(410)는 상향링크 무선 자원에 대한 정보를 수신하고, 전송부(430)는 상향링크 무선 자원을 이용하여 순 환 천이된 기준 신호를 데이터와 함께 기지국(440)으로 전송할 수 있다.
일 실시 예에 따르면 기지국(440)은 기지국(440)으로 데이터를 전송하는 단말기들(400, 450)에 대하여 동일한 [0101]
상향링크 무선 자원을 할당할 수 있다. 이 경우, 기지국(440)은 다중 사용자 다중 입력 다중 출력 수신 기법을 이용하여 단말기(400) 및 단말기(450)가 각각 전송하는 데이터를 수신할 수 있다.
기지국(440)은 각 단말기들(400, 450)에 대하여 서로 다른 값의 동적 순환 천이 값을 할당할 수 있다. 따라서 [0102]
각 단말기들(400, 450)의 순환 천이 값은 서로 상이 할 수 있다. 기지국(440)은 서로 다른 순환 천이 값을 각 단말기들에게 할당하여, 각 단말기들(400, 450)로부터 수신된 기준 신호를 구분할 수 있다.
기지국(440)은 각 기준 신호를 이용하여 기지국(440)과 각 단말기(400, 450)간의 무선 채널을 추정한다. 기지국 [0103]
(440)은 무선 채널 추정 결과에 기반하여 각 단말기(400, 450)로부터 수신한 데이터를 디코딩 할 수 있다.
수신부(410)는 전송부(430)가 전송한 데이터에 대한 전송 성공 여부 정보를 수신할 수 있다. 데이터를 전송하는 [0104]
상향링크 무선 자원은 복수의 단말기들(400, 450)에 대하여 동일하게 할당 될 수 있지만, 전송 성공 여부 정보 를 수신하는 하향링크 무선 자원은 각 단말기들(400, 450)에 대하여 상이하게 결정된다.
본 발명이 3GPP LTE 시스템에 적용되는 경우, 상향링크 데이터에 대한 전송 성공 여부 정보는 HI(HARQ [0105]
Indicator)가 될 수 있고, 전송 성공 여부 정보를 전송하는 하향링크 채널은 PHICH(Physical hybrid-ARQ indicator channel) 일 수 있다. HI는 PHICH를 통해서 기지국이 단말에게 전송하고, 하향링크 채널의 무선 자원 은 DCI(Downlink Control Information) format 0에 포함되어 있는 기준 신호에 대한 순환 천이 정보에 기반하 여 결정될 수 있다. 수신부(410)는 DCI format 0에 포함된 기준 신호에 대한 순환 천이 정보를 기반하여 모디파
이어 의 값을 결정할 수 있다. 상기 표 1은 기준 신호에 대한 순환 천이 정보와 모디파이어
의 매핑 관계를 표시한 일 실시 예이다.
수신부(410)는 기지국(440)으로 전송된 데이터에 대한 전송 성공 여부 정보를 수학식 3를 이용하여 특정된 하향 [0106]
링크 무선 자원을 이용하여 수신할 수 있다.
도 5는 본 발명의 일 실시 예에 따른 기지국의 구조를 도시한 블록도이다. 본 발명에 따른 기지국(500)은 단말 [0107]
선택부(510), 전송부(520), 수신부(530) 및 채널 추정부(540)를 포함한다.
단말 선택부(510)는 기지국(500)의 커버리지 내에 위치한 복수의 단말기들(570, 580, 590) 중에서 기지국(500) [0108]
으로 데이터를 전송할 복수의 단말기들을 선택한다. 이하 제1 단말기(570)와 제2 단말기(580)가 기지국(500)으 로 데이터를 전송할 단말기로 선택되었다고 가정한다.
전송부(520)는 선택된 단말기들(570, 580)의 개수에 기반하여 각 단말기에 대한 무선 링크 제어 정보를 결정한 [0109]
다. 무선 링크 제어 정보는 기준 신호에 대한 순환 천이 정보를 포함할 수 있다. 전송부(520)는 각 단말기(570, 580)에 대해 동일한 상향링크 무선 자원을 할당할 경우, 각 단말기(570, 580)이 전송한 기준 신호들 간의 시간 차이가 최대가 되고, 또한 기준 신호들 간의 시간 차이가 균등하게 되도록 각 단말기(570, 580)에 대하여 기준 신호에 대한 순환 천이 정보를 결정할 수 있다. 전송부(520)는 각 단말기(570, 580)에 대하여 결정된 무선 링크 제어 정보를 각 단말기(570, 580)로 전송한다.
각 단말기들(570, 580)은 기준 신호에 대한 순환 천이 정보에 기초하여 동적 순환 천이값을 결정한다. 일 실시 [0110]
예에 따르면 각 단말기들(570, 580)은 상기 표 3 또는 표 4를 참조하여 동적 순환 천이 값을 결정할 수 있다.
단말기들(570, 580)은 각 단말기들(570, 580)에 따라서 상이하게 결정되는 동적 순환 천이 값 및 단말기들(570, [0111]
580)에 대하여 동일하게 결정되는 방송 정보에 기초하여 순환 천이 값을 결정하고, 순환 천이 값으로 기준 신호 를 각각 순환 천이시킨다.
수신부(530)는 각각 순환 천이된 기준 신호 및 데이터를 각 단말기(570, 580)로부터 수신한다. 전송부(520)는 [0112]
기준 신호에 대한 순환 천이 정보를 참조하여 각 단말기(570, 580)에 대하여 상향링크 무선 자원을 동일하게 결 정할 수 있다. 전송부(520)는 상향링크 무선 자원에 대한 정보를 무선 링크 제어 정보에 포함하여 각 단말기로 전송하고, 각 단말기(570, 580)들은 동일한 상향링크 무선 자원을 이용하여 데이터 및 기준 신호를 전송할 수 있다. 수신부(530)는 다중 사용자 다중 입력 다중 출력 수신 기법을 이용하여 데이터를 수신할 수 있다.
채널 추정부(540)는 순환 천이된 기준 신호에 기반하여 단말기(570, 580)와 기지국(500)간의 무선 채널을 추정 [0113]
한다. 수신부(530)는 무선 채널 추정 결과에 기반하여 데이터를 디코딩 할 수 있다.
수신부(530)는 디코딩된 데이터에 대한 오류 발생 여부를 판단하고, 만약 디코딩된 데이터에 오류가 발생하였다 [0114]
면 데이터 전송 실패라고 판단할 수 있다. 전송부는 전송 성공 여부를 하향링크 채널을 이용하여 각 단말기 (570, 580)로 전송할 수 있다.
전송부(570, 580)는 무선 링크 제어 정보에 기반하여 하향링크 채널의 무선 자원을 판단하고, 판단된 하향링크 [0115]
채널의 무선 자원을 이용하여 전송 성공 여부 정보를 전송할 수 있다.
본 발명이 3GPP LTE 시스템에 적용된 경우, 무선 링크 제어 정보는 DCI(Downlink Control Information) format [0116]
0가 될 수 있고, 기준 신호에 대한 순환 천이 정보는 'Cyclic Shift for DMRS field in DCI format 0'가 될 수 있고, 상향링크 데이터에 대한 전송 성공 여부 정보는 HI(HARQ Indicator)가 될 수 있고, 전송 성공 여부 정보 를 전송하는 하향링크 채널은 PHICH(Physical Hybrid-ARQ Indicator Channel) 일 수 있다. 이 경우, 전송부
(520)는 상기 표 1을 참조하여 모디파이어 의 값을 결정할 수 있다.
전송부(520)는 상기 수학식 3을 이용하여 PHICH 무선 자원을 판단하고, 판단된 PHICH 무선 자원을 이용하여 각 [0117]
단말기(570, 780)로 전송 성공 여부 정보를 전송할 수 있다.
도 6은 본 발명의 일 실시 예에 따른 데이터 수신 방법을 단계별로 도시한 순서도이다.
[0118]
단계(S610)에서 단말기는 기지국으로부터 무선 링크 제어 정보를 수신한다. 무선 링크 제어 정보는 기준 신호에 [0119]
대한 순환 천이 정보를 포함할 수 있다. 단말기는 기지국으로부터 수신한 기준 신호에 대한 순환 천이 정보에 기초하여 동적 순환 천이 값을 결정한다. 본 발명이 3GPP LTE 시스템에 적용되는 경우, 무선 링크 제어 정보는 DCI(Downlink Control Information) format 0가 될 수 있고, 기준 신호에 대한 순환 천이 정보는 'Cyclic Shift for DMRS field in DCI format 0'가 될 수 있다. 단말기는 기지국으로부터 DCI format 0를 수신하여 동
적 순환 천이 값 를 결정할 수 있다. 단말기는 상기 표 3 또는 표 4를 참조하여 동적 순환 천이 값 을 결정할 수 있다.
단계(S620)에서 단말기는 동적 순환 천이 값 및 기지국으로부터 전송되는 방송 정보에 기반하여 순환 천이 값을 [0120]
결정할 수 있다. 방송 정보는 셀 내의 모든 단말기에게 동일한 값이 결정되는 정보로서, '정적 순환 천이 값'이 방송 정보의 일 예가 될 수 있다. 동적 순환 천이 값은 기지국으로 데이터를 전송하는 각 단말기에 대하여 상이 하게 결정 될 수 있으나, 방송 정보는 특정 셀에 위치하는 모든 단말기들에 대하여 동일하게 결정된다.
단계(S630)에서 단말기는 결정된 순환 천이 값으로 기준 신호를 순환천이 시킨다. 본 발명의 일 실시 예에 따르 [0121]
면 단말기는 순환 천이 값에 대응하는 위상 변환 값만큼 기준 신호의 위상을 주파수 영역에서 천이시킬 수 있다. 다른 실시 예에 따르면 단말기는 순환 천이 값에 대응하는 시간의 길이만큼 기준 신호의 시간을 순환 천 이시킬 수 있다. 순환 천이 값에 대응하는 시간은 순환 천이 값을 12로 나눈 나머지 값에 기준 신호가 전송되는 시간을 12로 나눈 값을 곱한 것일 수 있다.
단계(S640)에서 단말기는 무선 링크 제어 정보에 기반하여 상향링크 무선 자원을 판단한다. 일 실시 예에 다르 [0122]
면 동일한 기지국으로 데이터를 전송하는 복수의 단말기들에 대해서 동일한 상향링크 무선 자원이 할당될 수 있 다.
단계(S650)에서 단말기는 순환 천이된 기준 신호 및 데이터를 기지국으로 전송한다. 단계(S640)에서 각 단말기 [0123]
들에 동일한 상향링크 무선 자원이 할당된 경우에, 단말기들은 동일한 상향링크 무선 자원을 이용하여 기준 신 호 및 데이터를 기지국으로 전송한다. 복수의 기준 신호들이 동일한 무선 자원을 이용하여 전송되지만, 기지국 은 각 기준 신호들의 순환 천이 값을 서로 다르게 할당하였으므로, 기지국은 각 기준 신호를 구분할 수 있다.
기지국은 기준 신호를 이용하여 단말기와 기지국간의 무선 채널 상태를 추정하고, 추정 결과에 기반하여 데이터 를 디코딩 할 수 있다.
만약 데이터에 오류가 발생하지 않았다면, 기지국은 데이터의 전송이 성공한 것으로 판단할 수 있다.
[0124]
단계(S660)에서 단말기는 데이터에 대한 전송 성공 여부 정보를 수신한다. 복수의 단말기가 기지국으로 데이터 [0125]
를 전송한 경우에, 기지국은 서로 다른 하향링크 무선 자원을 이용하여 각 단말기로 전송 성공 여부 정보를 전 송할 수 있다.
본 발명의 일 실시 예에 따르면 하향링크 무선 자원은 무선 링크 제어 정보에 포함된 '기준 신호에 대한 순환 [0126]
천이 정보'에 기초하여 식별될 수 있다. '기준 신호에 대한 순환 천이 정보' 에 기초하여 하향링크 무선 자원을 식별하는 것은 도 3에서 상세히 설명하였으므로 생략하기로 한다.
본 발명의 일 실시예에 따른 수신 성공 여부 정보 전송 방법 및 수신 성공 여부 정보 수신 방법은 다양한 컴퓨 [0127]
터 수단을 통하여 수행될 수 있는 프로그램 명령 형태로 구현되어 컴퓨터 판독 가능 매체에 기록될 수 있다.
상기 컴퓨터 판독 가능 매체는 프로그램 명령, 데이터 파일, 데이터 구조 등을 단독으로 또는 조합하여 포함할 수 있다. 상기 매체에 기록되는 프로그램 명령은 본 발명을 위하여 특별히 설계되고 구성된 것들이거나 컴퓨 터 소프트웨어 당업자에게 공지되어 사용 가능한 것일 수도 있다. 컴퓨터 판독 가능 기록 매체의 예에는 하드 디스크, 플로피 디스크 및 자기 테이프와 같은 자기 매체(magnetic media), CD-ROM, DVD와 같은 광기록 매체 (optical media), 플롭티컬 디스크(floptical disk)와 같은 자기-광 매체(magneto-optical media), 및 롬 (ROM), 램(RAM), 플래시 메모리 등과 같은 프로그램 명령을 저장하고 수행하도록 특별히 구성된 하드웨어 장치 가 포함된다. 프로그램 명령의 예에는 컴파일러에 의해 만들어지는 것과 같은 기계어 코드뿐만 아니라 인터프 리터 등을 사용해서 컴퓨터에 의해서 실행될 수 있는 고급 언어 코드를 포함한다. 상기된 하드웨어 장치는 본 발명의 동작을 수행하기 위해 하나 이상의 소프트웨어 모듈로서 작동하도록 구성될 수 있으며, 그 역도 마찬가 지이다.
이상과 같이 본 발명은 비록 한정된 실시 예와 도면에 의해 설명되었으나, 본 발명은 상기의 실시 예에 한정되 [0128]
는 것은 아니며, 본 발명이 속하는 분야에서 통상의 지식을 가진 자라면 이러한 기재로부터 다양한 수정 및 변 형이 가능하다.
그러므로, 본 발명의 범위는 설명된 실시 예에 국한되어 정해져서는 아니 되며, 후술하는 특허청구범위뿐 아니 [0129]
라 이 특허청구범위와 균등한 것들에 의해 정해져야 한다.
도면의 간단한 설명
도 1은 본 발명의 일 실시 예에 따라서 단말기로부터 기지국으로 전송되는 데이터 프레임의 구조를 도시한 도면 [0130]
이다.
도 2는 순환 천이된 기준 신호를 이용하여 무선 채널을 추정하는 본 발명의 일 실시 예를 도시한 도면이다.
[0131]
도 3은 무선 링크 제어 정보에 따라서 하향링크 무선 자원을 판단하는 본 발명의 일 실시 예를 단계별로 도시한 [0132]
순서도이다.
도 4는 본 발명의 일 실시 예에 따른 단말기의 구조를 도시한 블록도이다.
[0133]
도 5는 본 발명의 일 실시 예에 따른 기지국의 구조를 도시한 블록도이다.
[0134]
도 6은 본 발명의 일 실시 예에 따른 데이터 수신 방법을 단계별로 도시한 순서도이다.
[0135]
도면 도면1
도면2
도면3
도면4
도면5
도면6
![표 2를 참조하면, 동적 순환 천이 값 은 DCI format 0를 매개로 하여, 모디파이어 과 연 [0080]](https://thumb-ap.123doks.com/thumbv2/123dokinfo/12094285.0/13.892.138.725.480.743/참조하면-동적-순환-천이-format-매개로-하여-모디파이어.webp)
