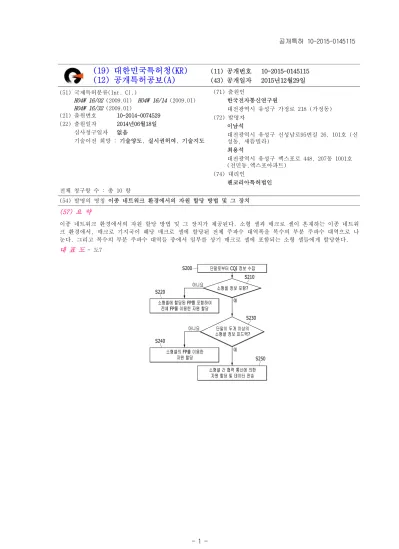

(19) 대한민국특허청(KR) (12) 공개특허공보(A)
(11) 공개번호 10-2015-0145115 (43) 공개일자 2015년12월29일 (51) 국제특허분류(Int. Cl.)
H04W 16/02
(2009.01)H04W 16/14
(2009.01)H04W 16/32
(2009.01)(21) 출원번호 10-2014-0074529 (22) 출원일자 2014년06월18일 심사청구일자 없음
기술이전 희망 : 기술양도, 실시권허여, 기술지도
(71) 출원인
한국전자통신연구원
대전광역시 유성구 가정로 218 (가정동) (72) 발명자
이남석
대전광역시 유성구 신성남로95번길 26, 101호 (신 성동, 새뜸빌라)
최용석
대전광역시 유성구 엑스포로 448, 207동 1001호 (전민동,엑스포아파트)
(74) 대리인
팬코리아특허법인 전체 청구항 수 : 총 10 항
(54) 발명의 명칭 이종 네트워크 환경에서의 자원 할당 방법 및 그 장치 (57) 요 약
이종 네트워크 환경에서의 자원 할당 방법 및 그 장치가 제공된다. 소형 셀과 매크로 셀이 혼재하는 이종 네트워 크 환경에서, 매크로 기지국이 해당 매크로 셀에 할당된 전체 주파수 대역폭을 복수의 부분 주파수 대역으로 나 눈다. 그리고 복수의 부분 주파수 대역들 중에서 일부를 상기 매크로 셀에 포함되는 소형 셀들에게 할당한다.
대 표 도 - 도7
이 발명을 지원한 국가연구개발사업 과제고유번호 12-971-04-012 부처명 미래창조과학부
연구관리전문기관 한국방송통신전파진흥원 연구사업명 방송통신차세대인터넷비지경쟁력강화사업
연구과제명 차세대이동통신 활성화를 위한 엑세스 망 신뢰도 향상 기술개발 기 여 율 1/1
주관기관 한국전자통신연구원 연구기간 2012.05.01~2014.04.30
명 세 서 청구범위 청구항 1
소형 셀과 매크로 셀이 혼재하는 네트워크 환경에서 자원을 할당하는 방법에서,
매크로 기지국이 해당 매크로 셀에 할당된 전체 주파수 대역폭을 복수의 부분 주파수 대역으로 나누는 단계; 및 상기 복수의 부분 주파수 대역들 중에서 일부를 상기 매크로 셀에 포함되는 소형 셀들에게 할당하는 단계 를 포함하는, 자원 할당 방법.
청구항 2 제1항에 있어서
상기 나누는 단계는 상기 전체 주파수 대역을 FFR(Fractional Frequency Reuse) 기법을 이용하여 복수의 부분 주파수 대역(FP: frequency partition)으로 나누는, 자원 할당 방법.
청구항 3 제1항에 있어서
상기 매크로 기지국이 소형 셀들에 할당된 부분 주파수 대역 및 프리앰블 위치 정보를 포함하는 시스템 정보를 방송하는 단계; 및
단말들로부터 CQI(Channel Quality Indicator) 정보를 수신하는 단계 를 더 포함하는, 자원 할당 방법.
청구항 4 제3항에 있어서
단말들로부터 수집된 CQI 정보가 소형 셀 정보를 포함하지 않는 경우에, 소형 셀들에 할당된 부분 주파수 대역 을 포함한 전체 FP를 이용하여 자원을 할당하고, 이를 통하여 단말로 데이터를 전송하는 단계;
단말로부터 수집된 CQI 정보가 하나의 소형 셀에 대한 정보만을 포함하는 경우, 해당 소형 셀에 할당된 부분 주 파수 대역을 통하여 단말로 데이터를 전송하는 단계; 및
단말로부터 수집된 CQI 정보가 두 개 이상의 소형 셀에 대한 정보인 경우, 수신된 소형 셀 ID들에 대응하는 소 형 셀들간의 협력 통신을 통하여 단말에 자원을 할당하고 데이터를 전송하는 단계
중 적어도 하나를 더 포함하는, 자원 할당 방법.
청구항 5 제3항에 있어서
소형 셀이 자신에게 할당된 부분 주파수 대역의 임의의 서브 프레임의 첫번째 심볼을 이용하여 프리앰블 신호를 전송하는 단계; 및
소형 셀이 자신에게 할당된 부분 주파수 대역의 임의의 서브 프레임의 첫번째 채널을 이용하여 프리앰블 신호를 전송하는 단계
중 하나를 더 포함하는, 자원 할당 방법.
청구항 6 제5항에 있어서
단말이 상기 프리앰블 신호를 수신하고, 수신된 프리앰블 신호로부터 해당 소형 셀의 ID를 추출하는 단계; 및 채널 품질을 측정하여 해당하는 채널 품질 값 및 추출된 소형 셀 ID를 포함하는 CQI 정보를 상기 매크로 기지국 으로 전송하는 단계
를 더 포함하는, 자원 할당 방법.
청구항 7
소형 셀과 매크로 셀이 혼재하는 네트워크 환경에서 자원을 할당하는 장치에서,
매크로 셀에 할당된 전체 주파수 대역폭을 복수의 부분 주파수 대역으로 나누고, 상기 복수의 부분 주파수 대역 들 중에서 일부를 상기 매크로 셀에 포함되는 소형 셀들에게 할당하는 자원 분할부;
단말들로부터 CQI(Channel Quality Indicator) 정보를 수신하는 CQI 정보 수집부;
단말들로부터 수집된 CQI 정보가 소형 셀 정보를 포함하지 않는 경우에, 소형 셀들에 할당된 부분 주파수 대역 을 포함한 전체 FP를 이용하여 자원을 할당하고, 이를 통하여 단말로 데이터를 전송하는 제1 자원 할당부;
단말로부터 수집된 CQI 정보가 하나의 소형 셀에 대한 정보만을 포함하는 경우, 해당 소형 셀에 할당된 부분 주 파수 대역을 통하여 단말로 데이터를 전송하는 제2 자원 할당부; 및
단말로부터 수집된 CQI 정보가 두 개 이상의 소형 셀에 대한 정보인 경우, 수신된 소형 셀 ID들에 대응하는 소 형 셀들간의 협력 통신을 통하여 단말에 자원을 할당하고 데이터를 전송하는 제3 자원 할당부
를 포함하는, 자원 할당 장치.
청구항 8 제7항에 있어서
상기 자원 분할부는 상기 전체 주파수 대역을 FFR(Fractional Frequency Reuse) 기법을 이용하여 복수의 부분 주파수 대역(FP: frequency partition)으로 나누는, 자원 할당 장치.
청구항 9 제7항에 있어서
상기 매크로 기지국이 소형 셀들에 할당된 부분 주파수 대역 및 프리앰블 위치 정보를 포함하는 시스템 정보를 방송하는 시스템 정보 방송부를 더 포함하는, 자원 할당 장치.
청구항 10 제7항에 있어서
상기 소형 셀 정보는 소형 셀 ID 및 채널 품질에 대응하는 채널 측정값을 포함하는, 자원 할당 장치.
발명의 설명 기 술 분 야
본 발명은 이종 네트워크(heterogeneous network) 환경에서 셀간 자원을 할당하는 방법 및 그 장치에 관한 것이 [0001]
다.
배 경 기 술
광대역 무선 통신 시스템에서 셀 가장자리에 위치한 단말들은 인접 셀들로부터의 간섭에 의해 성능이 저하되는 [0002]
것을 겪는다. 특히, OFDM(Orthogonal Frequency Division Multiplexing) 기반의 광대역 무선 통신 시스템은 인 접 셀간 동일한 주파수 자원을 이용하므로, 셀 경계 지역에 위치한 단말은 셀간 간섭에 의해서 심각한 성능 저 하를 경험할 수 있다. 이를 해결하기 위한 방법으로 FFR(Fractional Frequency Reuse)기법을 이용하여 셀간 간 섭을 완화한다.
미래의 광대역 무선 통신망으로 매크로 셀 및 다수의 소형 셀로 구성된 이종 네트워크(heterogeneous network, [0003]
HetNet)이 대두되고 있다. HetNet에서 매크로 기지국은 매크로 셀 내에 존재하는 다수의 소형 셀 기지국을 제어 및 관리한다. 즉, 매크로 기지국에서 소형 셀의 주파수 및 자원 할당을 제어하여 셀간 간섭을 최소화시킨다.
HetNet 환경에서 매크로 셀과 소형 셀에 동일한 주파수를 할당하는 방법과, 서로 다른 주파수를 할당하는 방법 [0004]
이 있다. 서로 다른 주파수를 이용하는 경우 셀간 간섭을 완화시킬 수 있지만 소형 셀을 위해 추가적인 주파수 자원을 할당해야 하는 문제가 있다. 반면에 동일한 주파수를 이용하는 경우에는 매크로 셀과 소형 셀 또는 소형 셀간 간섭이 증가할 수 있기 때문에, 셀간 간섭을 감소시키기 위한 방법이 망 용량 증대를 위해 매우 중요하다.
발명의 내용 해결하려는 과제
본 발명이 해결하고자 하는 기술적 과제는 복수의 매크로 셀과 소형 셀들이 혼재되어 있는 이종 네트워크 환경 [0005]
에서, 매크로 셀과 소형 셀이 동일한 주파수를 이용할 때 셀간 간섭을 완화하면서 망 용량을 증대시킬 수 있는 자원 할당 방법 및 그 장치를 제공하는 것이다.
과제의 해결 수단
위의 기술적 과제를 위한 본 발명의 특징에 따른 자원 할당 방법은, 소형 셀과 매크로 셀이 혼재하는 네트워크 [0006]
환경에서 자원을 할당하는 방법에서, 매크로 기지국이 해당 매크로 셀에 할당된 전체 주파수 대역폭을 복수의 부분 주파수 대역으로 나누는 단계; 및 상기 복수의 부분 주파수 대역들 중에서 일부를 상기 매크로 셀에 포함 되는 소형 셀들에게 할당하는 단계를 포함한다.
상기 나누는 단계는 상기 전체 주파수 대역을 FFR(Fractional Frequency Reuse) 기법을 이용하여 복수의 부분 [0007]
주파수 대역(FP: frequency partition)으로 나눌 수 있다.
상기 자원 할당 방법은, 상기 매크로 기지국이 소형 셀들에 할당된 부분 주파수 대역 및 프리앰블 위치 정보를 [0008]
포함하는 시스템 정보를 방송하는 단계; 및 단말들로부터 CQI(Channel Quality Indicator) 정보를 수신하는 단 계를 더 포함할 수 있다.
또한 상기 자원 할당 방법은, 단말들로부터 수집된 CQI 정보가 소형 셀 정보를 포함하지 않는 경우에, 소형 셀 [0009]
들에 할당된 부분 주파수 대역을 포함한 전체 FP를 이용하여 자원을 할당하고, 이를 통하여 단말로 데이터를 전 송하는 단계; 단말로부터 수집된 CQI 정보가 하나의 소형 셀에 대한 정보만을 포함하는 경우, 해당 소형 셀에 할당된 부분 주파수 대역을 통하여 단말로 데이터를 전송하는 단계; 및 단말로부터 수집된 CQI 정보가 두 개 이 상의 소형 셀에 대한 정보인 경우, 수신된 소형 셀 ID들에 대응하는 소형 셀들간의 협력 통신을 통하여 단말에 자원을 할당하고 데이터를 전송하는 단계 중 적어도 하나를 더 포함 할 수 있다.
한편, 상기 자원 할당 방법은, 소형 셀이 자신에게 할당된 부분 주파수 대역의 임의의 서브 프레임의 첫번째 심 [0010]
볼을 이용하여 프리앰블 신호를 전송하는 단계; 및 소형 셀이 자신에게 할당된 부분 주파수 대역의 임의의 서브 프레임의 첫번째 채널을 이용하여 프리앰블 신호를 전송하는 단계 중 하나를 더 포함 할 수 있다.
여기서, 상기 자원 할당 방법은, 단말이 상기 프리앰블 신호를 수신하고, 수신된 프리앰블 신호로부터 해당 소 [0011]
형 셀의 ID를 추출하는 단계; 및 채널 품질을 측정하여 해당하는 채널 품질 값 및 추출된 소형 셀 ID를 포함하 는 CQI 정보를 상기 매크로 기지국으로 전송하는 단계를 더 포함 할 수 있다.
본 발명의 다른 특징에 따른 자원 할당 장치는, 소형 셀과 매크로 셀이 혼재하는 네트워크 환경에서 자원을 할 [0012]
당하는 장치에서, 매크로 셀에 할당된 전체 주파수 대역폭을 복수의 부분 주파수 대역으로 나누고, 상기 복수의 부분 주파수 대역들 중에서 일부를 상기 매크로 셀에 포함되는 소형 셀들에게 할당하는 자원 분할부; 단말들로 부터 CQI(Channel Quality Indicator) 정보를 수신하는 CQI 정보 수집부; 단말들로부터 수집된 CQI 정보가 소 형 셀 정보를 포함하지 않는 경우에, 소형 셀들에 할당된 부분 주파수 대역을 포함한 전체 FP를 이용하여 자원 을 할당하고, 이를 통하여 단말로 데이터를 전송하는 제1 자원 할당부; 단말로부터 수집된 CQI 정보가 하나의 소형 셀에 대한 정보만을 포함하는 경우, 해당 소형 셀에 할당된 부분 주파수 대역을 통하여 단말로 데이터를 전송하는 제2 자원 할당부; 및 단말로부터 수집된 CQI 정보가 두 개 이상의 소형 셀에 대한 정보인 경우, 수신 된 소형 셀 ID들에 대응하는 소형 셀들간의 협력 통신을 통하여 단말에 자원을 할당하고 데이터를 전송하는 제3 자원 할당부를 포함한다.
상기 자원 분할부는 상기 전체 주파수 대역을 FFR(Fractional Frequency Reuse) 기법을 이용하여 복수의 부분 [0013]
주파수 대역(FP: frequency partition)으로 나눌 수 있다.
상기 자원 할당 장치는, 상기 매크로 기지국이 소형 셀들에 할당된 부분 주파수 대역 및 프리앰블 위치 정보를 [0014]
포함하는 시스템 정보를 방송하는 시스템 정보 방송부를 더 포함 할 수 있다.
여기서, 상기 소형 셀 정보는 소형 셀 ID 및 채널 품질에 대응하는 채널 측정값을 포함 할 수 있다.
[0015]
발명의 효과
본 발명의 실시 예에 의하면, 매크로 셀 및 다수의 소형 셀로 구성된 이종 네트워크 환경에서, 매크로 셀에 할 [0016]
당된 전체 주파수 대역에서 임의 대역을 소형 셀을 위한 별도의 주파수 대역으로 할당하고 이러한 주파수 대역 들을 매크로 기지국에서 제어함으로써 망 용량을 증대시킬 수 있다.
도면의 간단한 설명
도 1은 본 발명의 실시 예에 따른 네트워크 환경을 나타낸 도이다.
[0017]
도 2는 본 발명의 실시 예에 따른 주파수 대역 할당을 나타낸 도이다.
도 3은 본 발명의 실시 예에 따른 주파수 대역 할당을 나타낸 도이다.
도 4 및 도 5는 본 발명의 실시 예에 따른 프리앰블 전송을 나타낸 도이다.
도 6은 본 발명의 실시 예에 따른 단말과 기지국 사이의 데이터 송수신 과정을 나타낸 흐름도이다.
도 7은 본 발명의 실시 예에 따른 자원 할당 방법의 흐름도이다.
도 8은 본 발명의 실시 예에 따른 자원 할당 장치의 구조를 나타낸 도이다.
발명을 실시하기 위한 구체적인 내용
아래에서는 첨부한 도면을 참고로 하여 본 발명의 실시 예에 대하여 본 발명이 속하는 기술 분야에서 통상의 지 [0018]
식을 가진 자가 용이하게 실시할 수 있도록 상세히 설명한다. 그러나 본 발명은 여러 가지 상이한 형태로 구현 될 수 있으며 여기에서 설명하는 실시 예에 한정되지 않는다.
그리고 도면에서 본 발명을 명확하게 설명하기 위해서 설명과 관계없는 부분은 생략하였으며, 명세서 전체를 통 [0019]
하여 유사한 부분에 대해서는 유사한 도면 부호를 붙였다.
명세서 및 청구범위 전체에서, 어떤 부분이 어떤 구성 요소를 '포함'한다고 할 때, 이는 특별히 반대되는 기재 [0020]
가 없는 한 다른 구성요소를 제외하는 것이 아니라 다른 구성 요소를 더 포함할 수 있는 것을 의미한다.
명세서 전체에서, 단말(terminal)은 이동 단말(mobile terminal, MT), 이동국(mobile station, MS), 진보된 이 [0021]
동국(advanced mobile station, AMS), 고신뢰성 이동국(high reliability mobile station, HR-MS), 가입자국 (subscriber station, SS), 휴대 가입자국(portable subscriber station, PSS), 접근 단말(access terminal, AT), 사용자 장비(user equipment, UE) 등을 지칭할 수도 있고, MT, MS, AMS, HR-MS, SS, PSS, AT, UE 등의 전 부 또는 일부의 기능을 포함할 수도 있다.
또한, 기지국(base station, BS)은 진보된 기지국(advanced base station, ABS), 고신뢰성 기지국(high [0022]
reliability base station, HR-BS), 노드B(node B), 고도화 노드B(evolved node B, eNodeB), 접근점(access point, AP), 무선 접근국(radio access station, RAS), 송수신 기지국(base transceiver station, BTS), MMR(mobile multihop relay)-BS, 기지국 역할을 수행하는 중계기(relay station, RS), 기지국 역할을 수행하는 중계 노드(relay node, RN), 기지국 역할을 수행하는 진보된 중계기(advanced relay station, ARS), 기지국 역 할을 수행하는 고신뢰성 중계기(high reliability relay station, HR-RS), 소형 기지국[펨토 기지국(femoto BS), 홈 노드B(home node B, HNB), 홈 eNodeB(HeNB), 피코 기지국(pico BS), 메트로 기지국(metro BS), 마이크 로 기지국(micro BS) 등] 등을 지칭할 수도 있고, ABS, 노드B, eNodeB, AP, RAS, BTS, MMR-BS, RS, RN, ARS, HR-RS, 소형 기지국 등의 전부 또는 일부의 기능을 포함할 수도 있다.
이하, 본 발명의 실시 예에 따른 자원 할당 방법 및 그 장치에 대하여 설명한다.
[0023]
도 1은 본 발명의 실시 예에 따른 네트워크 환경을 나타낸 도이다.
[0024]
첨부한 도 1에서와 같이, 복수의 소형 셀들이 혼재되어 있는 네트워크 환경에서 단말(1)은 각 셀을 관장하는 기 [0025]
지국을 통하여 해당 셀로의 접속을 수행한다.
소형 셀과 매크로 셀이 혼재하는 네트워크 환경에서, 매크로 셀 내의 매크로 기지국은 자신의 매크로 셀에 존재 [0026]
하는 복수의 소형 셀에 각각 위치하는 소형 기지국들과 통신하며, 단말(1)에 대하여 무선 자원 제어를 수행한다.
본 발명의 실시 예에서는 매크로 셀에 할당된 전체 주파수 대역의 일부를 소형 셀에 할당한다.
[0027]
도 2는 본 발명의 실시 예에 따른 주파수 대역 할당을 나타낸 도이다.
[0028]
첨부한 도 2와 같이, 매크로 셀에 할당된 전체 주파수 대역을 FFR(Fractional Frequency Reuse) 기법을 이용하 [0029]
여 복수의 부분 주파수 대역(FP: frequency partition)으로 나눈다. 그리고 복수의 부분 주파수 대역들 중에서 임의의 FP를 소형 셀에 할당한다. 소형 셀에서 서비스되는 데이터의 양을 고려하여 소형 셀에 할당되는 FP의 대 역폭을 할당한다. 또한 소형 셀의 셀 반경을 고려하여 소형 셀 기지국의 전송 전력을 할당한다. 이러한 소형 셀 관련 FP 대역폭 및 전송 전력은 매크로 기지국의 제어를 통해서 이루어진다.
도 3은 본 발명의 실시 예에 따른 주파수 대역 할당을 나타낸 도이다. 여기서는 매크로 셀 내에 다수의 소형 셀 [0030]
이 배치되고 매크로 기지국의 제어 하에 주파수 대역이 할당된 예를 나타낸다.
HetNet에서 망 용량을 증대시키기 위해서, 매크로 셀 내에 도 3과 같이, 다수의 소형 셀들을 배치하고, 매크로 [0031]
기지국은 전체 주파수 대역을 복수의 부분 주파수 대역(예를 들어, FP_0, FP_1, FP_2, FP_a, FP_b)으로 나누고, 일부 부분 주파수 대역(예를 들어, FP_a, FP_b)를 소형 셀들에 할당한다. 그리고 매크로 기지국은 소형 셀들을 통하여 고품질의 무선 링크를 이용하여 대용량의 트래픽을 전송한다.
이와 같이, 매크로 셀과 다수의 소형 셀로 구성된 HetNet에서, 단말이 매크로 셀 내에서 이동하는데, 매크로 셀 [0032]
에서 소형 셀, 소형 셀에서 소형 셀, 소형 셀에서 매크로 셀로 이동할 수 있다. 이때 단말이 소형 셀 영역으로 이동하는 경우, 단말이 현재 어느 소형 셀 영역에 있는지를 식별하는 것이 필요하다. 단말은 소형 셀로부터 전 송되는 프리앰블(preamble) 신호로부터 자신이 위치한 소형 셀의 ID(identification)를 검출한다.
도 4 및 도 5는 본 발명의 실시 예에 따른 프리앰블 전송을 나타낸 도이다.
[0033]
소형 셀은 첨부한 도 4에서와 같이, 자신에게 할당된 FP의 임의의 서브 프레임의 첫번째 심볼을 이용하여 프리 [0034]
앰블 신호를 전송한다. 또는 도 5와 같이 자신에게 할당된 FP의 임의의 서브 프레임의 첫번째 채널을 이용하여 프리앰블 신호를 전송한다.
단말은 소형 셀로부터 전송되는 프리앰블 신호를 검색하여 수신하고, 수신된 프리앰블 신호로부터 자신이 위치 [0035]
한 소형 셀의 ID를 검출한다.
단말은 소형 셀의 ID를 검출하여 자신이 위치한 소형 셀을 확인하고, 해당 소형 셀과의 데이터 송수신을 수행한 [0036]
다.
도 6은 본 발명의 실시 예에 따른 단말과 기지국 사이의 데이터 송수신 과정을 나타낸 흐름도이다.
[0037]
매크로 기지국(2)은 시스템 정보를 모든 단말에 방송한다(S100). 방송되는 시스템 정보는 소형 셀에 할당된 FP [0038]
및 프리앰블 위치 정보를 포함한다.
매크로 기지국으로부터 방송되는 시스템 정보를 수신한 단말(1)은 수신된 시스템 정보로부터 소형 셀에 할당된 [0039]
FP 및 프리앰블 위치를 확인하고, 소형 셀에 할당된 FP의 프리앰블 전송 위치에서 프리앰블을 수신한다.
만약, 단말이 소형 셀 영역으로 진입하여 소형 셀에 할당된 FP에서 프리엠블이 검출될 수 있다. 즉, 위의 도 4 [0040]
및 도 5와 같이, 소형 셀에 할당된 FP의 임의의 서브 프레임의 첫번째 심볼을 이용하여 프리앰블 신호가 전송되 거나, FP의 임의의 서브 프레임의 첫번째 채널을 이용하여 프리앰블 신호가 전송되며, 단말(1)은 이러한 프리앰 블 신호를 수신한다(S110). 이러한 경우, 단말(1)은 수신된 프리앰블 신호로부터 셀 ID를 추출하고 채널 품질을 측정한다. 그리고 단말(1)은 추출된 소형 셀 ID 및 채널 품질 측정 값을 포함하는 CQI(Channel Quality Indicator) 정보를 매크로 기지국(2)에 전송한다(S130).
매크로 기지국(2)은 단말로부터 전송된 CQI에 포함된 소형 셀 ID 및 채널 측정 값을 토대로, 소형 셀 기지국 [0041]
(3)을 통해서 단말(1)로 데이터를 전송한다(140).
이와 같이, 본 발명의 실시 예에서 매크로 기지국(2)은 매크로 셀에 할당된 전체 주파수 대역폭을 FFR를 이용하 [0042]
여 다수의 FP로 나누고 이 중 일부의 FP를 소형 셀에 할당한다. 그리고 단말이 소형 셀 용 FP에서 위에 기술된 바와 같이, 프리앰블을 수신하여 소형 셀 ID를 추출하고 소형 셀 ID를 포함한 CQI 정보를 매크로 기지국(2)에 전송하면, 매크로 기지국(2)은 CQI 정보를 토대로 소형 셀 기지국을 통해서 단말에 데이터를 전송한다.
한편, 매크로 기지국(2)은 매크로 셀과 소형 셀이 동일한 주파수를 이용할 때, 셀간 간섭을 완화하면서 망 용량 [0043]
을 증대시킬 수 있도록 단말에 자원을 할당한다.
도 7은 본 발명의 실시 예에 따른 자원 할당 방법의 흐름도이다.
[0044]
매로크 기지국(2)은 단말(1)로부터 주기적으로 CQI 정보를 보고 받는다(S200).
[0045]
단말로부터 수신된 CQI 정보에 소형 셀 정보가 포함되지 않는 경우, 매크로 기지국(2)은 매크로 셀 용 FP를 이 [0046]
용하여 단말(1)과 데이터를 송수신한다. 여기서 소형 셀 정보는 소형 셀 ID 및 채널 품질 측정 값을 포함한다.
만약 매크로 셀 내의 모든 단말로부터 수집된 CQI 정보에서 소형 셀 정보가 존재하지 않는 경우, 매크로 기지국 [0047]
(2)은 소형 셀에 할당된 FP 즉, 소형 셀용 FP를 이용하여 단말에 데이터를 전송할 수 있다. 즉, 매크로 기지국 (2)은 소형 셀에 할당된 FP를 포함한 전제 FP를 이용하여 자원을 할당하고, 이를 통하여 단말(1)로 데이터를 전 송한다(S210, S220).
한편, 단말로부터 수집된 CQI 정보에서 소형 셀 정보가 존재하는 경우, 단말이 두 개 이상의 소형 셀에 대한 정 [0048]
보를 제공하였는지를 판단한다(S230). 단말로부터 수집된 소형 셀 정보가 두 개 이상의 소형 셀에 대한 정보가 아닌 하나의 소형 셀 ID를 포함하는 경우, 매크로 기지국(2)은 해당 소형 셀을 통해서 단말로 데이터를 전송한 다(S240). 즉, 매크로 기지국은 단말로부터 수집된 소형 셀 ID에 대응하는 소형 셀에 할당된 FP를 통하여 단말 (1)로 데이터를 전송한다.
한편, 단말로부터 수집된 소형 셀 정보가 두 개 이상의 소형 셀에 대한 정보인 경우, 매크로 기지국(2)은 다수 [0049]
의 소형 셀간 협력 통신을 통해서 단말에 데이터를 전송한다. 즉, 매크로 기지국(2)은 수신된 소형 셀 ID들에 대응하는 소형 셀들간의 협력 통신을 통하여 단말에 자원을 할당하고 데이터를 전송한다(S250).
이러한 자원 할당을 위한 자원 할당 장치는 다음과 같다.
[0050]
도 8은 본 발명의 실시 예에 따른 자원 할당 장치의 구조를 나타낸 도이다.
[0051]
본 발명의 실시 예에 따른 자원 할당 장치(100)는 도 8에서와 같이, 자원 분할부(110), 시스템 정보 방송부 [0052]
(120), CQI 정보 수집부(130), 그리고 제1 내지 제3 자원 할당부(140, 150, 160)을 포함한다.
자원 분할부(110)는 해당 매크로 셀에 할당된 전체 주파수 대역폭을 FFR를 이용하여 다수의 FP로 나누고 이 중 [0053]
일부의 FP를 관리하는 소형셀들에 할당한다. 예를 들어, 도 2 및 도 3에서와 같이, 매크로 셀에 할당된 전체 주 파수 대역(예를 들어, FP_0, FP_1, FP_2, FP_a, FP_b)으로 나누고, 일부 부분 주파수 대역(FP_a, FP_b)을 관리 하는 소형 셀들에 할당한다. 예를 들어, 도 3에서와 같이, 매크로 셀 내에 소형 셀 0~소형 셀 7의 8개의 소형 셀들이 존재하는 경우, 제1 부분 주파수 대역(FP_a)을 소형셀 0, 소형셀 2, 소형셀 3, 소형셀 4, 소형셀 6에 할 당하고, 제2 부분 주파수 대역(FP_b)을 소형셀 1, 소형셀 5, 소형셀 7에 할당한다.
한편, 자원 분할부(110)는 서비스되는 데이터의 양을 고려하여 소형 셀에 할당되는 FP의 대역폭을 할당하고, 소 [0054]
셀의 셀 반경을 고려하여 소형 셀 기지국의 전송 전력을 할당할 수 있다.
시스템 정보 방송부(120)는 소형 셀들에 할당된 FP 및 프리앰블 위치 정보를 포함하는 시스템 정보를 방송한다.
[0055]
CQI 정보 수집부(130)는 단말들로부터 CQI 정보를 수신하며, CQI 정보는 소형 셀 ID 및 채널 품질 측정 값의 소 [0056]
형 셀 정보를 포함한다.
제1 자원 할당부(140)는 단말로부터 수집된 CQI 정보가 소형 셀 정보를 포함하지 않는 경우에 단말에 자원을 할 [0057]
당하여 데이터 송수신을 수행한다. 즉, 모든 단말로부터 수집된 CQI 정보에서 소형 셀 정보가 존재하지 않는 경 우, 소형 셀에 할당된 FP를 포함한 전제 FP를 이용하여 자원을 할당하고, 이를 통하여 단말로 데이터를 전송한 다.
제2 자원 할당부(150)는 단말로부터 수집된 CQI 정보가 하나의 소형 셀에 대한 정보만을 포함하는 경우, 해당 [0058]
소형 셀에 할당된 FP를 통하여 단말로 데이터를 전송한다.
제3 자원 할당부(160)는 단말로부터 수집된 CQI 정보가 두 개 이상의 소형 셀에 대한 정보인 경우, 수신된 소형 [0059]
셀 ID들에 대응하는 소형 셀들간의 협력 통신을 통하여 단말에 자원을 할당하고 데이터를 전송한다.
본 발명의 실시 예는 이상에서 설명한 장치 및/또는 방법을 통해서만 구현이 되는 것은 아니며, 본 발명의 실시 [0060]
예의 구성에 대응하는 기능을 실현하기 위한 프로그램, 그 프로그램이 기록된 기록 매체 등을 통해 구현될 수도 있으며, 이러한 구현은 앞서 설명한 실시예의 기재로부터 본 발명이 속하는 기술분야의 전문가라면 쉽게 구현할 수 있는 것이다.
이상에서 본 발명의 실시 예에 대하여 상세하게 설명하였지만 본 발명의 권리 범위는 이에 한정되는 것은 아니 [0061]
고 다음의 청구범위에서 정의하고 있는 본 발명의 기본 개념을 이용한 사업자의 여러 변형 및 개량 형태 또한 본 발명의 권리 범위에 속하는 것이다.
