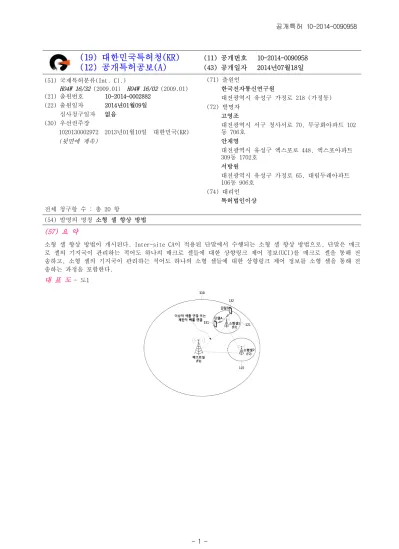

(19) 대한민국특허청(KR) (12) 공개특허공보(A)

(11) 공개번호 10-2014-0090958 (43) 공개일자 2014년07월18일 (51) 국제특허분류(Int. Cl.)

H04W 16/32 (2009.01) H04W 16/02 (2009.01) (21) 출원번호 10-2014-0002882

(22) 출원일자 2014년01월09일 심사청구일자 없음

(30) 우선권주장

1020130002972 2013년01월10일 대한민국(KR) (뒷면에 계속)

(71) 출원인

한국전자통신연구원

대전광역시 유성구 가정로 218 (가정동) (72) 발명자

고영조

대전광역시 서구 청사서로 70, 무궁화아파트 102 동 706호

안재영

대전광역시 유성구 엑스포로 448, 엑스포아파트 309동 1702호

서방원

대전광역시 유성구 가정로 65, 대림두레아파트 106동 906호

(74) 대리인 특허법인이상 전체 청구항 수 : 총 20 항

(54) 발명의 명칭 소형 셀 향상 방법 (57) 요 약

소형 셀 향상 방법이 개시된다. Inter-site CA이 적용된 단말에서 수행되는 소형 셀 향상 방법으로, 단말은 매크 로 셀의 기지국이 관리하는 적어도 하나의 매크로 셀들에 대한 상향링크 제어 정보(UCI)를 매크로 셀을 통해 전 송하고, 소형 셀의 기지국이 관리하는 적어도 하나의 소형 셀들에 대한 상향링크 제어 정보를 소형 셀을 통해 전 송하는 과정을 포함한다.

대 표 도 - 도1

(2)

(30) 우선권주장

1020130025691 2013년03월11일 대한민국(KR) 1020130077337 2013년07월02일 대한민국(KR) 이 발명을 지원한 국가연구개발사업

과제고유번호 10038765 부처명 지식경제부

연구사업명 산업원천기술개발사업(ETRI연구개발지원사업)

연구과제명 스마트 모바일 서비스를 위한 B4G 이동통신 기술 개발 기 여 율 1/1

주관기관 한국전자통신연구원 연구기간 2011.03.01 ~ 2016.02.29

(3)

특허청구의 범위 청구항 1

사이트간 캐리어 집성(Inter-site CA)이 적용된 단말에서 수행되는 소형 셀 향상 방법에 있어서,

상기 단말은 매크로 셀의 기지국이 관리하는 적어도 하나의 매크로 셀들에 대한 상향링크 제어 정보(Uplink Control Information)를 매크로 셀을 통해 전송하고,

소형 셀의 기지국이 관리하는 적어도 하나의 소형 셀들에 대한 상향링크 제어 정보를 소형 셀을 통해 전송하는 소형 셀 향상 방법.

청구항 2

사이트간 캐리어 집성(Inter-site CA)을 지원하는 기지국에서 수행되는 소형셀 향상 방법에 있어서, 복수의 셀들을 셀 그룹으로 설정하는 단계;

각 셀 그룹별로 주 셀 그룹(Primary Cell Group) 및 적어도 하나의 부 셀 그룹(Secondary Cell Group)을 설정 하는 단계; 및

설정된 셀 그룹 정보를 단말에 시그널링하는 단계를 포함하는 소형 셀 향상 방법.

청구항 3 청구항 2에서,

상기 복수의 셀들을 셀 그룹들로 설정하는 단계는,

동일한 기지국이 관리하는 셀들을 동일한 셀 그룹으로 설정하는 것을 특징으로 하는 소형 셀 향상 방법.

청구항 4 청구항 2에서,

상기 복수의 셀들을 셀 그룹들로 설정하는 단계는,

상기 복수의 셀들을 매크로 셀들로 구성된 셀 그룹과 소형 셀들로 구성된 셀 그룹으로 그룹화하는 것을 특징으 로 하는 소형 셀 향상 방법.

청구항 5 청구항 2에서,

각 셀 그룹별로 주 셀 그룹 및 적어도 하나의 부 셀 그룹을 설정하는 단계는,

각 셀 그룹별로 하나의 주 셀(Primary Cell)을 설정하고, 각 셀 그룹에서 상기 주 셀 이외의 셀들을 부 셀 (Secondary Cell)로 설정하는 단계를 더 포함하는 것을 특징으로 하는 소형 셀 향상 방법.

청구항 6 청구항 5에서,

상기 주 셀 그룹의 주 셀은 단말의 커버리지 제공 및 이동성 관리를 수행하고, 상기 부 셀 그룹은 상기 단말과 데이터 송수신을 수행하는 것을 특징으로 하는 소형 셀 향상 방법.

청구항 7 청구항 5에서,

상기 각 셀 그룹에 속한 셀들에 대한 하향링크 데이터 채널 또는 상향링크 데이터 채널의 스케줄링을 위해 전송 되는 하향링크 제어 채널은 각 셀 그룹에 속한 셀들을 통해 단말로 전송되는 것을 특징으로 하는 소형 셀 향상

(4)

방법.

청구항 8 청구항 5에서,

상기 각 셀 그룹의 주 셀 그룹은 항상 활성화 상태를 유지하고, 상기 각 셀 그룹에 속하는 셀들 중 상기 주 셀 그룹을 제외한 셀 그룹들은 상기 기지국의 활성화 명령에 의해 활성화되고, 상기 기지국의 비활성화 명령에 의 해 비활성화되는 것을 특징으로 하는 소형 셀 향상 방법.

청구항 9 청구항 5에서,

상기 단말은 상기 주 셀 그룹의 주 셀을 통해 전송되는 하향링크 제어 채널을 모니터링하고, 상기 기지국은 상 기 주 셀을 제외한 다른 셀들에 대한 시스템 정보를 상기 단말에 전달하는 것을 특징으로 하는 소형 셀 향상 방 법.

청구항 10

비이상적 백홀(backhaul)을 가지는 사이트간 캐리어 집성(Inter-site CA)이 적용된 단말에서 수행되는 소형 셀 향상 방법에 있어서,

기지국으로부터 상향링크 제어 채널의 전송 형태에 대한 지시 정보를 수신하는 단계; 및

수신한 상기 지시 정보에 기초하여, 제1 셀 그룹에 대한 제1 상향링크 제어 채널 및 제2 셀 그룹에 대한 제2 상 향링크 제어 채널 중 어느 하나의 상향링크 제어 채널만 해당 셀 그룹으로 전송하거나, 상기 제1 상향링크 제어 채널 및 제2 상향링크 제어 채널을 각각의 셀 그룹으로 동시에 전송하는 상향링크 제어 채널 전송 단계를 포함 하는 소형 셀 향상 방법.

청구항 11 청구항 10에서,

상기 상향링크 제어 채널 전송 단계는,

상기 제1 셀 그룹의 주 셀 또는 미리 지정된 셀을 통해 상기 제1 상향링크 제어 채널을 전송하거나, 상기 제2 셀 그룹의 주 셀 또는 미리 지정된 셀을 통해 상기 제2 상향링크 제어 채널을 전송하되, 동시에 동일 서브프레 임에서 상기 제1 상향링크 제어 채널 및 상기 제2 상향링크 제어 채널을 전송하지 않는 것을 특징으로 하는 소 형 셀 향상 방법.

청구항 12 청구항 10에서,

상기 상향링크 제어 채널 전송 단계는,

상기 제1 셀 그룹의 주 셀 또는 미리 지정된 셀을 통해 상기 제1 상향링크 제어 채널을 전송하거나, 상기 제2 셀 그룹의 주 셀 또는 미리 지정된 셀을 통해 상기 제2 상향링크 제어 채널을 전송하되, 동시에 동일 서브프레 임에서 상기 제1 상향링크 제어 채널 및 상기 제2 상향링크 제어 채널을 전송하는 것을 특징으로 하는 소형 셀 향상 방법.

청구항 13 청구항 10에서,

상기 소형 셀 향상 방법은,

상기 기지국이 상향링크 제어 채널의 전송 형태를 결정하기 위한 정보로, 상기 제1 셀 그룹에 대해 상향링크 제 어 정보를 전송하는 경우 상기 제1 셀 그룹의 상향링크 제어 채널 전송에 사용되는 서빙 셀에 대한 상향링크의 남은 전력량 정보를 전송하거나, 상기 제2 셀 그룹에 대해 상향링크 제어 정보를 전송하는 경우 상기 제2 셀 그 룹의 상향링크 제어 채널 전송에 사용되는 서빙 셀에 대한 상향링크의 남은 전력량 정보를 전송하거나, 상기 제

(5)

1 셀 그룹과 상기 제2 셀 그룹에 대해 동시에 상향링크 제어 정보를 전송하는 경우 상기 제1 셀 그룹의 상향링 크 제어 채널 전송에 사용되는 서빙 셀에 대한 상향링크의 남은 전력량 정보를 전송하거나, 상기 제1 셀 그룹과 상기 제2 셀 그룹에 대해 동시에 상향링크 제어 정보를 전송하는 경우 상기 제2 셀 그룹의 상향링크 제어 채널 전송에 사용되는 서빙 셀에 대한 상향링크의 남은 전력량 정보를 전송하는 단계를 더 포함하는 것을 특징으로 하는 소형 셀 향상 방법.

청구항 14

두 개의 수신점과 이중 연결성을 가지는 단말에서 수행되는 소형 셀 향상 방법에 있어서,

기지국으로부터 상기 두 개의 수신점 각각에 대응하는 상향링크 송신 타이밍 정보를 수신하는 단계; 및

임의의 서브프레임에서 상기 서브프레임에 대응하는 특정 수신점 및 상기 특정 수신점에 대응하는 상향링크 송 신 타이밍을 이용하여 상향링크 전송을 수행하는 단계를 포함하는 소형 셀 향상 방법.

청구항 15 청구항 14에서,

상기 상향링크 전송을 수행하는 단계는

시간적으로 이웃하는 두 개의 상향링크 서브프레임이 서로 다른 수신점에 대응하고, 상기 두 개의 상향링크 서 브프레임의 송신 타이밍이 서로 겹치는 경우, 상기 단말은 미리 정의된 우선 순위에 따라 상기 두 개의 서브프 레임 중 어느 하나의 서브프레임을 선택하고, 선택한 서브프레임을 통해서만 상향링크 전송을 수행하는 것을 특 징으로 하는 소형 셀 향상 방법.

청구항 16 청구항 14에서,

상기 상향링크 송신 타이밍은 상기 두 개의 수신점 중 어느 하나의 수신점을 기준으로 상기 두 개의 수신점의 송신 타이밍이 동일하게 설정되는 것을 특징으로 하는 소형 셀 향상 방법.

청구항 17

FDD(Frequency Division Duplex) 및 TDD(Time Division Duplex) 방식의 기지국내 캐리어 집성(Inter-eNB CA)이 적용되는 단말에서 수행되는 소형 셀 향상 방법에 있어서,

FDD 방식을 이용하는 셀에서 전송된 하향링크 채널에 대한 HARQ-ACK 정보 및 TDD 방식을 이용하는 셀에서 전송 된 하향링크 채널에 대한 HARQ-ACK 정보를 FDD 방식을 이용하는 셀의 상향링크를 이용하여 전송하는 것을 특징 으로 하는 소형 셀 향상 방법.

청구항 18

단말에서 수행되는 소형 셀 향상 방법에 있어서,

추가적인 캐리어 설정(configuration)을 포함하는 TDD 캐리어 설정 정보를 수신하는 단계; 및

수신한 상기 TDD 캐리어 설정 정보에 기초하여 상기 TDD 캐리어 중 스페셜 서브프레임(special subframe)의 일 부 또는 전체에서 사운딩 레퍼런스 신호를 전송하는 단계를 포함하는 소형 셀 향상 방법.

청구항 19 청구항 18에서,

상기 추가적인 캐리어 설정은 하향링크 서브프레임과 스페셜 서브프레임으로만 구성되는 것을 특징으로 하는 소 형 셀 향상 방법.

청구항 20 청구항 18에서,

(6)

상기 소형 셀 향상 방법은,

상기 단말이 FDD 캐리어의 상향링크 서브프레임을 이용하거나, 상향링크 서브프레임이 존재하는 TDD 캐리어를 이용하여 상향링크 데이터를 전송하는 단계를 더 포함하는 것을 특징으로 하는 소형 셀 향상 방법.

명 세 서 기 술 분 야

본 발명은 이동통신 기술에 관한 것으로, 더욱 상세하게는 소형 셀 향상 방법에 관한 것이다.

[0001]

배 경 기 술

휴대 가능한 이동 단말 및 태블릿 PC의 광범위한 보급과 무선 인터넷 기술을 근간으로 하는 모바일 컴퓨팅의 급 [0002]

속한 확대로 인하여 무선 네트워크 용량의 획기적인 증대가 요구되고 있다.

많은 연구들에서 향후 모바일 사용자들의 트래픽 사용량은 급격하게 증가할 것으로 예측되고 있다. 이와 같은 [0003]

폭발적인 트래픽 증가에 따른 요구사항을 충족시키기 위한 대표적인 해결책은 진화된 물리계층 기술을 적용하거 나 추가적인 스펙트럼을 할당하는 방법을 고려할 수 있다. 그러나, 물리계층 기술은 이론적인 한계점에 도달하 고 있고, 추가적인 스펙트럼의 할당을 통한 셀룰러망의 용량 증대는 근본적인 해결책이 될 수 없다.

따라서, 셀룰러망에서 폭발적으로 증가하는 사용자의 데이터 트래픽을 효율적으로 지원하기 위한 방법으로, 셀 [0004]

의 크기를 줄여서 더 많은 소형 셀들을 촘촘하게 설치하거나 다층구조의 셀룰러망을 이용하여 서비스를 제공하 는 방법이 현실적인 대안으로 고려될 수 있다.

3GPP(3rd Generation Partnership Project)의 LTE(Long Term Evolution)-Advanced의 표준화 회의에서는 빠르게 [0005]

증가하는 데이터 트래픽 수요를 효율적으로 수용하기 위해 소형 셀 향상(Small Cell Enhancement)을 위한 기술 에 대한 표준화를 진행하고 있다.

그러나, 현재까지는 소형 셀 향상을 위한 시나리오 및 요구사향에 대한 논의만 이루어지고 있는 상태이며, 소형 [0006]

셀 향상을 위한 구체적인 절차나 방법은 제시되고 있지 않다.

발명의 내용 해결하려는 과제

본 발명의 목적은 셀룰러 이동 통신 시스템에 적용할 수 있는 소형 셀 향상 방법을 제공하는 것이다.

[0007]

과제의 해결 수단

상술한 본 발명의 목적을 달성하기 위한 본 발명의 일 측면에 따른 소형 셀 향상 방법은 사이트간 캐리어 집성 [0008]

(Inter-site CA)이 적용된 단말에서 수행되는 소형 셀 향상 방법으로, 상기 단말이 매크로 셀의 기지국이 관리 하는 적어도 하나의 매크로 셀들에 대한 상향링크 제어 정보(Uplink Control Information)를 매크로 셀을 통해 전송하고, 소형 셀의 기지국이 관리하는 적어도 하나의 소형 셀들에 대한 상향링크 제어 정보를 소형 셀을 통해 전송하도록 구성된다.

또한, 본 발명의 목적을 달성하기 위한 본 발명의 다른 측면에 따른 소형 셀 향상 방법은 사이트간 캐리어 집성 [0009]

(Inter-site CA)을 지원하는 기지국에서 수행되는 소형셀 향상 방법으로, 복수의 셀들을 셀 그룹으로 설정하는 단계와, 각 셀 그룹별로 주 셀 그룹(Primary Cell Group) 및 적어도 하나의 부 셀 그룹(Secondary Cell Grou p)을 설정하는 단계 및 설정된 셀 그룹 정보를 단말에 시그널링하는 단계를 포함한다.

또한, 본 발명의 목적을 달성하기 위한 본 발명의 또 다른 측면에 따른 소형 셀 향상 방법은 비이상적 백홀 [0010]

(backhaul)을 가지는 사이트간 캐리어 집성(Inter-site CA)이 적용된 단말에서 수행되는 소형 셀 향상 방법으로, 기지국으로부터 상향링크 제어 채널의 전송 형태에 대한 지시 정보를 수신하는 단계 및 수신한 상기 지시 정보에 기초하여, 제1 셀 그룹에 대한 제1 상향링크 제어 채널 및 제2 셀 그룹에 대한 제2 상향링크 제어 채널 중 어느 하나의 상향링크 제어 채널만 해당 셀 그룹으로 전송하거나, 상기 제1 상향링크 제어 채널 및 제2 상향링크 제어 채널을 각각의 셀 그룹으로 동시에 전송하는 상향링크 제어 채널 전송 단계를 포함한다.

(7)

또한, 본 발명의 목적을 달성하기 위한 본 발명의 또 다른 측면에 따른 소형 셀 향상 방법은 두 개의 수신점과 [0011]

이중 연결성을 가지는 단말에서 수행되는 소형 셀 향상 방법으로, 기지국으로부터 상기 두 개의 수신점 각각에 대응하는 상향링크 송신 타이밍 정보를 수신하는 단계 및 임의의 서브프레임에서 상기 서브프레임에 대응하는 특정 수신점 및 상기 특정 수신점에 대응하는 상향링크 송신 타이밍을 이용하여 상향링크 전송을 수행하는 단계 를 포함한다.

또한, 본 발명의 목적을 달성하기 위한 본 발명의 또 다른 측면에 따른 소형 셀 향상 방법은, FDD(Frequency [0012]

Division Duplex) 및 TDD(Time Division Duplex) 방식의 기지국내 캐리어 집성(Inter-eNB CA)이 적용되는 단말 에서 수행되는 소형 셀 향상 방법으로, FDD 방식을 이용하는 셀에서 전송된 하향링크 채널에 대한 HARQ-ACK 정 보 및 TDD 방식을 이용하는 셀에서 전송된 하향링크 채널에 대한 HARQ-ACK 정보를 FDD 방식을 이용하는 셀의 상 향링크를 이용하여 전송하도록 구성된다.

또한, 본 발명의 목적을 달성하기 위한 본 발명의 또 다른 측면에 따른 소형 셀 향상 방법은, 단말에서 수행되 [0013]

는 소형 셀 향상 방법으로, 추가적인 캐리어 설정(configuration)을 포함하는 TDD 캐리어 설정 정보를 수신하는 단계 및 수신한 상기 TDD 캐리어 설정 정보에 기초하여 상기 TDD 캐리어 중 스페셜 서브프레임(special subframe)의 일부 또는 전체에서 사운딩 레퍼런스 신호를 전송하는 단계를 포함한다.

발명의 효과

상술한 바와 같은 소형 셀 향상 방법에 따르면, 매크로 레이어와 소형셀 레이어의 기능 분담 방법, 이상적인 백 [0014]

홀을 갖는 Inter-site CA의 향상 방법, 제한된 백홀을 갖는 Inter-site CA의 지원 방법, 이중 연결성 지원 방법, FDD/TDD CA 지원 방법, 새로운 TDD 캐리어의 설정 방법, 셀 디스커버리 방법, 소형셀 송수신 향상 방법을 구체적으로 제공한다.

따라서, LTE 또는 LTE-Advanced 시스템과 같은 셀룰러 이동통신 시스템에서 소형 셀 향상 기술을 용이하게 적용 [0015]

할 수 있고, 이를 통해 무선 네트워크 용량을 획기적으로 증대시킬 수 있다.

도면의 간단한 설명

도 1은 소형 셀 향상을 위한 셀 배치 시나리오를 나타내는 개념도이다.

[0016]

도 2는 매크로 셀과 소형 셀들로 구성된 이종 네트워크 환경을 나타내는 개념도이다.

도 3은 Intra-eNB CA가 적용된 단말의 하향링크 주파수 할당을 예시한 것이다.

도 4는 하향링크 캐리어와 상향링크 캐리어의 맵핑 설정 방법을 나타내는 개념도이다.

도 5는 Inter-eNB CA가 적용된 단말의 하향링크 주파수 할당 예를 나타내는 개념도이다.

도 6은 셀 아이디를 공유하는 두 전송점의 하향링크 전송 자원의 사용 예를 나타내는 개념도이다.

도 7은 고전력 전송점과 저전력 전송점들의 배치를 예시한 것이다.

도 8은 서로 다른 셀 아이디를 사용하는 두 전송점의 제어 채널 자원 분할 방법을 예시한 것이다.

도 9는 두 개의 송수신점의 하향링크 송신 타이밍 방법을 예시한 것이다.

도 10은 두 개의 송수신점의 하향링크 송신 타이밍 방법이 적용되는 셀 배치를 나타내는 예시도이다.

도 11은 두 개의 수신점의 상향링크 송신 타이밍 방법을 예시한 것이다.

도 12는 두 개의 수신점의 하향링크와 상향링크 타이밍 방법을 예시한 것이다.

도 13은 서브프레임 집성을 이용한 HARQ-ACK 정보 전송 방법의 일 예를 나타낸 것이다.

도 14는 서브프레임 집성을 이용한 HARQ-ACK 정보 전송 방법의 다른 예를 나타낸 것이다.

도 15는 하향링크와 상향링크 서브프레임이 일대일로 대응된 경우의 HARQ-ACK 전송 방법의 일 예를 나타낸 것이 다.

도 16은 하향링크와 상향링크 서브프레임이 일대일로 대응된 경우의 HARQ-ACK 전송 방법의 다른 예를 나타낸 것 이다.

(8)

도 17은 SPS를 위한 서브프레임 할당 방법을 예시한 것이다.

도 18은 매크로 셀과 소형 셀의 FDD/TDD 주파수 할당 방법의 예를 나타낸다.

도 19는 단말에게 Intra-eNB FDD/TDD CA 적용 방법을 설명하기 위한 개념도이다.

발명을 실시하기 위한 구체적인 내용

본 발명은 다양한 변경을 가할 수 있고 여러 가지 실시예를 가질 수 있는 바, 특정 실시예들을 도면에 예시하고 [0017]

상세하게 설명하고자 한다.

그러나, 이는 본 발명을 특정한 실시 형태에 대해 한정하려는 것이 아니며, 본 발명의 사상 및 기술 범위에 포 [0018]

함되는 모든 변경, 균등물 내지 대체물을 포함하는 것으로 이해되어야 한다.

본 출원에서 사용한 용어는 단지 특정한 실시예를 설명하기 위해 사용된 것으로, 본 발명을 한정하려는 의도가 [0019]

아니다. 단수의 표현은 문맥상 명백하게 다르게 뜻하지 않는 한, 복수의 표현을 포함한다. 본 출원에서, "포함 하다" 또는 "가지다" 등의 용어는 명세서상에 기재된 특징, 숫자, 단계, 동작, 구성요소, 부품 또는 이들을 조 합한 것이 존재함을 지정하려는 것이지, 하나 또는 그 이상의 다른 특징들이나 숫자, 단계, 동작, 구성요소, 부 품 또는 이들을 조합한 것들의 존재 또는 부가 가능성을 미리 배제하지 않는 것으로 이해되어야 한다.

다르게 정의되지 않는 한, 기술적이거나 과학적인 용어를 포함해서 여기서 사용되는 모든 용어들은 본 발명이 [0020]

속하는 기술 분야에서 통상의 지식을 가진 자에 의해 일반적으로 이해되는 것과 동일한 의미를 가지고 있다. 일 반적으로 사용되는 사전에 정의되어 있는 것과 같은 용어들은 관련 기술의 문맥 상 가지는 의미와 일치하는 의 미를 가진 것으로 해석되어야 하며, 본 출원에서 명백하게 정의하지 않는 한, 이상적이거나 과도하게 형식적인 의미로 해석되지 않는다.

본 출원에서 사용하는 ‘단말’은 사용자 장비(UE: User Equipment), 이동국(MS: Mobile Station), 이동 단말 [0021]

(MT: Mobile Terminal), 사용자 단말, 사용자 터미널(UT: User Terminal), 무선 터미널, 액세스 터미널(AT), 가입자 유닛(Subscriber Unit), 가입자 스테이션(SS: Subscriber Station), 무선 기기(Wireless device), 무선 통신 디바이스, 무선송수신유닛(WTRU: Wireless Transmit/Receive Unit), 이동 노드, 모바일 또는 다른 용어들 로 지칭될 수 있다.

또한, 본 출원에서 사용하는 '기지국’은 일반적으로 단말과 통신하는 고정된 지점을 말하며, 베이스 스테이션 [0022]

(Base Station), 노드-B(Node-B), e노드-B(eNode-B), BTS(Base Transceiver System), 액세스 포인트(Access Point) 등 다른 용어로 불릴 수 있다.

또한, 본 출원에서 사용하는 '전송점(transmission point)'은 적어도 하나의 송신 및 수신 안테나를 구비하고, [0023]

기지국과 광섬유, 또는 마이크로웨이브(Microwave) 등으로 연결되어 기지국과 정보를 주고 받을 수 있는 송수신 장치로, RRH(Remote Radio Head), RRU(Remote Radio Unit), 분산 안테나 등으로 불릴 수 있다.

이하, 첨부한 도면들을 참조하여, 본 발명의 바람직한 실시예를 보다 상세하게 설명하고자 한다. 본 발명을 설 [0024]

명함에 있어 전체적인 이해를 용이하게 하기 위하여 도면상의 동일한 구성요소에 대해서는 동일한 참조부호를 사용하고 동일한 구성요소에 대해서 중복된 설명은 생략한다.

■ 셀 배치 시나리오 [0025]

도 1은 소형 셀 향상을 위한 셀 배치 시나리오를 나타내는 개념도이다.

[0026]

도 1에서는 매크로 셀(110)의 커버리지 내에 소형 셀들(121, 122)이 배치된 경우를 예를 들어 도시하였다.

[0027]

도 1에서, 매크로 셀(110)은 주파수 대역 F1을 사용하고, 소형 셀들(121, 122)은 주파수 대역 F2를 사용하도록 [0028]

구성될 수 있다. 또한, 매크로 셀(110)과 소형 셀들(121, 122)간 및 소형 셀(121)과 소형 셀(122) 간에는 이상 적인 백홀(ideal backhaul) 또는 제한적인 백홀(non-ideal backhaul)이 형성될 수 있다.

소형 셀 향상 기술 중에서 사이트간 캐리어 집성(Inter-site Carrier Aggregation, 이하, 'Inter-site CA'라 [0029]

지칭함)은 가장 많은 관심을 받는 영역이다. Inter-site CA(Carrier Aggregation)는 서로 다른 송수신 위치를 갖는 두 개 이상의 셀들을 이용하여 CA 기법을 사용하는 것을 의미한다. Inter-site CA의 적용 예로, 도 1에서

(9)

서로 다른 주파수(또는 캐리어)를 사용하는 매크로 셀(110)과 소형 셀(121)이 CA를 구성하는 셀들로 단말(131) 에게 설정될 수 있다. 일반적으로 고려하고 있는 셀 배치 시나리오는 매크로 셀을 서비스 커버리지 제공에 이용 하고 소형 셀을 데이터 전송율 증대에 사용하는 것이다. LTE Release-10/11의 CA는 사이트내 캐리어 집성(이하, 'Intra-site CA'로 지칭함)을 가정하여 규격화되었다. Intra-site CA는 CA로 묶인 셀들의 송수신 포인트 (Transmission and Reception Point)들이 같은 곳에 위치하고, 기지국의 제어에 있어서 셀들 간의 신호 전달 지연과 전송 용량 제한이 문제가 되지 않는 이상적인 백홀 연결성을 가정한 것으로 볼 수 있다.

LTE Release-10/11 규격은 이상적인 백홀 연결성을 갖는 경우 Inter-site CA 또한 지원이 가능할 수 있다. 반 [0030]

면 셀들이 신호 전달의 지연이나 전송 용량 제한이 존재하는 제한적인 백홀(non-ideal backhaul) 연결성을 갖는 경우, 기존의 규격을 사용하여 Inter-site CA를 지원하기는 어렵다. 3GPP에서는 제한적인 백홀로 연결된 매크로 셀과 소형 셀간의 Inter-site CA를 이중 연결성(Dual Connectivity) 동작이라고도 부른다.

특히 상향링크의 경우, [0031]

- 현재 규격은 주 셀(Primary Cell: Pcell, 이하 'Pcell'이라 지칭함) 만을 사용하여 PUCCH(Physical Uplink [0032]

Control Channel)를 전송하도록 규정하고 있는데, 만일 단말에게 CA로 설정된 셀 들이 제한적인 백홀 연결성을 가진다면 단말이 부 셀(Secondary Cell: Scell, 이하 'Scell'이라 지칭함)에서 수신한 PDSCH(Physical Downlink Shared Channel)에 대한 HARQ(Hybrid Automatic Repeat reQuest)-ACK를 Pcell을 통해 전송하므로 Scell은 Pcell로부터 HARQ-ACK 정보를 전달 받아야 하나 제한적인 백홀로 인해 적절한 시간 내에 Pcell로부터 HARQ-ACK를 전달받지 못할 수 있다. 이 밖에 Scell은 스케줄링 요구(Scheduling Request: SR, 이하 'SR'이라 약칭함), 채널상태정보(Channel State Information: CSI, 이하 'CSI'라 약칭함) 등의 상향링크 제어 정보 (Uplink Control Information: UCI, 이하 'UCI'라 약칭함)도 Pcell로부터 제공 받아야 하므로 시간 지연 때문 에 동적인 자원 할당 및 링크 적응에서 문제가 발생할 수 있다.

- 현재 규격은 단말이 Pcell과 Scell로 전송하는 전력의 총합을 제한하고 있다. 따라서, Pcell과 Scell의 협력 [0033]

이 짧은 시간 내에 이루어지지 못하는 상황에서는 단말의 각 셀에 대한 남은 전력량(PHR: Power Headroom)을 순 시적으로 파악할 수 없어서 전력제어와 링크 적응에 문제가 발생할 수 있다.

도 1에 예시한 바와 같이, 하향링크 전송을 위해 매크로 셀(110)은 캐리어 주파수 F1을 사용하고 소형 셀들 [0034]

(121, 122)은 캐리어 주파수 F2를 사용하며, F1과 F2가 서로 다르다고 가정하자. 표 1은 상기한 가정하에서 Pcell과 Scell의 설정 예를 나타낸다.

표 1

[0035]

표 1에 나타낸 바와 같이, 단말 A(131)에 CA를 적용하고 단말 A(131)의 Pcell은 매크로 셀(F1 사용)(110)로 설 [0036]

정하고 Scell은 소형 셀(F2 사용)(121)로 설정할 수 있다. 또한, 단말 B(132)에 CA를 적용하고 단말 B(132)의 Pcell은 소형 셀(F2 사용)(121)로 설정하고 Scell은 매크로 셀(F1 사용)(110)로 설정할 수 있다. 하향링크를 기 준으로 고려할 때 단말 A(131)는 매크로 셀(110)로부터, 단말 B(132)는 소형 셀(121)로부터 더 큰 크기의 신호 를 수신하기 때문에 표 1에 나타낸 바와 같은 설정이 바람직하다.

그러나, 상향링크 관점에서는 단말 A(131)의 신호를 소형 셀(121)에서 수신하는 것이 단말의 전력 소모와 간섭 [0037]

제어 측면에서 더 유리할 수 있다. 기존 LTE Release-10/11 규격에서는 단말이 항상 Pcell을 사용하여 PUCCH를

(10)

전송하도록 하고 있으나, 상기한 바와 같은 상황을 고려할 때 기존의 규격을 수정하여 단말이 Scell을 사용하여 PUCCH를 전송할 수 있도록 허용하는 것이 바람직하다. 즉, PUCCH를 기존 규격의 Pcell이 아닌 Scell에서 수신이 가능하도록 규격 변경이 필요하다. 예를 들어 매크로 셀과 소형 셀 양쪽 상향링크에 대해 높은 채널품질 (geometry)을 갖는 단말은 Pcell과 Scell 각각에 대한 PUCCH를 동일 서브프레임에서 동시에 전송하도록 허용할 수 있다. 또는, 단말이 하향링크는 매크로 셀에 대해 더 높은 채널품질을 갖는 반면 상향링크는 소형 셀에 대해 더 높은 채널품질을 갖는다면 Pcell은 매크로 셀로 지정하더라도 PUCCH는 소형 셀을 사용하여 전송하도록 할 수 있다. 또한 낮은 채널품질을 갖는 단말의 경우는 낮은 PAPR(Peak-to-Average Power Ratio) 유지, 최대 전력 제 한 문제를 더욱 고려하여 Pcell과 Scell의 PUSCH/PUCCH를 시간적으로 분리하여 송신하도록 하여 두 셀에 대해 두 개의 PUCCH 전송이 동시에 발생하지 않도록 할 수 있다.

LTE Release-10/11 규격에 따르면 단말은 SIB2(System Information Block Type 2) 정보에 의해 하향링크 Pcell [0038]

에 연결된 상향링크 캐리어를 알 수 있고, 하향링크 Pcell과 연결된 상향링크 캐리어를 상향링크 Pcell로 설정 하고 PUCCH를 Pcell로만 전송하도록 하고 있다. 그러나, Inter-site CA의 경우 링크 버짓(link budget) 측면을 고려하여 단말의 전력 사용면에서 더 유리한 셀로 PUCCH를 전송할 필요가 있다. 따라서, Pcell의 상향링크 캐리 어를 네트워크가 유연하게 설정할 수 있도록 할 필요가 있다.

단말의 PUCCH 전송은 하기의 경우들로 구분할 수 있다.

[0039]

- 경우 A: PUCCH를 매크로 셀로만 전송 [0040]

- 경우 B: PUCCH를 소형 셀로만 전송 [0041]

- 경우 C: PUCCH를 매크로 셀과 소형 셀에 모두 전송 가능하나 동일 시간에는 두 셀 중 하나로만 전송 [0042]

- 경우 D: PUCCH를 두 셀에 동시 전송 가능 [0043]

셀들이 제한적 백홀을 가지는 경우, 매크로 셀과 소형 셀 간의 정보전달 지연으로 단말의 PUCCH 전송에 경우 A [0044]

나 경우 B를 적용하기 어렵다. 단말에 매크로 셀과 소형 셀에 대해 모두 높은 채널 품질을 가지는 경우에는 경 우 D를 적용할 수 있다. 단말이 매크로 셀과 소형 셀에 대해 모두 낮은 채널 품질을 가지는 경우에는 경우 C를 적용할 수 있다.

셀들이 이상적 백홀을 가지는 경우, 경우 A, B, C, D 중 어떤 경우도 적용할 수 있다. 다만, 단말의 각 셀에 대 [0045]

한 채널 품질에 따라 어떤 경우를 사용하는가를 결정하는 것이 바람직하다.

또한, 단말 관점에서 동일 PA(Power Amplifier)를 사용하는 캐리어들의 집합 (또는, 동일 PA 캐리어 집합)을 고 [0046]

려할 필요가 있다. 동일 사이트내의 캐리어들에 대해서는 LTE Release-10 규격에서와 같이 하나의 Pcell을 정해 사용할 수 있다. 한편, 각 사이트에서 사용하는 캐리어가 서로 다른 Inter-site CA에서는 사이트 별로 하나씩의 Pcell 기능을 하는 셀을 두는 방식을 고려할 수 있다. 단말이 서로 다른 캐리어에 대해 다른 PA를 사용하는 경 우 PAPR 문제는 없으나, 단말의 최대 전력 제한 문제가 여전히 존재한다.

셀들이 제한적 백홀을 가지는 경우, 단말이 매크로 셀과 소형 셀 각각에 독립적으로 PUCCH를 전송하도록 허용할 [0047]

수 있으나 상술한 바와 같이 단말의 채널 환경에 따라 전송 형태를 결정하는 것이 바람직하다.

■ 매크로 레이어와 소형셀 레이어의 기능 분담 방법 [0048]

도 2는 매크로 셀과 소형 셀들로 구성된 이종 네트워크(Heterogeneous network) 환경을 나타내는 개념도이다.

[0049]

도 2에서 매크로 셀들(210)로 구성된 매크로 레이어의 주파수 F1과 소형 셀들(220)로 구성된 소형셀 레이어의 [0050]

주파수 F2는 서로 다른 것으로 가정한다. 표 2는 상기한 가정하에서 매크로 레이어와 소형셀 레이어에 의해 서 빙되는 단말(230)에 대해 매크로 레이어와 소형셀 레이어의 주요 기능 수행의 바람직한 형태를 나타내는 것이다.

(11)

표 2

[0051]

RRC(Radio Resource Control) 연결(RRC-Connected) 상태이고 매크로 레이어와 소형셀 레이어에 의해 서빙되는 [0052]

Inter-site CA 가 설정된 단말(230)은, 매크로 레이어를 통해 RRC 연결 확립(connection establishment), 재확 립(re-establishment), 해제 등의 지시를 받고, 매크로 레이어를 통해 RRM 측정, 핸드오버 등의 이동성 관리를 받으며, 데이터 트래픽의 송수신은 주로 소형셀 레이어를 이용하되 매크로 레이어를 사용할 수도 있다.

유휴(idle) 상태의 단말은, 매크로 레이어를 통해 트래킹 영역 갱신(Tracking Area Update)을 수행하고, 페이징 [0053]

(paging)을 수신하며 RRC 연결을 시도한다.

여기서, 매크로 레이어를 통해 초기 RRC 연결을 확립한 단말은 소형셀 레이어로 핸드오버 되어 소형셀 레이어에 [0054]

의해서만 관리될 수도 있다. 반면, 매크로 레이어를 통해 초기 RRC 연결을 확립한 단말이 매크로 레이어에 의해 서만 서빙될 수도 있다. 이와 같은 경우는 모두 비캐리어 집성(Non-Carrier Aggregation)의 경우에 해당한다.

■ 이상적 백홀을 갖는 Inter-site CA의 향상 방법 [0055]

Inter-site CA의 형태는 Intra-eNB CA, Inter-eNB CA, Intra-eNB CA와 Inter-eNB CA가 혼합된 형태로 분류할 [0056]

수 있다. 기존의 LTE Release-10/11에서 기술하는 CA는 Intra-eNB CA에 해당하는 것으로 볼 수 있고, Intra- eNB CA에서 CA로 묶인 셀들은 하나의 기지국에 의해 모두 동적인 스케줄링 협력이 가능하다고 가정하였다. 반 면, Inter-eNB CA의 경우에는 기지국간의 통신시 발생하는 시간적 지연과 통신 선로의 용량 제한 등의 문제로 인하여 CA로 묶은 셀들이 모두 하나의 중앙적 제어를 통해 동적인 스케줄링 협력을 수행하기가 어려운 경우가 많다. 이로 인해 CA로 묶인 셀들 간의 동적인 스케줄링 협력을 전제로 하는 LTE Release-10/11의 CA를 적용하는 것이 어렵다. Inter-site CA의 가장 일반화된 형태는 Intra-eNB CA와 Inter-eNB CA를 모두 포함하는 형태로 볼 수 있다. 3GPP에서는 제한적인 백홀로 연결된 매크로 셀 eNB과 소형 셀 eNB간의 Inter-eNB CA를 이중 연결성 (Dual Connectivity) 동작이라고 부르고 있다.

일반적으로 LTE Release-10/11 규격에서 기술하는 CA에서는 일반적으로 CA에 참여하는 셀들간의 동적인 스케줄 [0057]

링 협력이 가능한 것으로 가정한다. 그러나, 보다 많은 경우에 대해 Inter-site CA를 지원하기 위해서는 CA에 참여한 셀들간의 동적인 스케줄링 협력이 가능하지 않은 경우도 규격의 보완을 통해 지원할 필요가 있다.

Inter-site CA의 일반적인 구현 형태는 하나의 eNB에 의해 관리되는 셀들이 참여하는 CA, 하나 이상의 eNB에 의 해 관리되는 셀들이 참여하는 CA가 될 수 있다. 단말과 기지국의 물리계층 무선 인터페이스 규격 관점에서는 Intra-eNB, Inter-eNB 등 다양한 구현에 해당하는 Inter-site CA를 효율적으로 지원하는 것이 중요하다. 무선

(12)

인터페이스 규격 관점에서는 네트워크의 특정 구현 형태에 의존하지 않는 융통성 있는 규격지원이 바람직하다.

하기에서는 매크로 셀과 소형 셀들이 이상적인 연결성을 갖는 경우를 고려한다. 매크로 셀과 소형 셀들이 이상 [0058]

적인 연결성을 가지는 경우는 셀들간의 동적인 스케줄링 협력이 가능한 경우를 의미한다. 일반적으로 CoMP(Coordinated MultiPoint) 기능을 도입하지 않은 네트워크에서 CA를 사용하지 않는 경우 단말과 기지국의 제어정보 및 데이터 송수신은 하나의 셀을 사용하여 이루어진다. 반면, LTE Release-10/11 규격에 따르면, CA를 사용하는 경우 단말은 주 주파수(혹은 캐리어)에서 동작하는 셀을 하나 갖는데 이를 Pcell 이라고 하고 단말은 Pcell을 통해 초기 연결 확립과 연결 재확립을 수행한다. 다른 캐리어들은 Scell 이라고 불리며 RRC 연결이 확 립되면 단말에게 설정될 수 있다. 기지국은 SIB2(System Information Block Type 2) 정보를 통해 하향링크 캐 리어와 연결된 상향링크 캐리어를 단말에게 알려주고 있다. 따라서, 단말의 Pcell에 대응하는 상향링크 캐리어 는 SIB 정보에 의해서 연결된 상향링크 캐리어가 된다. Scell의 시스템 정보(System Information)는 기지국이 단말 별 RRC 시그널링을 통해 단말에게 전송한다. 그리고, 단말은 Pcell을 사용하여 PUCCH를 전송한다.

▣ PUCCH 전송 셀 설정 방법 [0059]

CA가 설정된 단말의 경우, CA로 설정된 셀들 중 임의의 셀을 사용하여 PUCCH를 전송할 수 있도록 LTE 규격을 보 [0060]

완할 필요가 있다. 특히, 매크로 셀과 소형 셀을 포함하는 셀들로 CA가 설정된 경우 일반적으로 매크로 셀과 소 형 셀에 대한 단말의 경로 손실이 다를 수 있으므로, 단말의 전력 손실을 고려하여 경로 손실이 작은 셀을 사용 하여 PUCCH를 전송하도록 하는 것이 바람직하다. 하기에서는 PUCCH 전송셀을 설정하는 방법을 구체적으로 설명 한다.

[방법 1] 단말 별 RRC 시그널링에 의한 PUCCH 전송 셀 설정 [0061]

LTE Release-10/11 규격에서 단말은 Pcell로 지정된 셀로만 PUCCH를 전송하도록 규정하고 있다. 본 발명에서는 [0062]

이와 같은 기존의 규격을 개선하여 단말에게 PUCCH 전송에 사용할 셀을 기지국이 단말 별로 RRC 시그널링을 통 해 설정하고, 단말은 RRC 시그널링을 수신한 이후부터는 설정된 셀을 사용하여 PUCCH를 전송하도록 한다. 즉, UCI 전송 관점에서는 단말이 지정된 PUCCH 전송 셀을 마치 Pcell로 인식하여 UCI 전송을 수행하는 것이다.

도 3은 Intra-eNB CA가 적용된 단말(330)의 하향링크 주파수 할당을 예시한 것으로, CA가 설정된 단말(330)에게 [0063]

구성된(configured) 하향링크 캐리어를 나타낸다.

도 3에 예시한 바와 같이, Intra-eNB CA가 적용된 단말(330)에 대해 매크로 셀은 하향링크 주파수 M0, M1을 사 [0064]

용하고, 소형 셀들은 하향링크 주파수 S0, S1, S2를 사용하도록 할당할 수 있다.

또한 LTE 규격의 변경을 통해, 하향링크 주파수(또는 캐리어) M0를 사용하는 매크로 셀이 단말(330)의 Pcell로 [0065]

설정될 때, 소형 셀이 사용하는 하향링크 주파수(또는 캐리어) S0에 대응하는 상향링크 캐리어를 사용하여 단말 (330)이 PUCCH를 전송하도록 설정할 수 있다.

상기한 방식은 UCI 전송 관점에서만 PUCCH 전송 셀을 Pcell로 인식하는 것이므로 UCI를 제외한 나머지 상향링크 [0066]

/하향링크 데이터 전송, 하향링크 제어정보 전송은 PUCCH 전송 셀 설정에 영향을 받지 않는다. 다만, SPS(Semi- Persistent Scheduling)에 의한 PUSCH 전송은 기존에 설정된 Pcell이 아닌 PUCCH 전송 셀로 설정된 셀에서 전 송할 수 있도록 허용하는 것이 바람직하다.

그러나, 상기의 PUCCH 셀 설정 방식은 SIB2에 의해 지정된 Pcell의 상향링크 캐리어와 하향링크 캐리어 연결 관 [0067]

계를 그대로 유지한 채로 PUCCH 전송 셀만 추가로 설정하기 때문에, 상향링크 PUCCH 전송셀로 설정된 셀이 Pcell이 아닐 경우 PUCCH 전송 셀의 비활성화(deactivation)에 따른 문제가 발생할 수 있고, 이를 방지하기 위 한 추가적인 규격 보완이 필요하다. PUCCH 전송 셀의 비활성화를 위한 가장 간단한 방법은 PUCCH 전송 셀의 비 활성화를 금지하는 것이다. 예를 들어, 단말의 Scell을 단말의 PUCCH 전송 셀로 설정하였을 때(도 4의 (b) 참조) 해당 셀의 비활성화를 금지할 수 있다. PUCCH 전송 셀의 비활성화를 금지하는 경우 단말은 항상 해당 셀 의 하향링크 PDCCH(Physical Downlink Control Channel)를 모니터링 해야 한다.

만일, PUCCH 전송 셀의 비활성화를 허용하는 경우에는 PUCCH 전송 셀이 비활성화 되었을 때 단말 동작에 대한 [0068]

새로운 추가적인 규격 보완이 필요하다. 하기는 PUCCH 전송 셀이 비활성화된 경우 단말 동작에 대한 예를 기술 한 것이다.

(13)

- PUCCH 전송 셀이 비활성화되면 대부분의 경우 단말은 하기와 같이 기존의 비활성화 동작을 따르도록 할 수 있 [0069]

다.

* 해당 셀에 대한 CQI(Channel Quality Indicator)/PMI(Precoder Matrix indicator/RI(Rank [0070]

Indicator)/PTI(Precoding Type Indicator) 보고를 수행하지 않는다.

* 해당 셀의 UL-SCH(Uplink Shared Channnel) 전송을 수행하지 않는다.

[0071]

* 해당 셀에서 전송하는 PDCCH(EPDCCH: Enhanced PDCCH)를 모니터링하지 않는다.

[0072]

* 해당 셀에 대한 PDCCH(EPDCCH)를 모니터링하지 않는다.

[0073]

- PUCCH 전송 셀이 비활성화되는 경우에도 단말은 하기의 동작을 수행할 수 있다.

[0074]

* Pcell을 포함한 다른 셀(들)에 대한 HARQ-ACK CQI/PMI/RI/PTI 보고, SR 전송은 여전히 PUCCH 전송 셀을 사용 [0075]

하도록 한다. 즉, UCI 전송관점에서는 여전히 단말이 PUCCH 전송 셀을 Pcell처럼 인식하여 전송을 수행하는 것 이다.

* 기본(default) 동작은 해당 셀에서 SRS(Sounding Reference Signal) 전송을 수행하지 않는다. 그러나, [0076]

SPS(Semi Persistent Scheduling)에 의한 PUSCH 전송 또는 해당 셀에서 전송되는 PUCCH 채널의 전력제어를 위 해 해당 셀에서 SRS 전송을 허용할 수 있다.

PUCCH 전송 셀의 자유로운 설정을 보다 간단하게 하기 위해 하기의 방법 2를 사용할 수 있다.

[0077]

[방법 2] 단말 별 하향링크 캐리어-상향링크 캐리어 맵핑 설정 [0078]

FDD(Frequency Division Duplexing)의 경우, LTE Release-8 내지 11 규격에 따르면 각 셀은 SIB2 정보를 사용 [0079]

하여 하향링크 캐리어에 대응하는 상향링크 캐리어 정보를 셀 내에 방송(broadcasting)한다. Pcell의 경우 단말 은 SIB2 정보로부터 Pcell의 상향링크 캐리어를 인지하고, 나머지 Scell(들)에 대한 하향링크 캐리어와 이에 대 응하는 상향링크 캐리어 정보는 기지국으로부터 제공되는 별도의 RRC 시그널링을 통해 인지한다. 그러나, 전술 한 바와 같이 채널 상태가 단말 별로 다를 수 있기 때문에 Pcell을 포함한 하향링크 캐리어와 상향링크 캐리어 의 연결 정보를 단말 별로 설정할 수 있도록 하는 것이 바람직하다. 즉, 기지국은 단말 별로 RRC 시그널링을 사 용하여, 각 단말에 대해 Pcell을 포함하여 CA로 설정된 셀들에 대해 하향링크 캐리어와 상향링크 캐리어의 연결 을 설정하면, 단말은 SIB2의 캐리어 연결 정보를 무시하고 RRC 시그널링을 통해 설정된 캐리어 연결 정보에 따 라 동작하도록 할 수 있다. 이와 같은 방법을 이용하여 단말 별로 Pcell의 상향링크 캐리어 정보를 알려 줄 수 있다.

도 4는 하향링크 캐리어와 상향링크 캐리어의 맵핑 설정 방법을 나타내는 개념도이다.

[0080]

도 4의 (a)는 SIB2에 의한 셀 별 하향링크-상향링크 캐리어 맵핑 설정을 나타내는 것으로, SIB2를 이용하여 각 [0081]

하향링크 캐리어에 대한 상향링크 캐리어의 연결을 설정하는 것을 나타낸다.

도 4의 (b)는 Scell을 PUCCH 전송 셀로 설정한 경우를 나타내는 것으로, Scell을 PUCCH 전송 셀로 설정하는 예 [0082]

를 나타낸다.

도 4의 (c)는 단말 별 하향링크-상향링크 캐리어 맵핑 설정을 나타내는 것이다. 도 4의 (c)에 예시한 바와 같이 [0083]

기지국은 단말 별 시그널링을 통해 단말에게 Pcell과 Scell의 하향링크-상향링크 캐리어 맵핑을 설정해 주고, 단말이 PUCCH 전송에 Pcell의 상향링크 캐리어를 사용하도록 한다. 이와 같은 방법을 사용하는 경우, Pcell은 항상 활성화 상태가 유지되므로 비활성화에 따른 문제가 발생하지 않고 기존의 LTE Release-10/11 규격의 내용 을 그대로 적용할 수 있다. 한편, CA가 설정되지 않는 단말도 Pcell의 상향링크를 별도의 RRC 시그널링을 이용 하여 설정할 수 있다. 이 경우 단말은 SIB2의 상향링크 캐리어 정보를 무시하고 RRC 시그널링에서 지시하는 캐 리어를 상향링크 캐리어로 사용할 수 있다.

(14)

▣ PUCCH 전송 방법 [0084]

단말이 Scell을 사용하여 PUCCH를 전송하도록 하기 위해서 하기와 같이 규격을 보완할 수 있다.

[0085]

- 단말이 PUCCH 포맷(format) 1, 1a/1b, 2, 2a, 2b, 3의 시퀀스를 생성하는데 있어서 PUCCH 전송 셀의 물리계 [0086]

층 셀 아이디(PCI: Physical Cell Identity) 혹은 기지국이 설정해 준 가상 셀 아이디(Virtual Cell Identit y)를 적용하여야 한다. 하향링크 PDCCH의 CCE(Control Channel Element) 인덱스에 의해 자원이 맵핑되는 PUCCH 포맷 1a/1b의 경우는, PUCCH 전송 셀이 기존 단말들(legacy UEs)을 지원하는 경우 기존 단말들의 PUCCH 포맷 1a/1b 자원과의 충돌이 발생할 수 있다. 이는 기존 단말의 경우 SIB2 정보에 따라 하향링크 캐리어와 연결된 상 향링크 캐리어로 PUCCH 자원이 맵핑되기 때문이다. 따라서, 충돌을 피할 수 있도록 PUCCH 포맷 1a/1b의 자원 옵 셋(resource offset)을 단말 별로 설정할 수 있어야 한다. 가상 셀 아이디의 설정, PUCCH 포맷 1a/1b의 단말 별 자원 옵셋 설정은 LTE Release-11 규격에서 지원하고 있다.

- 각 셀의 상향링크 PUCCH, PUSCH, SRS의 전력제어를 위해 하향링크 경로 손실 추정에 사용될 레퍼런스 [0087]

(Reference) 하향링크 캐리어를 단말이 알아야 한다. 즉, 상향링크 전력제어를 위한 경로손실 추정을 위해 각 상향링크 캐리어에 대응하는 하향링크 캐리어를 단말이 알아야 한다. 일반적으로 경로손실 추정을 위한 상향링 크 캐리어-하향링크 캐리어 맵핑관계는 상술한 CA 셀 설정에서의 하향링크-상향링크 캐리어 맵핑 관계와는 다를 수 있기 때문에 이를 위해 별도의 시그널링이 필요할 수 있다. 예를 들어, 임의의 한 셀에서 셀의 하향링크 신 호는 매크로셀 사이트(Site)에서 전송되고 상향링크 신호는 소형셀 사이트에서 수신하는 경우 소형셀 사이트의 하향링크 캐리어를 셀의 레퍼런스 하향링크 캐리어로 사용해야 경로손실을 보다 정확히 추정할 수 있다. 즉, 상 향링크 전력제어를 위한 경로손실 추정을 위해 상향링크 수신 위치에서 전송되는 신호를 단말이 경로손실 추정 에 사용하도록 해야 한다. 이를 위해 기지국은 각 셀에 대해, 상향링크 경로손실 추정을 위한 레퍼런스 하향링 크 캐리어에 대한 정보를 단말에게 알려주어야 한다. 레퍼런스 하향링크 캐리어 정보는 하향링크 캐리어의 주 파수와 대역폭(Bandwidth), CRS(Cell-specific Reference Signal) 설정 정보(물리계층 셀 아이디, CRS 안테나 포트 개수)와 CRS 송신전력 값, 구체적으로 자원 요소(RE: Resource Element) 당의 에너지(EPRE: Energy Per Resource Element) 값을 포함할 수 있다. 여기서, 기지국은 CRS 설정 정보 대신 CSI-RS(CSI-Reference Signal) 설정정보와 CSI-RS 송신전력 값을 단말에게 알려 줄 수 있다. 단말은 레퍼런스 하향링크 캐리어 정보로부터 레 퍼런스 캐리어의 하향링크 경로 손실을 추정한다. 추정된 하향링크 경로 손실은 상향링크 개회로(Open-loop) 전력제어를 위한 상향링크 경로 손실 값으로 사용된다.

■ 제한된 백홀을 갖는 Inter-site CA 지원 방법 [0088]

CA의 가장 일반화된 형태는 Intra-eNB CA와 Inter-eNB CA를 포함한다. 여기서, Inter-eNB CA를 포함하는 CA의 [0089]

경우에는 기지국간 통신시 발생하는 시간적 지연과 통신선로 용량 제한 등으로 인하여 CA로 묶은 셀들이 모두 하나의 중앙적 제어를 통해 동적인 스케줄링을 수행하기가 어렵다. 따라서, CA로 묶인 셀들 간의 동적인 스케줄 링 협력을 전제로 하는 LTE Release-10/11의 CA 방식을 그대로 적용하는 것은 비효율적이다.

Intra-eNB CA의 경우에도 CA로 묶인 셀들 간의 즉각적인 동적 스케줄링 협력이 어려운 형태로 구현될 수 있다.

[0090]

도 5는 Inter-eNB CA가 적용된 단말의 하향링크 주파수 할당 예를 나타내는 개념도이다. 도 5에서는 매크로 셀 [0091]

을 관리하는 기지국(매크로셀 기지국)(510)과 소형 셀을 관리하는 기지국(소형셀 기지국)(520)이 서로 다르고, 단말(530)에게 매크로 셀과 소형 셀을 사용하여 CA를 적용한 경우를 예시하였다. 도 5에 도시된 구현 형태는 Inter-eNB CA의 가장 전형적인 형태에 해당한다.

이하에서는, 도 5의 매크로셀 기지국(510)과 소형셀 기지국(520)의 연결성이 이상적이지 않아서 셀들 간에 동적 [0092]

인 스케줄링 협력이 이루어지지 못하는 것으로 가정한다. 이와 같은 경우에, 매크로셀 기지국(510)과 소형셀 기 지국(520) 간에 즉각적인 정보 교환이 어려워 PDSCH와 PUSCH 스케줄링을 위한 협력에 지연이 발생하는 경우에는 두 기지국(510, 520)이 PDSCH와 PUSCH의 스케줄링을 독립적으로 수행할 수 있도록 규격 변경이 필요하다. 구체 적으로, 매크로셀 기지국(510)은 자신이 관리하는 셀들에 대한 UCI(Uplink Control Information)를 자신이 관 리하는 셀들을 통해서 직접 수신하도록 하는 것이 바람직하다. 또한, 소형셀 기지국(520) 역시 자신이 관리하는 셀들에 대한 UCI를 자신이 관리하는 셀들을 통해서 직접 수신하도록 하는 것이 바람직하다. 이를 실현하기 위해

(15)

서 단말(530)이 매크로 셀과 소형 셀을 마치 각각 Pcell로 설정된 것과 같은 형태를 고려할 필요가 있다. 즉, 단말이 매크로셀 기지국(510)에 속하는 셀들에 해당하는 UCI는 매크로 셀을 사용하여 전송하고, 소형셀 기지국 (520)에 속하는 셀들에 대한 UCI는 소형 셀을 사용하여 전송하도록 하는 것이다.

▣ CA 설정 방법의 확장 [0093]

이하에서는 셀 간의 동적인 스케줄링이 어려운 셀들로 CA를 구성하여(예를 들면, Inter-eNB CA 혹은 셀들간 제 [0094]

한적 백홀 연결성을 갖는 Intra-eNB CA) 이를 단말에게 적용할 때 효율적인 CA 설정 방법에 대해 설명한다.

하기의 CA 설정 방법은 Inter-eNB, Intra-eNB, 이상적인 백홀, 제한적인 백홀의 경우를 모두 고려한 통합적인 [0095]

설정 방법으로 어떤 특정한 네트워크 구현에 적용이 제한되지 않는다.

[셀 그룹 설정]

[0096]

동적 협력이 가능한 셀들을 같은 셀 그룹 (Cell Group)으로 그룹핑한다. 동일 eNB에 의해 관리되는 캐리어들(또 [0097]

는 셀들)을 같은 셀 그룹으로 설정할 수 있다.

예들 들어, 도 5에 도시한 바와 같이 단말(530)에게 매크로 셀 캐리어 M0, M1, 소형 셀 캐리어 S0, S1, S2가 할 [0098]

당된다고 가정하자. 여기서, 매크로 캐리어 M0, M1은 하나의 기지국(eNB-M)(510)에 의해 관리되고 소형 셀 캐리 어 S0, S1, S2는 다른 하나의 기지국(eNB-S)(520)에 의해 관리된다. 즉, 매크로 셀 캐리어들과 소형 셀 캐리어 들은 각각 다른 기지국에 의해 관리된다. 또한, 기지국간(510, 520)의 정보 전달은 일정한 지연 발생으로 즉각 적인 동적 스케줄링 협력이 어렵다고 가정한다. 이와 같은 경우, 단말(530)에게 CA로 설정된 셀들은 매크로 셀 들로 구성된 집합과 소형 셀들로 구성된 집합으로 분류하여 설정할 수 있다.

[주 셀 그룹과 부 셀 그룹(들)의 설정, 셀 그룹별 주 셀 설정]

[0099]

셀 그룹들 중에 하나를 주 셀 그룹(Primary Cell Group)으로 설정하고 나머지 셀 그룹들은 부 셀 그룹 [0100]

(Secondary Cell Group)으로 설정한다. 그리고, 각 셀 그룹에 주 셀(Primary Cell)을 하나씩 설정하고 나머지 셀들은 부 셀(Secondary Cell)로 설정한다. 여기서, 각 셀 그룹의 주 셀은 각 셀 그룹 내에서 LTE Release- 10/11의 Pcell과 비슷한 기능을 수행할 수 있다.

예를 들어, 도 5에서 매크로 셀들로 구성된 집합을 주 셀 그룹으로 설정하고, 소형 셀들로 구성된 집합을 부 셀 [0101]

그룹으로 설정할 수 있다.

상술한 주 셀 그룹, 부 셀 그룹, 셀 그룹별 주 셀 설정은 단말 별 RRC 시그널링을 사용하여 기지국이 단말에게 [0102]

설정할 수 있다.

[주 셀 그룹과 부 셀 그룹의 역할 분리]

[0103]

도 3에 도시한 Intra-eNB CA의 적용 예에서, 매크로 셀과 소형 셀의 역할 분담을 고려하면, 매크로 셀은 셀룰러 [0104]

서비스 커버리지를 유지하면서, 단말의 RRC 연결 상태, 이동성(mobility) 관리 등의 기능을 수행하고, 소형 셀 은 주로 단말과 많은 양의 데이터를 주고 받는 역할을 수행하는 것이 바람직하다. 이를 고려하면, 주 셀 그룹의 주 셀은 단말의 커버리지 제공, 이동성 관리 등의 역할을 수행하도록 하고 부 셀 그룹은 데이터 송수신에 주로 이용할 수 있다.

물리계층 채널과 신호 전달 관점에서 셀 그룹들은 거의 독립적으로 동작하고 각 셀 그룹에 속하는 셀들은 기존 [0105]

의 LTE Release-10/11과 비슷하게 동작하도록 한다. 예를 들어 각 셀 그룹에 속한 셀들에 대해 하기와 같이 동 작하도록 할 수 있다.

- 각 셀 그룹에 속한 셀들에 대한 PDSCH 또는 PUSCH의 스케줄링을 위해 전송되는 PDCCH/EPDCCH는 각 셀 그룹에 [0106]

속한 셀들에서 전송된다.

- 하나의 셀 그룹에 속하는 셀들간에 크로스 캐리어(Cross Carrier) 스케줄링을 적용할 수 있다.

[0107]

(16)

- 단말의 PUCCH 전송은 각 셀 그룹에 속하는 셀들 중의 하나를 사용하여 전송할 수 있다. 기존의 LTE Release- [0108]

10/11에서 규정된 방식과 비슷하게 각 셀 그룹의 주 셀을 사용하여 PUCCH를 전송하는 방식을 사용하거나, 주 셀 대신 PUCCH 전송 셀로 지정된 셀을 사용하여 PUCCH를 전송할 수도 있다.

- 기존의 LTE Release-10/11과 유사하게, 단말은 하나의 셀 그룹에 속하는 셀들에서 전송된 PDSCH들에 대한 [0109]

HARQ-ACK 정보는 한꺼번에 모아서 하나의 PUCCH 혹은 하나의 PUSCH를 통해 전송하되, PUCCH를 사용하여 HARQ- ACK를 전송하는 경우 해당 셀 그룹의 주 셀(혹은 설정된 PUCCH 전송 셀)을 사용하여 전송하고, PUSCH를 사용하 여 HARQ-ACK을 전송하는 경우 해당 셀 그룹에 속하는 셀들 중 하나를 사용하여 전송할 수 있다.

- 하향링크에 대한 CSI 보고는 셀 그룹 단위로 수행될 수 있다. 즉, 하나의 PUCCH 또는 PUSCH 채널을 사용하여 [0110]

전송되는 CSI 보고에 포함된 CSI 정보가 대상으로 하는(즉, CSI 측정의 대상이 되는) 셀들은 CSI 보고가 전송되 는 셀과 같은 셀 그룹에 속한 셀 또는 셀들로 구성될 수 있다.

- SR(Scheduling Request) 자원은 셀 그룹 별로 설정할 수 있다. 즉, 단말은 각 셀 그룹에 대해 SR 자원을 할당 [0111]

받을 수 있다. 단말의 SR 전송 이유에 따라 주 셀 그룹의 SR 자원과 부 셀 그룹의 SR 자원 중 어느 SR 자원을 이용하여 SR 전송을 수행할지를 규격 혹은 기지국 설정에 의해 미리 정할 수 있다.

- 남은 전력량 보고(Power Headroom Report)는 셀 그룹 단위로 해당 셀 그룹의 남은 전력량을 해당 셀 그룹의 [0112]

셀을 통해 전송한다.

- 버퍼 상태 보고(BSR: Buffer Status Report)는 논리 채널(logical channel)의 성격에 따라 보고 대상이 되는 [0113]

셀 그룹을 결정하여 보고할 수 있다.

상술한 동작 방법은 동일 기지국에 속하는 셀들에 대해 동적인 스케줄링 협력이 이루어질 수 있는 반면 서로 다 [0114]

른 기지국에 속한 셀들 간에는 동적인 스케줄링 협력이 이루어지기 힘들다는 사실을 반영한 것이다. 시그널링 복잡도와 단말 복잡도를 고려할 때 셀 그룹의 최대 개수는 2를 넘지 않는 것이 바람직하다. 기존 LTE Rel-10/11 의 CA는 셀 그룹의 개수가 1인 경우에 해당한다.

▣ CA 설정과 셀 활성화/비활성화 [0115]

RRC 연결이 확립된 단말에 대해서는 CA 설정이 가능하다. 여기서, CA 설정은 셀 그룹의 설정, 셀 그룹의 셀 설 [0116]

정을 의미한다. 단말의 RRC 연결 확립에 사용된 셀이 주 셀 그룹의 주 셀이 된다. 주 셀 그룹의 주 셀은 항상 활성화 되어 있다. 나머지 셀들에 대한 활성화/비활성화는 하기의 방식을 적용할 수 있다. 셀의 활성화/비활성 화는 LTE Release-10/11 규격에 규정된 바와 같이 MAC CE(Control Element)를 사용하여 단말에게 동적으로 전 달되는 것으로 가정한다.

[방법 1] 주 셀 그룹은 주 셀은 항상 활성화되어 있다. 나머지 셀들은 활성화 명령에 의해 활성화되고, 비활성 [0117]

화 명령에 의해 비활성화 된다.

상기 방법 1은 부 셀 그룹의 주 셀의 비활성화를 허용한다. 이는 하기의 문제를 야기한다.

[0118]

- 셀 그룹 내의 크로스 캐리어 스케줄링이 셀 그룹의 주 셀에서 전송된다고 가정할 때, 현재의 주 셀이 비활성 [0119]

화되면 다른 셀이 주 셀로 지정되어야 한다. 따라서, 주 셀이 동적으로 변화하게 되고 이러한 주 셀의 동적인 변경으로 인하여 단말의 PDCCH(또는 EPDCCH) 모니터링에 모호성이 발생한다. 이는 주 셀의 변경이 이루어지는 시간 동안 단말이 PDCCH(또는 EPDCCH)를 모니터링해야 할 주 셀이 어떤 셀인가에 대한 단말과 기지국간의 이해 가 다를 수 있기 때문이다.

- 셀 그룹의 UCI가 주 셀을 사용하여 전송되는 것으로 가정할 때, 주 셀의 동적인 변경에 의해 UCI가 전송되어 [0120]

야 하는 셀에 대한 모호성이 발생한다.

상기한 바와 같은 주 셀에 대한 모호성은 시스템의 효율을 저하시키므로 하기와 같은 방식을 적용하는 것이 바 [0121]

람직하다.

(17)

[방법 2] 각 셀 그룹의 주 셀은 항상 활성화 상태를 유지한다. 반면, 셀 그룹 내에 속하는 셀들 중에서 주 셀을 [0122]

제외한 나머지 셀들은 기지국이 전송하는 MAC CE의 활성화 명령에 의해 활성화되고, 비활성화 명령에 의해 비활 성화 된다.

셀의 활성화/비활성화는 MAC CE를 사용하여 단말에게 동적으로 전달되므로, 셀 그룹 내의 셀들의 활성화와 비활 [0123]

성화의 제어는 해당 셀 그룹을 관리하는 기지국에 의해 수행되는 것이 바람직하다.

▣ PDCCH/EPDCCH 공통탐색공간의 사용 [0124]

단말이 모니터링하는 PDCCH 혹은 EPDCCH 영역에 대해서 설명한다. 기존의 LTE Release-10/11 규격에 따르면 CA [0125]

가 설정된 단말의 경우, 단말이 모니터링 해야 하는 PDCCH의 공통탐색공간(Common Search Space)은 주 셀 (Pcell)에만 존재한다.

이하에서는, 도 5에 도시한 바와 같이 매크로셀 기지국과 소형셀 기지국간의 Inter-eNB CA가 설정된 단말이 매 [0126]

크로 셀의 공통탐색공간과 소형 셀의 공통탐색공간에 대해 모니터링을 수행하는 방법에 대해 구체적으로 설명한 다.

공통탐색공간에서 전송되는 하기의 PDCCH(또는 EPDCCH)에 대해 단말은 HARQ-ACK 피드백을 전송하지 않는다. 하 [0127]

기의 PDCCH에 의해 스케줄링된 PDSCH가 전송하는 정보가 시스템 정보 또는 다수 단말을 대상으로 하는 제어 정 보이기 때문이다.

- SI-RNTI로 설정된 PDCCH(EPDCCH)와 PDSCH [0128]

- P-RNTI로 설정된 PDCCH(EPDCCH)와 PDSCH [0129]

- RA-RNTI로 설정된 PDCCH(EPDCCH)와 PDSCH [0130]

SI(System Information)-RNTI(Radio Network Temporary Identifier), P(Paging)-RNTI, RA(Random Access)- [0131]

RNTI로 설정된 PDCCH(EPDCCH)와 PDSCH의 경우, 해당 PDCCH(또는 EPDCCH)가 공통탐색공간에서 전송되고 이 경우 단말의 HARQ-ACK 피드백을 요구하지 않는다. 따라서, SI-RNTI, P-RNTI, RA-RNTI로 설정된 PDCCH(EPDCCH) 전송 에 대해 후술할 추가적인 스케줄링 제한을 적용할 필요가 없다. 즉, SI-RNTI, P-RNTI, RA-RNTI로 설정된 PDCCH(EPDCCH)와 PDSCH는 PUCCH 혹은 UCI의 동시 전송 회피를 위한 시간적 자원분할을 적용하지 않아도 된다.

□ 셀 그룹 별로 시스템 정보 모니터링과 전송 [0132]

Inter-eNB CA의 경우 기지국간의 정보 교환이 즉각적으로 이루어지기 힘들다는 점을 고려하여, 각 기지국이 시 [0133]

스템 정보를 자체적으로 전송하는 방식을 고려할 수 있다. 이 경우, Inter-eNB CA가 설정된 단말은 매크로 셀 그룹의 시스템 정보(SI)와 소형 셀 그룹의 시스템 정보(SI)를 각각의 셀 그룹에서 획득한다. 이에 따라, 단말은 매크로 셀 그룹의 주 셀에서 SI-RNTI와 P-RNTI로 설정된 PDCCH(EPDCCH)를 모니터링 해야 한다. 매크로 셀 그룹 에 속한 부 셀들(Secondary Cells)에 대해서는 기존의 LTE Release-10/11 규격에 규정된 바와 같이 기지국은 단말 별 RRC 메시지를 통해 단말에게 시스템 정보를 전달한다. 소형 셀의 경우도 비슷하게, 소형 셀 그룹의 주 셀에서 단말은 SI-RNTI와 P-RNTI로 설정된 PDCCH(EPDCCH)를 모니터링하고 소형 셀 그룹에 속한 부 셀들은 LTE Release-10/11 규격에 규정된 바와 같이 단말 별 RRC 메시지를 통해 시스템 정보를 전달 받는다.

Intra-eNB CA의 경우라도 매크로 셀들과 소형 셀들의 연결이 제한적인 연결성을 갖는다면 상술한 바와 같은 방 [0134]

식을 적용할 수 있다.

단말 관점에서, 단말은 각 셀 그룹의 주 셀의 PDCCH(EPDCCH) 공통탐색공간에서 SI-RNTI와 P-RNTI로 설정된 [0135]

PDCCH(EPDCCH)의 전송을 모니터링 한다.

□ 주 셀 그룹의 주 셀의 모니터링과 나머지 셀에 대한 시스템 정보 전송 [0136]

상술한 방법과 다른 방법으로, 시스템 정보의 변경이 자주 발생하지 않는 점을 고려하여 Inter-eNB CA 경우에도 [0137]

단말이 하나의 셀에 대해서만 시스템 정보를 모니터링 하도록 할 수 있다. 이 경우, 단말 입장에서는 하나의 셀

(18)

에 대한 시스템 정보만을 모니터링 하기 때문에 단말 복잡도가 상대적으로 낮은 장점이 있다.

예를 들어, 단말은 주 셀 그룹의 주 셀에 대해서만 SI-RNTI와 P-RNTI로 설정된 PDCCH(EPDCCH)를 모니터링 하도 [0138]

록 할 수 있다. 즉, 단말은 주 셀 그룹의 주 셀의 PDCCH(EPDCCH) 공통탐색공간을 모니터링 한다. 기지국은 단말 에게 설정된 다른 셀들에 대한 시스템 정보를 단말 별 RRC 메시지를 사용하여 단말에게 전달할 수 있다.

□ 상향링크 전력 제어를 위한 공통탐색공간 모니터링 [0139]

기존의 LTE Release-10/11 규격은 Pcell의 PDCCH 공통탐색공간에서만 DCI(Downlink Control Information) 포맷 [0140]

3/3A를 전송한다. 그러나, 매크로셀 기지국과 소형셀 기지국간의 Inter-eNB CA가 설정된 단말의 상향링크 전력 제어는, 매크로 셀과 소형 셀이 독립적인 전력제어를 수행할 수 있도록 하는 것이 바람직하다. 이에 따라, 매크 로 셀과 소형 셀은 각각 PUCCH와 PUSCH의 전력제어 명령어를 전달하는 DCI 포맷 3와 3A를 사용하여 이를 단말에 게 전송할 수 있어야 한다. 즉, DCI 포맷 3/3A는 매크로 셀의 공통탐색공간과 소형 셀의 공통탐색공간에서 전송 될 수 있어야 한다. 단말은 각 셀 그룹의 주 셀 공통탐색공간에서 DCI 포맷 3/3A를 모니터링 하도록 한다. DCI 포맷 3/3A에 의한 전력 제어는 DCI 전송에 사용된 셀이 속하는 셀 그룹의 PUSCH/PUCCH 전력 제어에 적용된다.

다른 방법으로, 주 셀 그룹에서만 SPS(Semi-persistent Scheduling) 전송을 허용하는 경우, DCI 포맷 3/3A에 [0141]

의한 상향링크 전력제어가 SPS 형태로 스케줄링된 PUSCH 전력제어에 주로 사용된다는 점을 고려하여 주 셀 그룹 의 주 셀 공통탐색 공간에서만 DCI 포맷 3/3A를 단말이 모니터링 하도록 할 수 있다. 단말이 주 셀 그룹의 주 셀 공통탐색공간에서 전송된 DCI 포맷 3/3A를 수신하면 단말의 주 셀 그룹에 속한 셀들의 PUSCH/PUCCH 전력제어 에 해당 전력제어 명령을 적용한다.

PHICH(Physical Hybrid-ARQ Indicator Channel)의 경우, 상향링크 스케줄링 정보를 전달하는 PDCCH/EPDCCH가 [0142]

전송된 셀에서, PDCCH/EPDCCH에 의해 스케줄링된 PUSCH에 대응하는 PHICH가 전송된다. 상기 PHICH는 단말의 해 당 PUSCH 전송에 대한 하향링크 HARQ-ACK 정보를 단말에게 전달한다.

PCFICH(Physical Control Format Indicator Channel)의 경우, 단말은 매크로 셀 그룹과 소형 셀 그룹 각각의 [0143]

주 셀에 대해 PCFICH를 검출해야 한다. 즉, 단말은 각 셀 그룹의 주 셀의 PCFICH를 검출한다. 크로스 캐리어 스 케줄링에 의해 스케줄링되는 셀에 대해서는 기지국이 RRC 시그널링을 사용하여 해당 셀의 PDSCH 시작 심볼의 위 치를 단말에게 알려준다.

▣ 제한된 백홀을 갖는 Inter-site CA를 위한 상향링크 자원 분할 [0144]

PUCCH 전송에 사용되는 셀도 단말의 전력 소모와 PUCCH 수신 품질을 고려하여 결정하는 것이 바람직하다. 이를 [0145]

위해 기지국은 각 셀 그룹에 대해 단말이 PUCCH 전송에 사용할 상향링크 캐리어를 지정할 수 있다.

PUCCH 전송에 사용할 셀을 결정하기 위해 하기의 과정이 필요할 수 있다.

[0146]

단말은 각 셀이 전송하는 셀 탐색 신호 혹은 셀 디스커버리 신호를 탐색하고 측정 결과를 주 셀 그룹에 보고한 [0147]

다. 단말로부터 측정 결과를 보고 받은 기지국은 단말의 측정 결과를 바탕으로 셀 그룹 구성하고, 각 셀 그룹에 서 단말이 PUCCH 전송에 사용할 셀을 결정하여 단말 별로 셀 그룹, 셀 그룹 별 주 셀, PUCCH 전송 셀 등을 설정 한다. 즉, 기지국은 단말의 측정 결과를 바탕으로 셀 그룹, 주 셀, PUCCH 전송 셀의 변경을 단말에게 설정할 수 있다.

단말에게 복수의 셀 그룹이 설정되면 셀 그룹 당 하나의 PUCCH를 전송할 수 있으므로 최대 셀 그룹 개수만큼의 [0148]

PUCCH 전송이 동시에 발생할 가능성이 있다. 그러나 단말이 사용할 수 있는 최대 전력은 제한되어 있기 때문에 단말의 채널 환경에 따라서는 PUCCH의 수신 품질을 보장하기 위해서는 복수의 PUCCH를 같은 서브프레임에서 동 시에 전송하는 것을 피해야 할 필요가 있을 수 있다.

□ PUCCH 전송 형태 [0149]

셀 그룹 1과 셀 그룹 2의 두 개의 셀 그룹이 설정된 단말에서 PUCCH 전송은 표 3에 나타낸 바와 같이 분류할 수 [0150]

있다. 표 3에서 PUCCH_1은 셀 그룹 1에 대한 PUCCH 채널을 의미하고, PUCCH_2는 셀 그룹 2에 대한 PUCCH 채널 을 의미한다.

(19)

표 3

[0151]

[경우 A] : 셀 그룹 1의 주 셀 혹은 지정된 셀을 사용하여 셀 그룹 1의 PUCCH(즉, PUCCH_1)를 전송하거나 셀 그 [0152]

룹 2의 주 셀 혹은 지정된 셀을 사용하여 셀 그룹 2의 PUCCH(즉, PUCCH_2)를 전송하되 동시에 동일 서브프레임 에서 PUCCH_1과 PUCCH_2가 전송되는 것은 허용하지 않는다.

[경우 B] : 셀 그룹 1의 주 셀 혹은 지정된 셀을 사용하여 셀 그룹 1의 PUCCH(즉, PUCCH_1)를 전송하거나 셀 그 [0153]

룹 2의 주 셀 혹은 지정된 셀을 사용하여 셀 그룹 2의 PUCCH(즉, PUCCH_2)를 전송하되, 동시에 동일 서브프레임 에서 두 개의 PUCCH(즉, PUCCH_1과 PUCCH_2)가 전송되는 것도 허용한다.

기지국은 단말 별로 단말이 상기 PUCCH 전송 형태 중 어떤 PUCCH 전송 형태를 취할 것인가에 대한 지시를 전달 [0154]

한다. 단말은 기지국으로부터 지시 받은 PUCCH 전송 형태에 따라 PUCCH 전송을 수행한다.

예를 들어, 셀 그룹 1이 매크로 셀들에 해당하고 셀 그룹 2가 소형 셀들에 해당할 때, 매크로 셀과 소형 셀 모 [0155]

두에 대해 높은 적은 경로 손실을 갖는 단말은 [경우 A]를 적용할 수 있다. 반면, 적어도 한 셀에 대해 높은 경 로 손실을 갖는 단말의 경우 두 셀에 대해 PUCCH의 동시 전송을 수행할 만큼 충분한 전력이 확보되기 어렵다면 [경우 B]를 적용하는 것이 바람직하다.

기지국은 단말로부터 매크로 셀들과 소형 셀들에 대한 하향링크 측정 결과를 보고 받고, 보고 받은 측정 결과로 [0156]

부터 경로 손실을 추정하여 상기한 [경우 A]와 [경우 B] 중 어떤 경우를 적용할지를 결정할 수 있다. 다른 방법 으로, 기지국이 단말이 실제 사용하는 전력량을 알 수 있도록 단말은 남은 전력량에 대한 정보를 기지국에 보고 하는 것이 바람직하다. 즉, 단말이 CA로 설정된 각 셀에 대해 셀 별로 설정된 PUCCH 전력제어 설정 파라미터를 사용하여 계산한 남은 전력량(Power Headroom) 정보를 기지국에 보고하는 것이다. 남은 전력량 보고는 단말이 주 셀 그룹의 셀을 통해 보고하도록 할 수 있다. 주 셀 그룹을 관리하는 기지국은 보고 받은 남은 전력량 정보 에 기초하여 PUCCH 전송 형태에 대한 결정을 수행하도록 할 수 있다.

남은 전력량 보고 방법은 하기와 같은 형태가 사용될 수 있다.

[0157]

- 셀 그룹 1에 대해 PUCCH 전송을 가정 했을 때, 셀 그룹 1의 PUCCH 전송에 사용되는 서빙 셀에 대한 상향링크 [0158]

의 남은 전력량

- 셀 그룹 2에 대해 PUCCH 전송을 가정 했을 때, 셀 그룹 2의 PUCCH 전송에 사용되는 서빙 셀에 대한 상향링크 [0159]

의 남은 전력량

- 셀 그룹 1과 셀 그룹 2에 동시에 PUCCH 전송을 가정 했을 때, 셀 그룹 1의 PUCCH 전송에 사용되는 서빙 셀에 [0160]

대한 상향링크의 남은 전력량

- 셀 그룹 1과 셀 그룹 2에 동시에 PUCCH 전송을 가정 했을 때, 셀 그룹 2의 PUCCH 전송에 사용되는 서빙 셀에 [0161]

대한 상향링크의 남은 전력량

[경우 A]의 경우, PUCCH_1과 PUCCH_2의 전송 요구가 같은 서브프레임에서 동시에 발생하면 단말은 [경우 A]의 [0162]

전송 형태를 유지하기 위해 우선 순위에 따라 PUCCH_1 또는 PUCCH_2를 전송하지 않을 수 있다. 예를 들어 PUCCH_1이 PUCCH_2에 비해 높은 우선 순위를 갖는 경우 PUCCH_2를 전송하지 않고 PUCCH_1만을 전송할 수 있다.

수치

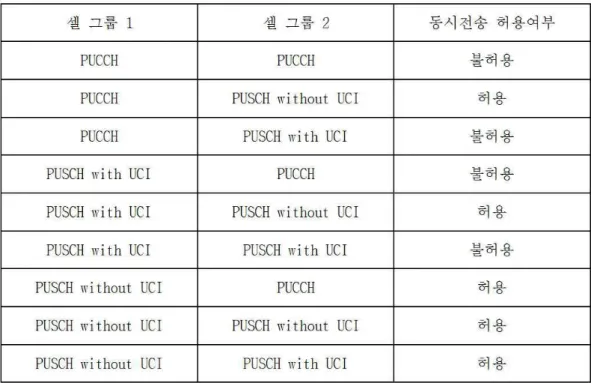

표 4는 UCI의 동시 전송에 대한 제한 형태를 나타낸 것이다.

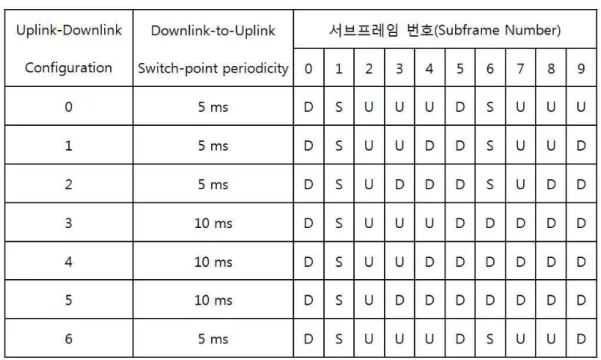

표 7은 LTE Release-8~11에서 규정하는 TDD 상향링크/하향링크 설정(configuration)을 나타낸다. 표 7에서 D는 [0363]

참조

관련 문서

본 발명의 일실시예에 따른 LDPC 부호화기는 LDPC 부호어를 저장하기 위한 제1 메모리; 0으로 초기화되는 제2 메모리; 및 정보 비트들information bits을 이용하 여 상기 제2 메모리에 대한 누적accumulation을 수행하여 상기 LDPC 부호어를 생성하는 프로세서를 포함하고, 상기 누적은 패러티 검사

과제의 해결 수단 본 발명의 실시 예에 따른 IFD 송수신 장치의 동작 방법은, 수신단, 송신단, 디지털 SICSelf-Interference [0006] Cancellation 처리부 및 디지털 SI 제거부를 포함하는 IFDIn-band Full Duplex 송수신 장치의 동작 방법으 로서, 상기 디지털 SIC 처리부가 상기

발명의 구성 및 작용 전술한 본 발명의 기술적 과제를 해결하기 위하여, 본 발명의 한 특징에 따른 보안관계 협상 방법은, 기지국이 가입자 단말 의 사용자를 인증하기 위한 인증키를 생성하는 단계; 인증키 생성 후, 상기 가입자 단말의 보안관계 능력 정보가 포함된 보 안관계 능력 요구 메시지를 수신하는 단계; 상기 기지국이 상기

송신부; 수신부; 및 상기 송신부 및 상기 수신부를 제어하는 프로세서; 를 포함하되, 상기 프로세서는 전송 전력을 설정하고, 송수신 파라미터 및 상기 설정된 전송 전력에 대한 데이터 필드를 포함하는 초기 연결 프레임Hail frame을 생 성하고, 생성된 상기 초기 연결 프레임을 수신기Responder에 전송하고, 초기

과제의 해결 수단 먼저, 본 발명의 특징을 요약하면, 상기의 목적을 달성하기 위한 본 발명의 일면에 따른 메모리 할당의 부분 해 [0006] 제를 지원하는 메모리 관리 장치는, 패킷 인덱스로 구분되는 헤더와 데이터 영역에 데이터 패킷의 헤더 정보와 데이터를 각각 저장하는 패킷 저장 메모리; 상기 패킷 저장 메모리 할당이 부분

과제의 해결 수단 상술한 목적을 달성하기 위한 본 발명의 일면에 따른 음성 언어 이해 장치는, 입력 문장에 대한 형태소를 분석 [0010] 하는 형태소 분석부; 상기 형태소를 분석한 결과에 대해 어휘 기반으로 분석하여 대화행위를 인식하는 어휘 기 반 대화행위 인식부; 의미 객체 사전을 기반으로 챠트 파싱과 퍼지 매칭을 수행하여

청구항 15 제1항에 있어서, 상기 디바이스들은 상기 백업 채널을 관리하기 위한 관리 메시지를 주고받으며, 상기 관리 메시지는 상기 그룹의 이동성 여부를 나타내는 그룹 타입, 상기 디바이스들이 속한 그룹의 위치, 상기 디바이스들을 식별 하기 위한 디바이스 식별자 및 상기 기지국에 의해 서빙되는 그룹들 각각을 식별하기 위한 그룹

본 발명의 다른 특징에 따른 자원 할당 장치는, 디바이스들이 기지국으로 데이터를 전송하거나 중심 노드로 동 [0016] 작하는 디바이스 헤더로 데이터를 전송하는 통신 환경에서의 자원 할당 장치에 있어서, 안테나를 통하여 신호를 송수신하는 무선 주파수 변환기, 그리고 상기 무선 주파수 변환기와 연결되며, 상기 신호의 전송을
