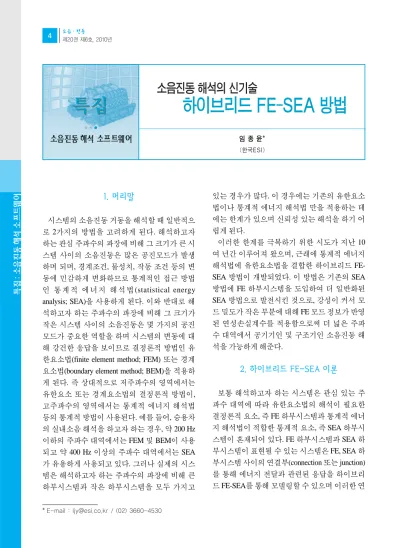

1. 머리말
시스템의 소음진동 거동을 해석할 때 일반적으 로 2가지의 방법을 고려하게 된다. 해석하고자 하는 관심 주파수의 파장에 비해 그 크기가 큰 시 스템 사이의 소음진동은 많은 공진모드가 발생 하며 되며, 경계조건, 물성치, 작동 조건 등의 변 동에 민감하게 변화하므로 통계적인 접근 방법 인 통 계 적 에 너 지 해 석 법 (statistical energy analysis; SEA)을 사용하게 된다. 이와 반대로 해 석하고자 하는 주파수의 파장에 비해 그 크기가 작은 시스템 사이의 소음진동은 몇 가지의 공진 모드가 중요한 역할을 하며 시스템의 변동에 대 해 강건한 응답을 보이므로 결정론적 방법인 유 한요소법(finite element method; FEM) 또는 경계 요소법(boundary element method; BEM)을 적용하 게 된다. 즉 상대적으로 저주파수의 영역에서는 유한요소 또는 경계요소법의 결정론적 방법이, 고주파수의 영역에서는 통계적 에너지 해석법 등의 통계적 방법이 사용된다. 예를 들어, 승용차 의 실내소음 해석을 하고자 하는 경우, 약 200 Hz 이하의 주파수 대역에서는 FEM 및 BEM이 사용 되고 약 400 Hz 이상의 주파수 대역에서는 SEA 가 유용하게 사용되고 있다. 그러나 실제의 시스 템은 해석하고자 하는 주파수의 파장에 비해 큰 하부시스템과 작은 하부시스템을 모두 가지고
있는 경우가 많다. 이 경우에는 기존의 유한요소 법이나 통계적 에너지 해석법 만을 적용하는 데 에는 한계가 있으며 신뢰성 있는 해석을 하기 어 렵게 된다.
이러한 한계를 극복하기 위한 시도가 지난 10 여 년간 이루어져 왔으며, 근래에 통계적 에너지 해석법에 유한요소법을 결합한 하이브리드 FE- SEA 방법이 개발되었다. 이 방법은 기존의 SEA 방법에 FE 하부시스템을 도입하여 더 일반화된 SEA 방법으로 발전시킨 것으로, 강성이 커서 모 드 밀도가 작은 부분에 대해 FE 모드 정보가 반영 된 연성손실계수를 적용함으로써 더 넓은 주파 수 대역에서 공기기인 및 구조기인 소음진동 해 석을 가능하게 해준다.
2. 하이브리드 FE-SEA 이론
보통 해석하고자 하는 시스템은 관심 있는 주 파수 대역에 따라 유한요소법의 해석이 필요한 결정론적 요소, 즉 FE 하부시스템과 통계적 에너 지 해석법이 적합한 통계적 요소, 즉 SEA 하부시 스템이 혼재되어 있다. FE 하부시스템과 SEA 하 부시스템이 표현될 수 있는 시스템은 FE, SEA 하 부시스템 사이의 연결부(connection 또는 junction) 를 통해 에너지 전달과 관련된 응답을 하이브리 드 FE-SEA를 통해 모델링할 수 있으며 이러한 연
