Korean Journal of Remote Sensing, Vol.35, No.6-2, 2019, pp.1037~1052
https://doi.org/10.7780/kjrs.2019.35.6.2.2 ISSN 1225-6161 ( Print )
ISSN 2287-9307 (Online)
Article
이종센서 위성영상과 머신 러닝을 활용한 광릉지역 주요 수종 분류 모델 개발
임중빈 1)·김경민 2)†·김명길 3)
The Development of Major Tree Species Classification Model using Different Satellite Images and Machine Learning in Gwangneung Area
Joongbin Lim 1)·Kyoung-Min Kim 2)†·Myung-Kil Kim 3)
Abstract: We had developed in preceding study a classification model for the Korean pine and Larch with an accuracy of 98 percent using Hyperion and Sentinel-2 satellite images, texture information, and geometric information as the first step for tree species mapping in the inaccessible North Korea.
Considering a share of major tree species in North Korea, the classification model needs to be expanded as it has a large share of Oak(29.5%), Pine (12.7%), Fir (8.2%), and as well as Larch (17.5%) and Korean pine (5.8%). In order to classify 5 major tree species, national forest type map of South Korea was used to build 11,039 training and 2,330 validation data. Sentinel-2 data was used to derive spectral information, and PlanetScope data was used to generate texture information. Geometric information was built from SRTM DEM data. As a machine learning algorithm, Random forest was used. As a result, the overall accuracy of classification was 80% with 0.80 kappa statistics. Based on the training data and the classification model constructed through this study, we will extend the application to Mt. Baekdu and North and South Goseong areas to confirm the applicability of tree species classification on the Korean Peninsula.
Key Words: Random forest, Spectroscopy, Sentinel-2, PlanetScope, SRTM
요약 : 저자는 접근불능지역인 북한의 임상도 제작을 위한 첫 단계로Hyperion과 Sentinel-2 위성영상과 질감정 보와 지형정보를 활용하여 정확도98% 이상의 잣나무 및 낙엽송 분류모델을 개발한 바 있다. 북한의 주요 수종 점유율을 고려해 볼 때, 낙엽송(점유율 17.5%), 잣나무(5.8%) 뿐만 아니라 소나무(12.7%), 전나무(8.2%), 참나무 류(29.5%)의 점유율이 크므로 수종분류 모델의 확장이 필요하다. 따라서 본 연구에서는 기존의 2개 수종에서 주요5개 수종으로 분류모델을 확장하기 위해 분광정보와 침엽수 및 활엽수의 수관특성을 고려한 질감정보 및 수종별 생육특성을 고려한 지형정보를 투입하여 방법론을 개선하였다. 연구대상지인 광릉지역의 임상도에서 Received November 1 2019; Revised December 15, 2019; Accepted December 17, 2019; Published online December 26, 2019
1)국립산림과학원 국제산림연구과 박사후연구원 (Postdoctoral Researcher, Division of Global Forestry, National Institute of Forest Science)
2)국립산림과학원 국제산림연구과 임업연구관 (Senior Researcher, Division of Global Forestry, National Institute of Forest Science))
3)국립산림과학원 국제산림연구과 과장 (Director, Division of Global Forestry, National Institute of Forest Science)
†Corresponding Author: Kyoung-Min Kim ([email protected])
This is an Open-Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License (http://creativecommons.org/licenses/by-nc/3.0) which permits unrestricted non-commercial use, distribution, and reproduction in any medium, provided the original work is properly cited.
1. 서 론
임상도는 산림이 어떻게 분포하고 있는가를 보여주 는 대표적인 산림지도이다. 임종, 임상, 수종, 경급, 영급, 수관밀도 및 임분고 등 다양한 속성정보를 포함하고 있 으며 지형도, 토양도, 지질도 등과 더불어 국가기관에서 전국적 규모로 제작하는 주요 주제도 중 하나이다(Kim and Lee, 2013).
임상도는1972년부터 1:25,000 축척으로 제작되어왔 으며2012년부터 1:5,000 대축척지도로 제작되고 있다.
우리나라 임상도의 축척은 일본(1:5,000, 국유림에 한함), 캐나다(1:20,000, 시업림에 한함), 프랑스(1:25,000), 스웨 덴(1:10,000) 등 해외의 임상도 축적에 비해 매우 상세한 수준이다.
그러나1910년 최초의 한반도 산림자원현황을 보여 주는 조선임야분포도가 제작된 이후로(Bae and Kim, 2019) 한반도 차원의 산림지도 혹은 임상도가 제작된 바 없다. 반면 북한은 한반도 전역을 대상으로 조선식 물피복도(2010)를 제작하였다. 그러나 이 지도 역시 1:200,000의 소축척이며 우리나라의 남부 지방에 아열 대농작물이 대면적으로 분포하는 등 수종 분포 해석에 오류가 심하여 정확도를 신뢰하기 어려운 문제가 있다. 2018년 4.27 정상회담 이후 남북대화가 재개되고 최 우선 협력사업으로 남북산림협력이 제시되고 있는 상 황에서 남북산림협력계획을 효과적으로 수립하기 위 해 가장 중요한 것이 북한 산림의 정확한 정보를 파악 하는 것이다. 국립산림과학원에서는 1999년 이래로 위 성영상을 활용하여 총3회의 북한산림실태조사를 실시 해오고 있다(Kim et al., 2019). 이를 통해 산림황폐지 뿐 만 아니라 훼손되지 않은 산림에 대한 임상정보를 구축 하였으나 수종 정보를 포함하고 있지는 않다.
산림 내 수종의 구성과 분포에 대한 정보는 대면적 산 림에서 지속가능한 경영이 제대로 이뤄지고 있는 지를
모니터링하는데 필수적이며(Persson et al., 2018; Sobhan, 2007), 이를 통해 임목축적과 바이오매스 등 산림자원 량을 정확하게 파악하여 국유림경영계획을 수립하고 국가승인통계인 산림기본통계를 산출하는데 기초정보 를 제공한다. 아울러, 생물다양성 및 산림건강성 평가 등 산림생태계현황 모니터링에 필요한 기본 정보이다.
우리나라는1972년 임상도 제작을 시작하면서 항공사 진 판독과 현지조사를 중심으로 수종을 분류하고 있으 나 위성영상을 이용한 수종분류 연구사례는 많지 않다. 기존의 항공사진 판독 중심의 수종분류는 인력 소요가 커서 비용이 많이 들고(Kent and Coker, 1992), 숙련도에 따라 판독결과의 품질이 좌우될 수 있는 문제를 내포하 고 있다. 아울러, DMZ 및 북한 등 접근하기 어려운 지역 의 경우 항공사진 촬영이 불가능하고 지뢰매설 지역이 많아 현지조사가 어렵기 때문에 위성영상 활용이 필수 적이다. 남북접경지역 임상도 역시 위성영상을 이용하 였지만 분류(classification)가 아닌 판독(interpretation) 방 식으로 제작되었으며(Korea Forestry Promotion Institute, 2013) 현지검증을 수행하기 어려운 조건이었다. 이렇듯 이 위성영상의 분광정보를 이용한 수종분류 기법개발 에 대한 연구가 부족한 실정이므로(Cho and Lee, 2014) 접근불능지역부터라도 위성영상 기반의 수종분류 기 술개발을 시도할 필요가 있다.
최근5년간 원격탐사 관련 주요 저널(IEEE, RSE, RS, JSTARS, ISPRS, SPIE 등)에 발표된 수종분류 연구동향 을1) 영상종류, 2) 분광센서, 3) 현장조사 유무 등 3가지 로 구분하여 위성영상을 포함한 다양한 원격탐사 기반 의 수종분류에 관한 최신 연구동향을 살펴보았다. 50편 의 논문을 대상으로 연구동향을 살펴본 결과 첫째, 영 상종류의 경우 항공영상이32%로 가장 많았지만 위성 영상도24%로 많았으며 대부분 대면적이거나 접근불 능지역에 적용하는 경우가 많았다. 특히 이종센서 융합 영상을 활용하는 연구가 증가하는 추세로 드론과 라이 수종별 위치정보를 취득하여11,039개의 훈련자료와 2,330개의 검증자료를 구축하였다. 분광정보는 Sentinel-2 영상을 통해 획득하였으며 질감정보는 고해상도인PlanetScope 영상을, 지형정보는 북한지역으로의 확장 가능 성을 고려하여SRTM DEM을 활용하였다. 머신 러닝 모델은 기존 연구에서 정확도가 검증된 Random Forest 알 고리즘을 활용하였다. 분류 결과 전체 80%(Kappa지수 0.80) 정확도로 수종이 분류되었다. 향후 백두산 지역과 남북 고성지역을 대상으로 본 연구에서 개발된 수종분류모델의 확장성을 검토하여 한반도 지역의 수종 분류 모델을 개발하고자 한다.
다(2%), 항공 및 위성영상(10%), 항공 및 라이다(10%), 위성 및 라이다(10%)의 연구 동향을 보였다. 둘째, 분광 센서의 경우 초분광센서에 대한 이용도가 높았는데 위 성영상의 경우52%, 항공영상의 경우 45%의 논문편수 를 차지하고 있었으며 초분광 및 다중분광센서 융합 연 구도 최근에 증가하는 추세를 보였다. 마지막으로 분광 정보에 대한 참조자료 수집을 위한 현장조사의 경우 현 장관측을 시행한 경우가58%로, 현장 혹은 실험실에서 직접 엽단위의 분광측정을 하거나 수관 상층부에서 분 광정보를 획득하는 등field spectroscopy 기반의 참조자 료를 확보하였다. 현장관측이 없는 경우는 정부기관에 서 발행한 공신력 있는 주제도를 활용하거나 영상에서 수종별로 분광정보를 추출하는image spectroscopy 기 반의 참조자료를 활용하였다(Korea Society of Remote Sensing, 2016). 이에 반해 국내의 경우 원격탐사기반의 수종분류 연구는 아직 부족한 실정이다(Cho and Lee, 2014). 국내 주요 연구 사례로는 Quickbird 위성영상을 이용하여70% 이상의 수종분류 정확도를 도출한 연구 와(Chung et al., 2011) 침엽수종 분류를 위한 초분광 영상 과 다중분광 영상의 정확도를 비교하여 초분광 영상이 높은 분류 정확도를 보이는 것을 입증한 연구가(Cho and Lee, 2014) 진행된 바 있다. Sentinel-2A의 계절별 영 상과 항공 초분광 영상을 각각 활용하여 수종을 분류한 결과73.3%, 71.7%로 큰 차이가 없으며 오히려 분류기 법에 따라 최대30%의 정확도가 차이가 있는 것으로 나
타나 공간해상도와 분광해상도도 중요하지만 사용영 상에 최적화된 분류기법 선정이 정확도에 기인하는 바 가 큰 것을 밝혔다(Jang, 2018).
따라서 저자는 선행연구에서 활용도가 입증된 Sentinel-2A를 북한 지역 수종분류에 활용하기 위해 광 릉숲과 백두산 일대를 대상으로 머신 러닝 기법을 활용 하여 낙엽송 및 잣나무 등2개 침엽수종을 분류하여 임 상도 대비98%이상의 정확도를 얻은 바 있다(Lim et al., 2019a). 그러나 이 연구에서는 침엽수에 국한하여 분석 을 수행하였으며 질감변수의 유의성을 평가하지 않았다.
본 연구에서는 북한 지역의 주요5대 수종인 소나무 (Pinus densiflora Siebold & Zucc.), 잣나무(Pinus koraiensis Siebold & Zucc.), 낙엽송(Larix kaempferi (Lamb.) Carrière), 전나무(Abies holophylla Maxim.), 참나무류(Quercus sp.)를 분 류하기 위한 최적 기법을 개발하기 위해 광릉지역에서 5대 수종분류 실험을 수행하여 최적 영상시기, 질감변 수, 지형정보의 유의성 등을 확인해보고자 한다.
2. 재료 및 방법
1) 연구 대상지
본 연구는 광릉숲(국립수목원 일대)을 대상으로 진 행하였다(Fig. 1). 광릉숲은 2010년 6월 2일 유네스코 생 물권보전지역(Biosphere Reserve)으로 선정되었으며 총

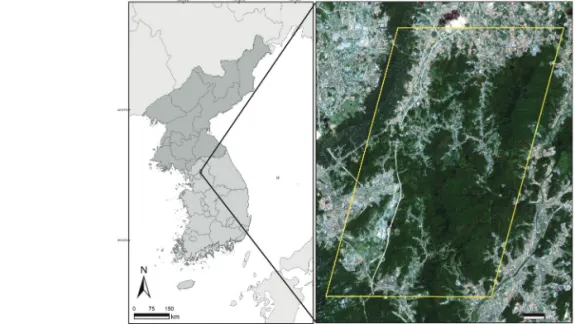

Fig. 1. Study area.
면적은24,465 ha이다. 광릉숲은 일제 강점기와 한국전 쟁 당시에도 화재가 없어540여년간 자연림으로 보존 되어 왔으며 광릉숲에서 생존하고 있는 모든 나무의 재 적은307 m3/ha로 광릉숲은 조사, 분류, 보존, 자원화 등 산림생물종의 연구 중심지로 평가되고 있다(KFS, 2018). 광릉숲의 주요 수종 분포는 활엽수인 서어나무 (Carpinus laxiflora (Siebold & Zucc.) Blume), 까 치 박 달 (Carpinus cordata Blume), 졸참나무(Quercus serrata Murray) 등과 침엽수인 전나무(Abies holophylla Maxim.), 잣나무 (Pinus koraiensis Siebold & Zucc.), 낙엽송(Larix kaempferi (Lamb.) Carrière), 소나무(Pinus densiflora Siebold & Zucc.) 등이다(KFS, 2018).
2) 사용자료
본 연구를 위해 사용된 자료를 크게 위성영상과 Geographic Information System (GIS) 자료로 구분할 수 있다. 위성영상으로는 Sentinel-2 위성영상과 PlanetScope 위성영상이 사용되었다(Table 1, Fig. 2). Sentinel-2 영상 은 목표 수종의 분광정보를 취득하기 위해 사용되었으며, PlanetScope 영상은 수관특성 및 질감 정보를 취득하기 위해 사용되었다. GIS자료로는 목표 수종의 생육환경 지형정보를 취득하기 위해Shuttle Radar Topography Mission (SRTM) Digital Elevation Model (DEM)이 사용
되었다. 또한 수종분류를 위한 훈련자료 생성 및 정확 도 평가를 위해1:5,000 임상도를 사용하였다.
3) 연구 방법
수종별 분광특성을 파악하기 위해Sentinel-2 영상의 전처리 과정을 수행하였다. Sentinel-2 Level 1C영상은 대기표면(TOA, top of atmosphere) 반사값으로 제공되 기 때문에 수종의 반사값을 산출하기 위해서는 대기보 정을 수행해야 한다. 대기보정을 위해서는 European Space Agency (ESA)에서 제공하는 Sentinel-2 대기보정 알고리즘인Sen2Cor (Louis et al., 2016) 를 활용하였다.
대기보정이 완료된 다중 시기의Sentinel-2 영상 중 수종 분류의 최적 시기를 선정하기 위해Jeffries-Matusita (JM)
Table 1. The data used in this study
Types Sentinel-2 PlanetScope
Acquisition date
2018.04.28.
2018.05.23.
2018.06.02.
2018.07.07.
2018.08.01.
2018.09.25.
2018.10.30.
2018.04.12.
2017.09.16.
Path/Row 52SCG
Level 1C 3B

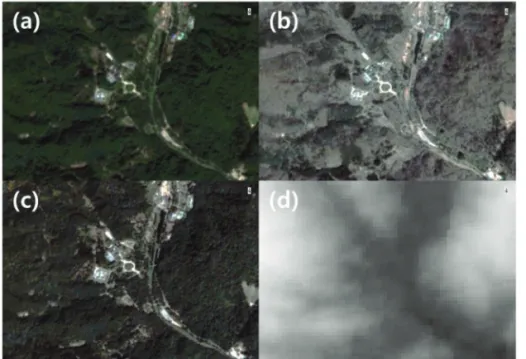

Fig. 2. Used data in this study. (a) Sentinel-2 captured on May, (b) PlanetScope captured on April, (c) PlanetScope captured on September, (d) SRTM dem.
distance 알고리즘을 활용하여 수종 간 분광분리도 평가 를 수행하였다. 다음으로 수종에 따라 선호하는 생육 환 경이 다르고 생육환경별 다양한 인자들이 존재하기 때 문에 수종의 생육정보를 고려하기 위해DEM 자료로부 터 고도, 경사, 향 지도를 각각 산출하여 분석에 활용하 였다. 추가적으로 침엽수, 활엽수 등 수종별 수관의 질 감특성을 반영하기 위해PlanetScope 영상으로부터 Gray-Level Co-occurrence Matrix (GLCM)기법을 활용해 질감정보를 생성하였다. 최종 산출된 입력 자료들을 활 용하여 수종 분류를 수행하였다(Fig. 3).
(1) 분광 특성 및 분리도 평가
분광 특성을 파악하기 위해 개엽시기인4월부터 생 육기를 지나 낙엽시기인10월까지의 목표 수종들의 분 광 정보를 분석하였다. 분광정보를 취득하기 위해 임상 도를 기준으로 난수점을 생성하여 대기보정이 완료된 Sentinel-2 영상으로부터 표면반사값을 추출하였다. 이 후 수종별 평균값과 표준편차를 산출하여 비교하였다.
다음으로 수종분류를 위한 최적의 시기를 선정하기 위 해 수종간 분광 분리도를 평가하였으며 평가에는JM distance 알고리즘을 활용하였다. JM distance는 분광 분 리도를 평가하는데 일반적으로 사용되는 방법이다 (George et al., 2014). JM distance 알고리즘은 0부터 1.414 까지의 수치로 산출되며 이때0에 가까우면 자료 간의 차이가 없음을 의미하며1.414에 가까울 수록 자료 간의 차이가 있음을 의미한다(George et al., 2014; Jensen, 2016).
(2) 생육정보 비교
수종에 따라 선호하는 생육 환경이 다르고 생육환경 별 다양한 인자들이 있겠지만 본 연구에서는 우선 고도, 경사, 향을 중심으로 조사를 수행하였다(Fig. 4).
소나무는 일반적으로1,300 m이하지역의북부고원지 대와 높은 산 정상부를 제외한 전국 산지에서 자생한다. 잣나무의 경우1,000 m 이상의 주로 지리산 이북 높은 산지의 능선부에 자생하며 낙엽송의 경우1,100 m 이하 의 전국 산지에 분포한다. 전나무의 경우 1,000 m 이상 Fig. 3. Flowchart of the tree species classification procedure.
Fig. 4. Geometric information map of study area. (a) elevation, (b) slope, (c) aspect.
의 중부 이북의 높은 산지 능선이나 계곡부에 자생한다. 참나무류의 경우1,800 m 이하의 전국에 분포하며 신갈 나무의(Quercus mongolica Fisch. ex Ledeb.) 경우 해발고가 높은 산지에서는 순림을 형성한다(Choung and Lee, 2019; Kim and Kim, 2013; KNA, 2014).
임상도의 수종 레이어에서 추출된 훈련자료들의 위 치정보를 활용하여 해당 지점의 고도, 경사, 향 정보를 DEM으로부터 추출하고 수종별 지형정보의 평균값과 표준편차를 산출하여 비교하였다.
(3) 수관 질감 분석
현재 우리나라 임상도는 디지털 항공사진을 판독하 고 현지조사를 통해 임상 구획과 속성정보를 확정하는 방식으로 제작되고 있다. 이때, 질감, 색조, 패턴 등 각 수종별 수관 특성은 판독자들이 수종을 판독하는데 필 요한 핵심 요소이다.
소나무의 수관형은 우산형으로 가지가 사방으로 퍼 지는 별모양을 띄고 있으며, 각 가지에 달린 잎의 밀도 가 낮은 특징을 갖는다. 잣나무의 수관형은 소나무와 같 은 우산형이지만 각 가지 끝에 하얀 물방울 같은 몽우 리가 있어 눈송이처럼 보이는 특징이 있다. 또한 다른 침엽수종보다 채도가 낮은 청록색을 띈다. 낙엽송의 수 관형은 원추형으로 가지가 장미꽃처럼 겹겹이 중앙으 로 모이면서 하늘로 뻗치는 특성을 띄며 영급이 높을수 록 가지가 양 옆으로 넓게 퍼진다. 현재 임상도에서 전 나무로 분류하는 소나무과 전나무속의 구상나무(Abies koreana E.H.Wilson)와 분비나무(Abies nephrolepis (Trautv.
ex Maxim.) Maxim.)의 수관형은 모두 원추형으로 구상 나무의 경우 나무 꼭대기 중심에 하얀 심지와도 같은 축 이 보이고 가지가 회오리바람처럼 촘촘하게 층이 나 있 는 특징이 있다. 분비나무의 경우 나무 꼭대기를 중심 으로 가지들이 모아지는 특징이 있으며 대부분의 가지 층이 빽빽해 안정적인 뿔형태를 이룬다(Lee et al., 2017).
참나무류의 수관형은 부정형으로 짜임새가 균일하다. 침엽수보다는 연한 색조를 보이나 활엽수 중에서는 다 소 진한 색조를 띈다. 수관이 밀집해 있으며 짜임새가 균일하고 넓은 면적의 동일한 색조를 나타내는 특성이 있다(Ryu et al., 2010). 이러한 수관의 형태적 특성을 3 m 공간해상도를 지닌PlanetScope 에서 직접적으로 판독 하기는 어렵지만 수관 특성에 따른 명암의 차이는 산출
할 수 있을 것으로 판단하여 질감분석을 수행하였다. 질감정보는 수종 분류의 정확도를 향상시키는 데 도 움이 될 수 있다(Dian et al., 2015; Lim et al., 2019a). 본 연 구에서는 산림 수종 분포도 제작을 위한 항공사진 입체 판독 매뉴얼(Lee et al., 2017)에서 정성적으로 표현된 수 관특성을 수치적으로 반영할 수 있도록 원격탐사분야 에서 널리 활용되고 있는GLCM기법(Culbert et al., 2012;
Hall-Beyer, 2017; Jensen et al., 2009; Lim et al., 2019a; Luo and Mountrakis, 2010; Maillard, 2003; Peña-Barragán et al., 2011; Schowengerdt, 2007; Wang and Zhang, 2014; Warner, 2011)을 이용하여 질감정보를 산출하였다.
GLCM은 지정된 크기의 이미지의 하위 영역에 대한 거리 및 각도 관계를 나타낸다. 사용자가 정의한 이동 커널에서 회색조 화소 밝기값 쌍의 동시 발생 빈도를 측정하여 질감을 수량화한다. 본 연구에서는 angular second moment (ASM), contrast (CON), dissimilarity (DIS), entropy (ENT), homogeneity (HOM), mean (MEAN), and variance (VARIANCE)이 사용되었으며 다음 방정식 (Jensen, 2016) 에 따라 계산되었다.
ASM = ∑i=0quantk∑j=0quantkhc(i, j)2 (1)
CON = ∑i=0quantk∑j=0quantk(i – j)2× hc(i, j)2 (2)
DIS = ∑i=0quantk∑j=0quantkhc(i, j)2| i – j | (3)
ENT = ∑i=0quantk∑j=0quantkhc(i, j) × log[hc(i, j)] (4)
HOM = ∑i=0quantk∑j=0quantk · hc(i, j) (5)
MEAN = ∑i=0quantk∑j=0quantk(i × hc(i, j) (6)
VARIANCE = ∑i=0quantk∑j=0quantk(i – µ)2hc(i, j) (7) 여기서quantk는 밴드k의 양자화 수준(예, 28= 0~255) 를, hc(i, j)는 각 밝기값 공간관계 행렬 중 하나의 (i, j)번 째 값을 의미한다.
(4) 수종 분류 알고리즘
수종 분류를 위한 알고리즘에는Random forest (RF) 가 활용되었다. RF는 Breiman and Cutler (2014)에 의해 개발되었다. 저자는 앞선 연구를 통해 수종분류를 위한 머신 러닝기법으로써RF의 활용가능성을 확인하였으 며 잣나무와 낙엽송을98% 정확도로 분류한 바 있다 (Lim et al., 2019a). RF는 화소의 분류값을 정의하기 위해
1+(i–j)1 2
해당 화소와 관련된 분광정보, 고도, 경사, 향 등과 같은 속성값들을 활용하여 수많은 의사결정나무를 생성한 다. 각각의 나무들은 해당 화소를 특정 분류값으로 할 당하고 최종적으로 투표를 수행하여 해당 화소가 가장 많은 분류값을 할당 받은 값으로 분류값을 할당한다 (Breiman, 2001; Breiman and Cutler, 2014; Hayes et al., 2014;
Jensen, 2016; Naidoo et al., 2012). 이때 훈련자료의 70%
정도를 추출하여 모델을 훈련시키는데 사용을 하며 나 머지30%는 “out-of-bag” (OOB) 이라 하여 훈련에 사용하 지 않고 모델을 평가하는데 사용한다. 모델의 평가는 오 분류 수를 총 관측치 수로 나눔으로써 측정되며 최적의 모델을 선정하는데 사용될 수 있다(Chan and Paelinckx, 2008; Feng et al., 2015; Rodriguez-Galiano et al., 2012). RF 는 변수 중요도를 제공하며, 각 변수가 지니지수(Gini index)를 감소시킨 공헌도를 계산하여 변수의 중요도를 측정한다(Belgiu and Draˇguţ, 2016; Breiman, 2001).
3. 결과 및 고찰
1) 분광 특성 및 분리도 평가 결과
4월부터 10월까지의 대상 수종들의 평균 분광 그래프 를 실선으로 표시하고 ±표준편차를 음영을 주어 표시 하였다(Fig. 5). 대상 수종들의 분광 특성을 살펴본 결과 4월부터 10월까지 Near infrared (NIR)영역에서 참나무 류의 반사값이 다른 수종에 비해 높게 나타났다(Fig. 5).
이는 앞선 연구들과 유사한 결과를 보여준다. Lee and
Lee (2017)가 2009년 인천광역시 계양산에서 ASD사의 Field-spec 분광측정 장비를 이용하여 취득한 갈참나무 (Quercus aliena Blume)와 리기다소나무(Pinus rigida Mill.)의 분광반사곡선을 살펴보면 본 연구와 같이NIR영역에 서 참나무류의 반사값이 소나무류보다 높게 나타났다. 또한, Persson et al. (2018)이 스웨덴에서 Sentinel-2 영상 으로부터4월부터 10월까지의 Norway spruce (Picea abies), Scots pine (Pinus silvestris), Hybrid larch (Larix x marschlinsii), Birch (Betula sp.), Pedunculate oak (Quercus robur)의 분광반 사값을 추출하여 비교한 결과 참나무가 다른 수종보다 NIR영역에서 높은 반사값을 보여주었다.
4월의 경우 NIR영역에서의 반사값 크기가 참나무류 가 제일 크고 이어서 소나무, 낙엽송, 잣나무, 전나무 순 으로 나타났다. 5월부터는 7월까지는 낙엽송의 반사값 의 크기가 소나무보다 크게 나타났으며8월부터는 다 시 반사값이 낮아지기 시작하여9월과 10월에는 소나 무와 잣나무보다 낮은 반사값을 보였다. 낙엽송의 경우 침엽수이지만 활엽수와 유사한 반사 특성을 보여주었 으며 이러한 특성은 앞선 연구들에서도 유사하게 나타 났다(Lim et al., 2019a; Persson et al., 2018; Rautiainen et al., 2018).
8월에서9월로시기가변하면서모든수종의분광반사 곡선들의 값이 비교적 큰 폭으로 낮아진 현상을 보였다. 이는 태양 고도각 하강에 의한 급격한 감소(Dennison and Roberts, 2003)로 인한 현상으로 판단되며 앞선 연 구들에서도 유사한 현상이 발견되었다(Dennison and Roberts, 2003; Persson et al., 2018).
Fig. 5. Spectral reflectance of growing seasons (April to October).
소나무와 잣나무의 경우 같은 소나무과 소나무속의 수종이어서 두 수종간의 차이가 비교적 크게 나타나지 는 않았다. 전나무의 경우 모든 시기에 걸쳐 가장 낮은 반사값을 보였으며 앞선 연구에서도 전나무속의 수종 들이 다른 수종보다 낮은 반사값을 보여주었다(Persson et al., 2018; Rautiainen et al., 2018).
분광 분리도를 평가한 결과4월부터 10월까지 목표 수종간 분리도는 크게 나타나지 않았다(Fig. 6). 그렇지 만5월의 경우 상대적 높은 분리도를 보여 해당 시기의 영상을 수종분류에 활용하였다. 또한 분광 분리도 평가 결과 수종간 분광 분리도가 수치적으로는 크지 않음을 확인할 수 있었으며 분광정보 외 생육 정보 및 질감 정
보 등의 필요성을 다시 한번 확인할 수 있었다. 2) 생육 정보 비교 결과
대상지역에서 산출한 소나무 분포지역의 평균 고도 는266 m (±118 m), 잣나무는 222 m (±80 m), 낙엽송은 238 m (±72 m), 전나무는 210 m (±125 m), 참나무류는 244 m (±107 m)로 전나무가 가장 낮은 고도, 소나무가 가장 높은 고도에 분포하는 것으로 나타났다(Fig. 7). 잣 나무와 전나무의 경우 문헌조사에 따르면 높은 산지에 자생하나 연구대상지에서는250 m 이하의 지역에서 분 포하고 있었다. 임상도 속성정보를 대조해본 결과 대상 지의 잣나무와 전나무는 모두 조림지로 확인되었다. Fig. 6. Spectral separability (JM distance values) of growing seasons (April to October).
Fig. 7. Growth environment analysis.
문헌조사에 의하면 소나무는 양수성 수목으로 주로 남쪽방위에 많이 분포하는데 이는 남쪽방위가 북쪽방 위에 비교하여 상대적으로 토양이 건조, 척박하기 때문 이다(Bae et al., 2012c). 잣나무의 경우 남~서 사면에서 많이 출현하나 방위를 가리지는 않는 것으로 판단되며, 침식이 없고 배수가 원활한 산복까지를 좋아하며 건조 하고 바람이 많은 능선부분은 회피하는 습성을 보인다 (Bae et al., 2012b). 낙엽송의 경우 극양수로 햇볕을 많이 받는 곳일수록 생육이 왕성하여 조림 시 북향 경사면은 피해야 한다(Bae et al., 2012d). 전나무속의 분비나무와 구상나무의 경우 남사면보다 수분조건이 양호한 북사 면에 많은 비율로 분포한다(Lim et al., 2019b). 참나무는 대부분 양수로서 적윤지나 약습지를 선호하는 것으로 평가된다. 남사면의 경우 양호한 광 조건을 보이나 토 양의 건조화로 생장의 부정적 영향을 미치며 반면에 북 사면은 광 조건은 불리하지만 수분이나 양료 조건에 유 리한 입지 환경을 제공한다(Bae et al., 2012a).
대상지역에서는 소나무의 경우 주로 남동사면(23%) 에 분포하고 있어 문헌조사와 유사한 양상을 보였으며 잣나무의 경우 모든 사면에 고루 분포하고 있으나 동사 면(17%)에서 그 비중이 높게 나타났다. 이는 서사면과 같이 동사면이 상대적으로 수분조건이 양호하기 때문 이라 판단된다. 낙엽송의 경우 문헌정보와 달리 조림 시 회피해야 할 북사면(21%)에 주로 분포하고 있다. 이는
조림 시 입지선정에 착오가 있었거나 조림 이후 다른 수 종과의 경쟁에서 도태되어 북사면에 주로 생육하게 된 것이라 판단된다. 전나무의 경우 잣나무와 같이 동사면 (23%)에 주로 분포하고 있으며 이는 수분조건에 의한 영향이라 판단된다. 참나무의 경우 모든 사면에 분포하 나 서사면(17%)에서 그 비중이 높게 나타났다.
대상지역에서 산출한 소나무 분포지역의 평균 경사 도는17° (±6°), 잣나무는 15° (±6°), 낙엽송은 15° (±5°), 전나무는13° (±6°), 참나무류는 17° (±7°)로 전나무가 가장 낮은 경사도, 소나무와 참나무가 가장 높은 경사 도에 분포하는 것으로 나타났다. 잣나무, 낙엽송, 전나 무가 상대적으로 낮은 고도와 경사지역에 조림됐다고 판단된다.
3) 수관 특성 및 질감 분석 결과
질감분석 결과들 중 인자간 중복성이 낮은 인자들을 선정하기 위해JM distance를 활용하여 signature 분리도 를 평가하였으며 분석결과4월과 9월의 mean, variance, homogeneity가 선정되었다(Fig. 8). Mean의 경우 명암 도 차이가 큰 화소 쌍의 수가 많을수록 높게 나타나며 variance의 경우 지역 내의 명도차가 클수록 높게 나타 난다. Homogeneity의 경우 지역적 균일성을 뜻하며 행 렬 내 각 화소들 간의 균일한 정도를 나타낸다. 질감이 부드러울수록, 명도차가 적을수록 높게 나타나며 대각

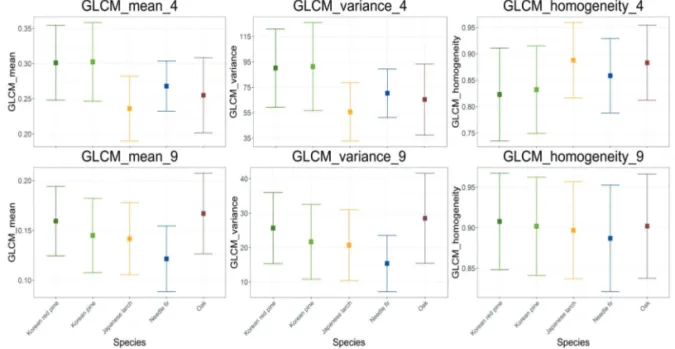

Fig. 8. Texture analysis results (April and September).
선상에 위치한GLCM 요소의 수치가 높을수록 높게 나 타난다(Jung, 1999).
4월 mean의 경우 낙엽송이 0.23 (±0.04)로 가장 낮은 평균값을 보였으며 참나무0.25 (±0.05), 전나무 0.26 (±0.03)으로 유사한 평균 값을 나타냈다(Fig. 8). 소나무 와 잣나무는 각각0.30 (±0.05), 0.30 (±0.05)의 유사한 평균 값을 보였다. 4월 variance의 경우 낙엽송(55 ±22), 참나무류(65 ±27), 전나무(70 ±19), 소나무(90 ±30), 잣 나무(91 ±34) 순으로 그 값의 크기가 나타났다. 4월 mean과 variance는 각 화소값의 평균과 분산으로 화소 의 밝기 값에 비례하여 나타난다. 본 연구에서는 NIR 밴드를 이용해 질감정보를 산출하였다. 비생육기인 4 월 영상에서는 낙엽송과 참나무류의 개엽율이 소나무, 잣나무, 전나무에 비해 낮게 때문에 상대적으로 mean과 variance가 낮게 나타났으며 비생육기 특성을 잘 반영 한 결과라 판단된다. 4월 homogeneity의 경우 소나무 (0.82 ±0.08), 잣나무(0.83 ±0.08), 전나무(0.85 ±0.07), 참 나무류(0.88 ±0.07), 낙엽송(0.88 ±0.07) 순으로 평균값 이 산출되었다. 낙엽송과 참나무류의 homogeneity가 비 교적 유사하고 소나무, 잣나무, 전나무의 homogeneity 가 비교적 유사하게 나타났다. 이는 비생육기의 가지가 가득한 수관 특성을 갖는 낙엽송과 참나무류가 유사한 질감을 나타냈으며 수관에 잎이 존재하는 소나무, 잣 나무, 전나무가 유사한 질감을 나타낸 것으로 비생육기 의 질감 특성을 잘 반영한 결과라 판단된다.
9월 mean의 경우 전나무(0.12 ±0.03), 낙엽송(0.14 ± 0.03), 잣나무(0.14 ±0.03), 소나무(0.15 ±0.03), 참나무류 (0.16 ±0.04) 순으로 평균값이 산출되었다. 9월 variance 의 경우 전나무(15 ±8), 낙엽송(20 ±10), 잣나무(21
±10), 소나무(25 ±10), 참나무류(28 ±13) 순으로 평균
값이 산출되었다. 이는 Fig. 2에서 확인한 9월의 분광 특 성과 같은 특성을 보여준다. 9월의 NIR영역에서의 분 광 반사율이 참나무, 소나무, 잣나무, 낙엽송, 전나무 순 으로 높게 나타난 결과와 같은 패턴을 보여주었다. 9월 homogeneity의 경 우 전 나 무 (0.88 ±0.06), 낙 엽 송 (0.89 ±0.05), 잣나무(0.90 ±0.06), 참나무류(0.90 ±0.06), 소나무(0.90 ±0.05) 순으로 평균값이 산출되었다. 4월 의 경우와 달리5개 수종 모두 유사한 값을 나타냈으며 이는 생육기에5개 수종 모두 수관에 잎이 무성하기 때 문이며 생육기의 특성을 잘 반영한 것이라 판단된다. 이 상의 결과를 토대로 볼 때, 4월의 경우 개엽시기로 인해 낙엽송과 참나무 수관의 특성이 명암, 채도, 균일성에 있어서 소나무, 잣나무, 전나무에 비해 크게 나타났다고 판단되며9월의 경우 잎이 무성한 시기여서 명암과 채 도에는 어느 정도 차이가 보이지만 균일성에서는 차이 가 크게 나타나지 않은 것이라 판단된다. 또한, 질감 분 석에서는 앞서 조사한 수관형의 모양이나 패턴을 온전 히 반영하지 못하는 점을 확인하여 향후 수관형의 패턴 특성을 반영할 수 있는 방안이 필요함을 확인할 수 있 었다. 이를 위해 초고해상도 위성영상을 기반으로 수관 의 패턴을 인식하는 딥 러닝 알고리즘 개발이 필요하다 고 판단된다.
4) 수종 분류 결과
수종분류 결과 전체 정확도80%, kappa 지수 0.80로 비교적 높은 정확도를 보여주었다(Table 2). 북한지역의 토지피복분류 정확도 기준을70% 이상으로 설정(환경 부훈령 제1317호)한 환경부 토지피복분류지침을 기준 으로 볼 때 북한 수종분류모델 개발을 목적으로 하는 본 연구 결과는 비교적 높은 정확도를 가진다고 평가할 수 Table 2. Classification result and model accuracy
Korean red pine Korean pine Japanese larch Needle fir Oak Total UA
Korean red pine 1763 146 94 27 140 2170 0.81
Korean pine 246 1434 205 105 228 2218 0.65
Japanese larch 84 138 1741 33 236 2232 0.78
Needle fir 80 53 37 1972 26 2168 0.91
Oak 109 68 164 15 1895 2251 0.84
Total 2282 1839 2241 2152 2525 11039
PA 0.77 0.78 0.78 0.92 0.75
Overall accuracy 0.80 kappa statistics 0.80 OOB error rate 20%
있다.
소나무의 분류결과를 살펴보면 생산자정확도 (producer’s accuracy)가 77%, 사용자정확도가(user’s accuracy)는 81%로 두 정확도 간 4%차이를 보이며 모델 이 소나무를 다소 과소평가했다는 것을 알 수 있다. 잣 나무의 경우78%의 생산자정확도와 65%의 사용자정 확도를 보여 과대평가되었으며 낙엽송의 경우78%의 생산자정확도와78%의 사용자정확도를 보여 다소 분 류가 잘 되었다. 전나무의 경우 92%의 생산자정확도와 91% 사용자정확도를 보여 5개 수종 중 가장 높은 정확 도를 보였으며 참나무류의 경우75% 생산자정확도와
84%의 사용자정확도를 보여 다소 과소평가의 경향을 보였다.
임상도와 대조하여 분류결과를 살펴보면 전반적으 로 임상도와 유사한 패턴으로 분류가 잘 되었음을 알 수 있다(Fig. 9). 그렇지만 좌측 하단부에 규모가 작은 참나 무류 임분에서 오차가 비교적 크게 나타났으며 우측 상 단 경계부분에서도 미 탐지 부분이 확인되었다.
추가적으로 생성한 평가자료를 활용하여 분류 결과 를 평가했을 때 전체 정확도78%, kappa 지수 0.77의 정 확도를 보여주었다(Table 3). 소나무의 분류결과 78%의 생산자정확도와76%의 사용자정확도를 보여 다소 과

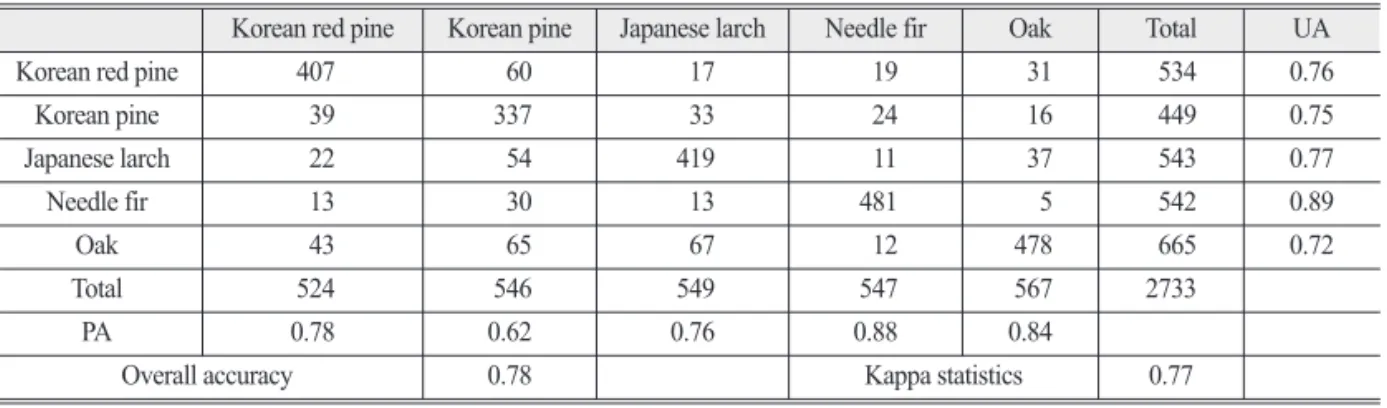

Table 3. Classification result and model accuracy with validation data
Korean red pine Korean pine Japanese larch Needle fir Oak Total UA
Korean red pine 407 60 17 19 31 534 0.76
Korean pine 39 337 33 24 16 449 0.75
Japanese larch 22 54 419 11 37 543 0.77
Needle fir 13 30 13 481 5 542 0.89
Oak 43 65 67 12 478 665 0.72
Total 524 546 549 547 567 2733
PA 0.78 0.62 0.76 0.88 0.84
Overall accuracy 0.78 Kappa statistics 0.77
Fig. 9. Classification result comparison with forest type map. (a) forest type map made by aerial photographic interpretation, (b) tree species classification result using developed model.
대평가되었으며 잣나무의 분류결과62%의 생산자정확 도와75%의 사용자정확도를 보여 과소평가되었다. 낙 엽송, 전나무는 각각 76%, 88%의 생산자정확도와 77%, 89%의 사용자정확도를 보여 다소 과소평가되는 경향 을 나타냈다. 참나무류의 경우 84%의 생산자정확도와 72%의 사용자정확도를 보여 과대평가되었다. 전반적 으로 분광 특성이 다른 수종에 비해 뚜렷하게 나타났던 전나무의 분류 정확도가 높게 나타났다. 소나무의 오류 항목을 살펴보면 잣나무의 비중이 크게 나타났으며 잣 나무의 오류항목에서는 소나무의 비중이 크게 나타났 다. 낙엽송의 경우 참나무로 오분류 된 화소가 많았으 며 전나무의 경우 잣나무가 많았다. 참나무의 경우 낙 엽송으로 오분류 된 화소가 높게 나타났다. 이러한 오 분류는 참나무와 낙엽송 간의 분광학적 유사성과 생육 기 및 비생육기의 질감 특성의 유사성이 큰 영향을 미 쳤을 것이라 판단된다. 이에 고해상도 위성영상으로부 터 수관의 패턴 정보를 획득하여 분류 정확도를 상승시 키는 등 수종 간 차이성을 나타내는 인자들이 추가돼야 함을 알 수 있다.
변수중요도가 높은 상위10가지 변수를 살펴보면 Elevation, B2 (498 nm), GLCM_mean_4, GLCM_variance_4, B11 (1609 nm), B4 (661 nm), Aspect, B5 (712 nm), B12 (2214 nm), B7 (783 nm) 순으로 그 중요도가 높음이 확인 되었다(Table 4). 생육정보를 비교해봤을 때 고도에서 수종 간 분포 차이를 보였듯이 수종을 분류하는데 그 중 요도가 가장 높게 나타났으며 질감정보의 경우 개엽시 기인4월의 mean과 variance의 중요도가 높게 나타났다.
분광 정보에서의 중요도는 주로 갈변과 광산화 등에 민 감하고 식생으로부터 토양을 구분하거나 침엽수와 낙 엽수의 경계를 구분하는데 효과적인498 nm 파장대의 B2가 가장 높게 나타났으며 이어서 주로 리그닌, 바이 오매스 등에 민감한1609 nm 파장대의 B11과 클로로필 에 민감한661 nm 파장대의 B4가 그 중요도가 높게 나 타났다. 향후 발사될 농림위성은 RapidEye와 유사한 광 학센서가 탑재될 예정이다. RapidEye에는 식생에 민감 한Red-edge 밴드가 포함되어 있어 그 활용성이 높게 평 가되나 본 연구에서도 확인했듯이 수종 분류에 중요한 Shortwave infrared (SWIR) 영역을 관측할 수 있는 센서 가 부재하므로 후속 위성의 사양 개발 시SWIR 추가를 고려할 필요가 있을 것으로 사료된다.
4. 결 론
본 연구는 앞서 진행된 잣나무와 낙엽송 분류 모델 개발 연구(Lim et al., 2019)의 후속 연구로써 소나무, 잣 나무, 낙엽송, 전나무, 참나무류 등 주요 5개 수종을 분 류하는 모델을 개발하였다. 분류결과 80%의 전체 정확 도와kappa지수 0.80의 정확도를 보여 비교적 높은 정확 도로 분류되었다. 그러나 같은 속 수종간의 분광특성의 차이가 크지 않아 오분류가 되는 경향이 파악되어 같은 속 수종간의 특성 차이를 더 명확히 반영할 수 있는 인 자들이 추가적으로 고려돼야 할 것이다. 이를 위해 본 연구에서는 생육정보에 있어서 지형요소만 고려되었 Table 4. Variable importance
Band MDG Remarks Reference
Elevation 608 – –
B2 (498 nm) 558 Senescing, carotenoid, browning,
soil background effects, nitrogen (Asner, 2008; Thenkabail et al., 2004;
Vyas et al., 2011)
GLCM_mean_4 549 – –
GLCM_variance_4 542 – –
B11 (1609 nm) 534 Lignin, biomass, starch, most useful to
discriminate different kinds of leaves (Thenkabail et al., 2004)
B4 (661 nm) 519 Chlorophyll a, b (Sobhan, 2007)
ASPECT 498 – –
B5 (712 nm) 472 Vegetation stress and dynamics (Thenkabail et al., 2004)
B12 (2214 nm) 468 Lignin, sugar, protein (Sobhan, 2007)
B7 (783 nm) 446 Chlorophyll, nitrogen (Curran et al., 1991; Filella and Penuelas, 1994)
으나 향후 연구에서는 대상지의 공간범위를 확대하여 조림지 뿐만 아니라 천연림의 생육정보를 충분히 반영 하고 기후자료를 추가적으로 고려하여 수종간의 생육 특성을 더욱 면밀히 반영한다면 같은 속 수종 간의 특 성 차이를 더 명확히 반영할 수 있을 것이라 기대된다. 또한 본 연구에서는 수관의 특성을 고려하기 위해 질감 분석을 실시하였으나3 m 공간해상도에서는 항공영상 과 같은 수관특성을 명확하게 도출하여 적용할 수 없다 는 제약이 있다. 이는 향후 0.5 m급 초고해상도 위성영 상을 기반으로 패턴 분류에 특화된 딥 러닝 기법을 활 용하여 수관의 패턴정보를 추출하여 입력자료로 활용 한다면 개선가능 할 것으로 판단된다. 본 연구의 최종 목적은 북한지역에 적용 가능한 모델 개발로써 향후 백 두산 지역과 군사분계선으로 분단된 남·북 고성 지역의 훈련자료를 생성하여 모델을 개선한다면 한반도 수종 분류를 위한 모델 확장성을 검토할 수 있을 것이라 사 료된다. 추가적으로 본 연구에서는 수행하지 않았지만 각 수종별 구조 및 화학적 특성과 분광반사값 사이의 관 계를 밝히는 연구를 추진하여 실험실-현장-위성영상을 연결하는 수종별 분광특성 표준라이브러리를 구축할 계획이다.
