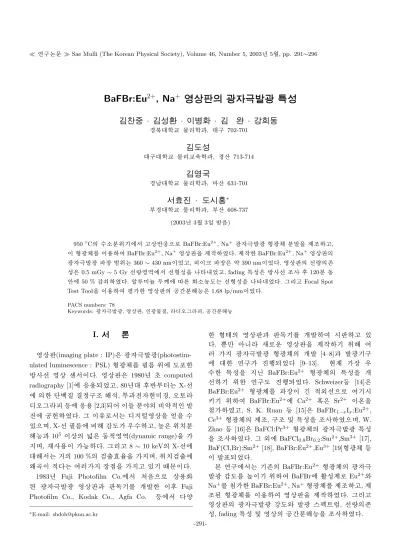

· ¡ ¤ @ /† < Ɠ § Ó ü t o † < Æõ , @ /½ ¨ 702-701

 â

· ¡ ¤ @ /† < Ɠ § Ó ü t o † < Æõ , @ /½ ¨ 702-701

™

»| ¡) ç

@

/½ ¨@ /† < Ɠ § Ó ü t o “ §¹ ¢ ¤† < Æõ ,  â í ß – 713-714

™

»* å V  œ

 â

z Œ ™@ /† < Ɠ § Ó ü t o † < Æõ ,  í ß – 631-701

"

kž Õ . > · | ¡S  ý — ¡ ^∗

Â

Ò â @ /† < Ɠ § Ó ü t o † < Æõ ,  Òí ß – 608-737 (2003¸   3 Z 4 3{ 9  ~ à Î6 £ §)

950

C_  à º™ èì  r0 Al \ " f “ ¦ © œì ø Í6 £ x Ü ¼– Ð BaFBr:Eu

, Na

F  g  F Gµ 1 ÏF  g + þ AF  g ^ ‰ ì  r´ ú ˜`  ¦ ] j› ¸ “ ¦, s

 + þ AF  g ^ ‰\  ¦ s 6   x # Œ BaFBr:Eu

, Na

% ò  © œó ø Í`  ¦ ] j Œ • % i  . ] j Œ •ô  Ç BaFBr:Eu

, Na

% ò  © œó ø Í_  F 

g  F Gµ 1 ÏF  g   © œ # 3 0 A  H 360 ∼ 430 nms % 3 “ ¦, x s ß ¼   © œ“ É r €  • 390 nms % 3  . % ò  © œó ø Í_  ‚  | ¾ Ó_ ” > r

$ í

“ É r 0.5 mGy ∼ 5 Gy ‚  | ¾ Ó% ò % i \ " f ‚  + þ A$ í `  ¦
 ? /% 3 “ ¦, fading : £ ¤$ í “ É r ~ ½ Ó ‚   › ¸  Ê ê 120ì  r 1 l x î

ß –\  50 % y Œ ™û Z % i  . · ú ˜À Òp ³ o u ¿ ºa \    É r  o™ è0 l x • ¸  H ‚  + þ A$ í `  ¦
 ? /% 3  . Õ ªo “ ¦ Focal Spot Test Tool`  ¦ s 6   x # Œ ¨ î ô  Ç % ò  © œó ø Í_  / B Nç ß –ì  r K 0 p x“ É r 1.68 lp/mm s % 3  .

PACS numbers: 78

Keywords: F  g  F Gµ 1 ÏF  g , % ò  © œó ø Í, “  F  gÓ ü t| 9 ,  n š ¸Õ ª x , / B Nç ß –ì  r K 0 p x

I. " e  ] Ø

% ò

 © œó ø Í(imaging plate : IP)“ É r F  g  F Gµ 1 ÏF  g(photostim- ulated luminescence : PSL) + þ AF  g ^ ‰\  ¦ € 9 2 £ § 0 A\  • ¸Ÿ íô  Ç

~

½ Ó ‚   % ò  © œ G ' p" fs  . % ò  © œó ø ͓ É r 1980¸   œ í computed radiography [1] \  6 £ x6   x ÷ &% 3 “ ¦, 80¸  @ / Ê êì ø Í Ò'   H X-‚

\

 _ ô  Ç é ß –Ñ þ ˜| 9    & ñ ½ ¨› ¸ K $ 3 , È Òõ „   ‰ & ³p  â , š ¸ž Ð  n

š ¸Õ ª x  1 p x \  6 £ x6   x [2,3] ÷ &# Q s [ þ t ì  r  _  q €  •& h “   µ 1 Ï

„

\  / B N‰  ³ % i  . Õ ª s Ä »– Ð" f  H n t _ O % ò  © œ`  ¦ % 3 `  ¦ à º e ”

Ü ¼ 9, X-‚   € 9 2 £ § \  q K  y Œ ™• ¸ Ä ºÃ º “ ¦, Z  }“ É r 0 Au ì  r K

0 p x õ  10

s  © œ_  V , “ É r 1 l x& h % ò % i (dynamic range)`  ¦  t

 9, F  6   x s  0 p x  . Õ ªo “ ¦ 8 ∼ 10 keV_  X-‚  \ 

@

/K " f  H  _  100 %_   Ž Ø  ¦ ´ òÖ  ¦`  ¦ t  9, 0 Au  Ž Ø  ¦ \ 



=/ B G s  & h    H # Œ Qt   © œ& h `  ¦ t “ ¦ e ” l  M :ë  H s  .

1983¸   Fuji Photofilm Co.\ " f % ƒ6 £ § Ü ¼– Ð  © œ6   x o

 )

a F  g  F Gµ 1 ÏF  g % ò  © œó ø Íõ  ó ø Í1 l q l \  ¦ > hµ 1 Ïô  Ç s Ê ê Fuji Photofilm Co., Kodak Co., Agfa Co. 1 p x \ " f  € ª œ

∗

E-mail: [email protected]

ô

Ç + þ AI _  % ò  © œó ø Íõ  ó ø Í1 l q l \  ¦ > hµ 1 Ï # Œ r ó ø Í “ ¦ e ”



. ÷  rë ß –  m   D h– Ðî  r % ò  © œó ø Í`  ¦ ] j Œ • l  0 AK  # Œ

Q t  F  g  F Gµ 1 ÏF  g + þ AF  g ^ ‰_  > hµ 1 Ï [4–8]õ  µ 1 ÏF  g l ½ ¨

\

 @ /ô  Ç ƒ  ½ ¨ ”  ' Ÿ ÷ &% 3   [9–13]. ‰ & ³F   © œ Ä º Ã

ºô  Ç : £ ¤$ í `  ¦ t    BaFBr:Eu

+ þ AF  g ^ ‰_  : £ ¤$ í `  ¦ > h

‚

 l  0 Aô  Ç ƒ  ½ ¨• ¸ ”  ' Ÿ ÷ &% 3  . Schweizer1 p x [14]“ É r BaFBr:Eu

+ þ AF  g ^ ‰\  ¦   © œs  |   & h ü @‚  Ü ¼– Ð # Œl r  v

l  0 A # ΠBaFBr:Eu

\  Ca

<  ʓ É r Sr

s “ : r`  ¦ '

‘  % i “ ¦, S. K. Ruan 1 p x [15]“ É r BaFBr

I

:Eu

, Ce

+ þ AF  g ^ ‰_  ] j› ¸, ½ ¨› ¸ x 9  : £ ¤$ í `  ¦ › ¸  % i Ü ¼ 9, W.

Zhao 1 p x [16]“ É r BaFCl:Pr

+ þ AF  g ^ ‰_  F  g  F Gµ 1 ÏF  g : £ ¤$ í

`

 ¦ › ¸  % i  . Õ ª ü @\  BaFCl

Br

:Sm

,Sm

[17], BaF(Cl,Br):Sm

[18], BaFBr:Eu

,Eu

[19]+ þ AF  g ^ ‰ 1 p x s

 µ 1 ϳ ð÷ &% 3  .

‘

: r ƒ  ½ ¨\ " f  H l ” > r_  BaFBr:Eu

+ þ AF  g ^ ‰_  F  g  F G µ

1 ÏF  g y Œ ™• ¸\  ¦ Z  } s l  0 A # Œ BaFBr\   Ö ¸$ í ] j– Ð Eu

ü <

Na

\  ¦ ' ‘ ô  Ç BaFBr:Eu

, Na

+ þ AF  g ^ ‰\  ¦ ] j› ¸ “ ¦, ] j

›

¸  ) a + þ AF  g ^ ‰\  ¦ s 6   x # Œ % ò  © œó ø Í`  ¦ ] j Œ • % i  . Õ ªo “ ¦

% ò

 © œó ø Í_  F  g  F Gµ 1 ÏF  g y © œ• ¸ü < µ 1 ÏF  g Û ¼& 7 ˜à Ô! 3 , ‚  | ¾ Ó_ ” > r

$ í

, fading : £ ¤$ í x 9  % ò  © œ_  / B Nç ß –ì  r K 0 p x`  ¦ › ¸  % i  .

-291-

Õ

ªa Ë > 1. BaFBr:Eu

, Na

% ò  © œó ø Í_  ] j Œ •õ & ñ .

II. ÷ m Ç ] M ö

1. BaFBr:Eu

, Na

W _ ËV ê s“ ˜ m < gX c l

Õ

ªa Ë > 1“ É r BaFBr:Eu

, Na

% ò  © œó ø Í_  ] j Œ •õ & ñ `  ¦


 · p  כ s  . BaFBr:Eu

, Na

F  g  F Gµ 1 ÏF  g + þ AF  g ^ ‰  H BaF

ü < BaBr

·2H

O\  ¦ mole q  1:1– Ð ™ D ¥½ + Ë “ ¦, # Œl

\

  Ö ¸$ í ] j– Ð EuF

ü < NaF\  ¦, 8 ú ¤ B – Ð NH4Br`  ¦ ' ‘

#

Œ _ þ vd ” ™ D ¥½ + Ëô  Ç Ê ê à º™ èì  r0 Al \ " f ™ è   # Œ ] j› ¸ % i



. BaFBr:Eu

, Na

+ þ AF  g ^ ‰_  F  g  F Gµ 1 ÏF  g y © œ• ¸ þ j

@

/ ÷ &  H þ j& h ] j› ¸ › ¸| Ü ¼– Ð EuF

ü < NaF  H y Œ •y Œ • 0.5 mol% ü < 4 mol%, 8 ú ¤ B  NH

Br“ É r 5 mol%, Õ ªo “ ¦ ™ è  “ : r

•

¸  H 950

C s % 3  . þ j& h › ¸| Ü ¼– Ð ] j› ¸  ) a BaFBr:Eu

, Na

F  g  F Gµ 1 ÏF  g + þ AF  g ^ ‰\  ¦ ì  r W # Œ ì  r´ ú ˜– Ð ë ß –Ž  H Ê ê, { 9



ß ¼l  45 ∼ 75 µm“   { 9  ë ß – ‚  Z >  % i  . s  ì  r

´

ú ˜õ  ] X ‚ à Ì] j\  ¦ ™ D ¥½ + Ëô  Ç Ê ê 10 × 10 cm

_  & ñ  y Œ •+ þ A

Õ

ªa Ë > 2. % ò  © œó ø Í_  é ß –€  • ¸.

Õ

ªa Ë > 3. F  g  F Gµ 1 ÏF  g 8 £ ¤& ñ r Û ¼% 7 ›.

PET(polyethylen terephthalate) ³ ð€  \  €  • 600 µm ¿ ºa 

–

Ð • ¸Ÿ í “ ¦ Õ ª 0 A\  ˜ Р ñ} Œ •Ü ¼– Ð e  ¦ o \  9 E $ ™ € 9 2 £ §`  ¦ · ¡ ­ s

“ ¦ Ä »· ú š· ú š» ¡ ¤ l – Ð 400 kg/cm

· ú š§ 4 Ü ¼– Ð z  ´“ : r \ " f 1r  ç

ß – 1 l xî ß – · ú š» ¡ ¤  # Œ % ò  © œó ø Í`  ¦ ] j Œ • % i  . Õ ªa Ë > 2  H ] j Œ • ô

Ç % ò  © œó ø Í_  é ß –€  • ¸\  ¦
  · p .

2. • ¤ X N Ë

Õ

ªa Ë > 3“ É r + þ AF  g ^ ‰[ þ t_  F  g  F Gµ 1 ÏF  g : £ ¤$ í `  ¦ 8 £ ¤& ñ l  0 A ô

Ç > h| Ä Ì• ¸s  . 1 # Œl  F  g“ É r Nd-YAG Y Us $ (Spectron Laser Sys., SL 800, 3rd harmonics 355 nm, 5 mW)\  ¦, 2

#

Œl  F  g“ É r He-Ne Y Us $ (633 nm, 35 mW)\  ¦  6   x % i  .

Õ

ªa Ë > 3\ " f ˜ Ѝ  H  ü < ° ú  s  He-Ne Y Us $ \  ¦ œ í(  1\  _  K

 450 Hz– Ð   › ¸r v “ ¦, lock-in amp  H œ í(  1\  1 l x l  r

(  Ü ¼Ù ¼– Ð, lock-in amp\ " f  H He-Ne Y Us $ \  1 l x l ÷ &

#

Q { 9 # Q
  H µ 1 ÏF  g(F  g  F Gµ 1 ÏF  g)ë ß –`  ¦ 7 £ x; Ÿ ¤ô  Ç . ô  Ǽ #  Nd- YAG Y Us $   H 10 Hz_  œ í(  2\  1 l x l r (   . s  M : œ í(

Õ

ªa Ë > 4. Focal Spot Test Toolõ  8 £ ¤& ñ C u • ¸.

2 ü < Nd-YAG Y Us $ _  µ 1 ϔ  1 l x l 0 A © œs  " f– Ð 180

 ÷ &

•

¸2 Ÿ ¤ # Œ Nd-YAG Y Us $  y n Cõ  Nd-YAG Y Us $ \  _ K  + þ

AF  g ^ ‰\ " f
š ¸  H y n C(photoluminescence : PL)“ É r œ í(  2_  ± ú ˜> h\   94 R" f ì  rF  g l (SPEX, ARC, 22.5 cm)\  { 9

 ÷ &t  · ú §• ¸2 Ÿ ¤ % i  . ì  rF  g l \ " f ì  rF  g ) a F  g  F Gµ 1 Ï F 

g ’    ñ  H F  g„   7 £ x C  › ' a(Hamamatsu, R928) \ " f „  l

&

h  ’    ñ– Ð   ¨ 8 Š r †   Ê ê „  À Ó7 £ x; Ÿ ¤ l (Keithley, 427)\ " f 7

£

x; Ÿ ¤ % i Ü ¼ 9, lock-in amp_  Ø  ¦§ 4 ’    ñ  H ( Ž É Ó' \  $



© œ % i  .

X-‚  \  @ /ô  Ç ‚  | ¾ Ó_ ” > r$ í “ É r X-‚   µ 1 ÏÒ q t © œu (Varian, Xi- matron C series X-ray unit) ü < 6 MV X-‚   µ 1 ÏÒ q t6   x ‚  + þ A

5 Å q l (Siemens Co., MD67)\  ¦  6   x % i Ü ¼ 9, FS(field size) ü < SSD(source to surface distance)  H y Œ •y Œ • 10 × 10 cm

ü < 100 cm– Ð % i  .

% ò

 © œó ø Í_  / B Nç ß –ì  r K 0 p x“ É r Focal Spot Test Tool`  ¦   6

x # Œ ¨ î  % i  . / B Nç ß –ì  r K 0 p x“ É r Ó ü t ^ ‰_  þ j™ è ß ¼l

\

 ¦ ½ ¨Z > ½ + É Ã º e ”   H 0 p x§ 4 `  ¦ _ p ô  Ç . Focal Spot Test Tool(RMI Co.)“ É r Õ ªa Ë > 4(a)ü < ° ú  s  12> h_  " f– Ð   É r / B N ç

ß –Å Ò à º\  ¦ ”   bar — ¸€ ª œ Õ ªÒ  ¨ Ü ¼– Ð s À Ò# Q4 R e ” Ü ¼ 9, y

Œ • Õ ªÒ  ¨_  / B Nç ß –Å Ò à º  H 0.84 ∼ 5.66 lp/mm– Ð y Œ •y Œ • 16

%m ”  y Œ ™™ è  9, Z  } s   H 16 cm s  . / B Nç ß –ì  r K 0 p x_  8 £ ¤& ñ “ É r Õ

ªa Ë > 4(b)\ " f ˜ Ѝ  H  ü < ° ú  s  X-‚  " é ¶ \ " f % ò  © œó ø Í t  _   o \  ¦ 61 cm – Ð “ ¦, Focal Spot Test Tool_  € ª œF G õ

 6 £ §F G_  ~ ½ ӆ ¾ Ó`  ¦ X-‚   µ 1 ÏÒ q t © œu _  € ª œF G õ  6 £ §F G_  ~ ½ ӆ ¾ Ó õ

 { 9 u r &  % ò  © œ`  ¦ ½ ¨ô  Ç Ê ê r y Œ •& h Ü ¼– Ð bar — ¸€ ª œ`  ¦ ½ ¨

Õ

ªa Ë > 5. BaFBr:Eu

, Na

% ò  © œó ø Í_  F  g  F Gµ 1 ÏF  g Û

¼& 7 ˜à Ô! 3 õ  # Œl  Û ¼& 7 ˜à Ô! 3 .

ì

 r½ + É Ã º e ”   H Õ ªÒ  ¨`  ¦ ³ ð 1\  & h 6   x # Œ / B Nç ß –ì  r K 0 p x`  ¦

&

ñ ô  Ç .

Õ

ªo “ ¦ % ò  © œ“ É r % ò  © œó ø Í1 l q l (Bas 1000, Fuji )\  ¦  6   x

# Œ ó ø Í1 l q % i  . Bas 1000_   o™ è ß ¼l   H 200 µm, con- trast resolution“ É r 8 bits s % 3 “ ¦, Å Ò r ç ß –“ É r 5ì  r s % 3  .

III. ÷ m Ç] M ö+ s ÇÊ Ý õ m Í w Š²  o

1. W _ ËV ê s“ ˜ m8 ý ° Ë Ñ  Œ £ ;®  o° Ë Ñ ­ Ž z ð ² Žâ ì È

Õ

ªa Ë > 5  H BaFBr:Eu

, Na

+ þ AF  g ^ ‰– Ð ] j Œ •ô  Ç BaFBr:Eu

, Na

% ò  © œó ø Íõ  { 9 ‘ : r Fuji Photo film Co. \ " f > hµ 1 Ïô  Ç % ò  © œó ø Í(model ST-III)_  F  g  F Gµ 1 ÏF  g Û ¼

&

7 ˜à Ô! 3 õ  1  # Œl  F  g(Nd-YAG Y Us $ ,   © œ 355nm) x 9

 2  # Œl  F  g(He-Ne Y Us $ ,   © œ 633 nm)_  Û ¼& 7 ˜à Ô

!

3  ì  r Ÿ í\  ¦
  · p . Õ ªa Ë > 5\ " f ˜ Ѝ  H  ü < ° ú  s  ] j Œ • ô

Ç BaFBr:Eu

, Na

% ò  © œó ø Í_  µ 1 ÏF  g   © œ_  # 3 0 A  H 350

∼ 450 nms % 3 Ü ¼ 9, x s ß ¼   © œ“ É r 390 nm s % 3  . s  µ

1 ÏF  g   © œ# 3 0 A  H2  # Œl  F  g (   © œ633 nm)_  Û ¼& 7 ˜à Ô! 3 õ

¸ ú

˜ ì  r o ÷ &Ù ¼– Ð ] j Œ •ô  Ç % ò  © œó ø ͓ É r X-‚   % ò  © œ`  ¦ ó ø Í1 l q½ + É M : 2  # Œl  F  g_  % ò † ¾ Ó`  ¦ ~ 1 >  ] j ½ + É Ã º e ” Ü ¼Ù ¼– Ð î ß –& ñ  ) a X-‚   % ò  © œ`  ¦ % 3 `  ¦ à º e ”  . Õ ªo “ ¦ ST-III % ò  © œó ø Í_  F  g



F Gµ 1 ÏF  g Û ¼& 7 ˜à Ô! 3 _    © œ# 3 0 A  H 360 ∼ 450 nm  s % i  Ü

¼ 9, x s ß ¼   © œ“ É r €  • 405 nms % 3  . Õ ªo “ ¦ ‘ : r z  ´+ « >

\

" f ] j Œ •ô  Ç % ò  © œó ø Í_  F  g  F Gµ 1 ÏF  g y © œ• ¸  H ST-III % ò  © œ ó

ø Íõ   _  ° ú  € Œ ¤ .

Õ

ªa Ë > 6. BaFBr:Eu

, Na

% ò  © œó ø Í_  ‚  | ¾ Ó_ ” > r$ í .

Õ

ªa Ë > 7. BaFBr:Eu

, Na

% ò  © œó ø Í_  r ç ß –\    É r F 

g  F Gµ 1 ÏF  g y Œ ™û Z: £ ¤$ í .

2. W _ ËV ê s“ ˜ m8 ý  Ò ÅS ë s8 ý Ç X ØV R Ë

V ,

“ É r ‚  | ¾ Ó % ò % i \ " f F  g  F Gµ 1 ÏF  g y © œ• ¸_  ‚  + þ A$ í “ É r # Œ

Q t  x  ^ ‰[ þ t_  f  ¨ à º: £ ¤$ í _   Œ •“ É r s \  ¦ [ jx 9 y  y Œ ™ t

½ + É Ã º e ” >    H 1 l x r \   1 l x& h “   % ò  © œ% ƒo  r Û ¼% 7 ›`  ¦

0 p x >  ô  Ç . s  Qô  Ç + þ AF  g ^ ‰_  : £ ¤$ í “ É r # Q* ‹ô  Ç X-‚   % ò



© œ› ¸|  \ " f• ¸ ƒ  ] j
 î ß –& ñ  ) a n t _ O  % ò  © œ`  ¦ % 3 `  ¦ à º e ”

>  ô  Ç . ¢ ¸ô  Ç F  g  F Gµ 1 ÏF  g y © œ• ¸\  ¦ n t _ O  o½ + É Ã º e ” Ü ¼ Ù

¼– Ð ‚  + þ A& h “   ‚  | ¾ Ó_ ” > r$ í `  ¦ ”   + þ AF  g ^ ‰  H ‚  | ¾ Ó> – Е ¸



6   x½ + É Ã º e ”  .

Õ

ªa Ë > 6“ É r 0.5 mGy ∼ 5 Gy t _  ‚  | ¾ Ó # 3 0 A? /\ " f BaFBr:Eu

, Na

% ò  © œó ø Í_  ‚  | ¾ Ó_ ” > r$ í `  ¦
  · p  כ s



. q “ §\  ¦ 0 AK  ST-III % ò  © œó ø Í_  : £ ¤$ í • ¸ † < Êa 
 ? /% 3



.

Õ

ªa Ë > 6\ " f ˜ Ѝ  H  ü < ° ú  s  BaFBr:Eu

, Na

% ò  © œó ø Í

“ É

r €  • 0.5 mGy ∼ 5 Gy t _  ‚  | ¾ Ó # 3 0 A\ " f B Ä º a % ~

“ É

r ‚  + þ A$ í `  ¦
 ? /% 3 Ü ¼ 9, ST-III % ò  © œó ø Í\  q K  ’ < HÒ  o s

 \ O   H : £ ¤$ í `  ¦ t “ ¦ e ” 6 £ §`  ¦ · ú ˜ à º e ”  .

3. W _ ËV ê s“ ˜ m8 ý fading — ¤V R Ë

Õ

ªa Ë > 8. Focal Spot Test Tool_  X-‚   % ò  © œ. (a) BaFBr:Eu

, Na

% ò  © œó ø Í, (b) ST-III % ò  © œó ø Í.

Õ

ªa Ë > 9. · ú ˜À Òp ³ o u€ 9 ' õ  Õ ª % ò  © œ. (a) z  ´Ó ü t  ”  , (b) BaFBr:Eu

, Na

% ò  © œó ø Í.

]

j Œ •ô  Ç % ò  © œó ø Í_  fading : £ ¤$ í `  ¦ 8 £ ¤& ñ l  0 A # Œ % ò



© œó ø Í\  6MV X-‚   µ 1 ÏÒ q t6   x ‚  + þ A 5 Å q l (Siemens Co.

MD67)\  ¦  6   x # Œ 2 Gy/min_  ‚  | ¾ ÓÖ  ¦ – Ð 1 Gy › ¸

%

i  . Õ ªa Ë > 7“ É r z  ´“ : r \ " f BaFBr:Eu

, Na

% ò  © œó ø Í_  fading : £ ¤$ í `  ¦
  · p  כ s  . Õ ªa Ë > 7\ " f ˜ Ѝ  H  ü < ° ú  s  BaFBr:Eu

, Na

% ò  © œó ø Í_  fading : £ ¤$ í “ É r ST-III % ò  © œ ó

ø Í(Fuji Photofilm Co.)õ  Ä »  % i Ü ¼ 9, z  ´“ : r \ " f F  g   F

Gµ 1 ÏF  g y © œ• ¸  H €  • 120ì  r  â õ  % i `  ¦ M : œ íl u _  €  • 50

% s % 3  .

4. W _ ËV ê s“ ˜ m Œ Ÿ «‡ ˜ m Ä Z ØA 0  Ö « õ m Í W _ ËV ê s

Õ

ªa Ë > 8“ É r ] j Œ •ô  Ç % ò  © œó ø Í_  ì  r K 0 p x`  ¦ ¨ î  l  0 A # Œ Focal Spot Test Tool`  ¦ s 6   x # Œ › ' a„  · ú š 43 kV, ‚  | ¾ Ó 10 mAs – Ð O É Œ% ò ô  Ç X-‚   % ò  © œs  . % ò  © œó ø ͓ É r – Ð, [ j– Ð y Œ • y

Œ • 10 × 10 cm

s % 3 “ ¦, Bas 1000Ü ¼– Ð 8 £ ¤& ñ ô  Ç s  % ò  © œó ø Í _

 / B Nç ß –ì  r K 0 p x“ É r Õ ªÒ  ¨ 6 \  5 Å q   H 1.68 lp/mm s % 3 Ü ¼ 9, s

 ° ú כ“ É r ST-III % ò  © œó ø Í_  ì  r K 0 p x õ  ° ú  € Œ ¤ .

Õ

ªa Ë > 9  H ¿ ºa    É r > é ß –+ þ A · ú ˜À Òp ³ o u€ 9 ' ü <

BaFBr:Eu

, Na

% ò  © œó ø ÍÜ ¼– Ð % 3 “ É r % ò  © œs  . Õ ªo “ ¦ Õ ª a Ë

> 10“ É r · ú ˜À Òp ³ o u ¿ ºa \    É r  o™ è0 l x • ¸(pixel density)\  ¦

Õ

ªa Ë > 10. · ú ˜À Òp ³ o u ¿ ºa \    É r  o™ è0 l x • ¸.

IV. + s Ç Â ] Ø

950

C_  à º™ èì  r0 Al \ " f “ ¦ © œì ø Í6 £ x Ü ¼– Ð BaFBr:Eu

, Na

F  g  F Gµ 1 ÏF  g + þ AF  g ^ ‰ ì  r´ ú ˜`  ¦ ] j› ¸ “ ¦, s  + þ AF  g ^ ‰\  ¦ s

6   x # Œ BaFBr:Eu

, Na

% ò  © œó ø Í`  ¦ ] j Œ • % i  .

]

j Œ •ô  Ç BaFBr:Eu

, Na

% ò  © œó ø Í_  F  g  F Gµ 1 ÏF  g   © œ

#

3 0 A  H 360 ∼ 430 nms % 3 “ ¦, x s ß ¼   © œ“ É r €  • 390 nms

%

3  . % ò  © œó ø Í_  ‚  | ¾ Ó_ ” > r$ í “ É r 0.5 mGy ∼ 5 Gy ‚  | ¾ Ó% ò

%

i \ " f ‚  + þ A$ í `  ¦
 ? /% 3 “ ¦, fading : £ ¤$ í “ É r ~ ½ Ó ‚   › ¸



 Ê ê 120ì  r 1 l xî ß –\  50 % y Œ ™û Z % i  . · ú ˜À Òp ³ o u ¿ ºa 

\

   É r  o™ è0 l x • ¸  H ‚  + þ A$ í `  ¦
 ? /% 3  . Õ ªo “ ¦ Fo- cal Spot Test Tool`  ¦  6   x # Œ ¨ î ô  Ç % ò  © œó ø Í_  / B Nç ß –ì  r K

0 p x“ É r 1.68 lp/mm s % 3  .   " f ‘ : r z  ´+ « >\ " f ] j Œ •ô  Ç BaFBr:Eu

, Na

% ò  © œó ø Í_  F  g  F Gµ 1 ÏF  g : £ ¤$ í “ É r ST-III

% ò

 © œó ø Í_  : £ ¤$ í \  q K  ’ < HÒ  os  \ O % 3  .

P c

p 8 ý ò k >

‘

: r ƒ  ½ ¨  H 2003¸   ô  Dz D G õ † < ÆF é ß –\ " f t " é ¶ô  Ç ~ ½ Ó ‚   î ß –

„

’  l Õ ü tƒ  ½ ¨G ' p' _  t " é ¶`  ¦ ~ à Î  à º' Ÿ ô  Ç ƒ  ½ ¨  õ _  { 9  Â

Ò{ 9 m  .

Y c

p w Š à U Ø ”  ô

[1] M. Sonoda, M. Takano, J. Miyahara and H. Kato, Radiology, 148, 833 (1983).

[2] N. Fuji and S. Kozaki, Advances in X-ray Analysis, 36, 505 (1993).

[3] M. Thoms and H. von Seggern, J. Appl. Phys. 81,

rao, J. of Non-Crystalline Solids, 209, 200 (1997).

[6] D. A. Turnbull, S. Q. Gu and S. G. Bishop, J. Appl.

Phys. 80, 2436 (1996).

[7] M. J. Knitel, P. Dorenbos, C. M. Combes, J. An- driessen and C. W. E van Eijk, J. of Lumin. 69, 325 (1996).

[8] R. J Klee, J. Phys. 28, 2529 (1995).

[9] H. Nanto, M. Ikeda, M. Kadota, J. Nishishita, S.

Nasu and Y. Douguchi, Nucl. Instr. & Meth. B116, 262 (1996).

[10] A. Scacco, M. Graziani and U. M. Grassano, J. of Lumin. 82, 49 (1999).

[11] Tran Kim Anh, Le Quoc Minh, Wieslaw Strek and Charles Barthou, J. of Lumin. 72-74, 745 (1997).

[12] G. Vale, J. of Lumin. 76-77, 495 (1998).

[13] A. Mndez, F. Ramos, R. Guerrero, E. Camarillo and U. Caldino Garcia, J. of Lumin. 79, 269 (1998).

[14] S. Schweizer, P. Willems, R. J. R. Leblans, L. Struye and J. M. Spaeth, J. Appl. Phys. 79, 4157 (1996).

[15] Shen-Kang Ruan, Ming-Wen Wang, Juan Du and Mian-Zeng Su, J. of Alloys and Compounds, 249, 234 (1997).

[16] WeiZhao, Yanming Mi, Mianzeng Su, Zengfu Song and Zongju Xia, J. Electrochem. Soc. 143, 2346 (1996).

[17] Wei Chen and Mainzeng Su, J. of Physics and Chem- istry of Solids, 60, 371 (1999).

[18] H. Song, J. Zhang, S. Lu, L. Sun, S. Huang and J.

Yu, Solid State Communication, 99, 759 (1996).

[19] Wei Chen and Mainzeng Su, Appl. Phys. Lett. 70,

301 (1997).

Photostimulated Luminescence in BaFBr:Eu ²⁺ , Na ⁺ Imaging Plates

Chan-Jung Kim, Sung-Hwan Kim, Byung-Hwa Lee, Wan Kim and Hee-Dong Kang Department of Physics, Kyungpook National University, Taegu 702-701

Do-Sung Kim

Department of Physics Education, Taegu University, Kyungsan 713-174

Young-Kook Kim

Department of Physics, Kyungnam University, Masan 631-701

Hyo-Jin Seo and Sih-Hong Doh

Department of Physics, Pukyong National University, Pusan 608-737 (Received 8 March 2002)

Imaging plates (IP) were fabricated by using BaFBr:Eu

, Na

phosphor powders which had been prepared by using a solid phase reaction at 950

C in a hydrogen atmosphere. The photo- stimulated luminescence (PSL) emission from the imaging plates occurred in the range of 360 ∼ 430 nm with a peak at 390 nm. The dose response of the imaging plate was linear within 0.5 mGy ∼ 5 Gy. The PSL intensity of the imaging plate faded to approximately 50 % after 120min at room temperature. The pixel density versus thickness of an aluminium step filter showed good linearity. The spatial resolution of the imaging plate evaluated using a Focal Spot Test Tool was about 1.68lp/mm.

PACS numbers: 78

Keywords: Photostimulated luminescence, Imaging plate, Phosphor, Radiography, Spatial resolution

∗

E-mail: [email protected]
