• 검색 결과가 없습니다.

Magneto-caloric Effect in the La 0.7 Ca 0.3 Mn 1−x Ge x O 3 Compound

N/A
N/A
Protected

Academic year: 2021

Share "Magneto-caloric Effect in the La 0.7 Ca 0.3 Mn 1−x Ge x O 3 Compound"

Copied!
5
0
0

로드 중.... (전체 텍스트 보기)

전체 글

(1)

Magneto-caloric Effect in the La 0.7 Ca 0.3 Mn 1−x Ge x O 3 Compound

Jong-Soon Hwang · Mun-Chul Nam · Kyeong-Sup Kim · Seong-Cho Yu

Department of Physics, Chungbuk National University, Cheongju 361-763, Korea (Received 26 March 2014 : revised 18 April 2014 : accepted 18 April 2014)

The magneto-caloric effect and the magnetization behavior have been analyzed in the perovskite La

0.7

Ca

0.3

Mn

1−x

Ge

x

O

3

(x = 0.00, 0.01, 0.02, 0.03, 0.04, 0.05, 0.06, 0.07, wt.%) compound. Sam- ples were fabricated by using the conventional solid-state reaction method. X-ray diffraction mea- surements revealed that all the samples had a single phase with a perovskite structure. Detailed investigations of the changes in the magnetic entropy behavior of the samples with variations in T

C

are discussed. Magnetic entropy changes, ∆S

M

, of about 4.73 - 1.22 J/kg·K were obtained in the temperature range of 265 K - 160 K for the La

0.7

Ca

0.3

Mn

1−x

Ge

x

O

3

compound. The values of ∆S

M

decreased with decreasing Ge content. The variation of the magnetic entropy change is believed to be due to changes in the microstructure, which changes the magnetic part of the entropy of a solid at temperatures around the magnetic ordering temperature.

PACS numbers: 75.30.sg

Keywords: Magneto-caloric effect, Magnetic entropy, Magnetization behavior

La 0.7 Ca 0.3 Mn 1−x Ge x O 3 ¶  ¥ Œ £ ?8 ý  M ° ‚ ÇS ë s„ ÇÊ Ý Ž ì ŏ Œ

% ·

n ø ¶ B) Ö < ·  ‘ ž' Ö <Œ ‰ x · ™ »# Ü ) כ · ­ ¤) ç ƒ Ô

Ø

æ· ¡ ¤ @ /† < Ɠ § Ó ü t o † < Æõ , ' õ AÅ Ò 361-763

(2014¸   3 Z 4 18{ 9  ~ à Î6 £ §, 2014¸   4 Z 4 18{ 9  à º& ñ ‘ : r ~ à Î6 £ §, 2014¸   4 Z 4 18{ 9  > F  S X ‰& ñ )

`

…– ÐÚ ÔÛ ¼ s à Ô ½ ¨› ¸\  ¦ t m “ ¦ e ”   H ê ø Í ³ o u } © œç ß –í ß – oÓ ü t La

0.7

Ca

0.3

Mn

1−x

Ge

x

O

3

(x = 0.00, 0.01, 0.02, 0.03, 0.04, 0.05, 0.06, 0.07, wt.%) _   l \ P | ¾ Ó´ òõ \  @ /ô  Ç ƒ  ½ ¨\  ¦ à º' Ÿ  % i  . Mn\  Ge `  ¦ u  ¨ 8 Š † < Ê\    É r Ç ©o “ : r • ¸_     oü <  l \ P | ¾ Ó´ òõ _     o\  ¦ › ' a8 £ ¤ % i  . r « є  1 l x+ þ A  § 4 >  (VSM) \  ¦ s 6   x # Œ  l & h “   : £ ¤$ í `  ¦ 8 £ ¤& ñ % i Ü ¼ 9, Ç ©o “ : r • ¸   H % ƒ\ " f  l  © œ_     o\    É r r

«

Ñ_   l — ¸F ' pà Ô_     o\  ¦ 8 £ ¤& ñ % i  . “ ¦^ ‰ © œI  ì ø Í6 £ xZ O  (solid state reaction)`  ¦ s 6   x # Œ    & ñ

^

‰ La

0.7

Ca

0.3

Mn

1−x

Ge

x

O

3

`  ¦ ½ + Ë$ í % i Ü ¼ 9 ë ß –[ þ t # Q”   r « Ñ_  ½ ¨› ¸  H ` …– ÐÚ ÔÛ ¼ s à Ô ½ ¨› ¸_  é ß –{ 9

 ©

œ`  ¦   ? /% 3  . r « Ñ_  Ç ©o “ : r • ¸  H 265 K (x = 0) \ " f 160 K (x = 0.07)_  # 3 0 A\  ¦ t “ ¦ e ” Ü ¼ 9, Ge_  u  ¨ 8 Š | ¾ Ós  7 £ x † < Ê\     y Œ ™™ è % i  .  l  ' pà Ԗ Ðx , ∆S_  # 3 0 A  H 4.73 J/kg·K

−1

\ " f 1.22 J/kg·K

−1

s % 3 Ü ¼ 9 Ge_  u  ¨ 8 Š | ¾ Ós  7 £ x † < Ê\     y Œ ™™ è   H  ⠆ ¾ Ó`  ¦   ? /% 3  . s [ þ t   õ   H Ge _

›

¸$ í s  7 £ x † < Ê\     y © œô  Ç “ § ¨ 8 Š  © œ  ñ Œ •6   x (exchange interaction)`  ¦   ? /  H Mn-Mn   ½ + Ës  y Œ ™™ è

“

¦ €  •ô  Ç “ § ¨ 8 Š  © œ  ñ Œ •6   x`  ¦   ? /  H Ge-Mn   ½ + Ës  7 £ x † < Ê\  l “     H  כ Ü ¼– Ð # Œ ”   .

PACS numbers: 75.30.sg

Keywords:  l \ P | ¾ Ó´ òõ ,  l Í ‰ t1 l x, } © œç ß –í ß – oÓ ü t

E-mail: [email protected] 497

This is an Open Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License

(http://creativecommons.org/licenses/by-nc/3.0) which permits unrestricted non-commercial use, distribution, and reproduction in any

medium, provided the original work is properly cited.

(2)

I. " e  ] Ø



$ í F « Ñ\   l  © œ`  ¦ K ŠҀ   \ P ÷ &“ ¦  l  © œ`  ¦ ] j



 >  ÷ &€   Í ‰ ty Œ •÷ &  H $ í | 9 s  e ”   H X < s  כ `  ¦  l \ P | ¾ Ó

´

òõ  (magnetocaloric effect: MCE)  ô  Ç . ü @Â Ò  l  © œ s

 7 £ x \  ¦ ½ + É M :  $ í ^ ‰? /_   l — ¸F ' pà Ô[ þ t“ É r  l  © œ_

~

½ ӆ ¾ ÓÜ ¼– Ð & ñ \ P `  ¦ >  ÷ &# Q  ' pà Ԗ Ðx   H y Œ ™™ è >   ) a  .

é

ß –\ P õ & ñ \ " f 8 ú x ' pà Ԗ Ðx \  ¦    or v t  · ú §Ü ¼ 9€    $ í

^

‰_  “ : r • ¸ `  ¦    ô  Ç . é ß –\ P õ & ñ s      1 p x“ : r õ & ñ s

€   “ : r • ¸  H    o t  · ú §“ ¦  $ í ^ ‰_   ' pà Ԗ Ðx ë ß –    o

 Ò q tl >   ) a  .  l \ P | ¾ Ó´ òõ   H s   ' pà Ԗ Ðx     o\  ¦ : Ÿ x

# Œ ç ß –] X & h “   ~ ½ ÓZ O Ü ¼– Ð 8 £ ¤& ñ | ¨ c à º e ”  . é ß –\ P  © œI \ " f ü

@ Ò l  © œs  K ”    © œI \ " f ü @ Ò l  © œ`  ¦ ] j  >

÷

&€    ' pà Ԗ Ðx   H    o \ O t ë ß –  $ í ^ ‰_  “ : r • ¸ ? / 9

>

  ) a  . s  כ `  ¦ é ß –\ P “ : r • ¸   o    H X < s % ƒ! 3  é ß –\ P “ : r

•

¸   o\  ¦ 8 £ ¤& ñ   H  כ s   l \ P | ¾ Ó´ òõ \  ¦ f ” ] X & h Ü ¼– Ð 8 £ ¤

&

ñ   H ~ ½ ÓZ O s  . s  é ß –\ P “ : r • ¸   o  H f ” ] X & h “   8 £ ¤& ñ ~ ½ ÓZ O  s

     ç ß –] X ~ ½ ÓZ O Ü ¼– Е ¸ 8 £ ¤& ñ ½ + É Ã º e ”   H X < ç ß –] X & h “   ~ ½ Ó Z O

Ü ¼– Ѝ  H  ' pà Ԗ Ðx ü < ü @ Ò l  © œ\    É r q \ P _     o\  ¦ 8

£ ¤& ñ # Œ > í ß –d ” `  ¦ s 6   x €   ç ß –] X & h “   ~ ½ ÓZ O Ü ¼– Ð é ß –\ P “ : r

•

¸   o\  ¦ 8 £ ¤& ñ ½ + É Ã º e ”  . s  Qô  Ç  $ í ^ ‰_   ' pà Ԗ Ðx 



oü < é ß –\ P “ : r • ¸   o  H Ç ©o “ : r • ¸ Â Ò   H“   y © œ $ í \ " f  © œ

$ í

Ü ¼– Ð      H “ : r • ¸% ò % i \ " f  © œ  H ° ú כ`  ¦ ° ú >   ) a  .  © œ

“

: r  l Í ‰ ty Œ •™ èF \  @ /K " f  H 1976¸   Brown\  _ K " f ˜ Ð

“

¦÷ &% 3   H X < [1] Õ ª  H [  t o ³ o u (Gd)`  ¦  l Í ‰ tB – Ð  6   x

# Œ  © œ“ : r \ " f• ¸  l Í ‰ t1 l x s  0 p x † < Ê`  ¦ ˜ Ð# ŒÅ Ò% 3  . Õ ª s

Ê ê í  H à º Gd ÷  r ë ß –  m   Gd ½ + ËF K \  @ /ô  Ç ´ ú §“ É r ƒ  ½ ¨

s

À Ò# Qt “ ¦ e ”  .  © œ @ /³ ð& h “   ½ + ËF K“ É r Gd-Ge-Si ½ + ËF K Ü

¼– Ð Gd˜ Ð   8  H  l \ P | ¾ Ó´ òõ \  ¦ ˜ Ðs   H Ó ü t| 9 – Ð · ú ˜ 9 4

R e ”   [2,3]. Õ ª ü @\ • ¸ Gd-Dy-Co ½ + ËF K [4], Gd-Mn ½ + Ë F K [5], Gd-Pd ½ + ËF K [6] 1 p x s  e ”  . W 1W = ê ø Í× ¼ € Œ ™Û ¼_ …Ø Ô{ Œ ™

@

/† < Æ_  O. Tegus\  _ K  2002¸  \  µ 1 ϳ ð  ) a MnFe(P,As)

½

+ ËF K [7] ¢ ¸ô  Ç B Ä º  H  l \ P | ¾ Ó´ òõ \  ¦ ˜ Ðs   H Ó ü t| 9 – Ð

· ú

˜ 94 R e ”  . ô  Ǽ # , ê ø Í ³ o u } © œç ß –í ß – oÓ ü t ½ + ËF K“ É r  l  © œ`  ¦

 €   Ó ü t| 9 _  $ † ½ Ós       H œ í @ / l $ † ½ Ó (Colossal magnetoresistance, CMR) ‰ & ³ © œ\  @ /K  ´ ú §“ É r ƒ  ½ ¨ s À Ò

#

Q& ’   H X < þ j   H  l \ P | ¾ Ó´ òõ \  › ' a d ” s  & t €  " f  l \ P

|

¾ Ó´ òõ \  ¦   ? /l  0 Aô  Ç › ¸| \  & h ½ + Ëô  Ç : £ ¤$ í `  ¦ ° ú “ ¦ e ”

~

  ‘ : r F « Ñ[ þ t \  @ /K   l \ P | ¾ Ó´ òõ \  › ' a ô  Ç ƒ  ½ ¨\  ¦ r  Œ •

>  ÷ &% 3   [8–11]. s  F « Ñ_  ½ ¨› ¸  H ` …– ÐÛ ¼ s à Ô ½ ¨

›

¸\  ¦ ° ú “ ¦ e ” Ü ¼ 9   É r F « Ñ\  q K  ± ú “ É r  l \ P | ¾ Ó´ òõ

\

 ¦ ˜ Ðs   ] j› ¸ l  / 'î  r í ß – oÓ ü t s    H  כ õ    s  B  Ä

º $ § 4     H  © œ& h `  ¦ ° ú “ ¦ e ” # Q · ú ¡Ü ¼– Ð D h– Ðî  r  l Í ‰ t y

Œ

•™ èF – Ð ´ ú §“ É r 6 £ x6   x 0 p x$ í `  ¦ t u  ´ à º e ” `  ¦  כ Ü ¼– Ð ó ø Íé ß –

 )

a  . ‘ : r ƒ  ½ ¨\ " f  H s  Qô  Ç ` …– ÐÛ ¼ s à Ô ½ ¨› ¸\  ¦ ° ú “ ¦

Fig. 1. (Color online) X-ray diffraction patterns for the La 0.7 Ba 0.3 Mn 1−x Ge x O 3 (x = 0.0, 0.01, 0.02, 0.03, 0.04, 0.05, 0.06, 0.07) compound.

e ”

  H ê ø Í ³ o u } © œç ß –í ß – oÓ ü t“   La 0.7 Ca 0.3 Mn 1−x Ge x O 3 ½ + ËF K

\

" f Mn`  ¦ Ge – Ð u  ¨ 8 Š ½ + É M : u  ¨ 8 Š | ¾ Ó\    É r  l & h  : £ ¤$ í õ

  l \ P | ¾ Ó´ òõ \  ¦ 8 £ ¤& ñ % i  .

II. ÷ m Ç] M ö U ê s0 n É

‘

: r ƒ  ½ ¨\ " f  6   x ) a ½ + ËF K“ É r La 2 O 3 , CaCO 3 , MnCO 3 , GeO ì  r ´ ú ˜`  ¦ g A| ¾ Ó # Œ ™ D ¥ ½ + Ë # Œ ¸ ú ˜ [ O # QŠғ ¦ 900 C \ " f 12 r ç ß – \ P ô  Ç . s õ & ñ `  ¦ 2-3    ì ø Í4 Ÿ ¤ “ ¦ ì  r ´ ú ˜`  ¦ 1 l x

„

 — ¸€ ª œÜ ¼– Ð · ú š» ¡ ¤ # Œ ë ß –[ þ t “ ¦ s 1 l x„  — ¸€ ª œ_  Ò  re  ¦`  ¦ 1300

◦ C \ " f 24r ç ß – \ P  “ ¦ Y  J “ ¦À Ò ° ú ˜ " f  r  1 l x„  — ¸€ ª œ _

 Ò  re  ¦`  ¦ ë ß –[ þ t # Q \ P ô  Ç . s  & ñ • ¸ 2-3    ì ø Í4 Ÿ ¤ ô  Ç . Ò  r e

 ¦ _  ½ ¨› ¸\  ¦ ì  r$ 3  l  0 A # Œ X-ray  r] X  z  ´+ « >`  ¦ % i



.  l & h  : £ ¤$ í “ É r r « є  1 l x  § 4 >  (VSM) `  ¦ s 6   x # Œ



l s § 4  / B G‚  õ   l  — ¸F ' pà Ô_  “ : r • ¸ _  ” > r$ í `  ¦ 8 £ ¤& ñ

%

i  . ¢ ¸ô  Ç,  l   ' pà Ԗ Ðx     o\  ¦ 8 £ ¤& ñ l  0 A # Œ  l

\ P

| ¾ Ó´ òõ _  ç ß –] X & h “   8 £ ¤& ñ ~ ½ ÓZ O “   y Œ • ½ + ËF K[ þ t _  Ç ©o “ : r • ¸



 H % ƒ\ " f ü @ Ò l  © œ_     o\    É r  l — ¸F ' pà Ô_     o

\

 ¦ 8 £ ¤& ñ % i  .

III. ÷ m Ç] M ö + s ÇÊ Ý

Figure 1“ É r La 0.7 Ca 0.3 Mn 1−x Ge x O 3 (x = 0.00, 0.01, 0.02, 0.03, 0.04, 0.05, 0.06, 0.07) r « Ñ_  XRD z  ´+ « >`  ¦

 · p   õ s  . r « Ñ_  ½ ¨› ¸  H orthorhombic ½ ¨› ¸\  ¦ t  m

“ ¦ e ” 6 £ §`  ¦ · ú ˜ à º e ” % 3 Ü ¼ 9 Ge_  u  ¨ 8 Š | ¾ Ó\    É r r « Ñ _

 ½ ¨› ¸  H    o  _  \ O % 3  . — ¸Ž  H r « Ñ\ " f u  ¨ 8 Š | ¾ Ó`  ¦

(3)

Fig. 2. (Color online) Temperature dependence of magnetization for measure at 100 Oe on the La 0.7 Ba 0.3 Mn 1−x Ge x O 3 (x = 0.0, 0.01, 0.02, 0.03, 0.04, 0.05, 0.06, 0.07) compound.



  or & • ¸ ` …– ÐÚ ÔÛ ¼ s à Ô ½ ¨› ¸_  é ß –{ 9   © œ`  ¦ ˜ Ð# ŒÅ ғ ¦ e ”

 . Fig. 2  H r « Ñ_    o° ú כ_  “ : r • ¸_ ” > r$ í `  ¦ 8 £ ¤& ñ ô  Ç    õ

s  . Õ ªa Ë >\ " f ˜ Ð1 p w s  r « Ñ_  Ç ©o “ : r • ¸  H 265 K (x

= 0) \ " f 160 K (x = 0.07) _  # 3 0 A\  ¦ t “ ¦ e ” Ü ¼ 9, Ge _  u  ¨ 8 Š | ¾ Ós  7 £ x † < Ê\      _  ‚  + þ A& h Ü ¼– Ð y Œ ™™ è† < Ê

`

 ¦ · ú ˜ à º e ” % 3  . Fig. 3“ É r La 0.7 Ca 0.3 Mn 1−x Ge x O 3 ½ + ËF K _

   o° ú כõ  ü @ Ò l  © œ_  › ' a >  Õ ªA á Ԗ Ð" f 135 K \ " f 190 K % ò % i \ " f 8 £ ¤& ñ ô  Ç   õ s  . y Œ • Õ ªA á Ô_  “ : r • ¸ ç ß –

 

“ É r Ç ©o “ : r • ¸ Â Ò   H \ " f  H 3 K, Õ ª ü @_  % ò % i \ " f  H 5 K



  8 £ ¤& ñ % i  .



l   ' pà Ԗ Ðx     oü < “ : r • ¸    o  H { 9 ì ø Í& h Ü ¼– Ð “ : r • ¸

\

 @ /K    o° ú כs  ß ¼>    ½ + É M :  H ° ú כ`  ¦ ° ú   H  כ Ü ¼– Ð · ú ˜



94 R e ”  . é ß –\ P “ : r • ¸   oü <  l  ' pà Ԗ Ðx     o  H “ : r • ¸ (T),  l  © œ_  [ jl  (H),  l  o (M)_  › ' a > – Ð   è ­ q Ã

º e ”  .

∆S M = Z H

max

o

 ∂S

∂H



T

dH (1)

Maxwellïs _  \ P % i † < Æ › ' a > \  ¦ s 6   x €

 ∂S

∂H



T

=  ∂M

∂T



H

(2)

–

Ð   è ­ q à º e ”   H X < s \  ¦ s 6   x €

∆S M = Z H

max

o

 ∂M

∂T



H

dH (3)

–

Ð   è ­ q à º e ”  .  À » d ”  (3)\ " f ^  ¦ à º e ” 1 p w s   ' pà Ԗ Ðx



  oü < “ : r • ¸    o  H “ : r • ¸\  @ /K   l — ¸F ' pà Ô ß ¼>  

½

+ É M :  H ° ú כ`  ¦ ° ú   H    H  כ `  ¦ · ú ˜ à º e ”  .  l — ¸F ' pà Ô

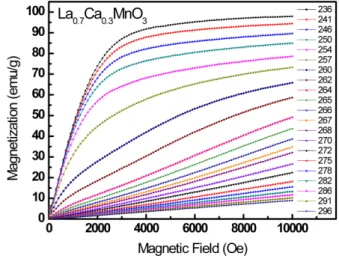

Fig. 3. (Color online) Isothermal magnetization curves in the vicinity of Curie temperature for the La 0.7 Ba 0.3 Mn 1−x Ge x O 3 (x = 0) compound.

Fig. 4. (Color online) Isothermal magnetization curves in the vicinity of Curie temperature for the La 0.7 Ba 0.3 Mn 1−x Ge x O 3 (x = 0.07) compound.

 © œ ß ¼>     o½ + É M :  H  $ í ^ ‰_   © œI  y © œ $ í \ " f  © œ



$ í Ü ¼– Ð   ½ + É M :ü < ° ú  “ É r  © œs    ½ + É M :s  9 ¢ ¸ô  Ç K Å Ò



 H  l  © œ_  ß ¼l ü < q Y V† < Ê`  ¦ · ú ˜ à º e ”  .   " f  l  Í ‰

t1 l x l \   6   x| ¨ c  $ í ^ ‰  H  H  l — ¸F ' pà Ô\  ¦ ° ú “ ¦ e ” # Q



  9 Ç ©o “ : r • ¸  6   x “ ¦    H “ : r • ¸ % ò % i , 7 £ ¤  © œ

“

: r  H % ƒ“   F « Ñ  © œ s  © œ& h s   ½ + É Ã º e ”  . Fig. 3õ  4  H r « Ñ_  “    l  © œ\  @ /ô  Ç La 0.7 Ca 0.3 Mn 1−x Ge x O 3 (x = 0, 0.07) r « Ñ_    o° ú כ_     o, 7 £ ¤ M-H/ B G‚  `  ¦



· p Õ ªa Ë >“  X <   o° ú כõ  ü @ Ò l  © œ_  › ' a >  Õ ªA á Ԗ Ð" f x

= 0“   r « э  H 236 K \ " f 272 K _  “ : r • ¸½ ¨ç ß –\ " f Õ ªo

“

¦ x = 0.07“   r « э  H 135 K \ " f 190 K % ò % i \ " f 8 £ ¤& ñ ô

 Ç   õ s  . y Œ • Õ ªA á Ô_  “ : r • ¸ ç ß –  “ É r 3 K \ " f 5 K_  ç

ß –  Ü ¼– Ð 8 £ ¤& ñ % i  .

(4)

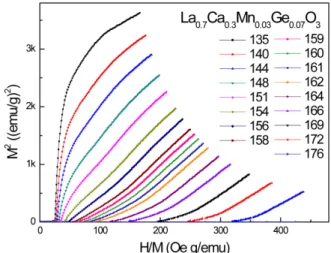

Fig. 5. (Color online) The H/M versus M 2 plots for the isotherms of the La 0.7 Ba 0.3 Mn 1−x Ge x O 3 (x = 0.07) com- pound.

Figure 5 ü < 6“ É r H/M vs. M 2 _  › ' a > \  ¦   ? /% 3  . Õ ª a Ë

>\ " f ˜ Ѐ   · ú ˜ à º e ” 1 p w s  x = 0“   r « Ñ\ " f  H 6 £ § _  l  Ö

 ¦ l \  ¦ t  9 x = 0.07“   r « Ñ\ " f  H € ª œ_  l Ö  ¦ l ë ß –`  ¦

f ” `  ¦ ˜ Ðs “ ¦ e ”  . s [ þ t _   ⠆ ¾ ӓ É r 6 £ § _  l Ö  ¦ l “    â Ä º



 H 1   © œ  s  (first-order transition) \  5 Å q   H r « Ñe ”

`

 ¦   ? / 9 € ª œ_  l Ö  ¦ l   H 2   © œ  s \  ¦ t   H r « Ñ\  5

Å

q † < Ê`  ¦ _ p ô  Ç  [11]. ô  Ǽ # , d ”  (3)`  ¦ s 6   x # Œ ü @Â Ò   l

 © œs  0\ " f 10 kOe– Ð K | 9  M :_   l  ' pà Ԗ Ðx     o

\

 ¦ > í ß – % i   H X < s   l  ' pà Ԗ Ðx     oü < “ : r • ¸ü <_  › ' a

>

 Fig. 7_  Õ ªA á Ôs  .  l  ' pà Ԗ Ðx     o\  ¦ > í ß –  l

 0 A # Œ d ”  (3)`  ¦  6 £ § õ  ° ú  s    ¨ 8 Š # Œ > í ß –`  ¦ % i



.

∆S M = X

i

M i+1 − M i

T i+1 − T i

∆h (4)

Figure 7“ É r M-H/ B G‚  `  ¦ d ”  (4)\  ¦ s 6   x # Œ & h ì  r`  ¦

#

Œ ½ ¨ô  Ç r « Ñ_   l  ' pà Ԗ Ðx  : £ ¤$ í `  ¦    · p Õ ªa Ë >s  .

Õ

ªa Ë >\ " f ˜ Ð1 p w s  „  ^ ‰ r « Ñ> \ " f  l  ' pà Ԗ Ðx , ∆S _

#

3 0 A  H 4.73 J/kg·K −1 (x = 0) \ " f 1.22 J/kg·K −1 (x = 0.07) s % 3 Ü ¼ 9 Ge_  u  ¨ 8 Š | ¾ Ós  7 £ x † < Ê\     y Œ ™™ è   H

 â

† ¾ Ó`  ¦   ? /% 3  . s  Qô  Ç   õ   H Ge _  † < Ê| ¾ Ós  7 £ x

†

< Ê\    É r  ƒ  Û ¼ Qî  r   õ – Ð # Œ ”   . ` …– ÐÚ ÔÛ ¼ s  à

Ô ½ ¨› ¸_  Ó ü t| 9 \ " f  H  l  ' pà Ԗ Ðx     o  H Š © œ“ § ¨ 8 Š  Œ • 6



x — ¸4 S q (double-exchange model)– Ð   ? /# Q | 9  à º e ”   [12]. Š © œ“ § ¨ 8 Š  Œ •6   x s ê ø Í ½ ¨› ¸ ? /\ " f Mn 3+ ü < Mn 4+  s _



© œ  ñ Œ •6   x`  ¦   ? /  H X < ' ‘ Ó ü t s  [ þ t # Q>  ÷ &€   ' ‘ Ó ü t _

 € ª œ\     Mn 4+ /Mn 3+ _  q Ö  ¦ s     o >  ÷ &# Q Š © œ

“

§ ¨ 8 Š  Œ •6   x s     >   ) a  . ‘ : r z  ´+ « >\ " f  H Ge _  u  ¨ 8 Š | ¾ Ós  7

£

x † < Ê\     Š © œ“ § ¨ 8 Š  Œ •6   x s  ß ¼>     o # Œ  l  ' pà Ԗ Ð x

    o\  ¦  Œ •>  ë ß –× ¼  H  כ Ü ¼– Ð ˜ Ð# Œ”    [13]. 7 £ ¤, s [ þ t

Fig. 6. (Color online) The H/M versus M 2 plots for the isotherms of the La 0.7 Ba 0.3 Mn 1−x Ge x O 3 (x = 0.07) com- pound.

Fig. 7. (Color online) Temperature dependence of the magnetic entropy change at 100 Oe on the La 0.7 Ba 0.3 Mn 1−x Ge x O 3 (x = 0.0, 0.01, 0.02, 0.03, 0.04, 0.05, 0.06, 0.07) compound.



õ   H Ge _  › ¸$ í s  7 £ x † < Ê\     y © œô  Ç “ § ¨ 8 Š  © œ  ñ Œ •6   x (exchange interaction)`  ¦   ? /  H Mn-Mn   ½ + Ës  y Œ ™™ è

“ ¦ €  •ô  Ç “ § ¨ 8 Š  © œ  ñ Œ •6   x`  ¦   ? /  H Ge-Mn   ½ + Ës  7 £ x

† < Ê\  l “     H  כ Ü ¼– Ð # Œ ”   .  l  ' pà Ԗ Ðx     o

\

 ¦   ? /  H ¢ ¸   É r — ¸4 S q“ É r Û ¼— 2 ;-C • ¸   ½ + Ë\  _ ô  Ç 



os   [14]. Û ¼— 2 ;-C • ¸   ½ + Ës  y © œK t €    l   © œ   o

{ 9

# Q l  # Q§ >  .   " f Ç ©o “ : r • ¸ 7 £ x  >   ) a  . ‘ : r



õ \ " f  H Ç ©o “ : r • ¸  H Ge _  † < Ê| ¾ Ós  7 £ x † < Ê\     y Œ ™

™

è   H  כ `  ¦ ^  ¦ à º e ” % 3  . s  s Ä »  – Ð Û ¼— 2 ;-C • ¸

½

+ Ës  €  •K t l  M :ë  H s  . s \     Fig. 2\ " f ^  ¦ à º e ”  1

p

w s  r « Ñ_  Ç ©o “ : r • ¸ % i r  y Œ ™™ è   H  כ `  ¦ · ú ˜ à º e ”  .

(5)

IV. + s Ç Â ] Ø



l Í ‰ t1 l x l _  Í ‰ tB – Ð  Ö ¸6   x 0 p x$ í s  e ”   H F « э  H ‰ & ³F

´ ú

§“ É r Ê ê˜ Ð Ó ü t| 9  1 p x s  ” > r F ô  Ç . s ×  æ  © œ ë ß –[ þ t l  / 'Ä º 9   s  $ § 4 ô  Ç  כ “ É r ‘ : r z  ´+ « >\ " f ƒ  ½ ¨  ) a  ü < ° ú  “ É r } © œ ç

ß –í ß – oÓ ü t > \ P s t ë ß – z  ´+ « >  õ \ " f ˜ Ð1 p w s  Gd1 p x _  F K 5

Å

q  o½ + ËÓ ü t õ  q “ § # Œ  l \ P | ¾ Ó´ òõ   ™ è ± ú    H é ß –

&

h s  e ”  .   " f F « Ñ\  ¦  â ] j& h Ü ¼– Ð $ q 6   x Ü ¼– Ð ] j Œ •

½

+ É Ã º e ” Ü ¼€  " f• ¸  H  l \ P | ¾ Ó´ òõ \  ¦ ˜ Ðs   H F « Ñ\  ¦ ¹ 1 Ô



 H  כ ¢ ¸ô  Ç ×  æ כ ¹ô  Ç ƒ  ½ ¨õ ] js  . ‘ : r ƒ  ½ ¨\ " f ƒ  ½ ¨  ) a

`

…\  v Û ¼ s à Ô ½ ¨› ¸\  ¦ ° ú “ ¦ e ”   H ê ø Í ³ o u } © œç ß –í ß – oÓ ü t“   LaCaMnO 3 >  ½ + ËF K \  & h ] X ô  Ç Ge_  u  ¨ 8 Š“ É r r « Ñ_   l

 '

pà Ԗ Ðx ° ú כ x 9 Ç ©o “ : r • ¸\  ¦ ~ 1 >  › ¸] X  ½ + É Ã º e ”   H Ä »6   x ô  Ç

~

½ ÓZ O e ” `  ¦ ˜ Ðs “ ¦ e ”  . q 2 Ÿ ¤  ™ è & h “ É r  l \ P | ¾ Ó´ òõ \  ¦



 ? /t ë ß –  l Í ‰ t1 l x l _  í  H¨ 8 Š l  › ' a _  ½ ¨› ¸\  ¦ ˜ Ð  ´ òÖ  ¦

&

h Ü ¼– Ð [ O > ô  Ç €   þ j7 á x& h “    l Í ‰ t1 l x l _   l Í ‰ tB  Ó ü t

| 9

– Ð" f_   Ö ¸6   x 0 p x$ í s  Ø  æì  r y  e ” `  ¦  כ Ü ¼– Ð # Œ ”   .

P

c p 8 ý ò k >

s

  7 Hë  H“ É r 2013 † < Ƹ  • ¸ Ø  æ· ¡ ¤ @ /† < Ɠ § † < ÆÕ ü tƒ  ½ ¨t " é ¶  \ O  _

 ƒ  ½ ¨q t " é ¶ \  _  # Œ ƒ  ½ ¨÷ &% 3 6 £ §.

REFERENCES

[1] G. V. Brown, J. Appl. Phys. 47, 3673 (1976).

[2] V. K. Pecharsky and K. A. Jr. Gschneidner, Appl.

Phys. Lett. 70, 3299 (1997).

[3] W. Dunhui, L. Haidong, T. Shaolong, Y. Sen and S.

Huang et al., Phys. Lett. A 297, 247 (2002).

[4] M. J. Sanchez, F. J. Rodriguez, B. Chevalier, J. L.

Bobet and J. J. Etourneau, J. Magn. Magn. Mater.

272-276, 579 (2004).

[5] F. Canepa, M. Napoletano and S. Grafici, Inter- metallics 10, 731 (2002).

[6] H. Wada, T. Morikawa, K. Taniguchi, T, Shibata and Y. Yamada et al., Physica B 328, 114 (2003).

[7] O. Tegus, E. Bruck, K. H. J. Buschow and F. R. de Boer, Nature 415, 150 (2002).

[8] T. L. Phan, D. S. Yang, Y. D. Zhang, P. Zhang and S. C. Yu, J. Appl. Phys. 113, 17E101 (2013).

[9] K. S. Kim, Y. D. Zhang and S. C. Yu, J. Korean Phys. Soc. 61, 1666 (2012).

[10] K. S. Kim, M. S. Lee, S. C. Yu, B. W. Lee and B.

S. Kang, IEEE Trans. Magn. 47, 2474 (2011).

[11] T. L. Phan, Y. D. Zhang, P. Zhang, T. D. Thanh and S. C. Yu, J. Appl. Phys. 112, 093906 (2012).

[12] C. Zener, Phys. Rev. 82, 403 (1951).

[13] Y. Sun, X. Xu and Y. Zhang, J. Magn. Magn. Mater.

219, 183 (2000).

[14] Z. B. Guo, Y. Du, M. Zhu, J. S. Huang and H. Ding

et al., Phys. Rev. Lett. 78, 1142 (1997).

수치

Fig. 1. (Color online) X-ray diffraction patterns for the La 0.7 Ba 0.3 Mn 1−x Ge x O 3 (x = 0.0, 0.01, 0.02, 0.03, 0.04, 0.05, 0.06, 0.07) compound
Fig. 3. (Color online) Isothermal magnetization curves in the vicinity of Curie temperature for the La 0.7 Ba 0.3 Mn 1−x Ge x O 3 (x = 0) compound.
Fig. 5. (Color online) The H/M versus M 2 plots for the isotherms of the La 0.7 Ba 0.3 Mn 1−x Ge x O 3 (x = 0.07)  com-pound

참조

관련 문서

The index is calculated with the latest 5-year auction data of 400 selected Classic, Modern, and Contemporary Chinese painting artists from major auction houses..

1 John Owen, Justification by Faith Alone, in The Works of John Owen, ed. John Bolt, trans. Scott Clark, &#34;Do This and Live: Christ's Active Obedience as the

•  Each observed shape is now a point (vector) x in 2*K dimensional space. •  The “mean shape” is the center of mass of

Event Waiting-list control 1 이영희 22) Mentioned 2 Not Reported Reported Not Reported X 2 이순복 48) Not Mentioned 0 Not Reported Not Reported Not Reported X 3 차경자

XAFS: X-ray absorption fine structure XES: X-ray emission spectroscopy XRF: X-ray fluorescence.. Use of x-rays; a probe based

Electron probe micro-analyzer image of Zr-4%Si binary alloys; (a).. X-ray diffraction profiles of as-cast Zr-xSi binary alloys, which shows the dual phases.. Magnetic

crystal phase Isotropic liquid organic compound. 3 degrees of order 1 degree of order 0 degrees

Most line searches used in practice are inexact: the step length is chosen to approximately minimize f along the ray {x + t∆x |t ≥ 0}, or to reduce f enough...
