NIMS, 나노 스케일 광원을 대면적 기판 위에 치밀하게 배열화
일본 물질·재료연구기구(NIMS) 나노유기센터 미키 카즈시(三木一司) 연구팀은 대면적 전기 전도성 기 판 위에 금 나노 입자를 일정한 간격으로 치밀하게 배열하여 근접장광원의 대면적화에 성공했다. 근접장광 은 회절 한계를 넘는 분해능을 실현하고, 50 nm 정도의 분해능을 갖는 근접장광현미경의 원리가 된 나노 기술 중 하나이다. 연구진은 유기분자로 수식한 금 나노 입자 콜로이드가 자기조직적으로 배열화하는 현상 에 주목했으며, 이 방법을 기초로 하여 금 나노 입자를 일정간격으로 치밀하게 배열하기 위해서 2개 기술 (전기영동법, 용매증발법)의 장점을 추가 조합했다.
이번의 성과는 근접장광을 디바이스 등에 실용화하기 위한 기반기술이 되는 것으로, 본 기술로 근접장광 원을 대면적화하는 것이 가능하게 되어 태양전지 기술, 화학 센서나 생물 센서 개발 등 넓은 분야에 응용할 수 있다. 본 연구의 상세 내용은 미국 물리학회지 Applied Physics Letters지에 게재되었다(※ 발표논문 참조).
※ 발표논문 : Katsuhiro Isozaki, Takao Ochiai, Tomoya Taguchi, Koh-ichi Nittoh, and Kazushi Miki,
“Chemical coating of large-area two-dimensional Au nanoparticle arrays as plasmon-resonant optics”, Applied Physics Letters, 29 November 2010｜DOI: 10.1063/ 1.3518469.

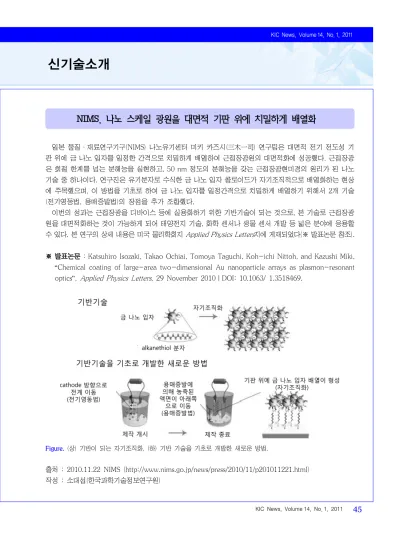

Figure. (상) 기반이 되는 자기조직화, (하) 기반 기술을 기초로 개발한 새로운 방법.
출처 : 2010.11.22 NIMS (http://www.nims.go.jp/news/press/2010/11/p201011221.html) 작성 : 소대섭(한국과학기술정보연구원)
