VHF 대역의 효율적 재활용을 위한 T-DMB 수신환경 조사

박 성 규a), 이 상 운a), 채 수 현b), 박 구 만c)

A Research On the T-DMB Received Environment For the Efficient Reuse of the Band of VHF Frequency

Sung-Kyu Parka), Sang-Un Leea), Su-Hyun Chaeb), and Gooman Parkc)

본 논문은 가정용 T-DMB 수신기와 갭 필러를 이용한 실질적인 이용자 환경에서의 실험을 통해 VHF 대역의 주파수 특성을 파 악하고, 디지털라디오 및 UHDTV 방송을 위한 VHF대역의 효율적인 활용 방안을 제안한다. 먼저 디지털라디오에 적합한 주파수 대역을 찾기 위해 승용차에 탑재된 DMB/FM CAR Radio를 이용하여 DAB의 특성을 가지고 있는 T-DMB의 가시청 지역 내에서 이동수신 중 끊김 현상 빈도수를 조사하였다. 그리고 UHDTV방송에 적합한 SFN전송망 구성 방법을 찾기 위해 UHDTV방송과 동 일한 OFDM 변조를 사용하고 있는 T-DMB의 가정용 갭 필러를 이용하여 동일채널 전파의 피드백 현상을 실험해 보았다. 이와 같 은 실험을 통해 VHF 대역에서 디지털라디오에 적합한 주파수 대역 선정과 UHDTV의 효율적인 SFN망 구성을 위한 VHF대역의 활용 방안을 제안한다.

Abstract

This study analyzed the properties of VHF band and suggested an efficient VHF band application plan for digital radio and UHDTV broadcasting through the experiment by the house T-DMB device in practical user environment. In order to find an efficient frequency band for digital radio broadcasting, this study examined first, to check the times of drop-out receive occurring in the audible area using a DMB/FM CAR Radio for T-DMB that has the characteristics of DAB. Second, this article explored the phenomenon of feedback loops in the same channel using a T-DMB house gap filler transmitting the signal by the same OFDM modulation scheme with UHDTV for configuring suitable SFN transmission network of the UHDTV broadcasting. Based on these experiments, this study suggested a suitable VHF band for digital radio and an efficient utilization of the VHF frequency band for the SFN network configuration of UHDTV.

Keyword : Digital Radio, UHDTV, VHF, Feed Back, T-DMB

a)동아방송예술대학교 방송기술계열(Dong-Ah Institute of Media and Arts, Division of Broadcasting Engineering) b) SBS 라디오기술팀(SBS, Radio Engineering Team

c)서울과학기술대학교 전자IT미디어공학과(Seoul National University of Science and Technology, Dept Electronics and IT Media Engineering)

‡Corresponding Author : 박구만(Gooman Park) E-mail: [email protected] Tel: +82-2-970-6430

ORCID: http://orcid.org/0000-0002-7055-5568

・ Manuscript received July 27, 2016; Revised September 2, 2016; Accepted September 2, 2016.

특집논문 (Special Paper)

방송공학회논문지 제21권 제5호, 2016년 9월 (JBE Vol. 21, No. 5, September 2016) http://dx.doi.org/10.5909/JBE.2016.21.5.726

ISSN 2287-9137 (Online) ISSN 1226-7953 (Print)

(2)

Ⅰ. 서 론

국내 지상파방송은 2012년 12월 31일 디지털방송 전환 종료를 계기로 아날로그TV 방송을 중지하고, UHF(Ultra High Frequency)대역 중 700MHz대역(698~806MHz)의 주 파수와 VHF(Very High Frequency)대역(54~216MHz)에서 아날로그TV 방송 당시 주력 채널로 사용하던 TV주파수를 비워두었다. 나머지 UHF대역(470~698MHz)에서는 현재 HDTV(High Definition Television)방송을 하고 있고, VHF 상위대역 일부에서는 T-DMB(Terrestrial Digital Multime- dia Broadcasting) 방송을 서비스하고 있다. 그 외에도 하위 VHF대역(L-VHF)과 상위VHF대역(H-VHF) 사이에 분포 하고 있는 FM라디오 대역(88~108MHz)에서는 기존 아날 로그 FM(Frequency Modulation) 라디오방송을 계속 하고 있다. [그림 1]은 국내 VHF와 UHF대역의 방송용주파수 분 배와 디지털라디오 전송방식에 따른 주파수 활용 대역 및 700MHz 대역의 UHDTV(Ultra HDTV)방송과 통신용 주 파수 할당을 보여주고 있다.

이미 TV방송은 HDTV방송을 위한 디지털 전환을 마 치고 이제는 고품질 UHDTV방송을 준비하고 있지만, 라

디오방송은 아직 디지털라디오의 전송방식도 확정하지 못한 채 아날로그 FM방송을 유지하고 있다[1]. 디지털 시 대에 아직도 아날로그 FM방송이 유지되는 이유는 오디 오 품질이 양호하며, 전파 전달 능력도 광범위한 영역을 커버할 정도로 매우 좋은 편이고, 특히 차량으로 이동하 면서 수신하여도 큰 불편이 없으며, 제작과 전송과정에 서 Delay가 발생하지 않아 전화연결 등 시청자 참여가 거 북하지 않고 자연스러운 점 등 많은 장점 때문이라고 말 할 수 있다.

만약 디지털라디오 방송으로 전환한다고 하여도 위와 같 은 장점을 뛰어 넘어야 하는 고민이 있을 수 있다. 특히 라 디오는 차량으로 이동하면서 청취하는 이용자가 큰 비중을 차지하므로, 최소의 송신기로 최대한 넓은 영역에서 끊어 짐이 없이 자유롭게 이동수신을 할 수 있는 방안 마련이 중요하다[2]. 또 디지털 처리과정에서 최소한의 Delay발생 으로 전화 참여가 자연스럽게 이루어져야 한다. 특히 오디 오 품질은 원본에 크게 손상이 없는 한도에서 압축하여야 하고, 디지털 전송으로 FM보다 편리한 수신환경 제공과 CD에 버금가는 고품질 전송이 가능해야 한다.

현재 아날로그TV 방송 중단으로 재활용이 가능한 대역

L-VHF TV

CH2~CH4

L-VHF TV

CH5~CH6

L-VHF FM

88 ~ 108

H-VHF TV / DMB

CH 7~ CH 13

UHF TV/HDTV

CH 14~ CH 51

700M Band TV/HDTV

CH 52~ CH 68

54 72 76 88 (MHz) 108 174 216 470 (MHz) 698 806 HD-Radio DAB/DAB+

DRM+ Digital Radio HDTV UHDTV

/ LTE

UHD TV 12 MHz

Guard Band

8 MHz

Mobile Tele ↑ 20 MHz

UHD TV 18 MHz

Gud BW

2 MHz Gud

Band 8 MHz EMG↑

Tele ↑ 10 MHz

Mobile Tele ↓ 20 MHz

Gud BW 3 MHz 698 710 718 728 748 753 (MHz) 771 773 783 803 806

EMG↓

Tele ↓ 10 MHz

Ch 7 Ch 8 Ch 9 Ch10 Ch11 Ch12 Ch 13

DMB A

DMB B

DMB C

DMB MBC

DMB KBS

DMB SBS 1.536

MHz 6 MHz

그림 1. 국내 수도권 VHF/UHF 방송용주파수 분배표와 디지털라디오 전송방식 Fig. 1. VHF/UHF frequency diagram in Korea & the mode of digital radio

(3)

은 TV채널 2~6번 VHF하위대역(54~88MHz)과 TV채널 7~13번 VHF상위대역(174~216MHz)대역 중 DMB채널을 제외한 일부 주파수가 대상이 된다. 그 외에도 VHF 대역 내에서 VHF하위대역과 인접한 FM대역(88~108 MHz) 중 FM라디오 채널 사이사이의 빈 주파수도 재활용의 대상이 되고 있다[3]. 그러나 각각의 대역이 보여주는 전파 특성과 안테나 크기는 크게 차이가 있으므로 주파수 특성을 고려 한 정교한 주파수 활용 정책 수립과 연구가 요구된다. 주파 수가 낮으면 전파의 회절성이 좋아 전파음영지역이 적으며 멀리까지 전파할 수 있지만, 안테나가 커지는 불편이 있다

[4]. 반면에 주파수가 높아지면 짧은 안테나로도 방송이 가 능하지만 직진성이 강하여 전파 음영지역 많아지므로 수신 환경 개선을 위해 송신기와 중계기 개수가 증가하는 단점 도 있다.

본 연구는 DAB(digital Audio Broadcasting)의 특성과 OFDM(Orthogonal Frequency Division Modulation) 변조 특성을 모두 가지고 있는 T-DMB 방송을[2][3]. 실험대상으 로 선정하고, 평범한 가정용 수신기와 장비를 이용하여 실질적인 이용자 환경에서 향후 디지털라디오 방송과 UHDTV 방송에서 발생할 수 있는 예상 문제점을 실험으 로 확인하는데 목적이 있다. 첫 번째 실험으로 T-DMB에 포함된 라디오 채널에 대한 수신 실태를 조사함으로써 향 후 디지털라디오 전송방식 선정에 고려해야 할 가장 중요 한 변수가 각각의 대역별 전파 특성임을 입증하고 있다[3]. 실험방법으로는 T-DMB 수신이 가능한 범용 CAR Radio 를 이용하여 VHF 상위대역에 배치된 T-DMB 내 라디오 채널의 이동수신 시 끊김 현상 빈도수를 측정해 보았다.

또 다른 실험으로 T-DMB는 SFN(Single Frequency Net- work) 전송망 구성이 가능한 OFDM 변조의 특징도 가지 고 있으므로 만약 UHDTV 방송을 준비하면서 과연 한 개 의 주파수를 허가받았을 때 중계기 설치 및 전파 출력 선 정이 얼마나 자유로울 수 있는지 가정용 갭 필러(Gap Filler)를 통해 동일채널 Feedback 현상에 대한 실험을 해 보았다. 이러한 두 가지 실험을 통해 얻어진 결과를 이용 하여 디지털라디오 방송에 적합한 주파수 대역에 대한 제 안과 더불어 VHF대역 주파수와 UHF대역 주파수를 활용 하여 UHDTV방송의 효율적인 SFN망 구축 방안을 제안하

고자 한다.

Ⅱ. VHF 대역별 전파특성 1. VHF 상위대역 주파수의 특성

VHF 대역 주파수는 크게 VHF 상위대역과 VHF 하위대 역 및 FM 대역으로 나눌 수 있다. 그 중 VHF 상위대역은 174~216MHz 대역을 의미하며, TV채널 7~13번 채널이 된 다. 이대역의 주파수는 과거 지상파 아날로그TV 방송의 메 인송신기에 주로 할당하던 대역으로써 방송대역으로서는 매우 소중한 주파수이다[5].

과거 아날로그TV 시절 강력한 전파 송출에도 불구하고 거의 대부분의 가정에서는 옥외 높은 곳에 야기 안테나를 설치하고 거실의 TV까지 안테나선을 연결하여 TV를 시청 하였다. 여기서 옥외 안테나를 주로 사용하였다는 것은 그 만큼 거실의 TV수상기로 직접 수신이 어려웠다는 점을 쉽 게 예측할 수 있다. 왜냐하면 VHF 상위대역 주파수부터는 주파수가 높아질수록 직진성이 강해져 수신 지점에서 송신 소 안테나를 직접 볼 수 있는 정도의 LOS(line of sight) 조 건을 요구하기 때문이다[1][6]. 수신지점과 송신소 사이에 높 은 산이 있거나 건물이 가로 막혀 있다면 수신이 불가능한 난청지역이 발생하기 쉽다. 그러나 VHF 대역만 해도 UHF 대역과 비교하여 어느 정도 회절 특성을 가지고 있으므로 꼭 LOS 조건이 아니더라도 수신이 가능한 지역이 많았기 때문에 대부분의 방송국은 VHF 상위대역의 주파수를 선호 해 왔다[7].

TV채널은 VHF 상위대역 이상 높은 주파수를 사용함으 로써 발생하는 난시청지역을 커버하기 위하여 전국에 수많 은 보조중계기를 설치하였다. [표 1]에서 보여주듯이 현재 수도권의 경우만 하더라도 방송사별로 VHF 메인 채널을 제외하고도 10개 이상의 보조중계기를 설치해 왔었다. 현 재 T-DMB의 경우도 아날로그TV 중계기가 있던 곳 대부분 에 중ㆍ대형 중계기 혹은 보조중계기를 설치하고 있으므로 수도권에 방송사별로 15곳 이상의 T-DMB 송ㆍ중계기를 운용하고 있다. T-DMB의 경우 SFN 전송망 구성이 가능하

(4)

므로 모두 VHF 대역의 단일채널 중계기이다.

만약 VHF 상위대역을 디지털라디오 대역으로 사용하려 면 DMB앙상블(DMB Ensemble) 한 사업자에게 주어진 1,536MHz 한 채널에서 약 24개의 오디오방송을 할 수 있 는 DAB+ 전송기술이 유용하다[3]. 그러나 DAB계열의 T-DMB경우 FM보다 높은 주파수를 사용함으로써 산이 많 은 국내 환경에서 FM송신기보다 15배 이상 송ㆍ중계기 개 수를 많이 사용하고 있는 단점도 쉽게 발견할 수 있다.

2. VHF 하위대역 주파수 특성

VHF 하위대역은 54~88MHz 사이의 대역을 의미한다.

TV채널로는 2~6번 대역을 말한다. VHF 상위대역(174~

216 MHz)보다 훨씬 낮은 주파수 대역이며, FM 대역 (88~108 MHz)과 인접한 바로 아래 대역이다. 그러므로 수 신 안테나는 매우 커지며, TV수신을 위해서는 Long Yagi Antenna 가 이용되었다. 그러나 FM대역과 인접해 있으므 로 TV Ch. 5~6번 주파수를 사용하여 디지털라디오방송 구 현 시 FM 송신기와 콤바인하여 하나의 안테나로 전송하기 쉬운 장점도 가지고 있다. 만약 디지털라디오를 이대역에 서 상용화한다면 DRM+ 전송방식을 이용하여 Out of Band 방식으로 서비스할 수 있다[3]. 향후 FM방송 종료 시에는

FM대역까지 디지털라디오방송을 확장하여 All Digital Radio 대역으로 폭 넓은 서비스를 실행할 수 있게 된다.

특히 이대역은 VHF 방송대역 중 가장 낮은 주파수 대역 이므로 DAB 혹은 DAB+ 방식을 사용하려는 VHF 상위대 역이나 현재 아날로그 FM 방송보다 훨씬 적은 수의 송ㆍ중 계기를 사용하여도 충분히 더 넓은 지역을 커버할 수 있는 특징을 갖고 있다.

3. FM 대역 주파수 특성

FM 대역은 VHF 상위대역과 하위 대역 중간에 위치하며 VHF하위대역과 인접한 바로 위 대역이다. 현재 아날로그 FM방송을 서비스하고 있지만 품질이 우수하고 전파전달 특성도 매우 좋아 차량에서 이동수신도 잘 되고 있다. 아날 로그 방송 특성상 인접지역에서 동일채널 사용 시 충돌이 일어날 수 있으므로 FM방송사들은 수도권에서는 송신기 를 관악산 혹은 남산 중 한곳에서만 운용하고 있다. 관악산 FM 송신기의 경우 10KW 출력으로 송신기 1개 사용 시 동쪽으로는 원주까지 수신권역이 이루어지고 남쪽으로는 당진 남쪽까지도 라디오를 들을 수 있다[9].

방송통신위원회가 조사한 방송매체 이용행태 보고서 (2015)에 의하면 매체를 주 5일 이상 이용하는 비율은 TV

TX Pos.

Analog TV Digital TV

TX Pos.

T-DMB Channel Power Physical

Channel. Power Frequency Power

관악산 Ch. 27 10KW Ch.16(6-1) 2.5KW 관악산

SFN Freq.

Ch.12C 208.736 MHz

2KW

남산 CH. 6 50KW Ch.68(6-1) 5KW 남산 2KW

용문산 Ch.55 10KW Ch.29(6-1) 1Kw 용문산 1KW

파평 - 90W 파평 20W

동두천 Ch.21 100W - 불광 90W

불광 Ch.57 500W Ch.58(6-1) 90W 포천 20W

백련 - Ch.54(6-1) 90W 계양산 1KW

장위 Ch.51 500W - 만월 90W

행당 Ch.60 10W - 하점 100W

시흥 Ch.39 10W - 안산 20W

계양산 - 1KW 광교산 100W

인천 Ch.47 500W Ch.58(6-1) 90W 운중 20W

광명 Ch44 10W - 20W 광주 20W

광교산 - Ch.26(6-1) 200W 용인 90W

성남 Ch.45 100W Ch.29(6-1) 20W 이동 90W

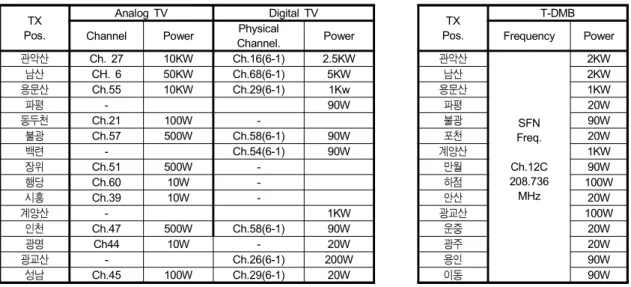

표 1. 수도권 아날로그TV와 디지털TV 및 DMB 송신기와 주파수 할당 비교 (출처 : SBS)

Table 1. Compare the Frequency assignment of Analog TV & Digital TV with DMB in Capital Region. (source: SBS)

(5)

(76.2%)와 스마트폰(73.7%)이 압도적으로 높고 PC/노트북 (29.5%), 라디오(8.9%), 신문(7.1%)로 라디오의 이용이 낮 은 편이지만 신문보다는 조금 더 높다. 라디오 이용률을 보 면 22.8%로 2010년(30.7%) 이후 감소하는 추세이고, 주 청 취자는 30~50대로 자가용에서 이용하는 비율이 64.1%로 가장 높고, 집에서 이용하는 비율은 32%로 나타났다. 그 외에도 라디오 수신기를 통한 평균 청취하는 시간은 1시 간21분이며, 스마트폰 하루 평균 이용시간은 1시간 40분 으로 나타나 스마트폰 이용시간이 조금 더 높지만 라디오 는 여전히 중요한 방송 매체로 자리매김하고 있음을 알 수 있다[10].

최근 이용자들은 스마트폰을 이용하여 통신과 방송뿐만 아니라 인터넷과 오락을 즐기려는 경향이 강하게 나타나고 있다. 그러므로 라디오도 점차 스마트폰 앱으로 전달되는 라디오 방송 외에도 지상파방송을 직접 스마트폰으로 수신 할 수 있도록 디지털라디오로 전환할 필요가 있다. 일단 디 지털로 전환이 되어야 스마트폰에 디지털 튜너를 탑재할 가능성이 높아지기 때문이다.

III. 조사와 연구 1. 연구방법

본 연구는 현재 아날로그TV 종료 이후 비어있는 VHF 대역의 주파수를 현재 T-DMB 활용 외에도 디지털라디오 가 사용해야 할지 아니면 UHDTV 방송에 활용되어야 할지 주파수 활용 방안을 찾아보는데 목적이 있다. 실질적인 이 용자 환경에서 VHF주파수의 활용 방안을 찾아보기 위해 시청자가 사용하는 범용 DMB/FM CAR Radio와 가정용 DMB Gap Filler를 이용한 실험과 조사를 통해 VHF 상ㆍ 하위 대역과 FM대역에 적합한 매체를 확인하고자 한다.

먼저 디지털라디오 방송을 실행하기 위해서는 VHF 대역 주파수 중 적합한 주파수 대역을 찾아 볼 필요가 있으므로 지금의 국내 방송환경에서 실험할 수 있는 방법을 찾아 직 접 실험을 해 보기로 한다. 첫 번째 실험으로 DAB의 특성 과 성질을 갖고 있는 국내 T-DMB의 라디오 채널을 이용하

여 장거리 이동수신 중 끊김 현상 빈도수 측정 등 수신환경 실태를 조사함으로써 DAB+(Digital Audio Broadcasting) 혹은 IBOC(In Band On Channel) 및 DRM+(Digital Radio Mondial) 등 디지털라디오 전송방식 선정에 도움이 되는 주파수 특성 자료를 확보하는데 목적을 두고 있다.

두 번째 실험 역시 OFDM 변조의 특성과 성질을 갖고 있는 T-DMB를 이용한 실험을 통해 UHDTV 방송의 SFN 전송망 구축에 필요한 정보를 얻고자 한다. 두 번째 실험은 T-DMB의 가정용 갭 필러를 이용하여 수신과 송신 안테나 위치 선정에 따라 송ㆍ수신 동일 채널 주파수의 Feedback 현상을 조사함으로써 향후 UHDTV 방송을 위한 SFN 전송 망 구축에 VHF 대역 주파수의 활용방안을 찾아본다.

2. 연구문제 제시

실험에 앞서 실험의 연구방법과 목적을 연구문제로 제시 함으로써 실험 결과를 통해 연구문제와 비교하여 궁극적으 로 얻고자 하는 목적에 어느 정도로 적정한 결과를 얻었는 지 확인하는데 척도로 이용하고자 한다.

연구문제 1. 최소의 송신기 배치로 최대한 넓은 서비 스 구역을 확보할 수 있고, 이동 수신 중 끊김 없는 디 지털라디오 방송 환경을 구축하고자 할 때, DAB계열 의 전송방식은 어떤 문제점을 갖고 있는가?

연구문제 2. 송ㆍ수신 안테나의 위치에 관계없이 Feed-

back 걱정이 없고, 원하는 위치에 쉽게 소출력중계기

및 갭 필러를 설치할 수 있는 UHDTV 이용 환경을 구 축하고자 할 때, 하나의 채널만으로 SFN 전송망을 구 축하는 방식은 어떤 문제점을 갖고 있는가?

3. DAB 라디오 채널의 이동수신 실험

첫 번째 실험의 목적은 최소의 송신기 대수로 최대한 넓 은 지역에 이동 수신 중 끊김 현상 없는 디지털라디오 전송 방식과 주파수 대역 선정을 위한 방안을 찾는데 목적을 두 고 있다. 국내 방송 환경에서 실험해 볼 수 있는 방법으로

(6)

DAB 규격을 기반으로 만들어진 T-DMB의 채널 중 라디오 채널을 승용차용 DMB/FM CAR Radio를 이용하여 장거리 이동수신 중 끊김 현상의 발생 빈도수를 조사함으로써 DAB계열 전송방식과 VHF 상위채널 L-Band의 사용이 국 내 디지털라디오 환경 구축에 어느 정도 적합한 방식인지 확인하기로 하였다.

•장거리 이동수신 구간 : 서울 목동 ~ 안성 동아방송예 술대학교

•장거리 이동수신 경로 : 경부고속도로, 중부고속도로, 서해안고속도로, 양지국도 이용

•이동수신 라디오 채널 : T-DMB, 12C Ensemble, SBS V-Radio Channel

•이동수신 측정 장비 : T-DMB 수신이 가능한 승용차 용 DMB/FM CAR Radio

[표 2]는 서울에서 안성까지 여러 코스를 통해 T-DMB의

Mobile Recv. Course (Seoul–Ansung)

150Km

Silent(Drop out) Times

1 Sec. 3 Sec. 5 Sec 10 Sec more

than 20s Total Kyung Boo Exp.Way 31 12 6 3 2 54 Joong Boo Exp.Way 27 10 4 5 8 54 Seahaeann Exp.Way 35 18 7 4 2 66 Yangjee National Road 28 13 8 4 5 58 (Analog FM Radio) No No No No No No 표 2. 서울-안성 이동수신 구간 T-DMB 라디오 채널 끊김 현상 빈도수 조사 결과

Table 2. Seoul-Ansung Mobile Receive Test to check the Number of Silent on T-DMB Radio Channel

라디오 채널을 이용하여 이동수신 중 끊기는 현상 빈도수 조사 실험을 한 결과를 보여주고 있다. 오디오가 끊기는 구 간에서 아날로그 FM방송을 수신해 보았지만 어느 구간에 서도 FM방송이 끊기는 현상은 없었다. SBS는 최근까지 아 날로그 SBS Love FM 혹은 SBS Power FM 방송과 대부분 동일한 내용의 SBS T-DMB V-Radio(visual Radio) 채널을

그림 2. SBS T-DMB Ensemble 스트림 구조 (측정기 : DABAIR II (SMCNS 사))

Fig 2. The Structure of The SBS T-DMB Ensemble Stream (TESTER : DABAIR II (SMCNS Co.))

(7)

운용하였으므로 서로 비교 측정이 가능했다. 지금은 SBS V-Radio채널에서 별도의 음악만 방송하고 있다.

[그림 2]는 전문가용 장비를 사용하여 SBS T-DMB 앙상 블의 스트림 구조를 보여주고 있다.

4. T-DMB Gap Filler Feed Back 실험

두 번째 실험의 목적은 하나의 채널로 SFN 전송망 구현 시 소출력 중계기 및 가정용 갭 필러 사용에서 송ㆍ수신 안 테나 위치 선정과 단일채널 송신주파수 Feed Back 현상 차 단이 매우 어려운 점을 확인하기 위한 실험이다. 향 후 지상 파 UHDTV방송 구현 시 저비용으로 아파트나 오피스 건물 등 전파 음영지역에 소출력중계기를 설치하거나 가정에서 소규모 갭 필러를 이용하어 가정 내 무선 수신환경을 구성 하고자 할 때 Feedback 발생은 출력 저하나 송ㆍ수신 안테 나 분리 등 많은 숙제를 남기게 된다[11].

이 실험은 현재 국내 방송환경에서 OFDM 변조를 사용 하고 있는 T-DMB가 SFN 전송망을 이룰 수 있는 특징을 이용하고 있다. 실험 방법으로 가정용 초소형 중계기인 갭 필러(Gap Filler)를 이용하여 아파트 베란다와 거실에서 갭 필러의 위치와 송수신 안테나 분리 여부에 따라 Feedback 현상과 수신환경 변화를 측정한다. 이 실험의 목적은 현재 추진되고 있는 UHDTV 이용 환경을 하나의 채널 할당만으 로 어느 정도 원활한 SFN 망 구성과 편리한 수신환경을 구성할 수 있는지 확인하는데 있다.

•처음에는 갭 필러의 송ㆍ수신 안테나를 분리하지 않고 동일한 위치에 두고 실험하였다.

•창가에서 거실 내부로 들어가면서 1.5m 간격으로 갭 필러를 이동하면서 파워 ON OFF 절체 시 각각 DMB 수신기의 수신 상태의 변화를 파악하였다.

•두 번째는 갭 필러의 송ㆍ수신 안테나를 서로 격리시 킨 후 실험을 하였다.

•창가에서 거실 내부로 1.5m 간격으로 갭 필러를 이동 하면서 파워 ON OFF 절체 시 각 각 DMB 수신기의 수신 상태의 변화를 파악하였다.

그림 3. T-DMB 갭 필러 수신 상태 실험 위치

Fig 3. Position of the Receive test by T-DMB gap filler

그림 4. 실험에 이용된 T-DMB 수신기와 가정용 갭 필러 Fig 4. The T-DMB Receiver & Gap Filler for these test

그림 5. 갭필러 송ㆍ수신안테나 동일위치(좌), 이격위치(우) 사진 Fig 5. Same position(Left) & Isolated(Right) of the RX,TX ANT for the T-DMB Gap Filler

•[그림 3]과 [그림 4]는 측정 위치와 실험 장비 사진이 며, [그림 5] 송 .수신 안테나와 격리 유무를 보여준다.

(8)

•[그림 6]을 보면 송ㆍ수신 안테나를 동일위치에 놓고, 갭 필러의 전원을 켰을 때, 수신기의 수신 상태를 알려 주는 눈금수가 오히려 줄어드는 것을 확인할 수 있었 다.

•두 번째 측정 때에는 송ㆍ수신 안테나를 서로 격리시 키고 실험을 하였다.

•[그림 7]을 보면 송ㆍ수신 안테나를 서로 격리 시키고 갭 필러의 전원을 켰을 때, DMB 수신기의 수신 상태 를 알려주는 눈금이 이번에는 증가하였음을 확인할 수 있었다.

•[그림 6]과 [그림 7]의 결과를 [표 3]으로 정리하여 보 여주고 있다.

그림 6. 송수신 안테나 동일위치 시 갭 필러와 수신기 동작상태

Fig 6. State of the DMB Receiver at Gap Filler ON/OFF when Tx & Rx Antenna is same position

그림 7. 송수신 안테나 격리 시 갭 필러와 수신기 동작상태

Fig 7. State of the DMB Receiver at Gap Filler ON/OFF when Tx & Rx Antenna is isolated

(9)

IV. 실험 결과

1. T-DMB 오디오 채널 이동수신 중 끊김 현상 빈도수 조사

실험은 SBS의 T-DMB Ensemble Stream 내에 포함되어 있는 SBS V-Radio 채널(일명, 보는 라디오 채널)을 이용하 여 서울에서 안성까지 약 150Km 구간을 경부고속도로, 중 부고속도로, 서해안고속도로 및 양지를 경과하는 국도 등 다양한 경로를 이용하여 오디오 신호가 몇 번 끊기는지 Silent(Drop Out) 발생 빈도수를 조사하였다. 실험 기구는 차량용 DMB/FM 겸용 라디오를 이용하여 비교 실험하였 다. SBS T-DMB V-Radio 채널은 DAB규격을 따르는 오디 오 채널이기는 하지만 H.264규격의 정지화상의 영상이 포 함되어 있으며, 오디오 압축을 BSAC(Bit Sliced Arithmetic Coding) 규격을 사용하고 있다. SBS는 최근까지 FM라디 오와 동일한 내용의 방송을 해 왔다. V-Radio가 끊기는 구 간에서 FM라디오는 끊기지 않음을 정확히 판단할 수 있기 에 SBS V-Radio를 실험 대상으로 선정하였다.

실험 결과 SBS T-DMB V-Radio는 서울에서 안성까지 150Km 구간 모든 경로에서 50번 이상 순간 끊기거나 한참 을 묵음인 상태가 빈번하게 발생하였다. 그러나 기존 FM라 디오는 모든 경로에서 전 구간 끊어지지 않았고 잘 수신되 었다. 그 외에도 FM보다 T-DMB의 경우 약 3~5초 정도의 Delay가 발생하는 단점도 나타났다.

더 큰 문제점은 FM송신기의 경우 수도권을 커버하는데 관악산 송신기(10KW 아날로그) 1대를 사용하고 있지만, T-DMB의 경우는 [표 1]에서 보여주듯이 관악산 송신기 (2KW)를 비롯하여 15 곳 이상의 중ㆍ소형 중계기가 수도 권에 배치되어 있다는 사실이다. 즉, T-DMB의 경우 15배

이상 더 많은 중계기가 배치되어 있음에도 불구하고 수 없 이 끊김 현상이 발생한다면 전송방식 뿐만 아니라 주파수 밴드의 특성과 SFN전송망 구조까지도 면밀히 연구해 필요 가 있다.

2. 연구문제 1. 에 대한 고찰

연구문제 1. 최소의 송신기 배치로 최대한 넓은 서비 스 구역을 확보할 수 있고, 이동 수신 중 끊김 없는 디지 털라디오 수신 환경을 구축하고자 할 때, DAB계열의 전 송방식은 어떤 문제점을 갖고 있는가?

연구문제1.에 대한 고찰 결과 VHF 상위 대역의 주파수 는 직진성이 강하여 자연적 혹은 인위적 장애물에 의한 음 영지역이 많이 발생하는 것이 T-DMB의 이동수신 중 끊김 현상이 자주 발생하는 원인이라고 판단된다. 이 문제를 해 결하기 위해 더 많은 중ㆍ소형 중계기를 배치해야 하므로 VHF 상위 대역을 사용하는 DAB계열 전송방식은 산이 많 은 국내의 사정을 고려하면 디지털라디오 대역으로 적합하 지 않은 방식으로 판단할 수 있다.

물론 1개의 T-DMB Ensemble 주파수폭(1.536MHz BW) 으로 DAB+ 전송방식의 라디오를 구현한다면 약 24개 정 도의 라디오방송을 동시에 전송할 수 있는 장점도 있지만, 반대로 동일한 권역에 FM보다 더 좋은 이동수신환경을 갖 추기 위해서는 지금보다 더 많은 DAB+중계기가 배치되어 야 한다면 장점만큼 단점도 그만큼 크다고 판단된다.

3. T-DMB Gap Filler의 Feedback 실험

이 실험은 COFDM 변조를 사용하는 UHDTV방송 수신 환경 구축을 연구하기 위해 현재 국내에서 동일한 변조방

TEST POSITION ANT. POSITION Same Located Isolated

Gap Filler Power OFF ON OFF ON

1

Level of Received

5 1 5 6

2 5 1 4 6

3 4 1 3 6

4 3 1 1 6

표 3. 안테나 격리 유무에 따른 실험 위치별 DMB 수신 레벨의 변화 비교

Table 3. Compare with the level of DMB Receiver by Gap Filler antenna is isolated or not.

(10)

식을 사용하는 T-DMB를 이용하여 SFN을 위한 동일채널 중계기 및 가정용 갭 필러의 Feedback 발생과 원인 제거 방법을 파악하는데 목적을 두었다. 처음에는 갭 필러의 송 수신 안테나를 갭 필러에 직접 부착하고 창가에서 거실 안 쪽까지 조금씩 옮겨가며 갭 필러의 파워를 ON/OFF 시켰을 때 DMB 수신기의 수신 Level을 측정하였다. 그 다음 실험 에는 갭 필러의 수신 안테나를 연장하여 베란다 창가 구석 에 설치함으로써 송신 안테나와 격리시키고 동일한 실험을 실행하였다.

실험 결과 갭 필러의 송ㆍ수신 안테나를 동일한 위치에 부착하고 전원을 ON 시키면 DMB 수신기의 수신 레벨은 오히려 떨어졌으며, 수신기의 위치에 관계없이 항상 수신 에 방해가 되었다. 반면에 갭 필러의 수신 안테나를 연장하 여 창가 구석에 놓고 송신 안테나와 격리 시켰을 경우, 갭 필러의 전원을 ON 시키면, DMB 수신기는 위치와 관계없 이 수신 레벨이 올라가며, 항상 최상의 수신 상태를 보여주 었다.

이 실험은 비록 가정용 갭 필러를 이용하여 동일채널 SFN 재전송을 실험한 것이지만, 주 송신기의 신호를 수신 하여 동일한 주파수로 재송신하는 중ㆍ소형 동일채널중계 기(DOCR, Digital On Channel Repeater)의 경우도 동일한 결과가 나올 것으로 생각한다. 다만 고가의 중계기에서는 ICS(Interference Cancelation System) 이라는 Feedback Canceler 회로를 사용할 수 있지만, 여전히 Feedback의 부

담으로 출력을 제대로 올릴 수 없는 불편이 발생하게 된다.

결국 송ㆍ수신 안테나를 서로 격리시키면 수신이 좋아진다 는 것은 Feedback 현상이 나타나지 않도록 송ㆍ수신 안테 나를 서로 숨겨야 하는 불편을 보여주는 것으로 판단된다.

이러한 문제를 해결하기 위해서는 주 송신기 신호와 중계 기의 재송신 신호가 서로 다른 주파수를 사용해야 한다는 어려운 문제점을 실험을 통해 확인하였다.

4. 연구문제 2.에 대한 고찰

연구문제 2. 송ㆍ수신 안테나의 위치에 관계없이

Feedback 걱정이 없고, 원하는 위치에 쉽게 소출력중계

기 및 갭 필러를 설치할 수 있는 UHDTV 이용 환경을 구축하고자 할 때 하나의 채널만으로 SFN 전송망 구축 방식은 어떤 문제점을 갖고 있는가?

실험 결과 아무리 SFN 송신이 가능한 전송방식일지라도 송신기 자체는 주 송신기의 신호를 수신하여 동일한 주파 수로 재 송신하는데 많은 어려움이 존재한다는 점을 확인 하였다. 안테나를 서로 격리시킨다는 것은 중계기나 갭 필 러를 원하는 장소에 쉽게 설치할 수 없다는 점을 의미한다.

그러므로 현재 방송사별로 UHDTV방송용 주파수를 한 개 만 사용한다는 것은 Feedback 문제를 완전히 해결하지 못 한다면 원하는 위치에 중계기나 갭 필러를 자유롭게 설치 하는데 어려움이 발생할 것으로 판단된다.

VHF F1

UHF F2

UHF F2 UHF F2

UHF F2

F2

그림 8. VHF F1과 UHF F2, 2개의 주파수에 의한 SFN 망 구성도

Fig 8. A diagram of SFN by two Frequency that are VHF F1 & UHF F2

(11)

향후 UHDTV 방송 환경에서는 이용자의 편리를 위해 가 정과 방송사에서 최소의 비용으로 중계기와 갭 필러를 쉽 게 설치하고 활용하여 완전 무선 수신환경 구축할 필요가 있다고 본다. 이 경우 문제점 해결 방안으로 [그림 8]과 같 이 방송사별로 주 송신기에 해당되는 메인 주파수는 VHF 상위대역의 주파수를 사용하고, 그 외의 중ㆍ소형 중계기나 갭 필러는 모두 동일한 UHF 대역의 주파수로 재 송신하게 된다면 Feed Back걱정과 송ㆍ수신 안테나 격리 설치 등의 어려움은 없을 것으로 판단된다. 즉, Feedback이 없고, 어 디든 쉽고 자유롭게 중계기 및 갭 필러의 설치가 가능하려 면 주 송신기 주파수 F1과 다른 주파수 F2를 사용하는 무선 백본망 활용 방법으로 두 개의 주파수를 이용한 SFN 전송 망 구축을 연구해볼 필요가 있다.

그 외에도 향후 UHDTV는 하나의 송신기로 UHDTV방 송과 모바일방송을 동시에 전송할 것으로 예상된다. 그러 므로 현재 VHF 상위대역에서 별개의 주파수와 송신기로 운용중인 T-DMB의 경우 자연 소멸될 것인지, 아니면 새로 운 압축방법 도입에 의한 고품질 DMB 서비스로 진화를 계 속해야 할 것인지는 좀 더 연구와 논의가 필요한 사항이 된다.

V. 결 론

본 연구의 목적은 많은 시청자가 이용하고 있는 차량용 DMB/FM CAR Radio 및 가정용 초소형 DMB Gap Filler 를 이용한 실험을 통해 실질적인 T-DMB 환경에서 발생할 수 있는 이동수신 중 신호 끊김 현상과 동일채널 갭 필러 신호의 Feedback 현상 등 문제점을 확인하고 향후 디지털 라디오 전송방식과 주파수 대역 선정 및 UHDTV SFN 전 송망 구축에 적합한 방안을 제시하는데 있다.

첫 번째 실험한 T-DMB의 Radio채널의 이동수신 중 끊 김 현상 빈도 수 조사 결과 서울-안성 간 약 150Km 구간에 경로와 관계없이 약 50회 이상 끊김 현상이 발생하는 것을 확인하였다. 끊김 현상 발생 원인은 VHF 상위대역의 전파 특성상 직진성이 강하여 산과 건물 등에 의한 전파음영지

역이 많이 발생하는 단점 때문인 것으로 판단된다. 현재 수 도권에서 관악산 혹은 남산 중 송신기 1곳만 사용하는 FM 방송보다 VHF 상위대역의 DAB계열 방송은 약 15배 이상 더 많은 중계기 배치에도 불구하고 끊김은 50배 이상 더 많이 발생하는 것으로 파악되었다.

만약 주파수를 낮추어 VHF 하위대역을 사용한다면 전파 음영지역은 훨씬 줄어 들 것으로 예상된다. 그 외에도 VHF 하위대역은 FM대역과 안테나 콤바인이 수월하며, 향후 FM 대역과 병합하여 확장된 완전 디지털라디오 대역으로 전환이 가능하다. 단 안테나 길이가 길어지는 단점이 있지 만, 최근 안테나 소형화 기술에 의하여 안테나 길이의 불편 은 사라지고 있는 실정이다. 그러므로 산이 많은 국내 환경 에서는 디지털라디오를 실행할 주파수를 FM대역보다 낮 은 주파수를 활용하는 것이 바람직하다고 판단되어 FM대 역과 인접한 VHF 하위대역 사용을 제안한다.

두 번째 실험한 T-DMB 가정용 갭 필러의 동일채널 Feedback 실험은 송ㆍ수신 안테나가 동일위치에 있으면 Feedback에 의해 오히려 수신에 방해를 주지만, 송ㆍ수신 안테나를 서로 격리시키면 수신에 도움을 주어 최상의 수 신 상태가 유지됨을 확인하였다. 즉, 동일한 주파수로 수신 후 재송신 하는 방식의 중계기나 갭 필러의 경우 안테나를 격리하고 서로 숨겨야 하는 등 여러 가지 어려움이 발생할 수 있음을 예견할 수 있게 되었다.

향후 지상파 UHDTV 방송 환경을 구축하는데 UHF 700MHz 대역에서 방송사별로 1개의 주파수로만 SFN망을 구성하면 Feedback 현상 발생 때문에 중소형 중계기 및 가 정용 갭 필러 사용이 자유롭지 못하게 될 우려가 있다. 그러 므로 UHDTV 방송의 SFN 전송망 구축에 송ㆍ수신 주파수 가 서로 다른 무선백본망 방식을 사용한다면 방송사와 이 용자가 쉽게 중계기나 갭필러를 설치할 수 있어 옥내에서 도 방송 전파를 수신하는 무선형 직접수신환경을 쉽게 구 축할 수 있을 것으로 예측할 수 있다. 즉, 방송사별로 UHDTV방송 주송신기 F1주파수로는 VHF 상위대역 주파 수를 사용하고, 그 외 중ㆍ소형 중계기 및 갭 필러는 주송신 기 F1주파수를 수신하여 모두 동일하게 UHF 대역의 통일 된 F2주파수로 재송신하는 하는 방식의 사용을 제안한다.

본 논문은 [그림 9]와 같이 VHF 대역 주파수의 효율적

(12)

활용 방안으로 범용 수신기와 장비를 이용한 두 가지 실험 결과 VHF 상위대역은 UHDTV방송의 주송신기 주파수 대 역으로 사용하고, VHF 하위대역은 DRM+ 전송방식의 디 지털라디오방송 대역으로 사용을 권장하며, FM대역은 향 후 디지털라디오 방송이 활성화되었을 때 디지털라디오 서 비스 확장대역으로 활용할 것을 제안하고 있다.

현재 본 논문에서 제안된 대역의 주파수는 대부분 비워 져 있는 주파수이므로 수도권에서도 자유로운 실험이 가능 하다고 본다. 그러므로 지금까지 주파수 허가 문제와 송신 기 설치 문제 및 아날로그 TV와 간섭 우려로 쉽게 실험할 수 없었던 더 많은 실험이 지금부터라도 이루어져야 한다 고 본다. 특히 디지털라디오 전송방식과 주파수 선정 및 UHDTV 방송망 구성을 위한 무선 백본망 구성에 대한 실 제 실험과 확인이 비교실험으로 이루어지기를 기대한다.

참 고 문 헌 (References)

[1] Sang-Woon Lee, 'Digital Radio Broadcast II', Broadcasting &

Technology, vol 196, pp 152~159, Apr. 2012.

[2] Suhuyn Chae, A study on the Differenceces of Terrestrial Broadcasters on Transmission System Determinants of Digital Radio Broadcasting,

a graduation thesis, Seoul National University of Science &

Technology, pp.1~112, 8. 2014

[3] Yong-Tae Lee,'The digital radio comparison experimental broad- casting business and digital radio technical brief', The digital radio comparison experimental broadcasting promoting council, Oct. 2009 [4] ETSI ES 201 980 V3.2.1,' Digital Radio Mondiale (DRM) System

Specification', ETSI, Jun. 2012

[5] Richard Paik, ' Digital Broadcast Technology And Digital Radio', KETI, Jul. 2011.

[6] Jung-Min Joo, 'The digital radio policy present condition and improve- ment plan', Korean Broadcaster's Association Magazine, Feb. 2011.

[7] Sang-Woon Lee, 'the introduction of digital radio and need for the fre- quency', vol.17, no.2, pp 83~93, Korea Society Broadcast Engineers Magazine, Apr. 2012.

[8] Yung-Jun Joe, 'The digital radio service trend using the broadcasting and Internet',Korea Society Broadcast Engineers Magazine, vol. 17.

no.2, Apr. 2012

[9] Seung-Kyu Park, Goo-Man Park, “A Study on the AM/FM Digital Radio for Practical Use Based on DRM and DRM+”, Journal of Broadcast Engineering,, vol 17, pp. 990~1003, 11. 2012.

[10] Korea Communication Commision, ‘ A Study on the Behavior of Using the broadcasting medium’ 2015,

[11] Seung-Kyu Park, Goo-Man Park, “A Study on Terrestrial UHDTV Broadcasting and Construction of Direct Reception Environment by DVB-T2”, Journal of Broadcast Engineering,, vol 18, no. 4, pp.

572~588, 7. 2013.

[12] Goo-jae Gil, ‘The Technic of DMB system’, Jinhan M&B, 2006.

저 자 소 개 박 성 규

- 1983년 : 경북대학교 전자공학과 학사

- 1997년 : 연세대학교 공학대학원 전자공학과 석사

- 2014년 : 서울과학기술대학교 IT정책대학원 방송통신정책 공학박사 - 2000년 : 정보통신기술사

- 1985년 ~1991년 : KBS 뉴스센터, 함백산 중계소 근무 - 1991년 ~2015년 : SBS TV기술팀, 라디오기술팀 기술감독 - 2015년 ~ 현재 : 동아방송예술대학교 방송기술계열 조교수 - ORCID : https://orcid.org/0000-0001-8759-6799

- 주관심분야 : 디지털영상처리, 디지털방송 전송방식, 방송기술정책 그림 9. 제안된 VHF 대역 주파수의 효율적 활용방안

Fig 9. Suggested solution that the Efficient Reuse of the Band of VHF Frequency

(13)

저 자 소 개

이 상 운

- 1991년 : 한양대학교 전자공학과 학사

- 1993년 : 한양대학교 일반대학원 전자공학과 석사 - 1999년 : 한양대학교 일반대학원 전자공학과 공학박사 - 1999년 ~ 2002년 : 삼성전자 영상디스플레이사업부 책임연구원 - 2002년 ~ 현재 : 동아방송예술대학교 방송기술계열 부교수 - 주관심분야 : 차세대미디어기술, 차세대미디어서비스, 영상처리

채 수 현

- 1992년 : 한양대학교 전자통신공학과 학사 - 2014년 : 서울과학기술대학교 IT정책전문대학원 석사 - 1996년 ~ 현재 : SBS 라디오기술팀 팀장 - ORCID : http://orcid.org/0000-0002-9258-8109 - 주관심분야 : 방송.IT정책, 디지털 방송 시스템

박 구 만

- 1984년 2월 : 한국항공대학교 전자공학과 학사 - 1986년 2월 : 연세대학교 대학원 전자공학과 석사 - 1991년 2월 : 연세대학교 대학원 전자공학과 공학박사 - 1991년 3월 ~ 1996년 9월: 삼성전자 신호처리연구소 선임연구원 - 1999년 8월 ~ 현재 : 서울과학기술대학교 전자IT미디어공학과 교수 - 2016년 1월 ~현재 : 서울과학기술대학교 나노IT디자인융합대학원 원장

- 2006년 1월 ~ 2007년 8월 : Georgia Institute of Technology Dept of ECE 방문교수 - ORCID : http://orcid.org/0000-0002-7055-5568

- 주관심분야 : 컴퓨터비전, 멀티미디어 통신, 디지털방송

수치

Table  1.  Compare  the  Frequency  assignment  of  Analog  TV  &  Digital  TV  with  DMB  in  Capital  Region
Fig  2.  The  Structure  of  The  SBS  T-DMB  Ensemble  Stream  (TESTER  :  DABAIR  II  (SMCNS  Co.))
Fig  3.  Position  of  the  Receive  test  by  T-DMB  gap  filler
Fig  6.  State  of  the  DMB  Receiver  at  Gap  Filler  ON/OFF  when  Tx  &  Rx  Antenna  is  same  position
+4

참조

관련 문서

The band structure refers to the characteristics of dependence of frequency ω (or energy) on wavevector k, called dispersion relation.. Energy band structure = Dispersion relation

Since every classical or virtual knot is equivalent to the unknot via a sequence of the extended Reidmeister moves together with the forbidden moves, illustrated in Section 2,

웹 표준을 지원하는 플랫폼에서 큰 수정없이 실행 가능함 패키징을 통해 다양한 기기를 위한 앱을 작성할 수 있음 네이티브 앱과

_____ culture appears to be attractive (도시의) to the

The spectrum of an FM wave contains a carrier component and and an infinite set of side frequencies located symmetrically on either side of the carrier at frequency separations of

1 John Owen, Justification by Faith Alone, in The Works of John Owen, ed. John Bolt, trans. Scott Clark, "Do This and Live: Christ's Active Obedience as the

reason for for for for the the the necessity the necessity necessity of necessity of of of doing doing doing doing research research research on research

• Markov property for reinforcement learning problem: When considered how a general environment might respond at time t +1 to the action at time t, in most general and
