Korean Chemical Engineering Research

메탄올 자열 개질 반응기에서의 온도제어

김송주·남지훈·이지태^†·김동현 경북대학교화학공학과

702-701 대구시북구산격동 1370 (2006^년 9^월 26^일접수, 2006^년 12^월 13^일채택)

Temperature Control in Autothermal Reforming Reactor

Song Joo Kim, Ji Hoon Nam, Jietae Lee^† and Dong Hyun Kim

Department of Chemical Engineering, Kyungpook National University, 1370 Sankyuk-dong, Buk-gu, Daegu 702-701, Korea (Received 26 September 2006; accepted 13 December 2006)

요 약

Copper-Zinc Oxide^{를촉매로사용하는메탄올자열개질반응기의온도제어연구를하였다}. ^반응기 hot-spot^에서

1 cm ^{벗어난지점의반응기내부온도를피제어변수로}, ^{공기유량을조작변수로사용하였다}. ^{일차시간지연모델을}

얻었으며, ^이로부터 IMC-PI ^{법을적용하여제어기값을구할수있었다}. ^{이제어기로} 100^{시간이상개질반응기내부}

의온도를 ± 5^oC ^{내에서제어할수있었다}. ^{촉매활성의저하로인한} hot-spot ^{지점의변화를조사하여}, ^{적응제어의설}

계에이용할수있게하였다.

Abstract −Temperature control of an autothermal methanol reforming reactor which uses the copper-zinc oxide cat- alyst was studied. Temperature at 1cm below the hot-spot point in the reactor was used for the controlled variable, and the air flow rate was used for the manipulated variable. A first order plus time delay model was identified and controller parameters were obtained by applying the IMC-PI tuning rule to the identified model. With this controller, we could control the reforming reactor temperature within ± 5^oC over 100 hours. Change of the hot-spot point due to the catalyst degradation was investigated and it could be used to design an adaptive controller.

Key words: Reformer, Temperature Control, Autothermal, Methanol, Copper-Zinc Oxide Catalyst

1. 서 론

최근환경문제, 대체에너지개발, 에너지절약등의주위여건과 더불어중소규모의전원인열병합, 연료전지, 전지전력저장, 소 수력, 태양광, 풍력발전시스템등이개발되거나적용되고있다. 이 가운데연료전지발전시스템은천연가스, ^메탄올, ^석유, ^석탄등의

연료로수소등의합성가스를생성하고공기중의산소와전기화 학적으로반응시켜직접전기를얻어내는방식을택하고있다. 이 방식은부하상태와관계없이발전효율이높고, 대기오염물질의 방출이적으며, ^{다양한연료를이용할수있고}, ^{부하추종성도좋으}

므로대체에너지의일환으로많은연구가이루어지고있다[1, 2].

연료전지시스템의한중요한부분으로, 수소를 LPG, LNG 혹은

메탄올로부터생산하는개질기에관한연구도연료전지시스템의 중요성에비추어매우활발히진행되고있다. ^{탄화수소에서수소를}

만들어내는과정은흡열반응이다. 여기에필요한반응열은탄화 수소의산화반응혹은연료전지내에서발생하는반응열로부터얻

을수있다. 이들열을잘통합하여손실을얼마나줄일수있는가

가연료전지시스템의효율을결정짓는핵심이된다[1, 3]. ^개질기

의설계도열의손실을최대한줄이는방법에초점이맞춰지고있 다. 최근본학과반응공학연구실에서개질반응과산화반응이동 시에한촉매에서일어나도록하는반응기를고안하여운전하고있

다[1]. ^{열적통합이매우우수한설계로기존의매우복잡한구조를}

피할수있다.

연료전지시스템의기술적우위를확보하는데에는그효율과수 명을얼마나늘릴수있는가가관건이다. 이를위해개질기를포함 한연료전지시스템각부분들은서로물리적으로나열적으로잘 통합되도록설계되고있다. 이렇게복잡하게얽힌시스템의제어는 매우어려운문제이며, 물질과열을어느정도낭비해도큰손실이 되지않았던기존의공정제어에적합한제어이론을바로응용하 기가어렵다. ^{연료전지연구의어느한부분이아닌독립적인연료}

전지제어시스템에관한연구가병행되어야할필요성이있다[4].

개질기는고온에서반응이일어나며이는촉매의성능저하를가 져온다. 촉매의성능이떨어지더라도어느정도까지는개질기운전 이될수있도록제어가되어야하고, ^{제어를통해개질기수명을늘}

†To whom correspondence should be addressed.

E-mail: [email protected]

릴수있다. ^{촉매의성능변화는공정의동특성을바꾸며제어기의}

변수는여기에따라변해야하므로적응제어가필요하다[4, 5].

큰폭의공정운전조건변화는비선형공정동특성모델을필요 로한다. 그러나본개질기공정은분산매개변수공정으로정확한 모델링은매우어렵다. ^{최적화혹은공정의설계를위해서는이런}

모델이필요하지만, 여기에필요한자료를얻기위해서는안정적인 운전이필요하고이를위한제어에는엄밀한모델대신실험적으로 얻을수있는간단한모델로충분하다. 따라서먼저실험적모델을 얻기위한시스템동특성확인과그에따른제어기설계를통해서 개질기의안정한운전을시도하였고, 촉매의성능변화를알아보

기위해 hot-spot의위치와온도의변화를관찰하였다.

2. 자열 개질 반응 공정

연료전지의연료로서메탄올은수소나천연가스를사용하는것에 비해수송이나저장, 재주입이용이하고에너지밀도가높으며여 러가지형태로공급받을수있는상용화학물질이기때문에다른 탄화수소에비해많이사용되어지고있다.

메탄올을 이용한 개질 반응으로는 수증기 개질반응(steam reforming)과자열개질반응(autothermal reforming)이있다[6-8]. 이 중에서자열개질반응은수증기개질반응에비해열교환기가사 용되지않아작고가벼운반응기를설계할수있고, ^{촉매의공기에}

대한노출을우려하지않아도된다. 그러나, 생성되는수소의농도 는수증기개질반응기가 75％정도인데비해자열개질반응기는 최고 56％정도이다. 또한, 자열개질반응기는연료전지의미반응 수소와산소를재사용하지않기때문에전지의연료활용도가낮아 질수록전체효율저하도커지는단점이있다. 본논문에서는자열 개질반응을선택하여실험을수행하였으므로자열개질반응만을 고려한다.

2-1.

(autothermal reforming reaction)

자열개질반응이란산화반응에의해서생성된열을수증기개 질반응에사용함으로써별도의외부열교환기없이일어날수있는 반응을말한다. ^{흔히부분산화개질반응}(partial-oxidation reforming)

이라고도한다. 기본반응은다음과같다[1, 3, 7].

CH3OH(l) + 0.5O2→CO2 + 2H2 + 155 kJ (1)

CH3OH(l) + H2O(l)→3H2 + CO2 - 131 kJ (2)

CH3OH→2H2 + CO - 128 kJ (3)

CO + H2O(l)→H2 + CO2 - 3 kJ (4)

전체반응식은다음과같다.

CH3OH+x(O2+3.76N2)+(1-2x)H2O^→(3-2x)H2+CO2 + 3.76xN2

(5)

여기서 x는산소와메탄올의몰비가되고 (1-2x)는일산화탄소

가이산화탄소로완전히전환되는데에필요한물의양이다. x = 0^일

때에는반응 (5)는흡열반응인수증기개질반응 (2)가되고, x = 0.5

일때에는발열반응인산화반응 (1)이된다. 열적평형을이루기

위해서는 x는 0.23 정도가되어야하지만열손실을감안하면 0.23

보다는높아야한다. 0.28^에서 0.32^{사이의값이적당하지만}, ^이실

험에서는조작기의제어범위를고려해서 0.26으로선택하였다.

2-2.

자열개질반응기실험장치는 Fig. 1에나타나있다[4]. 개질기

부분은내부개질부분과외부기화부분으로나뉘어진다. 내부개

질장치는직경 25 mm, 길이 360 mm이고, 외부기화장치는직경

35 mm, ^길이 320 mm^이다. ^{외부기화부분에서는} start-up^에사용되

는열량을공급하기위해열선으로반응기표면전체를고르게감 았으며, 열손실을최소화시키기위해유리섬유와단열테이프로단 열시켰다. 액상반응물은외부기화부분으로유입된다. 외부기화

부분은열전달효율을높이기위해서유리 bead^{가채워져있고}, ^또

한핀형태로되어있다. 외부기화부분을빠져나온액상반응물 은대부분기화되어서개질반응기로재순환하여들어간다.

메탄올자열개질반응에사용된촉매는 copper-zinc oxide 촉매

이다. Copper-zinc oxide ^{촉매는운전조건인} 400^oC ^{정도의온도에}

서 sintering이일어나고성능저하가일어난다. 이런촉매의성능

저하가일어나는상황에서반응기를최대한오래운전할수있도록 제어기를설계하고자한다. 실험에사용된촉매는 copper-zinc oxide

의일종인 ICI 53-1^{로서물성치와성분비가참고문헌}[4]^에나타나

있다. ^{촉매는질량이} 65 g^이고, ^{내부개질기부피의} 30^{％만큼채웠}

다. 즉, 내부개질기높이가 36 cm이고촉매의높이는 11 cm이다.

제어기부분중 AD-DA 변환기로는본연구실에서자체제작한

저잡음고정밀도(16 bit)를사용하였다. 측정한물리량으로는반응기

내부벽의온도, ^{외부벽의온도}, ^{반응기입구의온도}, ^{공기의유속},

액상 반응물의액위가있으며, 측정 장치로는 K-type 열전쌍과

MFC(mass flow controller), 압력센서(DP-cell)를사용하였다. 조작 한물리량으로는반응기로유입되는공기의유속과액상반응물의 유속, ^{그리고열선}(heating band)^{의열량이있으며}, ^{조작기로는} MFC,

펌프, 그리고 Thyristor를사용하였다. 모든장치는 PC와인터페이

스가되어있고, 수동조작도가능하다.

2-3.

자열개질반응은반응개시조건으로, 반응기내부벽온도가

Fig. 1. Experimental apparatus for the autothermal reforming system.

150^oC ^{이상이되도록반응기외부벽을전열선으로가열하는작업}

을필요로한다. Thyristor의전압을조작하여열선으로들어가는전

력량을조절하여원하는온도로맞춘후에반응기내로반응물을투 입하기시작한다. 액상반응물을먼저투입하고난후, 기상반응물

인공기를투입한다. ^{투입된액상반응물의유속은} 0.6 g/min^이고기

상반응물의유속은 650 mL/min 정도이다. 이것은식 (5)에서 x가

0.26에해당하는값이다. Start-up이정상적으로되었다면, 100초이

내에반응기내부벽의급작스런온도상승으로온도가 500^oC 정도 에이른다. ^{반응기내부벽의온도가정상상태가되도록조작기로}

공기유량을조절한다.

입력은액상반응물의유속을결정하는펌프의 RPM과공기의유 속을결정하는 MFC로주어진다. 펌프는직렬통신을통해 PC와인 터페이스되고, MFC^는 PC^와연결된 DA(digital-to-analog) ^신호를

통해입력이 가해진다. 반응기내로투입하는 액상반응물은 수

mL/min 정도로소량공급해야하므로균등한유속으로투입하는

것이반응기내부의온도에중요한역할을한다. 3. 공정 동특성 확인 및 제어기 튜닝

피제어변수로는반응기내의적절한지점의온도로하였고, 조 작변수로는공기의유량으로하였다. 공정모델을실험적으로얻기

위해서는동특성확인(identification) ^{작업이필요하다}. ^{여기에는여}

러가지방법이있지만, 본연구에서는가장간단하며이해하기쉬 운계단응답으로부터면적을이용하여공정동특성을확인하는방 법을사용하였다. 방법은대부분의공정제어교과서[5]에소개되어 있다. ^{공정모델은일차시간지연모델로정하였다}. ^즉

(6)

RIT(s): 반응기내부온도

U(s): 공기유량

따라서실험적으로구하는매개변수는공정이득 k, 시간상수τ,

그리고시간지연θ등세개다.

제어기는이상 PID 알고리즘의 velocity 형태로구성하였으며[5],

샘플링시간은 0.1^{초로하였다}. ^{이제어기구현형태는} anti-reset

windup의효과가있고, 수동모드에서자동모드로전환할때초기화

작업이필요가없다. 공기유속에대한입력변수인 u는선형성과

안전을고려해서 300과 3,000사이의값으로제한하였다. 즉, 제어기

출력상한값과하한값이각각 3,000^과 300^이다. ^{제어기튜닝은} IMC

튜닝규칙을사용하였다[5].

4. 결과 및 고찰

4-1.

(steady state)

동특성확인실험을하기전에, 먼저정상상태를확인해야한다.

Start-up 과정을거친후, 동일한양을계속해서투입하면반응기내

부의온도는정상상태에이르게된다. ^하지만, ^{실험결과엄밀한의}

미에서의정상상태는없었다. 그래서약간의진동을감안해서이 범위안에드는것을정상상태로간주하였다. 또한, 실험실상온에

서의열평형은반응기외부벽온도가 70~80^oC, 반응기입구의온

도가 40~50^oC에서이루어졌다.

일단, 첫번째시도로촉매층의 hot-spot 위치에서반응기내부벽

의온도가정상상태인지확인해보았다. ^실험결과, hot-spot ^위치

에서진동이상당히심했으며, 그범위는 ± 30^oC 정도로나타났다.

또한, 진동의주기는일정하지않았으며, 진폭또한일정하게나타

나지않았다. Hot-spot 위치에서모델을찾는것은매우어려운것

임을알수있었으며, ^{제어도마찬가지일것으로판단된다}. ^그래서,

다음시도로촉매층의 hot-spot보다 1 cm 아래에서의정상상태를

확인해보았다. Fig. 2에반응기운전상황을충분한시간동안일정

하게유지하였을때의반응기온도변화가나타나있는데, ± 10^oC

의진동을보였다. ^{이를정상상태로보고동특성확인실험을진행}

하였다. Hot-spot에서의동특성과는차이가나겠지만, 제어에필요

한적절한모델을얻을수있었다.

온도의진동은액상반응물을펌프로직접투입할때생기는유 량의진동에크게영향을받았다. ^{이진동은중간완충탱크를사용}

하여완화시킬수있을것이다.

4-2.

기상반응물(air)의투입에따른반응기내부의온도변화에대한

동특성을일차시간지연모델로표현하였다. DA ^{신호에대해서양}

의계단입력을주는경우와음의계단입력을주는경우각각에대 해서모델링작업을하였다.

액상반응물의공급을일정하게유지시키면서, MFC를조작하여

공기의입력에대한반응기내부온도의변화를살펴보았다. Hot-spot

보다 1 cm 밑에서의동특성을구하는데, 정상상태보다공기를더

많이넣었을때와더적게넣었을때의동특성모델을찾기위한실

험을하였다. Fig. 3에계단응답결과가나타나있다.

양의계단입력으로부터얻은모델은

(7)

이고, ^{음의계단입력으로부터얻은모델은}

(8)

이었다.

공정이득을살펴보면식 (8)이식 (7)의것보다큰것을알수

RIT s( )

U s^{( )}

--- G s( ) ke^–θs

τ---s 1+

= =

RIT s^{( )} U s( )

--- 0.058e=---38.9s 1+^–10s

RIT s^{( )} U s( )

--- 0.1053e=---85.3s 1+^–6s

Fig. 2. A typical reactor temperature profile at 1 cm below the hot-spot point.

있다. ^{이것은공기를정상상태보다일정한양만큼줄일때의온도}

하락폭이늘릴때의온도상승폭보다큰것을나타낸다. 즉, 공기가 부족한경우에반응기내부온도가더민감하게반응한다고볼수

있다. 그리고시상수도역시식 (8) 쪽이더큰것을볼수있다. 시

상수가크다는것은새로운정상상태에도달하는데에시간이많 이걸리는느린반응임을나타낸다.

제어기값을구하기위해서는하나의모델이되어야한다. 그래 서세파라미터사이의평균값으로새로운모델을제시했다.

(9)

이모델은촉매의교환직후에얻어진것들이다. 촉매의성능이 저하되면서모델의파라미터들은변할것으로보인다.

공기의유속을바꿀때에 x값이열평형을유지할수없을정도로

낮아지면반응이갑자기종결될수있다. 하지만, x가 0.23보다낮

더라도일정시간까지는반응이꺼지지않고위의동특성을가지는 반응을보였다.

펌프의조작에의한액상반응물의입력에대해서반응기내부의

온도변화를살펴보았다. 이때공기는 DA 출력값으로 1,500에

고정시켰다. 액상반응물의유속변화에대한반응은공기의유속 변화에대한반응과는다른양상을보였다. 반응기내부의온도에 주는영향이적었으며, ^{액상반응물유량을올렸을때진동이더욱}

심해졌으며, 반응이정지되는경우도종종발생하였다. 동특성모델 을구하기가곤란하였다. 따라서, 액상반응물의유속을고정시키고 공기의유속을제어를위한입력변수로사용하였다.

4-3. Tuning

식 (9)에주어진일차시간지연모델의파라미터를이용하여 PI 제

어기값을 IMC 튜닝규칙으로구하였다. 다른제어기튜닝규칙도

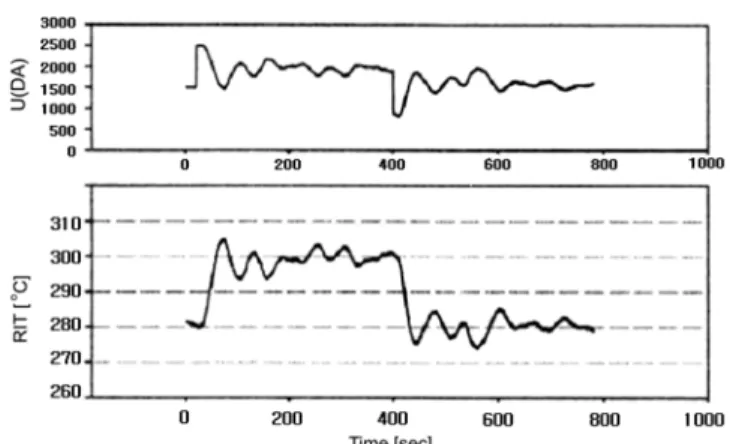

적용해보았지만성능향상을보이지않았다. Fig. 4^에 PI ^제어결과

를나타내었다.

설정치는 20초에서 300^oC이고, 400초에서 280^oC으로하였다. PI

제어기를사용하였는데, IMC-PI를위한설계변수, 즉폐루프의시 간상수는 16^{초로하였다}. ^{전반적으로} ± 5^oC^{를유지하면서설정치}

에이르렀다가도외란에의해설정치를벗어났다가다시돌아오는

경향을보였다. 액상반응물의불균등한공급, 실제로유입되는공 기의불균등한공급, ^{그리고반응기의구조등이외란을주고제어}

가어렵게되도록하는요인으로볼수있다. 주요외란을측정하여

feedforward 형태로공급하면더나은제어를할수있을것으로보

인다. PID 제어기도적용하여보았는데, 큰성능향상을보이지는

않았다. ^이는식 (9)^{로부터알수있듯이시간지연이시간상수에}

비해적어제어에미분동작을굳이넣을필요가없기때문으로보

인다. PI 제어기만으로충분한것으로판단된다.

Fig. 5는장시간동안 ± 5^oC의오차범위내로온도제어가되는

결과를보여준다. ^{반응기운전은} x^값이 0.3^{정도로유지되는것을}

볼수있으며, 외란의주기가일정하지않은것도알수있다.

촉매를교환해서 100여시간동안의운전을거친후, 처음에구 한모델을사용하여약 3시간동안제어성능실험을하여보았다.

Fig. 6^{에결과를나타내었다}. ^{교환직후의정상상태는} ± 5^oC^의진

동을보이지만, 100여시간이지난후에는진동이 ± 10^oC로나타

났으며, 순간적으로온도가떨어지는현상도보였다. 이는촉매의 성능저하를잘보여주는결과라고할수있다. 모델변화는오랜시 간을 두고서계속해서동특성확인을해본결과, ^{공정이득은}

0.08~010, ^시상수는 80~90 ^{사이의값으로나왔으며}, ^{시간지연의변}

화는거의없었다. 모델파라미터의변화와시간과의상관관계는얻

RIT s( )

U s( )

--- 0.074e=---54.4s 1+^–8s

Fig. 3. Step responses for positive (a) and negative (b) input changes. Fig. 4. PI control responses designed by the IMC-PI tuning rule.

Fig. 5. Long-time operation under the PI control.

기힘들었으며, 또한정상상태에서의진동으로인하여정확한모 델링은힘들었다.

적응제어를위한자료수집을목적으로 hot-spot^{의위치변화실}

험을행하였다. 하루평균실험시간이 8시간정도하였으며, 약 100

시간동안의 hot-spot 위치변화를 측정하였다. 촉매교환후, 첫

실험에서측정된 hot-spot 위치를기준점으로삼아 0 cm로표시하

였다. 12^{일째실험에서촉매층의위치변화는} 3.3 cm ^{였으므로평}

균위치변화속도는 0.3 cm/day 정도이다. 이는상당히빠르게촉

매의성능저하가일어나는것으로제어없이는운전이불가능할 것으로판단되며, 다른촉매의개발이시급한것으로보인다.

5. 결 론

산화반응과수증기개질반응을열적으로긴밀하게통합시킨자 열개질반응기를제어하는데필요한기본적인연구를행하였다.

개질반응기를안정적으로운전하고적응제어를위한유용한데이 터를수집하는데주력하였다.

반응을정상상태로만들기위해서이론에서계산된수치들을근 거로실험에적용하여여러번의시행착오를통해서최적의수치들

을찾았다. ^{물론여기에는장치상의문제나실험실의조건등여러}

사항들이고려되었다. 실험을위한기본적인조건을갖춘후에, 온 도제어를위한여러가지시도를하였다.

안정한운전조건을찾기위한실험을하였다. 첫운전에서동특

성확인을통해서얻은모델을이용해서 1 kW ^{급의개질반응기에}

서최소한 100시간이상사용하는동안개질반응기내부의온도를

± 5^oC 내에서제어를하였다. 또한, 장시간동안원하는온도유지

를하는실험에서도최소한 5시간이상무리없이개질반응기를 운전하였다.

이실험의궁극적인목표는촉매의활성저하가되지않는낮은 온도에서원하는조성의수소를제조하는것이다. 이를위해서는수 소조성의측정과이를원하는값에유지하는제어가필요하며, 또 한이실험에서는입력의역할을하지못했던펌프의공급능력을 높여서다변수제어시스템으로바꿀필요가있다. 개질반응기의

scale-up에따른제어시스템의연구도필요한것으로보인다.

참고문헌

1. Kim, D. H., “A Study on Improvement of Fuel Cell Reformer,”

Minis. Ener. Res.,(1998-2003).

2. Pukrushpan, J. T., Stefanopoulou, A. G. and Peng, H., “Control of Fuel Cell Power Systems,” Springer, London(2004).

3. Kim, J. Y., “The Production of Hydrogen for Fuel Cell by Meth- anol Partial Oxidation Reforming,” MS Thesis, Depart. Chem.

Eng., Kyungpook Nat. Univ.,(1999).

4. Kim, S. J., “Temperature Control in the Methanol Autothermal Reforming Reactor for the Production of Fuel Cell Hydrogen,”

MS Thesis, Depart. Chem. Eng., Kyungpook Nat. Univ.,(2000).

5. Seborg, D. E., Edgar, T. F. and Mellichamp, D. A., “Process Dynamics and Control,” Wiley, New York(1989).

6. Dusterwald, H. G., Hohlein, B., Kraut, H., Meusinger, J., Peters, R. and Stimming, U., Chem. Eng. Technol.,

20

7. Lattner, J. R. and Harold, M. P., Appl. Catal. B: Environ.,

56

8. Lattner, J. R. and Harold, M. P., Catal. Today,

120

Fig. 6. Operation after 100 hours from loading new catalysts.
