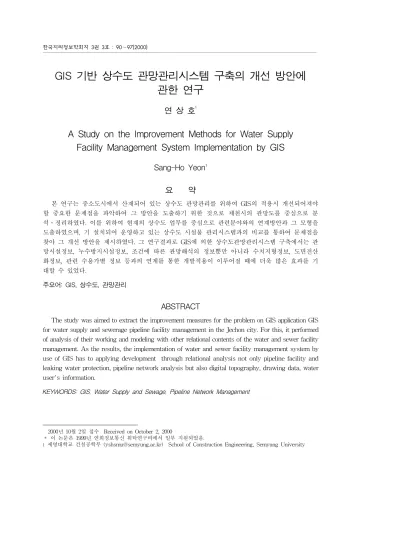

GIS 기반 상수도 관망관리시스템 구축의 개선 방안에 관한 연구
연 상 호 1
A Study on the Improvement Methods for Water Supply Facility Management System Implementation by GIS
Sang-Ho Yeon 1
요 약
본 연구는 중소도시에서 산재되어 있는 상수도 관망관리를 위하여 GIS의 적용시 개선되어져야 할 중요한 문제점을 파악하여 그 방안을 도출하기 위한 것으로 제천시의 관망도를 중심으로 분 석․정리하였다. 이를 위하여 현재의 상수도 업무를 중심으로 관련분야와의 연계방안과 그 모형을 도출하였으며, 기 설치되어 운영하고 있는 상수도 시설물 관리시스템과의 비교를 통하여 문제점을 찾아 그 개선 방안을 제시하였다. 그 연구결과로 GIS에 의한 상수도관망관리시스템 구축에서는 관 망시설정보, 누수방지시설정보, 조건에 따른 관망해석의 정보뿐만 아니라 수치지형정보, 도면전산 화정보, 관련 수용가별 정보 등과의 연계를 통한 개발적용이 이루어질 때에 더욱 많은 효과를 기 대할 수 있었다.
주요어: GIS, 상수도, 관망관리
ABSTRACT
The study was aimed to extract the improvement measures for the problem on GIS application GIS for water supply and sewerage pipeline facility management in the Jechon city. For this, it performed of analysis of their working and modeling with other relational contents of the water and sewer facility management. As the results, the implementation of water and sewer facility management system by use of GIS has to applying development through relational analysis not only pipeline facility and leaking water protection, pipeline network analysis but also digital topography, drawing data, water user's information.
KEYWORDS: GIS, Water Supply and Sewage, Pipeline Network Management
2000년 10월 2일 접수 Received on October 2, 2000
＊ 이 논문은 1999년 연희정보통신 위탁연구비에서 일부 지원되었음.
1 세명대학교 건설공학부 ([email protected]) School of Construction Engineering, Semyung University
서 론
21세기의 지구건설의 개발방향은 우주, 해 양, 지하개발이 될 것이라고 한다.
그 만큼 우리가 살아가는 지구표면의 개발 과 이용에는 이제 많은 한계가 발견되고 있는 것이다. 전국토의 도시화 공간이 점점 증가하 고 대부분의 인구가 도시공간에 밀접하여 살 아 가야하는 현실에서 지하공간의 개발과 이 용은 필연적인 요구로 나타나고 있다.
사실 지하공간의 이용은 고대시대부터 시 작되었고, 각종 자연재해와 인공적인 재난으로 부터 자신을 보호하고 살아남기 위한 공간으 로서의 일차적인 이용에서 산업사회의 각종 자원과 시설의 저장과 관리를 위한 구체적인 활용으로 발전되어져 온 것이다.
정보통신과 같은 새로운 시대가 급속히 도래 하면서 각종 유틸리티의 지하공간의 확보와 시 설물의 건설은 우리로 하여금 지구의 새로운 공 간으로서의 지하세계를 점차로 문명의 세상으 로 변화시킬 수 있기를 바라고 있는 것이다.
현재 도심지 지하에 연결되어 있는 상수도 관리를 목적으로 하는 상수도 시설관리시스템 을 3～4년간에 걸쳐 개발하여 적용하고 있으 나, 그 효과가 두드러지게 나타나지 못하고 있 다. GIS기술은 초기의 지도입력 및 편집단계 에서부터 출발하여 시설물의 정보를 관리하는 분야로의 비약적인 발전을 거듭하고 있다.
최근에는 인터넷과의 결합을 통하여 공간지 리정보의 대다수 공유를 통하여 커다란 부가정 보의 가치를 높여가고 있는 것이다. 이러한 GIS 의 적용효과가 가장 큰 상수도 관망관리시스템 구축은 지방정부에서의 업무개선효과와 더불어 지하시설물의 효율적 관리 및 비용절약을 목적 으로 가장 적합한 활용분야를 맞이하고 있다.
현재 여러 지방 정부가 개발해오고 잇는 상수도 의 개발적용은 구축 시에 많은 문제점을 노출하고 있어 이의 개선이 시급히 요청되고 있는 실정이다.
또한 중소도시에 맞는 상수도 관망관리시
스템의 개발과 적용이 시급히 요청되고 있어, 본 연구에서는 인구 10만 정도의 중소규모의 시설 및 업무 현황을 중심으로 가장 적합한 상수도 관망관리시스템 구축을 GIS를 이용하 여 집중적으로 조사하고 검토한 결과로서 가 장 합리적인 상수도 관망관리시스템 구축시의 개선방안을 제시하는 것으로 접근하였다.
연구범위 및 연구목적
상수도와 하수도의 관망관리를 위해서는 업무에 대한 분야별 시스템 구축 계획 및 설 계를 실시하고, GIS의 공통 데이터베이스 구 축 및 시스템 개발이 이루어지도록 한다. 이때 반드시 기존 데이터베이스 및 시스템과의 연 계성을 고려해야 하며, 국가 차원의 초고속 정 보통신망 사업과도 연계되도록 구성한다.
일반적으로 지리정보시스템의 적용은 업무 수행을 위한 시스템 개발과 더불어 정보산업 을 활성화하고 정보서비스를 제공하기 위한 정보유통기구로써의 역할을 수행하도록 해야 한다. 도시 구성 주체들의 편의와 안전을 담당 하는 도시기반시설에 대한 종합 데이터베이스 를 구축하고, 이를 기반으로 지하시설물의 효 과적인 관리 및 도시기반 정보의 유지관리 체 계를 구축하여 신속하고 안전한 도시정보 관 리체계를 통합하고 이를 지원하는 행정업무의 효율성을 확보하는 것을 연구 목적으로 한다.
상수도 관망관리시스템
1. 기본구상
본 연구에서 구축하고자 하는 대상 시스템은 현 재 지리정보와 관련된 시설물 관리 관련 업무로만 제한하되 유관 기관과의 연계 및 향후 시스템의 확 장을 고려하여 시스템을 구축할 수 있어야 한다.
이에 대해서 세부적으로 살펴보면 우선 관리자
보다는 사용자 중심의 시스템 구축이 되도록 해야
한다. 즉 시스템화 대상 업무분석을 통한 업무기능
지 리 정 보 시 스 템 (G IS )
• 상 수 배 관 망 도
• 상 수 시 설 현 황
• 하 수 배 관 망 도
• 하 수 시 설 현 황
• 하 수 도 배 수 구 역 도
상 수 도상 수 도 종 합 정 보 종 합 정 보 시 스 템 시 스 템
하 수 도 하 수 도 종 합 정 보 종 합 정 보 시 스 템 시 스 템 관 련 주 제 도
데 이 터 베 이 스
수 치 지 도 관 리
시 스 템
공 통 D B
전 체 계 획 평 면 도
우 수 배 수 구 역 도
하 수 처 리 구 역 도
공 공 하 수 도평 면 도
하 수 도 시 설 계 획 평 면 도
하 수 관 거 설 치 인 가 대 장
• 상 수 배 관 망 도
• 누 수 정 보
• 상 수 도 공 사 대 장
• 관 급 자 재 수 불 부
• 수 질 정 보
• 급 수 시 설 정 보 통 합 시 스 템 모 형 도
하 수 D B 상 수 D B
FIGURE 1. Basic system configuration for water supply and sewage 구조화, 사용자 요구사항의 충실한 반영, 단위시스
템 간의 연계통합 방안 모색하고, GUI, Dialog, 윈 도우, 자료입출력 등에 관한 사용자 인터페이스 방 식의 표준화 규정준수를 통해 사용자들이 일관성 있는 감각을 갖고 시스템을 이용할 수 있도록 지 원하며, 다층구조의 클라이언트/서버 구조형태의 시스템을 구성해야 한다. 그 다음으로는 유지, 관 리가 용이한 시스템을 구축하도록 한다.
즉 S/W 업그레이드, 유지보수 및 순환근무 등을 고려한 개발을 해야하며 본청과 구청 읍․
면․동의 업무 특성을 파악하여 자체 운영을 전 제로 한 시스템 설계한다. 전담추진조직운영하 며, 장기적 지원 및 기본방향 정립하도록 한다.
또한 효율적인 자료관리가 되어야 한다.
데이터 중심의 데이터베이스 설계와 조직과 업무변경 에 독립된 데이터베이스 설계를 하며, 데이터베이스가 시스템 설계의 핵심이 되도록 설계하고, 개별시스템에 국한되지 않고 향후 확 장될 많은 시스템을 수용할 수 있도록 한다.
그리고, 설계시 공동DB 및 분산DB의 최적 화를 고려하고, 자료의 관리 표준화가 되도록 하며 표준화된 시스템 도입을 통한 용이한 시
스템 확장지원이 되어야 한다.
이를 위해서는 표준화 규정을 준수한 시스 템 구축을 목표로 하고, 표준화를 통한 시행착 오 등의 낭비요인을 제거해야 한다. 개방환경 을 제공하여 업무 변화에 따른 유연한 대처와 용이한 시스템 확장 및 유관기관과의 연계 지 원이 가능해야 하며, 각종 법규 및 규칙을 준 수한 데이터 표준화와 국가 표준화 규정 준수 하여 시스템 개발의 표준화를 통한 재활용성 을 증대시킬 수 있도록 한다.
이와 함께 전문 기술인력 확보 및 훈련이 동시에 이루어지도록 한다. 구축해야 할 데이 터베이스의 효율적인 운영전문 기술인력 확보 및 훈련하며, 프로젝트 초기부터 실무 담당자 를 참여로 자연스럽고 충실한 기술 이전이 되 도록 하고, 기술인력 양성으로 잦은 기술인력 이동에 따른 운용공백 방지하도록 한다.
2. 기본 정보시스템 구축 모형

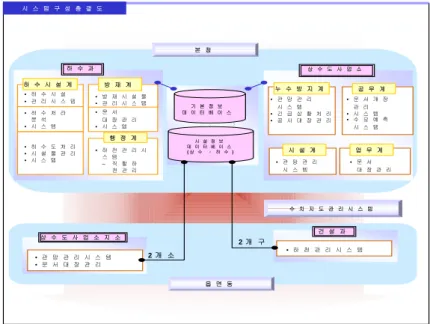

중소도시 지리정보시스템 구축 분야 중 2개 부
문(상수도, 하수도)에 대하여, 각 분야별로 시스템
본 청
건 설 과
건 설 과
• 하 천 관 리 시 스 템
상 수 도 사 업 소 지 소상 수 도 사 업 소 지 소
• 관 망 관 리 시 스 템
• 문 서 대 장 관 리
2 개 소
읍 면 동
시 스 템 구 성 총 괄 도• 하 수 시 설
• 관 리 시 스 템 • 방 재 시 설 물
• 관 리 시 스 템
하 수 시 설 계 방 재 계
하 수 과
하 수 과
• 하 수 도 처 리
• 시 설 물 관 리
• 시 스 템
• 하 수 처 라 분 석
• 시 스 템
• 하 천 관 리 시 스 템 – 직 할 하
천 관 리
행 정 계
• 문 서 대 장 관 리
• 시 스 템
2 개 구
수 치 지 도 관 리 시 스 템
• 관 망 관 리 시 스 템
• 긴 급 상 황 처 리
• 공 사 대 장 관 리
누 수 방 지 계 공 무 계
상 수 도 사 업 소 상 수 도 사 업 소• 문 서 개 장 관 리
• 시 스 템
• 수 요 예 측 시 스 템
• 관 망 관 리 시 스 템
시 설 계
• 문 서 대 장 관 리
업 무 계
시 설 정 보데 이 터 베 이 스 ( 상 수 ㆍ 하 수 ) 기 본 정 보 데 이 터 베 이 스
