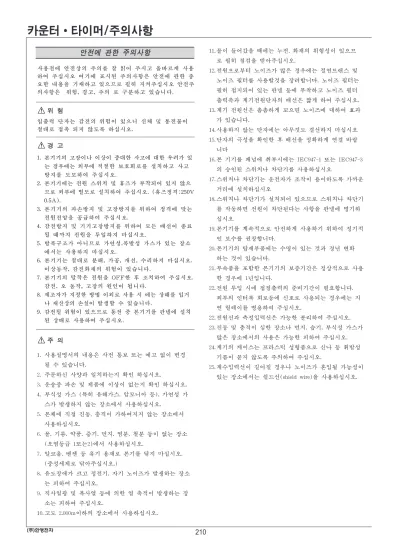

카운터•타이머/주의사항

(1)

카운터•타이머/주의사항

1. 본기기의 고장이나 이상이 중대한 사고에 대한 우려가 있 는 경우에는 외부에 적절한 보호회로를 설치하고 사고 방지를 도모하여 주십시오.

2. 본기기에는 전원 스위치 및 휴즈가 부착되어 있지 않으 므로 외부에 별도로 설치하여 주십시오. (휴즈정격:250V 0.5A).

3. 본기기의 파손방지 및 고장방지를 위하여 정격에 맞는 전원전압을 공급하여 주십시오.

4. 감전방지 및 기기고장방지를 위하여 모든 배선이 종료 될 때까지 전원을 투입하지 마십시오.

5. 방폭구조가 아니므로 가연성,폭발성 가스가 있는 장소 에서는 사용하지 마십시오.

6. 본기기는 절대로 분해, 가공, 개선, 수리하지 마십시오.

이상동작, 감전화재의 위험이 있습니다.

7. 본기기의 탈착은 전원을 OFF한 후 조치하여 주십시오.

감전, 오 동작, 고장의 원인이 됩니다.

8. 제조자가 지정한 방법 이외로 사용 시 에는 상해를 입거 나 재산상의 손실이 발생할 수 있습니다.

9. 감전될 위험이 있으므로 통전 중 본기기를 판넬에 설치 된 상태로 사용하여 주십시오.

1. 사용설명서의 내용은 사전 통보 또는 예고 없이 변경 될 수 있습니다.

2. 주문하신 사양과 일치하는지 확인 하십시오.

3. 운송중 파손 및 제품에 이상이 없는지 확인 하십시오.

4. 부식성 가스 (특히 유해가스, 암모니아 등), 가연성 가 스가 발생하지 않는 장소에서 사용하십시오.

5. 본체에 직접 진동, 충격이 가하여지지 않는 장소에서 사용하십시오.

6. 물, 기름, 약품, 증기, 먼지, 염분, 철분 등이 없는 장소 (오염등급 1또는2)에서 사용하십시오.

7. 알코올, 벤젠 등 유기 용재로 본기를 닦지 마십시오.

(중성세제로 닦아주십시오.)

8. 유도장애가 크고 정전기, 자기 노이즈가 발생하는 장소 는 피하여 주십시오.

9. 직사일광 및 복사열 등에 의한 열 축적이 발생하는 장

안전에 관한 주의사항

입출력 단자는 감전의 위험이 있으니 신체 및 통전물이 절대로 접촉 되지 않도록 하십시오.

위 험

사용전에 안전상의 주의를 잘 읽어 주시고 올바르게 사용 하여 주십시오 여기에 표시된 주의사항은 안전에 관한 중 요한 내용을 기재하고 있으므로 필히 지켜주십시오 안전주 의사항은 위험, 경고, 주의 로 구분하고 있습니다.

주 의 경 고

11. 물이 들어갔을 때에는 누전, 화재의 위험성이 있으므 로 필히 점검을 받아주십시오.

12. 전원으로부터 노이즈가 많은 경우에는 절연트랜스 및 노이즈 필터를 사용할것을 장려합니다. 노이즈 필터는 필히 접지되어 있는 판넬 등에 부착하고 노이즈 필터 출력측과 계기전원단자의 배선은 짧게 하여 주십시오.

13. 계기 전원선은 촘촘하게 꼬으면 노이즈에 대하여 효과 가 있습니다.

14. 사용하지 않는 단자에는 아무것도 결선하지 마십시오 15. 단자의 극성을 확인한 후 배선을 정확하게 연결 바랍

니다

16. 본 기기를 패널에 취부시에는 IEC947-1 또는 IEC947-3 의 승인된 스위치나 차단기를 사용하십시오

17. 스위치나 차단기는 운전자가 조작이 용이하도록 가까운 거리에 설치하십시오

18. 스위치나 차단기가 설치되어 있으므로 스위치나 차단기 를 작동하면 전원이 차단된다는 사항을 판넬에 명기하 십시오

19. 본기기를 계속적으로 안전하게 사용하기 위하여 정기적 인 보수를 권장합니다.

20. 본기기의 탑재부품에는 수명이 있는 것과 경년 변화 하는 것이 있습니다.

21. 부속품을 포함한 본기기의 보증기간은 정상적으로 사용 한 경우에 1년입니다.

22. 전원 투입 시에 접점출력의 준비기간이 필요합니다.

외부의 인터록 회로등에 신호로 사용되는 경우에는 지 연 릴레이를 병용하여 주십시오.

22. 전원선과 측정입력선은 가능한 분리하여 주십시오.

23. 진동 및 충격이 심한 장소나 먼지, 습기, 부식성 가스가 많은 장소에서의 사용은 가능한 피하여 주십시오.

24. 계기의 케이스는 프라스틱 성형품으로 신나 등 휘발성 기름이 묻지 않도록 주의하여 주십시오.

25. 계수입력선이 길어질 경우나 노이즈가 혼입될 가능성이 있는 장소에서는 쉴드선(shield wire)을 사용하십시오.

(2)

계 전 력 조 정 기

카 운 터 디 지털 타 이머 아나 로그 타이 머 타 코 메 타

판 넬 메 타 로타 리 엔코 더 근 접 스 위 치

포 토 센 서 센

무 접 점릴 레 이

타 이 머

● 카운트 업(Count-up) 때의 계수치 표시를 유지한다. ●상시 현재치를 표시

CNT TIM

알루미늄

카타제어

카운타

프로그램어블 콘트롤라 로타리

엔코더

● 카운트 업 때의 계수치표시를 유지한다.

시퀸서(sequencer)나 기계등의 기 동신호로 사용할 수 있다.

입력이 가감산 모드일때 설정값을 기준으로 출력 이 ON또는 OFF된다.

상시, 현재치를 표시 하고자 할 경우

실재로 사용할 때에는 R모드와 같다.

■

N모드

■

R모드

■

A모드

● 상시 현재치를 표시

규정된 길이를 이송, 일단 정지하 여 절단 했을 때에 초과된 길이를 표시할 수 있다.

F모드의 카운트 업 출력을 원 쇼트 (one short)출력으로 하고져 할 경우.

■

F모드

시퀸서(sequencer)나 기계등의 기동 신호로 사용할 수 있다.

■

K모드

● 카운트 업(Count-up)때의 계수치 표시를 유지한다.

N모드의 카운트 업 출력 을 원쇼트(one short) 출 력으로 하고져 할 경우

설정치보다 초과된 길이를 표시하고져 할 경우 예) 규정된 길이로 절단

•규정된 길이로 절단한다.

CNT TIM

예) 충진량의 제어

• 분말상태의 어떠한 과자재료를 규정량에 달하면 밸브를 닫아 분리한다.

● 출력처리 후에 계수를 다시 스타트 한다.

카운타 분말재료

벨브개폐

로타리 엔코더

■

S모드

■

Q모드

카운트 업 때의 계수치 표시를 유지하고져 할 경우

＊원쇼트(one short) 시간동안

실재로 사용할 때에는 C모드와 같다.

■

C모드

CNT TIM

예) 일정한 길이의 마킹 제어

•상시 이송되고 있는 필름에 마킹을 연속적으로 한다.

● 카운트 업(Count up)과 동시에 계수치를 다시 스타트 한다.

카운타 로타리

엔코더

■

P모드

● 단동작 모드

● 반복동작모드

(3)

카운터•타이머/일람표

고속입력 전용카운터 (5K CPS) 위상차 입력에 의한 가감산 기능

유/무 접점 입력 기능 고휘도 디스플레이

규 격

종 류

외 관

형 명

입 력 모 - 드

출 력 모 - 드

프리스케일기능 표 시 행 수 설 정 단 수 소숫점선택기능 정 전 기 억 계 수 속 도 제 어 출 력 센 서 용 전 원 리 셋 트 시 간 전 원 전 압

4행 DIN 48×24 mm

카운터 기능시 : 가감산(Up/Down) A금지입력, 가감산(Up/Down) B금지입력 가감산(Up/Down) A지령입력, 가감산(Up/Down) D지령입력 가감산(Up/Down) B개별입력, 가감산(Up/Down) E개별입력 가감산(Up/Down) C위상차입력, 가감산(Up/Down) F위상차입력

N, F, C, R, K, P, Q, A 각 8종류의 모-드 중 선택가능.

프리셋트 BC1-P

4행 1단

4행, 6행 6행 1단 토탈

BC1-T

프리셋트 BC3-P

DIN 96×48 mm 토탈 BC3-T

표준탑재(정수 및 소숫점 설정)

소숫점 선택 기능 표준탑재 반영구적

30 / 1 K / 3 K / 5 K cps 유접점, 무접점

12 V DC 50 mA Max. (리플 5 % 이하) 외부리셋트 : 최소신호폭 0.02초

100 - 240 V AC 50 - 60 Hz

(4)

포 토 센 서 센

타 이 머

규 격

종 류

외 관

형 명

입 력 모 - 드

출 력 모 - 드

프리스케일기능 표 시 행 수 설 정 단 수 소숫점선택기능 정 전 기 억 계 수 속 도 제 어 출 력 센 서 용 전 원 리 셋 트 시 간 전 원 전 압

DIN 72×36 mm

카운터 기능시 : 가감산(Up/Down) A금지입력, 가감산(Up/Down) B금지입력 가감산(Up/Down) A지령입력, 가감산(Up/Down) D지령입력 가감산(Up/Down) B개별입력, 가감산(Up/Down) E개별입력 가감산(Up/Down) C위상차입력, 가감산(Up/Down) F위상차입력

N, F, C, R, K, P, Q, A 각 8종류의 모-드 중 선택가능.

프리셋트 BC6-P

4행, 6행 1단

6행 토탈 BC6-T

소숫점 선택 기능 표준탑재 반영구적

30 / 1 K / 3 K / 5 K cps 유접점, 무접점

12 V DC 50 mA Max. (리플 5 % 이하) 외부리셋트 : 최소신호폭 0.02초

100 - 240 V AC 50 - 60 Hz

고속입력 전용카운터 (5K CPS) 위상차 입력에 의한 가감산 기능

유/무 접점 입력 기능

고휘도 디스플레이

(5)

카운터•타이머/일람표

5K CPS 고속카운터·타이머

규 격

종 류

외 관

형 명

입력모-드

출력모-드

프리스케일기능 표시행수 설정단수

시간레인지 (타이머기능시)

소숫점선택기능 정전기억 계수속도 제어출력 센서용전원 리셋트시간 전원전압

6행 DIN 72×72 mm

카운터 기능시 : 가산(Up) A금지입력, 가산(Up) B금지입력 감산(Down) A금지입력, 감산(Down) B금지입력

가감산(Up/Down) A지령입력, 가감산(Up/Down) B개별입력 가감산(Up/Down) C위상차입력

타이머 기능시 : 한시가산동작, 한시감산동작.

카운터 기능시 : F, N, C, R, K, P, Q, S

타이머 기능시 : F, N, C, R, K, P, Q, A 각 8종류의 모-드 중 선택기능.

소숫점 선택 기능 표준탑재

반영구적 (타이머기능 선택시에도 정전기억기능 선택기능)

30 / 1 K / 3 K / 5 K cps 30 / 3 K cps 유접점 및 무접점 동시출력

12 V DC 100 mA Max.

전원리셋트 : 0.5 S 외부리셋트 : 0.02 S 100 - 240 V AC 50 - 60 Hz 프리셋트

GF7-P

4행, 6행 1단, 2단

4행 1단

999.9 m 99h 59 m 999.9 h 9999 h (4행) 99.99 s

999.9 s 9999 s 99m 59 s

99999.9 m 99h 59m 59 s 9999h 59 m 99999.9 h (6행) 99999.9 s

9999.99 s 99m 59.99 s 999m 59.9 s 토탈

GF7-T

프리셋트 GF4-P

DIN 48×48 mm 토탈 GF4-T

］

(6)

포 토 센 서 센

타 이 머

소숫점선택기능 표준탑재

반영구적 (타이머기능 선택시에도 정전기억기능 선택기능) 30 / 1 K / 2 K / 5 K cps

유접점 및 무접점 동시출력 12 V DC 100 mA Max.

전원리셋트 : 0.5 S 외부리셋트 : 0.02 S

카운터기능시 : 가감산(Up/Down) A금지입력, 가감산(Up/Down) B금지입력 가감산(Up/Down) A지령입력, 가감산(Up/Down) D지령입력 가감산(Up/Down) B개별입력, 가감산(Up/Down) E개별입력 가감산(Up/Down) C위상차입력, 가감산(Up/Down) F위상차입력 타이머기능시 : 한시가산동작, 한시감산동작.

(60진법) 9h59m59.9S 59m 59.99S 99h 59m59S 999h 59m (10진법) 99999.9s

9999.99s 999999s 999999m 프리셋트

GX7-P

DIN 72×72 mm DIN 48×48 mm DIN 72×36 mm

토탈 GX7-T

프리셋트 GX4-P

토탈 GX4-T

토탈 GX6

4행, 6행 1단, 2단

6행

＊단, 4행 및 5행표시의 경우에는 하위 4행 또는 5행만 표시됨.

각 8종류의 모-드 중 선택 기능

］

소숫점 설정 및 표시기능 내장

1단

5행 6행

카운터기능시 : N, F, C, R, K, P, Q, S 타이머기능시 : N, F, C, R, K, P, Q, A 표준탑재(정수 및 소숫점 설정)

(7)

카운터•타이머/용어설명

⑧ 분 주

입력신호인 주파수의 1/n에 동기한 신호.

⑨ 배 주

입력신호인 주파수의 n배에 동기한 신호.

⑩ 정전기억기능 (Function of Memorizing Condition)

조작전원을 차단시켰을 때에 그때까지의 게수진행 내용을 기억하고 전원복귀시에 그 상태를 재현할 스 있는 기능.

⑪ 내 써지성 (Anti Surge)

조작전원의 단자사이에 단극성 전파전압 (수천V~수백V)를 인가한 전원 써지에 대한 내구성을 말함.

⑫ 내 노이즈성 (Noise Immunity)

외부로부터의 노이즈에 대한 내구성을 말함. 내노이즈성에 대하여 는 릴레이 노이즈, 오니즈 시뮤레이타 등에 의한 실헌을 실시하고 있다.

분주

배주

N.C C N.O

OUT E

⑬ 무접점 신호입력과 접점신호입력

무접점 신호입력이란 트렌지스타 등의 반도체회로의 출력(근접스위 치, 광전스위치, 로타리엔코더, 무접점 릴레이 등의 무접점 출력)에 의한 신호입력을 말한다.

⑭ 무접점 신호출력과 접점 신호출력에 대하여 무접점 신호출력이란 반도체 회로에 의한 신호출력이다. 접점출력이란 카운터에 내장된 릴레이 접점에 의한 신호출력을 말한다.

⑮ 오픈 콜렉타 출력의 결선예

이 회로에는 회로의 내부로 전원과 부하를 ㅈ버속할 필요가 있다.

그러므로 카운타의 규격에 맞는 범위내에거 자유로이 전압·전류를 선택할 수가 있다.

(단, 마이너스(-)부하인 경우에 한함)

OUT

E E

N.C C

무접점신호입력

+12V 쎈서용전원 입력단자

+12V 쎈서용전원 카운타 센서

접점신호입력

프리셋트 카운터

접점신호 출력

무접점신호 출력 (어-스)

DC 전원 부하 오픈콜렉타 출력

OUT

E

L

(8)

포 토 센 서 센

타 이 머 카운터의 입력부는 입력조건이 정격으로 규정되어 있으므로 입력센서

의 잔류전압에 주의하여 주십시요.

■

올바른 입력신호의 처리방법

입력선(센서)은 전원선, 동력선, 고압선 등과 평행배선 및 동일전선관 배관을 하면, 노이즈(NOISE)로 인한 오동작의 원인이 되므로, 강전선과 멀리하여 독립배선을 하고, 되도록이면 쉴드선 또는 금속전선관을 사용 하여 짧게 배선하여 주십시요.

※ 다음과 같은 사용방법의 경우 각종 이상의 발생이 염려되므로 적절 한 처리가 필요합니다.

① 동일전선 또는 유도부하인 대형 모-터 및 솔레노이드 등의 배선이 가까이 있는 곳에서는 설치를 피하여주십시요.

② 가까이에 접점 개폐시 아-크를 발생하는 부품을 멀리하여 주십시요.

③ 입력기기에 접촉신뢰성이 좋은 접점을 사용하여 주십시요.

④ 입력신호용 배선을 필요이상 길게 하지 마십시요.

⑤ 전원선을 고압선과 멀리하여 주십시요.

⑥ 전원전압을 서서히 인가시키지 마십시요.

⑦ 물, 기름 및 강알카리, 강산성물질이 있는 장소나 직사광선을 받는 장소에 설치를 피하여 주십시요.

⑧ 진동 및 충격이 큰 장소

⑨ 유접점을 고속계수입력에 사용하지 마십시요. (30cps이하)

⑩ 카운터에 전원전압을 인가한 상태에서 입력기기(근접 및 광전스위 치 등)의 전원만을 ON, OFF하면 과도신호(펄스)가 발생하여 카운 터에 입력시킬 경우가 있으므로 주의하여 주십시요.

⑪ 무접점신호에 의한 계수입력에 있어서 그 입력속도가 30cps이하이면 30cps로(슬라이드스위치:S측) 최고계수속도를 선정하여야만 노이즈 에 강합니다.

⑫ 리셋트 입력은 최고계수속도의 선정, 입력 방식에 관계없이 유접점, 무접점 공히 20 ms 이상의 리셋트신호를 가하면 확실히 리셋트 됩 니다.

⑬ 계수입력의 최고계수속도 정격치는 최소신호폭의 입력 신호를 메이 크비 1:1로 입력하였을 때의 응답속도입니다.

■

노이즈(NOISE)에 대하여

① 전원 단자간의 임펄스(IMPULSE)전압에 대해서는 2KV, 펄스 폭 1 μS, 외래노이즈 전압에 대해서는 노이즈 시뮬레이터에 의한 1 KV, 펄스폭 1μS에서 각각 시험합니다. 이 수치를 초과한 임펄스 성의 노이즈 전압이 발생하는 경우는 전원 단자간에 0.1 - 1 μF 정 도의 교류용 MP콘덴서, 오일(Oil)콘덴서를 접속하여 주십시요.

② 제어반에 조립하여 넣은 상태에서 전기회로의 내전압시험, 임펄스

⑤ 본제품이 동작중 갑자기 기능이 마비되었을 경우

(엉뚱한 숫자가 나오거나 숫자가 전혀 나오지 않거나 할 경우) 전원을 OFF·ON하면 정상동작을 합니다만 규정치 이상의 강력한 노이즈가 본제품 내부의 마이크로 컴퓨터에 유도되어서 발생하는 문제이므로 이와 같은 유도성 부하를 본제품 입력신호 라인으로부터 멀리해 주시고 유도성 부하양단에 써지업소바를 삽입해 주십시요.

+12V

CP1 CP2 (INHIBIT)

OV 리셋트 카운타 최대한 짧게 처리

(접점 및 센서)

실드선
