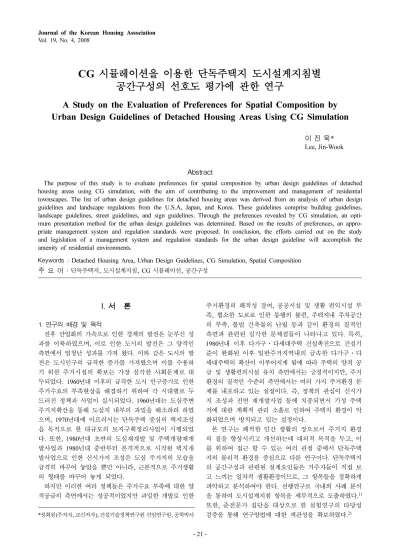

CG 시뮬레이션을 이용한 단독주택지 도시설계지침별 공간구성의 선호도 평가에 관한 연구
A Study on the Evaluation of Preferences for Spatial Composition by Urban Design Guidelines of Detached Housing Areas Using CG Simulation
이 진 욱*
Lee, Jin-Wook
Abstract
The purpose of this study is to evaluate preferences for spatial composition by urban design guidelines of detached housing areas using CG simulation, with the aim of contributing to the improvement and management of residential townscapes. The list of urban design guidelines for detached housing areas was derived from an analysis of urban design guidelines and landscape regulations from the U.S.A, Japan, and Korea. These guidelines comprise building guidelines, landscape guidelines, street guidelines, and sign guidelines. Through the preferences revealed by CG simulation, an opti- mum presentation method for the urban design guidelines was determined. Based on the results of preferences, an appro- priate management system and regulation standards were proposed. In conclusion, the efforts carried out on the study and legislation of a management system and regulation standards for the urban design guideline will accomplish the amenity of residential environments.
Keywords :
Detached Housing Area, Urban Design Guidelines, CG Simulation, Spatial Composition
주 요 어 :단독주택지
,
도시설계지침, CG
시뮬레이션,
공간구성I. 서 론
1. 연구의 배경 및 목적
전후 산업화의 가속으로 인한 경제의 발전은 눈부신 성 과를 이룩하였으며, 이로 인한 도시의 발전은 그 양적인 측면에서 엄청난 성과를 가져 왔다. 이와 같은 도시의 발 전은 도시인구의 급격한 증가를 가져왔으며 이를 수용하 기 위한 주거시설의 확보는 가장 심각한 사회문제로 대 두되었다. 1960년대 이후의 급격한 도시 인구증가로 인한 주거수요의 부족현상을 해결하기 위하여 각 시대별로 두 드러진 정책과 사업이 실시되었다. 1960년대는 도심주변 주거지확산을 통해 도심지 내부의 과밀을 해소하려 하였 으며, 1970년대에 이르러서는 단독주택 중심의 택지조성 을 목적으로 한 대규모의 토지구획정리사업이 시행되었 다. 또한, 1980년대 초반의 도심재개발 및 주택개량재개 발사업과 1980년대 중반부터 본격적으로 시작된 택지개 발사업으로 인한 신시가지 조성은 도심 주거지의 모습을 급격히 바꾸어 놓았을 뿐만 아니라, 근본적으로 주거생활 의 형태를 바꾸어 놓게 되었다.
하지만 이러한 여러 정책들은 주거수요 부족에 대한 양 적공급의 측면에서는 성공적이었지만 과밀한 개발로 인한
주거환경의 쾌적성 결여, 공공시설 및 생활 편익시설 부 족, 협소한 도로로 인한 통행의 불편, 주택지내 주차공간 의 부족, 불법 건축물의 난립 등과 같이 환경의 질적인 측면과 관련된 심각한 문제점들이 나타나고 있다. 특히, 1980년내 이후 다가구·다세대주택 건설촉진으로 건설기 준이 완화된 이후 일반주거지역내의 급속한 다가구·다 세대주택의 확산이 이루어지게 됨에 따라 주택의 양적 공 급 및 생활편의시설 유치 측면에서는 긍정적이지만, 주거 환경의 질적인 수준의 측면에서는 여러 가지 주거환경 문 제를 내포하고 있는 실정이다. 즉, 정책의 관심이 신시가 지 조성과 전면 재개발사업 등에 치중되면서 기성 주택 지에 대한 계획적 관리 소홀로 인하여 주택지 환경이 악 화되었으며 방치되고 있는 실정이다.
본 연구는 쾌적한 인간 생활의 장으로서 주거지 환경 의 질을 향상시키고 개선하는데 대의적 목적을 두고, 이 를 위하여 접근 할 수 있는 여러 관점 중에서 단독주택 지의 물리적 환경을 중심으로 다룬 연구이다. 단독주택지 의 공간구성과 관련된 설계요인들은 거주자들이 직접 보 고 느끼는 일차적 생활환경이므로, 그 항목들을 정확하게 파악하고 분석하여야 한다. 선행연구로 국내외 사례 분석 을 통하여 도시설계지침 항목을 세부적으로 도출하였다.1) 또한, 준전문가 집단을 대상으로 한 실험연구의 타당성 검증을 통해 연구방법에 대한 객관성을 확보하였다.2)
*정회원(주저자, 교신저자), 건설기술정책연구원 선임연구원, 공학박사
본연구는 선행연구의결과를 바탕으로 단독주택지주 거용건축물에 대해도시설계지침별로다양한 변화를 주 어공간을 구성하고 그 선호도를평가한 것이다
.
단독주 택지 공간구성의 조작을 위해CG
시뮬레이션 기법을 이 용하였으며,
이러한CG
시뮬레이션을 이용한 평가방법의 타당성을 검증함으로써 공간구성의 선호도 평가를위한 연구방법을 제시하게 된다.
선호도 평가의 결과는 바람직한물리적 환경을 조성하기 위한 단독주택지도시설계지 침 수립시 주요한 기준으로 활용될 수 있을 것이다
.
2. 연구 범위 및 방법
주거지의형태는 매우 다양하다 할 수있으나
,
본연구 는단독주택과 단독주택들에 의해 형성되는 외부공간에 대한 연구로 한정한다.
이는 현재 시가화 구역내에서 단 독주택지가 가장 많은 면적을 차지하고 있으며,
쾌적한거주환경의 측면에서 가장 휴먼스케일에 적합한 장소이기 때문이다
.
더군다나, 80
년대 이전에조성되었던 일반 단 독주택지에서최근재건축·재개발등의 건축행위가 빈번 하게발생함으로써 기존 거주환경을해치는 현상까지 발 생하고 있으므로 시기적으로도 적절하다 할 수 있다.
또한
,
본연구는 단독주택지를구성하는많은 물리적요 인들중에서 단독주택지 내부의 시각적으로나타나는 요 인들에 대해 다루고 있다.
단독주택지의 경관관련 물리적 환경 요인들을 다룸으로써보다 쾌적한 시각적 환경을 조 성하기 위한 기초연구가 될 것이다.
본연구는 실험방법상에서도몇 가지범위를 한정하고 있다
.
피험자의 경우 건축을 전공한 대학원 석사과정 이 상의 전문지식을 가진 준전문가들을 대상으로한다.
또한,
실험에 사용된 매체는컴퓨터 그래픽을 이용한 정지화상
(Still Image)
으로 한정하였다.
컴퓨터 그래픽을 이용한 정지화상은 손쉽게 사실적 이미지에 가깝게 표현할 수있 으므로
,
제어가능한 설계요소들의 변동을 손쉽게 예측할 수 있는 수단이다.
본연구는 선행연구를바탕으로
CG
시뮬레이션을 이용한경관 선호도 평가를 중심으로 진행된다
.
선행연구에서 는국내외 문헌을 비롯하여 인터넷을 통한 여러 자료를 수집하여관련 지침을분석하였다.
3)국내외단독주택지도 시설계지침을 분석하여 단독주택지 경관관련 도시설계지 침항목을 도출하였다.
실험연구방법의 타당성 검토 단계 에서는,
먼저 단독주택지 경관에 대한 피험자들이 가지는 평가기준의 신뢰성을 검토하였다.
사진매체 및 실제 경관 을통해 평가문항 및피험자들의판단기준의 신뢰성에 대 해검토하였으며.
이러한 실험방법의 타당성에 기초하여,
본연구에서는
CG
시뮬레이션에의한 실험방법이 타당성 을 가질 수 있는가에 대해 검토하였다.
단독주택지 경관관련 도시설계지침 항목들은 각각의 물 리량에 선택적 제어가 가능하고
,
이를 효과적으로 표현한CG
시뮬레이션에 대한 선호도 평가는 사용자들이 선호하 는경관을 예측할 수있게 해 준다.
단독주택지 설계요소 에 대해 제한적 시뮬레이션을 실시하고 이에 대한 선호 도 평가를 통해 피험자들의 선호성향을 분석한다.
이러한일련의 선호도평가연구과정을 통해
CG
시뮬레이션을 이용한 선호도 평가가 단독주택지 도시설계지침의 수립에 있어 활용가능성을 검증하게 된다
.
II. CG시뮬레이션을 이용한 실험연구의 타당성 검증 및 인지도 분석
1. 단독주택지 도시설계지침 항목
선행연구에서 미국과 일본의 단독주택지 경관관련 도시 설계지침을 조사분석하고우리나라의 도시설계지침과 비 교·분석을 통해
<
표1>
과 같은 구체적인 단독주택지 경 관관련 도시설계지침 항목을 도출하였다.
4)이상의 도시설계지침 항목들은 항목별 운용수법과 규제 기준에 따라 그 특성을 분석할 수있다
.
도시설계지침을운용하는 방법은 조금씩 차이가 있을 수 있으나 대략 규 제수법
,
유도수법(
誘導手法),
권장수법으로 구분되며,
도시 설계지침을결정하고 시행하기 위해서는 각항목별로 규 제기준이 마련되어야한다.
도시설계지침의규제기준은항 목별운용수법에 따라약간씩달라지지만 대략최소기준,
최대기준
,
최소최대범위기준,
행위/
형태의 선택기준,
재료/
색채의 선택기준으로 구분할 수 있으며
,
도시설계지침의 운용수법에따라 각규제기준의 방식을 선택적으로사용 할 수 있다.
2. 피험자 집단에 의한 평가 타당성 검증5)
경관적 측면에서 기존 주거지를 평가한다는것은 다른 지표들과는달리 정확한 수치적인 데이터를 통해 평가할 수없는 모호함을 가지고 있다
.
따라서 이러한 경관적 측1)
이명희외(2003),
단독주택지경관개선을위한도시설계지침개발에관한연구
,
한국주거학회논문집, 14
권2
호2)
이진욱외(2000),
주거지경관개선을위한단독주택지내부경관평가에관한연구
,
대한건축학회논문집, 135
호3)
미국도시설계지침분석사례대상지역으로는Wellington (Palm Beach County, Florida), Windsor(Indian River County, Florida), Jackson-Taylor(San Jose, California), Laguna West (Sacramento County, California), Highland District(Tuscon, Arizona)
의지침을분 석하였으며,
지방조례분석사례대상지역으로는Glendale(Arizona), San Carlos(California), Seaside (California), Los Angeles(California), Danville(California)
등의사례를분석하였다.
일본의경관조례분석 사례로는고베시도시경관조례에의하여도시경관형성지역으로지 정된7
개지구중키타노마을야마모토통지구,
코베역·오오쿠라산 지구,
스마·무자해안지구,
오카모토역남쪽지구등4
개지구의경 관지침을분석하였으며,
동경도의사례에서는동경도도시경관조례 의‘
경관만들기기준별배려사항’
을분석하였다.
국내도시설계지 침분석에서는대구광역시건축조례와서울시신규도시설계지구운 용지침을분석하였다.
4)
이명희외(2003),
단독주택지경관개선을위한도시설계지침개발에관한연구
,
한국주거학회논문집, 14
권2
호, p. 6
5)
이진욱외(2000),
주거지경관개선을위한단독주택지내부경관평가에관한연구
,
대한건축학회논문집, 135
호, pp. 72-73
재구성면에서의 평가를 용이하게 하기 위한 일련의 실험연구방 법에 대한 타당성을 검증하였다. 앞서 조사한 단독주택지 경관관련 도시설계지침항목을 단독주택지 내부경관평가에 적합하도록 재정리하여 26개의 종합적인 단독주택지 내부 경관 평가문항을 선정하였다.
본 연구에서 실시된 주택지 경관 평가조사는 먼저 컬 러사진을 이용하여 실시되고, 다음으로 실제 대상지에서 현장방문을 통해 실시되었다. 평가자들은 모두 건축전공 대학원에 재학중인 준전문가 집단으로 구성되었다. 평가 자들은 각 사진 및 대상지에 대해 앞서 선정된 경관평가 항목에 따라 5단계 등간척도법에 의해 양호, 불량을 평가 하였다.
신뢰성 검증은 평가항목에 대한 신뢰성 검증과 평가자 에 대한 신뢰성 검증으로 구분된다. 평가항목에 대한 신 뢰성 검증은 각 항목에 대한 신뢰도 계수(Cronbach α)를 산출해 내어 증명하였으며, 평가자들에 대한 신뢰도는 각 평가자들의 응답간의 일치도를 산출한 뒤, 종합적 신뢰도 계수를 산출하여 증명하였다. 종합적 신뢰도의 검토방법 은 주로 유목분석에 대한 신뢰도(category reliability)를 검 토하는 방법으로 동일 내용의 자료를 몇 사람이 분석한 후, 이들 분석자들 사이의 상호일치도를 상관계수로 계산 해 보는 것이다. 분석결과에 대한 판단기준으로는 일반적 으로 신뢰도 계수(Cronbach’s α)가 0.6 이상이면 신뢰도 가 있다고 볼 수 있다.6)
<표 2> 사진평가의 신뢰성 검증의 결과를 살펴보면 평
가항목의 신뢰도는 모두 0.6 이상이었다. 또한 종합적 신 뢰도계수도 대부분이 0.8을 넘어 높게 나타났다. 이상과 같이 평가항목의 신뢰도와 평가자 간의 일치도에 대한 종 합적 신뢰도계수를 통해, 평가자들이 사진을 통해 주택지 경관을 평가하는 기준이 평가자들 상호간에 대부분 비슷 하다는 결론을 얻을 수가 있다. 또한 이러한 신뢰성 검증 결과, 주택지 경관을 평가하기 위한 26개의 항목 역시 평 가항목으로서 타당하다는 결론을 얻을 수 있다.7)
신뢰성 검증을 위한 현장평가는 대구시 일반주거지역 3 개소를 대상으로 실시하였다. 3개의 대상지역8)은 역사적 으로 대구시의 형성과정에 있어 시기가 각각 다른 주거 밀집지역으로서 자연발생적 또는 도시확장에 따른 도시개 발사업에 의해 생성된 주거지이며 주거수준별로도 고급주 표 1. 단독주택지 경관관련 도시설계지침항목
도시설계지침대상 단독주택지 경관관련 도시설계지침항목
건 물
건물의 배치 도로로부터의 외벽 후퇴 인접대지 경계선에서 외벽후퇴 건물 규모
건물 높이/건물 층수 용적율/건폐율 건물폭(건물 정면폭)
건축 의장 및 외 관
외벽 외벽의 재료 외벽의 색채
지붕 지붕모양/지붕의 경사도 지붕의 색채
담장 담장의 구조/담장의 높이 담장의 재료/담장의 색채 대문 대문의 구조/대문의 재료 및 색채 차고문 차고문의 구조/차고문의 재료 및 색채 창문과 문 창문의 크기/창문율/창문모양
건축설비 고가수조, 안테나 등의 건축설비의 위치 및 형태 조 경
가로의 조경 나무의 종류 나무의 간격 대지내 조경 대지내 조경면적 비율 가 로
가로의 포장 포장 재료 및 형태
가로 시설물 전신주, 전기줄의 위치 및 형태 표지판, 가로등의 위치 및 형태 옥외광고물 허가종류/위치/크기 및 높이
간판 허가 개수/사용 색깔 수 제한
표 2. 사진평가의 신뢰성 검증결과
번호 평가기준
항목의평가 (Cronbach 신뢰도
α) 평가자간일치도 (종합적신뢰도 계수)
사진에대한
평균 표준편차 1 건물의 형태는 주변 건물과 조화를 이루는가? .89 0.91 0.21 1.15 2 건물의 외부디자인은 양호한가? .94 0.94 0.14 1.25 3 건물의 형태가 다양한가? .84 0.87 0.40 0.81 4 건물의 규모는 휴먼스케일을 고려하였는가? .71 0.79 0.89 0.58 5 건물의 높이는 균일한가? .94 0.94 0.74 1.27 6 건물의 건축선은 일관성이 있는가? .94 0.94 0.61 1.39 7 지붕의 형태는 통일성이 있는가? .87 0.86 0.04 1.06 8 지붕의 색채는 주변과 조화로운가? .92 0.92 0.14 1.22 9 담장의 높이는 일정하고 연속성이 있는가? .95 0.96 0.03 1.24 10 담장의 색채는 건물의 색채와 조화되는가? .89 0.90 0.13 1.14 11 가로포장재료는 주위와 조화로운가? .64 0.68 -0.18 0.60 12 가로포장의 상태가 양호한가? .71 0.75 0.04 0.74 13 가로포장재료가 구분되어 공간을 한정하는가? .82 0.83 0.04 0.90 14 쓰레기수거가 제대로 이루어지는가? .83 0.86 0.75 0.73 15 가로의 청소상태는 양호한가? .78 0.80 0.60 0.71 16 노변주차의 상태는 양호한가? .78 0.82 0.43 0.80 17 전신주가 미치는 시각적 영향이 양호한가? .87 0.88 -0.26 0.91 18 전깃줄이 미치는 시각적 영향이 양호한가? .79 0.82 -0.50 0.72 19 가로에서 보이는 간판의 상태는 양호한가? .75 0.82 1.29 0.56 20 벽보의 상태는 양호한가? .76 0.76 -0.46 0.62 21 가로등, 표지판 등의 형태는 양호한가? .70 0.72 0.54 0.64 22 조경요소의 시각적 영향은 양호한가? .97 0.98 -0.15 1.30 23 조경요소의 관리 및 보존상태는 양호한가? .97 0.98 -0.21 1.28 24 D/H는 적절한가? .88 0.88 0.06 0.87 25 모퉁이 필지의 건물은 시선확보가 용이한가? .82 0.85 0.03 0.84 26 단지내 개방공간의 상태는 양호한가? .83 0.85 -0.03 0.90
6) 장현·장은석, 누구나 할 수 있는 통계분석, 형설출판사, 1998.
10, p. 111
7) 차배근, 사회과학연구방법, 세영사, 1979. 3, p. 186
8) 3개 현장조사지역은 대구시 중구 남산동(1950년대 무계획적 시 가지 확산), 동구 신암동(1960년대 신시가지 조성), 수성구 상동(1980 년대 토지구획정리사업시 조성) 일원이다.
택지
,
중산층주택지,
서민주택지로 구분된다.
단독주택지3
개소의 실제 대상지를 사례로 현장을 방문하여 내부경관을평가한 결과 평가항목과 평가자들에 대한 신뢰성 검 증을 마쳤으며
,
그결과 주택지 경관을 평가하는 모든 항 목에서 평가자들은유사한 평가기준을가지고 있다는 결 론을 얻을 수 있었다.
3. CG시뮬레이션 표현기법별 설계요소 인지수준분석
컴퓨터 그래픽
(Computer Graphic)
기법을 이용한 시뮬레이션은 장래 변화된 모습 또는 현상을 정확하게 보여 줄수 있으며
,
실제적인 환경에서는 불가능한 설계의 조작을 경제성이나 구조상 등의제한없이 연구를 수행할 수
있다
.
따라서, CG
시뮬레이션 기법이 선행연구에서 실시한준전문가 집단을 대상으로 신뢰성의 검증은 필수적이 며
,
또한,
이과정에서 다양한 시뮬레이션 기법들 중각각의도시설계지침 항목을 표현하는데가장 적합한 방법 을찾아내게 됨으로써 이후 연구되는 단독주택지도시설 계지침의 기준을 설정하는데 최적의 시뮬레이션 환경을 제공하게 된다
.
컴퓨터그래픽을 이용한 시뮬레이션기법 중에서 본연
구에서는 라인 표현기법
(Line Type),
매스 표현기법(Mass
Type),
색상 표현기법(Color Type),
재질 표현기법(Material Type)
의4
가지 표현기법9)으로 분류하였다. <
표3>
은 표 현기법에 따른 정지화상의 분류를 나타낸 것이다.
각각의도시설계지침 항목은
4
가지CG
시뮬레이션기 법에 의해 재현되어졌고,
이러한4
가지 서로 다른 기법에따라표현된 정지화상이 해당도시설계지침을 충실히 표 현할 수 있는지
,
피험자들이 이러한 설계요소를 정지화상 을통해시각적으로인지할수있는지에대하여평가하였다.
평가에 사용되는 정지화상은 각 도시설계지침 항목의 대상에 따라서 건물부문
,
조경부문,
가로부문,
옥외광고물부문으로구분하여 작성되었다
.
정지화상에서 나타나는가 상의단독주택지는8M
도로를 중심으로 남북방향에 대지를배치하였으며
,
동일한 단독주택들 사이에 다가구주택 한호를 배치하였다.
정지화상의 화각은 가로의 한쪽 끝에 서인접해 있는 단독주택과다가구주택이 동시에 관찰될 수있도록하기위하여수평화각은54
도로설정하였으며,
수직화각은
44
도로 하였다. <
그림1>
과<
그림2>
는CG
시뮬레이션의 작성을 위한 가상가로에서 수평화각과 수직 화각을 각각 나타낸 것이다
.
건물부문에서는
2
층 규모의 단독주택과3
층 규모의 다 가구 주택을 기본으로 가로공간을 배치하였으며,
가로공 간에 직접적으로 면한 외부 부속시설물들은 담장,
대문,
차고 등으로 구성하였다
.
건축설비에 대한 요소로 옥상 물탱크와 가스관을 다가구주택의 옥상층에 작성하였다.
조경부문에서는가로수를 은행나무로식재하고 가로수 보호덮개를 설치하였으며
,
대지내 조경요소로써 느티나무 를 식재하였다.
대지내 조경면적의 인지를 위해 단독주택 의대문을 부분투시형으로 작성하였으며,
다가구주택 전 면공지 또한 조경공간으로 작성하였다.
가로부문에서는 가로의 포장 및가로시설물을 대상으 로하여
,
가로를 따라 전신주를 설치하고전신주와 전신 주사이를 잇는 전깃줄을작성하였다.
가로 표지판은전 신주 앞에 함께 작성하였으며,
가로등은 전신주에 부착시켜 작성하였다
.
옥외광고물부문에서는 다가구 주택을 대상으로 벽면 부 착형과 벽면 돌출형으로 각각 한개씩을 작성하였다
.
<
표4>
는각 부문 표현기법별로 작성된CG
시뮬레이션을 나타낸 것이다
.
이상과 같이 표현된 정지화상
(Still Image)
들을 이용하여
CG
시뮬레이션 기법별 인지도 평가가 이루어 졌다.
실험에 참가한 피험자들은건축 또는도시설계를 전공하 는대학원생들로 구성되었다
.
피험자들의 성별구성은 남자
15
명,
여자15
명으로 구성되었다.
각피험자들은 먼저 도시설계지침 항목을 먼저 숙지한 후라인표현기법,
매스9)
정지화상(Still Image)
의작성을위하여AutoCAD 2002
를이용하여라인표현기법에의한
CG
시뮬레이션을작성하였으며, 3D Studio
MAX R3.1
을이용하여매스표현기법,
색상표현기법,
재질표현기법에의한
CG
시뮬레이션을작성하였다.
표 3. 표현기법에 따른 정지화상 분류 종류 라인 표현기법
(Line type) 매스 표현기법
(Mass type) 색상 표현기법
(Color type) 재질 표현기법 (Material type) 정의
객체를 은선 감 추기(hide)가 된 윤곽으로 표현
객체를 설계요소 별로 매스를 분 리하여 단순한 형태로 렌더링하 여 표현
객체를 설계요소 별로 매스를 분 리하고 고유의 색상까지 표현
객체를 설계요소 별로 매스를 분 리하고 고유의 재질까지 표현
사례
그림 1. 가상가로에서 수평화각
그림 2. 가상가로에서 수직화각
표현기법, 색상표현기법, 재질표현기법으로 표현된 정지화 상을 빔프로젝트에 의해 투영된 대형화면으로 순서대로 관찰하면서, 각 정지화상을 통해 해당 도시설계지침 항목 을 인지할 수 있는 정도에 따라 5단계 등간척도법에 따 라 평가하였다. 작성된 분석지를 종합하여 각 항목별로 통계분석 프로그램10)에 입력하였다. <표 5>는 평가 결과 나타난 각 부문별 인지도 수준과 연구의 타당성을 나타 낸 것이다.
건물부분에서 나타난 평가항목의 신뢰도(Cronbach α)는 모든 항목에서 0.9 이상으로 매우 높은 신뢰도를 나타내 었다. 최저 신뢰도 수치가 0.9454로 나타났지만 이 신뢰 도는 매우 높은 수치이다.
조경부분에서도 모든 평가항목에서 0.9 이상으로 매우 높은 신뢰도를 나타내었으며, 최저 신뢰도 수치가 0.9724 로 매우 높은 신뢰수준을 나타내고 있다.
가로부분과 옥외광고물부분에서도 평가항목의 신뢰도 (Cronbach α)는 모든 항목에서 0.9 이상으로 나타났다. 가 로부분의 최저 신뢰도 수치는 0.9749이며, 옥외광고물부 분의 최저 신뢰도 수치는 0.9904이다. 즉, 평가 항목으로 사용된 단독주택지 도시설계지침항목 들은 모두 이 실험 에서 높은 신뢰수준을 가지는 것으로 판단된다.
각 부문별 인지수준을 살펴보면 모든 항목에서 재질표 현기법의 인지수준이 가장 높게 나타난 것을 알 수 있으 며, 그 다음으로는 각각의 항목에 따라 표현기법별로 인 지수준이 다르게 나타나는 것을 확인할 수 있다. 건물의 규모와 관련되어 ‘건물 높이’와 ‘건물 층수’ 두 항목은 대 부분의 표현기법에서 모두 인지수준이 높은 것으로 나타 지만, ‘용적률’와 ‘건폐율’ 두 항목은 대부분의 항목에서 다소 인지수준이 낮게 나타났다. 이 두 항목의 경우 시각 적인 측면에서 직관적으로 인지하기 힘든 것으로 나타났
다. 비교적 낮게 나타난 수준에서도 재질표현기법이 그중 에서 가장 높은 인지 수준을 가지는 것으로 나타났다. 또 한, ‘재료’와 ‘색채’와 관련된 항목에서는 아주 뚜렷한 인 지수준의 차이를 보여주고 있다. 이 두 항목에서 라인표 현기법과 매스표현기법은 거의 인지할 수 없는 것으로 나 타나고 있다. 반면 재질표현기법에서는 거의 정확하게 인 표 4. 각 부문 표현기법별 CG 시뮬레이션
라인 표현기법
(Line type) 매스 표현기법
(Mass type) 색상 표현기법
(Color type) 재질 표현기법 (Material type) 건물부문
조경부문
가로부문
광고물옥외 부문
표 5. 각 부문별 인지도 평가 결과
단독주택지 경관관련 도시설계지침항목
평균 평가
항목의신뢰도 (Cronbach
α) 평가자간일치도 (종합적신뢰도 계수) 라인표현
기법 매스표현 기법
색상표현 기법
재질표현 기법
건 물
건물의배치
도로로부터의 외벽 후퇴 2.13 2.20 3.37 4.70 0.9881 0.9921 인접대지 경계선에서 외벽후퇴 1.47 1.70 2.53 4.00 0.9897 0.9925
건물 규모
건물 높이 3.80 3.77 4.30 4.77 0.9704 0.9788 건물 층수 4.27 4.17 4.63 4.90 0.9592 0.9666 용적율 2.30 2.30 2.83 3.40 0.9805 0.9874 건폐율 2.03 1.93 2.67 3.50 0.9801 0.9869 건물폭(건물 정면폭) 2.83 2.83 3.43 4.20 0.9708 0.9799
건축 의장 및외 관
외벽
외벽의 재료 1.03 1.03 2.53 4.80 0.9976 0.9983 외벽의 색채 1.03 1.07 3.43 4.93 0.9976 0.9982 지붕
지붕모양 4.13 4.20 4.60 4.90 0.9558 0.9658 지붕의 경사도 3.93 4.13 4.30 4.53 0.9454 0.9538 지붕의 색채 1.10 1.10 3.63 4.87 0.9972 0.9983 담장
담장의 구조 2.10 2.13 3.30 4.83 0.9924 0.9949 담장의 높이 3.70 3.57 4.03 4.70 0.9674 0.9802 담장의 재료 1.00 1.03 2.17 4.87 0.9973 0.9977 담장의 색채 1.00 1.00 3.27 4.83 0.9975 0.9981 대문
대문의 구조 1.73 1.67 2.50 4.87 0.9947 0.9969 대문의 재료 1.00 1.00 1.47 4.77 0.9982 0.9986 대문의 색채 1.00 1.00 2.60 4.83 0.9966 0.9970 차고
문
차고문의 구조 1.77 1.70 2.57 4.80 0.9940 0.9958 차고문의 재료 1.00 1.07 1.80 4.73 0.9971 0.9978 차고문의 색채 1.00 1.03 2.93 4.77 0.9962 0.9969 창문
과문
창문의 크기 3.37 2.97 3.93 4.73 0.9827 0.9910 창문율 3.17 2.67 3.77 4.63 0.9865 0.9921 창문모양 2.97 2.67 3.53 4.77 0.9866 0.9925 건축설비
건축설비의 위치 2.93 3.13 4.17 4.57 0.9867 0.9911 건축설비의 형태 2.87 3.10 3.83 4.50 0.9792 0.9850
가 로
가로의포장
가로의 포장재료 1.00 1.03 1.60 4.37 0.9958 0.9976 가로의 포장형태 1.10 1.20 1.47 4.50 0.9962 0.9984 시설물가로
전신주, 전기줄의 위치 및 형태 3.60 3.73 3.97 4.63 0.9749 0.9812 표지판, 가로등의 위치 및 형태 3.50 3.60 3.93 4.77 0.9792 0.9869 조
경 가로의 조경
나무의 종류 2.23 1.33 1.57 4.37 0.9935 0.9948 나무의 간격 3.80 3.23 3.47 4.47 0.9724 0.9827 대지내 조경 대지내 조경면적 비율1.83 1.71 1.93 3.30 0.9827 0.9929
광고물옥외
옥외광고물의 허가종류 1.27 1.23 1.60 4.53 0.9962 0.9980 옥외광고물의 위치 2.23 2.13 2.80 4.73 0.9932 0.9951 옥외광고물의 크기/높이 2.33 2.40 3.03 4.50 0.9904 0.9932 옥외광고물의 간판 허가 개수 2.17 2.13 2.80 4.63 0.9906 0.9939 옥외광고물의 사용색깔 수 제한 1.00 1.00 1.33 4.07 0.9944 0.9967
10) 본 연구에 사용된 통계분석 프로그램은 Excel 2002와 SPSS 11.5 이다.
지할 수 있는 것으로 나타나고 있다. 이는 재료와 색채의 고유의 특성상 라인표현기법이나 매스표현기법에서는 표 현자체가 불가능하므로 이에 따라 인지수준도 당연히 낮 게 나타난 결과이다.
이상과 같은 인지도 평가의 결과를 바탕으로 <표 6>과 같이 도시설계지침 항목별로 표현기법을 비교하였다. 각 도시설계지침별로 각 정지화상 표현기법별로 최적의 표현 방법, 양호한 표현방법, 무난한 표현방법, 적합하지 않은 표현방법으로 구분하였다. 이 결과 단독주택지 도시설계 지침 항목별로 최적의 표현기법이 다르며, 경우에 따라서 는 표현 불가능한 기법도 나타난다는 결과를 얻을 수 있
다. 즉, 형태와 관련된 항목들은 대부분의 표현기법에서 양호한 표현이 가능하지만, 색상 또는 재료와 관련된 항 목들은 라인표현기법과 매스표현기법은 적합하지 않은 표 현 기법이며 색상표현기법도 양호한 방법이지만 재질표현 기법이 가장 적합한 표현기법으로 나타났다.
이상의 결과를 살펴보면 재질표현기법을 이용한 경관평 가실험이 가장 타당성이 높은 것으로 평가할 수 있다. 다 음으로 각 설계요인별 물리량의 제어를 통해 피험자들의 선호도를 평가하게 된다. 이 실험의 결과에 따라 단독주 택지 도시설계지침 항목별 규제기준이 마련된다.
III. 단독주택지 도시설계지침 제어에 의한 선호도 평가
CG 시뮬레이션 기법 타당성 평가의 결과로 실험의 타 당성을 검증하였으며, 도시설계지침 항목별로 적절한 CG 시뮬레이션 표현기법을 도출하였다. 정지화상을 통한 선 호도 평가에서 각 도시설계지침 항목별로 적절한 표현기 법이 여러 개일 수 있으나, 피험자들의 혼란을 방지하기 위해 재질표현기법 한 가지만을 사용하였다.
1. 도시설계지침 항목별 시뮬레이션 작성
도시설계지침별로 3개 내지 2개의 시뮬레이션이 작성되 었다. 건물부문에서 ‘도로로부터 외벽 후퇴’에 대하여 0 M 이격된 경우, 도로로부터 1.0 M이격된 경우, 그리고 도로 로부터 2.5 M이격된 경우의 3가지로 구분하여 작성하였 다. ‘인접대지 경계선에서 외벽후퇴’에 대하여 대지경계선 으로부터 0 M 이격된 경우, 1.0 M이격된 경우, 2.0 M 이 상 이격된 경우로 구분하여 작성하였다. 그 외 건물규모, 건축의장 및 외관 부문에 대하여 2~3개의 시뮬레이션을 작성하였다. <표 7>은 그 예를 나타낸 것이다.
조경 및 가로부문에서는 각 항목별로 2개의 시뮬레이션 이 작성되었다. 가로 조경부문에서 ‘나무의 종류’에 대하 여 침엽수, 활엽수로 식재한 경우로 구분하였으며 ‘나무 의 간격’의 경우 5 M 간격으로 식재한 경우, 10 M간격으 로 식재한 경우로 구분하여 작성하였다. ‘대지내 조경면 적 비율’도 10%와 30%로 구분하여 작성하였다. 가로부 문에서도 항목별로 2개의 시뮬레이션을 작성하였다. <표 8>은 조경 및 가로 부문의 시뮬레이션 예를 나타낸 것이다.
옥외광고물 부문에서도 각 항목별로 2~3개의 시뮬레이 표 6. 도시설계지침 항목별 표현기법 비교
지침 대상도시설계 단독주택지 경관관련 도시설계지침항목
라인표현 기법
매스표현 기법
색상표현 기법
재질표현 기법
건 물
건물의배치
도로로부터의 외벽 후퇴 △ △ ○ ◎
인접대지 경계선에서 외벽후퇴 × × △ ◎ 건물
규모
건물 높이
건물 층수 ○
◎ ○
◎ ◎
◎ ◎
◎
용적율건폐율 △
△ △
× △
△ ○
○
건물폭(건물 정면폭) △ △ ○ ◎
건 축 의 장 및 외관
외벽외벽의 재료
외벽의 색채 ×
× ×
× △
○ ◎
◎ 지붕
지붕모양지붕의 경사도 지붕의 색채
◎○
×
◎◎
×
◎◎
○
◎◎
◎ 담장
담장의 구조 담장의 높이 담장의 재료 담장의 색채
△○
××
△○
××
○◎
△○
◎◎
◎◎ 대문
대문의 구조 대문의 재료 대문의 색채
××
×
××
×
△×
△
◎◎
◎ 차고
문
차고문의 구조 차고문의 재료 차고문의 색채
××
×
××
×
△×
△
◎◎
◎ 창문
과 문
창문의 크기 창문율창문모양
○○
△
△△
△
○○
○
◎◎
◎ 건축설비고가수조, 안테나 등의 건축설비의 위치
고가수조, 안테나 등의 건축설비의 형태 △
△ ○
○ ◎
○ ◎
◎ 조
경
가로의 조경 나무의 종류
나무의 간격 △
○ ×
○ ×
○ ◎
◎ 대지내 조경 대지내 조경면적 비율 × × × ○
가 로
가로의 포장 가로의 포장재료
가로의 포장형태 ×
× ×
× ×
× ◎
◎ 시설물가로 전신주, 전기줄의 위치 및 형태
표지판, 가로등의 위치 및 형태 ○
○ ○
○ ○
○ ◎
◎ 광고물옥외
옥외광고물의 허가종류 옥외광고물의 위치 옥외광고물의 크기/높이 옥외광고물의 간판 허가 개수 옥외광고물의 사용 색상 수
×△
△△
×
×△
△△
×
×△
○△
×
◎◎
◎◎
◎ (◎: 최적의 표현방법, ○: 양호한 표현방법, △: 무난한 표현방법, ×: 적 합하지 않은 표현방법)
표 7. 건물부문 항목별 시뮬레이션 작성의 예 도로로부터 외벽후퇴
0 M 이격 1.0 M 이격 2.5 M 이격
션을 작성하였다. ‘옥외광고물의 허가종류’에 대하여 문자 간판, 전면간판, 네온사인의 경우로 구분하였다. 또한 옥 외광고물의 위치, 크기/높이, 개수, 색상 수 등에 대하여 시뮬레이션을 작성하였다. <표 9>는 옥외광고물 부문의 시뮬레이션 예를 나타낸 것이다.
2. 도시설계지침 제어에 의한 선호도 평가
이상과 같이 시뮬레이션 정지화상들을 이용하여 준전문 가들을 대상으로 선호도 평가를 실시하였다. 피험자들은 선호도를 5단계 등간척도법에 의해 평가하였다. 항목별 선 호도 평균은 <표 10>과 같이 나타났다.
선호도 평가를 통해 살펴본 결과, 건물의 배치와 관련 되어 건물은 도로로부터의 1.0 M 이상, 인접대지 경계선 에서도 1.0 M 이상 후퇴할 때 선호도가 높게 나타났다.
건물의 규모와 관련되어 단독주택은 2층, 10 M 이하의 경 우, 다가구주택의 경우 3층, 11층 이하에서 선호도가 높 게 나타났다. 용적률은 150%일 때, 건폐율은 50%일 때 선호도가 가장 높게 나타났으며, 건물폭은 최소 8 M 이 상이고, 입면의 변화가 있을 때 선호도가 높게 나타난다.
의장 및 외관과 관련되어 주택외벽 재료는 모든 방향 으로 동일한 재료를 사용하고, 색채는 저채도 밝은 색상 을 사용할 경우 선호도가 높게 나타났다. 주택의 지붕은 경사지붕과 눈썹지붕을 사용하고 경사도가 40% 이상으로 벽체의 색상과 유사한 저채도 색상을 사용할 때 선호도 가 높게 나타났다. 담장, 대문, 그리고 차고문의 경우구조 적인 면에서는 폐쇄형 보다는 개방형 또는 부분 투시형 이 선호도가 높게 나타났으며, 재료나 색채의 경우 원색 계열의 색상을 지양하고 주택의 외벽과 조화되는 재료와 색상을 사용할 때 선호도가 높게 나타났다. 주택 창문에 관하여서도 벽체의 30% 정도의 양이 적당하며, 복잡한 디자인을 지양하고 동일한 형태의 창을 사용할 때 선호
도가 더 높게 나타났다. 건축설비는 가로 후면으로 위치 시키고 차폐시설을 이용할 때 선호도가 높게 나타났다.
조경 및 가로부문에서 가로수는 활엽수가 선호도가 높 게 나타났으며, 식재간격도 5 M 정도가 적당한 것으로 나 타났다. 대지내 조경면적은 더 많이 확보할수록 선호도가 높게 나타났다. 가로 포장재료는 보도블럭과 같은 재료를 다른 재료와 같이 사용할 때 선호도가 높게 나타났다. 가 로시설물의 경우 전신주는 가로 한쪽에 일정한 간격으로 규칙적으로 배치할 때가 조금 더 나은 것으로 나타났으 며, 표지판, 가로등역시 가로의 동일한 위치에 일정한 간 격으로 설치한 경우 선호도가 더 높게 나타났다.
옥외광고물과 관련되어 대부분은 옥외광고물 자체로 선 호도는 낮게 나타나는 경향을 보이고 있다. 이중 옥외광 고물은 별도의 소규모 안내판을 지정하여 사용하는 것이 선호도가 높게 나타났으며, 크기와 높이는 건물 폭과 높 이의 1/3 이하로 작성할 때 선호도가 더 높은 것으로 나 타났으며, 옥외광고물의 개수와 옥외광고물에 사용되는 색 상수는 적을수록 선호도가 높은 것으로 나타났다.
IV. 결 론
본 연구는 단독주택지 물리적 환경의 질적 개선을 위 해 필요한 도시설계지침별로 CG 시뮬레이션을 이용해 작 성한 공간구성에 대한 선호도 평가연구이다.
미국, 일본, 우리나라의 도시설계지침들을 분석한 결과 양호한 경관형성을 목적으로 건축물 및 부속공간의 형태 와 색채 등을 규제·유도할 수 있는 도시설계지침 항목 들이 도출되었다. 도시설계지침 항목은 건물에 관련된 배 치, 규모, 의장 및 외관에 관련된 사항, 조경에 관련된 사 항으로 가로의 조경과 대지내 조경에 대한 사항이 있으 며 가로환경을 구성하는 가로시설물과 포장재료에 대한 사항, 옥외광고물에 관련된 사항으로 나눌 수 있다.
인지도 평가를 통해 CG 시뮬레이션의 작성에 따른 표 현디테일의 정도를 설계요소별로 적합한 수준을 찾아내었 다. 실험결과 설계요소별로 최적의 표현기법이 다르며, 경 우에 따라 표현 불가능한 기법도 나타난다는 결과를 얻 을 수 있었다. 이 결과를 바탕으로 선호도 평가에 필요한 도시설계지침별 CG 시뮬레이션을 작성할 수 있었다.
CG 시뮬레이션에 의해 작성된 가상의 단독주택지 공간 에 대해 각 도시설계지침별로 선호도 평가를 실시하였으 며 그 결과 피험자들의 선호도 성향을 분석할 수 있었다.
또한 단독주택지 도시설계지침 기준 수립을 위한 CG 시 뮬레이션 평가방법의 활용가능성을 검증하였다.
이상과 같은 단독주택지 도시설계지침을 위한 규제기준 을 실제 적용하기 위해 가장 먼저 고려할 사안은 지역의 특성과 자치단체에서 추진하는 단독주택지 조성방안에 부 합되는 방향으로 개발되어야 한다는 것이다. 일반적이고 범용적인 도시설계지침들은 자칫하면 도시내에서 특색을 잃고 개성 없는 공간을 만들게 된다. 단독주택지 쾌적한 표 8. 조경 및 가로부문 항목별 시뮬레이션 작성의 예
나무의 종류
침엽수 식재 활엽수 식재
표 9. 옥외광고물 부문 항목별 시뮬레이션 작성의 예 옥외광고물의 허가종류
문자간판 전면간판 네온사인
